BRUKSANVISNING YK-SX-26L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TAKGRÄCKS VATTENTANK

MODELL:YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAKGÄLLARE VATTENTANK

Modell: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder takräcket Vattentank.
2. Installationen ska göras av en vuxen och barn ska inte använda den utan tillsyn.
3. Se till att takräckets vattentank är ordentligt installerad, annars kan falla av och orsaka skada på människor.
4. Kontrollera och dra åt monteringsfästet regelbundet. Även när man kör på ojämnt sätt vägar, stanna alltid för att kontrollera och dra åt monteringsfästet. Annars kan orsaka att tanken faller från ditt fordon under körning eller orsaka en krock. Detta kan orsaka skada, personskada eller dödsfall på vattentanken, ditt fordon eller andra fordon. Vi är inte ansvariga för skador eller skador som orsakas av att den lossnat vattentank från fordonet.
5. Lämna inte vatten i takräckets vattentank vid minusgrader som kan skada din utrustning. Placera inte frostskyddsmedlet för husbilen i utrustningen! Se till att vattentanken töms under isförhållanden.
6. Bilar med en takräckesvattentank installerad, använd inte den automatiska biltvätten maskin. Innan du går in i den automatiska biltvätten måste du ta bort takräcket Vattentank från fordonet för att undvika skador på ditt fordon och takräcket Vattentank.
7. Drick inget vatten från vattentanken
8. Vattentankens driftstemperatur: 0ÿ-60ÿ, vattentankens driftstryck: mindre än 3 bar.
9. Säkerhetsvarningar är fästa på takräckets vattentank, vilket är viktigt för dig måste följa dessa säkerhetsprotokoll när du använder takräckesvattentanken

PARAMETERLISTA

Modell	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volym	17L	15L	26L	30L
Tryckurladdningsvärde 2,7-3bar		2,7-3bar	2,7-3bar	2,7-3bar
Installera den horisontella stången avstånd (AA)	ÿ1080mm y810mm y1420mm y1630mm
Tvärstagsbredd (BB) y130 mm y130 mm y130 mm

A-A B-B

Lista över delar

1: vattentank × 1 st	2: Expansionsslang× 1st 3: Vattenpistolmunstycke×1 st
4: sprinkler×1st	5: vinkelventil×2st	6: Man Snabb demonteringsfog×1st
7: kvinnlig Snabb demonteringsfog×1st	8: Kranförlängning×1st	9: ∅20×2mm Silikonpackning×1 st
10: ∅20×2,5mm Silikonpackning×1 st	11: ∅20×3,5mm Silikonpackning×1 st	12: Plasttätningomslag×1 st
13: Elektropläteradtätningshylsa i plast×1 st	14: rå limtejp×1 st	15: Horisontell stavinstallationsblad×2st
16: Bagageraminstellationsblad×2	17: M8×65 Typ Tbult×4st	18: M8×45 Typ Tbult×4st
19: M8 pinjenöt×8st	20: metallisk packning ×8st	21: Sprayhuvudklämma×1
22: atmosfärisk ventil × 1 st 23:	Tryckventil × 1 st

INSTRUKTIONER

Säkerhets- och skötselråd

ÿ Kontrollera att du har alla komponenter och verktyg listade på följande sidor.

ÿ Ta bort alla beslag från plastpåsarna och separera dem i sina grupper.

ÿ Håll barn och djur borta från arbetsområdet, små delar kan kvävas om svalt.

ÿ Se till att du har tillräckligt med utrymme för att layouta delarna innan du börjar.

ÿ Delar av monteringen blir lättare med 2 personer.

ÿ Du måste köpa dina egna tryckverktyg för att trycksätta vattentanken.

ÿ Atmosfärsventilen ska tas bort från vattentanken; Fyll vatten från monteringshålet på den atmosfäriska ventilen och installera den atmosfäriska ventilen efter vatteninjektion.

ÿ Det rekommenderas att vattentanken inte ska lagra mer än 80 % av maximal kapacitet.

STANDARD INSTALLATIONSMETOD

Steg 1: Installera vinkelventilen

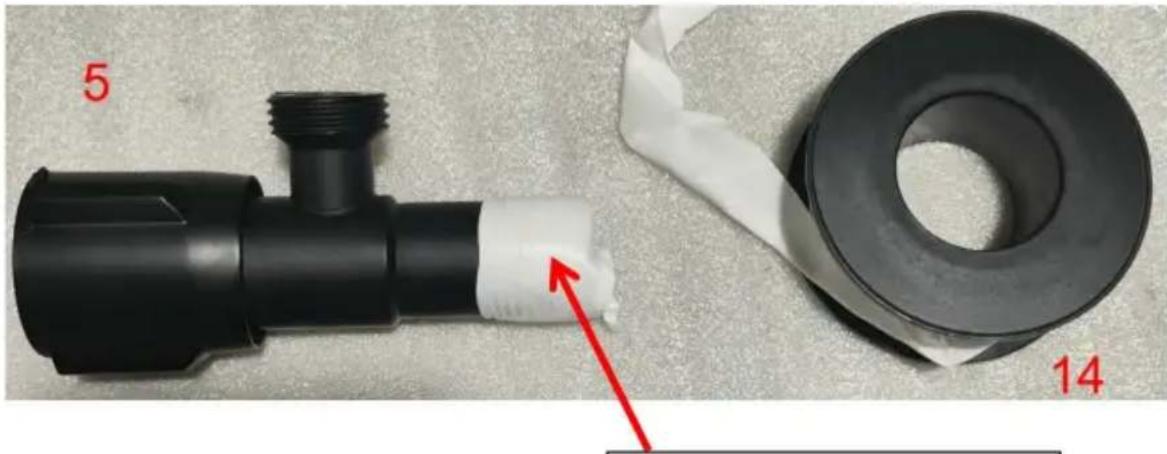

• Linda 2-3 varv obehandlad tejp vid vinkelventilens gänga.

rå självhäftande tejp

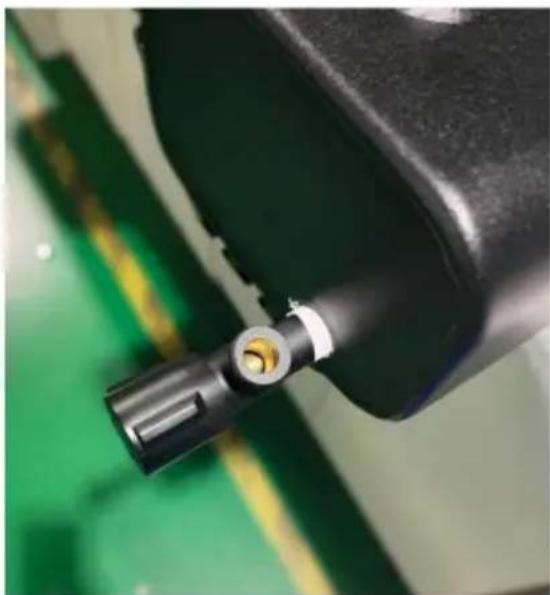

- Montera de två hörnventilerna på vardera sidan av vattentanken.

Steg 2: Installera den atmosfäriska ventilen 22 och tryckventilen 23.

- Installera den atmosfäriska ventilen vid det gängade hålet överst på vattentanken.

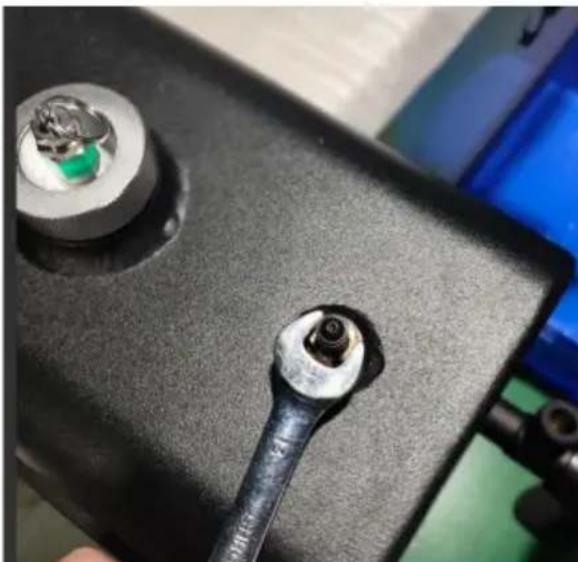

- Använd en skiftnyckel för att öppna 13 för att skruva fast tryckventilen 23 i tankens överdel.

Steg 3: Installera vattenpistolmunstycke 3 och sprinkler 4; • Skruva in expansionsslangen 2 i vinkelventilen 5.

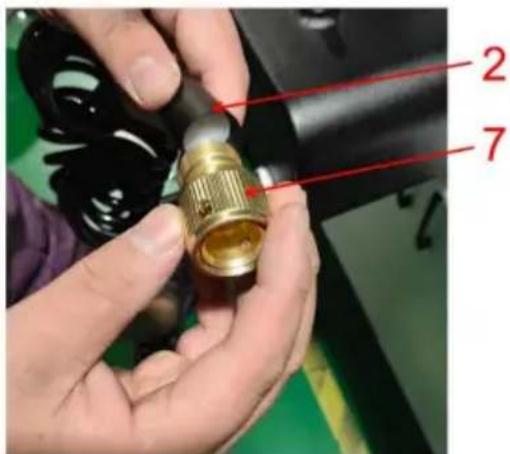

- Installera honan för snabb demontering 7 i skruvhålet på expansionsslang 2 först.

2 7

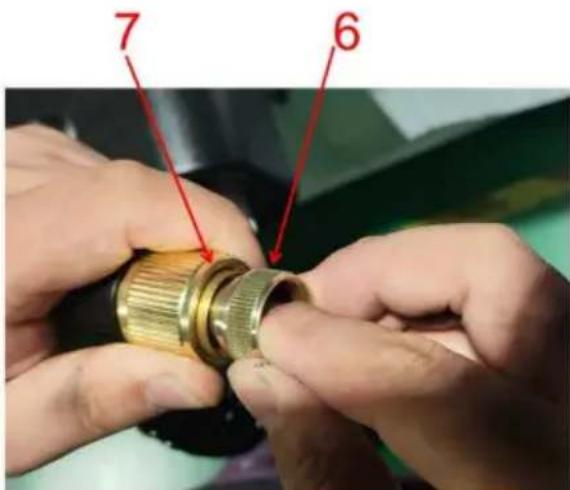

- Den yttre cirkeln på nästa kvinnliga snabbdemonteringsled 7 trycks tillbaka och placera sedan snabbdemonteringskopplingen hane 6 i hålpositionen för kvinnlig snabbdemonteringsled 7.

7 6

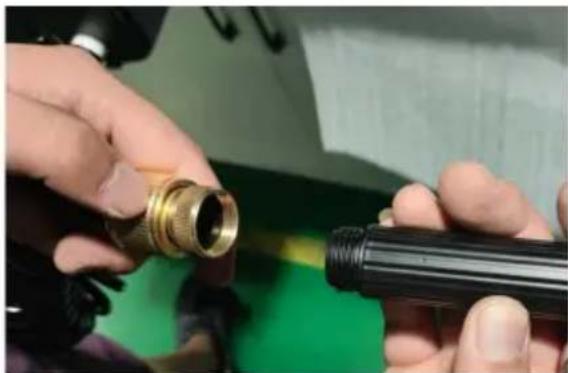

- Skruva in vattenpistolmunstycket 3 i skruvhålet på han-snabbdemonteringsfog 6

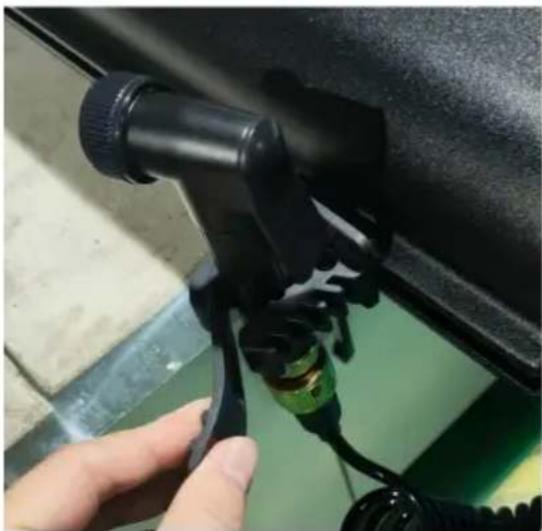

- Placera sprayhuvudklämman 21 i sidospåren på vattentanken och dra åt gängorna på sprayhuvudklämman 21 med den inre sexkantnyckeln S4.

- Installera vattenpistolmunstycket 3 på sprayhuvudklämma 21 och dra åt fästet för klämman för att stabilisera vattenpistolmunstycket 3.

- Den yttre cirkeln på nästa kvinnliga snabbdemonteringsfog 7 trycks tillbaka. Efter att ha dragit ut vattenpistolmunstycket 3, sätt in duschen 4 i honknuten för snabbdemontering 7.

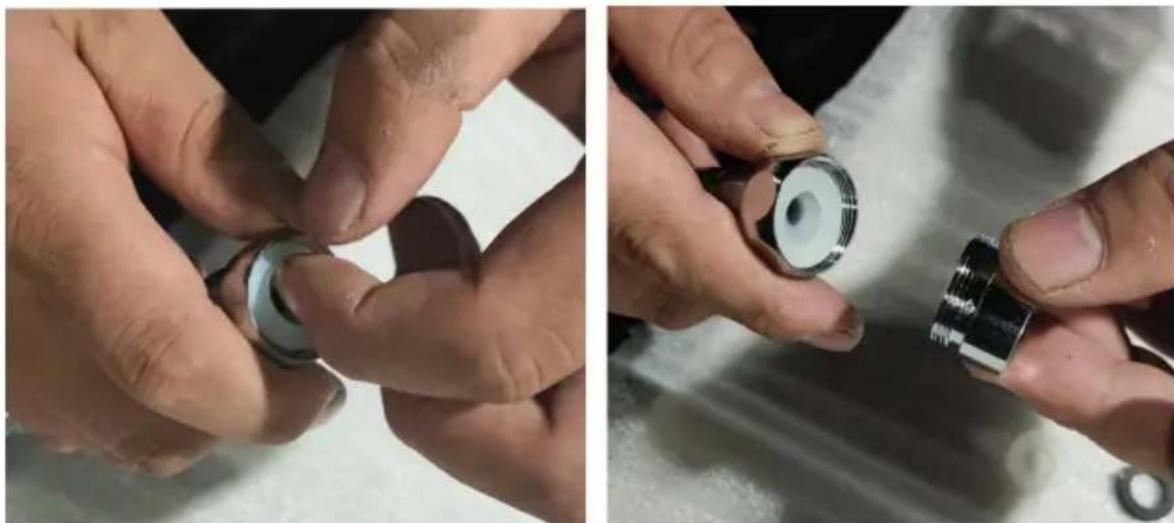

Steg 4: Installera kranförlängaren 8 • Placera

den vita silikonpackningen i kranförlängaren 8 och skruva fast den elektropläterade tätningshylsan 13 av plast i kranförlängaren 8.

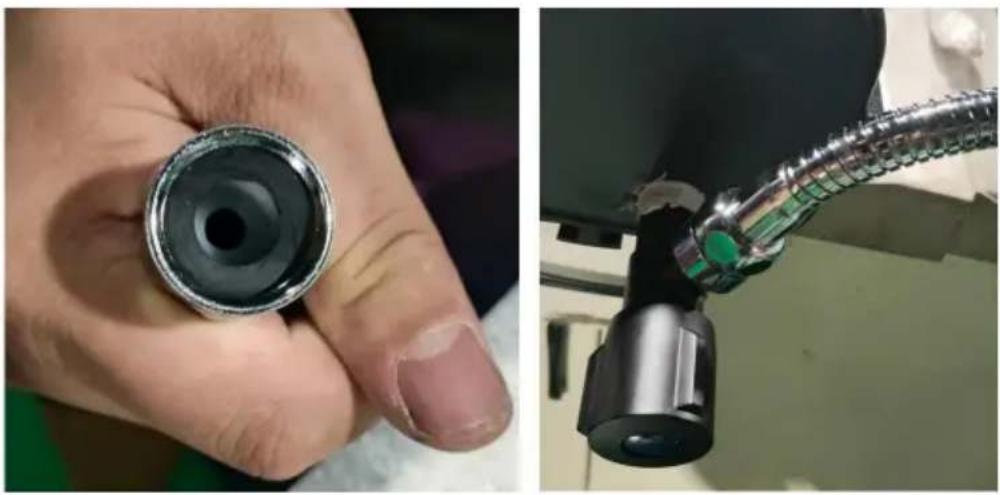

- Placera den svarta silikonpackningen i den elektropläterade tätningshylsan av plast13 och skruva fast kranförlängaren i vinkelventilen 5.

Steg 5: Vattentanken 1 är monterad på den övre konsolen på bil.

Oval tvärbalk är monterad: Placera vattentanken 1 på takvagnens stöd, och sätt in M8×65 typ T bult 17 i T-typ spåret i botten av vattnet

tank; en bult är fördelad på varje sida av den ovala horisontella stången;

Horisontell stånginstallationsplatta 15 i bulten, sedan in i metallpackningen 20, och dra slutligen åt M8 pinnmuttern 19;

Fäst den andra änden av vattentanken på takets ovala stång på samma sätt.

Monteringsläge fyrkantig horisontell stång: Placera vattentanken 1 på takvagnens stöd och sätt in M8×45 typ T-bulten 18 i T-spåret längst ner på vattentanken; en bult är fördelad på varje sida av den kvadratiska horisontella stången; sätt in monteringsarket 16 för bagageramen i bulten, sedan i metallpackningen 20 och dra slutligen åt M8 pinnmuttern 19;

Fäst den andra änden av vattentanken på takets ovala stång på samma sätt.
