YK-SX-15L - Bagażnik rowerowy Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zbiornik na wodę do bagażnika dachowego
Marka	Vevor
Model	YK-SX-15L
Pojemność	15 L
Odległość między poziomymi prętami (AA)	810 mm
Szerokość poprzeczki (BB)	130 mm
Ciśnienie rozładowania	2,7 - 3 bar
Maksymalne ciśnienie robocze	3 bar
Temperatura robocza	0 °C do 60 °C
Główne funkcje	Przechowywanie i dystrybucja wody z pistoletem i zraszaczem
Zawartość zestawu	Zbiornik, wąż rozprężny, pistolet wodny, zraszacz, 2 zawory kątowe, szybkozłączki, przedłużka kranu, uszczelki, zawór ciśnieniowy, zawór atmosferyczny, zestaw montażowy
Rodzaj montażu	Na poprzeczkach dachowych (owalnych lub kwadratowych)
Mocowanie	Śruby T M8, nakrętki i płytki montażowe
Materiał zbiornika	Polietylen (szacunkowo)
Masa własna	Około 3 kg
Zasilanie	Brak (bez prądu)
Konserwacja i czyszczenie	Opróżnić przed mrozem, nie pić wody, regularnie sprawdzać i dokręcać mocowania
Bezpieczeństwo	Instalacja przez osobę dorosłą, nie używać w automatycznej myjni, nie przekraczać 80% pojemności
Części zamienne i naprawialność	Wymienione części dostępne, uszczelki silikonowe, zawory i złączki wymienne
Gwarancja	Skontaktować się z producentem (nie określono)

Często zadawane pytania - YK-SX-15L Vevor

Jak zamontować zbiornik na wodę na poprzeczkach dachowych?

Umieść zbiornik na poprzeczkach dachowych, włóż śruby T w rowki T pod zbiornikiem, a następnie przymocuj za pomocą płytek montażowych, podkładek metalowych i nakrętek. Dokręć mocno. Zapoznaj się z krokami 5 instrukcji.

Jaki typ poprzeczek dachowych jest kompatybilny?

Zbiornik jest kompatybilny z owalnymi i kwadratowymi poprzeczkami dachowymi. Użyj śrub M8x65 do owalnych i M8x45 do kwadratowych, z odpowiednimi płytkami.

Czy mogę zostawić wodę w zbiorniku zimą?

Nie, należy całkowicie opróżnić zbiornik przed mroźnymi temperaturami, ponieważ zamarznięta woda może uszkodzić zbiornik i złączki. Nie używać płynu zapobiegającego zamarzaniu.

Jak napowietrzyć zbiornik?

Musisz użyć własnego narzędzia do napowietrzania. Ciśnienie robocze jest niższe niż 3 bary. Zawór ciśnieniowy rozładowuje się między 2,7 a 3 barami.

Czy mogę używać zbiornika jako źródła wody pitnej?

Nie, woda ze zbiornika nie jest przeznaczona do spożycia. Nie pij wody ze zbiornika.

Czy bezpiecznie jest przejeżdżać przez automatyczną myjnię?

Nie, należy zdjąć zbiornik z pojazdu przed wjazdem do automatycznej myjni, ponieważ mógłby się oderwać lub uszkodzić pojazd.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować klucza do nakrętek, klucza imbusowego S4 do zamocowania klipsa głowicy natryskowej oraz narzędzia do napowietrzania (nie dostarczone).

Jak wyczyścić zbiornik?

Opróżnij wodę i spłucz czystą wodą. Nie używaj agresywnych środków. Osusz przed przechowywaniem. Regularnie sprawdzaj uszczelki.

Jaka jest maksymalna pojemność napełnienia?

Zaleca się nie napełniać zbiornika więcej niż 80% jego maksymalnej pojemności (około 12 litrów dla modelu 15L), aby uniknąć nadmiernego ciśnienia.

Jak odłączyć pistolet wodny?

Szybkozłączka odłącza się poprzez odciągnięcie zewnętrznego pierścienia złączki żeńskiej. Następnie wyciągnij pistolet lub zraszacz ze złączki.

INSTRUKCJA OBSŁUGI YK-SX-15L Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ZBIORNIK NA WODĘ DO BAGAŻNIKA DACHOWEGO

MODEL: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZBIORNIK NA WODĘ DO BAGAŻNIKA DACHOWEGO

Model: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się z wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, jeśli nie będziemy ponownie informować Państwa o pojawieniu się jakichkolwiek aktualizacji technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

1. Przed użyciem bagażnika dachowego należy uważnie przeczytać i zrozumieć niniejszą instrukcję Zbiornik na wodę.
2. Instalacja powinna być przeprowadzona przez osobę dorosłą, a dzieci nie powinny z niej korzystać bez nadzoru.
3. Upewnij się, że zbiornik na wodę w bagażniku dachowym jest dobrze zainstalowany, w przeciwnym razie może spaść i spowodować obrażenia u ludzi.
4. Regularnie sprawdzaj i dokręcaj wspornik montażowy. Również podczas jazdy po nierównej nawierzchni dróg, zawsze zatrzymaj się, aby sprawdzić i dokręcić wspornik montażowy. W przeciwnym razie może spowodować wypadnięcie zbiornika z pojazdu podczas jazdy lub spowodować wypadek. To może spowodować uszkodzenia, obrażenia lub śmierć zbiornika wody, pojazdu lub innych pojazdów.

Nie ponosimy odpowiedzialności za jakiekolwiek szkody lub obrażenia spowodowane odłączeniem zbiornika na wodę z pojazdu.

1. Nie pozostawiaj wody w zbiorniku na wodę bagażnika dachowego w ujemnych temperaturach - może uszkodzić Twój sprzęt. Nie należy dodawać środka przeciw zamarzaniu do pojazdów kempingowych! Upewnij się, że zbiornik na wodę został opróżniony w warunkach oblodzenia.
2. W samochodach wyposażonych w zbiornik na wodę w bagażniku dachowym nie należy korzystać z myjni automatycznej. Przed wjazdem do myjni automatycznej należy zdemontować bagażnik dachowy z zbiornikiem na wodę z pojazdu, aby uniknąć uszkodzenia pojazdu i bagażnika dachowego z zbiornikiem na wodę.
3. Nie pij wody ze zbiornika
4. Temperatura robocza zbiornika wody: 0°C - 60°C, ciśnienie robocze zbiornika wody: mniej niż 3 bary.
5. Do zbiornika wody w bagażniku dachowym dołączone są ostrzeżenia dotyczące bezpieczeństwa, co jest dla Ciebie ważne - musisz przestrzegać niniejszych protokołów bezpieczeństwa podczas obsługi zbiornika wody w bagażniku dachowym

LISTA PARAMETRÓW

Model	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Tom	17L	15L	26L	30L
Wartość rożadowania ciȩnia 2,7-3bar	2,7-3 bary	2,7-3 bary	2,7-3 bary	2,7-3 bary

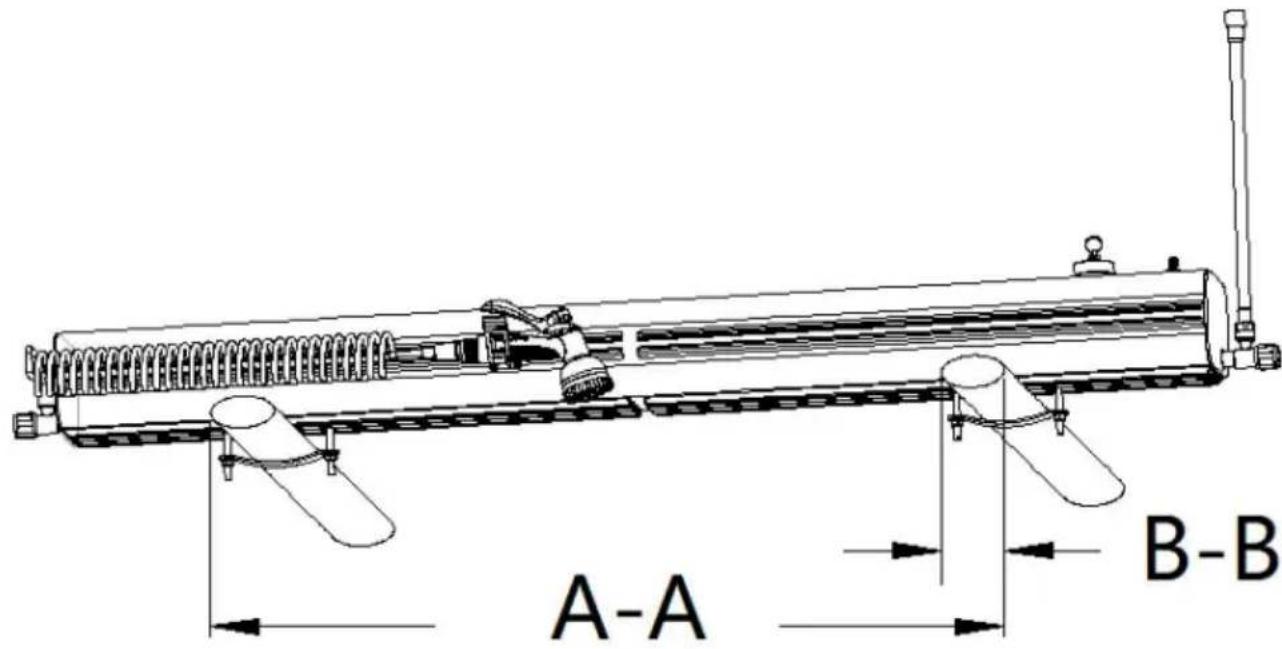

Zamontuj poziomy sąȩzek odleghetto (AA)	1080mm	810mm	1420mm	1630mm
Szerokość poprzejczki (BB)	130mm	130mm	130mm	130mm

Lista części

1: zbiornik na wode × 1 szt	2: Wąź rozȩźny× 1 szt. 3:	Pistolet na wode dysza×1 szt
4: zraszacz×1 szt	5: zwór kątowy×2szt	6: Mȩczyczna Szybki źȩcie do demontaqu×1 szt
7: samica Szybka źȩcie do demontaqu×1 szt	8: Przed✕użenie krani × 1 szt	9: Ø20×2mm Silikon uszczelka×1 szt
10: Ø20×2,5 mm Silikon uszczelka×1 szt	11: Ø20×3,5 mm Silikon uszczelka×1 szt	12: Uszczelka z tworzywa sztucznego okładka×1 szt
13: Galwanizowana tuleja uszczeleiniaja消费品 z tworzywa sztucznego × 1 szt	14: surowy klej taśma×1 szt	15: Pręt poziomy arkusz instalacyjni×2szt
16: Rama bagaźu arkusz instalacyjni×2	17: Śruba M8×65 typu T×4 szt	18: Śruba M8×45 typu T×4szt
19: Orzech sosnowy M8×8szt	20: uzczelka metaliczna × 8szt	21: Zacisk glówny natryskowej×1
22: zwór atmosferyczny × 1 szt. 23: zwór ciasnieniowy × 1 szt	Zawór ciasnieniowy × 1 szt

INSTRUKCJE

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione na kolejnych stronach.

Wyjmij wszystkie elementy z plastikowych torebek i podziel je na grupy.

Trzymaj dzieci i zwierzęta z dala od pracy, ponieważ małe części mogą zostać połknięte.

Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

Montaż części będzie łatwiejszy w przypadku 2 osób.

Musisz użyć własnych narzędzi ciśnieniowych, aby zwiększyć ciśnienie w zbiorniku wody.

Zawór atmosferyczny należy wyjąć ze zbiornika wody; napełnić wodą otwór montażowy zaworu atmosferycznego i zainstalować zawór atmosferyczny po wstrzyknięciu wody.

Zaleca się, aby w zbiorniku nie było więcej niż 80% wody maksymalnej pojemności.

STANDARDOWA METODA MONTAŻU

Krok 1: Zamontuj zawór kątowy

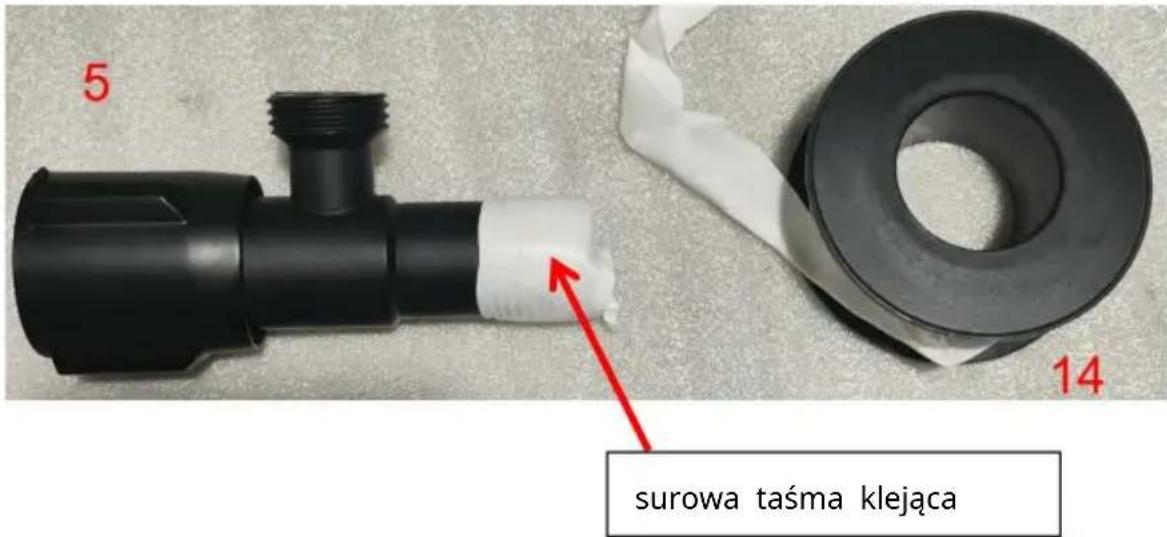

Owiń 2-3 razy surową taśmę klejącą na gwincie zaworu kątowego.

Zamontuj dwa zawory narożne po obu stronach zbiornika wody.

Krok 2: Zainstaluj zawór atmosferyczny 22 i zawór ciśnieniowy 23.

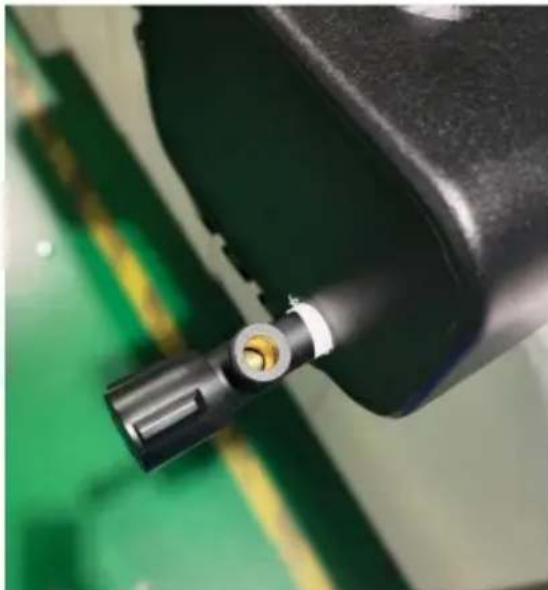

• Zamontować zawór atmosferyczny na gwintowanym otworze w górnej części zbiornika wody.

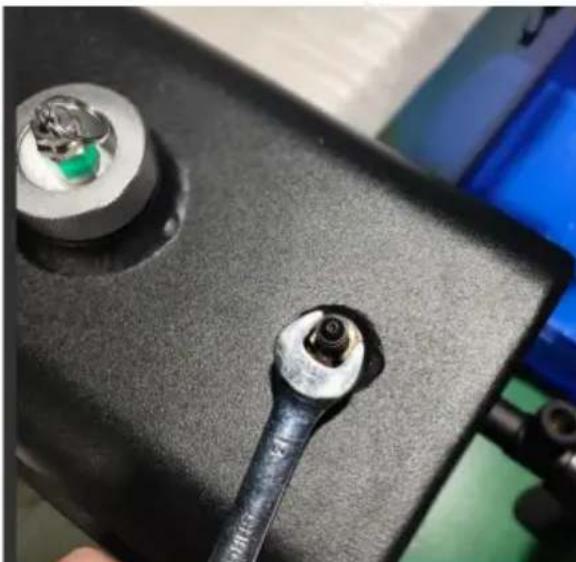

• Za pomocą klucza do otworu 13 przykręć zawór ciśnieniowy 23 do górnej części zbiornika.

Krok 3: Zainstaluj dyszę pistolety na wodę 3 i zraszacz 4; • Wkręcić wąż rozprężny 2 w zawór kątowy 5.

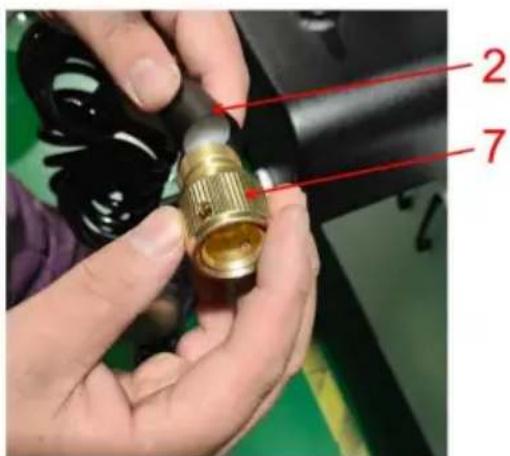

• Najpierw zainstaluj złącze żeńskie do szybkiego demontażu 7 w otworze na stronę węża rozprężnego 2.

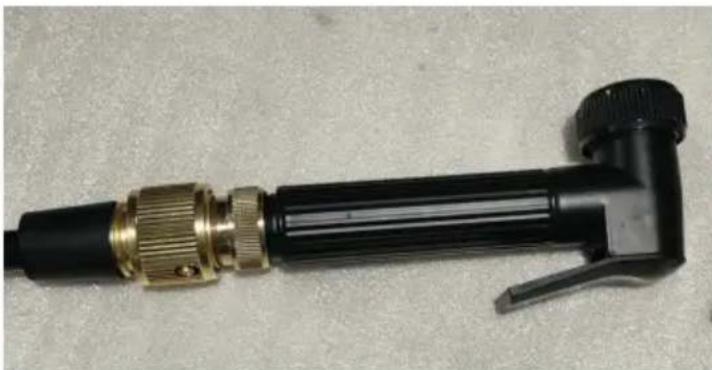

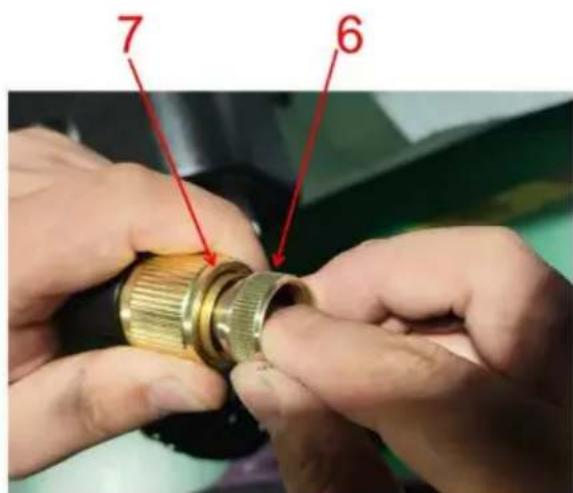

• Zewnętrzny okrąg kolejnego żeńskiego złącza szybkiego demontażu 7 jest wciskany z powrotem, a następnie umieszcza się zestawy męskiego szybkiego demontażu 6 w otworze żeńskiego złącza szybkiego demontażu 7.

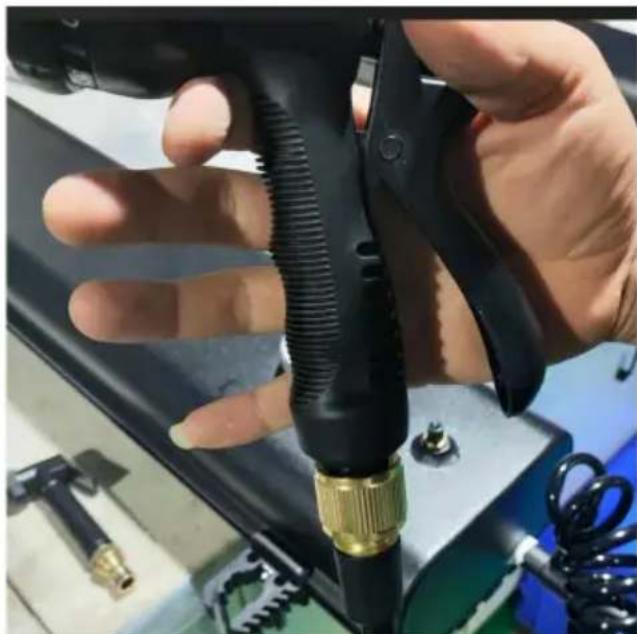

Wkręć dyszę pistoletu na wodę 3 w otwór na śrubę szybkiego demontażu 6.

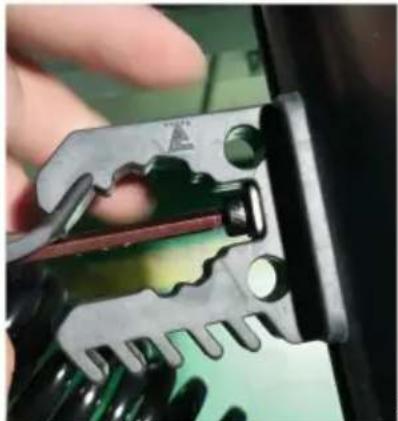

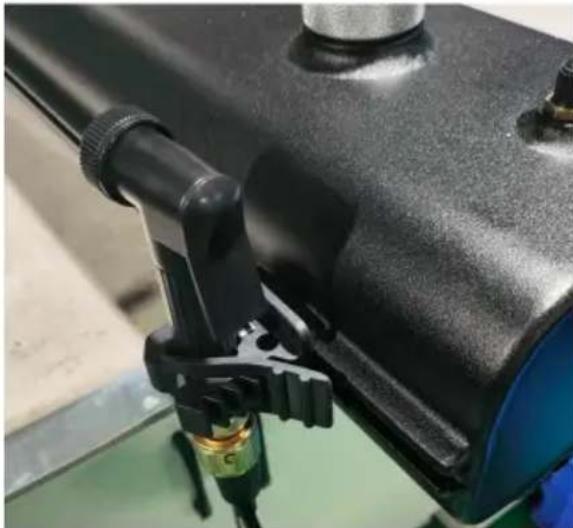

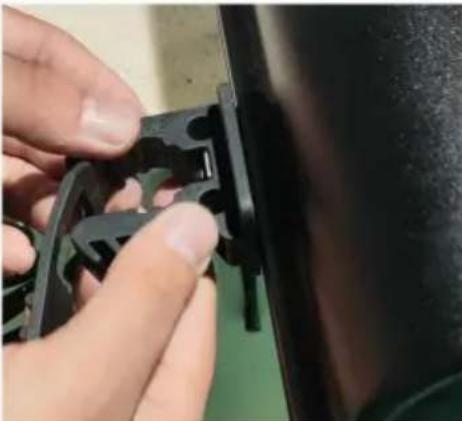

• Umieść siłownik głowicy rozpylającej 21 w bocznej szczelinie zbiornika wody i dokręć gwinty zacisku głowicy rozpylającej 21 za pomocą wewnętrznego klucza sześciokątnego S4.

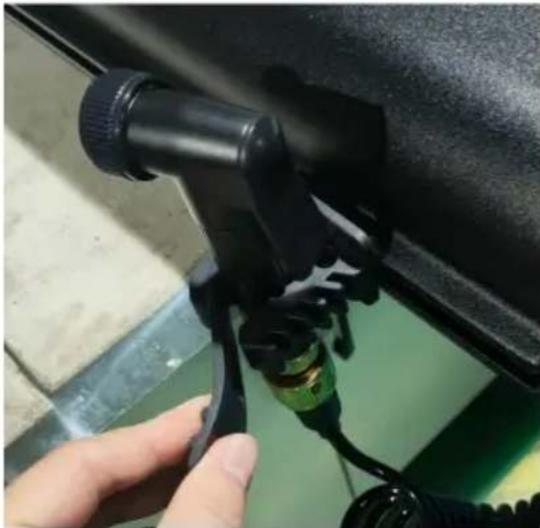

• Zamontuj dyszę pistoletu na wodę 3 na zacisku głowicy natryskowej 21 i dokręć pasek mocujący zacisku, aby ustabilizować dyszę pistoletu na wodę 3.

• Zewnętrzny okrąg żeńskiego złącza szybkiego demontażu 7 jest wciśnięty. Po wyciągnięciu dyszy pistoletu na wodę 3 włóż natrysk 4 do żeńskiego złącza szybkiego demontażu 7.

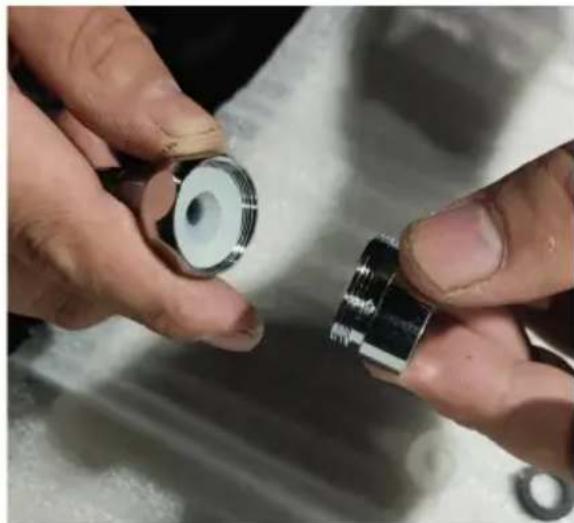

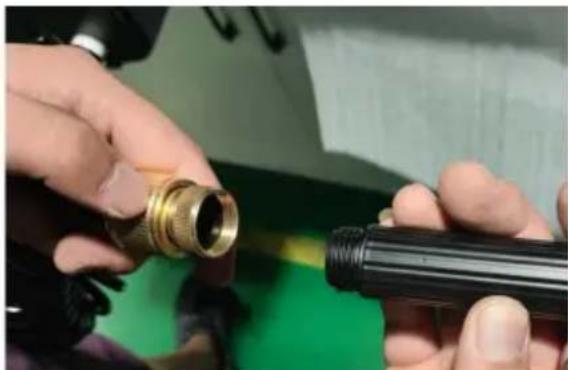

Krok 4: Zainstaluj przedłużacz kranu 8 • Umieść białą uszczelkę silikonową w przedłużaczu kranu 8 i wkręć galwaniczną tulejkę uszczelniającą 13 z przedłużacza kranu 8.

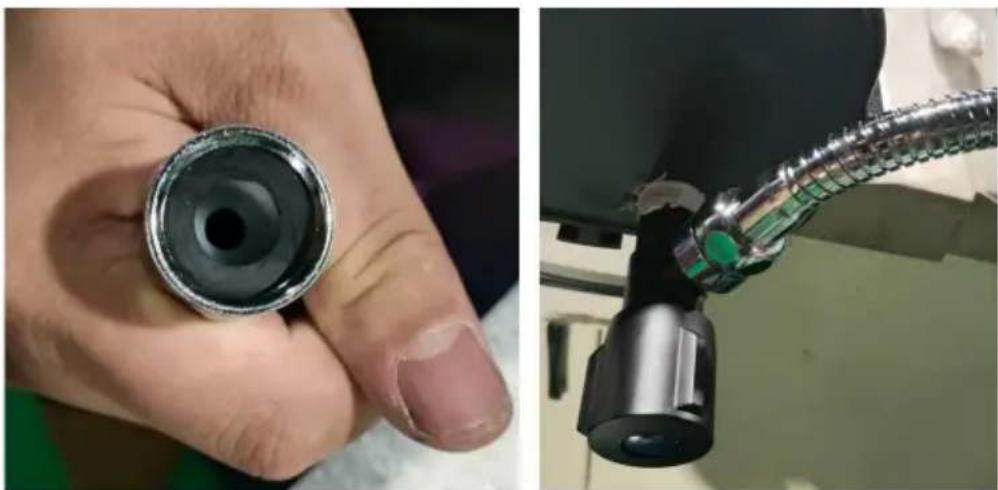

• Umieść czarną uszczelkę silikonową w tulei uszczelniającej z galwanizowanego tworzywa sztucznego 13 i wkręć przedłużacz kranu w zawór kątowy 5.

Krok 5: Zbiornik na wodę 1 montuje się na górnym wsporniku

samochodu.

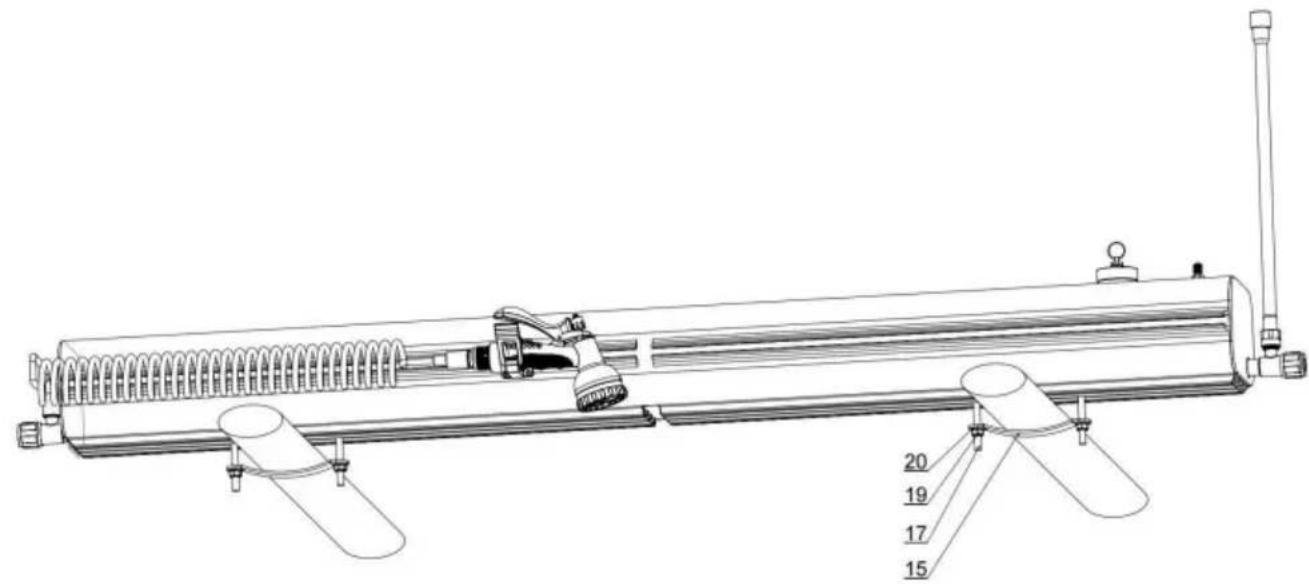

Montujemy poprzeczkę owalną: Umieść zbiornik na wodę 1 na wsporniku samochodu dachowego i włóż śrubę T M8×65 typu T 17 w rowek typu T na dnie zbiornika wodnego

zbiornika; jedna śruba jest rozmieszczona po każdej stronie owalnego poziomego paska; umieść

Poziomy pręt montażowy 15 należy wkręcić w śrubę, następnie w metalową uszczelkę 20, a na koniec dokręcić nakrętkę sosnową M8 19;

W ten sam sposób drugi koniec zbiornika na wodę przymocuj do owalnej belki dachu.

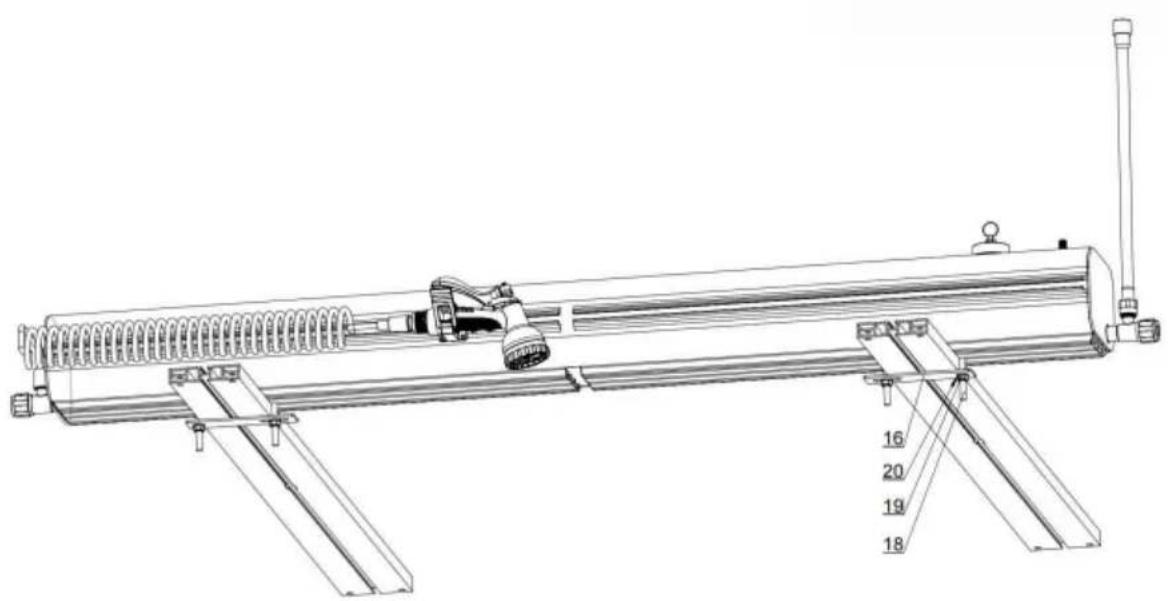

Tryb montażu na kwadratowej poziomej belce: Umieść zbiornik na wodę 1 na wsporniku samochodu dachowego i włóż śrubę T typu T M8×45 18 w rowek typu T na dnie zbiornika na wodę; jest rozmieszczona po każdej stronie kwadratowego poziomego pręta; w śrubę włóż arkusz montażowy ramy bagażnika 16, następnie uszczelkę metalową 20, a na koniec dokręć nakrętkę sosnową M8 19;

W ten sam sposób drugi koniec zbiornika na wodę przymocuj do owalnej belki dachu.

Producent: Shanghaimuxinmuyeyouxianggsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

REPUBLIKA

Wielkiej Brytanii

YH CONSULTING SPÓŁKA Z OGRANICZONĄ
