GEBRUIKSAANWIJZING RC-1803J Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

FIETSENDRAGER VOOR HITCH

MODEL: RC-1803J

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen: Lees de gebruiksaanwijzing zorgvuldig door.

PRODUCTPARAMETERS

Model	RC-1803J
Capaciteit (Fietsen)	2
Maximale belasting	80 pond
Voertuig service type	Auto, SUV, vrachtwagen, aanhanger
Toepasbaarheid(Fietsen)	De meeste fietsen (tot 60 mm fietsbreedte)
Montagemaat	1,25 inch/2 inch
Kleur	Zwart

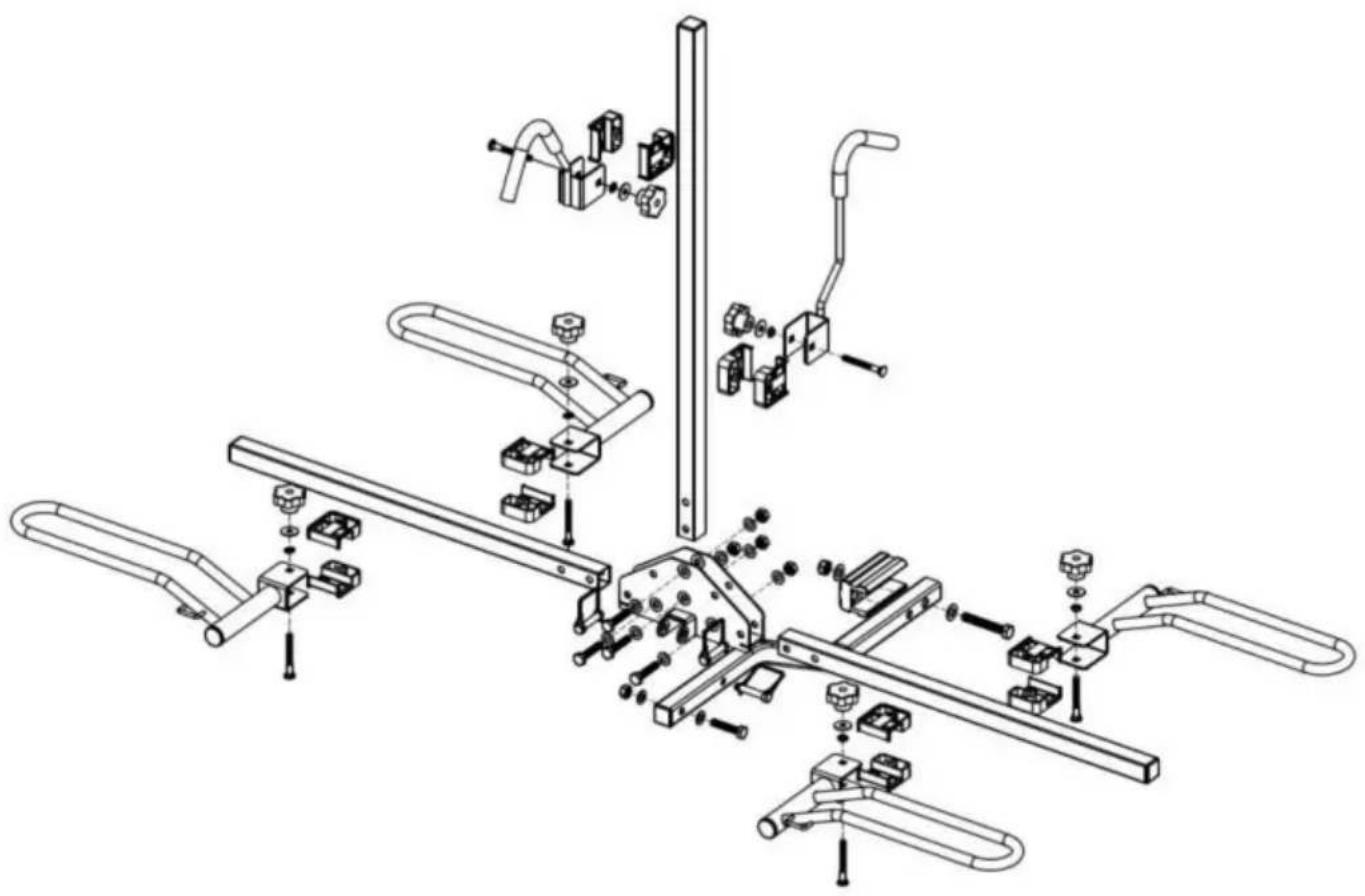

PAKLIJST

Controleer bij het uitpakken van dit product of de hieronder vermelde onderdelen aanwezig zijn: inbegrepen en zorgvuldig inspecteren op eventuele schade die tijdens het gebruik is ontstaan transit. Als een onderdeel ontbreekt of beschadigd is, probeer het dan niet te monteren of te gebruiken. product.

NDE	AFBEELDING	DEEL NUMMER	QTEN	GEEN FOTO		DEEL NUMMER	QTEN
A		Steunbuis(30*30*680)	1	B		Verticale pijp(30*30*850)	1
C		Dwarsdoorsnede buis30 * 30 * 650	2	D		Verbinden stoel	1
EN		Wiel kader-01	2	F		Wiel Kader-02	2
G		Kaderhaak-01	1	H		Kaderhaak-02	1
I		Bandage25*500	4	J		Bandage25*2500	1
Ik		Veiligheidsspeld	3	Ik		KnopmoerM8	6
M		Platte ringM10	12N			Platte ringM8*25	6
DE		Borgmoer M10 5		P		VeerringM8	6
Q		Buitenstezeshoekigbout M10*50	5	R		Vierkante halsbout M8*70	6
S		Kunststof klemblok	12T			Buitenstezeshoekigbout M12*75	1
IN		Platte ringM12	2 V			BorgmoerM12	1
IN		DrukplaatschroefM10	1X			Drukplaat	1
EN		VeerringM10	2	MST		ZeskantmoerM10	2
AA		Steunbuisverbindingen	1AB			Klein touw	8

VEILIGHEIDSINSTRUCTIES

Lees deze instructies zorgvuldig door en bewaar ze voor toekomstig gebruik. Als dit product wordt doorgegeven aan een derde partij, dan moeten deze instructies worden inbegrepen.

Bij het gebruik van het product moeten altijd de basisveiligheidsmaatregelen in acht worden genomen om: het risico op letsel verminderen, waaronder het volgende:

DANGER

Gevaar voor ongelukken!

ë Een eventuele overhang aan de achterzijde van een voertuig mag niet meer bedragen dan 60% van de wielbasis of 12,14 ft (3,7 m), afhankelijk van welk bedrag het laagst is.

ÿ De maximale afmetingen voor elk voertuig, inclusief de lading, zijn 8,2 ft (2,5 m) in de breedte en 14 ft (4,3 m) in de hoogte. Een voertuig uitgerust met een fietsendrager, langs met welke fiets dan ook mag deze limieten niet overschrijden. (Houd rekening met de (verhouding van de lading tot de grootte van het voertuig.)

ÿ Wanneer dit product samen met het voertuig wordt geïnstalleerd, mag de snelheid van het voertuig onder geen beding worden beperkt. omstandigheden hoger zijn dan 75 mph (120 km/u). Houd u altijd aan de geldende snelheid verkeerslimieten en andere verkeersregels.

WARNING

Risico op schade!

ÿ Wanneer het product is geïnstalleerd, met of zonder beladen fietsen, kan er een botsing optreden, schade aan eigendommen en/of persoonlijk letsel kan het gevolg zijn. Wees op uw hoede voor de toegenomen afmetingen (lengte/breedte/hoogte) van het voertuig vóór het achteruitrijden en rijden in garages, afgesloten parkeerplaatsen, een autowasstraat, onder bruggen, metro's of tunnels.

ÿ Het niet correct installeren van dit product en/of het niet op de juiste manier laden van de fietsen op het product kan schade aan het voertuig en/of de fietsen veroorzaken en kan resulteren in persoonlijk letsel.

ÿ Off-road rijden wordt afgeraden, vooral wanneer het product geladen is. Dit kan schade aan het voertuig, de fiets of het product tot gevolg hebben.

Verkeersveiligheid

CAUTION

Gevaar voor ongelukken!

ÿ Plotseling remmen, abrupte starts en scherpe bochten moeten zoveel mogelijk worden vermeden. mogelijk.

ÿ De maximumsnelheid bij het rijden over verkeersdrempels mag niet hoger zijn dan 6,2 mph (10 km/u).

ÿ Als het niet mogelijk is om binnen de limiet van 3,94 ft (1,2 m) te blijven voorbij de achterkant van de voertuig moet op het buitenste deel van de fiets een waarschuwingssignaal zijn aangebracht.

ë Een waarschuwingssignaal moet overdag een felgekleurde vlag of een stuk materiaal, met aan elke kant minstens 30 cm lang, en; als u 's nachts rijdt, een rode licht dat ten minste 200 meter ver zichtbaar is.

ÿ Zodra het product is gemonteerd, kunt u de navigatieparameters (bochten en remmen) van de voertuig verandert, vooral als het beladen is (met name zijwind gevoeligheid). Rijroutines moeten worden aangepast. De rijsnelheid van het voertuig eigenschappen en remgedrag veranderen wanneer er ladingen op de product.

ÿ Bij het vervoeren van lasten op het product moet de rijsnelheid worden aangepast afhankelijk van de externe omstandigheden zoals het wegdek, zijwind, algemene verkeerssituaties, enz. Het is aan te raden om de geldende snelheidslimieten aan te houden voor elke weg!

ÿ Schakel het automatische achterklepopeningssysteem uit wanneer u dit product gebruikt als de voertuig is uitgerust met deze functie. Bedien de achterklep handmatig.

ÿ Open de achterklep volgens de instructies wanneer er fietsen op deze fiets worden geladen product.

Productveiligheid

ÿ De montage moet volgens de instructies worden uitgevoerd.

ÿ Houd kinderen en huisdieren uit de buurt tijdens het monteren van het product.

ÿ Gebruik dit product niet als er onderdelen ontbreken, beschadigd of versleten zijn.

ÿ Dit product mag alleen worden geïnstalleerd, onderhouden en bediend door een ervaren volwassene. Raadpleeg bij twijfel een professional.

ÿ Dit product is zodanig ontworpen dat het, bij een correcte montage, montage en de bediening geen schade aan het voertuig veroorzaakt.

ÿ Draai de bevestigingsmiddelen niet te strak aan.

ÿ Dit product is ontworpen om direct op een voertuig te worden gemonteerd en heeft een afmeting van 2 inch hapering.

ÿ Dit product is niet ontworpen om extreme weersomstandigheden te weerstaan, met name kustlucht.

KENNISGEVING

ÿ Controleer de speling. Het is de verantwoordelijkheid van de bestuurder om ervoor te zorgen dat er voldoende ruimte is. voldoende speling. Dit is afhankelijk van het voertuig, de lading en de weg. De speling moet rekening houden met de afstand tot de achterwielen en de bewegingen die worden veroorzaakt door opritten en verkeersdrempels. Het zou moeten zijn tussen 30 en 38 cm.

ÿ Gebruik dit product niet voor andere doeleinden dan het vervoeren van fietsen. onderdelen van het product wijzigen.

ÿ Overschrijd het maximale laadvermogen niet en vervoer niet meer fietsen dan toegestaan. aanbevolen voor elk model.

ÿ Gebruik altijd de veiligheidsriem om de fietsen aan dit product te bevestigen. Vervang eventuele veiligheidsriempje bij de eerste tekenen van slijtage.

ÿ Zorg voor een veilige afstand tussen de fietsen en de grond, vooral bij het oprijden van een oprit. Dit product is voor het vervoeren van standaardfietsen frames. Vervoer geen tandem- of ligfietsen.

ÿ Vervoer geen fietsen met toebehoren zoals kinderzitjes, fietstassen, wielhoezen, complete fietshoezen of motoren.

ÿ Alle losse of afneembare onderdelen en accessoires van fietsen (bijv. gereedschapsstangen, babydragers, pompen, enz.) moeten worden verwijderd voordat ze op dit product worden geladen.

ÿ Laat kinderen niet op het product klimmen of ermee spelen.

ÿ Voor het brandstofverbruik en de veiligheid van andere weggebruikers moet dit product gedemonteerd worden van het voertuig wanneer het niet in gebruik is.

ÿ Houd een veilige afstand tussen de uitlaatpijp en de fiets(en) zodat de uitlaatwarmte kan de fiets(en) of de banden niet beïnvloeden. Zorg ervoor dat de fietsbanden

niet direct achter de uitlaatpijp.

ÿ Gebruik extra bescherming om de fietsen en de achterklep te beschermen tegen krassen als nodig.
ÿ Plaats de grootste/zwaarste fiets altijd eerst het dichtst bij het voertuig, en Plaats vervolgens de andere exemplaren in volgorde van grootte naar buiten.
ÿ Het voertuig moet in goede staat zijn in het gebied waar het product wordt verkocht. gelegen.
ÿ Niet monteren op een aanhanger of camper, inclusief voertuigen van klasse B.

Inspectie

ÿ Controleer het product regelmatig op corrosie, slijtage en scheuren. Stop met het gebruik van het product bij de eerste tekenen van schade of als onderdelen losraken.
ÿ Controleer regelmatig of alle hardware, schroeven, banden, knoppen en naven van dit product stevig vastzitten.
ÿ Na elke nieuwe installatie van dit product op het voertuig en na elke nieuwe bij het laden moeten het product en de lading na een korte rijtijd worden gecontroleerd (maximaal 30 minuten op een slechte weg of 31,1 mijl (50 km) op een normale weg) en Indien nodig opnieuw vastdraaien.
ë De schroefverbindingen tussen dit product en het voertuig moeten worden gecontroleerd voor een stevige zit op regelmatige afstanden - uiterlijk na elke 310,7 mijl (500 km) - en indien nodig aangedraaid, met name bij langere ritten. Bij slechte wegomstandigheden, de controle van de schroefverbindingen moet elke 2 uur.
ÿ Voor elke reis moeten alle verbindingen van de schroeven, het basisrek en Bevestigingen en andere steunen moeten worden gecontroleerd op stevigheid en dichtheid. Indien nodig aandraaien.
ÿ Na pauzes, waarbij het voertuig met dit product zonder toezicht, alle toegankelijke bevestigingen van het product en de lading moeten gecontroleerd op sterkte en functionaliteit (onderzoek naar schadelijke externe invloeden)!

Voor het eerste gebruik

ÿ Controleer het product op transportschade.

ÿ Verwijder alle verpakkingsmaterialen.

ÿ Maak het voertuig schoon voor de installatie, vooral de onderdelen die in de auto komen. contact met dit product.

ÿ Maak het oppervlak van dit product schoon voordat u het product installeert.

INSTALLATIE-INSTRUCTIES

Benodigde hulpmiddelen:

Monteer de onderdelen Cx2, D, Kx2, Mx4, Ox2 en Qx2 zoals aangegeven in de afbeelding en draai alle moeren vast met de 17 mm sleutel.

Let op: Nadat de veiligheidsspeld van K in het pengat is gedraaid, wordt de veiligheidsgesp gesloten. moet worden vastgemaakt.

2

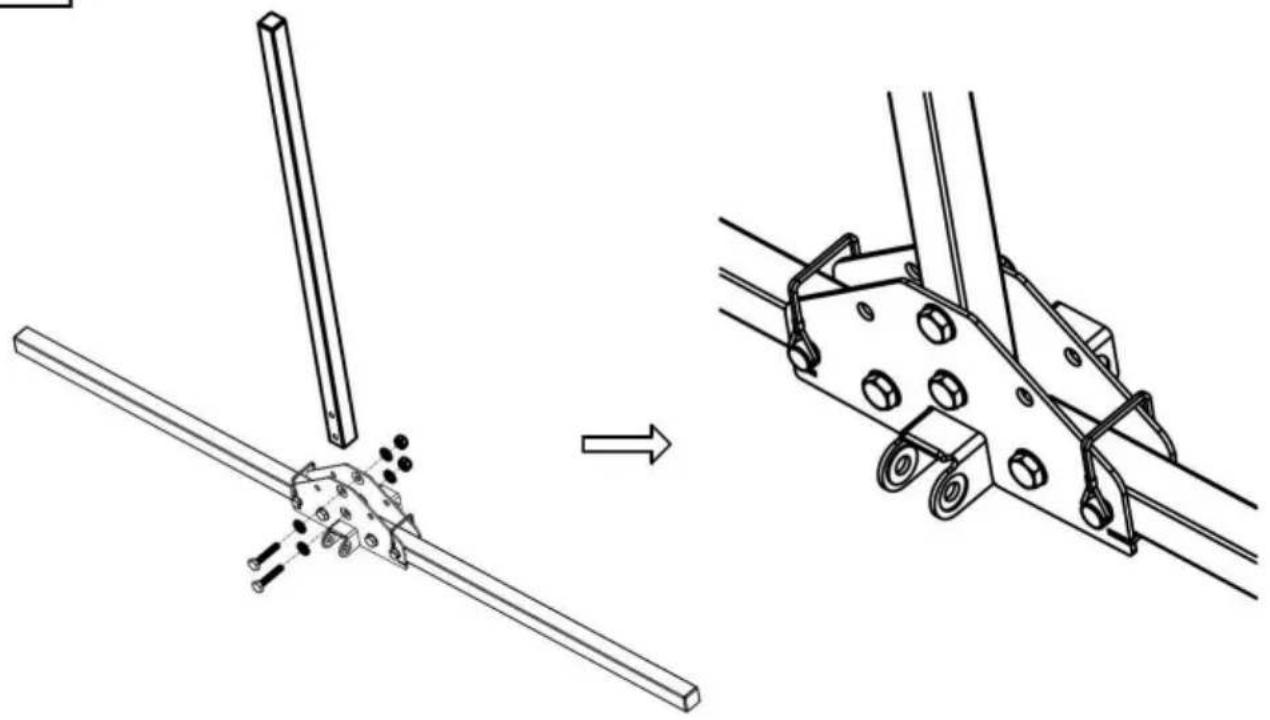

Plaats onderdeel B, zoals weergegeven in de afbeelding, in de constructie uit stap 1, monteer onderdelen Mx4, Ox2 en Qx2 en draai alle moeren vast met de 17 mm sleutel.

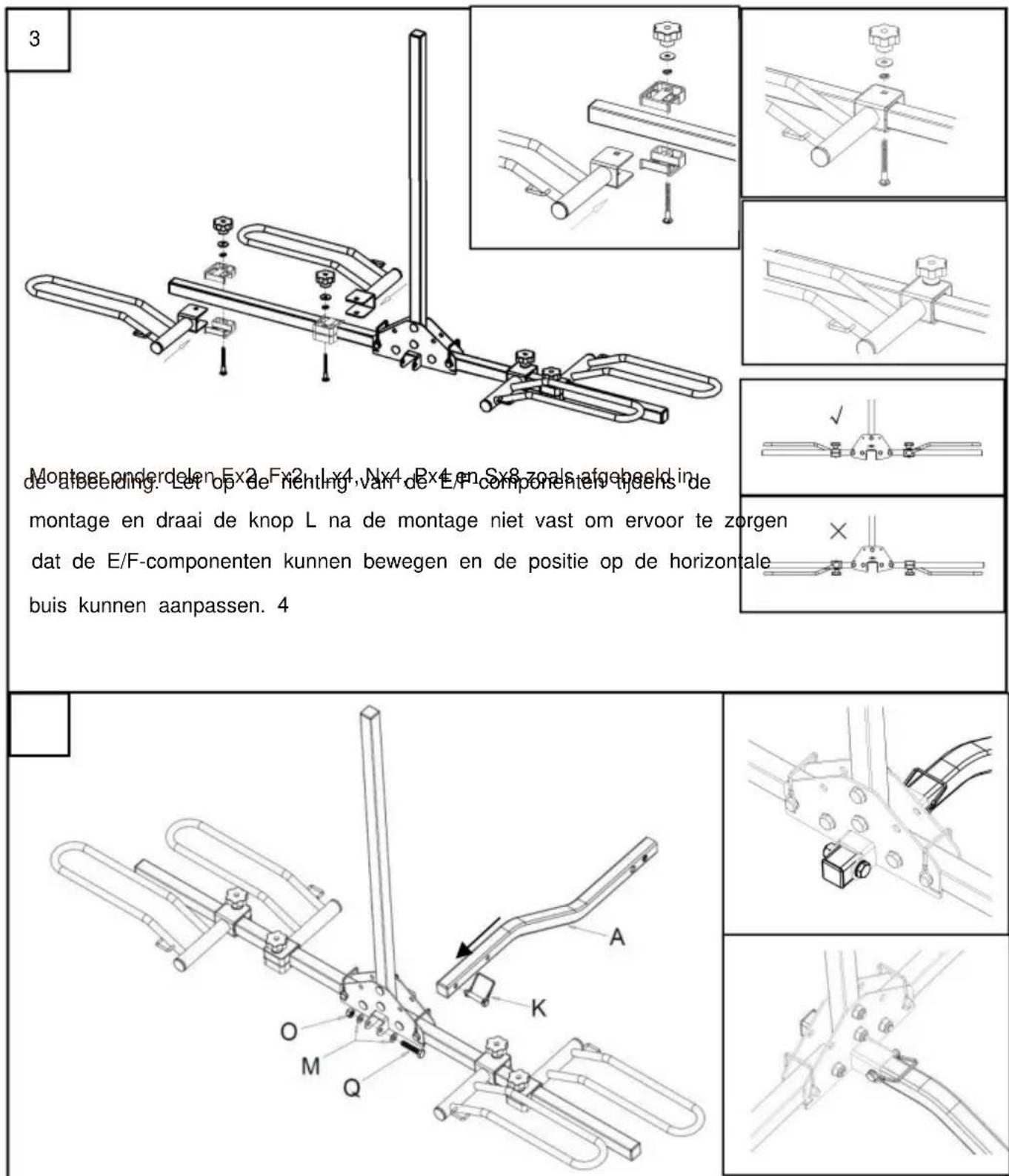

Neem onderdelen A, O, Mx2 en Q en monteer ze op de assemblage in stap 3, zoals weergegeven in de afbeelding. Draai moer O na het vastdraaien een halve slag los en zet vast met een K-pin.

5 G H

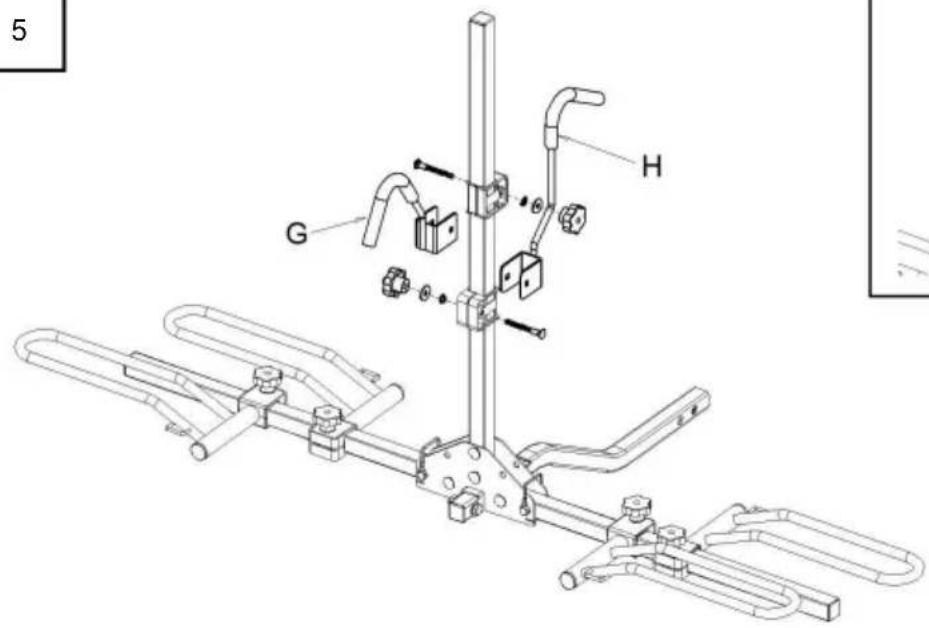

Neem onderdelen G, H, Lx2, Nx2, Px2, Rx2 en Sx4 en monteer ze op het onderdeel in stap 4, zoals weergegeven in de afbeelding. Draai de knop L niet vast om ervoor te zorgen dat het onderdeel omhoog en omlaag kan bewegen op de verticale pijp om zijn positie aan te passen.

G/H-

2. Installatieprocedures

6

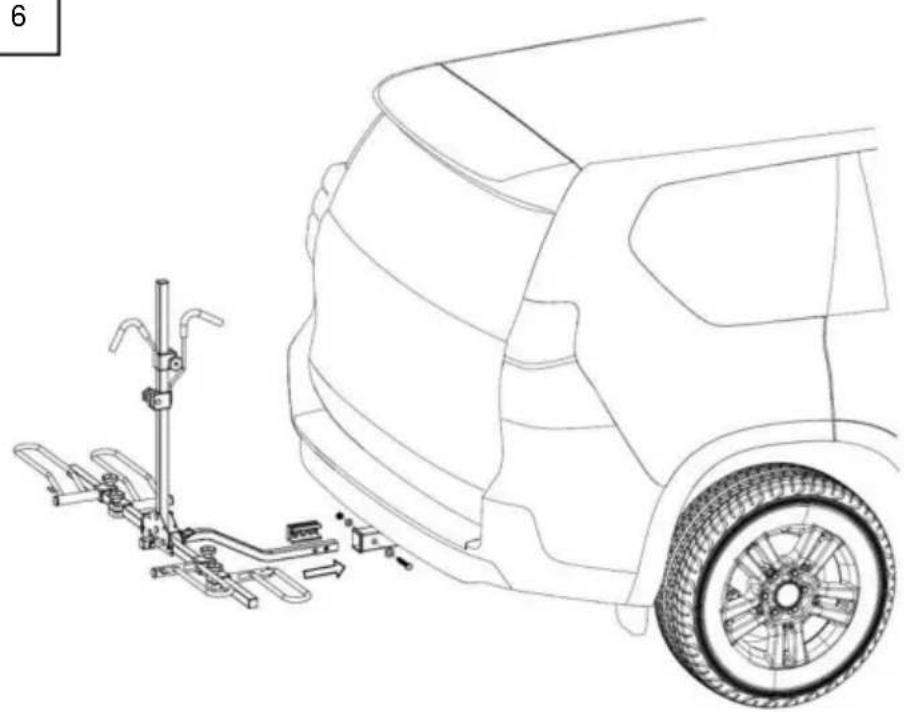

Plaats de onderdelen van AA lateraal in het product in stap 5, zoals weergegeven in de afbeelding, er installeer ze op de bevestigingsbeugel aan de achterkant van de auto. Draai de T-, U- en V-onderdele vast en zorg ervoor dat de T-boutonderdelen worden vastgedraaid met behulp van een sleutel.

7

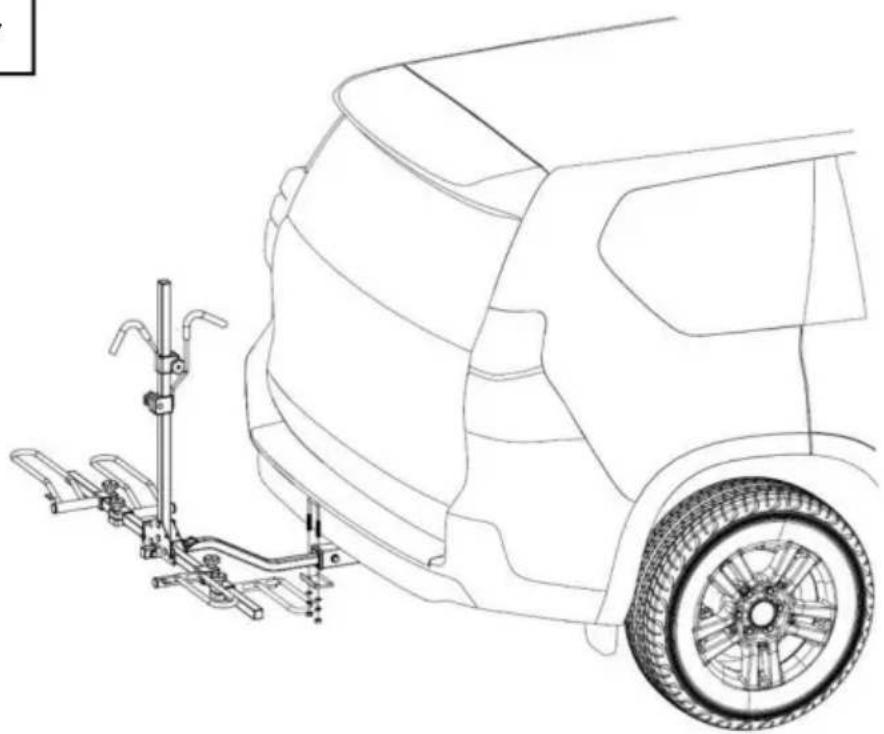

Nadat u stap 6 hebt voltooid, neemt u de accessoires M, W, X, Y en Z zoals weergegeven in de afbeelding voor de vrije montage, waarbij u ervoor zorgt dat de Z-delen worden vastgedraaid met een sleutelgereedschap.

8

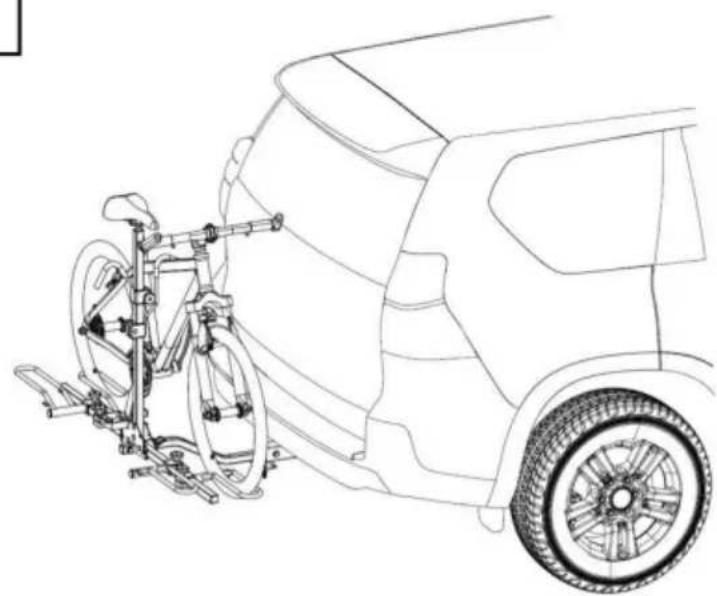

Pas de afstand tussen de E- en F-wielframes grofweg aan op basis van de werkelijke wielbasis van de voor- en achterwielen van de fiets. Plaats eerst de fiets aan de binnenkant van het frame zoals weergegeven in de afbeelding en bevestig de H-haak aan de dwarsbalk van de fiets. Pas de afstand tussen E en F nauwkeurig aan, zodat de wielen net in het wielframe vallen en draai de vergrendelingsknoppen op E, F, en H.

9

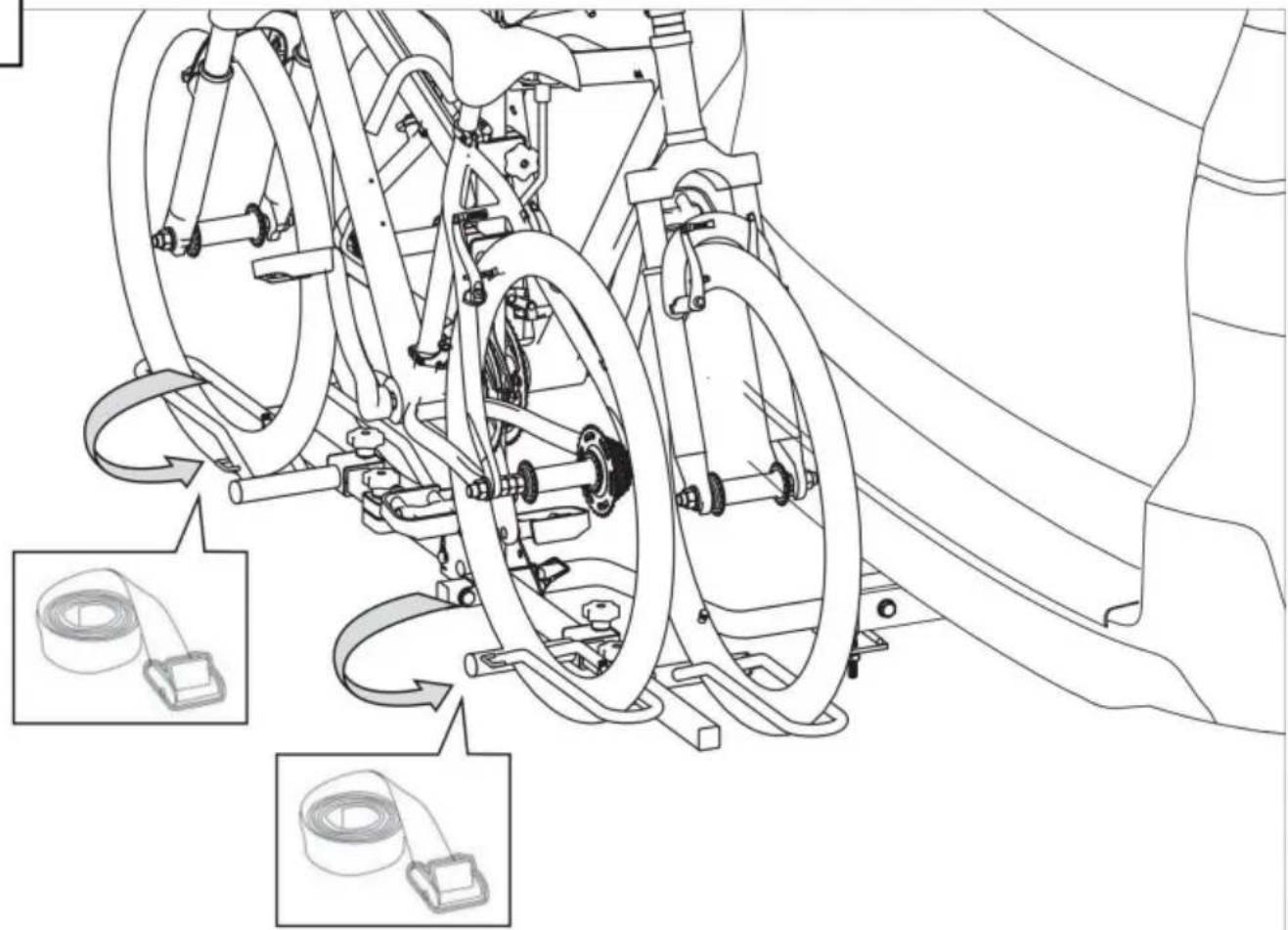

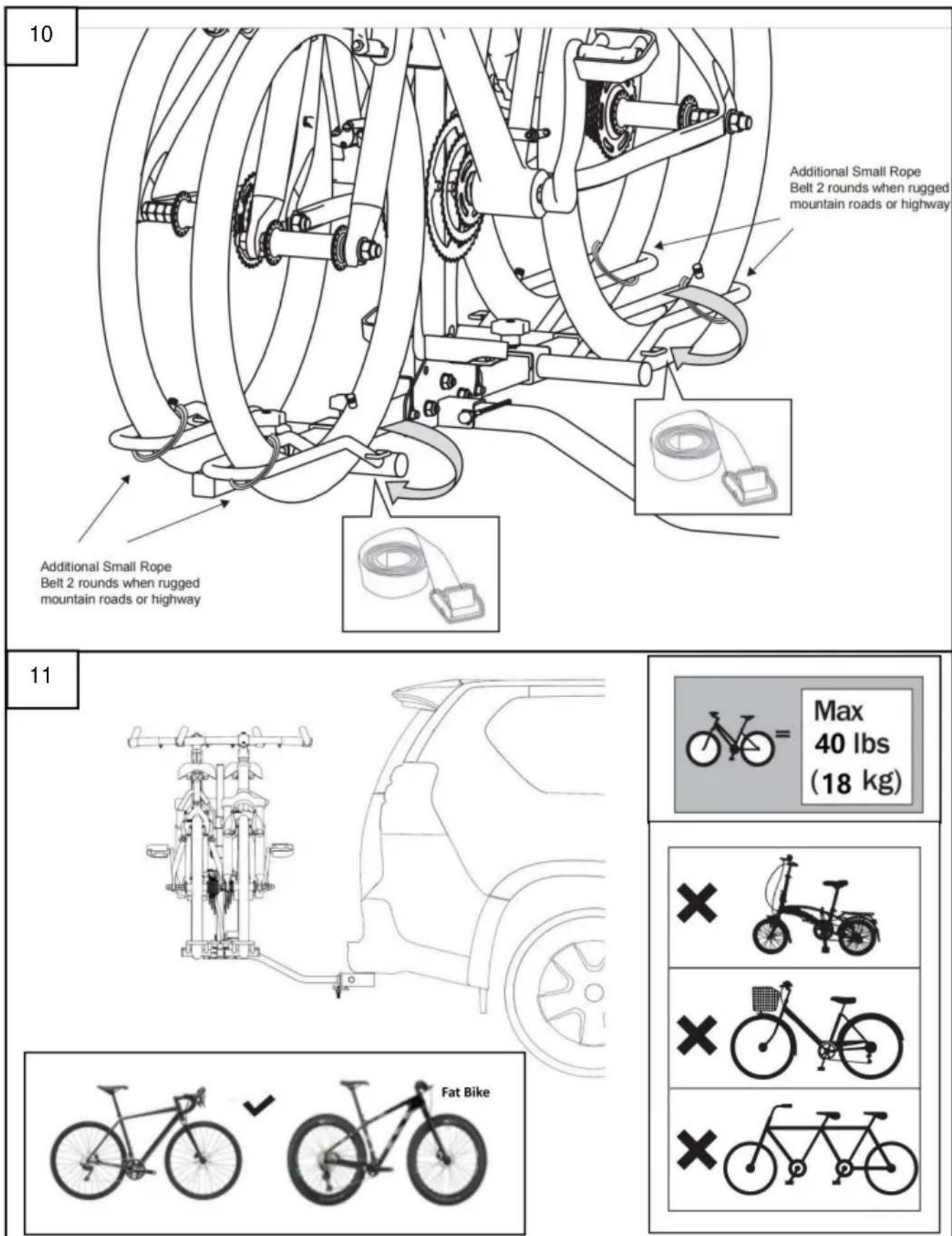

Volg de methode in stap 8 om de tweede fiets op het frame te plaatsen en draai de vergrendelingsknoppen op E, F en G vast. Gebruik banden I om de voor- en achterwielen van de fiets aan het frame te bevestigen en gebruik vervolgens banden J om de dwarsbalken van de twee fietsen aan elkaar vast te maken.

Let op: Dit product is niet geschikt voor sommige fietsmodellen, met een maximaal draagvermogen van 2 x 18 kg!

12

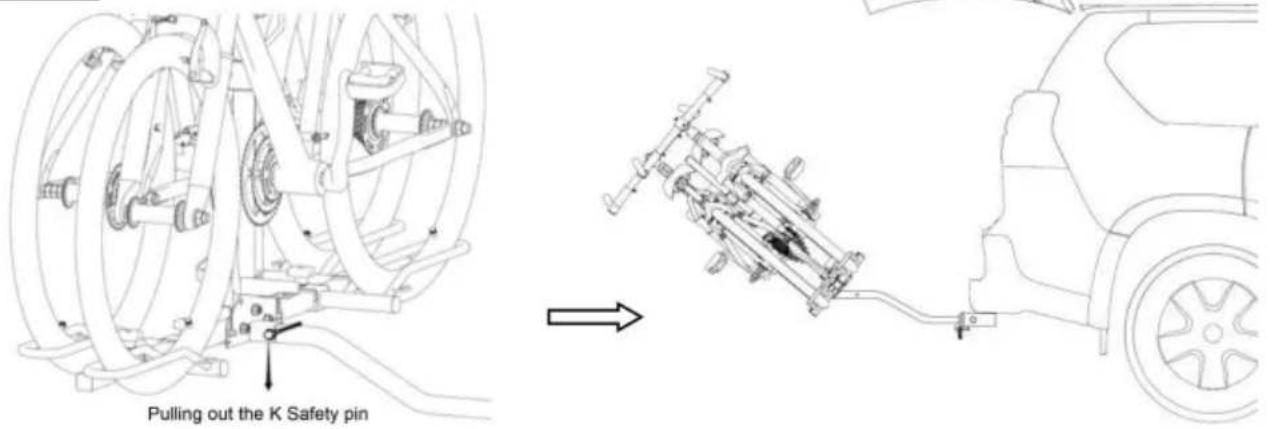

Nadat u de veiligheidspen op het rek hebt losgemaakt, zoals weergegeven in de afbeelding, klapt u het frame terug tot aan de stop. De kofferbakdeur van de auto kan nu soepel worden geopend.

13

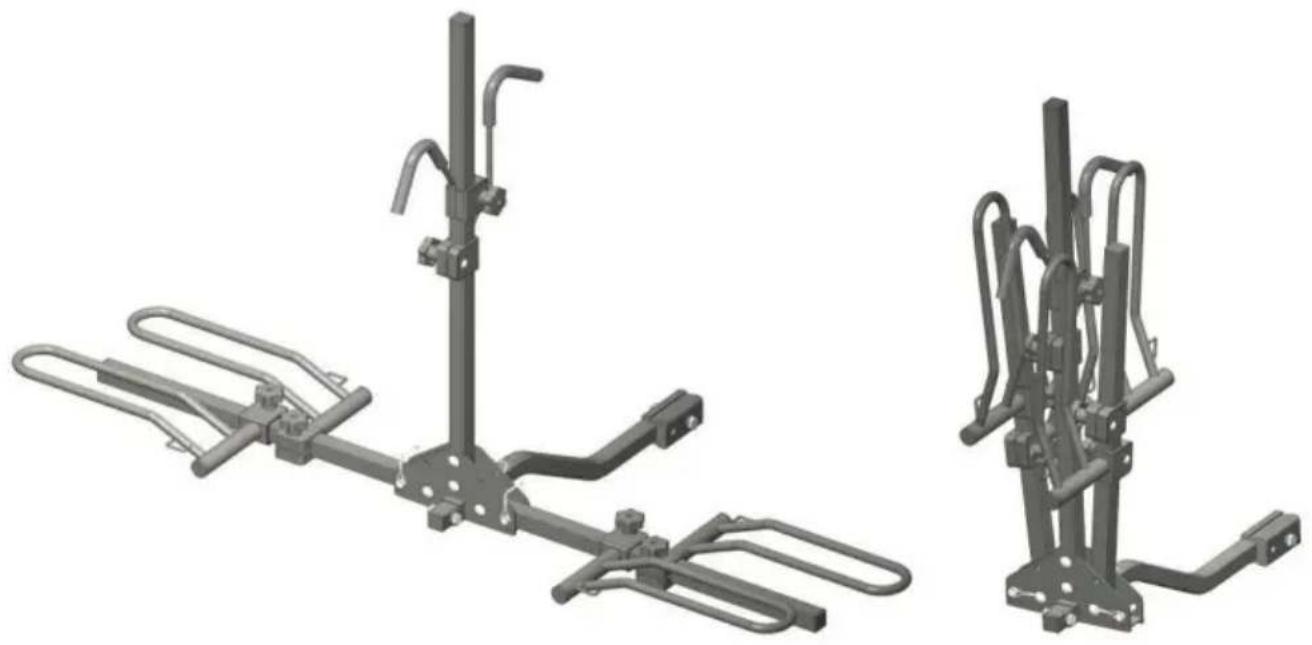

Wanneer de Hitch Bike Rack tijdelijk niet is opgehangen, kunnen de linker- en rechterzijbuizen van het frame worden opgeklapt zoals weergegeven in de afbeelding, en kan de bediening worden uitgevoerd De methode kan in de volgorde ABC worden gevolgd.

REINIGING EN ONDERHOUD

VOORZICHTIGHEID

ÿ Gevaar voor schade! Het product niet door een autowasstraat halen.

Schoonmaak

ÿ Gebruik bij het reinigen van voertuigen en producten uitsluitend in water oplosbare reinigingsmiddelen.
ÿ Gebruik nooit bijtende reinigingsmiddelen, staalborstels, schuursponsjes, metaal of scherpe voorwerpen om het product schoon te maken.

Onderhoud

ÿ Dit product moet altijd schoongemaakt en onderhouden worden, vooral in de winter.
ÿ Schroeven, moeren en sloten (indien gemonteerd) moeten regelmatig worden gesmeerd.
ÿ Bewaar het product op een koele en droge plaats, buiten bereik van kinderen en huisdieren, bij voorkeur in de originele verpakking.
