BRUKSANVISNING RC-1803H Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

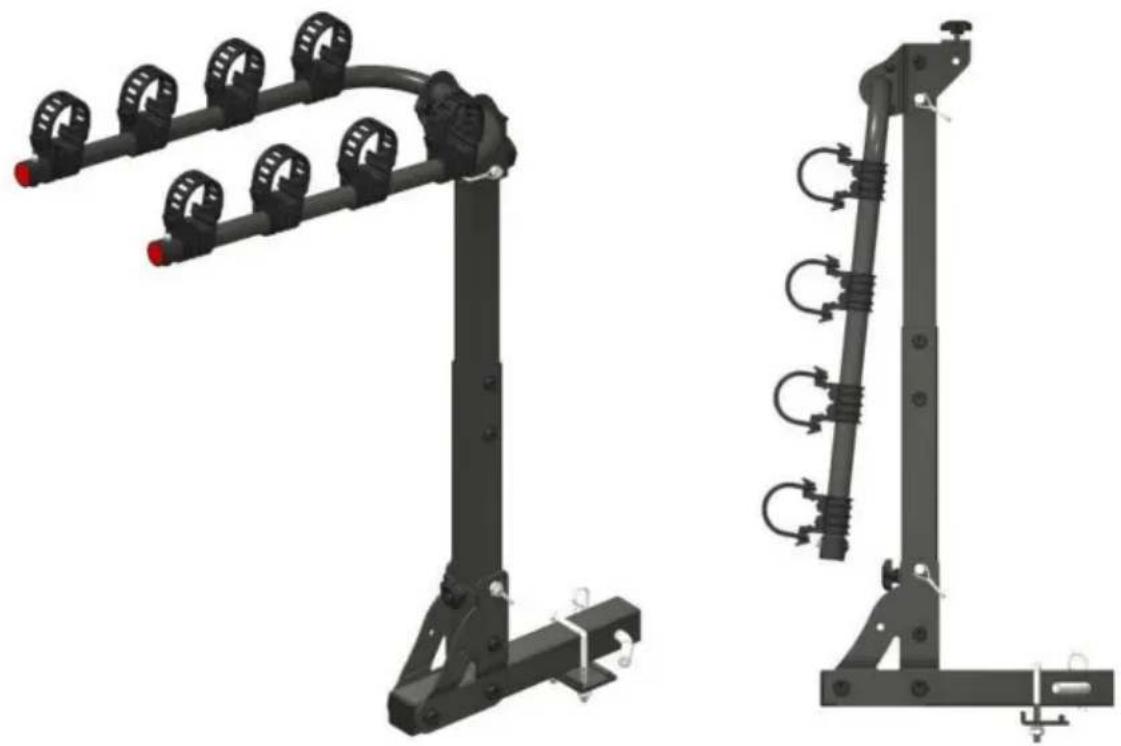

HITCH CYKELSTÄLLARE

MODELL: RC-1803H

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HITCH CYKELSTÄLLARE

MODELL: RC-1803H

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skador måste användarna bruksanvisningen noggrant.

läsa

PRODUKTPAREMETRAR

Modell	RC-1803H
Kapacitet (Cyklar)	4
Maximal belastning	150 lbs
Typ av fordonsservice	Bil, SUV, lastbil, släp
Tillämpning (Cyklar)	Landsvägscyklar/Dirtbikes
Monteringsstorlek	2 tum
Färg	Svart

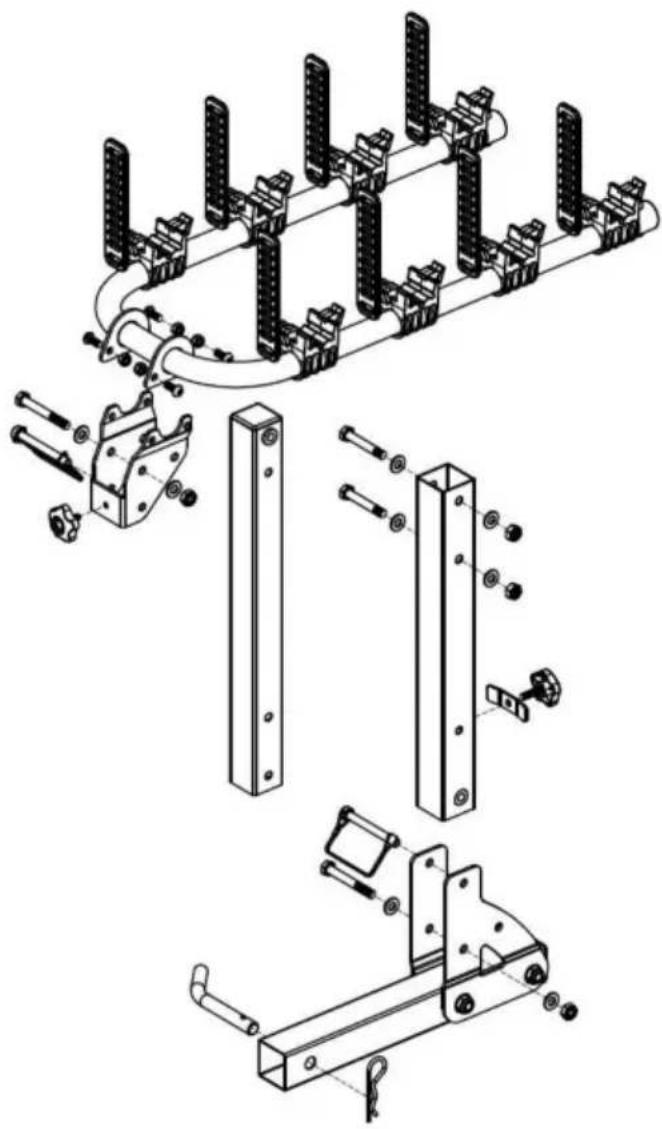

PACKLISTA

När du packar upp denna produkt, kontrollera att delarna som anges nedan är det ingår och inspektera noggrant för eventuella skador som kan ha uppstått under transport. Om någon del saknas eller är skadad, försök inte montera eller använda den produkt.

INGEN BILD		DELANTAL	ANTAL INGEN BILD			DELANTAL	ANTAL
A		Tvårbalkmontering	1	B		Trycktallrik	1
C		ÖvreKlämningTallrik	1	D		Vred M8*30	1
och		Lyftrör45*45*500	1	F		Vred M8*15	1
G		Stöd rör 50*50*450	1	H		Rem	1
		Stöd Montering	1	J		R Pin	1
K		Säkerhetsnål	2	L		Rem	8
M		Yttre hexagonal skruva M10*80	2	N		Platt bricka M10	8
DE		Extern hexagonal skruva M10*65	2	P		Locknut M10	4
F		Fast pivot Stift	1	R		Locknut M8	4
S		Halv rund huvud sexkant uttag skruva M8*20	4	T		Sexkantmutter M10	2
I		Brådskande plåtskruv M10	1	V		Pressplatta	1
I		Fjädra tvättmaskin M10	2	X		Platt bricka M10	2

SÄKERHETSINSTRUKTIONER

Läs dessa instruktioner noggrant och spara dem för framtida bruk. Om detta produkten skickas till en tredje part, då måste dessa instruktioner vara ingår.

När du använder produkten ska grundläggande säkerhetsföreskrifter alltid följas minska risken för skador inklusive följande:

DANGER

Risk för olyckor!

ÿ Eventuellt bakre överhäng på ett fordon får inte överstiga 60 % av hjulbasen eller 12,14 fot (3,7 m), vilket som är mindre.

De maximala måtten för alla fordon, inklusive dess last, är 8,2 fot (2,5 m) i bredd och 4,3 m (14 fot) på höjden. Ett fordon försett med en cykelhållare, tillsammans med några cyklar får inte överskrida dessa gränser.(Ta hänsyn till lastens proportionalitet mot fordonets storlek.)

ÿ När den installeras med denna produkt måste fordonets hastighet under nr omständigheter överstiger 75 mph (120 kmph). Observera alltid gällande hastighet gränser och andra trafikbestämmelser.

WARNING

Risk för skador!

ÿ När produkten är installerad, med eller utan cyklar lastade, kollision, skada på egendom och/eller personskada kan uppstå. Akta dig för den ökade dimensioner (längd/bredd/höjd) på fordonet innan backning och körning in i garage, stängda parkeringsplatser, en biltvätt, under broar, tunnelbanor eller tunnlar.

ÿ Underlåtenhet att korrekt installera denna produkt och/eller lasta cyklarna på produkten kan orsaka skador på fordonet och/eller cyklarna och kan leda till personskada.

ÿ Terrängkörning rekommenderas inte, särskilt när produkten är lastad. Detta kan leda till skador på fordonet, cyklarna eller produkten.

Trafiksäkerhet

CAUTION

Risk för olyckor!

ÿ Risk för olyckor! Plötsliga bromsar, abrupta starter och skarpa svängar måste vara undvikas så mycket som möjligt.
ÿ Den maximala hastigheten för att köra över farthinder får inte överstiga 6,2 mph (10 km/h).
ÿ Om det inte är möjligt att hålla sig inom 3,94 fot (1,2 m) gränsen bortom baksidan av fordon ska en varningssignal bäras på cykelns yttersta del.
ÿ En varningssignal måste under dagen vara en färgglad flagga eller bit av material, med varje sida minst 30 cm lång, och om du kör på natten, en röd ljus som kan ses på minst 200 m (656 ft).
ÿ När produkten är monterad, navigeringsparametrar (böjar och bromsning) för fordon ändras, speciellt när det är lastat (särskilt sidvind känslighet). Körrutinerna bör anpassas. Fordonet kör egenskaper och bromsbeteende ändras när laster bärs på produkt.
ÿ När du bär last på produkten måste körhastigheten justeras beroende på yttre förhållanden som vägytor, sidovindar, allmänt trafiksituationer etc. Det rekommenderas att hålla sig till gällande hastighetsgränser för vilken väg som helst!
ÿ Inaktivera det automatiska öppningssystemet för bakluckan när du använder denna produkt om fordonet är utrustat med denna funktion. Manövrera bakluckan manuellt.
ÿ Öppna bakluckan enligt instruktionerna när cyklar är lastade på denna produkt.

Produktsäkerhet

ÿ Montering ska utföras enligt instruktionerna.
ÿ Håll barn och husdjur borta när du monterar produkten.
ÿ Använd inte denna produkt om några delar saknas, är skadade eller slitna.
ÿ Denna produkt bör endast installeras, underhållas och användas av en erfaren vuxen. Om du är osäker, rådfråga en professionell.

ÿ Denna produkt är utformad så att, med korrekt montering, montering och drift orsakar inga skador på fordonet.
ÿ Dra inte åt fästelementen för hårt.
ÿ Denna produkt är designad för att monteras direkt på ett fordon och har en 2-tums storlek lifta.
ÿ Den här produkten är inte utformad för att motstå extrema väderförhållanden, speciellt kustluften.

VARSEL

ÿ Kontrollera spelrummet. Det är förarens ansvar att se till att det finns tillräckligt utrymme. Detta beror på fordonet, lasten och vägen.

Frigången bör ta hänsyn till avståndet från bakhjulen och rörelser orsakade av uppfartsramper och farthinder. Det borde det vara mellan 12" och 15" (30 och 38 cm).

ÿ Använd inte denna produkt för andra ändamål än att bära cyklar. Gör inte det modifiera alla komponenter i produkten.
ÿ Överskrid inte den maximala lastkapaciteten, och bär inte fler cyklar än rekommenderas för varje modell.
ÿ Använd alltid säkerhetsremmen för att fästa cyklarna på denna produkt. Byt ut någon säkerhetsrem vid första tecken på slitage.
ÿ Se till att det finns ett säkert avständ mellan cyklarna och marken, speciellt när man går in på en uppfart. Denna produkt är för att bära standardcykel ramar. Transportera inte tandem- eller liggcyklar.
ÿ Transportera inte cyklar med tillbehör som barnstolar, väskor, hjulkapslar, helcykelöverdrag eller motorer.
ÿ Alla lösa eller avtagbara delar och tillbehör till cyklar (egoolbars, baby bärare, pumpar etc.) måste tas bort innan du laddar den på denna produkt.
ÿ Låt inte barn klättra på eller leka med produkten.
ÿ För bränsleekonomi och säkerheten för andra trafikanter måste denna produkt vara demonteras från fordonet när den inte används.
ÿ Håll ett säkert avständ mellan avgasröret och cykeln/cyklarna så att avgasvärme kan inte påverka cykeln/cyklarna eller remmarna. Se till att cykeldäcken är

inte direkt bakom avgasröret.

ÿ Använd extra skydd för att skydda cyklarna och bakluckan från repor om nödvändig.

ÿ Placera alltid den största/tyngsta cykeln närmast fordonet först, och placera sedan andra utåt i storleksordning.

ÿ Fordonet ska vara i gott skick i det område där produkten befinner sig belägen.

ÿ Montera inte på någon typ av släp eller husbil, inklusive klass B-fordon.

Inspektion

ÿ Undersök regelbundet produkten för korrosion, slitage. Sluta använda produkten vid första tecken på skada eller om delar lossnar.

ÿ Se regelbundet till att all hårdvara, skruvar, remmar, knoppar och nav i denna produkten är ordentligt åtdragna.

ÿ Efter varje ny installation av denna produkt på fordonet och efter varje ny lastning måste produkten och lasterna kontrolleras efter en kort körtid (max 30 minuter på en dålig väg eller 31,1 mi (50 km) på en vanlig väg) och dra åt igen vid behov.

ÿ Skruvanslutningarna mellan denna produkt och fordonet måste kontrolleras för ett stadigt säte med jämna mellanrum - senast efter var 310,7 mi (500 km) - och dra åt vid behov, särskilt under längre resor. Vid fattiga vägförhållandena bör kontrollen av skruvförbanden upprepas varje gång 2 timmar.

ÿ Före varje resa, alla anslutningar av skruvarna, grundstället och tillbehör och andra stöd måste kontrolleras för fasthet och täthet. Dra åt vid behov.

ÿ Efter raster, under vilka fordonet med denna produkt lämnas utan övervakning måste alla tillgängliga fästen av produkten och lasten vara kontrolleras för styrka och funktionalitet (undersökning för skadlig yttre influenser)!

Före första användningen

ÿ Kontrollera produkten för transportskador.

ÿ Ta bort allt förpackningsmaterial.
ÿ Rengör fordonet före installation, särskilt de delar som kommer in i

kontakt med denna produkt.

ÿ Rengör ytan på denna produkt innan du installerar den här produkten.

INSTALLATIONSANVISNING

1× par skyddshandskar
1× 200 mm justerbar skiftnyckel
1× 17mm skiftnyckel
1× 13mm skiftnyckel
1× 5 mm insexnyckel

Tips: Denna produkt ingår inte verktyg.

1. Monteringsprocedurer

1

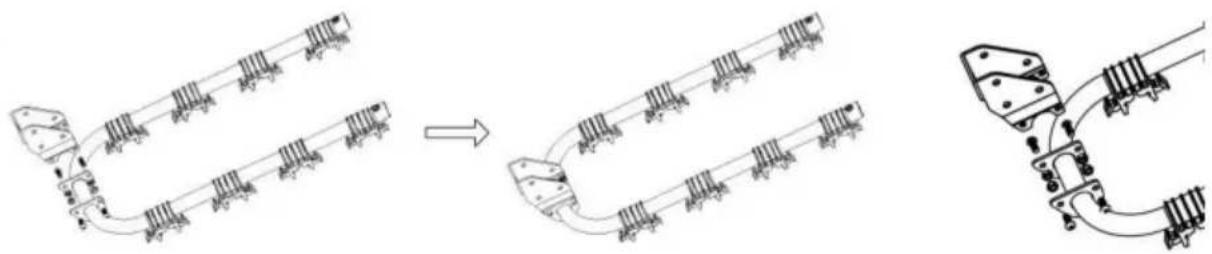

Montera delarna A, C, S och R (vänd inte om riktningen för del C som visas i figuren), och dra åt alla skruvar med hjälp av verktyg som en 13 mm skiftnyckel och en 5 mm insexnyckel.

2

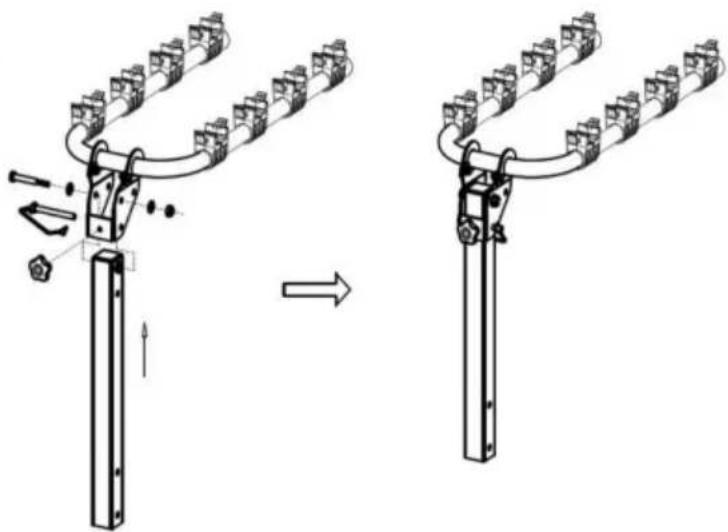

komponenten i steg 1, som visas i figuren och rikta in de tomma hålens positioner.

Ta delarna Kx1, Ox1, Rx1 och Px2 för montering och dra åt skruvarna. När du är klar installerar du vredet F.

Obs: Före installation, öppna säkerhetsspännet på K.

3

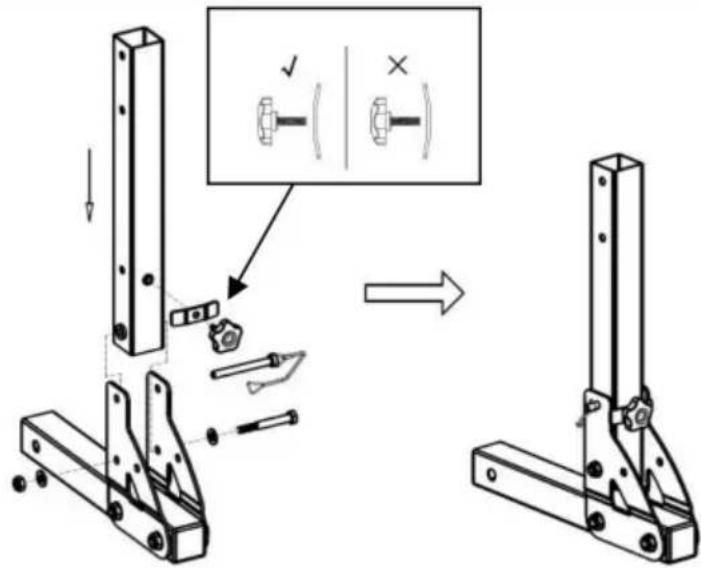

Efter att ha riktat in installationshålen för G och I som visas i

figuren, ta delarna Kx1, Mx1, Px1 och Nx2 för montering och

åtdragning av skruvar. Efter

färdigställandet, ta B och D för installation och

åtdragning.

Obs: Före installation, öppna säkerhetsspännet på K först.

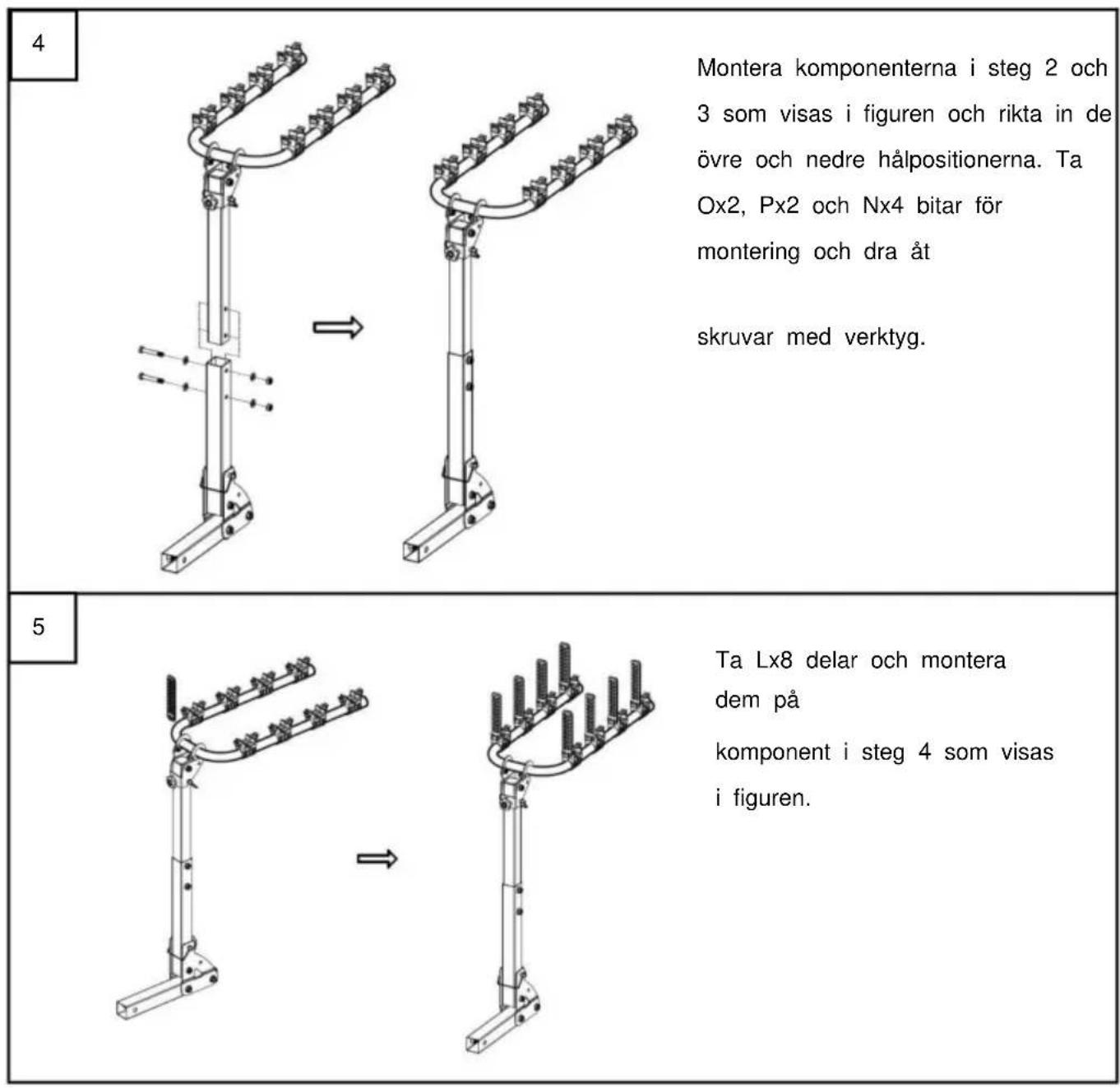

Montera komponenterna i steg 2 och 3 som visas i figuren och rikta in de övre och nedre hålpositionerna. Ta Ox2, Px2 och Nx4 bitar för montering och dra åt skruvar med verktyg. 5 Ta Lx8 delar och montera dem på komponent i steg 4 som visas i figuren.

2. Installationsprocedurer

6

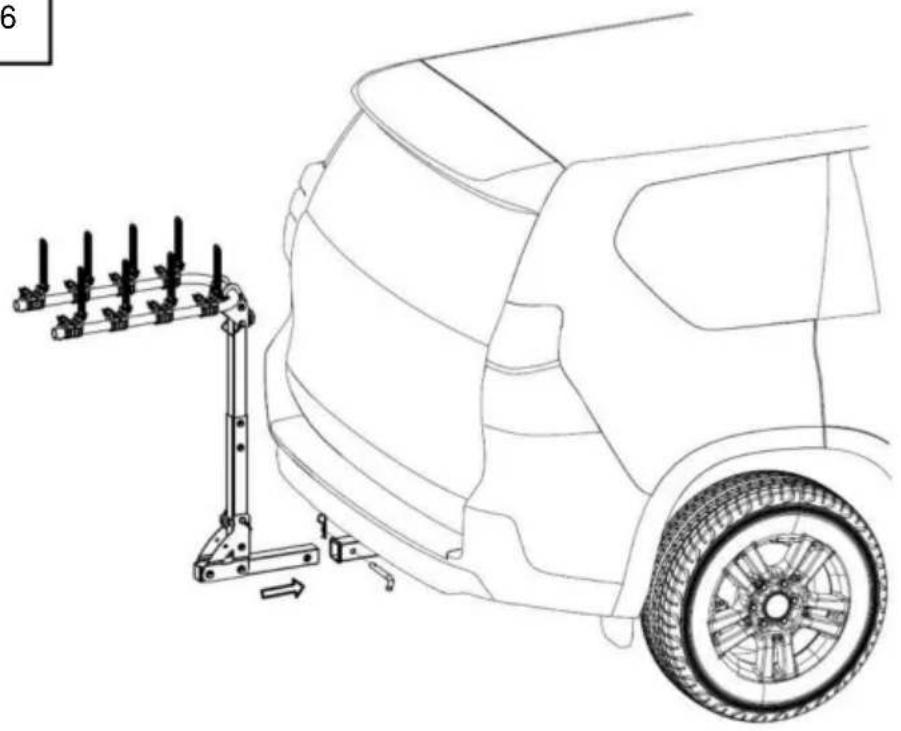

Installera produkten från steg 5 på det fasta fästet på baksidan av bilen som visas på bilden. Ta Q-stiftet och för det genom stifthålet, och använd J-stiftet för att föra det genom det cirkulära hålet på Q-stiftet för att säkerställa att stiftet inte falla av.

7

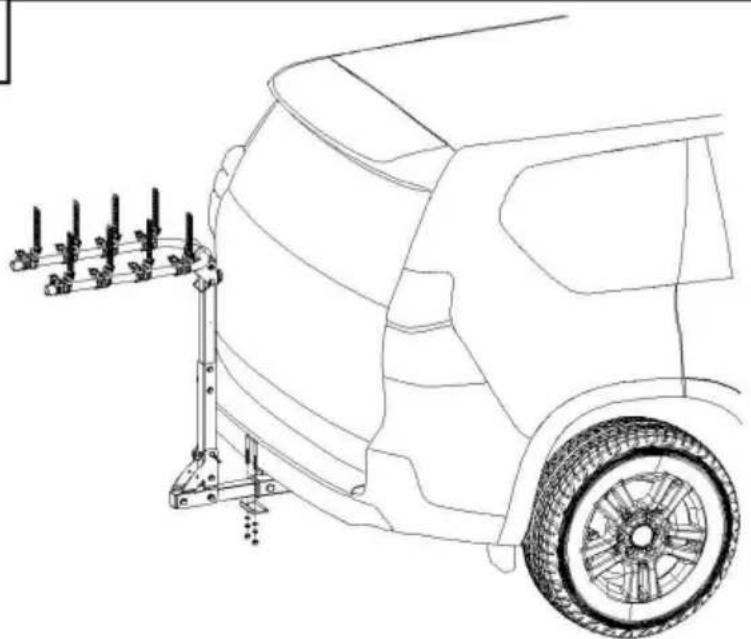

Efter att ha slutfört steg 6, ta bort T-, U-, V-, W- och X-tillbehören som visas i figuren för öppningsmontering, och se till att T-muttern dras åt med en skiftnyckel verktyg.

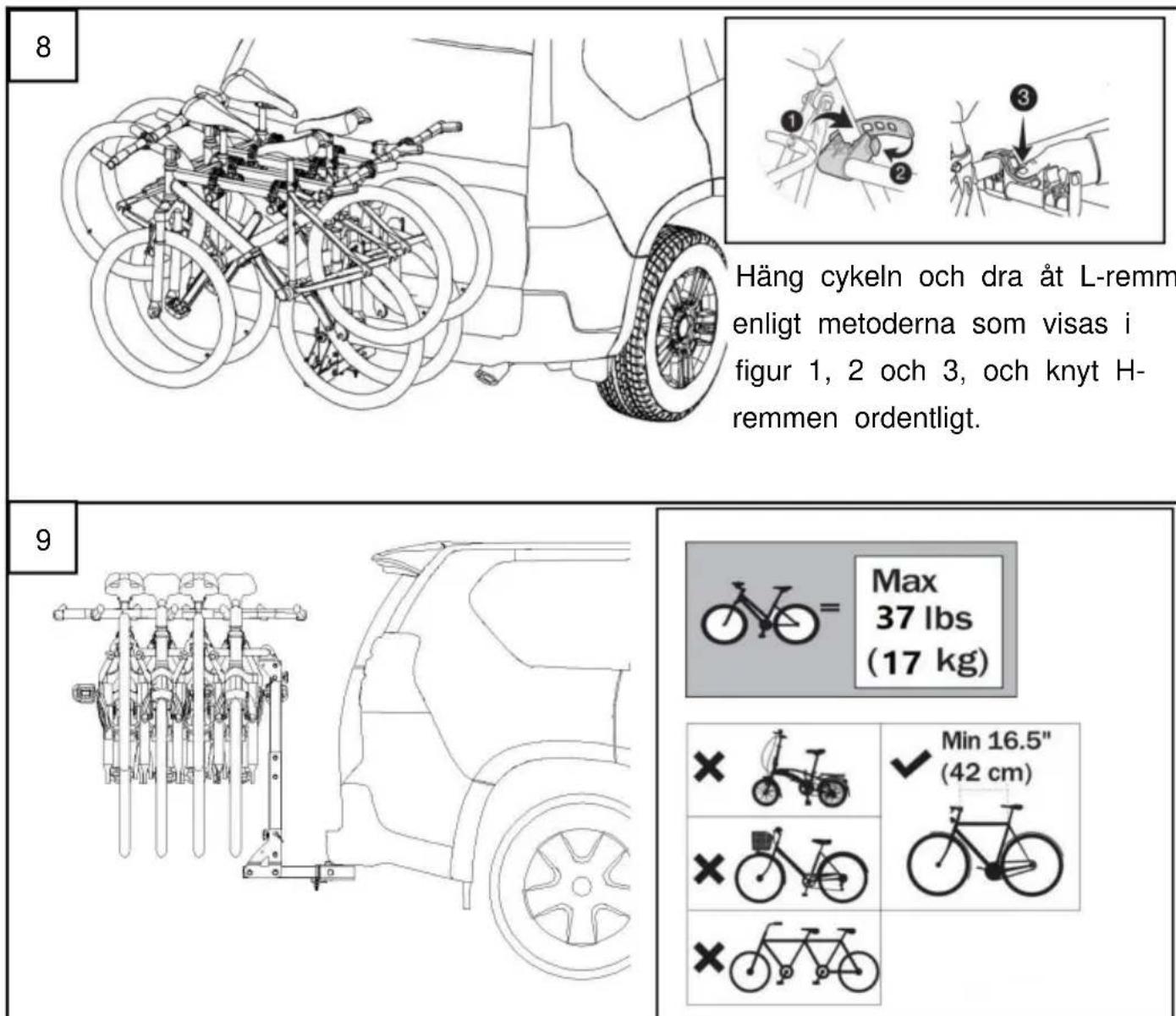

Häng cykeln och dra åt L-remmen enligt metoderna som visas i figur 1, 2 och 3, och knyt H-remmen ordentligt.

Obs: Vissa modeller av cyklar kan inte använda denna produkt. Maximal lastkapacitet 37 lbs x4.

10

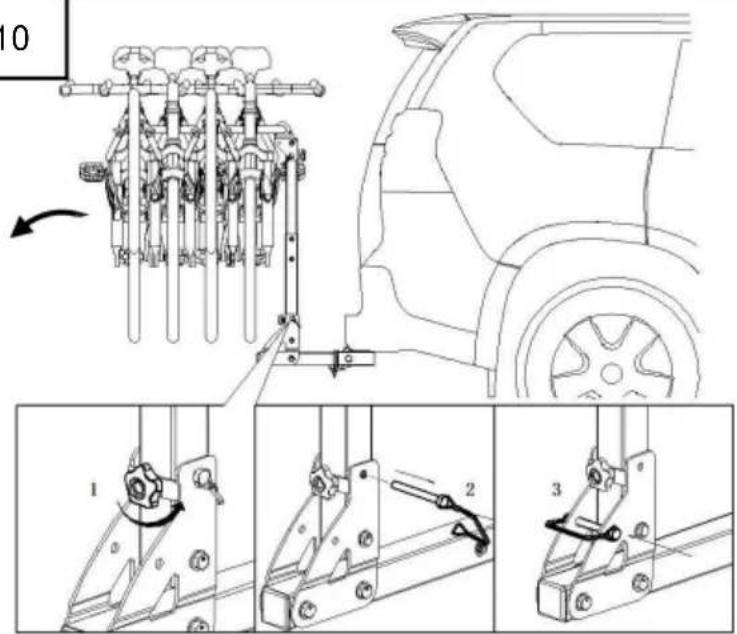

Vid det här laget, om du vill öppna bakluckan på bilen, vänligen följ ordningen på 1-2-3.

Obs: Denna operation måste utföras av två eller flera personer, en person som håller i cykeln och ramen, och den andra personen sätter i och tar bort K säkerhetsnålen.

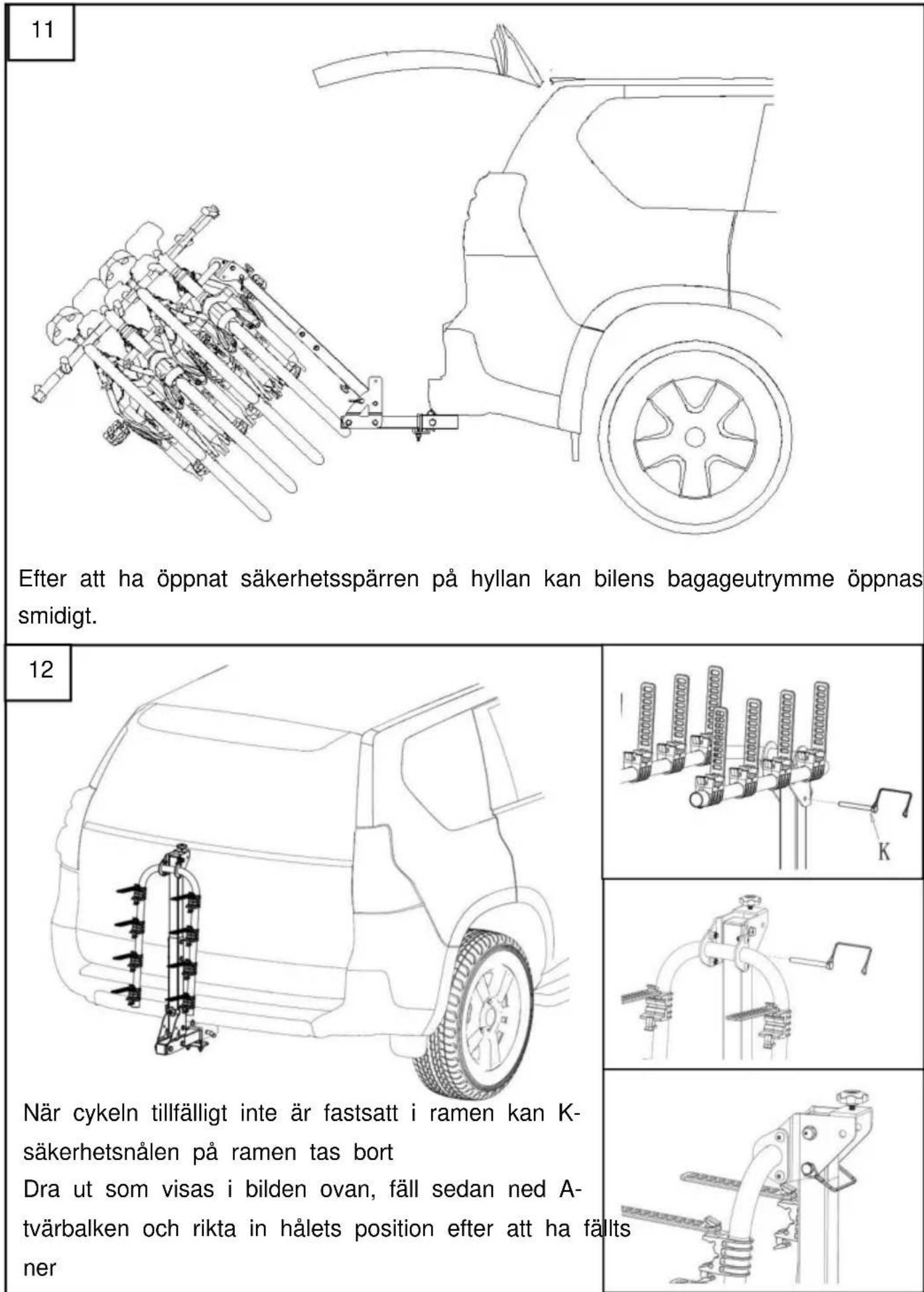

Efter att ha öppnat säkerhetsspärren på hyllan kan bilens bagageutrymme öppnas smidigt.

När cykeln tillfälligt inte är fastsatt i ramen kan K-säkerhetsnålen på ramen tas bort Dra ut som visas i bilden ovan, fäll sedan ned A-tvärbalken och rikta in hålets position efter att ha fällts ner

RENGÖRING OCH UNDERHÅLL

FÖRSIKTIGHET

ÿ Risk för skador! Ta inte produkten genom en biltvätt.

Rengöring

ÿ Använd endast vattenlösliga rengöringsmedel vid rengöring av fordon och produkter.
ÿ Använd aldrig frätande rengöringsmedel, stålborstar, slipande skurmedel, metall eller vassa redskap för att rengöra produkten.

Underhåll

ÿ Denna produkt måste alltid rengöras och underhållas, särskilt på vintern.
ÿ Skruvar, muttrar och lås (om sådana finns) måste smörjas med jämna mellanrum.
ÿ Förvara produkten på en sval och torr plats borta från barn och husdjur, helst i dess originalförpackning.
