BEDIENUNGSANLEITUNG RC-1803H Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

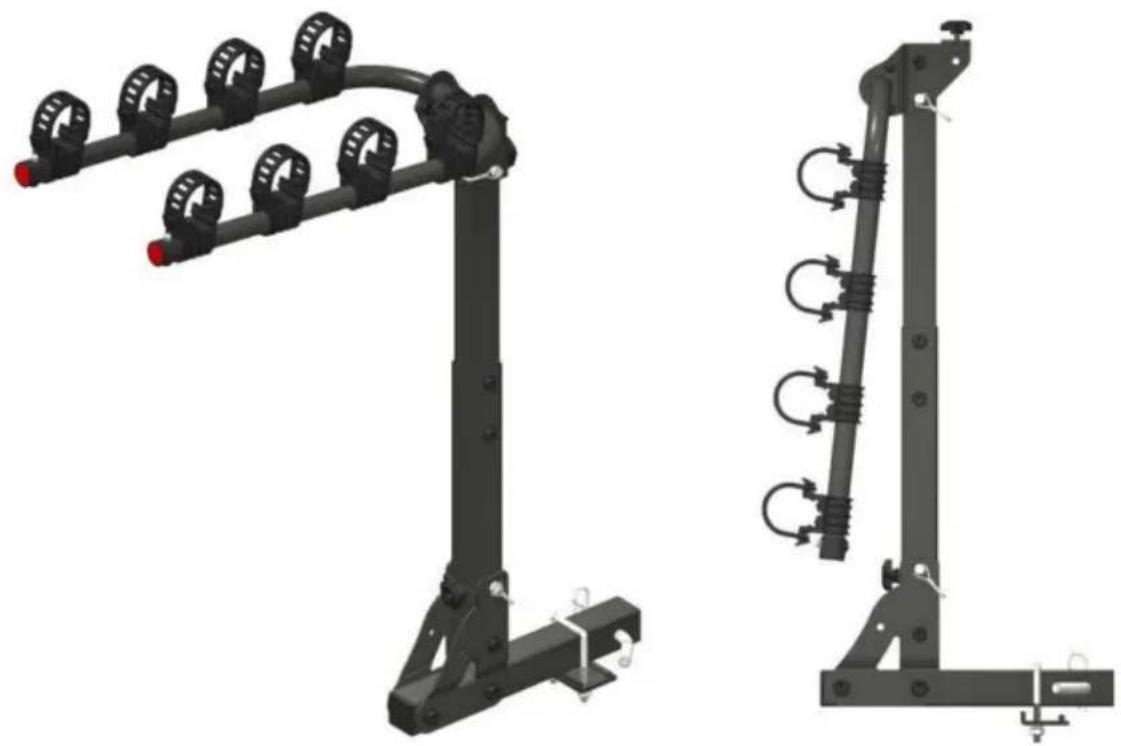

FAHRRADTRÄGER FÜR DIE KUPPLUNG

MODELL: RC-1803H

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

FAHRRADTRÄGER FÜR DIE KUPPLUNG

MODELL: RC-1803H

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer die

Lesen Sie die Bedienungsanleitung sorgfältig durch.

PRODUKTPARAMETER

Modell	RC-1803H
Kapazität (Fahrräder)	4
Maximale Belastung	150 Pfund
Fahrzeugservicetyp	Auto, SUV, LKW, Anhänger
Anwendbarkeit (Fahrräder)	Rennräder/Dirtbikes
Montagegröße	2 Zoll
Farbe	Schwarz

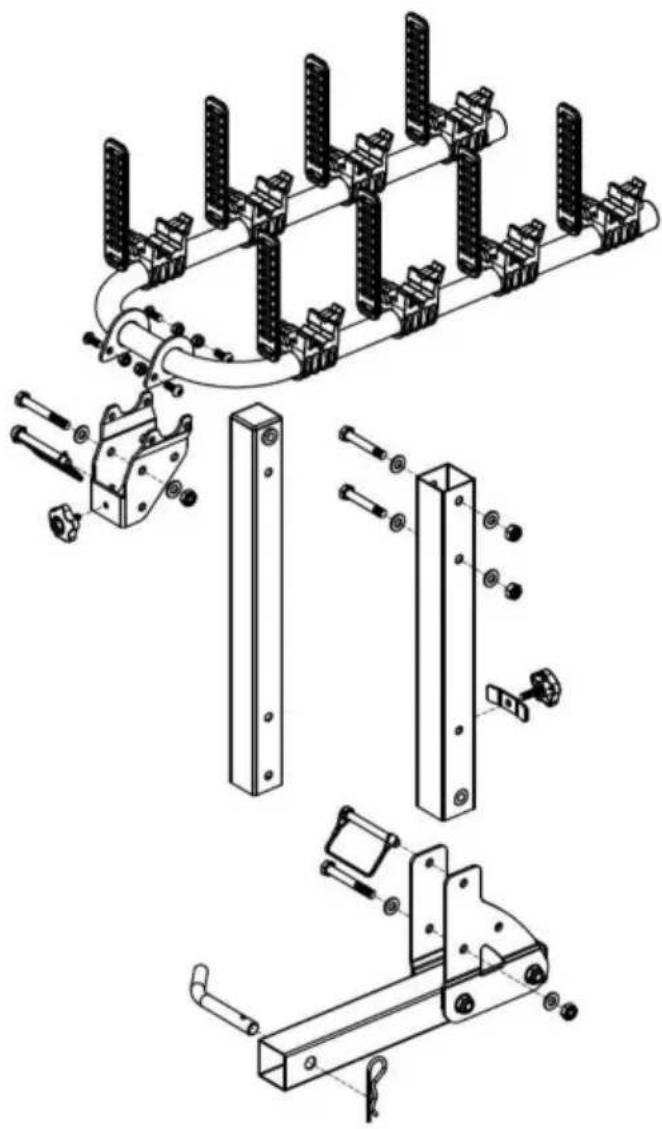

PACKLISTE

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile vorhanden sind. enthalten und sorgfältig auf eventuelle Schäden prüfen, die während

Transport. Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das

Produkt.

KEIN	BILD	TEIL NUMMER	MENGE	KEIN	BILD	TEIL NUMMER	Menge
A		Querträger Montage	1	B		Druck Platte	1
C		Obere Klemmen Platte	1	D		Knopf M8*30	1
UNO		Hubrohr 45*45*500	1	F		Knopf M8*15	1
G		UnterstützungRohr50*50*450	1	H		Gurt	1
		UnterstützungMontage	1	J		R-Pin	1
K		Sicherheitsnadel	2	M		Gurt	8
M		Äußere sechseckigschraubenM10*80	2	N		UnterlegscheibeM10	8
DER		Extern sechseckigschraubenM10*65	2	P		HutmutterM10	4
Q		Fester DrehpunktStift	1	R		HutmutterM8	4
S		HalbrundKopf SechskantBuchse schraubenM8*20	4	T		SechskantmutterM10	2
IN		DrückenPlattenschraubeM10	1	V		Pressplatte	1
IN		FrühlingWaschmaschineM10	2	X		UnterlegscheibeM10	2

SICHERHEITSHINWEISE

Lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für den späteren Gebrauch auf. Wird das Produkt an Dritte weitergegeben, so ist diese Anleitung enthalten.

Bei der Verwendung des Produkts sollten immer grundlegende Sicherheitsvorkehrungen getroffen werden, um Reduzieren Sie das Verletzungsrisiko, unter anderem durch Folgendes:

DANGER

Unfallgefahr!

Der hintere Überhang eines Fahrzeugs darf 60 % des Radstands nicht überschreiten oder 12,14 Fuß (3,7 m), je nachdem, welcher Wert kleiner ist.

Die maximalen Abmessungen für jedes Fahrzeug, einschließlich seiner Ladung, betragen 8,2 Fuß (2,5 m) in der Breite und 4,3 m in der Höhe. Ein Fahrzeug mit Fahrradträger, mit Fahrrädern dürfen diese Grenzen nicht überschreiten. (Berücksichtigen Sie die Proportionalität der Ladung zur Fahrzeuggröße.)

Bei Einbau dieses Produktes darf die Geschwindigkeit des Fahrzeugs unter keinen Umständen Umstände überschreiten 75 mph (120 km/h). Beachten Sie immer die geltenden Geschwindigkeits Grenzwerte und andere Verkehrsvorschriften.

WARNING

Beschädigungsgefahr!

- Wenn das Produkt installiert ist, mit oder ohne Fahrräder geladen, Kollision, Es können Sachschäden und/oder Verletzungen auftreten. Achten Sie auf die erhöhte Abmessungen (Länge/Breite/Höhe) des Fahrzeugs vor dem Rückwärtsfahren und Fahren in Garagen, geschlossenen Parkplätzen, einer Autowaschanlage, unter Brücken, U-Bahnen oder Tunnel.

ÿ Unsachgemäße Installation des Produkts und/oder Verladen der Fahrräder auf das Produkt kann zu Schäden am Fahrzeug und/oder den Fahrrädern führen und kann zur Folge haben, oder Personenschäden.

ÿ Vom Fahren im Gelände wird abgeraten, insbesondere wenn das Produkt beladen ist. Dies kann zu Schäden am Fahrzeug, den Fahrrädern oder dem Produkt führen.

Sicherheit im Straßenverkehr

CAUTION

Unfallgefahr!

ÿ Unfallgefahr! Plötzliches Bremsen, abruptes Anfahren und scharfe Kurven müssen so weit wie möglich vermieden werden.

Die Höchstgeschwindigkeit beim Überfahren von Bremsschwellen darf 10 km/h nicht überschreiten. (10 km/h).

ÿ Wenn es nicht möglich ist, den Abstand von 1,2 m hinter dem Fahrzeug einzuhalten, Fahrzeug muss am äußersten Teil des Fahrrads ein Warnsignal angebracht sein.

y Ein Warnsignal muss tagsüber eine leuchtend bunte Flagge oder ein Stück Material, mit einer Seitenlänge von mindestens 30 cm, und bei Nachtfahrten ein rotes Licht, das mindestens 200 m weit sichtbar ist.

ÿ Sobald das Produkt montiert ist, werden die Navigationsparameter (Kurven und Bremsen) des Fahrzeug verändert sich, insbesondere bei Beladung (insbesondere Seitenwind Empfindlichkeit). Fahrgewohnheiten sollten angepasst werden. Das Fahrverhalten des Fahrzeugs Eigenschaften und Bremsverhalten ändern sich bei Belastung der Produkt.

ÿ Beim Transportieren von Lasten auf dem Produkt muss die Fahrgeschwindigkeit angepasst werden je nach äußeren Bedingungen wie Straßenoberflächen, Seitenwind, allgemeine Verkehrssituationen usw. Es wird empfohlen, die geltenden Geschwindigkeitsbegrenzungen einzuhalten für jede Straße!

ÿ Deaktivieren Sie bei Verwendung dieses Produkts die automatische Heckklappenöffnung, wenn die Das Fahrzeug ist mit dieser Funktion ausgestattet. Bedienen Sie die Heckklappe manuell.

ÿ Öffnen Sie die Heckklappe gemäß Anleitung, wenn Fahrräder darauf geladen werden. Produkt.

Produktsicherheit

ÿ Die Montage muss gemäß Anleitung erfolgen.

ÿ Halten Sie Kinder und Haustiere während der Montage des Produkts fern.

ÿ Verwenden Sie dieses Produkt nicht, wenn Teile fehlen, beschädigt oder abgenutzt sind.

ÿ Dieses Produkt darf nur von einem autorisierten erfahrener Erwachsener. Im Zweifelsfall einen Fachmann konsultieren.

ÿ Dieses Produkt ist so konstruiert, dass es bei ordnungsgemäßer Montage, Befestigung und Bei der Bedienung entstehen keine Schäden am Fahrzeug.
ÿ Ziehen Sie die Befestigungselemente nicht zu fest an.
Y Dieses Produkt ist für die direkte Montage an einem Fahrzeug konzipiert und hat eine Größe von 2 Zoll Anhängerserpflung.
ÿ Dieses Produkt ist nicht für extreme Wetterbedingungen ausgelegt, insbesondere Küstenluft.

BEACHTEN

ÿ Überprüfen Sie den Abstand. Es liegt in der Verantwortung des Fahrers, sicherzustellen, dass ausreichend Bodenfreiheit. Diese ist abhängig vom Fahrzeug, der Ladung und der Fahrbahn. Der Abstand sollte den Abstand zwischen den Hinterrädern und dem Bewegungen durch Auffahrtsrampen und Bremsschwellen. Es sollte zwischen 12" und 15" (30 und 38 cm).

Y Verwenden Sie dieses Produkt nicht für andere Zwecke als den Transport von Fahrrädern. keine Komponenten des Produkts verändern.

ÿ Überschreiten Sie nicht die maximale Zuladung und transportieren Sie nicht mehr Fahrräder als für jedes Modell empfohlen.

Y Verwenden Sie immer den Sicherheitsgurt, um die Fahrräder an diesem Produkt zu befestigen. Sicherheitsgurt bei ersten Verschleißerscheinungen.

ÿ Sorgen Sie für einen Sicherheitsabstand zwischen den Fahrrädern und dem Boden. insbesondere beim Einfahren in eine Einfahrt. Dieses Produkt ist für den Transport von Standard-Fahrrädern Rahmen. Transportieren Sie keine Tandems oder Liegeräder.

y Transportieren Sie keine Fahrräder mit Anbauteilen wie Kindersitzen, Fahrradtaschen, Radkappen, Komplettabdeckungen fürs Fahrrad oder Motoren.

Y Alle losen oder abnehmbaren Teile und Zubehörteile von Fahrrädern (z. B. Träger, Pumpen usw.) müssen vor dem Laden auf dieses Produkt entfernt werden.

ÿ Lassen Sie Kinder nicht auf das Produkt klettern oder damit spielen.

ÿ Aus Gründen der Kraftstoffeinsparung und der Sicherheit anderer Verkehrsteilnehmer muss dieses Produkt Bei Nichtgebrauch vom Fahrzeug abmontiert.

Y Halten Sie einen Sicherheitsabstand zwischen dem Auspuffrohr und dem Fahrrad ein, so dass das Die Abwärme kann das Fahrrad oder die Gurte nicht beeinträchtigen. Stellen Sie sicher, dass die Fahrradreifen

nicht direkt hinter dem Auspuffrohr.

ÿ Verwenden Sie zusätzliche Schutzvorrichtungen, um die Fahrräder und die Heckklappe vor Kratzern zu schützen, wenn notwendig.
ÿ Stellen Sie das größte/schwerste Fahrrad immer zuerst nah an das Fahrzeug und Dann platzieren Sie die anderen in der Reihenfolge ihrer Größe nach außen.
ÿ Das Fahrzeug muss in dem Gebiet, in dem das Produkt eingesetzt wird, in gutem Zustand sein. befindet.
ÿ Nicht an Anhängern oder Wohnmobilen jeglicher Art montieren, einschließlich Fahrzeugen der Klasse B.

Inspektion

ÿ Überprüfen Sie das Produkt regelmäßig auf Korrosion und Verschleiß. Produkt bei ersten Anzeichen von Beschädigung oder wenn sich Teile lösen.

ÿ Überprüfen Sie regelmäßig, dass alle Teile, Schrauben, Riemen, Knöpfe und Naben dieses Produkt sind sicher befestigt.

y Nach jeder Neuinstallation dieses Produkts am Fahrzeug und nach jeder Neuinstallation Beladung, das Produkt und die Ladung müssen nach einer kurzen Fahrzeit überprüft werden (maximal 30 Minuten auf einer schlechten Straße oder 50 km auf einer normalen Straße) und bei Bedarf nachziehen.

Die Schraubverbindungen zwischen diesem Produkt und dem Fahrzeug müssen überprüft werden auf festen Sitz in regelmäßigen Abständen - spätestens alle 500 km - und bei Bedarf nachgezogen werden, insbesondere bei längeren Fahrten. Bei schlechtem Straßenverhältnissen sollte die Kontrolle der Schraubverbindungen alle 2 Stunden.

ÿ Vor jeder Fahrt müssen alle Verbindungen der Schrauben, des Grundträgers und Befestigungen und andere Halterungen müssen auf Festigkeit und Dichtheit überprüft werden. Bei Bedarf festziehen.

ÿ Nach Betriebspausen, bei denen das Fahrzeug mit diesem Produkt ohne Unter Aufsicht müssen alle zugänglichen Befestigungen des Produkts und der Last auf Festigkeit und Funktionalität geprüft (Untersuchung auf schädliche äußere Einflüsse Einflüsse)!

Vor dem ersten Gebrauch

ÿ Prüfen Sie das Produkt auf Transportschäden.

ÿ Entfernen Sie sämtliches Verpackungsmaterial.
ÿ Reinigen Sie das Fahrzeug vor dem Einbau, insbesondere die Teile, die in

Kontakt mit diesem Produkt.

ÿ Reinigen Sie die Oberfläche dieses Produkts, bevor Sie es installieren.

INSTALLATIONSANLEITUNG

Benötigtes Werkzeug:

1 × Paar Schutzhandschuhe
1 × 200 mm verstellbarer Schraubenschlüssel
1 × 17 mm Schraubenschlüssel
1 × 13 mm Schraubenschlüssel
1× 5mm Inbusschlüssel

Tipp: Dieses Produkt enthält nicht

Werkzeuge.

1. Montageverfahren

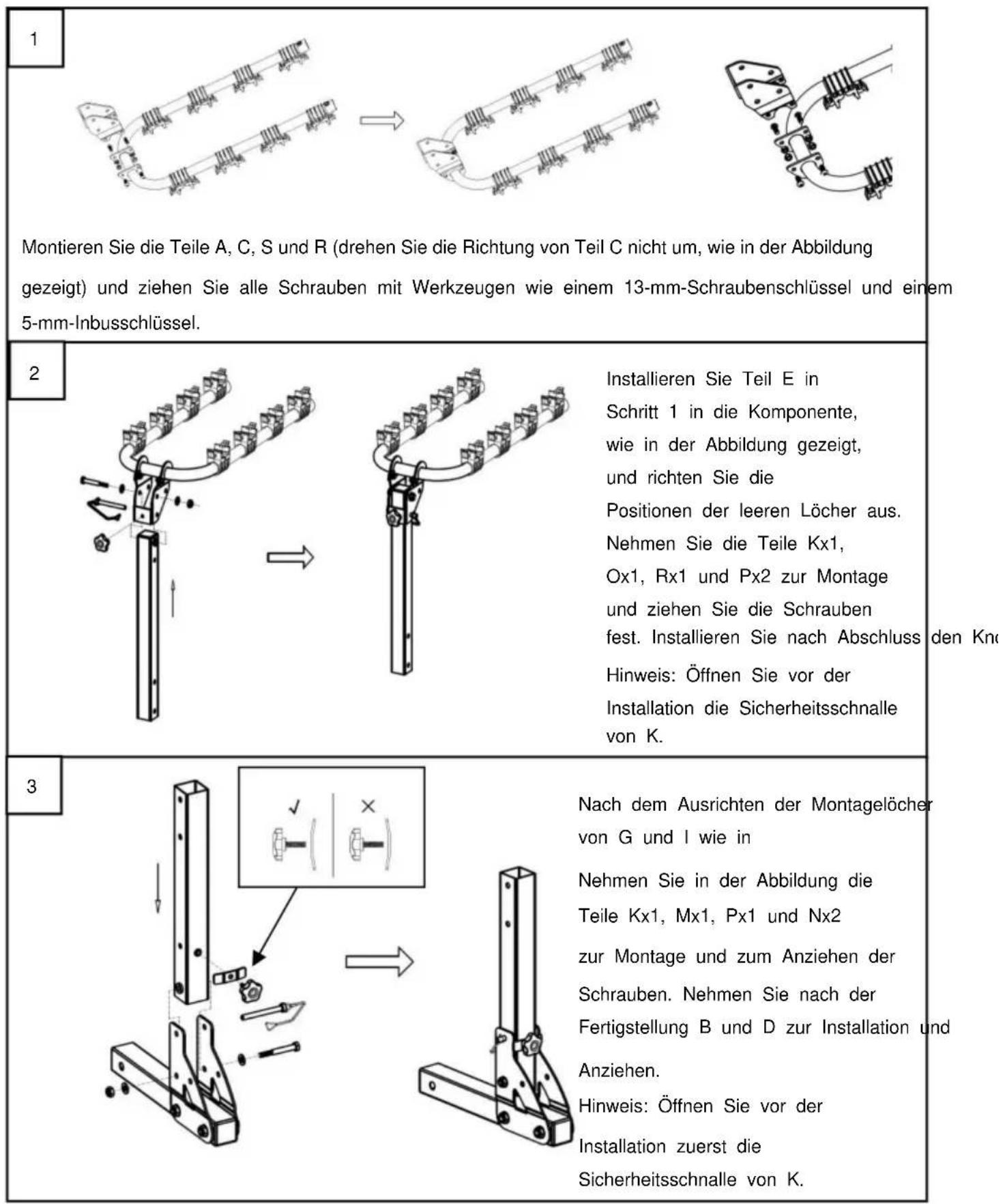

Montieren Sie die Teile A, C, S und R (drehen Sie die Richtung von Teil C nicht um, wie in der Abbildung gezeigt) und ziehen Sie alle Schrauben mit Werkzeugen wie einem 13-mm-Schraubenschlüssel und einem 5-mm-Inbusschlüssel. 2 Installieren Sie Teil E in Schritt 1 in die Komponente, wie in der Abbildung gezeigt, und richten Sie die Positionen der leeren Löcher aus. Nehmen Sie die Teile Kx1, Ox1, Rx1 und Px2 zur Montage und ziehen Sie die Schrauben fest. Installieren Sie nach Abschluss den KnHinweis: Öffnen Sie vor der Installation die Sicherheitsschnalle von K. 3 Nach dem Ausrichten der Montagelöcher von G und I wie in Nehmen Sie in der Abbildung die Teile Kx1, Mx1, Px1 und Nx2 zur Montage und zum Anziehen der Schrauben. Nehmen Sie nach der Fertigstellung B und D zur Installation und Anziehen. Hinweis: Öffnen Sie vor der Installation zuerst die Sicherheitsschnalle von K.

4

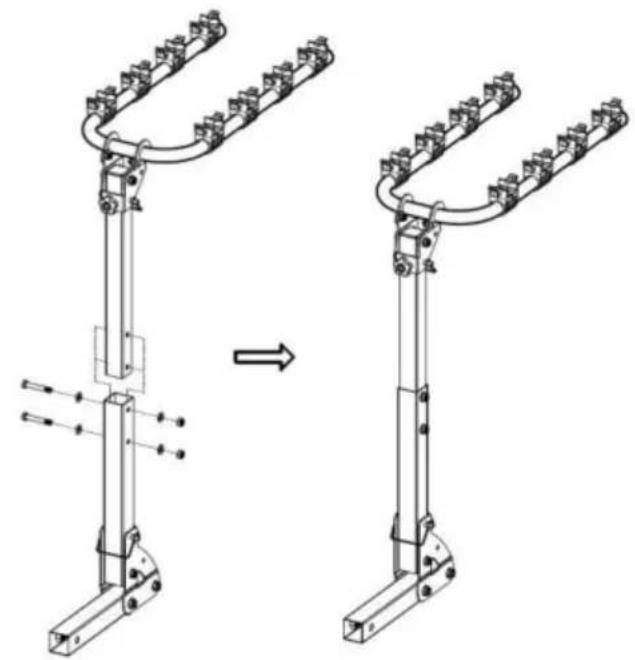

Montieren Sie die Komponenten aus Schritt 2 und 3 wie in der Abbildung gezeigt und richten Sie die oberen und unteren Lochpositionen aus. Nehmen Sie die Teile Ox2, Px2 und Nx4 für die Montage und ziehen Sie die Schrauben mit Werkzeug.

5

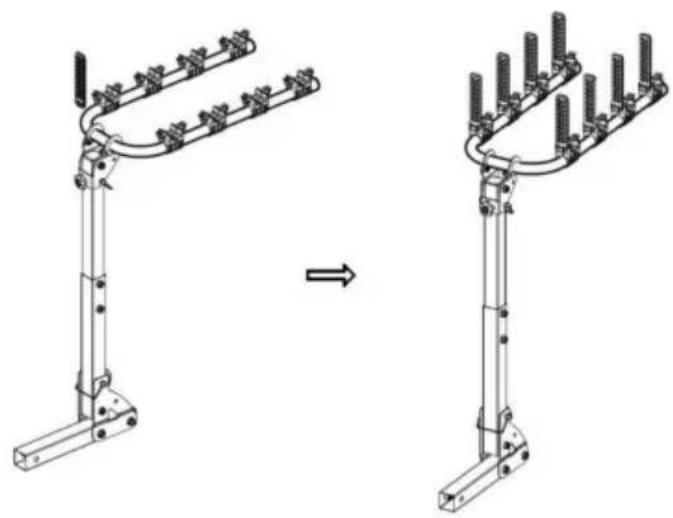

Nehmen Sie Lx8-Teile und montieren Sie diese auf dem Komponente in Schritt 4 wie in der Abbildung gezeigt.

2. Installationsverfahren

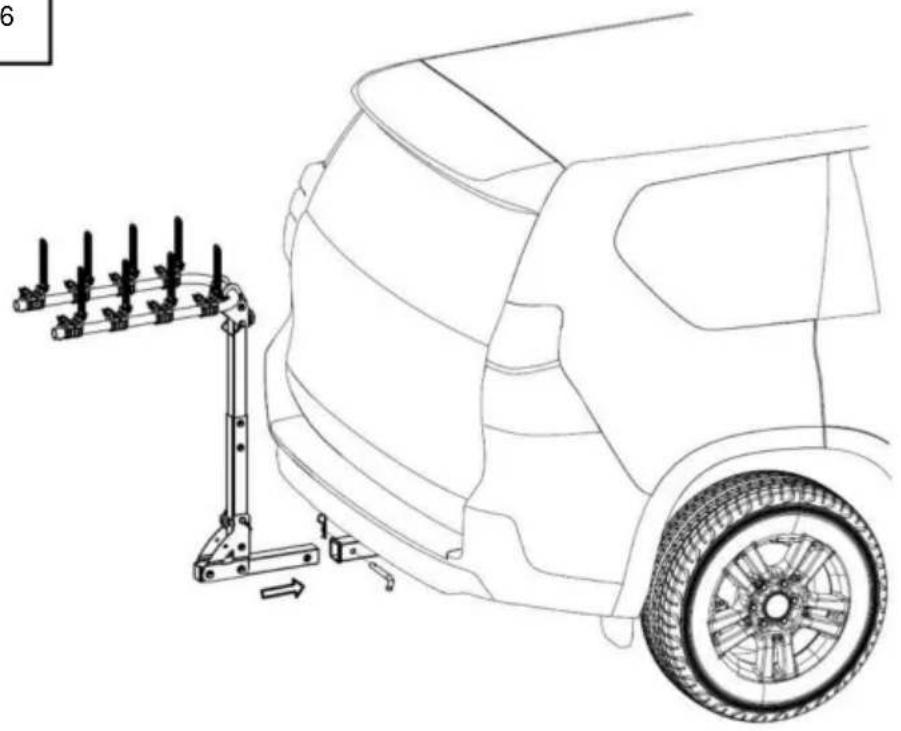

6

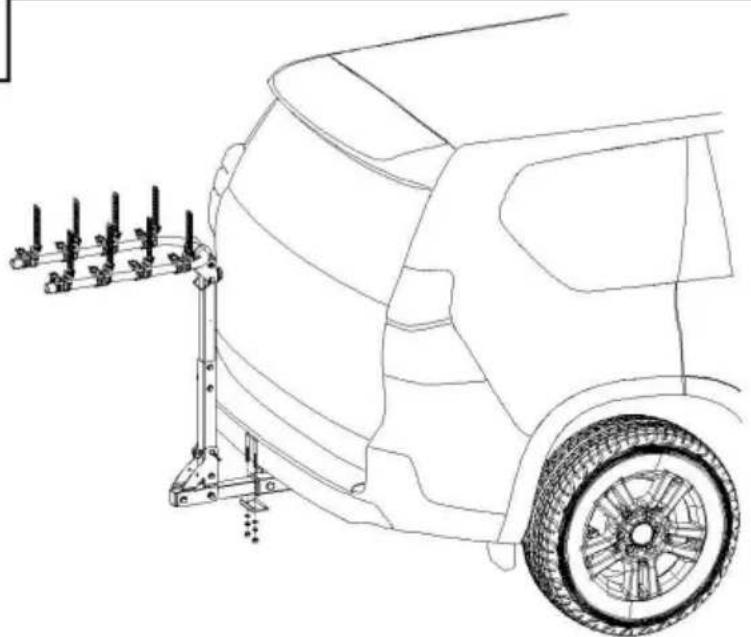

Installieren Sie das Produkt aus Schritt 5 an der festen Halterung an der Rückseite des Fahrzeugs, wie in der Abbildung gezeigt. Nehmen Sie den Q-Stift und führen Sie ihn durch das Stiftloch und verwenden Sie den J-Stift, um ihn durch das runde Loch des Q-Stifts zu führen, um sicherzustellen, dass der Stift nicht fallen.

7

Nach Abschluss von Schritt 6 entfernen Sie die T-, U-, V-, W- und X-Zubehörteile wie in der Abbildung für die Abstandsmontage gezeigt und stellen Sie sicher, dass die T-Mutter mit einem Schraubenschlüssel festgezogen ist Werkzeug.

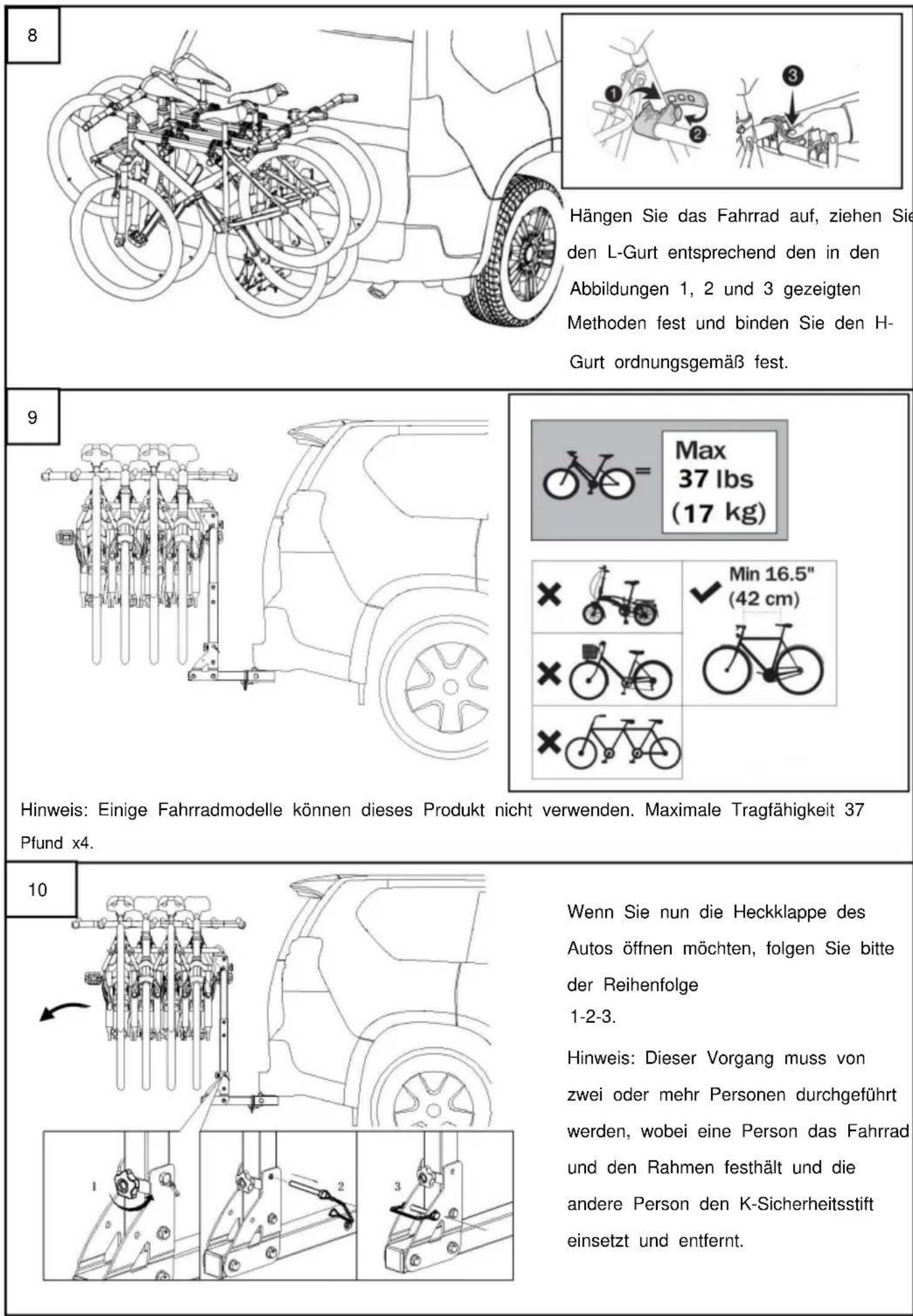

Hängen Sie das Fahrrad auf, ziehen Sie den L-Gurt entsprechend den in den Abbildungen 1, 2 und 3 gezeigten Methoden fest und binden Sie den H-Gurt ordnungsgemäß fest.

Hinweis: Einige Fahrradmodelle können dieses Produkt nicht verwenden. Maximale Tragfähigkeit 37 Pfund x4.

Wenn Sie nun die Heckklappe des Autos öffnen möchten, folgen Sie bitte der Reihenfolge 1-2-3.

Hinweis: Dieser Vorgang muss von zwei oder mehr Personen durchgeführt werden, wobei eine Person das Fahrrad und den Rahmen festhält und die andere Person den K-Sicherheitsstift einsetzt und entfernt.

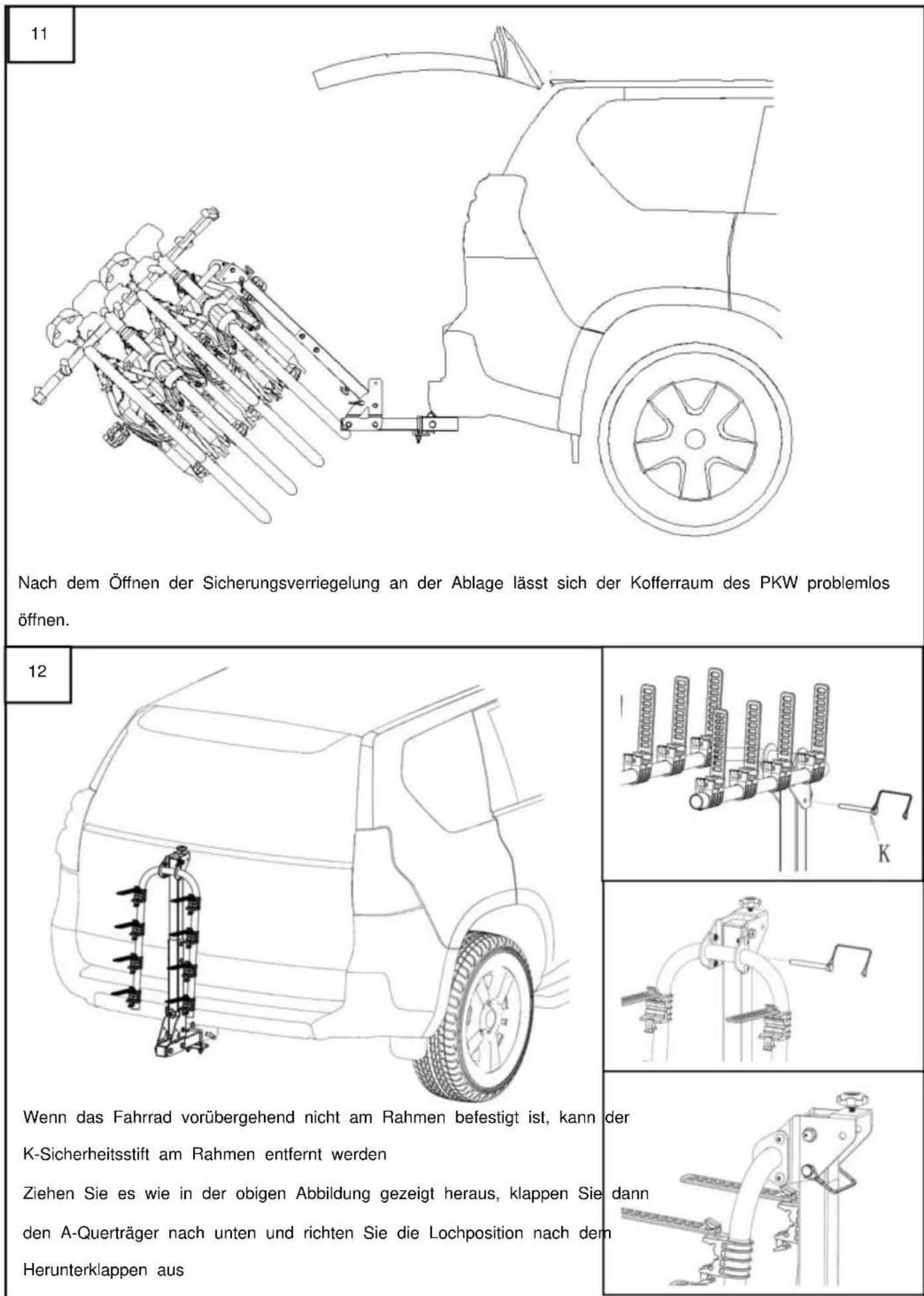

11 Nach dem Öffnen der Sicherungsverriegelung an der Ablage lässt sich der Kofferraum des PKW problemlos öffnen. 12 Wenn das Fahrrad vorübergehend nicht am Rahmen befestigt ist, kann der K-Sicherheitsstift am Rahmen entfernt werden Ziehen Sie es wie in der obigen Abbildung gezeigt heraus, klappen Sie dann den A-Querträger nach unten und richten Sie die Lochposition nach dem Herunterklappen aus

REINIGUNG UND WARTUNG

VORSICHT

ÿ Beschädigungsgefahr! Fahren Sie mit dem Produkt nicht durch die Waschanlage.

Reinigung

Verwenden Sie zur Reinigung von Fahrzeugen und Produkten ausschließlich wasserlösliche Reiniger.
y Verwenden Sie niemals ätzende Reinigungsmittel, Drahtbürsten, Scheuerschwämme, Metall- oder Verwenden Sie keine scharfen Utensilien zum Reinigen des Produkts.

Wartung

ÿ Dieses Produkt muss ständig gereinigt und gewartet werden, insbesondere im Winter.
ÿ Schrauben, Muttern und Sicherungen (sofern vorhanden) müssen in regelmäßigen Abständen geschmiert werden.
ÿ Lagern Sie das Produkt an einem kühlen und trockenen Ort, fern von Kindern und Haustieren, idealerweise in der Originalverpackung.
