MANUALE UTENTE RC-1803H Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

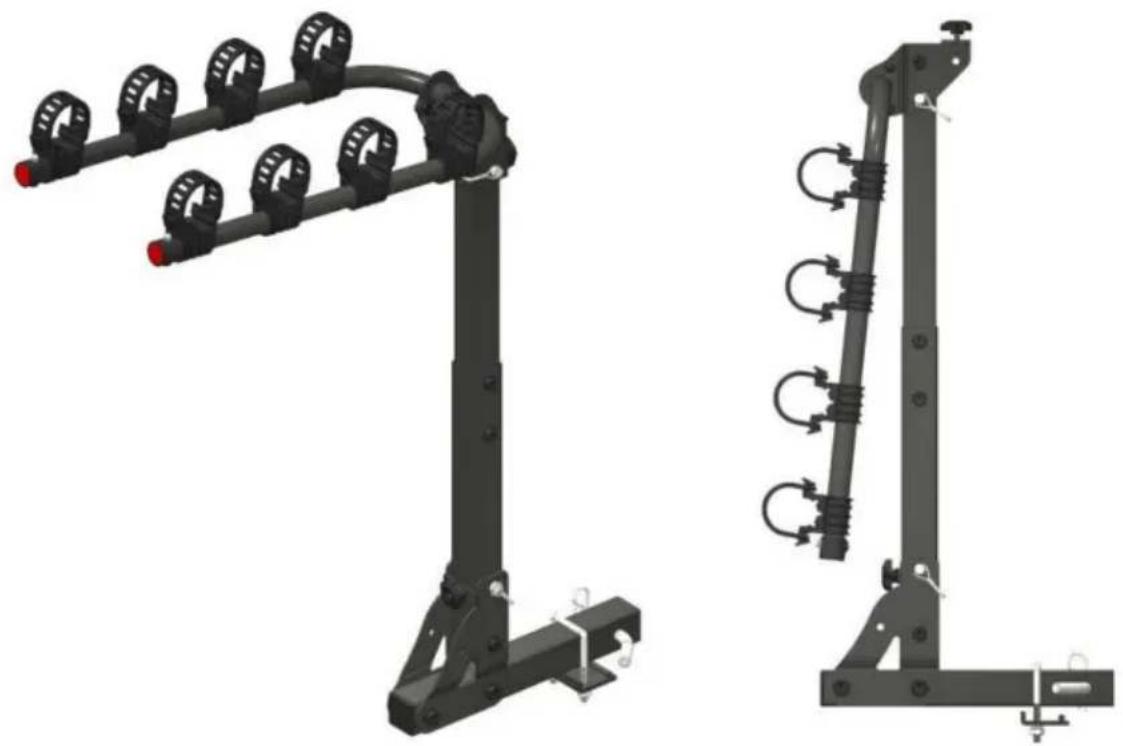

PORTABICI DA GANCIO

MODELLO: RC-1803H

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTABICI DA GANCIO

MODELLO: RC-1803H

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.

PARAMETRI DEL PRODOTTO

Modello	Modello RC-1803H
Capacità (Biciclette)	4
Carico massimo	150 libbre
Tipo di servizio del veicolo	Auto, SUV, camion, rimorchio
Applicabilità (Biciclette)	Bici da strada/moto da cross
Dimensioni di montaggio	2 pollici
Colore	Nero

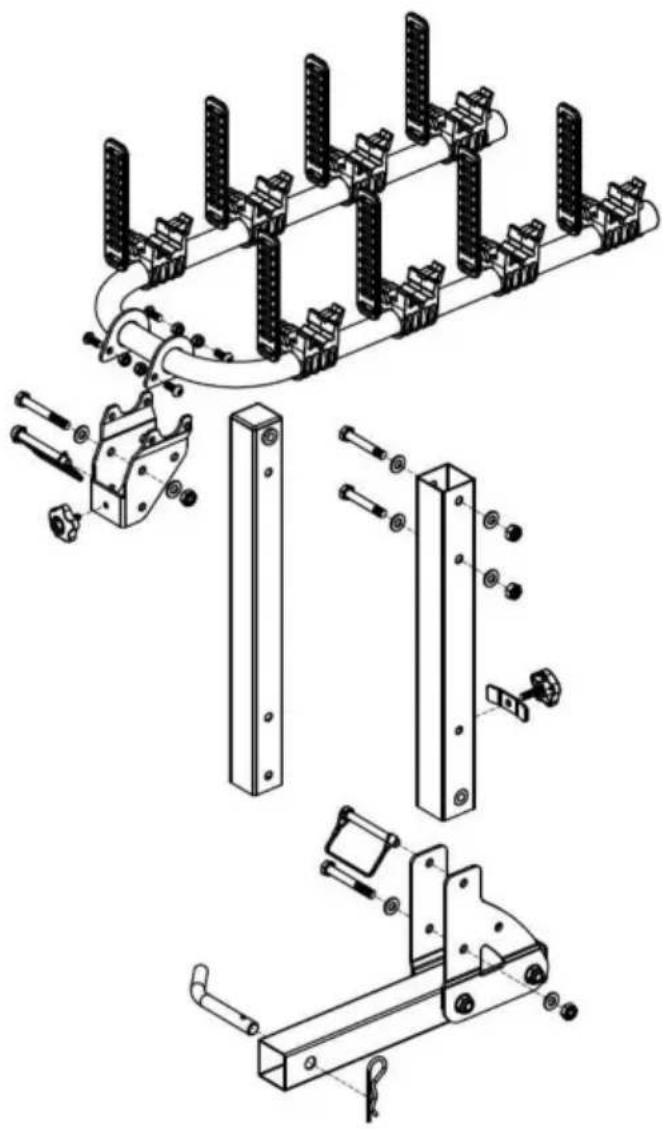

LISTA IMBALLAGGIO

Quando si disimballa questo prodotto, verificare che le parti elencate di seguito siano incluso e ispezionare attentamente per eventuali danni che potrebbero essersi verificati durante transito. Se una parte è mancante o danneggiata, non tentare di assemblare o utilizzare il prodotto.

NESSUNA IMMAGINE		PARTENUMERO	QTY NESSUNA		IMMAGINE	PARTENUMERO	Quantità
UN		Trave trasversaleassemblaggio	1	B		Pressionepiatto	1
C		SuperioreSerraggioPiatto	1	D		Manopola M8*30	1
E		Tubo di sollevamento45*45*500	1	F		Manopola M8*15	1
G		Supporto tubo 50*50*450	1	H		Cinghia	1
		Supporto Assemblea	1	J		Perno R	1
E		Spilla di sicurezza	2	L		Cinghia	8
M		Esterno esagonale vite M10*80	2	N		Rondella piatta M10	8
IL		Esterno esagonale vite M10*65	2	P		Dado cieco M10	4
Q		Perno fisso Spillo	1	R		Dado cieco M8	4
S		Mezzo tondo testa esagonale PRESA vite M8*20	4	T		Dado esagonale M10	2
IN		Pressatura vite della piastra M10	1	V		Piastra di pressatura	1
IN		Primavera rondella M10	2	X		Rondella piatta M10	2

ISTRUZIONI DI SICUREZZA

Leggere attentamente queste istruzioni e conservarle per un uso futuro.Se questo il prodotto viene passato a terzi, allora queste istruzioni devono essere incluso.

Quando si utilizza il prodotto, è necessario seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di lesioni, tra cui:

DANGER

Rischio di incidenti!

ÿ Qualsiasi sbalzo posteriore di un veicolo non deve superare il 60% del passo o 12,14 piedi (3,7 m), a seconda di quale sia l'altezza minore.

ÿ Le dimensioni massime per qualsiasi veicolo, compreso il suo carico, sono 8,2 piedi (2,5 m) di larghezza e 14 piedi (4,3 m) di altezza. Un veicolo dotato di portabiciclette, lungo con qualsiasi bicicletta non devono superare questi limiti.(Tenere in considerazione il proporzionalità del carico rispetto alle dimensioni del veicolo.)

ÿ Quando installato con questo prodotto, la velocità del veicolo non deve in nessun caso circostanze superano i 75 mph (120 km/h). Rispettare sempre la velocità applicabile limiti e altre norme di circolazione.

WARNING

Rischio di danni!

ÿ Quando il prodotto è installato, con o senza biciclette caricate, la collisione, potrebbero verificarsi danni alla proprietà e/o lesioni personali. Fare attenzione all'aumento dimensioni (lunghezza/larghezza/altezza) del veicolo prima della retromarcia e della guida nei garage, nei parcheggi chiusi, negli autolavaggi, sotto i ponti, nelle metropolitane o gallerie.

ÿ Mancata installazione corretta del prodotto e/o mancato caricamento delle biciclette sul prodotto può causare danni al veicolo e/o alle biciclette e può comportare lesioni personali.

ÿ Si sconsiglia la guida fuoristrada, soprattutto quando il prodotto è carico. Ciò potrebbe causare danni al veicolo, alla bicicletta o al prodotto.

Sicurezza stradale

CAUTION

Rischio di incidenti!

ÿ Rischio di incidenti! Frenate brusche, partenze brusche e curve strette devono essere evitato il più possibile.

ÿ La velocità massima di guida sui dossi rallentatori non deve superare i 6,2 mph (10 km/h).

ÿ Se non è possibile rimanere entro il limite di 3,94 piedi (1,2 m) oltre la parte posteriore del veicolo, è obbligatorio portare un segnale di avvertimento sulla parte più esterna della bicicletta.

ÿ Un segnale di avvertimento deve essere, durante il giorno, una bandiera o un pezzo di carta colorata. materiale, con ogni lato lungo almeno 12" (30 cm) e; se si guida di notte, un rosso luce che può essere vista da almeno 656 piedi (200 m).

ÿ Una volta montato il prodotto, i parametri di navigazione (curve e frenata) del cambiamenti del veicolo, soprattutto quando è carico (in particolare vento trasversale sensibilità). Le routine di guida devono essere regolate. La guida del veicolo le caratteristiche e il comportamento di frenata cambiano quando vengono trasportati carichi prodotto.

ÿ Quando si trasportano carichi sul prodotto, la velocità di guida deve essere regolata in base alle condizioni esterne quali superfici stradali, venti laterali, condizioni generali situazioni del traffico, ecc. Si raccomanda di rispettare i limiti di velocità applicabili per qualsiasi strada!

ÿ Disattivare il sistema di apertura automatica del portellone posteriore quando si utilizza questo prodotto se il veicolo è dotato di questa funzione. Azionare manualmente il portellone posteriore.

ÿ Aprire il portellone posteriore secondo le istruzioni quando si caricano le biciclette su questo prodotto.

Sicurezza del prodotto

ÿ Il montaggio deve essere eseguito secondo le istruzioni.

ÿ Tenere lontani bambini e animali domestici durante il montaggio del prodotto.

ÿ Non utilizzare questo prodotto se alcune parti risultano mancanti, danneggiate o usurate.

ÿ Questo prodotto deve essere installato, sottoposto a manutenzione e utilizzato solo da un adulto esperto. In caso di dubbi, consultare un professionista.

ÿ Questo prodotto è progettato in modo tale che, con un corretto assemblaggio, montaggio e operazione non causa danni al veicolo.
ÿ Non serrare eccessivamente gli elementi di fissaggio.
ÿ Questo prodotto è progettato per essere montato direttamente su un veicolo e ha una dimensione di 2 pollici agganciare.
ÿ Questo prodotto non è progettato per resistere a condizioni meteorologiche estreme, in particolare aria di costa.

AVVISO

ÿ Controllare la distanza. È responsabilità del conducente assicurarsi che ci sia sufficiente spazio libero. Dipende dal veicolo, dal carico e dalla strada. La distanza deve essere tale da consentire la distanza dalle ruote posteriori e dal movimenti imposti dalle rampe di accesso e dai dossi. Dovrebbe essere tra 12" e 15" (30 e 38 cm).
ÿ Non utilizzare questo prodotto per scopi diversi dal trasporto di biciclette. Non modificare alcun componente del prodotto.
ÿ Non superare la capacità di carico massima o trasportare più biciclette di consigliato per ogni modello.
ÿ Utilizzare sempre la cinghia di sicurezza per fissare le biciclette a questo prodotto. Sostituire qualsiasi cinghia di sicurezza al primo segno di usura.
ÿ Assicurarsi che ci sia una distanza di sicurezza tra le biciclette e il terreno, soprattutto quando si entra in un vialetto. Questo prodotto è per il trasporto di biciclette standard telai. Non trasportare tandem o biciclette reclinate.
ÿ Non trasportare biciclette con accessori quali seggiolini per bambini, borse, copriruota, coperture complete per biciclette o motori.
ÿ Tutte le parti e gli accessori sciolti o rimovibili delle biciclette (ad esempio barre degli attrezzi, porta-bambini) trasportatori, pompe, ecc.) devono essere rimossi prima di caricare questo prodotto.
ÿ Non permettere ai bambini di arrampicarsi sul prodotto o di giocarci.
ÿ Per il risparmio di carburante e la sicurezza degli altri utenti della strada, questo prodotto deve essere smontato dal veicolo quando non viene utilizzato.
ÿ Mantenere una distanza di sicurezza tra il tubo di scarico e la/le bicicletta/e in modo che il il calore di scarico non può influenzare la bicicletta o le cinghie. Assicurarsi che gli pneumatici della bicicletta siano

non direttamente dietro il tubo di scarico.

ÿ Utilizzare protezioni extra per proteggere le biciclette e il portellone posteriore da graffi se necessario.
ÿ Posizionare sempre prima la bicicletta più grande/pesante più vicina al veicolo e quindi posiziona gli altri verso l'esterno in ordine di grandezza.
ÿ Il veicolo deve essere in buone condizioni nella zona in cui si trova il prodotto situato.
ÿ Non montare su alcun tipo di rimorchio o camper, compresi i veicoli di Classe B.

Ispezione

ÿ Esaminare regolarmente il prodotto per verificare la presenza di corrosione, usura e deterioramento. Interrompere l'utilizzo del prodotto al primo segno di danneggiamento o se alcune parti si staccano.
ÿ Assicurarsi regolarmente che tutto l'hardware, le viti, la cinghia, le manopole e i mozzi di questo il prodotto sia ben serrato.
ÿ Dopo ogni nuova installazione di questo prodotto sul veicolo e dopo ogni nuova carico, il prodotto e i carichi devono essere controllati dopo un breve periodo di guida (massimo 30 minuti su strada dissestata o 31,1 miglia (50 km) su strada normale) e riserrare se necessario.
ÿ I collegamenti a vite tra questo prodotto e il veicolo devono essere controllati per un sedile rigido a intervalli regolari - al più tardi dopo ogni 310,7 miglia (500 km) - e serrato se necessario, in particolare durante i viaggi più lunghi. In caso di cattivo condizioni stradali, il controllo dei collegamenti a vite deve essere ripetuto ogni 2 ore.
ÿ Prima di ogni viaggio, tutti i collegamenti delle viti, del portapacchi di base e È necessario controllare la fermezza e la tenuta degli attacchi e degli altri supporti. Stringere se necessario.
ÿ Dopo le pause, durante le quali il veicolo con questo prodotto viene lasciato senza supervisione, tutti i fissaggi accessibili del prodotto e del carico devono essere verificata la resistenza e la funzionalità (esame per agenti esterni dannosi) influenze)!

Prima del primo utilizzo

ÿ Controllare che il prodotto non abbia subito danni durante il trasporto.

ÿ Rimuovere tutto il materiale di imballaggio.

ÿ Pulire il veicolo prima dell'installazione, in particolare le parti che entrano in contatto con questo prodotto.

ÿ Pulire la superficie del prodotto prima di installarlo.

ISTRUZIONI PER L'INSTALLAZIONE

1× Paio di guanti protettivi

1 chiave regolabile da 200 mm
1 chiave da 17 mm
1 chiave da 13 mm
1 chiave a brugola da 5 mm

Suggerimento: questo prodotto non include utensili.

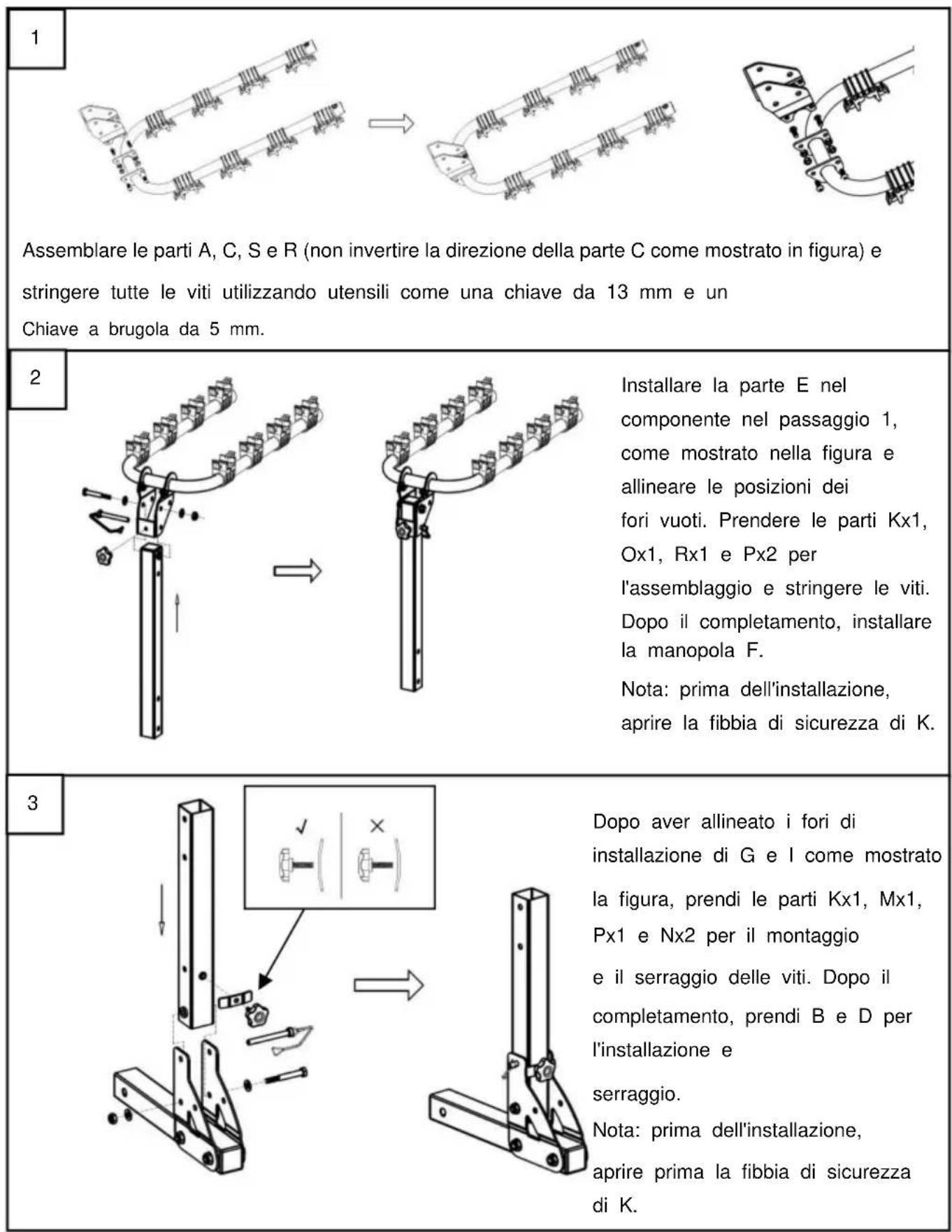

1. Procedure di assemblaggio

Assemblare le parti A, C, S e R (non invertire la direzione della parte C come mostrato in figura) e stringere tutte le viti utilizzando utensili come una chiave da 13 mm e un Chiave a brugola da 5 mm. 2 Installare la parte E nel componente nel passaggio 1, come mostrato nella figura e allineare le posizioni dei fori vuoti. Prendere le parti Kx1, Ox1, Rx1 e Px2 per l'assemblaggio e stringere le viti. Dopo il completamento, installare la manopola F. Nota: prima dell'installazione, aprire la fibbia di sicurezza di K. 3 Dopo aver allineato i fori di installazione di G e I come mostrato la figura, prendi le parti Kx1, Mx1, Px1 e Nx2 per il montaggio e il serraggio delle viti. Dopo il completamento, prendi B e D per l'installazione e serraggio. Nota: prima dell'installazione, aprire prima la fibbia di sicurezza di K.

4 Assemblare i componenti dei passaggi 2 e 3 come mostrato nella figura e allineare le posizioni dei for superiore e inferiore. Prendere i pezzi Ox2, Px2 e Nx4 per l'assemblaggio e serrare il viti con utensili. 5 Prendi le parti Lx8 e assemblale sul componente nel passaggio 4 come mostrato nella figura.

2. Procedure di installazione

6

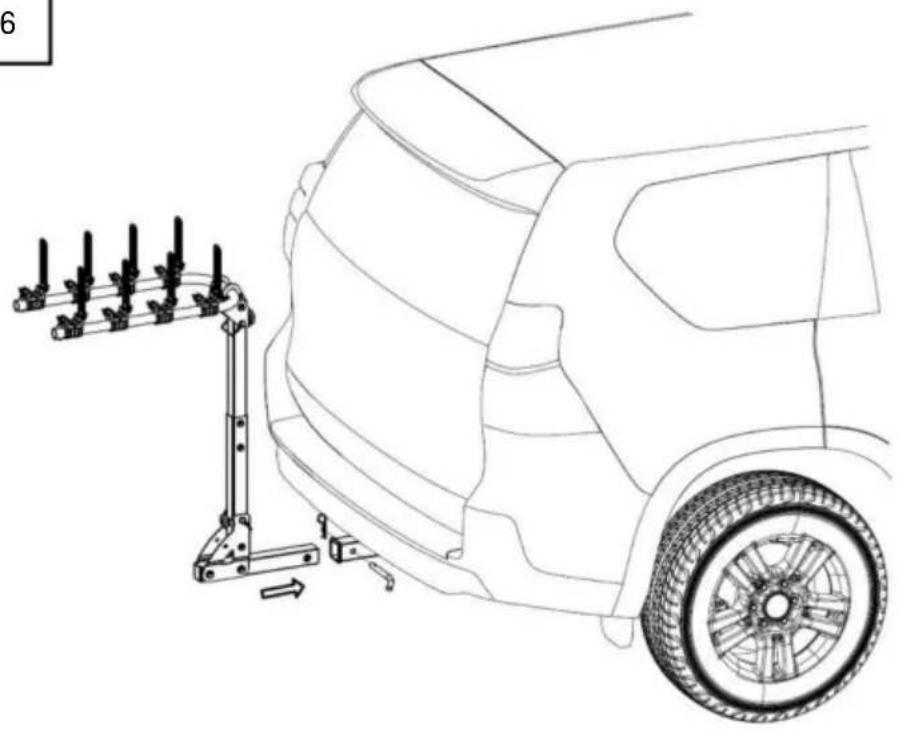

Installare il prodotto dal passaggio 5 sulla staffa fissa nella parte posteriore dell'auto come mostrato nell'immagine. Prendere il perno Q e farlo passare attraverso il foro del perno, quindi utilizzare il perno J per farlo passare attraverso il foro circolare del perno Q per assicurarsi che il perno non cadere.

7

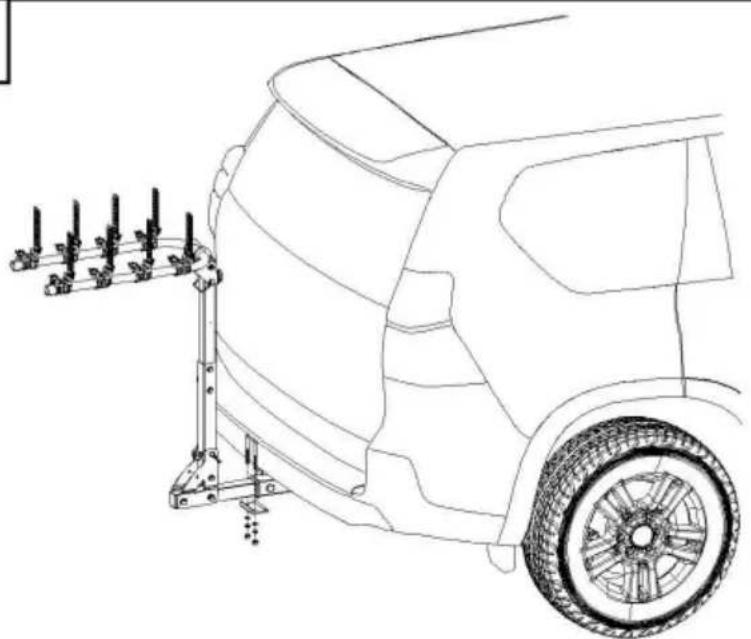

Dopo aver completato il passaggio 6, rimuovere gli accessori T, U, V, W e X come mostrato nella figura per il montaggio del gioco, assicurandosi che il dado a T sia serrato con una chiave attrezzo.

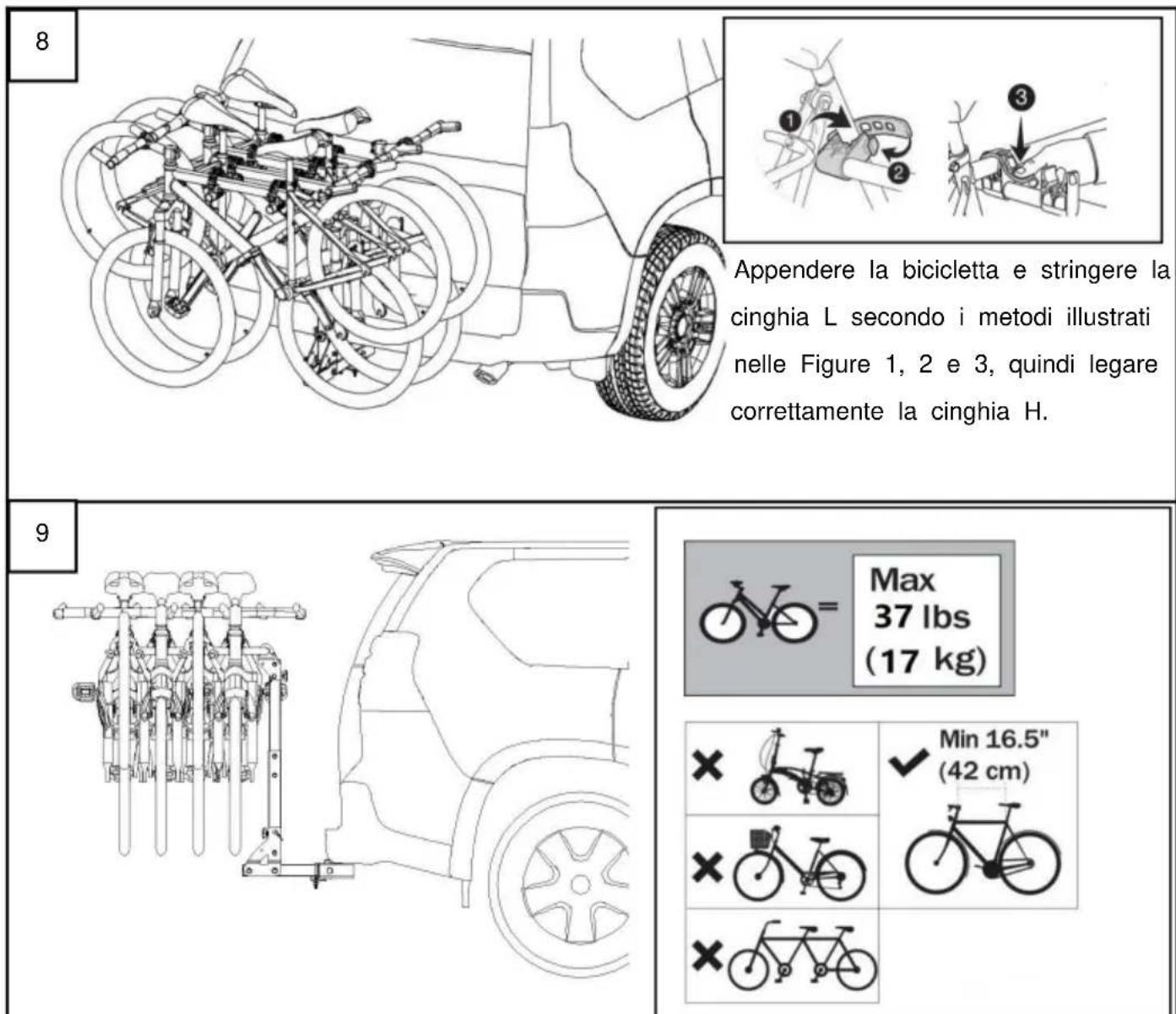

Nota: alcuni modelli di biciclette non possono utilizzare questo prodotto. Capacità di carico massima 3: libbre x4.

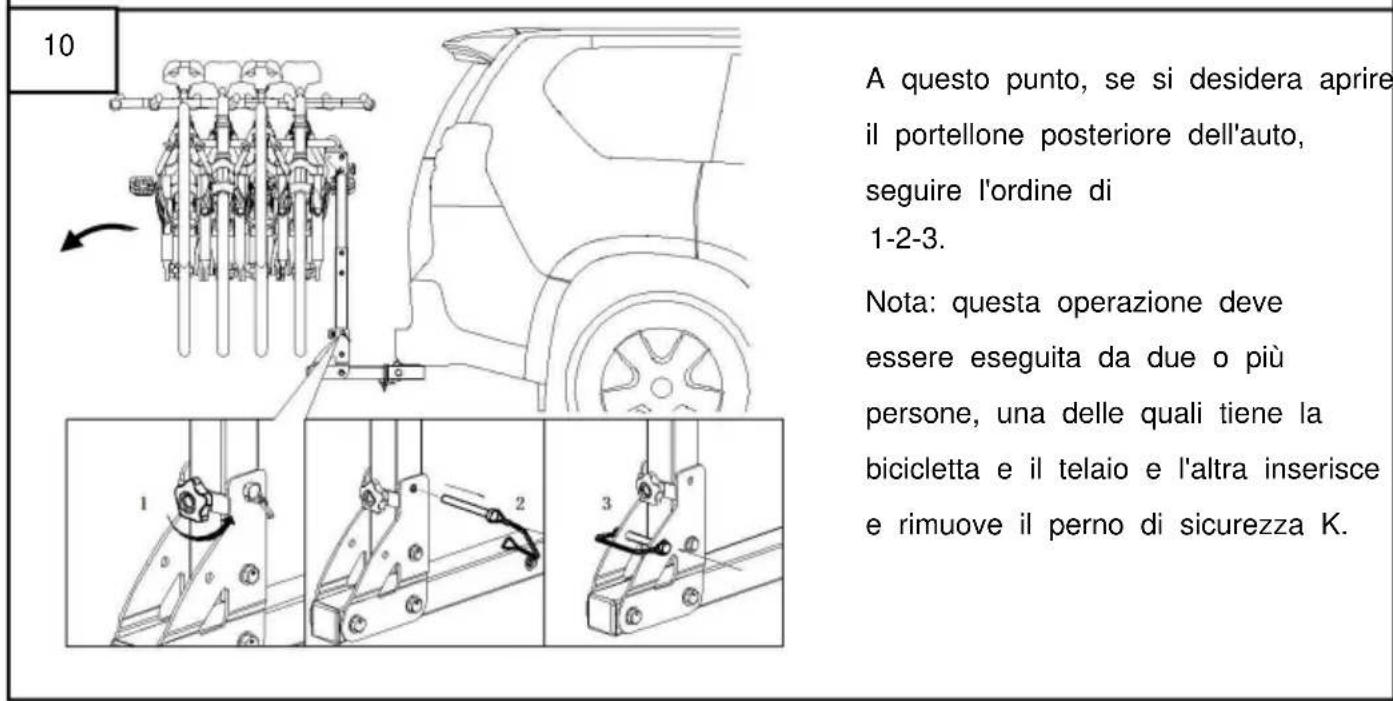

10 A questo punto, se si desidera aprire il portellone posteriore dell'auto, seguire l'ordine di 1-2-3. Nota: questa operazione deve essere eseguita da due o più persone, una delle quali tiene la bicicletta e il telaio e l'altra inserisce e rimuove il perno di sicurezza K.

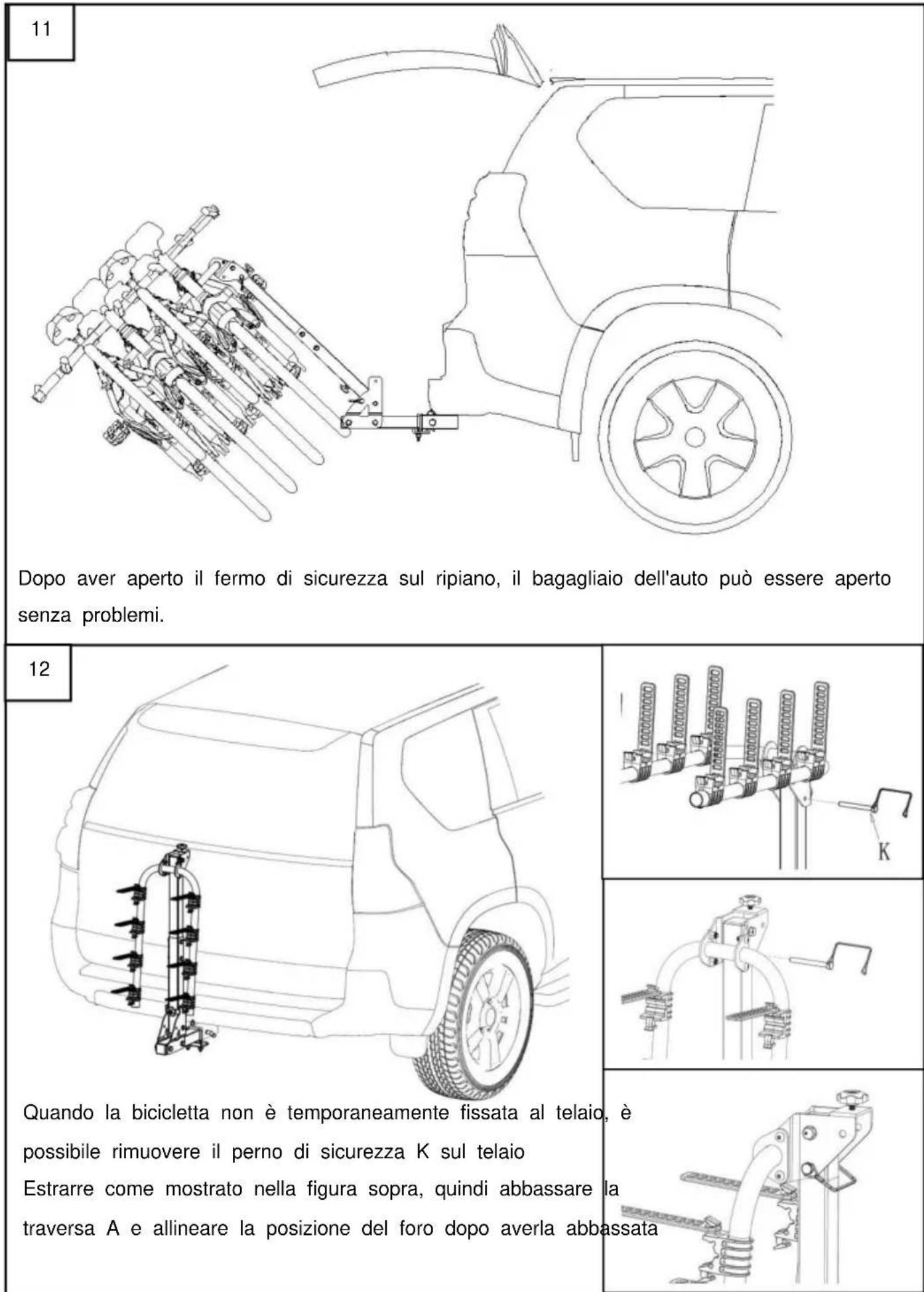

11 Dopo aver aperto il fermo di sicurezza sul ripiano, il bagagliaio dell'auto può essere aperto senza problemi. 12 Quando la bicicletta non è temporaneamente fissata al telaio, è possibile rimuovere il perno di sicurezza K sul telaio Estrarre come mostrato nella figura sopra, quindi abbassare la traversa A e allineare la posizione del foro dopo averla abbassata

PULIZIA E MANUTENZIONE

ATTENZIONE

ÿ Rischio di danneggiamento! Non portare il prodotto in un autolavaggio.

Pulizia

ÿ Per la pulizia di veicoli e prodotti, utilizzare esclusivamente detergenti solubili in acqua.

ÿ Non utilizzare mai detergenti corrosivi, spazzole metalliche, pagliette abrasive, utensili metallici o utensili affiliati per pulire il prodotto.

Manutenzione

ÿ Questo prodotto deve essere sempre pulito e sottoposto a manutenzione, soprattutto in inverno.
ÿ Viti, dadi e serrature (se presenti) devono essere lubrificati a intervalli regolari.
ÿ Conservare il prodotto in un luogo fresco e asciutto, lontano dalla portata dei bambini e degli animali domestici, idealmente in la sua confezione originale.
