BRUKSANVISNING AMTRON 4You 560 11 Mennekes

Bruks- och installationsanvisning

3.3 Leveringsomvang 8

3.4 Productopbouw....8

3.5 Laadmodi 9

3.6 LED-statusindicatie.... 10

6.1 Tilkoble produktet 21

6.2 Kontroller strømforsyningen 21

Opladningsmodus Knap

"Solcelleopladning"

Opladningsmodus Knap
"Hurtigopladning"
"Brugerdefineret opladning"

Opladningsmodus "Solcelleopladning"

Opladningsmodus "Hurtigopladning"

6.1 Tilkoble produktet

Nederste lysdiode på LED-statusindikatoren blinker hurtigt blåt.

Opladningsmodus "Solcelleopladning"

■ Trefaset opladning:

6.10 Lukke produktet

Innehållsförteckning

1 Om detta dokument.... 2

1.1 Hemsida 2

1.2 Kontakt.... 2

1.3 Varningar....2

1.4 Använda symboler.... 2

2 För din säkerhet.... 3

2.1 Målgrupper 3

2.2 Korrekt användning.... 3

2.3 Felaktig användning.... 3

2.4 Grundläggande säkerhetsinstruktioner ..... 4

2.5 Säkerhetssymbol 4

3 Produktbeskrivning....6

3.1 Viktiga specifikationer 6

3.2 Typskylt 7

3.3 Leveransomfattning 7

3.7 Laddningsanslutningar.... 11

4 Tekniska data.... 12

5 Installation.... 14

5.1 Välj plats.... 14

5.1.1 Tillåtna omgivningsförhållanden.... 14

5.2 Förberedelser på uppställningsplatsen..... 14

5.2.1 Förkopplad elinstallation 14

5.2.2 Skyddsanordningar 15

5.3 Transportera produkten.... 15

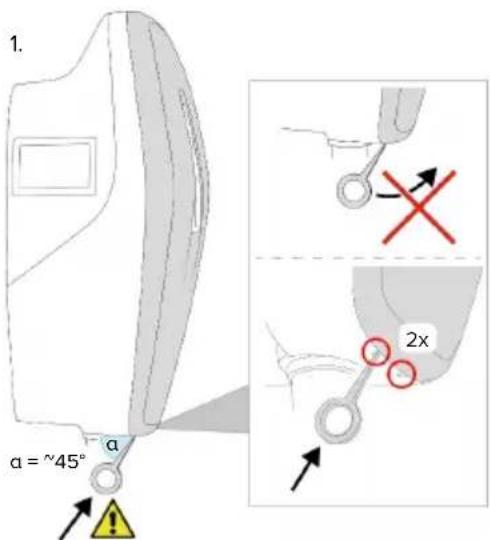

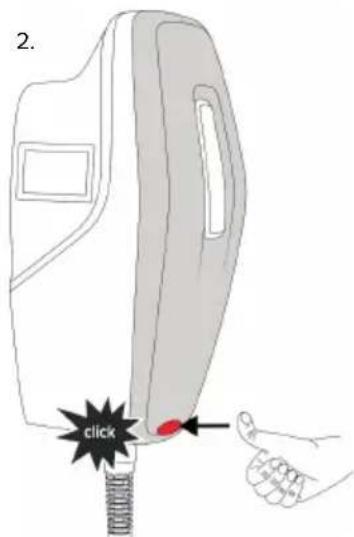

5.4 Lossa frontkåpan 16

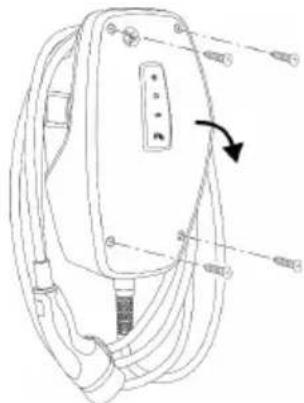

5.5 Öppna produkten 16

5.6 Montera produkten på väggen 16

5.6.1 Borra hål 16

5.6.2 Förbereda kabelgenomföring 17

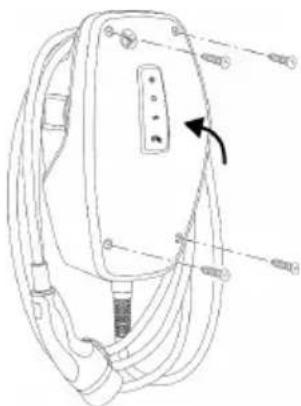

5.6.3 Montera produkten.... 18

5.7 Elektrisk anslutning 19

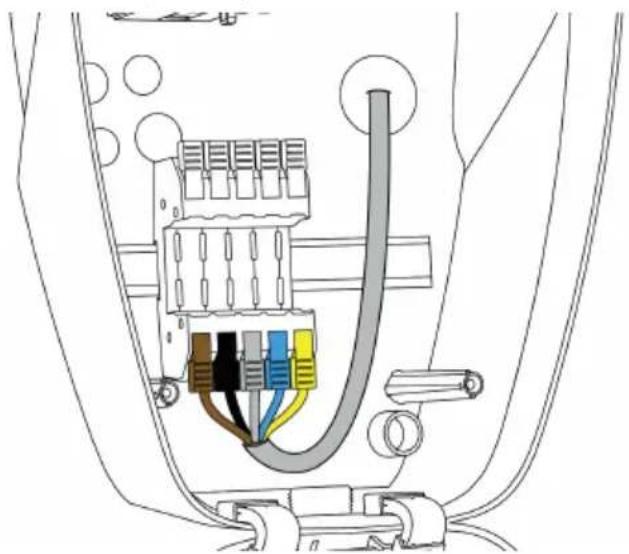

5.7.1 Nätformer.... 19

5.7.2 Matarspänning.... 19

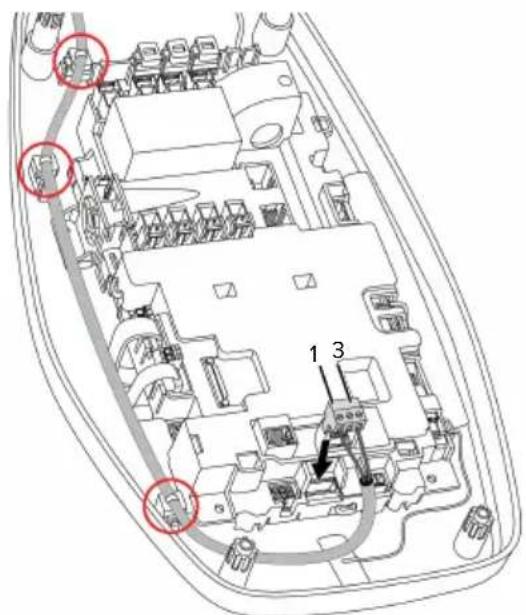

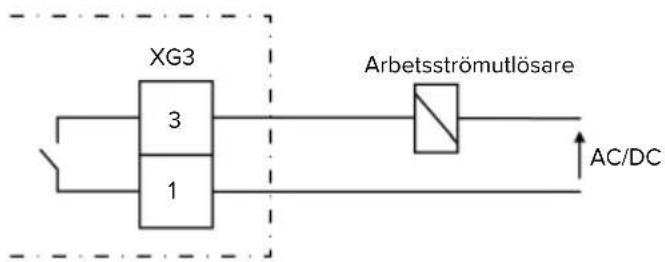

5.7.3 Arbetsströmutlösare.... 20

5.8 Överspännningsskydd.... 20

6 ldrifttagning.... 21

6.1 Starta produkten 21

6.2 Kontrollera spänningsförsörjningen...... 21

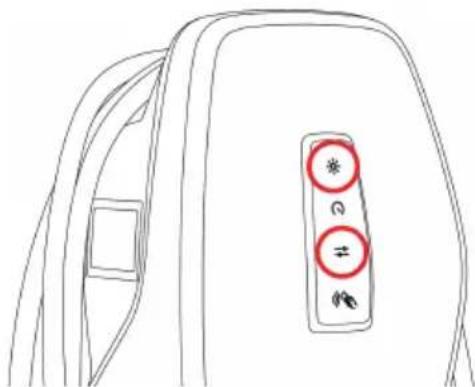

6.3 Upprätta nätverksanslutning för inledande driftsättning.... 21

6.4 Anslutning med AMTRON® 4Installers App skapa konfigurering.... 22

6.4.1 Användarroller 23

6.4.2 Installationsguide 23

6.5 Integrera produkten till ett lokalt nätverk ... 23

6.6 Upprätta anslutning med AMTRON® 4Drivers App.... 24

6.7 Administrera RFID-kort 25

6.8 Användningsfall 25

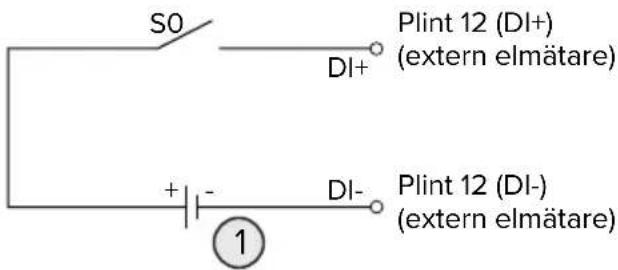

6.8.1 Downgrade 25

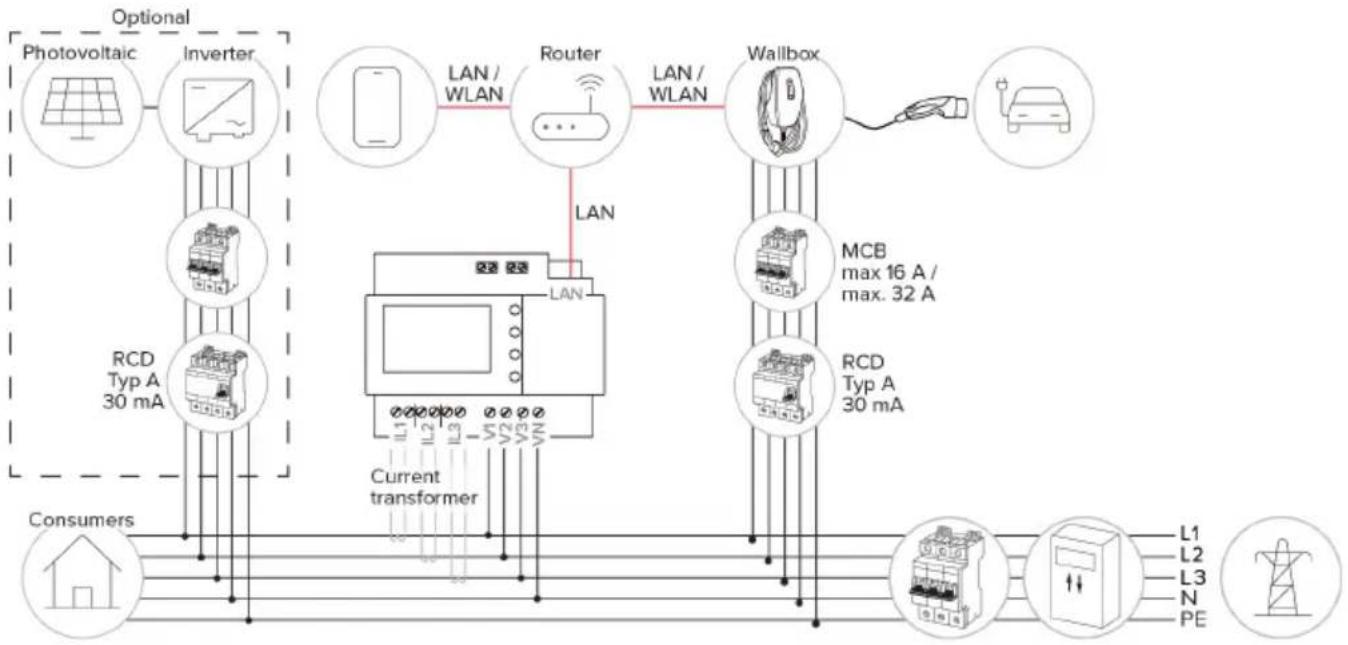

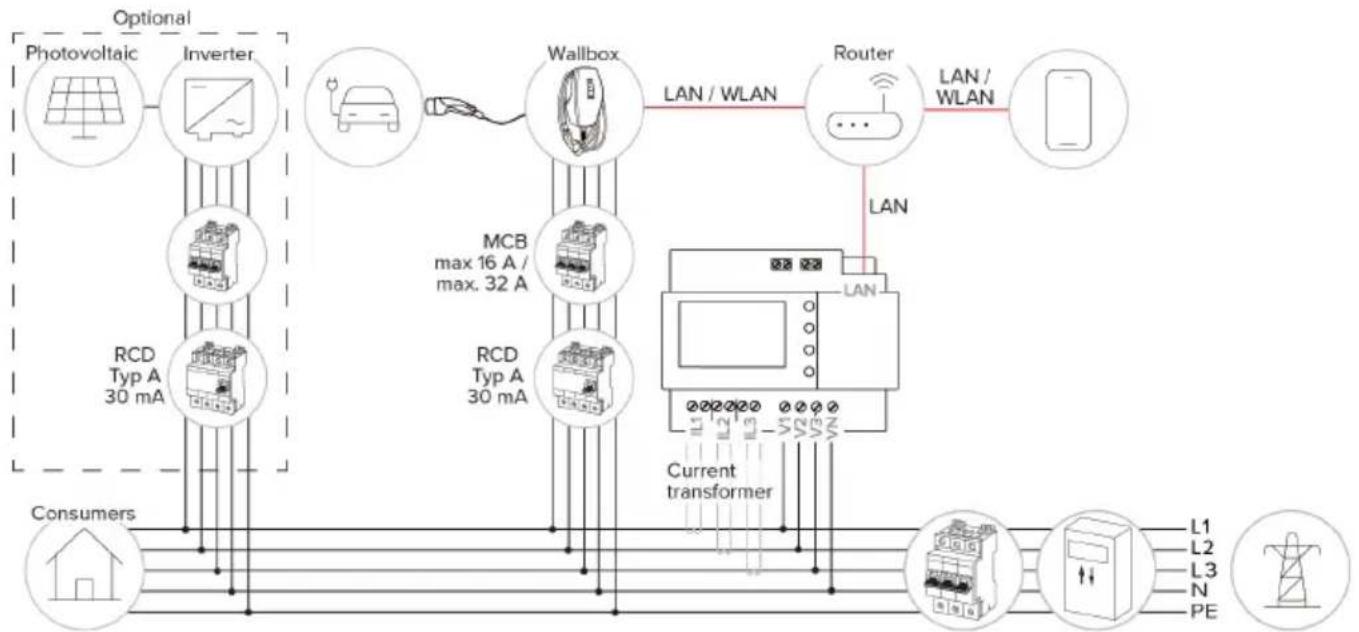

6.8.2 Ansluta extern elmätare 27

6.8.3 Blackoutskydd 30

6.8.4 Laddningslägena "Solcellsladdning" och "Anpassad laddning" 30

6.8.5 Energiledningssystem.... 32

6.8.6 Anslutning till ett backend-system .... 34

6.8.7 Lasthantering i laddningsnätverket.... 34

6.9 Kontrollera produkten.... 35

6.10 Stänga produkten 35

6.11 Sätta på frontkåpan 36

6.12 Sätt på laddstationsetikett 37

7 Manövrering.... 38

7.1 AMTRON® 4Drivers App 38

7.2 Auktorisering.... 38

7.3 Ladda fordon.... 38

8 Skötsel 41

8.1 Underhåll.... 41

8.1.1 Underhållsarbeten 41

8.2 Rengöring.... 41

8.3 Uppdatera den fasta programvaran...... 42

9 Felsökning.... 43

9.1 Reservdelar.... 43

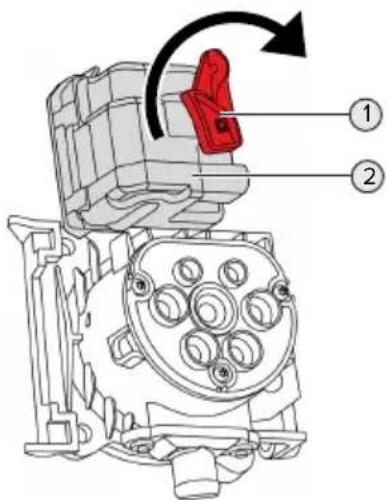

9.2 Frigöra laddkontakten manuellt.... 43

10 Urdrifttagning 45

10.1 Förvaring 45

10.2 Avfallshantering.... 45

11 Intyg om överensstämmelse med EU-direktiv 46

1 Om detta dokument

Laddstationen kallas för "produkt" i följande text. Detta dokument gäller för följande produktvariant(er):

■ AMTRON® 4You 510 11
■ AMTRON® 4You 510 22
■ AMTRON® 4You 560 11
■ AMTRON® 4You 560 22

Version på produktens fasta programvara: 1.3

Detta dokument innehåller information till elektrikern och användaren: Detta dokument innehåller bland annat viktiga anvisningar gällande installation och korrekt användning av produkten.

Copyright ©2025 MENNEKES Elektrotechnik GmbH & Co. KG

1.1 Hemsida

www.mennekes.org/emobility

1.2 Kontakt

Använd formuläret under "Contact" på vår hemsida för direkt kontakt med MENNEKES.

"1.1 Hemsida" [▶ 2]

1.3 Varningar

Varning för personskador

FARA

Varningarna kännetecknar en direkt hotande fara som leder till dödsfall eller allvarliga personskador.

WARNING

Varningen kännetecknar en farlig situation som kan leda till dödsfall eller allvarliga personskador.

FÖRSIKTIG

Varningen kännetecknar en farlig situation som kan leda till lättare personskador.

Varning för sakskador

OBSERVERA

Varningen kännetecknar en situation som kan leda till sakskador.

1.4 Använda symboler

Symbolen kännetecknar arbeten som endast får utföras av en behörig elektriker.

Symbolen kännetecknar en viktig hänvisning.

Symbol kännetecknar ytterligare användbar information.

√ Symbolen kännetecknar en förutsättning.
▶ Symbolen kännetecknar en uppmaning till handling.
→ Symbolen kännetecknar ett resultat.
■ Symbolen kännetecknar en uppräkning.
Symbolen hänvisar till ett annat dokument eller andra textställen i detta dokument.

2 För din säkerhet

2.1 Målgrupper

Detta dokument innehåller information för elektrikern och ägaren. För vissa uppgifter krävs kunskaper inom elektroteknik. Dessa uppgifter får endast utföras av behörig elektriker och är markerade med elektrikersymbolen.

"1.4 Använda symboler" [▶ 2]

Driftsansvarig

Ägaren ansvarar för korrekt och säker användning av produkten. Hit hör även att undervisa personer som ska använda produkten. Ägaren ansvarar för att uppgifter som kräver specialistkunskaper utförs av en fackman.

Behörig elektriker

Behörig elektriker är den som genom sin yrkesutbildning, kunskaper och erfarenhet, samt kännedom om gällande bestämmelser kan bedöma de uppgifter som han/hon har fått i uppdrag att utföra och känner igen eventuella faror.

2.2 Korrekt användning

Produkten är avsedd för användning i privata områden.

Produkten är uteslutande avsedd för laddning av el- och hybridbilar, nedan kallad "bil".

Laddning enligt mod-3 enligt IEC 61851 för bilar med icke-gasande batterier.
■ Anslutningsdon enligt IEC 62196

Bilar med gasande batterier kan inte laddas.

Produkten är uteslutande avsedd för fast väggmontering eller montering på ett pelarsystem från MENNEKES inomhus eller utomhus.

I vissa länder finns det föreskrifter om att ett mekaniskt brytelement ska koppla från laddpunkten från elnätet om en av produktens lastkontakter svetsas fast (welding detection). Föreskriften kan t.ex. uppfyllas genom att installera en arbetsströmutlösare.

I vissa länder finns det lagstadgade föreskrifter som kräver ytterligare skydd mot elstöt. En möjlig extra skyddsåtgård är att använda en slutare.

Produkten får endast användas under beaktande av alla internationella och nationella föreskrifter. Bland annat ska följande internationella föreskrifter, samt respektive nationell implementering, beaktas:

IEC 61851-1
IEC 62196-1
IEC 60364-7-722
IEC 61439-7

Produkten uppfyller de gällande minsta kraven för laddstationsmärkning enlig SS-EN 17186 om etiketten för laddstationsmärkning har satts på produkten. Beroende på uppställningsplatsen (t.ex. semioffentligt område) samt de nationella kraven i användarlandet måste ev. ytterligare information kompletteras.

Detta dokument och alla övriga dokument som tillhör denna produkt ska läsas, beaktas och förvaras och lämnas vidare till ev. efterföljande ägare.

2.3 Felaktig användning

Produkten är endast säker att använda om den används enligt avsedd användning. All annan användning samt ändringar på produkten är att beakta som felaktig användning och är därmed inte tillåten.

Ägaren, elektrikern eller användaren ansvarar för alla personskador och sakskador som uppstår på grund av felaktig användning. MENNEKES Elektrotechnik GmbH & Co. KG åtar sig inget ansvar för konsekvenserna av felaktig användning.

2.4 Grundläggande säkerhetsinstruktioner

Kunskaper om elektroteknik

För vissa uppgifter krävs kunskaper inom elektroteknik. Dessa uppgifter får endast utföras av behörig elektriker och är markerade med symbolen "Elektriker".

"1.4 Använda symboler" [▶ 2]

Om uppgifter som kräver kunskaper inom elektroteknik utförs av elektrotekniska lekmän kan personer råka ut för allvarliga personskador eller dödsfall.

Låt endast behörig elektriker utföra uppgifter som kräver kunskaper inom elektroteknik.
▶ Beakta symbolen "Elektriker" i detta dokument.

Använd inte produkten om den är skadad

Om en skadad produkt används kan personer råka ut för allvarliga personskador eller dödsfall.

Använd inte produkten om den är skadad.
Märk skadad produkt så att den inte används av andra personer.
Låt omgående en behörig elektriker åtgärda skador.
▶ Ombesörj vid behov urdrifttagning av produkten.

Utför underhåll enligt anvisningarna

Felaktigt utfört underhåll kan påverka produktens driftsäkerhet. Det kan leda till allvarliga personskador eller dödsfall.

▶ Utför underhåll enligt anvisningarna.

"8.1 Underhåll" [▶ 41]

Beakta tillsynsskyldigheten

Personer, och djur, som inte kan bedöma eventuella risker fullständigt utgör en fara för sig själv och andra.

Håll utsatta personer, t.ex. barn, på avständ från produkten.
▶ Håll djur på avständ från produkten.

Använd laddkabeln på rätt sätt

På grund av felaktig hantering av laddkabeln kan det uppstå faror som elstöt, kortslutning eller brand.

▶ Undvik belastning och stötar.
Dra inte laddkabeln över vassa kanter.
▶ Undvik knutar och bockning av laddkabeln.
Använd inte adapterkontakter eller förlängningskablar.
▶ Utsätt inte laddkabeln för dragspänning.
Ta tag i kontakten på laddkabeln och dra ut den från ladduttaget.
▶ Efter användning av laddkabeln ska skyddslocket sättas på laddkontakten.

2.5 Säkerhetssymbol

På vissa av produktens komponenter finns säkerhetssymboler som varnar för farliga situationer. Om säkerhetssymbolen inte beaktas kan det leda till allvarliga personskador eller dödsfall.

Säkerhetssy mbol	Betydelse
	Risk för elektrisk spänning.► Kontrollera att produkten är spänningsfri innan arbete utförs på produkten.
	Fara om inte bifogade dokument inte beaktas.► Innan arbete utförs på produkten ska bifogade dokument läsas.

Beakta säkerhetssymbolen.
Håll säkerhetssymbolen i läsligt skick.
Byt ut skadade eller oigenkännliga säkerhetssymboler.
Om det är nödvändigt att byta ut en komponent som säkerhetssymbolen sitter på måste det säkerställas att säkerhetssymbolen monteras på den nya komponenten. Eventuellt måste säkerhetssymbolen sättas på efteråt.

SV

3 Produktbeskrivning

3.1 Viktiga specifikationer

Allmänt

■ Laddning enligt mod-3 enligt IEC 61851
■ Anslutningsdon enligt IEC 62196
■ Förberedd för ISO 15118
■ Max. laddningseffekt (AMTRON® 4You 500 11): 11 kW
■ Max. laddningseffekt (AMTRON® 4You 500 22): 22 kW
■ Anslutning: enfas/trefas
■ Max. laddningseffekt kan konfigureras av behörig elektriker
- Kalibrerad energimätare som kan läsas av utifrån (MID-konform endast för trefasig nätanslutning) *
■ LED-statusindikator
■ Omkoppling av laddningsläge med knappen på laddstationen
■ Beröringsfri
Golvbelysning
■ Energisparläge för en reducerad standbyförbrukning
■ Utbytbar frontkåpa

App

■ AMTRON® 4Drivers App för slutkunden (kostnadsfritt tillgänglig)
■ För auktorisering, styrning och visualisering av laddningsförlopp
■ Visning av laddad energimängd och energikostnader
■ Datexport av alla laddningsförlopp i PDF- och CSV-format
■ Hantering av användare och RFID-kort
■ AMTRON® 4Installers App för installatören (tillgänglig gratis)
■ För enkel idrifttagning av laddningsstationen

Möjligheter för auktorisering

■ Autostart (utan auktorisering)
■ RFID (ISO/IEC 14443 A / B) Kompatibel med MIFARE classic och MIFARE DESFire
■ Via ett backend-system
■ AMTRON® 4Drivers App

Möjligheter till nätverksanslutning

■ Anslutning till ett nätverk via LAN/Ethernet (RJ45)
■ Anslutning till nätverk via WLAN

Möjligheter till anslutning till ett backend-system

■ Via LAN/Ethernet (RJ45) och en extern router
■ Stöd kommunikationsprotokoll OCPP 1.6j

Möjligheter till lokal belastningsstyrning

■ Reducering av laddströmmen via en extern brytkontakt (downgrade-ingång)
■ Statisk belastningsstyrning
■ Dynamisk belastningsstyrning för upp till 100 laddningspunkter
■ Reducering av laddströmmen vid ojämn fasbelastning (snedlastbegränsning)
Laddning baserad på solenergi via en uppströms, extern energimätare
■ AMTRON® 4You 500 11: Enfas och trefas laddning för laddningskapacitet på 1,4°-°11°kW inkl. dynamisk fasomkoppling
■ AMTRON® 4You 500 22: Laddning med laddningseffekter på 4,2 - 22 kW
■ Lokalt blackout-skydd genom anslutning av en extern modbus TCP elmätare

Möjligheter till anslutning av en extern energihanteringssystem (EMS)

■ Via modbus TCP
■ Över EEBus
■ Över SEMP
■ Dynamisk styrning av laddströmmen via ett OCPP-system (Smart Charging).

Integrerade skyddsanordningar

■ Jordfelsbrytare måste installeras förinkopplad
Dvärgbrytare måste installeras förinkopplad
■ DC-felströmsövervakning > 6 mA enligt IEC 62955
Tillval eftermonterbart överspänningsskydd typ 2
Kopplingsutgång för styrning av en extern arbetsströmutlösare, för att vid fel (fastsvetsad lastkontakt, welding detection) koppla från laddpunkten från elnätet

* tillval

	4You 510	4You 560
Elmätare - x

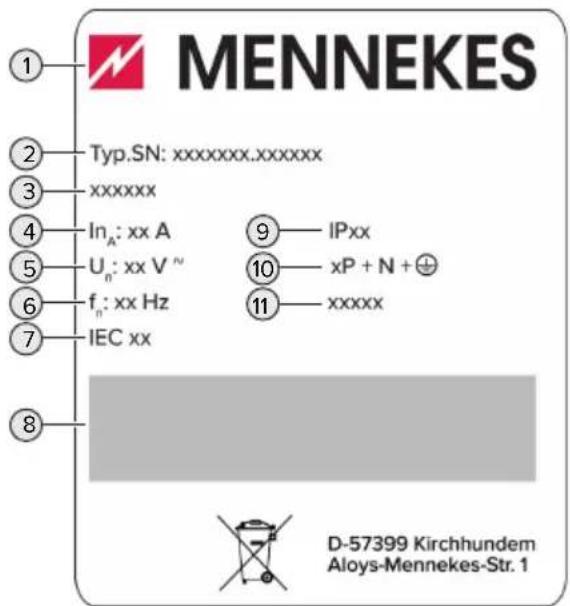

3.2 Typskylt

På typskylten finns alla viktiga produktdata.

Beakta typskylten på produkten. Typskylten finns på vänster sida på höljets underdel.

MENNEKES Typ.SN: xxxxxxxx.xxxxxxx xxxxxx In_A: xx A U_n: xx V^n f_n: xx Hz IEC xx IPxx xP + N + xxxxx D-57399 Kirchhundem Aloys-Mennekes-Str. 1

Fig. 1: Produkt-typskylt (mall)

1 Tillverkare
2 Typnummer.serienummer

3 Typbeteckning
4 Märkström
5 Märkspänning
6 Märkfrekvens
7 Standard
8 Streckkod
9 Kapslingsklass
10 Antal poler
11 Användning

3.3 Leveransomfattning

Produkt
■ Snabbguide för användaren
■ Snabbguide för elektrikern
■ Frontkåpa * och verktyg för att lossa frontkåpan
■ 5 x RFID-kort (4 x användare och 1 x master i leveranstillständ är RFID-korten redan inlagda i den lokala vitlistan)
Påse med monteringsmaterial (skruvar, plugg, täcklock), membrangenomföringar, kontaktdon, buntband och distanser (endast för produkter med ladduttag)
■ Dekal med laddpunktsmärkningen SS-EN 17186
■ Övriga dokument:

■ Borrmall (tryckt och perforerad på kartonginlägg)
■ Kopplingsschema
■ Kontrollcertifikat

* Vissa kundspecifika produkter levereras utan frontkåpa. I detta fall måste frontkåpan köpas separat från MENNEKES. Frontkåpan kan beställas i olika färger från MENNEKES.

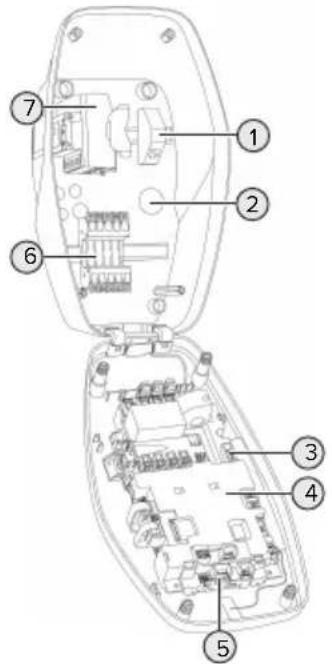

1 Höljets överdel med Front Cover
2 LED-statusdisplay
3 Knapp

■ "Solcellsladdning"
■ "Snabbladdning"
■ "Användardefinierad laddning"

4 RFID-kortläsare

5 Höljets underdel

6 Elmätare *

*Gäller endast för produktvarianterna AMTRON® 4You 560.

Insidan

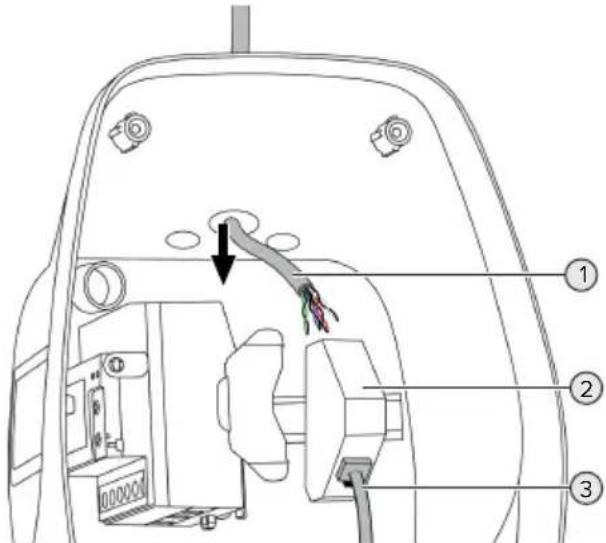

1 RJ45-ansutningsenhet
2 Kabelgenomföringar *

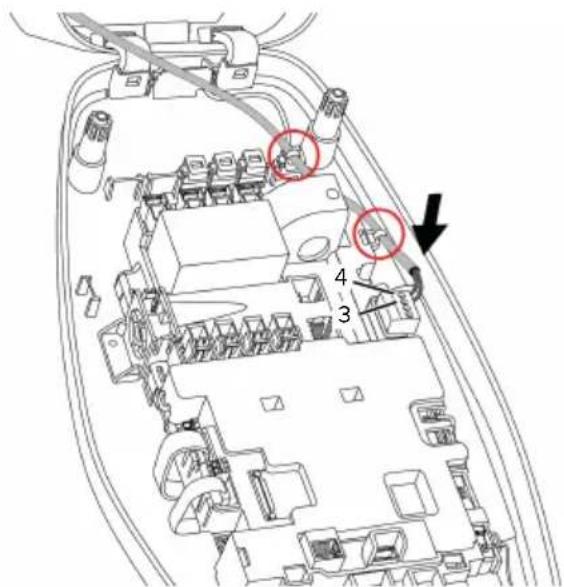

3 Plintar (3, 4) för anslutning av en extern brytkontakt (Downgrade-ingång)
4 MCU (MENNEKES Control Unit, styrenhet)
5 Plintar för anslutning av en extern arbetsströmutlösare
6 Kopplingsplintar för spänningsförsörjningen
7 Energiräknare **

* Andra kabelgenomföringar finns på ovan- och undersidan.

**Gäller endast för produktvarianterna AMTRON® 4You 560.

3.5 Laddningsläge

Laddningsläge Knapp
"Solcellsladdning"
"Snabbladdning"
"Användardefinierad laddning"

Laddningsläget "Solcellsladdning"

Laddeffekten beror på överskottsenergin i solcellsanläggningen. Laddning sker uteslutande med solcellsenergi. Laddningen startar när det finns tillräckligt med överskottsenergi för att ladda fordonet med 6A per fas.

Laddningsläget "Snabbladdning"

Laddning sker med maximal effekt.

Laddningsläge "Användardefinierad laddning"

Det här laddningsläget kan skräddarsys. I AMTRON® 4Drivers App kan laddningsscener definieras. Den utvalda laddningsscenen utförs när knappen "Användardefinierad laddning" trycks in (t.ex. "Solcellsstödd laddning", laddningsprocessen startar vid ett definierat tidsintervall eller med en definierad energimängd).

Exempel "Solcellsstödd laddning": Oavsett hur mycket energi solcellsanläggningen matar in just nu, är den minsta laddströmmen alltid tillgänglig för fordonet (eventuellt från elnätet). Om mer överskottsenergi från solcellsanläggningen matas in ställs denna också till förfogande för fordonet. Den minimala laddningseffekten kan ställas in i AMTRON® 4 installers-appen eller i webbgränssnittet (elektriker krävs).

Detaljerad information om laddningslägena "Solcellsladdning" och "Användardefinierad laddning" finns i kapitlet:

"6.8.4 Laddningslägena

"Solcellsladdning" och "Anpassad laddning"" [ 30]

3.6 LED-statusdisplay

LED-statusindikatorn visar produktens drifttillständ (standby, laddning, fel).

Standby

LED-beteende(standardfärginställning)	Betydelse
	Produkten är driftklar. Inget fordonär anslutet till produkten.
LED lyserblått.
	Inget fordon är anslutet tillprodukten. Auktoriseringen harutförts (giltighetstiden kankonfigureras).
LED blinkarblått.
	Ett fordon är anslutet tillprodukten. Auktoriseringen harinte utförts.
LED blinkarblått.	Ett fordon är anslutet till produkten. Auktoriseringen har utförts.Laddningen pausar. Möjliga orsaker är .t.ex.:Det finns inte tillräckligt med energi för laddning i laddningslägena "Solcellsladdning" eller "Användardefinierad laddning".Blockoutskyddet har tillfälligt löst ut.Gränsvärdet för snedlast har tillfälligt överskridits.Laddningsströmmen för Downgrade-ingången är konfigurerad till 0 A och är aktiv.Ett kommando har tagits emot från energiledningssystemet (strömriktvärde 0 A).
LED pulserar blått.
	Produkten är driftklar.Laddningsstationen reserveras för definierade RFID-kort av ett anslutet backend-system.
LED pulserar blått.

I driftläget "Standby" är färgen blå förinställd (standard färginställning). Färgen kan ändras till grön i AMTRON® 4 installers App eller i webbgränssnittet.

Energisparläge för minskad standby-förbrukning: I "Standby"-läge kan produkten växla till energisparläge. LED-statusindikatorn tänds inte i energisparläget. Energisparläget avslutas genom

att detektera en närvaro eller genom att interagera med produkten (t.ex. koppla in laddningskabeln, auktorisera). Energisparläget kan konfigureras i AMTRON® 4Installers App eller i webbgränssnittet och aktiveras vid leverans.

Laddning

LED-beteende(standardfärginställning)	Betydelse
	Fordonet laddas.
LED lysergrönt.
	Alla förutsättningar för laddning av en elbil är uppfyllda. Laddningen pausar på grund av ett fordonssvar eller har avslutats från fordonet.
LED pulserargrönt.
	■ Produktens drifttemperatur är för hög:■ Bilen laddas med reducerad laddningseffekt.■ Laddningsprocessen pausas tillfälligt.
LED blinkargrönt.	■ Kommunikationen med det anslutna energiledningssystemet eller elmätare har avbrutits.Fordonet laddas med den konfigurerade reservströmmen (≥ 6 A).

I driftläget "Laddning" är färgen grön förinställd (standard färginställning). Färgen kan ändras till blå i AMTRON® 4 installers App eller i webbgränssnittet.

Fel

LED-beteende	Betydelse
	■ Ett fel förhindrar laddning av fordonet. Felet kan endast åtgärdas av en behörig elektriker.■ Laddningsstationen avaktiverades av ett backend-system.
LED lyser rött.
	Ett fel förhindrar laddning av fordonet (t.ex. fel vid laddningen).
LED blinkar rött.

Mer information finns i kapitlet Felsökning.

3.7 Laddningsanslutningar

Produktvarianterna finns med följande laddningsanslutningar:

Fast ansluten laddkabel med laddningskoppling typ 2

Härmed kan alla fordon laddas med en laddkontakt typ 2. Det krävs inte någon separat laddkabel.

Ladduttag typ 2 med slutare för användning av separat laddkabel

Slutaren skyddar dessutom mot elstötar och är lagstadgad i vissa länder.

"2.2 Korrekt användning" [▶ 3]

Härmed kan alla fordon laddas med en laddkontakt typ 2 eller typ 1 (beroende av använd laddkabel).

Alla laddkablar från MENNEKES finns på vår hemsida under "Portfolio" > "Charging cables".

"1.1 Hemsida" [▶ 2]

SV

4 Tekniska data

	AMTRON® 4You 500 11 AMTRON®	4You 500 22
Max. laddningseffekt: [kW] 11 22
Märkström I_nA [A] 16 32
Märkström för en laddpunkt mod-3 I_nc [A]	16 32
Max. säkring [A] 16 32
Villkorligmärkkortslutningsström I_cc [kA]	1,1 1,8

AMTRON® 4You 500 11, AMTRON® 4You 500 22
Anslutning enfas/trefas
Märkspänning UN [V] AC ±10 % 230/400
Märkfrekvens fN [Hz] 50
Märkisolationsspänning Ui [V] 500
Stötspänningshållfasthet Uimp [kV] 4
Nominell belastningsfaktor RDF 1
System efter typ av jordförbindning TN/TT (IT under vissa förutsättningar)
EMK-indelning A+B
Skyddsklass I
Kapslingsklass	IP 54
Överspänningskategori	III
Slaghållfasthet	IK10
Nedsmutsningsgrad 3
Uppställning	Utomhus eller inomhus
Stationär/rörlig	Stationär
Användning (enligt IEC 61439-7)	AEVCS
Utvändig konstruktion	Väggmontering
Mått H x B x D [mm]	Produkt med laddkabel: 402 x 226 x 168;produkt med ladduttag: 402 x 226 x 198
Vikt [kg]	Produkt med laddkabel: 4,9–6,9; produkt med ladduttag: 3,4–3,9
Standard	IEC 61851, IEC 61439-7

De konkreta normerna som produkten har testats enligt finns i överensstämmelseintyget för produkten.

Överensstämmelseförklaringen finns på vår hemsida under Nerladdningar för den valda produkten.

Den här produkten innehåller en ljuskälla i energieffektivitetsklass D.

Kopplingsplint matarkabel
Antal anslutningsplintar 5
Ledarmaterial Koppar
		Min. Max.
Plintområde [mm2] styv 1,5 10
	flexibel - -
	med kabelskor 1,5 6
Åtdragningsmoment [Nm] - -
Anslutningsplintar Downgrade-ingång
Antal anslutningsplintar 2
Utförande för den externa brytarkontakten Potentialfri (NC eller NO)
		Min. Max.
Plintområde [mm2] styv 0,2 4
	flexibel 0,2 2,5
	med kabelskor 0,25 2,5
Åtdragningsmoment [Nm] 0,5 0,5
Anslutningsplintar kopplingsutgång för arbetsströmutlösare
Antal anslutningsplintar 2
Max. brytspänning [V] AC 230
Max. brytspänning [V] DC 24
Max. brytström [A] 1
		Min. Max.
Plintområde [mm2] styv 0,2 4
	flexibel 0,2 2,5
	med kabelskor 0,25 2,5
Åtdragningsmoment [Nm] 0,5 0,5
Radionät Frekvensband [MHz]	Max. magnetisk fältstyrka	(Quasi- Peak) [dBμA/m]
RFID (ISO/IEC 14443 A/B)	13,56	-16
Radionät		Max. sändningseffekt [dBm]
WLAN 2,4 GHz	19,75

5 Installation

5.1 Välj plats

Förutsättning(ar):

√ Tekniska data och nätdata stämmer överens.
"4 Tekniska data" [▶ 12]
√ Tillåtna omgivningsförhållanden uppfylls.
√ Produkt och uppställningsplats för laddning är, beroende på den använda laddkabelns längd, tillräckligt nära varandra.
√ Följande min. avständ till andra föremål (t.ex. väggar) måste följas:

■ Avständ åt vänster och höger: 300 mm
■ Avständ uppåt: 300 mm

5.1.1 Tillåtna omgivningsförhållanden

FARA

Explosions- och brandrisk

Om produkten ska användas i områden där det föreligger explosionsrisk (EX-områden) kan explosiva ämnen antändas på grund av gnistbildning från delar av produkten. Det föreligger explosions- och brandrisk.

Använd inte produkten i områden där det föreligger explosionsrisk (t.ex. bensinstationer).

OBSERVERA

Materiella skador på grund av olämpliga omgivningsförhållanden

Olämpliga omgivningsförhållanden kan skada produkten.

Skydda produkten mot direkt vattenstråle.
▶ Undvik direkt solljus.
Kontrollera att ventilationen är tillräcklig för produkten. Observera minsta avständ.
Håll produkten på avständ från värmekällor.
▶ Undvik kraftiga temperaturvariationer.

Tillåtna omgivningsförhållanden
	Min. Max.
Omgivningstemperatur [°C] -30 +50
Genomsnittstemperatur under 24 timmar [°C]		+35
Höjd [m.ö.h.] 2 000
Relativ luftfuktighet (ej kondenserande) [%]		95

5.2 Förberedelser på uppställningsplatsen

5.2.1 Förkopplad elinstallation

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

FARA

Brandrisk på grund av överbelastning

Vid olämpligt dragning av den externa elinstallationen (t.ex. matarkabeln) föreligger brandrisk.

Den externa elinstallationen ska utföras enligt gällande normer och standarder, produktens tekniska data och produktens konfiguration.

"4 Tekniska data" [▶ 12]

Vid val av matarkabel (kabelarea och kabeltyp) måste bland annat följande lokala förutsättningar beaktas:

■ Typ av kabeldragning
Kabellängd
■ Anhopning av kablar

Dra matarkabeln och ev. styrnings-/datakabel till den önskade uppställningsplatsen.

Monteringsmöjligheter

På en vägg
■ På stolpe från MENNEKES

Väggmontering:

Positionen för matarkabeln måste markeras med hjälp av den bifogade borrmallen eller bilden "Borrmätt [mm]".

"5.6 Montera produkten på väggen" [▶ 16]

Montering på en stolpe:

Denna kan beställas som tillbehör från MENNEKES.

5.2.2 Skyddsanordningar

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Följande villkor måste vara uppfyllda vid installationen av skyddsanordningarna i den förkopplade elinstallationen:

Jordfelsbrytare

Nationella föreskrifter måste beaktas (t.ex. IEC 60364-7-722 (i Tyskland DIN VDE 0100-722)).
■ Produkten har en felströmssensor för DC-jordfelsövervakning > 6 mA med ett utlösningsförhållande enligt IEC 62955.
■ Produkten måste skyddas med en jordfelsbrytare. Jordfelsbrytaren måste minst vara av typ A.
Inga andra strömkretsar får anslutas till jordfelsbrytaren.

Säkring av matarkabeln (t.ex. automatsäkring, NH-säkring)

■ Nationella föreskrifter måste beaktas (t.ex. IEC 60364-7-722 (i Tyskland DIN VDE 0100-722)).
Säkringen för matarledningen måste bl.a. konstrueras under beaktande av typskylten, önskad laddningseffekt och matarkabeln (kabellängd, kabelarea, antal faser, selektivitet) till produkten.
■ För AMTRON® 4You 500 11 gäller: Märkströmmen för matarkabelns säkring får vara max. 16 A (med C-karakteristik).
■ För AMTRON® 4You 500 22 gäller: Märkströmmen för matarkabelns säkring får vara max. 32 A (med C-karakteristik).

Arbetsströmutlösare

Kontrollera om arbetsströmutlösare krävs enligt föreskrifterna i användarlandet.

"2.2 Korrekt användning" [▶ 3]

Arbetsströmutlösaren måste vara placerad bredvid jordfelsbrytaren.
Arbetsströmutlösaren och jordfelsbrytaren måste vara kompatibla.

5.3 Transportera produkten

! OBSERVERA

Materiella skador på grund av felaktig transport

Kollisioner och stötar kan skada produkten.

▶ Undvik kollisioner och stötar.
▶ Transportera produkten inpackad fram till uppställningsplatsen.
Använd ett mjukt underlag att ställa ned produkten på.

5.4 Lossa frontkåpan

Vid leveransen är frontkåpan inte monterad.

OBSERVERA

Materiella skador på grund av felaktig hantering

Frontkåpan kan gå sönder om den inte lossas enligt följande beskrivning. Då kan inte frontkåpan användas och måste bytas.

Använd endast det verktyg som följer med vid leveransen för att lossa den.
Följ noga instruktionerna på följande bilder vid lossningen.

▶ Lossa frontkåpan med hjälp av verktyget (medföljer vid leveransen).

5.5 Öppna produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Fig. 6: Öppna produkten (exempel)

Vid leveransen är höljets överdel inte fastskruvat. Skruvarna medföljer i leveransen.

▶ Lossa frontkåpan vid behov.
"5.4 Lossa frontkåpan" [▶ 16]
▶ Lossa skruvarna vid behov.
▶ Fäll ner höljets överdel.

5.6 Montera produkten på väggen

5.6.1 Borra hål

OBSERVERA

Materiella skador på grund av ojämn yta

Vid montering på en ojämn yta kan höljet vridas så att skyddsklassen inte längre är garanterad. De elektroniska komponenterna kan skadas.

Montera endast produkten på en jämn yta.
Jämna vid behov ut ojämna ytor med lämpliga åtgärder.

MENNEKES rekommenderar montering i en ergonomiskt höjd beroende på kroppslängd.

OBSERVERA

Materiella skador på grund av borrdamm

Om borrdamm kommer in i produkten kan det leda till skador på de elektriska komponenterna.

• Kontrollera att inget borrdamm kommer in i produkten.
  Använd inte produkten som borrmall och borra inte genom produkten.

▶ Lossa den perforerade borrmallen från kartongen.
Rikta upp, markera och borra (∅ 6 mm) borrhålen vågrätt med hjälp av borrmallen.
Förbered önskad kabelinföring.
"5.6.2 Förbereda kabelgenomföring" [▶ 17]
Montera produkten.
"5.6.3 Montera produkten" [▶ 18]

5.6.2 Förbereda kabelgenomföring

Det finns följande möjligheter för kabelgenomföring:

■ Produktvarianter med laddkabel
■ Ovansidan (2 x M20, 1 x M32)
■ Undersidan (2 x M16, 2 x M20, 1 x M32)
■ Baksidan (2 x M16, 2 x M20, 1 x M32)

■ Produktvarianter med ladduttag

■ Ovansidan (2 x M20, 1 x M32)

■ Undersidan (2 x M16, 2 x M20, 1 x M32)

■ Baksidan (1 x M16, 1 x M20, 1 x M32)

Bryt upp kabelgenomföringen vid genomföringsstället med lämpligt verktyg.

Sätt i lämplig membrangenomföring (medföljer i leveransen) i respektive kabelgenomföring.

Kabelgen omföring	Diameter	Passande membrangenomföring
Ovansida och undersida	M16 eller M20	Membrangenomföring med dragavlastning.Tätningsområde:■ M16: 4,5–10 mm■ M20: 6–13 mm
Ovansida och undersida	M32 Kabelförskruvning och motmutter■ Åtdragningsmoment kabelförskruvning: 7 Nm■ Åtdragningsmoment motmutter: 7,5 Nm■ Tätningsområde: 13–21 mm
Baksida M16, M20 eller M32		Membrangenomföring utan dragavlastning.Tätningsområde:■ M16: 1–9 mm■ M20: 1–15 mm■ M32: 1–25 mm

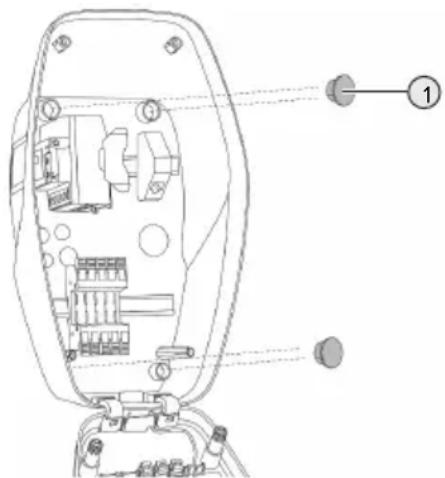

5.6.3 Montera produkten

Bifogat monteringsmaterial (skruvar, plugg) är endast avsett för montering i betong-, tegel eller träväggar.

▶ Välj lämpligt fastsättningsmaterial.
De båda övre skruvarna ska fästas till 10 mm från väggen.
▶ Häng fast produkten på skruvarna.
Fäst produkten med de båda nedre skruvarna i väggen. Välj åtdragningsmoment beroende av materialet i väggen.
Dra åt de båda övre skruvarna. Välj åtdragningsmoment beroende av materialet i väggen.
- Kontrollera att produkten är vågrät och säkert fäst.

För in matarkabel och ev. styrnings-/dataledning i produkten genom vardera en kabelgenomföring.

Produktvarianter med ladduttag

▶ Välj lämpligt fastsättningsmaterial.
De båda övre skruvarna ska fästas till 20 mm från väggen.
Sätt vid behov på distanserna (medföljer vid leveransen) på fästhålen på baksidan av produkten. Distanserna ökar avståndet till väggen och underlättar isättningen av laddkabeln.
▶ Häng fast produkten på skruvarna.
Fäst produkten med de båda nedre skruvarna i väggen. Välj åtdragningsmoment beroende av materialet i väggen.
Dra åt de båda övre skruvarna. Välj åtdragningsmoment beroende av materialet i väggen.
- Kontrollera att produkten är vågrät och säkert fäst.
För in matarkabel och ev. styrnings-/dataledning i produkten genom vardera en kabelgenomföring.

I produkten behövs ungefär 30 cm matarkabel.

Täcklock

Fig. 9: Täcklock (exempel)

Täck över fästskruvarna med fyra täcklock (1) (medföljer vid leveransen).

OBSERVERA

Materiella skador på grund av saknade täcklock

Om fästskruvarna inte eller endast delvis täcks av täcklocken uppfyller enheten inte den angivna kapslingsklassen och skyddstypen. Det kan leda till att de elektroniska komponenterna skadas.

Täck över fästskruvarna med täcklocken.

5.7 Elektrisk anslutning

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

5.7.1 Nätformer

Produkten får anslutas till ett TN-/TT-nät.

Produkten får endast anslutas till ett IT-nät under följande förutsättningar:

√ Det är inte tillåtet att ansluta till ett 230/400 V IT-nät.
√ Det är tillåtet att ansluta enheten till ett IT-nät med 230 V ytterledarspänning via en jordfelsbrytare under förutsättning att maximal beröringsspänning inte överstiger 50 V AC vid det första felet.

5.7.2 Matarspänning

Fig. 10: Anslutning matarspänning (exempel)

▶ Avisolera matarkabeln.
▶ Avisolera ledarna 12 mm.

Följ tillåten böjningsradie vid dragningen av matarkabeln.

Enfasdrift

Anslut matarkabelns ledningar till plintarna L1 (brun), N (blå) och PE (gulgrön) enligt färgschemat.
▶ Observera anslutningsuppgifterna för kopplingslisten.

"4 Tekniska data" [▶ 12]

- Kontrollera att ledningarna är ordentligt anslutna.

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

Trefasdrift

Anslut matarledningens ledningar till plintarna L1 (brun), L2 (svart), L3 (grå), N (blå) och PE (gulgrön) enligt färgschemat. Det krävs medurs polarisation.

▶ Observera anslutningsuppgifterna för kopplingslisten.

"4 Tekniska data" [▶ 12]

- Kontrollera att ledningarna är ordentligt anslutna.

Anslutning av strömförsörjningen i laddningslägena "Solcellsladdning" och "Användardefinierad laddning"

MENNEKES rekommenderar att lägga laddningsstationens fas L1 på samma fas som en enfas-matande växelriktare. Därmed kan man undvika snedbelastning.

5.7.3 Arbetsströmutlösare

Förutsättning(ar):

√ Arbetsströmutlösaren är installerad i den förkopplade elinstallationen.

"5.2.2 Skyddsanordningar" [▶ 15]

Fig. 11: Anslutning arbetsströmutlösare

Fig. 12: Principkopplingsschema: Anslutning av ett externt arbetsströmsrelä

▶ Avisolera kabeln.
▶ Avisolera ledarna 7 mm.
Anslut ledarna till stickkopplingen (medföljer vid leveransen).
Sätt i stickkopplingen i XG3.

Plint (XG3) Anslutning

3 Arbetsströmutlösare

1 Matarspänning

■ Max. 230 V AC eller max. 24 V DC
Max. 1 A

▶ Beakta anslutningsdata för kopplingsutgången.
"4 Tekniska data" [▶ 12]
Dra kabeln enligt bilden ovan och fäst den med buntband (medföljer vid leveransen) i de markerade komponenterna.

Vid händelse av fel (svetsad lastkontakt) aktiveras arbetsströmutlösaren och produkten kopplas bort från elnätet.

5.8 Överspännningsskydd

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Produkten får endast användas under beaktande av alla internationella och nationella föreskrifter för att skydda elektriska anläggningar mot överspänning. Bland annat ska följande internationella föreskrifter, samt respektive nationell implementering, beaktas:

IEC 62305-1 till -4
■ i Tyskland: DIN VDE 0100-443
■ i Tyskland: DIN VDE 0100-534

Produkten kan utrustas med ett överspänningsskydd av typ 2 (finns som tillbehör).

Se instruktioner för överspänningsskydd.

6 ldrifttagning

6.1 Starta produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Förutsättning(ar):

√ Produkten är korrekt installerad.
√ Produkten är inte skadad.
√ Nödvändiga skyddsanordningar har installerats i den förkopplade elinstallationen enligt de nationellt gällande föreskrifterna.

"5.2.2 Skyddsanordningar" [▶ 15]

√ Produkten har kontrollerats enligt IEC 60364-6 samt respektive gällande nationella föreskrifter (t.ex. DIN VDE 0100-600 i Tyskland) vid den första idrifttagningen.

"6.9 Kontrollera produkten" [▶ 35]

▶ Tillkoppla och kontrollera matarspänningen.

6.2 Kontrollera spänningsförsörjningen

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Möjligheter:

■ Kontrollera strömförsörjningen med hjälp av lämplig mätutrustning.

Produkten mäter spänningsvärdena för de 3 faserna (L1, L2, L3). Dessa kan avläsas i AMTRON® 4 installers App eller i webbgränssnittet i menyn "Status". Om underspännings- eller överspänningsövervakningen är aktiverad, skickas ett felmeddelande om de inställda tröskelvärdena överskrids eller inte uppnås.

Exempel på en felaktig anslutning av spänningsförsörjningen:

■ Produkten är ansluten med moturs polarisation. Det krävs medurs polarisation.

6.3 Upprätta nätverksanslutning för inledande driftsättning

För idrifttagning krävs en terminal (smartphone, surfplatta, bärbar dator) och en nätverksanslutning till produkten.

Produkten tillhandahåller en accesspunkt med vilken en slutenhet kan ansluta till produkten via WLAN. Datan som krävs för att ansluta till accesspunkten finns på insatsen med åtkomstinformationen.

Aktivera accesspunkt på produkten genom att trycka på knapparna "Solcellsladdning" och "Användardefinerad laddning" samtidigt i minst 2 sekunder.
→ Vid lyckad aktivering blinkar LED-statusindikatorn grönt en gång och en ljudsignal avges.

▶ Aktivera WiFi på slutenheten.
Anslut slutenheten till åtkomstpunkten genom att skanna QR-koden på inlagan med accesspunkt.
▶ Alternativt kan slutenheten och produkten också anslutas via slutenhetens WLAN-sökning. Namnet på accesspunkten är sammansatt enligt följande:
"AMTRON". Åtkomstuppgifterna måste anges manuellt (se bilaga med åtkomstuppgifterna).

Alternativa möjligheter

Om nätverksanslutningen via accesspunkt inte är möjlig finns följande alternativa möjligheter:

■ Via det lokala nätverket
"6.5 Integrera produkten till ett lokalt nätverk" [▶ 23]
■ Via en ethernet-direktförbindelse

Följande arbeten får endast utföras av behörig elektriker.

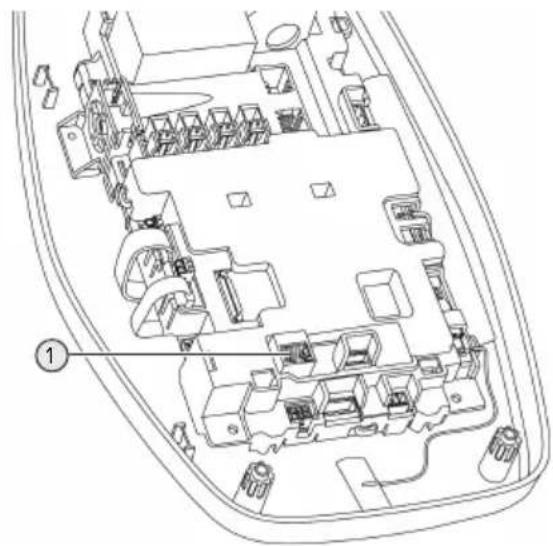

Den nödvändiga ethernet-anslutningen (1) på styrenheten är redan upptagen när den levereras. Den interna Ethernet-kabeln måste först kopplas bort.

▶ Koppla ur den interna Ethernet-kabeln.
Anslut slutenheten och produkten via en Ethernet-kabel.
Justera följande nätverksinställningar på slutenheten:
■ IPv4-adress: 192.168.150.21
■ IPv4-delnätsmask: 255.255.255.0
■ Standard-Gateway: 192.168.150.1

Efter den första idrifttagningen kopplar du in den interna Ethernet-kabeln igen.

6.4 Anslutning med AMTRON® 4Installers App skapa konfigurering

AMTRON® 4 installers App kan användas för att konfigurera produkten. Appen kan laddas ner från Apple App Store eller Google Play Store.

Apple App Store:

https://mennek.es/s/amtron-4installers-app-ios

Google Play Store:

https://mennek.es/s/amtron-4installers-app-android

Förutsättning:

√ Slutenheten och produkten är anslutna till samma nätverk.
"6.3 Upprätta nätverksanslutning för inledande driftsättning" [▶ 21]
▶ Ladda ned och öppna appen.
Utför en nätverksskanning i appen för att hitta produkten i nätverket.
Välj produkt.

Alternativ möjlighet

Om du inte vill använda appen kan produkten alternativt konfigureras via webbgränssnittet.

Förutsättning:

√ Slutenheten och produkten är anslutna till samma nätverk.
"6.3 Upprätta nätverksanslutning för inledande driftsättning" [▶ 21]
▶ Öppna den aktuella webbläsaren.
Ange http://-adress för att öppna webbgränssnittet.

i

■ Om slutenheten är ansluten till produkten via åtkomstpunkten är produktens IP-adress: 192.168.170.10
■ Om slutenheten är ansluten till produkten via Ethernet-direktanslutningen är produktens IP-adress: 192.168.150.10
- Om slutenheten är integrerad i det lokala nätverket tilldelas IP-adressen dynamiskt. IP-adressen kan t.ex. läsas av via routern eller via en nätverkssökning.

Exempel:

■ Produktens IP-adress: 192.168.150.52
■ Webbgränssnittet kan nås via:http://192.168.150.52

6.4.1 Användarroller

Det finns 3 användarroller för konfigurationen, vilka är utrustade med olika inställningsmöjligheter:

■ "Installer"

■ Konfigurationen i den här användarrollen får endast utföras av en Behörig elektriker. Det går att göra inställningar som kräver specialkunskaper och som kan leda till elektriska faror om konfigurationen är olämplig.
Den här användarrollen har behörighet att redigera alla konfigurerbara parametrar.

"Owner"

Den här användarrollen är avsedd för laddningsstationens operatör.
Inställningsmöjligheterna är begränsade (t.ex. lasthantering, nätverksanslutning, backend-system, LED-färgschema, närvarodetektering).

■ "User"

Den här användarrollen är avsedd för slutanvändaren av laddningsstationen.
■ Inga inställningar kan göras.

Lösenorden för användarrollerna tilldelas vid den första idrifttagningen och kan vid behov noteras på dekalerna. Dekalerna finns i inlagan med åtkomstinformationen och kan sedan fästas på den bifogade snabbguiden.

6.4.2 Installationsguide

Installationsguiden ger stöd för den grundläggande konfigurationen av produkten (t.ex. inställning av maximal laddningsström).

Installationsguiden kan endast startas om användaren är inloggad med användarrollen "Installer". Inställningarna som görs i installationsguiden kan när som helst anpassas.

SV

6.5 Integrera produkten till ett lokalt nätverk

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Integreringen i ett lokalt nätverk ger till exempel följande alternativ:

■ Anslutning till en energimätare som finns i samma nätverk (Modbus TCP).
■ Anslutning till ett energihanteringssystem som finns i samma nätverk (Modbus TCP, EEBus eller SEMP).
En konfiguration via AMTRON® 4Installers App eller webbgränssnittet kan när som helst utföras.
■ Manövrering av produkten via AMTRON® 4Drivers App.

Integreringen kan ske via Ethernet eller WLAN. Vid leverans är produkten konfigurerad som en DHCP-klient och tilldelas IP-adressen dynamiskt av routern.

Ethernet

Om produkten ska integreras i ett nätverk via Ethernet måste produkten och routern anslutas med en datakabel (max. 100 m lång)

(stjärntopologi). Seriell växling av datalinjen (genomslipning) är inte möjlig. En RJ45-anslutningsenhet är förmonterad för anslutning i produkten. RJ45-anslutningsenheten består av ett RJ45-uttag och en hattskeneadapter.

RJ45-anslutningsenheten är lämplig för följande dataledningar:

Cat. 6A
■ Stela eller flexibla ledare med ett klämområde på 22–26 AWG
■ Mantelns diameter: 6–8,5 mm

För in datakabeln (1) i produkten.
▶ Koppla bort den interna Ethernet-kabeln (3).
▶ Demontera RJ45-anslutningsenheten (2) från hattskenan och öppna den.
▶ Anslut dataledningen till ett RJ45-uttag.
Se handledningen för RJ45-uttaget.
Sätt i och lås fast RJ45-uttaget i hattskeneadaptern.
Sätt på hattskeneadaptern på hattskenan.
Sätt i den interna Ethernet-kabeln (3) igen.

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

WLAN

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

6.6 Upprätta anslutning med AMTRON® 4Drivers App

Med AMTRON® 4Drivers App kan slutkunden på ett enkelt sätt hantera produkten och t.ex. godkänna laddningsprocesser.

Appen kan laddas ner från Apple App Store eller Google Play Store. Inlägget med åtkomstinformationen innehåller åtkomstdata för appen.

Apple App Store:

https://mennek.es/s/amtron-4drivers-app-ios

Google Play Store:

https://mennek.es/s/amtron-4drivers-app-android

Förutsättning:

√ För att kunna använda AMTRON® 4Drivers App måste produkten vara permanent ansluten till internet via det lokala nätverket.
√ För att para ihop appen och produkten för första gången måste båda enheterna vara anslutna till samma nätverk.
▶ Ladda ned och öppna appen.
▶ Registrera dig i appen med en e-postadress.
▶ Upprätta en nätverksanslutning mellan slutenheten och produkten.
Utför en nätverksskanning i appen för att hitta produkten.
▶ Ange parkopplingskoden manuellt eller genom att skanna QR-koden (se bilaga med åtkomstinformation) i appen för att parkoppla produkten med slutenheten.

Om laddningsprocesser ska godkännas i appen AMTRON® 4Drivers måste godkännande via RFID/app ställas in. Konfigurationen kan utföras i AMTRON® 4Installers App eller i webbgränssnittet.

6.7 Administrera RFID-kort

För behörighet via RFID måste RFID-korten programmeras in i den lokala vitlistan. Följande alternativ finns tillgängliga för hantering av RFID-kort:

■ I AMTRON® 4Drivers App
■ I AMTRON® 4 installers App eller i webbgränssnittet
■ Via master-RFID-kortet (beskrivs nedan)

MENNEKES rekommenderar att användarens RFID-kort programmeras i AMTRON® 4Drivers App. Om inlärningen utförs i AMTRON® 4Installers App eller i webbgränssnittet eller via master-RFID-kortet, är användarnas RFID-kort inte synliga i AMTRON® 4Drivers App.

Lägg till eller ta bort User-RFID-kort till vitlistan

Nya User-RFID-kort kan läggas till eller tas bort från den interna vitlistan via master-RFID-kortet.

Håll master-RFID-kortet framför RFID-kortläsaren för att aktivera inlärningsläget i en minut.
Den nedre LED-lampan i LED-statusdisplayen blinkar snabbt blått.
Håll det RFID-kort som ska läggas till eller tas bort framför RFID-kortläsaren.
→ Om RFID-kortet ännu inte finns lagrat i vitlistan läggs det till i vitlistan som ett RFID-kort för användare. Den nedre LED-lampan i LED-statusdisplayen lyser grönt i 1 sekund. En stigande tonsekvens sänds också ut.
→ Om RFID-kortet redan finns i vitlistan kommer det att tas bort från vitlistan. Den övre LED-lampan på LED-statusdisplayen lyser rött i 1 sekund. En fallande tonsekvens matas också ut.

Lär in RFID-kort

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

6.8 Användningsfall

6.8.1 Downgrade

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Om maximal nätanslutningsström inte är tillgänglig under vissa omständigheter eller vid vissa tidpunkter kan laddningsströmmen reduceras via downgrade-ingången. Downgrade-ingången kan till exempel aktiveras med följande kriterier eller styrningssystem:

Strömtaxa
Tid
■ Lastutlösningsstyrning
■ Manuell styrning
■ Extern belastningsstyrning

Vid leverans styrs downgrade-ingången på följande sätt:

Tillståndbrytarkontakt

Tillstånd Downgrade

öppen Downgrade inte aktiv stängd Downgrade aktiv

Logiken för nedgraderingsingången kan ändras i AMTRON® 4Installers App eller i webbgränssnittet.

Elektrisk anslutning av brytkontakterna

OBSERVERA

Sakskador p.g.a. felaktig installation

Felaktig installation av brytkontakterna kan orsaka skador eller funktionsstörningar på produkten.

Beakta följande krav vid installationen:

Välj lämplig ledningsdragning så att störningspåverkan undviks.

Fig. 17: Principkopplingsschema: anslutning av en extern brytarkontakt (standardinställning: NO)

▶ Installera extern brytkontakt.
▶ Avisolera kabeln.
▶ Avisolera ledarna 7 mm.
Anslut ledningarna till stickkontakten (ingår i leveransen).
▶ Sätt i stickkontakten i XG1.
Beakta anslutningsdata för downgradeingången.

"4 Tekniska data" [▶ 12]

Lägg kabeln enligt bilden ovan och fäst den vid de markerade komponenterna med buntband (ingår i leveransen).

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

6.8.1.1 Nedgradering vid användning av energimätaren Siemens PAC2200 7KM

Förutsättning(ar):

■ Firmware version 1.1 eller högre är installerad.
Den externa elmätaren Siemens PAC2200 7KM har anslutits till nätverket och konfigurerats.
"6.8.2 Ansluta extern elmätare" [▶ 27]

Energimätarens nedgraderingsinmatning och laddningsstationens nedgraderingsinmatning kan inte användas samtidigt.

Den digitala ingången till elmätaren kan användas som Downgrade-ingång för strömreducering av en laddpunkt eller ett laddningspunktsnätverk. Det finns två möjligheter att styra den digitala ingången:

■ via en extern 12 V DC eller 24 V DC styrsignal
■ via ett kopplingsrelä och ytterligare en spänningsförsörjning

Vid leverans styrs downgrade-ingången på följande sätt:

Tillständbrytarkontakt	Tillständ Downgrade
öppen Downgrade inte aktiv
stängd Downgrade aktiv

Logiken för nedgraderingsingången kan ändras i AMTRON® 4Installers App eller i webbgränssnittet.

Styrning via en extern 12 V DC eller 24 V DC styrsignal (vid leveranstillständ)

Styrsignalen kan till exempel alstras från ett externt lastutkastrelä eller en extern timer. Så snart styrsignalen ligger an med 12 V DC eller 24 V DC på den digitala ingången reduceras laddströmmen enligt den gjorda konfigurationen.

Anslut externt styrsystem till plint 12 på den digitala ingången.

Styrning via ett kopplingsrelä och ytterligare en spänningsförsörjning (vid leveranstillständ)

Den digitala ingången kan styras med ett kopplingsrelä (S0) och ytterligare en spänningsförsörjning(1).

S0 DI+ Plint 12 (DI+) (extern elmätare) + - DI- 1 Plint 12 (DI-) (extern elmätare)

Fig. 18: Styrning via ett kopplingsrelä och ytterligare en spänningsförsörjning (vid leveranstillständ)

SV

1 Extern spänningsförsörjning, max. 30 V DC

Anslut externt styrsystem till plint 12 på den digitala ingången.

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

6.8.2 Ansluta extern elmätare

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Anslutningen till en extern energimätare ger t.ex. följande alternativ:

■ Blackoutskydd
Solcellsladdning

Information om kompatibla elmätare finns på vår hemsida:

▶ Installera en extern energimätare i elinstallationen förinkopplad.

▶ Integrera energimätaren och produkten i samma nätverk.
"6.5 Integrera produkten till ett lokalt nätverk" [▶ 23]

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

Konfigurering av energimätaren

Inställningar i energimätaren kan krävas för att ansluta energimätaren till produkten. Instruktioner för anslutning av valda energimätare finns på ovan nämnda hemsida.

Den externa elmätaren kan placeras så att endast de externa förbrukarna mäts eller att den totala förbrukningen (externa förbrukare och laddstationen) mäts. Följande illustrationer visar strukturen vid användning av MENNEKES tillbehörsset 18662 (Siemens PAC2200 7KM inklusive strömtransformator).

Elmätare mäter total förbrukning (standardinställning)

SV

Elmätare mäter endast externa förbrukare

6.8.3 Blackoutskydd

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

För att förhindra överbelastning av husets elanslutning med en laddpunkt (blockoutskydd) är det nödvändigt att registrera de aktuella strömvärdena för byggnadens anslutning med en extra extern elmätare. Med elmätaren tas hänsyn även till andra förbrukare i byggnaden.

▶ Ansluta extern elmätare.

"6.8.2 Ansluta extern elmätare" [▶ 27]

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

6.8.4 Laddningslägena "Solcellsladdning" och "Anpassad laddning"

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

▶ Ansluta extern elmätare.

"6.8.2 Ansluta extern elmätare" [▶ 27]

Laddningsläge Knapp
"Solcellsladdning"
"Användardefinierad laddning"

Laddningsläget "Solcellsladdning"

Laddeffekten beror på överskottsenergin i solcellsanläggningen. Laddning sker uteslutande med solcellsenergi. Laddningen startar när det finns tillräckligt med överskottsenergi för att ladda fordonet med 6A per fas.

Laddningsläge "Användardefinierad laddning"

Det här laddningsläget kan skräddarsys. I AMTRON® 4Drivers App kan laddningsscener definieras. Den utvalda laddningsscenen utförs när

knappen "Användardefinierad laddning" trycks in (t.ex. "Solcellsstödd laddning", laddningsprocessen startar vid ett definierat tidsintervall eller med en definierad energimängd).

Exempel "Solcellsstödd laddning": Oavsett hur mycket energi solcellsanläggningen matar in just nu, är den minsta laddströmmen alltid tillgänglig för fordonet (eventuellt från elnätet). Om mer överskottsenergi från solcellsanläggningen matas in ställs denna också till förfogande för fordonet. Den minimala laddningseffekten kan ställas in i AMTRON® 4 installers-appen eller i webbgränssnittet (elektriker krävs).

Specialegenskaper för 11 kW-varianten

Varianten på 11 kW stöder enfas och trefas laddning. Som ett resultat kan både lågpresterande och högpresterande solcellssystem användas optimalt. Laddningsstationen kan också växla dynamiskt mellan enfas- och trefasladdning. Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet. Följande inställningar är möjliga för 11 kW-varianten:

■ Dynamisk växling mellan enfas- och trefasladdning (standardinställning): I laddningslägena "Solcellsladdning" och "Användardefinerad laddning" växlar systemet dynamiskt mellan enfas- och trefasladdning under laddningen. Laddningen startar från en överskottsenergi på 1,4 kW och kan ökas till maximalt 11 kW. Laddningspausens längd mellan fasbytena kan ställas in i AMTRON® 4 installers App eller i webbgränssnittet.

Enfasladdning: I laddningslägena "Solcellsladdning" och "Användardefinierad laddning" används endast enfasladdning. Laddningen startar från en överskottsenergi på 1,4 kW och kan ökas till maximalt 3,7 kW.

Trefasladdning: I laddningslägena "Solcellsladdning" och "Användardefinierad laddning" används endast

trefasladdning. Laddningen startar från en överskottsenergi på 4,2 kW och kan ökas till maximalt 11 kW.

i

Den automatiska fasändringen implementerades enligt CharlN-proceduren. MENNEKES kan inte garantera kompatibiliteten för alla fordon på marknaden. I enskilda fall kan laddningen avbrytas eller fordonet eller väggboxen skadas.

Inkompatibiliteten kan t.ex. påverka Kia eNiro, Hyundai Kona, Fiat 500e och Renault Zoe. En fullständig lista kan inte föras, eftersom kompatibiliteten också kan variera inom en serie, beroende på tillverkningsår och fordonens mjukvaruversion. Kontakta din tillverkare för att få reda på om denna funktion stöds av ditt fordon.

MENNEKES tar inget ansvar för skador som uppstår på grund av felaktig användning eller inkompatibilitet.

Specialegenskaper för 22 kW-varianten

Laddningen startar från en överskottsenergi på 4,2 kW. Laddningseffekten kan ökas till maximalt 22 kW. Om produkten är ansluten och konfigurerad till en fas ligger laddningskapaciteten på mellan 1,4 kW och 7,4 kW.

Konfiguration

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

Välj laddningsläge

Med knappen kan man välja respektive laddningsläge.

Laddningsläge Knapp
"Solcellsladdning"

Laddningsläge Knapp
"Snabbladdning"
"Användardefinierad laddning"

Det aktiva laddningsläget är bakgrundsbelyst. Om en laddningsscen har aktiverats i AMTRON® 4Drivers App för "Användardefinierad laddning" som inte är lagrad på knappen, pulserar bakgrundsbelysningen på knappen "Användardefinierad laddning".

SV

- Om produkten inte är konfigurerad för laddningslägena "Solcellsladdning" och "Användardefinerad laddning" har knapparna ingen funktion.

För 22 kW-varianterna gäller:

Det är alltid möjligt att växla mellan laddningslägena "Snabbladdning", "Solcellsladdning" och "Anpassad laddning" (även under pågående laddning).

Följande gäller för 11 kW-varianterna med aktiverad dynamisk fasväxling:

Det är alltid möjligt att växla mellan laddningslägena "Snabbladdning", "Solcellsladdning" och "Anpassad laddning" (även under pågående laddning).

Följande gäller för 11 kW-varianterna med avaktiverad dynamisk fasväxling:

Det är alltid möjligt att växla mellan laddningslägena "Solcellsladdning" och "Användarnapassad laddning" (även under pågående laddning).

Det går inte att växla mellan laddningslägena "Snabbladdning" och "Solcellsladdning" eller "Användardefinerad laddning" under pågående laddning. Fordonet måste kopplas bort från laddstationen före bytet.

6.8.5 Energiledningssystem

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Vid behov kan produkten anslutas till ett energiledningssystem via Modbus TCP, via EEBus eller via SEMP för att implementera komplexa användningsfall. Produkten styrs av energiledningssystemet (master).

Information om kompatibla energiledningssystem finns på vår hemsida: www.mennekes.org/emobility/knowledge/ compatible-systems-and-interfaces/

▶ Installera energiledningssystem i den förinkopplade elinstallation.

Integrera energiledningssystemet och produkten i samma nätverk.

"6.5 Integrera produkten till ett lokalt nätverk" [▶ 23]

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

Från firmware-version 1.3 kan laddstationen anslutas via SEMP till ett energiledningssystem (t.ex. "Sunny Home Manager" från SMA).

SEMP-laddningslägen kan aktiveras via knapparna på laddstationen på följande sätt:

SEMP-laddningsläge (exempel "Sunny Home Manager" från SMA)	Knapp
"Överskottsladdning"
"Direktladdning"
"Manuell konfiguration"

Förklaring av laddningslägena finns i dokumentationen från SMA.

Konfiguration:

I laddstationens webbgränssnitt kan SEMP-gränssnittet aktiveras och inställningarna för laddningsläget "Manuell konfiguration" (t.ex. lägsta och högsta energibehov i kWh, planerad avfärdstid) göras.

Firmware-version 1.3 och AMTRON® 4Drivers-appen version 1.0 är ännu inte helt kopplade till varandra för anslutning via SEMP:

■ SEMP-laddningslägen kan inte väljas i AMTRON® 4Drivers-appen.
Inställningarna för laddningsläget "Manuell konfiguration" kan inte göras i AMTRON® 4Drivers-appen.

6.8.6 Anslutning till ett backend-system

Produkten kan anslutas till ett backend-system via det lokala nätverket. Drift av produkten sker via backend-systemet.

För anslutning via det lokala nätverket måste nätverket ha en permanent internetanslutning.

"6.5 Integrera produkten till ett lokalt nätverk" [▶ 23]

Konfigurationen utförs i AMTRON® 4Installers App eller i webbgränssnittet.

För kommunikation med backend-systemet rekommenderar vi att använda en säker internetanslutning. Detta kan t.ex. vara via ett SIM-kort som har tillhandahållits av backend-system-leverantören eller via en TLS-säkrad anslutning. Vid tillgång via allmän internetanslutning ska minst HTTP-grundautentiseringen aktiveras, eftersom data annars överförs läsliga för obehörig tredje part.

Information om OCPP och lösenordet för HTTP-grundautentiseringen tillhandahålls av din backend-systemoperatör.

6.8.7 Lasthantering i laddningsnätverket

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Från firmwareversion 1.1 kan lasthantering användas i ett nätverk av laddningspunkter (upp till 100 laddningspunkter). Funktionssätt:

Värdet på den maximala övre strömgränsen för hela nätverket av laddningspunkter kan konfigureras statiskt eller dynamiskt (extern energimätare krävs).
■ Lasthanteringen fördelar den maximala konfigurerade nätanslutningsströmmen jämnt mellan alla anslutna fordon. Om det finns

mindre än 6 A tillgängligt för nästa fordon måste de senast anslutna fordonen vänta tills laddningen av ett annat fordon har avslutats.

■ Lasthanteringen förser varje fordon med den maximala laddström som respektive laddstation är konfigurerad för.
■ Varje laddningsstation konfigureras som en lasthanteringsmaster och tar över samordningsfunktionen för lasthantering för alla laddningsstationer i laddpunktsnätverket. Laddningsstationerna kan läggas till och lasthanteringen konfigureras i AMTRON® 4Installers App eller i webbgränssnittet för lasthanteringsmastern.
■ Om ingången för nedgradering på lasthanteringsmastern är aktiverad, minskas den maximala övre strömgränsen för hela laddningsnätverket till det inställda värdet.

Förutsättning(ar):

√ Alla laddningsstationer som ska användas för lasthantering finns i samma nätverk.
"6.5 Integrera produkten till ett lokalt nätverk" [▶ 23]

■ MENNEKES rekommenderar att produkterna ansluts till nätverket via Ethernet.
■ MENNEKES rekommenderar att man använder en router med DHCP-funktionen aktiverad.

Laddningshanteringen i hela laddningsnätverket konfigureras i AMTRON® 4 installers-appen eller i webbgränssnittet för varje laddningsstation (laddningshanteringsmaster) i menyn

"Laddningsnätverk". Där kan alla produkter som ska beaktas vid lasthanteringen väljas eller läggas till manuellt. Lasthanteringen kan därefter konfigureras.

Konfiguration för en router/switch med avaktiverad DHCP-server

Om ingen DHCP-server är aktiv på en router/switch i nätverket eller om en statisk IP-adress ska tilldelas, måste alla laddningsstationer manuellt tilldelas en egen statisk IP-adress i samma adressintervall. Detta måste ställas in individuellt för varje laddstation i AMTRON® 4Installers App eller i webbgränssnittet.

6.9 Kontrollera produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Utför en kontroll av produkten i enlighet med IEC 60364-6 samt de gällande nationella föreskrifterna (t.ex. DIN VDE 0100-600 i Tyskland) vid den första idrifttagningen.

Kontrollen kan utföras med MENNEKES testdosa och ett testinstrument för standardtester.

MENNEKES testdosa simulerar kommunikationen med fordonet. Testdosor kan beställas som tillbehör från MENNEKES.

6.10 Stänga produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

OBSERVERA

Materiella skador på grund av klämda komponenter eller klämd kabel

Klämda komponenter eller kablar kan orsaka skador och felfunktioner.

• Kontrollera att inte några komponenter eller kablar kläms när produkten stängs.
  Fixera komponenter och kablar vid behov.

Fig. 19: Stäng produkten (exempel)

▶ Fäll upp höljets överdel.
Skruva samman höljets överdel och underdel. Åtdragningsmoment: 1,2 Nm.

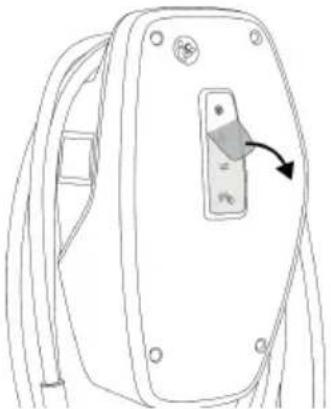

Ta bort skyddsfilmen

Vid leveransen skyddas området runt LED-statusindikatorn av en skyddsfilm. MENNEKES kan inte garantera att skyddsfilmen går att ta bort helt om produkten har varit i bruk och påverkats av omgivningsförhållandena under en tid.

Ta av skyddsfilmen vid idrifttagningen.

Fig. 20: Ta av skyddsfilmen (exempel)

6.11 Sätta på frontkåpan

Vissa kundspecifika produkter levereras utan frontkåpa. I detta fall måste frontkåpan köpas separat från MENNEKES.

OBSERVERA

Materiella skador på grund av felaktig hantering

Frontkåpan kan gå sönder om den inte monteras enligt följande beskrivning. Då kan inte frontkåpan användas och måste bytas.

Följ noga instruktionerna på följande bilder vid monteringen.

Fig. 21: Sätta på frontkåpan – 1

2. click

Fig. 22: Sätta på frontkåpan – 2

Sätt på och haka fast frontkåpan.

6.12 Sätt på laddstationsetikett

Laddstationsmärkningen enligt SS-EN 17186 fastställer ett enhetligt system för märkning av laddstationer för elfordon.

Produkten uppfyller de gällande minsta kraven för laddstationsmärkning enlig SS-EN 17186 om etiketten för laddstationsmärkning har satts på produkten. Beroende på uppställningsplatsen (t.ex. semioffentligt område) samt de nationella kraven i användarlandet måste ev. ytterligare information kompletteras.

Driftansvarig är ansvarig för uppsättning av laddstationsetiketten. Mer information finns på vår hemsida:

Sätt vid behov på dekalen på produkten.

Fig. 23: Förslag till placering av dekalen

Produktvarianter med ladduttag

Fig. 24: Förslag till placering av dekalen

SV

7 Manövrering

7.1 AMTRON® 4Drivers App

Drift via appen AMTRON® 4Drivers är mest lämplig för privat bruk (t.ex. egnahemshus, flerfamiljshus).

Appen kan laddas ner från Apple App Store eller Google Play Store. Inlägget med åtkomstinformationen innehåller åtkomstdata för appen.

Apple App Store:

https://mennek.es/s/amtron-4drivers-app-ios

Google Play Store:

https://mennek.es/s/amtron-4drivers-app-android

Produkten kan även användas utan AMTRON® 4Drivers App.

7.2 Auktorisering

▶ Auktorisera (beroende av konfigurationen).

Det finns följande möjligheter för auktorisering:

Ingen auktorisering (autostart)

Alla användare kan ladda.

Auktorisering genom RFID

Användare vars RFID-kort är vitlistat kan ladda.

Håll RFID-kortet framför RFID-kortläsaren.
→ Om RFID-kortet är giltigt lyser den nedre LED:n i LED-statusdisplayen grönt i en sekund (vid leveranstillståndet) och det hörs en stigande tonföljd.
→ Om RFID-kortet är ogiltigt lyser den övre LED:n i LED-statusdisplayen rött i en sekund och en avtagande tonföljd hörs.

Godkännande av AMTRON® 4Drivers App

Auktoriseringen utförs av AMTRON® 4Drivers App.

Auktorisering via backendsystemet

Auktoriseringen görs beroende på ett backend-system, t.ex. med ett RFID-kort, en smartphone-app eller ad hoc (t.ex. direct payment).

Följ anvisningarna från det aktuella backend-systemet.

Om fordonet inte ansluts till produkten inom den konfigurerade tiden återställs

auktoriseringen och produkten kopplas om till standby-läget. Auktoriseringen måste göras om. Som standard återställs behörigheten efter 1 minut.

7.3 Ladda fordon

WARNING

Risk för personskador på grund av otillåtna hjälpmedel

Om ej tillåtna hjälpmedel (t.ex. adapterkontakt, förlängningskabel) används vid laddningen föreligger risk för elstöt eller kabelbrand.

Använd endast laddkablar som är avsedda för fordonet och produkten.

Förutsättning(ar):

√ Auktoriseringen har utförts (om nödvändigt).
√ Fordon och laddkabel är lämpliga för en laddning enligt mod-3.
Ta vid behov av skyddslocket från laddkontakten.
▶ Anslut laddkabeln till fordonet.

Gäller endast för produktvarianterna med ladduttag:

▶ Öppna locket.
Sätt in laddkontakten helt i ladduttaget på produkten.

Välj laddningsläge

"3.5 Laddningsläge" [▶ 8]

Med knappen kan man välja respektive laddningsläge.

Laddningsläge Knapp
"Solcellsladdning"
"Snabbladdning"
"Användardefinierad laddning"

Det aktiva laddningsläget är bakgrundsbelyst. Om en laddningsscen har aktiverats i AMTRON® 4Drivers App för "Användardefinierad laddning" som inte är lagrad på knappen, pulserar bakgrundsbelysningen på knappen "Användardefinierad laddning".

- Om produkten inte är konfigurerad för laddningslägena "Solcellsladdning" och "Användardefinerad laddning" har knapparna ingen funktion.

För 22 kW-varianterna gäller:

Det är alltid möjligt att växla mellan laddningslägena "Snabbladdning", "Solcellsladdning" och "Anpassad laddning" (även under pågående laddning).

Följande gäller för 11 kW-varianterna med aktiverad dynamisk fasväxling:

Det är alltid möjligt att växla mellan laddningslägena "Snabbladdning", "Solcellsladdning" och "Anpassad laddning" (även under pågående laddning).

Följande gäller för 11 kW-varianterna med avaktiverad dynamisk fasväxling:

Det är alltid möjligt att växla mellan laddningslägena "Solcellsladdning" och "Användarnapassad laddning" (även under pågående laddning).

Det går inte att växla mellan laddningslägena "Snabbladdning" och "Solcellsladdning" eller "Användardefinerad laddning" under pågående laddning. Fordonet måste kopplas bort från laddstationen före bytet.

Laddningen startar inte

Om laddningen inte startar kan det bero på störning av kommunikationen mellan laddpunkten och fordonet.

Kontrollera laddkontakten och ladduttaget för främmande föremål och ta bort dem vid behov.
Låt en behörig elektriker byta ut laddkabeln.

Avsluta laddningen

OBSERVERA

Materiella skador på grund av dragspänning

Dragspänning i kabeln kan leda till kabelbrott och andra skador.

Ta tag i kontakten på laddkabeln och dra ut den från ladduttaget.
Avsluta laddningen på fordonet, in der AMTRON® 4Drivers App eller genom att hålla RFID-kortet framför RFID-kortläsaren.
Ta tag i kontakten på laddkabeln och dra ut den från ladduttaget. För produktvarianter med laddningsuttag: Dra först ut laddkontakten från fordonet. Dra därefter ut laddkontakten från produkten.
Sätt på skyddslocket på laddkontakten.
För produktvarianter med laddkabel: Häng laddkabeln utan bockning på höljet.

Laddkontakten kan inte tas ut från produktens ladduttag

▶ Starta och avsluta laddningen igen.

I undantagsfall kan det hända att laddkontakten inte frigörs mekaniskt. Laddkontakten kan då inte tas av och måste frigöras manuellt.

Låt en behörig elektriker låsa upp laddkontakten manuellt.

"9.2 Frigöra laddkontakten manuellt" [▶ 43]

8 Skötsel

8.1 Underhåll

FARA

Risk för elstöt på grund av skadad produkt

Vid användning av en skadad produkt kan personer råka ut för allvarliga skador eller dödsfall på grund av elstöt.

Använd inte produkten om den är skadad.
Märk skadad produkt så att den inte används av andra personer.
Låt omgående en behörig elektriker åtgärda skador.
Låt vid behov en behörig elektriker ta produkten ur drift.

- Kontrollera produkten dagligen samt vid varje laddning med avseende på driftberedskap och yttre skador.

Exempel på skador:

■ Defekt hölje
■ Defekta eller saknade komponenter
- Oläsliga eller saknade säkerhetsdekaler

Vid försäljning av produkten övergår ägande och ansvar för produkten till driftansvarig. Driftansvarig är därmed även ansvarig för att underhållsarbeten utförs korrekt under beaktande av de gällande nationella föreskrifterna.

Låt regelbundet en behörig elektriker utföra underhåll på produkten. Teckna eventuellt ett underhållsavtal med en behörig servicepartner.

8.1.1 Underhållsarbeten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Beakta de nationella föreskrifterna gällande underhåll i användarlandet (i Tyskland t.ex. DGUV-föreskrift 3).

Välj underhållsintervall under beaktande av följande aspekter:

■ Produktens ålder och tillstånd
■ Omgivningsförhållanden
Belastning
■ Senaste kontrollprotokoll

Rekommenderade underhållsarbeten

MENNEKES rekommenderar att underhållsarbeten utförs med regelbundna intervall. I underhållsprotokollet från MENNEKES som finns på vår hemsida under "Services" > "Documents for installers" finns en lista över de rekommenderade underhållsarbetena.

"1.1 Hemsida" [▶ 2]

8.2 Rengöring

FARA

Risk för elstöt på grund av felaktigt utfört underhåll

Produkten innehåller elektriska komponenter som står under hög spänning. Vid felaktig rengöring kan personer råka ut för allvarliga personskador eller dödsfall.

▶ Rengör endast höljets utsida.
▶ Använd inte rinnande vatten.

OBSERVERA

Materiella skador på grund av felaktig rengöring

Vid felaktig rengöring kan det uppstå materiella skador på höljet.

Torka av höljet med en torr trasa eller en trasa som har fuktats lätt med vatten eller alkohol (94 vol.-%).
▶ Använd inte rinnande vatten.
▶ Använd inte högtryckstvätt.

8.3 Uppdatera den fasta programvaran

Den aktuella fasta programvaran finns tillgänglig på vår hemsida under "Services" > "Software updates". ☐ "1.1 Hemsida" [▶ 2]

Firmware-versionen (t.ex. 1.0) kan läsas och uppdateras i AMTRON® 4 installers App eller i webbgränssnittet i menyn "System".

Under uppdateringen av den fasta programvaran blinkar den övre LED-lampan i LED-statusdisplayen snabbt rött.

9 Felsökning

Om ett fel inträffar, blinkar den övre LED:n i LED-statusindikatorn rött. Felet måste åtgärdas för att driften ska kunna fortsätta.

Den övre LED:n i LED-statusdisplayen blinkar rött

Om den övre LED:n blinkar rött kan störningen åtgärdas av användaren/driftansvarig. Möjliga fel är t.ex.:

■ Fel vid laddningen.
Det finns en underspänning eller överspänning (vid aktiverad under-/överspänningsövervakning).

Beakta följande ordningsföljd vid felsökningen:

Avsluta laddningen och ta ut laddkabeln.
Anslut laddkabeln på nytt och starta laddningen.

Vissa störningar åtgärdas automatiskt efter en väntetid. Om felet inträffar varaktigt/ upprepade gånger måste en behörig elektriker anlitas.

Den övre LED:n i LED-statusindikatorn lyser rött

Om LED:n lyser rött kan felet endast åtgärdas av en behörig elektriker.

Följande arbeten får endast utföras av behörig elektriker.

Möjliga fel är t.ex.:

■ Självtest av elektronikern misslyckades.
■ Självtest av DC-felströmsövervakningen misslyckades.
■ Fastsvetsad lastkontakt (welding detection).

Beakta följande ordningsföljd vid felsökningen:

Koppla produkten spänningsfri i tre minuter och starta om den.
Kontrollera om det finns någon uppdatering av den fasta programvaran på vår hemsida under "Services" > "Software updates" och installera vid behov.

"1.1 Hemsida" [▶ 2]

Läs av feldiagnosen i AMTRON® 4 Installers App eller i webbgränssnittet och åtgärda felet.

Det finns ett dokument för felsökning på vår hemsida under "Services" > "Documents for installers". Där beskrivs felmeddelandena, möjliga orsaker och förslag till lösningar. "1.1 Hemsida" [▶ 2]

▶ Dokumentera felet. Felprotokollet från MENNEKES finns på vår hemsida under "Services" > "Documents for installers".

"1.1 Hemsida" [▶ 2]

9.1 Reservdelar

Om det behövs reservdelar för att åtgärda felen måste man först kontrollera att de är konstruerade på samma sätt.

Använd uteslutande originalreservdelar som tillhandahålls och/eller har godkänts av MENNEKES.
Se installationsanvisningen för reservdelen

9.2 Frigöra laddkontakten manuellt

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

I undantagsfall kan det hända att laddkontakten inte frigörs mekaniskt. Laddkontakten kan då inte tas av och måste frigöras manuellt.

Fig. 25: Frigör laddkontakten manuellt

▶ Öppna produkten.
"5.5 Öppna produkten" [▶ 16]
▶ Lossa den röda spaken (1). Det röda vredet sitter med ett buntband i närheten av ställdonet.
Sätt på den röda spaken på reglaget (2).
▶ Vrid den röda spaken 90° medurs.
▶ Lossa laddkontakten.
Ta av den röda spaken från reglaget och fäst med ett buntband den i närheten av ställdonet.
▶ Stäng produkten.
"6.10 Stänga produkten" [▶ 35]

10 Urdrifttagning

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Koppla från spänningen från matarledningen och säkra mot återinkoppling.
Öppna produkten.
"5.5 Öppna produkten" [▶ 16]
Koppla från matarkabeln och ev. styrnings-/datakabeln.
▶ Lossa produkten från väggen eller från MENNEKES pelarsystem.
Dra ut matarkabeln och ev. styrnings-/datakabel från höljet.
▶ Stäng produkten.
"6.10 Stänga produkten" [▶ 35]

10.1 Förvaring

Korrekt förvaring kan påverka och bibehålla produktens driftskapacitet.

▶ Rengör produkten före förvaring.
Förvara produkten rent och torrt i originalförpackningen eller med lämpligt förpackningsmaterial.
▶ Beakta tillåtna förvaringsvillkor.

Tillåtna förvaringsvillkor
	Min. Max.
Förvaringstemperatur [°C] -30 +50
Genomsnittstemperatur under 24 timmar [°C]		+35
Höjd [m.ö.h.] 2 000
Relativ luftfuktighet (ej kondenserande) [%]		95

10.2 Avfallshantering

Följ de nationella lagbestämmelserna i användningslandet för avfallshantering och miljöskydd.
Kassera förpackningen sorterad.

Produkten får inte slängas med hushållsavfallet.

Återlämningsalternativ för privata hushåll

Produkten kan lämnas in gratis till de offentliga avfallshanteringsmyndigheternas återlämningsställen eller till de återlämningsställen som inrättats i enlighet med direktiv 2012/19/EU.

Återlämningsalternativ för handeln

Uppgifter om kommersiell avfallshantering kan fås från MENNEKES på begäran.

"1.2 Kontakt" [▶ 2]

Personuppgifter/dataskydd

Personuppgifter kan lagras på produkten. Slutanvändaren ansvarar själv för att radera uppgifterna.

11 Intyg om överensstämmelse med EU-direktiv

Härmed intygar MENNEKES Elektrotechnik GmbH & Co. KG att produkten uppfyller direktivet 2014/53/EU. Det fullständiga intyget om överensstämmelse finns på vår hemsida under Nerladdningar för den valda produkten.

www.mennekes.org/emobility/products/portfolio/amtronr-wallboxes

Sisällysluettelo
