BRUKSANVISNING AMTRON Compact 2.0S 22 Mennekes

Bruks- och installationsanvisning

3.3 Leveringsomvang....7

3.4 Productopbouw 7

Afb. 2: Leveringsomvang

Innehållsförteckning

1 Om detta dokument 2

1.1 Kontakt 2

1.2 Varningar 2

1.3 Använda symboler 2

2 För din säkerhet.... 3

2.1 Målgrupper.... 3

2.2 Korrekt användning.... 3

2.3 Felaktig användning 3

2.4 Grundläggande säkerhetsinstruktioner..... 4

2.5 Säkerhetsdekal 4

3 Produktbeskrivning.... 5

3.1 Viktiga specifikationer.... 5

3.2 Typskylt 5

3.3 Leveransomfattning 6

3.5 Laddningslägen för solcellsladdning ..... 7

3.6 LED-infofält....7

4 Tekniska data.... 10

5 Installation.... 12

5.1 Välj plats.... 12

5.1.1 Tillåtna omgivningsförhållanden 12

5.2 Förberedelser på uppställningsplatsen..... 12

5.2.1 Förkopplad elinstallation 12

5.2.2 Skyddsanordningar.... 13

5.3 Transportera produkten.... 13

5.4 Öppna produkten 13

5.5 Montera produkten på väggen.... 14

5.6 Elektrisk anslutning....15

5.6.1 Nätformer.... 15

5.6.2 Matarspänning....15

5.6.3 Arbetsströmutlösare 16

5.7 Anslut dataledning (Modbus RTU) 16

6 Idrifttagning.... 18

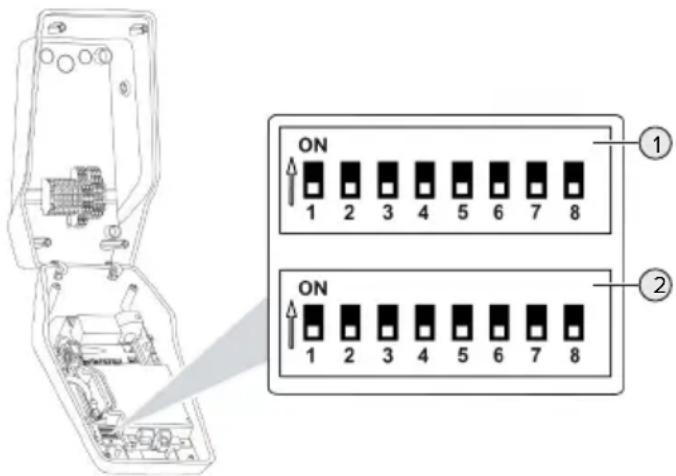

6.1 Grundinställningar via DIP-brytare 18

6.1.1 Konfigurera produkten.... 18

6.1.2 Ställ in max. laddström.... 19

6.1.3 Ställ in auktorisering via RFID 19

6.1.4 Ställa in snedlastbegränsningen ..... 19

6.2 Användningsfall 20

6.2.1 Downgrade.... 20

6.2.2 Blackoutskydd.... 21

6.2.3 Solcellsladdning.... 23

6.2.4 Energiledningssystem....27

6.3 Starta produkten....29

6.4 Kontrollera produkten....29

6.5 Fler inställningar 29

6.5.1 Beskrivning av konfigurationsverktyget.....29

6.5.2 Administrera RFID-kort 30

6.6 Stänga produkten 31

7 Manövrering 32

7.1 Auktorisering ....32

7.2 Ladda fordon 32

8 Skötsel.... 34

8.1 Underhåll 34

8.2 Rengöring....35

10.1 Förvaring....37

10.2 Avfallshantering....37

1 Om detta dokument

Laddstationen kallas för "produkt" i följande text. Detta dokument gäller för följande produktvariant(er):

■ AMTRON® Compact 2.0s 11
■ AMTRON® Compact 2.0s 22

Detta dokument innehåller information till elektrikern och användaren: Detta dokument innehåller bland annat viktiga anvisningar gällande installation och korrekt användning av produkten.

Copyright ©2022 MENNEKES Elektrotechnik GmbH & Co. KG

1.1 Kontakt

Kontakta ansvarig servicepartner vid frågor om produkten. Under "Partnersökning" på vår hemsida hittar du utbildade kontaktpersoner i ditt område.

MENNEKES

Använd formuläret under "Kontakt" på vår hemsida för direkt kontakt med MENNEKES.

Frågor och svar

Mer information om elektromobilitet finns på vår webbplats under "FAQ".

1.2 Varningar

Varning för personskador

FARA

Varningarna kännetecknar en direkt hotande fara som leder till dödsfall eller allvarliga personskador.

WARNING

Varningen kännetecknar en farlig situation som kan leda till dödsfall eller allvarliga personskador.

FÖRSIKTIG

Varningen kännetecknar en farlig situation som kan leda till lättare personskador.

Varning för sakskador

OBS

Varningen kännetecknar en situation som kan leda till sakskador.

1.3 Använda symboler

Symbolen kännetecknar arbeten som endast får utföras av en behörig elektriker.

Symbolen kännetecknar en viktig hänvisning.

Symbol står för en ytterligare nyttig information.

√ Symbolen kännetecknar en förutsättning.
▶ Symbolen kännetecknar en uppmaning till handling.
→ Symbolen kännetecknar ett resultat.
■ Symbolen kännetecknar en uppräkning.
Symbolen hänvisar till ett annat dokument eller andra textställen i detta dokument.

2 För din säkerhet

2.1 Målgrupper

Detta dokument innehåller information för elektrikern och ägaren. För vissa uppgifter krävs kunskaper inom elektroteknik. Dessa uppgifter får endast utföras av behörig elektriker och är markerade med elektrikersymbolen.

"1.3 Använda symboler" [▶ 2]

Driftsansvarig

Ägaren ansvarar för korrekt och säker användning av produkten. Hit hör även att undervisa personer som ska använda produkten. Ägaren ansvarar för att uppgifter som kräver specialistkunskaper utförs av en fackman.

Behörig elektriker

Behörig elektriker är den som genom sin yrkesutbildning, kunskaper och erfarenhet, samt kännedom om gällande bestämmelser kan bedöma de uppgifter som han/hon har fått i uppdrag att utföra och känner igen eventuella faror.

2.2 Korrekt användning

Produkten är avsedd för användning i privata områden.

Produkten är uteslutande avsedd för laddning av el- och hybridbilar, nedan kallad "bil".

Laddning enligt mod-3 enligt IEC 61851 för bilar med icke-gasande batterier.
■ Anslutningsdon enligt IEC 62196

Bilar med gasande batterier kan inte laddas.

Produkten är uteslutande avsedd för fast väggmontering eller montering på ett pelarsystem från MENNEKES (t.ex. stolpe) inomhus eller utomhus.

I vissa länder finns det föreskrifter om att ett mekaniskt brytelement ska koppla från laddpunkten från elnätet om en av produktens lastkontakter svetsas fast (welding detection). Föreskriften kan t.ex. uppfyllas genom att installera en arbetsströmutlösare.

Produkten får endast användas under beaktande av alla internationella och nationella föreskrifter. Bland annat ska följande internationella föreskrifter, samt respektive nationell implementering, beaktas:

IEC 61851-1
IEC 62196-1
IEC 60364-7-722
IEC 61439-7

Produkten uppfyller vid leverans de europeiska, normativa lägsta kraven för laddpunktsmärkning enligt SS-EN 17186. I vissa länder finns det ytterligare nationella krav som också måste beaktas.

Detta dokument och alla övriga dokument som tillhör denna produkt ska läsas, beaktas och förvaras och lämnas vidare till ev. efterföljande ägare.

2.3 Felaktig användning

Produkten är endast säker att använda om den används enligt avsedd användning. All annan användning samt ändringar på produkten är att beakta som felaktig användning och är därmed inte tillåten.

Ägaren, elektrikern eller användaren ansvarar för alla personskador och sakskador som uppstår på grund av felaktig användning. MENNEKES Elektrotechnik GmbH & Co. KG åtar sig inget ansvar för konsekvenserna av felaktig användning.

2.4 Grundläggande säkerhetsinstruktioner

Kunskaper om elektroteknik

För vissa uppgifter krävs kunskaper inom elektroteknik. Dessa uppgifter får endast utföras av behörig elektriker och är markerade med symbolen "Elektriker".

"1.3 Använda symboler" [▶ 2]

Om uppgifter som kräver kunskaper inom elektroteknik utförs av elektrotekniska lekmän kan personer råka ut för allvarliga personskador eller dödsfall.

Låt endast behörig elektriker utföra uppgifter som kräver kunskaper inom elektroteknik.
▶ Beakta symbolen "Elektriker" i detta dokument.

Använd inte produkten om den är skadad

Om en skadad produkt används kan personer råka ut för allvarliga personskador eller dödsfall.

Använd inte produkten om den är skadad.
Märk skadad produkt så att den inte används av andra personer.
Låt omgående en behörig elektriker åtgärda skador.
▶ Ombesörj vid behov urdrifttagning av produkten.

Utför underhåll enligt anvisningarna

Felaktigt utfört underhåll kan påverka produktens driftsäkerhet. Det kan leda till allvarliga personskador eller dödsfall.

▶ Utför underhåll enligt anvisningarna.

"8.1 Underhåll" [▶ 34]

Beakta tillsynsskyldigheten

Personer, och djur, som inte kan bedöma eventuella risker fullständigt utgör en fara för sig själv och andra.

Håll utsatta personer, t.ex. barn, på avständ från produkten.
▶ Håll djur på avständ från produkten.

Använd laddkabeln på rätt sätt

På grund av felaktig hantering av laddkabeln kan det uppstå faror som elstöt, kortslutning eller brand.

▶ Undvik belastning och stötar.
Dra inte laddkabeln över vassa kanter.
▶ Undvik knutar och bockning av laddkabeln.
Använd inte adaptrar eller förlängningskablar.
▶ Linda alltid av laddkabeln helt.
▶ Dra inte i laddkabeln.
Ta ut laddkabelns kontakt från ladduttaget.
▶ Efter användning av laddkabeln ska skyddslocket sättas på laddkontakten.

2.5 Säkerhetsdekal

På vissa av produktens komponenter finns säkerhetsdekaler som varnar för farliga situationer. Om säkerhetsdekalerna inte beaktas kan följden bli allvarliga skador och dödsfall.

Säkerhetsde kal	Betydelse
	Risk för elektrisk spänning.► Kontrollera att produkten är spänningsfri innan arbete utförs på produkten.
	Fara om inte bifogade dokument inte beaktas.► Innan arbete utförs på produkten ska bifogade dokument läsas.

▶ Beakta säkerhetsdekaler.
Håll säkerhetsdekaler i läsbart skick.
Byt ut skadade eller oläsliga säkerhetsdekaler.
Om det är nödvändigt att byta en komponent som det finns en säkerhetsdekal på, måste det säkerställas att säkerhetsdekalen är monterad på den nya komponenten. Ev. måste säkerhetsdekalen sättas på i efterhand.

3 Produktbeskrivning

3.1 Viktiga specifikationer

Allmänt

■ Laddning enligt mod-3 enligt IEC 61851
■ Anslutningsdon enligt IEC 62196
Max. laddningseffekt (AMTRON® Compact 2.0s 11): 11 kW
Max. laddningseffekt (AMTRON® Compact 2.0s 22): 22 kW
■ Anslutning: enfas/trefas
■ Max. laddningseffekt kan konfigureras av behörig elektriker
■ Statusinformation via LED-infofält
Viloläge för reducerad standby-förbrukning (ca 1 W)
■ Fast ansluten laddkabel typ 2 (7,5 m)
■ Integrerad kabelupphängning
Hölje av AMELAN®

Möjligheter för auktorisering

■ Autostart (utan auktorisering)
RFID (ISO/IEC 14443 A)
Kompatibel med MIFARE classic och MIFARE DESFire

Möjligheter till lokal belastningsstyrning

■ Reducering av laddströmmen via en extern brytkontakt (downgrade-ingång)
■ Reducering av laddströmmen vid ojämn fasbelastning (snedlastbegränsning)

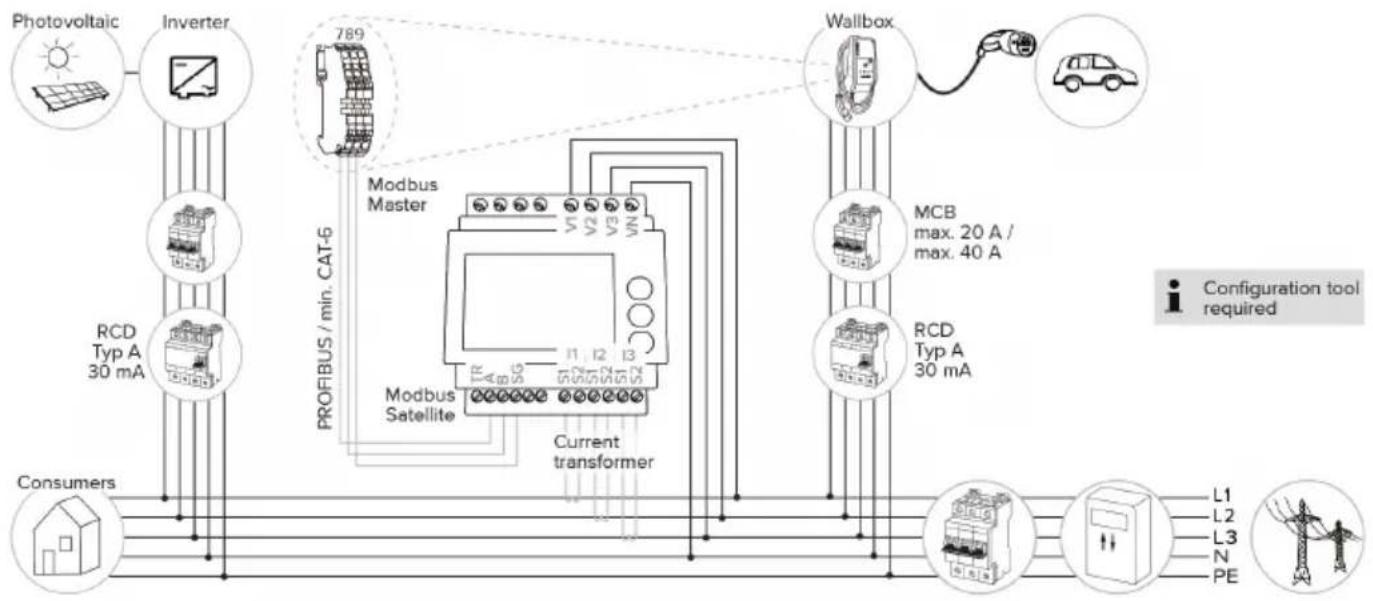

■ Solcellsladdning med en förinkopplad, extern elmätare
Enfas och trefas solcellsladdning för laddningskapacitet på 1,4 - 11 kW (AMTRON® Compact 2.0s 11)
■ Trefas solcellsladdning för laddningskapacitet på 4,2 - 22 kW (AMTRON® Compact 2.0s 22)

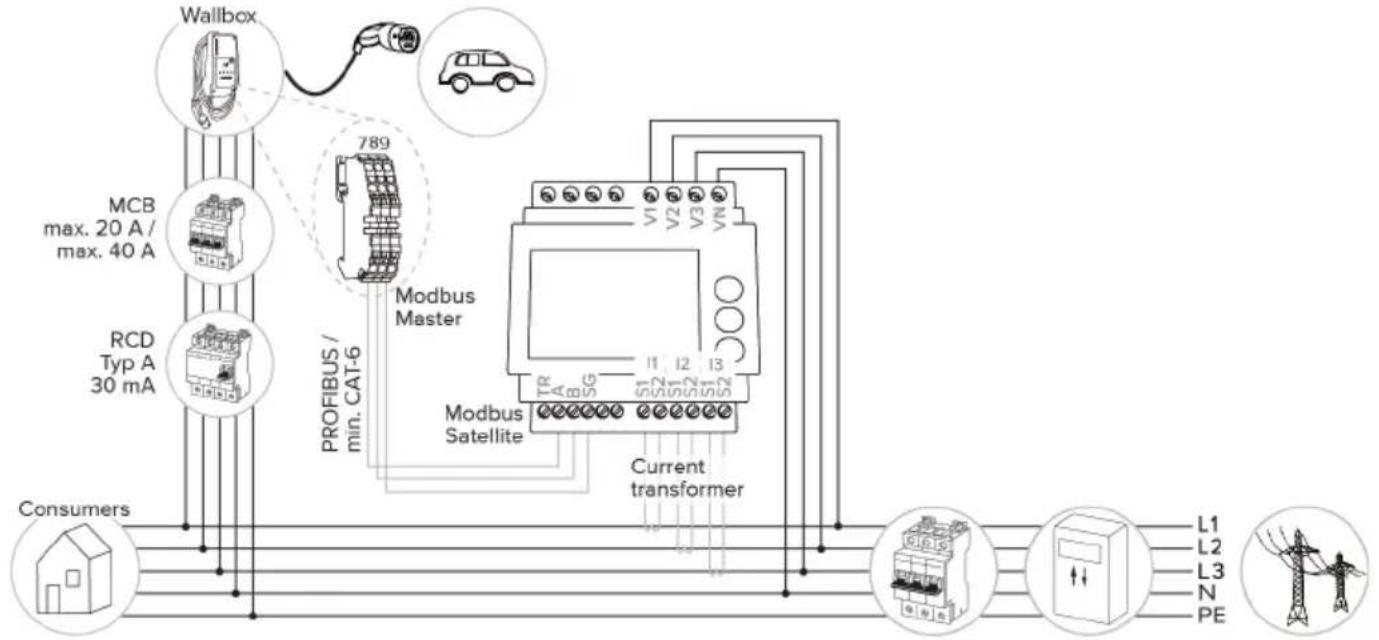

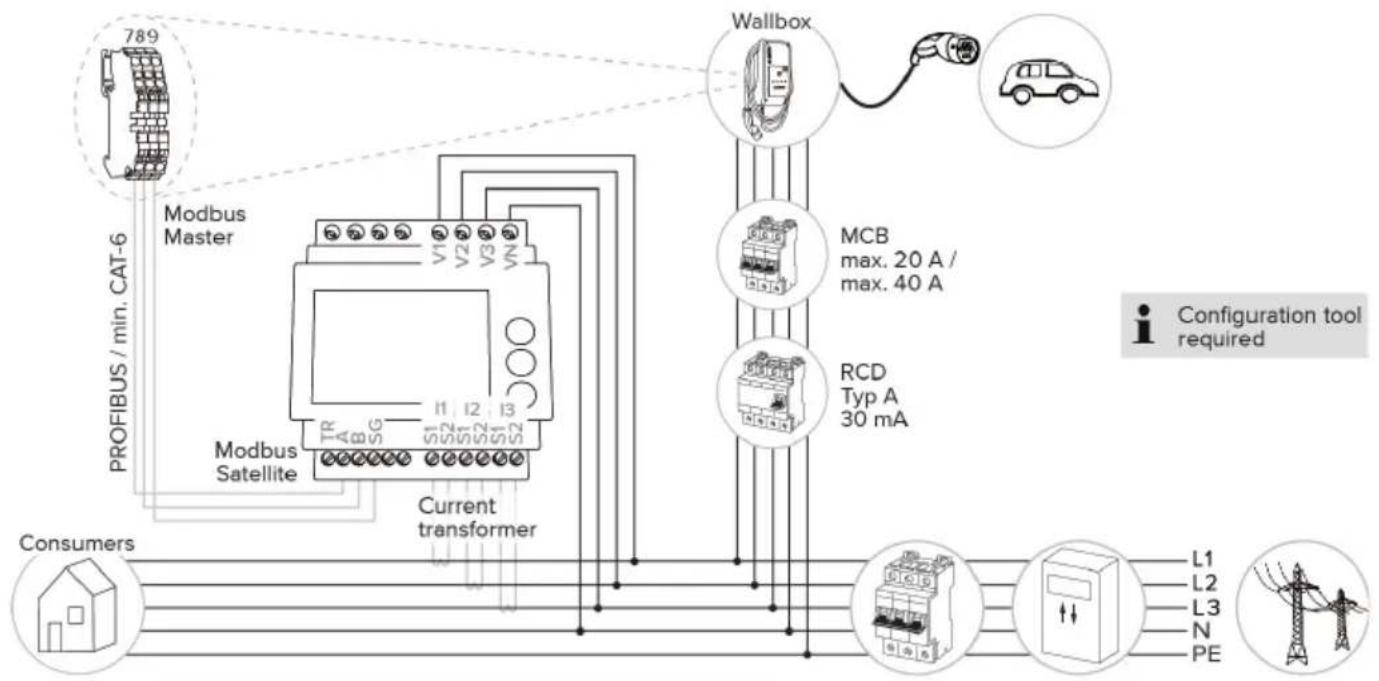

■ Lokalt blackoutskydd av en förinkopplad, extern elmätare

Möjligheter till anslutning av en extern energihanteringssystem (EMS)

Via Modbus RTU

Integrerade skyddsanordningar

■ Ingen inbyggd jordfelsbrytare
■ Ingen inbyggd dvärgbrytare
■ DC-felströmsövervakning > 6 mA enligt IEC 62955

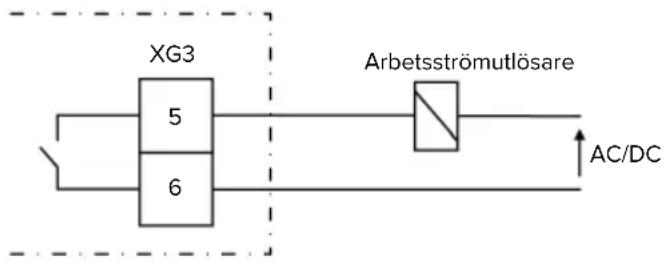

Kopplingsutgång för styrning av en extern arbetsströmutlösare, för att vid fel (fastsvetsad lastkontakt, welding detection) koppla från laddpunkten från elnätet

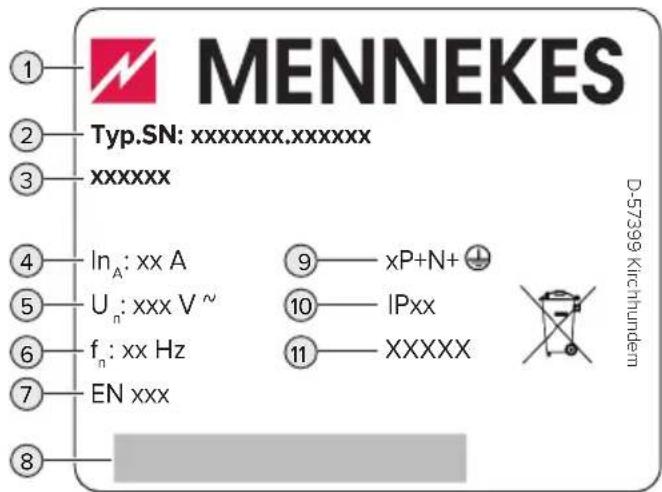

3.2 Typskylt

På typskylten finns alla viktiga produktdata.

MENNEKES Typ.SN: xxxxxxx.xxxxxxx xxxxxx In_A: xx A U_n: xxx V ~ f_n: xx Hz EN xxx 9 — xP+N+ 10 — IPxx 11 — XXXXX D-57399 Kirchthundem

Fig. 1: Typskylt (exempel)

1 Tillverkare

2 Typnummer.serienummer

3 Typbeteckning

4 Märkström

5 Märkspänning

6 Märkfrekvens

7 Standard

8 Streckkod

9 Antal poler

10 Kapslingsklass

11 Användning

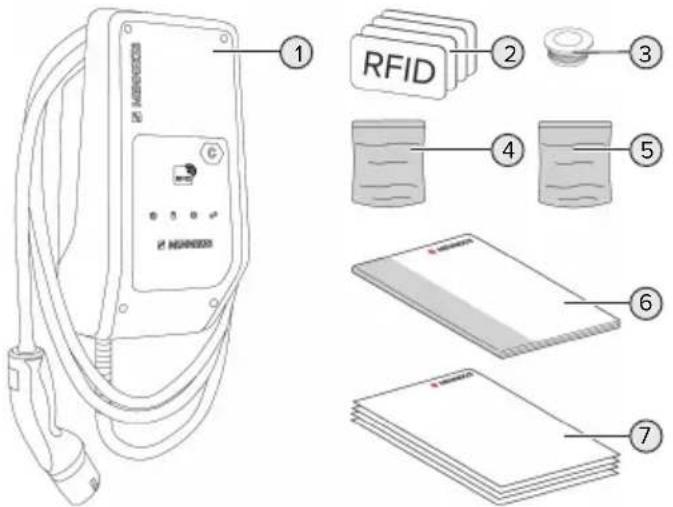

3.3 Leveransomfattning

RFID ① ② ③ ④ ⑤ ⑥ ⑦

Fig. 2: Leveransomfattning

1 Produkt
2 4 x RFID-kort (3 x användare och 1 x master i leveranstillständ är RFID-korten redan inlagda i den lokala vitlistan)
3 6 x membrangenomföring
4 Påse med monteringsmaterial (skruvar, plugg, förslutningspluggar)
5 Påse med material för anslutning av dataledningen (1 x skärmklämma, 2 x buntband)
6 Bruks- och installationsanvisning
7 Övriga dokument:

Bilaga "DIP-brytare"
■ Borrmall (tryckt och perforerad på kartonginlägg)
Kopplingsschema
■ Kontrollcertifikat

Till produktvarianten AMTRON® Compact 2.0s 22 medföljer dessutom en M25/M32-adapter, en läsmutter och en M32-förskruvning för anslutning av matarledning med en ytterdiameter ≥17 mm.

1 Höljets överdel
2 Laddpunktsmärkning enligt SS-EN 17186
3 LED-infofält
4 Höljets underdel
5 RFID-kortläsare
6 Laddkabel

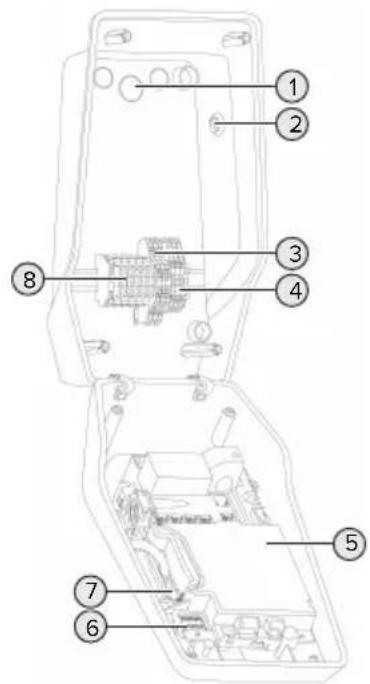

Vy inifrån

1 Kabelgenomföringar *
2 Solcell-knapp
3 Plintar

■ 3 och 4: downgrade-ingång
■ 5 och 6: K extern arbetsströmutlösare

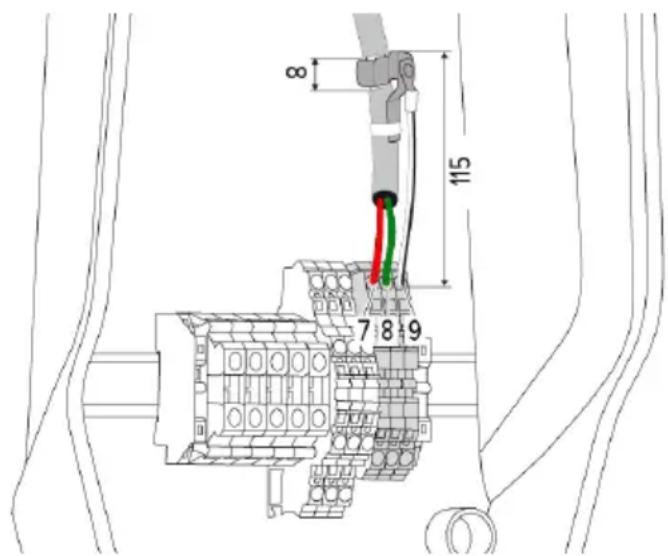

4 Klämmor för anslutning av dataledningen (för Modbus RTU)

5 MCU (MENNEKES Control Unit, styrenhet)
6 DIP-brytare
7 Anslutning för MENNEKES konfigurationskabel

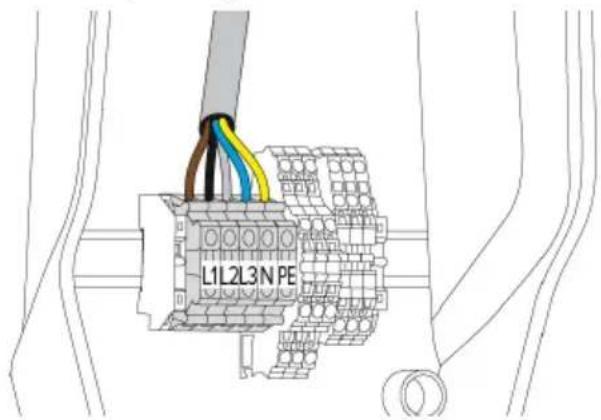

8 Kopplingsplintar för matarspänning

* Andra kabelgenomföringar finns på ovan- och undersidan.

3.5 Laddningslägen för solcellsladdning

Förutsättningar:

√ Produkten är ansluten till en extern elmätare via Modbus RTU och korrekt konfigurerad. Elmätaren registrerar överskottselen från solcellsanläggningen.
"6.2.3.2 Anslutning och konfiguration" [▶ 26]
√ Solcellsladdningen är aktiverad.

"6.1 Grundinställningar via DIP-brytare" [▶ 18]
√ AMTRON® Compact 2.0s 22Produkten är ansluten till trefas.

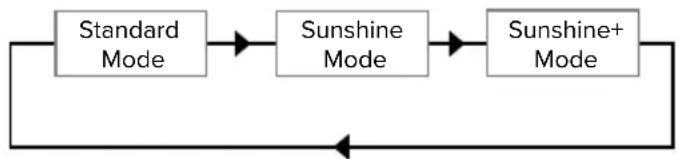

Produkten har 3 laddningslägen (Standard Mode, Sunshine Mode, Sunshine+ Mode).

Standard Mode

Laddning sker med maximal effekt. Om det inte finns tillräckligt med överskottsenergi sker laddning via elnätet.

Sunshine Mode

Laddningskapaciteten beror på överskottsenergin i solcellsanläggningen. Den laddas uteslutande med solenergi. Laddningen startar när det finns tillräckligt med överskottsenergi för att ladda fordonet med 6A per fas.

Sunshine+ Mode

Laddningskapaciteten beror på överskottsenergin i solcellsanläggningen. Oavsett hur mycket el solcellsanläggningen för närvarande matar in, är den minsta laddströmmen alltid tillgänglig för fordonet (eventuellt från elnätet). Minsta laddningsström (standard: 6 A per fas) kan ställas in med hjälp av konfigurationsverktyget (elektriker krävs).

Detaljerad information om Sunshine och Sunshine+ Mode finns i kapitlet:

"6.2.3 Solcellsladdning" [▶ 23]

3.6 LED-infofält

LED-infofältet visar produktens drifttillständ (t.ex. standby, laddning, väntetid, fel).

Standby

Symbol Betydelse

lyser Produkten är driftklar. Inget fordon är anslutet till produkten.
blinkar långsamt	Alla förutsättningar för laddning är inte uppfyllda, t.ex.■ Auktoriseringen har utförts. Inget fordon är anslutet till produkten.■ Ett fordon är anslutet till produkten. Det finns en anledning att förhindra laddning (t.ex. aktiv nedgraderingsingång är konfigurerad till 0A eller kommando från energihanteringssystemet)
blinkar snabbt	Ett fordon är anslutet till produkten. Auktoriseringen har inte utförts.
blinkar 1x	Det presenterade RFID-kortet lades till i vitlistan (i inlärningsläget).

Färg på symbolen: blå eller grön (beroende av konfigurationen)

I driftstillstånd "Standby" kan produkten växla till viloläget efter tio minuter för att minska den egna förbrukningen. Viloläget kan konfigureras och är aktiverat i leveranstillståndet. Viloläget avslutas när man sätter i laddkabeln eller vid en auktorisering. I viloläget lyser inte någon symbol på LED-infofältet.

Laddning

Symbol Betydelse

lyser Laddningen pågår.

blinkar långsamt

Drifttemperaturen är mycket hög. Laddningen pågår. Laddströmmen minskas för att förhindra överhettning och avstängning av produkten.

Symbol Betydelse

blinkar Drifttemperaturen har överskridits. snabbt Laddningen pausar.

pulserad Laddningen pausar. Alla förutsättningar för laddning av en elbil är uppfyllda. Laddningen pausar på grund av ett fordonssvar eller har avslutats från fordonet.

Färg på symbolen: blå eller grön (beroende av konfigurationen)

Sol

Symbol Betydelse

Iyser Produkten är i "Sunshine Mode".

pulserad Produkten är i "Sunshine+ Mode".

blinkar Inlärningsläget för RFID-kort är aktivt (i 60 sekunder).

Färg på symbolen: vit

Fel

Symbol Betydelse

lyser Ett fel förhindrar laddning av fordonet. Felet kan endast åtgärdas av en behörig elektriker.

blinkar Ett fel förhindrar laddning av fordonet. Felet kan åtgärdas genom att sätta i laddkontakten igen eller genom att låta produkten svalna.

Symbol Betydelse

blinkar 1x

Det medföljande RFID-kortet lagras inte i vitlistan. En auktorisering har inte lyckats.
Alla RFID-kort har tagits bort från vitlistan (huvud-RFID-kort hålls uppe i 10 sekunder).
Det presenterade RFID-kortet togs bort från vitlistan (i inlärningsläge).

blinkar 3x

RFID-kortminnet är fullt (max. 10 RFID-kort).

"9 Felsökning" [▶ 36]

Färg på symbolen: röd

4 Tekniska data

	AMTRON® Compact 2.0s 11 AMTRON® Compact 2.0s 22
Max. laddningseffekt: [kW] 11 22
Märkström I_nA [A] 16 32
Märkström för en laddpunkt mod-3 I_nc [A]	16 32
Max. säkring [A] 20 * 40 *
Villkorligmärkkortslutningsström I_cc [kA]	1,1 1,8

* För bestämning av max. säkring måste gällande föreskrifter på installationsplatsen beaktas.

AMTRON® Compact 2.0s 11, AMTRON® Compact 2.0s 22
Anslutning enfas/trefas
Märkspänning UN [V] AC ±10 % 230 / 400
Märkfrekvens fN [Hz] 50
Märkisolationsspänning U[V] 500
Stötpänningshållfasthet Uimp [kV] 4
Nominell belastningsfaktor RDF 1
System efter typ av jordförbindning TN/TT (IT under vissa förutsättningar)
EMK-indelning A+B
Skyddsklass	I
Kapslingsklass	IP44
Överspänningskategori	III
Slaghållfasthet	IK10
Nedsmutsningsgrad 3
Uppställning	Utomhus eller inomhus
Stationär/rörlig	Stationär
Användning (enligt IEC 61439-7)	AEVCS
Utvändig konstruktion	Väggmontering
Mått H x B x D [mm]	360,5 x 206,9 x 145,6
Vikt [kg]	4,7 (på produkter med 11 kW); 6,4 (på produkter med 22 kW)
Standard	IEC 61851, IEC 61439-7

De konkreta normerna som produkten har testats enligt finns i överensstämmelseintyget för produkten.

Kopplingsplint matarkabel
Antal anslutningsplintar 5
Ledarmaterial Koppar
		Min. Max.
Plintområde [mm2] styv 0,2 10
	flexibel 0,2 10
	med kabelskor 0,2 6
Åtdragningsmoment [Nm] 0,8 1,6
Anslutningsplintar Downgrade-ingång
Antal anslutningsplintar 2
Utförande för den externa brytarkontakten Potentialfri (NC)
		Min. Max.
Plintområde [mm2] styv 0,5 4
	flexibel 0,5 4
	med kabelskor 0,5 2,5
Åtdragningsmoment [Nm] - -
Anslutningsplintar kopplingsutgång för arbetsströmutlösare
Antal anslutningsplintar 2
Max. brytspänning [V] AC 230
Max. brytspänning [V] DC 24
Max. brytström [A] 1
		Min. Max.
Plintområde [mm2] styv 0,5 4
	flexibel 0,5 4
	med kabelskor 0,5 2,5
Åtdragningsmoment [Nm] - -
Anslutningsplintar Modbus RTU
Antal anslutningsplintar 3 x 2
		Min. Max.
Plintområde [mm2] styv 0,5 4
	flexibel 0,5 4
	med kabelskor 0,5 2,5
Åtdragningsmoment [Nm] - -

5 Installation

5.1 Välj plats

Förutsättning(ar):

√ Tekniska data och nätdata stämmer överens.
"4 Tekniska data" [▶ 10]
√ Tillåtna omgivningsförhållanden uppfylls.
√ Produkt och uppställningsplats för laddning är, beroende på den använda laddkabelns längd, tillräckligt nära varandra.
√ Följande min. avständ till andra föremål (t.ex. väggar) måste följas:

■ Avständ åt vänster och höger: 300 mm
■ Avständ uppåt: 300 mm

5.1.1 Tillåtna omgivningsförhållanden

FARA

Explosions- och brandrisk

Om produkten ska användas i områden där det föreligger explosionsrisk (EX-områden) kan explosiva ämnen antändas på grund av gnistbildning från delar av produkten. Det föreligger explosions- och brandrisk.

Använd inte produkten i områden där det föreligger explosionsrisk (t.ex. bensinstationer).

OBS

Materiella skador på grund av olämpliga omgivningsförhållanden

Olämpliga omgivningsförhållanden kan skada produkten.

Skydda produkten mot direkt vattenstråle.
▶ Undvik direkt solljus.
- Kontrollera att ventilationen är tillräcklig för produkten. Observera minsta avständ.
Håll produkten på avstånd från värmekällor.
▶ Undvik kraftiga temperaturvariationer.

Tillåtna omgivningsförhållanden
	Min. Max.
Omgivningstemperatur [°C] -30 +50
Genomsnittstemperatur under 24 timmar [°C]		+35
Höjd [m.ö.h.] 2 000
Relativ luftfuktighet (ej kondenserande) [%]		95

5.2 Förberedelser på uppställningsplatsen

5.2.1 Förkopplad elinstallation

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

FARA

Brandrisk på grund av överbelastning

Vid olämpligt dragning av den externa elinstallationen (t.ex. matarkabeln) föreligger brandrisk.

Den externa elinstallationen ska utföras enligt gällande normer och standarder, produktens tekniska data och produktens konfiguration.

"4 Tekniska data" [▶ 10]

Vid val av matarkabel (kabelarea och kabeltyp) måste följande lokala förutsättningar beaktas:

■ Typ av kabeldragning
Kabellängd

Dra matarkabeln och ev. styrnings-/datakabel till den önskade uppställningsplatsen.

Krav på dataledningen (t.ex. för anslutning till en extern energimätare eller till ett energiledningssystem) se kapitel:

"5.7 Anslut dataledning (Modbus RTU)" [▶ 16]

Monteringsmöjligheter

På en vägg
■ På stolpe från MENNEKES

Väggmontering:

Positionen för matarkabeln måste markeras med hjälp av den bifogade borrmallen eller bilden "Borrmått [mm]".

"5.5 Montera produkten på väggen" [▶ 14]

Montering på en stolpe:

Denna kan beställas som tillbehör från MENNEKES.

Se installationsanvisningarna för stolpe

5.2.2 Skyddsanordningar

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Följande villkor måste vara uppfyllda vid installationen av skyddsanordningarna i den förkopplade elinstallationen:

Jordfelsbrytare

■ Nationella föreskrifter måste beaktas (t.ex. IEC 60364-7-722 (i Tyskland DIN VDE 0100-722)).
■ Produkten har en felströmssensor för DC-jordfelsövervakning > 6 mA med ett utlösningsförhållande enligt IEC 62955.
■ Produkten måste skyddas med en jordfelsbrytare. Jordfelsbrytaren måste minst vara av typ A.
Inga andra strömkretsar får anslutas till jordfelsbrytaren.

Säkring av matarkabeln (t.ex. automatsäkring, NH-säkring)

■ Nationella föreskrifter måste beaktas (t.ex. IEC 60364-7-722 (i Tyskland DIN VDE 0100-722)).
Säkringen för matarledningen måste bl.a. konstrueras under beaktande av typskylten, önskad laddningseffekt och matarkabeln (kabellängd, kabelarea, antal faser, selektivitet) till produkten.
■ För AMTRON® Compact 2.0s 11 gäller: Märkströmmen för matarkabelns säkring får vara max. 20 A (med C-karakteristik).
■ För AMTRON® Compact 2.0s 22 gäller: Märkströmmen för matarkabelns säkring får vara max. 40 A (med C-karakteristik).

Arbetsströmutlösare

Kontrollera om arbetsströmutlösare krävs enligt föreskrifterna i användarlandet.

"2.2 Korrekt användning" [▶ 3]

Arbetsströmutlösaren måste vara placerad bredvid jordfelsbrytaren.
Arbetsströmutlösaren och jordfelsbrytaren måste vara kompatibla.

5.3 Transportera produkten

OBS

Materiella skador på grund av felaktig transport

Kollisioner och stötar kan skada produkten.

▶ Undvik kollisioner och stötar.
▶ Transportera produkten inpackad fram till uppställningsplatsen.
Använd ett mjukt underlag att ställa ned produkten på.

5.4 Öppna produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

24 MENSORS G WPC 24 MENSORS

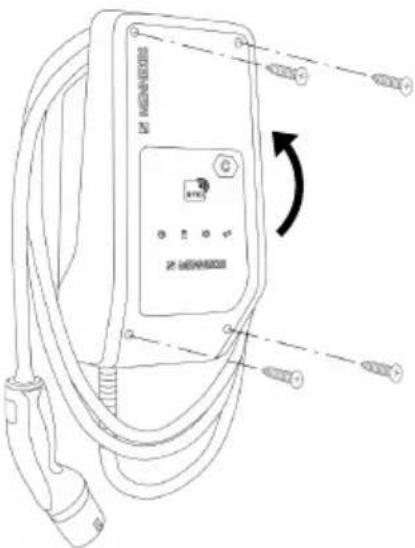

Fig. 5: Öppna produkten

Vid leveransen är höljets överdel inte fastskruvat. Skruvarna medföljer vid leveransen.

▶ Lossa skruvarna vid behov.
▶ Fäll ner höljets överdel.

5.5 Montera produkten på väggen

OBS

Materiella skador på grund av ojämn yta

Vid montering på en ojämn yta kan höljet vridas så att skyddsklassen inte längre är garanterad. De elektroniska komponenterna kan skadas.

Montera endast produkten på en jämn yta.
Jämna vid behov ut ojämna ytor med lämpliga åtgärder.

MENNEKES rekommenderar montering i en ergonomiskt höjd beroende på kroppslängd.

Bifogat monteringsmaterial (skruvar, plugg) är endast avsett för montering i betong-, tegel eller träväggar.

OBS

Materiella skador på grund av borrdamm

Om borrdamm kommer in i produkten kan det leda till skador på de elektriska komponenterna.

• Kontrollera att inget borrdamm kommer in i produkten.
  Använd inte produkten som borrmall och borra inte genom produkten.

Borra hålen med hjälp av borrmallen (medföljer i leveransen) eller rita först ut borrhålen med hjälp av bilden "Borrmått [mm]" och borra sedan hålen. Diametern på hålen är beroende av valt fästmaterial.

110 5.5 60 10.5 250 290 300 55 5.5 140

Bryt upp kabelgenomföringen vid genomföringsstället med lämpligt verktyg.
Sätt i lämplig membrangenomföring (medföljer i leveransen) i respektive kabelgenomföring.

Kabelgenomföring Passande	membrangenomföring
Ovansida och undersida	Membrangenomföring med dragavlastning
Baksida Membrangenomföring	utan dragavlastning
Endast vid AMTRON®Compact 2.0s 22 och matarkabel med en ytterdiameter ≥ 17 mm:ovansida och undersida	■ M25-/M32-adapter■ Stoppmutter■ M32-förskruvningÅtdragningsmoment:3 Nm

För in matarkabel och ev. styrnings-/dataledning i produkten genom vardera en kabelgenomföring.

I produkten behövs ungefär 30 cm matarkabel.

Montera produkten med pluggar, skruvar och täcklock på väggen. Välj åtdragningsmoment beroende av materialet i väggen.

OBS

Materiella skador på grund av saknade täcklock

Om skruvarna i höljet inte eller endast otillräckligt täcks av de bifogade pluggarna uppfyller enheten inte den angivna kapslingsklassen. Det kan leda till att de elektroniska komponenterna skadas.

Täck skruvarna i höljet med de bifogade pluggarna.

- Kontrollera att produkten är korrekt och säkert monterad.

5.6 Elektrisk anslutning

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

5.6.1 Nätformer

Produkten får anslutas till ett TN-/TT-nät.

Produkten får endast anslutas till ett IT-nät under följande förutsättningar:

√ Det är inte tillåtet att ansluta till ett 230/400 V IT-nät.
√ Det är tillåtet att ansluta enheten till ett IT-nät med 230 V ytterledarspänning via en jordfelsbrytare under förutsättning att maximal beröringsspänning inte överstiger 50 V AC vid det första felet.

5.6.2 Matarspänning

L1 L2 L3 N PE

SV

Fig. 7: Anslutning matarspänning

▶ Avisolera matarkabeln.
▶ Avisolera ledarna 10 mm.

Följ tillåten böjningsradie vid dragningen av matarkabeln.

Enfasdrift

Anslut matarledningens ledare till plintarna L1, N och PE enligt texten på plintarna.
▶ Observera anslutningsuppgifterna för kopplingsplinten.
"4 Tekniska data" [▶ 10]

Trefasdrift

Anslut matarledningens ledaren till plintarna L1, L2, L3, N och PE enligt texten på plintarna.
▶ Observera anslutningsuppgifterna för kopplingsplinten.
"4 Tekniska data" [▶ 10]

5.6.3 Arbetsströmutlösare

Förutsättning(ar):

√ Arbetsströmutlösaren är installerad i den förkopplade elinstallationen.
"5.2.2 Skyddsanordningar" [▶ 13]

Fig. 8: Principkopplingsschema: anslutning av extern arbetsströmutlösare

▶ Avisolera kabeln.
▶ Avisolera ledarna 10 mm.
▶ Anslut ledarna till plintarna 5 och 6 (XG3).

Klämma(XG3)

Anslutning

5 Arbetsströmutlösare
6 Matarspänning

■ Max. 230 V AC eller max. 24 V DC
Max. 1 A

▶ Beakta anslutningsdata för kopplingsutgången.
"4 Tekniska data" [▶ 10]

Vid händelse av fel (svetsad lastkontakt) aktiveras arbetsströmutlösaren och produkten kopplas bort från elnätet.

5.7 Anslut dataledning (Modbus RTU)

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Produkten kan anslutas via Modbus RTU kan t.ex. anslutas till en extern energimätare eller ett energiledningssystem.

rekommenderar användning av följande dataledningar:

En nätverkskabel (CAT-6/CAT-7) kan användas för en kabellängd på upp till 40 m. Användning av en nätverksledning kan vara användbart för att förbereda din installation för framtida utveckling. Alla ledningar krävs inte.
■ PROFIBUS-ledning

■ För dragning i marken: Siemens PROFIBUS-ledning jordkabel 6XV1830-3FH10 (tillverkare EAN 4019169400428)
■ För dragning utan mekanisk belastning: Siemens PROFIBUS-ledning 6XV1830-0EH10 (tillverkare EAN 4019169400312)

Dataledningarna får inte vara längre än 100 m.

Anslutning

En skärmklämma och 2 buntband krävs för att ansluta dataledningen. De medföljer vid leveransen.

8 115 7 8 9

Sätt dit skärmklämma

Skala av datakabeln 8 mm på ett avstånd av 115 mm.
Sätt fast skärmklämman på den avskalade punkten.

Fixera skärmklämman på manteln med ett buntband.

Anslut dataledning:

▶ Skala av dataledningen.
▶ Avisolera ledarna 10 mm.
▶ Anslut skyddsskärm till klämma 9 (XG2).
Anslut tvinnade par till klämmor 7 och 8 (XG2).

Klämma (XG2) Anslutning
7	A
8	B
9 GND (jordad)

▶ Observera anslutningsuppgifterna.
"4 Tekniska data" [▶ 10]
▶ Fixa alla tvinnade par med ett buntband.
▶ Isolera de tvinnade som inte används (skydd mot oavsiktlig kontakt).

Fäst termineringsmotständ till ändpunkterna på dataledningen (valfritt)

Om en stabil anslutning till Modbus-deltagarna inte kan upprättas på grund av kabeln rekommenderar vi att man avslutar datakabeln i båda ändar med ett 120 ohm motstånd. Avslutningen minskar reflektioner och ökar stabiliteten i

kommunikationen. Behovet av avslutning beror på installationsmiljön (t.ex. kabellängd, antal Modbus-deltagare). En generell föreskrift för användning av avslutningsmotstånd kan därför inte göras.

6 Idrifttagning

6.1 Grundinställningar via DIP-brytare

Ändringar via DIP-brytaren aktiveras inte förrän produkten startas om.

Koppla vid behov produkten spänningsfri.

6.1.1 Konfigurera produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

I höljets överdel finns två 8-poliga DIP-brytare, med vilka du kan konfigurera produkten. I

leveranstillståndet är alla DIP-brytare frånkopplade ("OFF"). Vid leveransen är produkten konfigurerad för anslutning.

ON 1 2 3 4 5 6 7 8 ON 1 2 3 4 5 6 7 8

Följande funktioner kan ställas in med DIP-brytarna:

Bank S1

DIP-brytare	Funktion
1 Färgschema för LED-indikatorn■ "OFF": ■ Symbol "standby" = blå ■ Symbol "laddning" = grön■ "ON": ■ Symbol "standby" = grön ■ Symbol "laddning" = blå
2 Snedlastbegränsning■ "OFF": snedlastbegränsning från ■ "ON": snedlastbegränsning till
3 Auktorisering■ "OFF": ingen auktorisering (autostart) ■ "ON": Aktivering via RFID
4 Användning Modbus RTU■ "OFF": Modbus RTU används inte ■ "ON" Modbus RTU används
5 Master/Satellite■ "OFF": Konfiguration som master ■ "ON": Konfiguration som Satellite
6 Emlätartyp■ "OFF": Siemens PAC1600 7KT1661 ■ "ON": TQ Energy Manager EM 420
7 Solcellsladdning■ "OFF": Solcellsladdning avaktiverad ■ "ON": Solcellsladdning aktiverad
8 Ingen funktion

Bank S2

DIP-brytare	Funktion
1, 2, 3 Max. laddström
4, 5 Reducerad laddström när downgrade-ingången får signal
6,7,8 Max. strömstyrka husanslutning

6.1.2 Ställ in max. laddström

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Med DIP-brytare 1, 2 och 3 på bank S2 kan man ställa in max. laddström för laddpunkten.

Max. laddström kan ställas in på 6 A, 10 A, 13 A, 16 A, 20 A, 25 A eller 32 A.

Inställning av DIP-brytaren (bank S2) Max.
1 2 3		laddström [A]
OFF OFF OFF 32
ON OFF OFF 25
OFF ON OFF 20
ON ON OFF 16
OFF OFF ON 13
ON OFF ON 10
OFF ON ON 6

Inställningarna ON – ON – ON är ogiltiga för konfigurationen av max laddström (driftstatus "Fel"). Om dessa inställningar väljs kan ett nytt master RFID-kort läggas in.

"6.5.2 Administrera RFID-kort" [▶ 30]

Max. laddström kan ställas in på 6 A, 10 A, 13 A eller 16 A.

Inställning av DIP-brytaren (bank S2) Max.
1 2 3		laddström [A]
OFF OFF OFF 16
ON OFF OFF 16
OFF ON OFF 16
ON ON OFF 16
OFF OFF ON 13
ON OFF ON 10
OFF ON ON 6

Inställningarna ON – ON – ON är ogiltiga för konfigurationen av max laddström (driftstatus "Fel"). Om dessa inställningar väljs kan ett nytt master RFID-kort läggas in.

"6.5.2 Administrera RFID-kort" [▶ 30]

6.1.3 Ställ in auktorisering via RFID

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Auktorisering sker med hjälp av ett RFID-kort och en lokal vitlista. I vitlistan kan upp till 10 RFID-kort hanteras. De RFID-kort som ingår i leveransomfattningen är redan vid leverans inlärda i vitlistan.

Ställ in DIP-brytare 3 på bank S1 på "ON".

6.1.4 Ställa in snedlastbegränsningen

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Med snedlast menar man ojämn belastning av faserna i ett trefas växelströmsnät. Om fordonet laddas med en eller två faser måste snedbelastning förhindras. Till exempel föreligger en snedbelastning i Tyskland om skillnaden mellan två faser vid nätanslutningspunkten är större än 20 A (enligt VDE-N-AR-4100).

▶ Beakta gällande nationella föreskrifter.
Ställ DIP-brytare 2 på bank S1 på "ON".
→ Snedbelastningen begränsas till 20 A (standardinställning).

För att begränsa snedbelastningen till ett annat strömvärde krävs konfigurationsverktyget.

"6.5.1 Beskrivning av konfigurationsverktyget" [▶ 29]

Obalanserad lastbegränsning vid anslutning av extern elmätare

När en extern energimätare är ansluten reglerar laddstationen laddströmmen med hänsyn till alla anslutna förbrukare.

6.2 Användningsfall

6.2.1 Downgrade

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Om maximal nätanslutningsström inte är tillgänglig under vissa omständigheter eller vid vissa tidpunkter kan laddningsströmmen reduceras via downgrade-ingången. Downgrade-ingången kan till exempel aktiveras med följande kriterier eller styrningssystem:

Strömtaxa
Tid
■ Lastutlösningsstyrning
■ Manuell styrning
■ Extern belastningsstyrning

öppen Downgrade aktiv

stängd Downgrade inte aktiv

Elektrisk anslutning av brytkontakterna

OBS

Sakskador p.g.a. felaktig installation

Felaktig installation av brytkontakterna kan orsaka skador eller funktionsstörningar på produkten.

Beakta följande krav vid installationen:

Välj lämplig ledningsdragning så att störningspåverkan undviks.

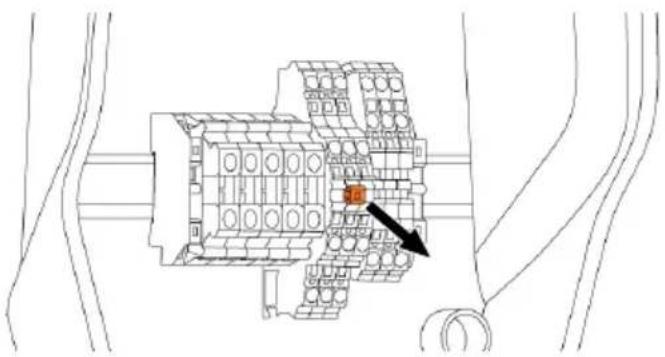

I leveranstillståndet har en bygel satts på downgrade-ingången. Denna måste först tas ut.

Fig. 12: Principkopplingsschema: anslutning av en extern brytarkontakt

▶ Installera extern brytkontakt.
▶ Avisolera kabeln.
▶ Avisolera ledarna 10 mm.
▶ Anslut ledarna till plintarna 3 och 4 (XG1).
Beakta anslutningsdata för downgradeingången.

"4 Tekniska data" [▶ 10]

Konfiguration

Med DIP-brytare 4 och 5 på bank S2 kan man ställa in den reducerade laddströmmen som ligger an när brytkontakten på downgrade-ingången får signal. Laddströmmen reduceras procentuellt beroende av inställd maximal laddström.

* Minst 6 A är alltid tillgängligt för laddningen. Om den beräknade reducerade laddströmmen är lägre än 6 A sker en avrundning.

Inställning av DIP-brytaren (bank S2)		Procentsats för max. laddström	Reducerad laddström (exempel: max. laddström = 10 A)
4	5
OFF OFF 0 % 0 A
OFF ON 25 % 6 A *
ON OFF 50 % 6 A *
ON ON 75 % 7,5 A *

6.2.2 Blackoutskydd

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

För att förhindra överbelastning av byggnadens elanslutning med en laddpunkt (blockoutskydd) är det nödvändigt att registrera de aktuella strömvärdena för byggnadens anslutning med en extra extern elmätare. Med elmätaren tas hänsyn även till andra förbrukare i byggnaden. Blackoutskydd är inte möjligt för husanslutningar med mer än 63 A.

Den externa elmätaren kan placeras så att endast de externa förbrukarna mäts eller att den totala förbrukningen (externa förbrukare och laddstationen) mäts. Följande illustrationer visar strukturen vid användning av MENNEKES tillbehörsset 18626 (Siemens PAC1600 7KT1661 inklusive strömtransformator). Vid användning av TQ Energy Manager EM 420 måste elmätaren installeras i linje med lasten.

Elmätare mäter total förbrukning (standardinställning)

Elmätare mäter endast externa förbrukare
    note right of A: PROFIBUS / min. CAT-6
    note right of H: Configuration tool required

6.2.2.2 Anslutning och konfiguration

Ansluta extern elmätare

Produkten är kompatibel med följande elmätare:

Siemens PAC1600 7KT1661 (elmätaren inklusive strömtransformator och instruktioner finns hos MENNEKES under art nr. 18626.)
■ TQ Energy Manager EM 420
▶ Installera en extern energimätare i elinstallationen förinkopplad.
Koppla energimätare och produkt till varandra med en dataledning.

"5.7 Anslut dataledning (Modbus RTU)" [▶ 16]

Konfiguration

För att ställa in blackoutskydd krävs följande DIP-brytare:

DIP-brytare	Nödvändig konfigurati on	Kort beskrivning
4, Bank S1 ON Användning		Modbus RTU
5, Bank S1 OFF Master
6, Bank S1 Beroende påelmätare		■ "OFF" = Siemens PAC1600 7KT1661 ■ "ON" = TQ Energy Manager EM 420
7, Bank S1 OFF Solcellsladdning
		avaktiverad
6, 7, 8;Bank S2	Beroende påhusanslutning	Max. strömstyrka husanslutning

Den maximala strömstyrkan som tillhandahålls av husanslutningen kan ställas in på 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A och 63 A.

Inställning av DIP-brytaren (bank S2 på huvudladdningspunkten)			Max. strömstyrk a [A]
6 7 8
OFF OFF OFF 63

Inställning av DIP-brytaren (bank S2 på huvudladdningspunkten)			Max. strömstyrk a [A]
6 7 8
ON OFF OFF 50
OFF ON OFF 40
ON ON OFF 35
OFF OFF ON 32
ON OFF ON 25
OFF ON ON 20
ON ON ON 16

Konfigurationsverktyg:

När elmätaren endast ska mäta externa förbrukare krävs ytterligare en inställning i konfigurationsverktyget ("Mätpunktsmätare").

"6.5.1 Beskrivning av konfigurationsverktyget" [▶ 29]

6.2.3 Solcellsladdning

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Produkten har 3 laddningslägen (Standard Mode, Sunshine Mode, Sunshine+ Mode).

Standard Mode

Laddning sker med maximal effekt. Om det inte finns tillräckligt med överskottsenergi sker laddning via elnätet.

Sunshine Mode

Laddningskapaciteten beror på överskottsenergin i solcellsanläggningen. Den laddas uteslutande med solenergi. Laddningen startar när det finns tillräckligt med överskottsenergi för att ladda fordonet med 6A per fas.

Sunshine+ Mode

Laddningskapaciteten beror på överskottsenergin i solcellsanläggningen. Oavsett hur mycket el solcellsanläggningen för närvarande matar in, är den minsta laddströmmen alltid tillgänglig för

fordonet (eventuellt från elnätet). Minsta laddningsström (standard: 6 A per fas) kan ställas in med hjälp av konfigurationsverktyget (elektriker krävs).

Specialegenskaper för 11 kW-varianten

Varianten på 11 kW stöder enfas och trefas solcellsladdning. Som ett resultat kan både lågpresterande och högpresterande solcellssystem användas optimalt. Dessutom kan laddstationen dynamiskt växla mellan enfas och trefas solcellsladdning. Följande inställningar är möjliga med 11 kW-varianten (konfigurationsverktyget krävs för att ändra inställningen):

Enfasig solcellsladdning (standardinställning): I Sunshine och Sunshine+ läge laddas endast i en fas. Laddningen startar från en överskottsenergi på 1,4 kW och kan ökas till maximalt 3,7 kW.
Trefasig solcellsladdning: I Sunshine och Sunshine+ läge används endast trefasladdning. Laddningen startar från en överskottsenergi på 4,2 kW och kan ökas till maximalt 11 kW.
■ Dynamisk växling mellan en- och trefas solcellsladdning: I Sunshine och Sunshine+ växlas dynamiskt mellan en- och trefasladdning under laddning. Laddningen startar från en överskottsenergi på 1,4 kW och kan ökas till maximalt 11 kW.

Den automatiska fasändringen implementerades enligt CharlN-proceduren. MENNEKES kan inte garantera kompatibiliteten för alla fordon på marknaden. I enskilda fall kan laddningen avbrytas eller fordonet eller väggboxen skadas.

i

Inkompatibiliteten kan t.ex. påverka Kia Niro, Hyundai Kona och Renault Zoe. En fullständig lista kan inte upprätthållas, eftersom kompatibiliteten också kan variera inom en serie, beroende på tillverkningsår och fordonens mjukvaruversion. Förklara med din tillverkare om denna funktion stöds av ditt fordon.

MENNEKES tar inget ansvar för skador som uppstår på grund av felaktig användning eller inkompatibilitet.

Specialegenskaper för 22 kW-varianten

Solcellsladdning startar från en överskottsenergi på 4,2 kW och kan ökas till maximalt 22 kW.

Den externa elmätaren kan placeras så att endast de externa förbrukarna mäts eller att den totala förbrukningen (externa förbrukare och laddstationen) mäts. Följande illustrationer visar strukturen vid användning av MENNEKES tillbehörsset 18626 (Siemens PAC1600 7KT1661 inklusive strömtransformator). Vid användning av TQ Energy Manager EM 420 måste elmätaren installeras i linje med lasten.

Elmätare mäter total förbrukning (standardinställning)

    subgraph Inputs
        H["Photovoltaic"] --> I["Inverter"]
        I --> J["Wallbox"]
        J --> K["Modbus Master"]
        K --> L["Modbus Satellite"]
        L --> M["Current transformer"]
    end

    subgraph Outputs
        N["Consumers"] --> O["Inductors"]
        P["L1"] --> Q["Inductor"]
        R["L2"] --> S["Inductor"]
        T["L3"] --> U["Inductor"]
        V["N"] --> W["Inductor"]
        X["PE"] --> Y["Inductor"]
    end

    style Inputs fill:#f9f,stroke:#333
    style Outputs fill:#ccf,stroke:#333

Elmätare mäter endast externa förbrukare

6.2.3.2 Anslutning och konfiguration

Ansluta extern elmätare

Produkten är kompatibel med följande elmätare:

Siemens PAC1600 7KT1661 (elmätaren inklusive strömtransformator och instruktioner finns hos MENNEKES under art nr. 18626.)
■ TQ Energy Manager EM 420
▶ Installera en extern energimätare i elinstallationen förinkopplad.
Koppla energimätare och produkt till varandra med en dataledning.

"5.7 Anslut dataledning (Modbus RTU)" [▶ 16]

Konfiguration

Följande DIP-brytarinställningar krävs för solcellsladdning:

DIP-brytare(Bank S1)	Nödvändig konfiguration	Kort beskrivning
4 ON Användning		Modbus RTU
5 OFF Master
6 Beroende	påelmätare	■ "OFF" = Siemens PAC1600 7KT1661■ "ON" = TQ Energy Manager EM 420
7 ON Solcellsladdning		aktiverat

Konfigurationsverktyg:

När elmätaren endast ska mäta externa förbrukare krävs ytterligare en inställning i konfigurationsverktyget ("Mätpunktsmätare").

"6.5.1 Beskrivning av konfigurationsverktyget" [▶ 29]

Blackoutskydd:

Blackoutskyddet är automatiskt aktivt under solcellsladdning, så den maximala strömstyrkan som tillhandahålls av husanslutningen måste också ställas in via DIP-brytaren.

Genom att trycka på solknappen (1) väljs laddningsläget enligt följande schema.

Fig. 14: Omkoppling av laddningsläge

Det inställda laddningsläget kan avläsas från lysdioden "Sol" (2):

Lysdiodstillstånd "Sol" Inställt laddningsläge

Av (lyser inte) Standardläge

Lyser Sunshine läge

Pulserad Sunshine+ läge

i

■ Om solcellsladdning inte är inställd har solknappen ingen funktion.
Följande gäller för 22 kW-varianterna och 11 kW-varianten med aktiverad dynamisk fasomkoppling:
Det är alltid möjligt att växla mellan Standard läge, Sunshine läge och Sunshine+ läge (även under en aktiv laddning).
Följande gäller för 11 kW-varianten med avaktiverad dynamisk fasomkoppling:
Det är alltid möjligt att växla mellan Sunshine läge och Sunshine+ läge (även under en aktiv laddning).
Det är inte möjligt att växla mellan Standard läge och Sunshine(+) läge medan laddningen är aktiv. Fordonet måste kopplas bort från laddstationen före bytet.

6.2.4 Energiledningssystem

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Vid behov kan produkten anslutas till ett energiledningssystem via Modbus RTU för att implementera komplexa användningsfall.

Produkten styrs av energiledningssystemet (master).

i

Information om kompatibla energiledningssystem och beskrivningen av Modbus RTU-gränssnittet (Modbus RTU-registertabell) finns på vår hemsida: https://www.chargeupyourday.com/service/compatible-systems-and-interfaces/

6.2.4.2 Anslutning och konfiguration

Anslut energiledningssystem

▶ Installera energiledningssystem i den förinkopplade elinstallation.
Koppla energiledningssystem och produkt till varandra med en dataledning.
"5.7 Anslut dataledning (Modbus RTU)" [▶ 16]

Konfiguration

För att ställa in ett energiledningssystem via Modbus RTU krävs följande inställningar med DIP-brytare:

DIP-brytare(Bank S1)	Inställning Kort beskrivning
4 ON Användning	Modbus RTU
5 ON Satellit

6.3 Starta produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Förutsättning(ar):

√ Produkten är korrekt installerad.
√ Produkten är inte skadad.
√ Nödvändiga skyddsanordningar har installerats i den förkopplade elinstallationen enligt de nationellt gällande föreskrifterna.
"5.2.2 Skyddsanordningar" [▶ 13]
√ Produkten har kontrollerats enligt IEC 60364-6 samt respektive gällande nationella föreskrifter (t.ex. DIN VDE 0100-600 i Tyskland) vid den första idrifttagningen.
"6.4 Kontrollera produkten" [▶ 29]
▶ Tillkoppla och kontrollera matarspänningen.

6.4 Kontrollera produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Utför en kontroll av produkten i enlighet med IEC 60364-6 samt de gällande nationella föreskrifterna (t.ex. DIN VDE 0100-600 i Tyskland) vid den första idrifttagningen.

Kontrollen kan utföras med MENNEKES testdosa och ett testinstrument för standardtester.

MENNEKES testdosa simulerar kommunikationen med fordonet. Testdosor kan beställas som tillbehör från MENNEKES.

6.5 Fler inställningar

SV

6.5.1 Beskrivning av konfigurationsverktyget

Grundinställningarna kan göras via DIP-brytarna på laddstationen. För ytterligare inställningar krävs konfigurationsverktyget.

Följande ytterligare funktioner kan ställas in:

■ Utföra uppdatering av fast program
- Ändra standardinställningen (20 A) för snedlastbegränsning (möjliga värden:10 A – 30 A)
■ Avaktivera akustisk feedback
Avaktivera viloläge (för reducerad standbyförbrukning ca 1 W)
■ Ange antal och fasföljd för de anslutna faserna
Aktivera under-/överspänningsdetektering för de anslutna faserna och ställ in respektive gränsvärden
- Importera och exportera inställningar
■ Endast med AMTRON® Compact 2.0s 11: Ställ in antalet faser för solcellsladdning (enfas (standard), trefas, dynamisk fasomkoppling)
■ Definiera energimätarens mätpunkt för strömavbrottsskydd och solcellsladdning (Standard: Elmätare mäter externa förbrukare och laddstation (totalförbrukning))
- Ändra lägsta laddningsström i Sunshine+-läge (standard: 6 A)
■ Administrera RFID-kort
Avaktivera väckningsfunktionen ("väcka" fordonet så att laddningen kan fortsätta)

Dessutom visas de aktuella driftsvärdena i konfigurationsverktyget och de inställda DIP-brytarna förklaras. Om ett fel uppstår erbjuder konfigurationsverktyget hjälp för åtgärdande (felanmälan, loggfil).

För att kunna använda konfigurationsverktyget krävs MENNEKES konfigurationskabel. På vår hemsida finns MENNEKES konfigurationskabel (beställningsnummer 18625) under "Produkter" > "Tillbehör". Där kan du dessutom ladda ner konfigurationsverktyget inkl. bruksanvisning.

Information om installation och användning beskrivs i bruksanvisningen för konfigurationsverktyget.

Beakta bruksanvisningen för konfigurationsverktyget.

Konstruktion

Fig. 15: Konfigurationsverktygets uppbyggnad (exempel)

1 Knapp för val av språk
2 Anslutningsstatus
3 Meny
4 Verktygstips med mer information
5 Parameter

6 Inställning/status
7 Knappar för att spara och ångra de ändrade inställningarna och återställa till fabriksinställningarna

6.5.2 Administrera RFID-kort

√ Krav: Ingen laddningsprocess är aktiv.

Lägg till eller ta bort RFID-kort till vitlistan

Nya RFID-kort kan läggas till eller tas bort från den interna vitlistan via master-RFID-kortet.

Håll master-RFID-kortet framför RFID-kortläsaren för att aktivera inlärningsläget.
→ Lysdioden "Sol" blinkar.
Håll RFID-korten framför RFID-kortläsaren.
→ Om RFID-kortet inte redan finns i vitlistan kommer det att läggas till i vitlistan och "Standby"-lampan blinkar en gång.

→ Om RFID-kortet redan finns i vitlistan kommer det att tas bort från vitlistan och LED-lampan "Fel" blinkar en gång.

→ Om 10 RFID-kort redan finns inskrivna i vitlistan är vitlistan full och lysdioden "Fel" blinkar tre gånger.

■ Efter 60 sekunder avslutas inlärningen av Modbus och lysdioden "Sun" återgår till inställt läge.
■ Man kan inte auktorisera laddningar med master-RFID-kortet.

Lär in RFID-kort

DIP-brytare 1, 2 och 3 på bank S2 används huvudsakligen för att ställa in maximal laddström.

Undantag: Om dessa tre DIP-brytare är inställda på "ON" kan ett nytt RFID-masterkort tränas. Produkten går in i drifttillståndet "Fel".

▶ Koppla produkten spänningsfri.
Ställ in DIP-brytare 1, 2 och 3 på bank S2 på "ON".

▶ Starta produkten.
Nytt Master RFID-kort framför RFID-kortläsaren.
Koppla produkten spänningsfri.
Använd DIP-brytaren 1, 2 och 3 på bank S2 för att ställa in önskad maxladdningsström igen.
▶ Starta produkten.

Ta bort alla inlärda RFID-kort från vitlistan

Håll master-RFID-kortet framför RFID-kortläsaren i 10 sekunder.
→ Alla inlärda RFID-kort raderas från vitlistan och lysdioden "Fel" blinkar en gång.
→ Master-RFID-kortet raderas inte.

Hantera intern vitlista via konfigurationsverktyget

Alternativt kan den interna vitlistan hanteras via konfigurationsverktyget.

"6.5.1 Beskrivning av konfigurationsverktyget" [▶ 29]

6.6 Stänga produkten

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

OBS

Materiella skador på grund av klämda komponenter eller klämd kabel

Klämda komponenter eller kablar kan orsaka skador och felfunktioner.

• Kontrollera att inte några komponenter eller kablar kläms när produkten stängs.
  Fixera komponenter och kablar vid behov.

MENIORS G WNT MENIORS G

Fig. 16: Stänga produkten

▶ Fäll upp höljets överdel.
Skruva samman höljets överdel och underdel. Åtdragningsmoment: 1,2 Nm.

7 Manövrering

7.1 Auktorisering

▶ Auktorisera (beroende av konfigurationen).

Det finns följande möjligheter för auktorisering:

Ingen auktorisering (autostart)

Alla användare kan ladda.

Auktorisering genom RFID

Användare vars RFID-kort är vitlistat kan ladda.

Håll RFID-kort framför RFID-kortläsaren.

Om laddningen inte startas inom fem minuter återställs auktoriseringen och produkten kopplas om till standby-läget. Auktoriseringen måste göras om.

7.2 Ladda fordon

WARNING

Risk för personskador på grund av otillåtna hjälpmedel

Om ej tillåtna hjälpmedel (t.ex. adapterkontakt, förlängningskabel) används vid laddningen föreligger risk för elstöt eller kabelbrand.

Använd endast laddkablar som är avsedda för fordonet och produkten.

Förutsättning(ar):

√ Auktoriseringen har utförts (om så behövs).
√ Fordon och laddkabel är lämpliga för en laddning enligt mod-3.
▶ Linda upp laddkabeln helt.
▶ Anslut laddkabeln till fordonet.

Välj laddningsläge

"3.5 Laddningslägen för solcellsladdning" [▶ 7]

1 2

Fig. 17: Solknapp

Genom att trycka på solknappen (1) väljs laddningsläget enligt följande schema.

Fig. 18: Omkoppling av laddningsläge

Det inställda laddningsläget kan avläsas från lysdioden "Sol" (2):

Lysdiodstillständ "Sol" Inställt laddningsläge

Av (lyser inte) Standardläge

Lyser Sunshine läge

Pulserad Sunshine+ läge

i

n Om solcellsladdning inte är inställd har solknappen ingen funktion.

Följande gäller för 22 kW-varianterna och 11

kW-varianten med aktiverad dynamisk fasomkoppling:

n Det är alltid möjligt att växla mellan Standard läge, Sunshine läge och Sunshine+ läge (även under en aktiv laddning).

n Följande gäller för 11 kW-varianten med avaktiverad dynamisk fasomkoppling:

n Det är alltid möjligt att växla mellan Sunshine läge och Sunshine+ läge (även under en aktiv laddning).

n Det är inte möjligt att växla mellan Standard läge och Sunshine(+) läge medan laddningen är aktiv. Fordonet måste kopplas bort från laddstationen före bytet.

Laddningen startar inte

Om laddningen inte startar kan det bero på störning av kommunikationen mellan laddpunkten och fordonet.

Kontrollera laddkontakten och ladduttaget för främmande föremål och ta bort dem vid behov.
Låt en behörig elektriker byta ut laddkabeln.

Avsluta laddningen

OBS

Materiella skador på grund av dragspänning

Dragspänning i kabeln kan leda till kabelbrott och andra skador.

Ta ut laddkabelns kontakt från ladduttaget.
Avsluta laddningen på fordonet eller genom att hålla RFID-kortet framför RFID-kortläsaren.
▶ Ta ut laddkabelns kontakt från ladduttaget.
Sätt på skyddslocket på laddkontakten.
Häng upp laddkabeln utan att knäcka den.

8 Skötsel

8.1 Underhåll

FARA

Risk för elstöt på grund av skadad produkt

Vid användning av en skadad produkt kan personer råka ut för allvarliga skador eller dödsfall på grund av elstöt.

Använd inte produkten om den är skadad.
Märk skadad produkt så att den inte används av andra personer.
Låt omgående en behörig elektriker åtgärda skador.
Låt vid behov en behörig elektriker ta produkten ur drift.

- Kontrollera produkten dagligen resp. vid varje laddning beträffande driftberedskap och yttre skador.

Exempel på skador:

■ Defekt hölje
■ Defekta eller saknade komponenter
■ Säkerhetsdekaler är oläsliga eller saknas

Ett underhållsavtal med en ansvarig servicepartner säkerställer regelbundet underhåll.

Underhållsintervall

Följande arbeten får endast utföras av behörig elektriker.

Välj underhållsintervall med hänsyn till följande aspekter:

■ Produktens ålder och tillständ
■ Omgivningsförhållanden
■ Användning
■ Senaste kontrollprotokoll

Utför underhåll med minst följande intervall.

Varje halvår:

Komponent	Underhållsarbete
Höljets utsida	► Utför en visuell kontroll för bister och skador.► Kontrollera att produkten är ren, rengör vid behov.
Höljets insida	► Kontrollera produkten för främmande föremål, ta bort vid behov.► Kontrollera visuellt att produkten är torr, ta vid behov bort främmande föremål från tätningen och låt produkten torka. Utför funktionskontroll vid behov.► Kontrollera fastsättningen i väggen eller på MENNEKES pelarsystem (t.ex. stolpe) och efterdra skruvarna vid behov.
Skyddsano rdningar	► Kontrollera visuellt för skador.
LED- infofält	► Kontrollera LED-infofältets funktion och läsbarhet.
Laddkabel	► Kontrollera laddkabeln för skador (t.ex. knäck, sprickor).► Kontrollera att laddkabeln är ren och för främmande föremål, rengör och ta bort främmande föremål vid behov.

Varje år:

Komponent Underhållsarbete
Anslutningsplintar	► Kontrollera matarledningens anslutningsplintar och efterdra vid behov.

Komponent Underhållsarbete

Elanläggning

Besiktning av elsystemet har utförts enligt IEC 60364-6 samt motsvarande gällande nationella föreskrifter (t.ex. DIN VDE 0105-100 i Tyskland).
▶ Upprepa mätningarna och kontrollerna enligt IEC 60364-6 samt respektive gällande nationella föreskrifter (t.ex. DIN VDE 0105-100 i Tyskland).
▶ Funktionskontroll och laddningssimulering (t.ex. med en MENNEKES testdosa och ett standardiserat testinstrument).

• Åtgärda skador på produkten korrekt.
  ▶ Dokumentera underhållet.

Underhållsprotokollet från MENNEKES finns på vår webbsida under "Service" > "Broschyrer och informationsmaterial" > "Dokument för installatörer".

8.2 Rengöring

FARA

Risk för elstöt på grund av felaktigt utfört underhåll

Produkten innehåller elektriska komponenter som står under hög spänning. Vid felaktig rengöring kan personer råka ut för allvarliga personskador eller dödsfall.

▶ Rengör endast höljets utsida.
▶ Använd inte rinnande vatten.

! OBS

Materiella skador på grund av felaktig rengöring

Vid felaktig rengöring kan det uppstå materiella skador på höljet.

Torka av höljet med en torr trasa eller en trasa som har fuktats lätt med vatten eller alkohol (94 vol.-%).
▶ Använd inte rinnande vatten.
▶ Använd inte högtryckstvätt.

Aktuellt fast program kan laddas ner på vår hemsida under "Service.

För att uppdatera den fasta programvaran krävs konfigurationsverktyget.

"6.5.1 Beskrivning av konfigurationsverktyget" [▶ 29]

9 Felsökning

Om ett fel inträffar, lyser resp. blinkar symbolen "Fel" på LED-infofältet. Felet måste åtgärdas för att driften ska kunna fortsätta.

Symbolen "Fel" blinkar

Om symbolen "Fel" blinkar kan användaren/ driftansvarig åtgärda felet. Möjliga fel är t.ex.:

■ Fel vid laddningen
■ Driftstemperaturen för hög
■ Det finns en underspänning eller överspänning

Beakta följande ordningsföljd vid felsökningen:

Avsluta laddningen och ta ut laddkabeln.
Vänta vid behov tills produkten har svalnat eller det inte längre finns någon underspänning eller överspänning.
Anslut laddkabeln på nytt och starta laddningen.

Kontakta ansvarig servicepartner om felet inte kunde åtgärdas.

"1.1 Kontakt" [▶ 2]

Symbolen "Fel" lyser

Om symbolen "Fel" lyser kan felet endast åtgärdas av en behörig elektriker.

Följande arbeten får endast utföras av behörig elektriker.

Möjliga fel är t.ex.:

■ Självtest av elektronikern misslyckades
■ Självtest av DC-felströmsövervakningen misslyckades
■ Fastsvetsad lastkontakt (welding detection)

För att visa en diagnos av felet och ladda ner loggfiler krävs konfigurationsverktyget.

"6.5.1 Beskrivning av

konfigurationsverktyget" [▶ 29]

Beakta följande ordningsföljd vid felsökningen:

Koppla produkten spänningsfri i tre minuter och starta om den.
Kontrollera om det finns någon uppdatering av den fasta programvaran (på vår hemsida under "Service") och installera vid behov den via konfigurationsverktyget.
Läs av diagnosen av felet i konfigurationsverktyget och åtgärda felet.

Det finns ett dokument för felsökning på vår webbsida under "Service" > "Broschyrer" > "Dokument för installatörer". Där beskrivs felmeddelandena, möjliga orsaker och förslag till lösningar.

▶ Dokumentera felet.
Felprotokollet från MENNEKES finns på vår hemsida under "Service" > "Broschyrer" > "Dokument för installatörer".

9.1 Reservdelar

Om det behövs reservdelar för att åtgärda felen måste man först kontrollera att de är konstruerade på samma sätt.

Använd uteslutande originalreservdelar som tillhandahålls och/eller har godkänts av MENNEKES.

Se installationsanvisningen för reservdelen

10 Urdrifttagning

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Koppla från spänningen från matarledningen och säkra mot återinkoppling.
Öppna produkten.
"5.4 Öppna produkten" [▶ 13]
Koppla från matarkabeln och ev. styrnings-/datakabeln.
▶ Lossa produkten från väggen eller från MENNEKES pelarsystem (t.ex. stolpe).
Dra ut matarkabeln och ev. styrnings-/datakabel från höljet.
▶ Stäng produkten.
"6.6 Stänga produkten" [▶ 31]

10.1 Förvaring

Korrekt förvaring kan påverka och bibehålla produktens driftskapacitet.

▶ Rengör produkten före förvaring.
Förvara produkten rent och torrt i originalförpackningen eller med lämpligt förpackningsmaterial.
▶ Beakta tillåtna förvaringsvillkor.

Tillåtna förvaringsvillkor
	Min. Max.
Förvaringstemperatur [°C] -30 +50
Genomsnittstemperatur under 24 timmar [°C]		+35
Höjd [m.ö.h.] 2 000
Relativ luftfuktighet (ej kondenserande) [%]		95

10.2 Avfallshantering

Följ de nationella lagbestämmelserna i användningslandet för avfallshantering och miljöskydd.

Kassera förpackningen sorterad.

Produkten får inte slängas med hushållsavfallet.

Återlämningsalternativ för privata hushåll

Produkten kan lämnas in gratis till de offentliga avfallshanteringsmyndigheternas återlämningsställen eller till de återlämningsställen som inrättats i enlighet med direktiv 2012/19/EU.

Återlämningsalternativ för handeln

Uppgifter om kommersiell avfallshantering kan fås från MENNEKES på begäran.

"1.1 Kontakt" [▶ 2]

Personuppgifter/dataskydd

Personuppgifter kan lagras på produkten. Slutanvändaren ansvarar själv för att radera uppgifterna.

Innholdsfortegnelse

1 Om dette dokumentet...... 2

1.1 Kontakt 2

1.2 Advarsler.... 2

1.3 Brukte symboler.... 2

2 For din sikkerhet.... 3

2.1 Målgrupper.... 3

2.2 Tiltenkt bruk.... 3

5.2.2 Verneanordninger.... 13

5.3 Transportere produktet.... 13

5.4 Åpne produktet....14

5.5 Montere produktet på veggen.... 14

5.6 Elektrisk tilkobling 15

5.6.1 Nettformer 15

6.3 Slå på produktet 29

6.4 Kontrollere produktet....29

6.5 Flere innstillinger....29

6.6 Stenge produktet 31

7 Betjening.... 32

7.1 Autorisere....32

Lyser Ladingen pågår.

Lyser Produktet er i «Sunshine-modus».

Pulserer Produktet er i «Sunshine+-modus».

Blinker Læremodus for RFID-kort er aktiv (i 60 sekunder).

Symbolfarge: hvit

Feil

Symbol Betydning

Lyser Det foreligger en feil som hindrer kjøretøyladingen. Feilen kan bare utbedres av elektriker.

Blinker Det foreligger en feil som hindrer kjøretøyladingen. Feilen kan utbedres ved å sette inn ladekontakten på nytt eller kjøle ned produktet.

Uegnede omgivelsesbetingelser kan skade produktet.

Montering på sokkel:

5.2.2 Verneanordninger

5.5 Montere produktet på veggen

OBS

Materielle skader grunnet ujevn overflate

Innenfor produktet trengs en forsyningsledning på ca. 30 cm.

Sett DIP-bryter 3 på bank 1 på «ON».

6.3 Slå på produktet

6.6 Stenge produktet

Fig. 16: Stenge produktet
