NAVODILA ZA UPORABO AMTRON Compact 2.0S 22 Mennekes

Navodila za uporabo in namestitev

2 Za vašo varnost.... 3

2.1 Ciljne skupine.... 3

2.2 Predvidena uporaba 3

2.3 Nepredvidena uporaba.... 3

2.4 Osnovni varnostni napotki 4

2.5 Varnostne nalepke.... 4

3 Opis proizvoda 6

3.1 Osnovne lastnosti opreme.... 6

3.2 Tipska ploščica....6

3.3 Obseg dobave....7

3.4 Sestava izdelka 7

3.5 Načini polnjenja pri solarnem polnjenju ..... 8

3.6 Informacijsko LED-polje 8

4 Tehnični podatki 11

5 Namestitev 13

5.2.1 Predhodna električna inštalacija 13

5.2.2 Zaščitne priprave.... 14

5.3 Transport izdelka.... 15

5.4 Odpiranje izdelka 15

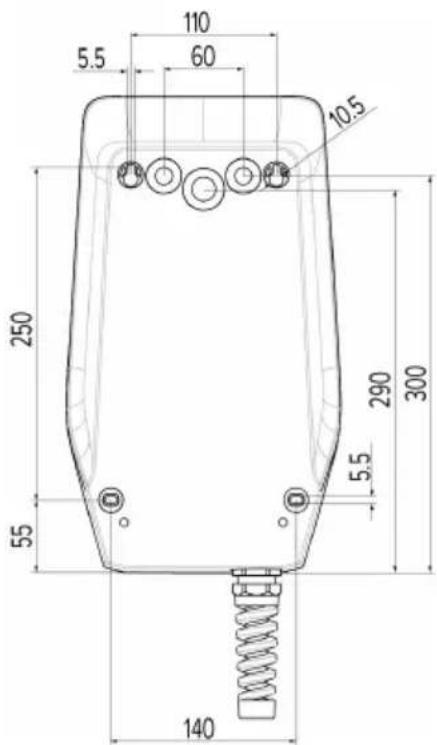

5.5 Montaža izdelka na steno 15

5.6 Električni priključek.... 16

5.6.1 Oblike omrežja.... 16

5.6.2 Oskrba z napetostjo.... 17

5.6.3 Odklopnik delovnega toka 17

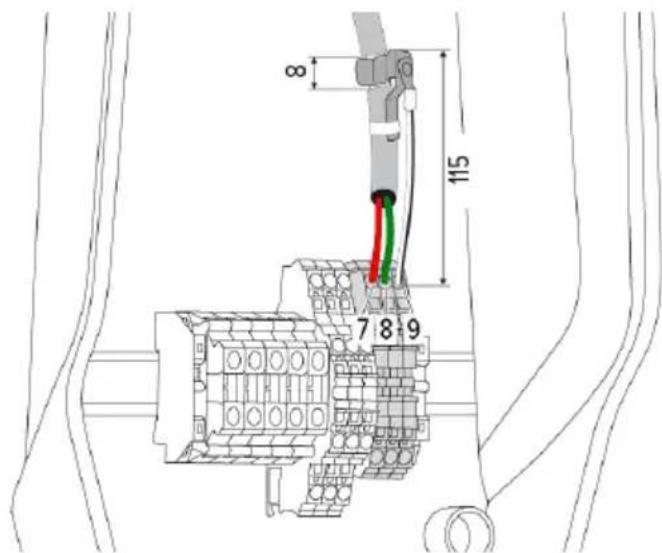

5.7 Priključitev podatkovnega voda (Modbus RTU).... 17

6 Zagon 19

6.1 Osnovne nastavitve z DIP-stikali 19

6.1.1 Konfiguracija izdelka 19

6.1.2 Nastavitev maksimalnega napajalnega toka.... 20

6.1.3 Nastavitev avtorizacije preko RFID-kartice 20

6.1.4 Nastavitev omejitve nesimetrične obremenitve.... 20

6.2 Primeri uporabe 21

6.2.1 Zmanjšanje.... 21

6.2.2 Zaščita pred izpadom....22

6.2.3 Solarno polnjenje ....24

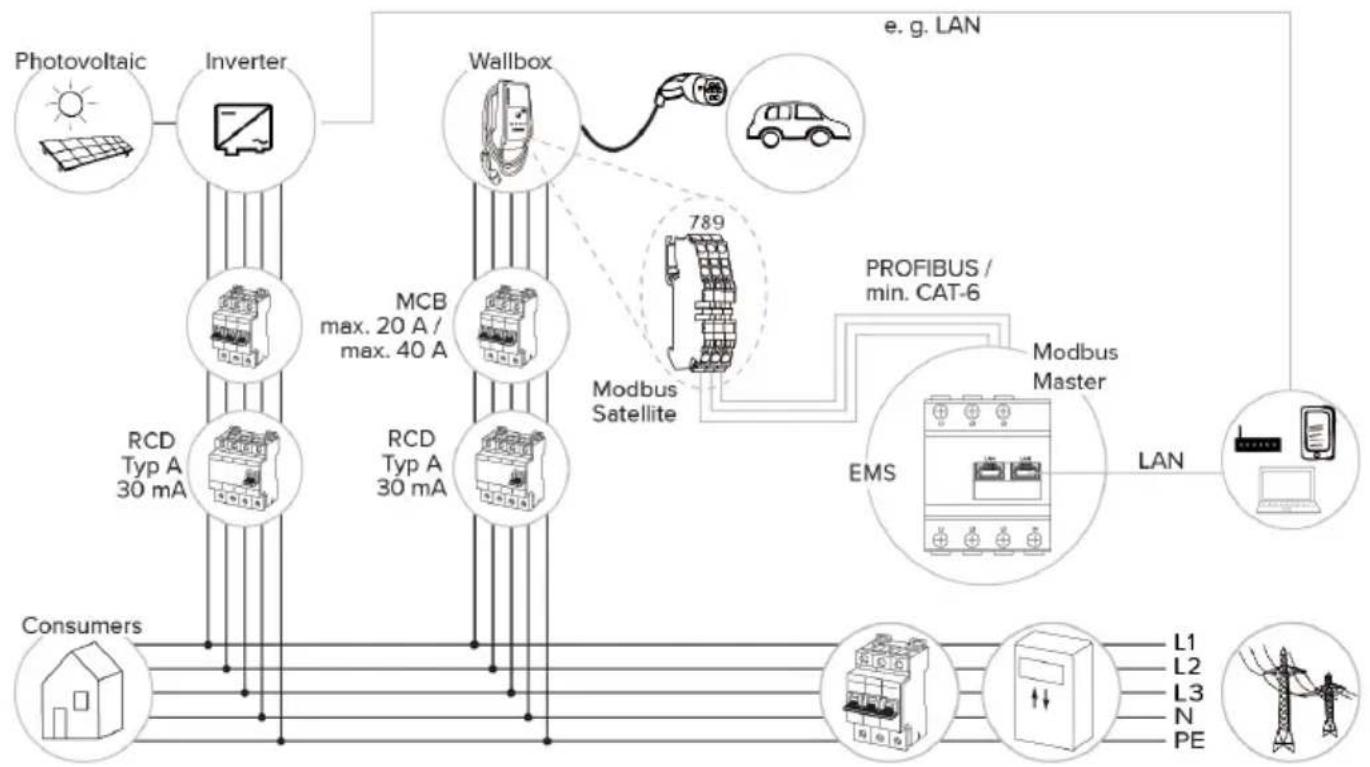

6.2.4 Sistem upravljanja z energijo....28

6.3 Vklop izdelka....30

6.4 Preverjanje izdelka ....30

6.5 Druge nastavitve ....30

6.5.1 Opis konfiguracijskega orodja....30

6.5.2 Upravljanje RFID-kartic 31

6.6 Zapiranje izdelka ....32

7 Uporaba 33

7.1 Avtorizacija....33

7.2 Polnjenje vozila....33

8 Servisiranje.... 35

8.1 Vzdrževanje....35

8.2 Čiščenje 36

8.3 Posodobitev vdelane programske opreme 36

9 Odpravljanje motenj.... 37

9.1 Nadomestni deli....37

10 Odstranitev iz uporabe 38

10.1 Skladiščenje....38

Polnilna postaja je v nadaljevanju imenovana »izdelek«. Ta dokument velja za naslednje različice (različico) izdelka:

■ AMTRON® Compact 2.0s 11
■ AMTRON® Compact 2.0s 22

Ta dokument vsebuje informacije za elektrotehnika in upravljavca izdelka. Dokument med drugim vsebuje pomembna navodila za namestitev in pravilno uporabo izdelka.

Copyright ©2022 MENNEKES Elektrotechnik GmbH & Co. KG

1.1 Kontakt

Če imate vprašanja v zvezi z izdelkom, se obrnite na svojega pristojnega servisnega partnerja. Na naši spletni strani najdete pod »Iskanje partnerjev« usposobljene kontaktne partnerje na svojem področju.

MENNEKES

Za neposreden kontakt s podjetjem MENNEKES uporabite formular pod »Kontakt« na naši spletni strani.

Pogosto zastavljena vprašanja (FAQ)

Dodatne informacije na temo elektromobilnosti najdete na naši spletni strani pod »FAQ«.

1.2 Svarila

Opozorilo pred telesnimi poškodbami

NEVARNOST

To svarilo označuje neposredno nevarnost, ki privede do smrti ali izredno težkih telesnih poškodb.

OPOZÓRILO

To svarilo označuje nevarno situacijo, ki bi lahko privedla do smrti ali težkih telesnih poškodb.

POZOR

To svarilo označuje nevarno situacijo, ki bi lahko privedla do lažjih telesnih poškodb.

Opozorilo pred materialno škodo

POMEMBNO

To svarilo označuje nevarno situacijo, ki bi lahko privedla do materialne škode.

Ta simbol označuje dejavnosti, ki jih sme izvajati samo elektrotehnik.

Ta simbol označuje pomembno opombo.

Ta simbol označuje dodatno, koristno informacijo.

√ Ta simbol označuje pogoj.
Ta simbol označuje poziv k ukrepanju.
→ Ta simbol označuje rezultat.
■ Ta simbol označuje naštevanje.
Ta simbol vas napoti na drugi dokument ali na drugo mesto v besedilu tega dokumenta.

2 Za vašo varnost

2.1 Ciljne skupine

Ta dokument vsebuje informacije za elektrotehnika in upravljavca izdelka. Za določene dejavnosti je potrebno poznavanje elektrotehnike. Te dejavnosti sme izvajati samo elektrotehnik in so označene s simbolom za elektrotehnika.

»1.3 Uporabljeni simboli« [▶ 2]

Upravljavec

Upravljavec je odgovoren za predvideno uporabo in varno rabo izdelka. Sem spada tudi usposabljanje oseb, ki izdelek uporabljajo.

Upravljavec je odgovoren za to, da dejavnosti, za katere so potrebna strokovna znanja, izvajajo ustrezno usposobljene strokovne osebe.

Elektrotehnik

Elektrotehnik lahko na podlagi svoje strokovne izobrazbe, znanja in izkušenj ter poznavanja veljavnih predpisov oceni svoje naloge in prepozna morebitne nevarnosti.

2.2 Predvidena uporaba

Izdelek je predviden za uporabo na zasebnem področju.

Izdelek je predviden izključno za polnjenje električnih in hibridnih vozil, v nadaljevanju imenovanih »vozila«.

Polnjenje po načinu 3 po IEC 61851 za vozila z akumulatorji brez uhajanja plinov.
■ Vtične priprave po IEC 62196.

Vozil z akumulatorji z uhajanjem plinov ni mogoče polniti.

Izdelek je predviden izključno za nepremično stensko montažo ali montažo na postavitvenem sistemu podjetja MENNEKES (npr. podstavku) na notranjem in zunanjem področju.

V nekaterih državah obstaja predpis, da mora mehanski preklopni element napajalno točko ločiti od omrežja, če bi bil bremenski kontakt izdelka zvarjen (welding detection). Predpisu je npr. mogoče ugoditi z odklopnikom delovnega toka.

Izdelek je mogoče uporabljati samo ob upoštevanju vseh mednarodnih in državnih predpisov. Med drugim je treba upoštevati naslednje mednarodne predpise oz. njihovo ustrezno državno različico:

IEC 61851-1
IEC 62196-1
IEC 60364-7-722
IEC 61439-7

Izdelek v stanju ob dobavi izpolnjuje evropske normativne minimalne zahteve za označevanje napajalnih točk po EN 17186. V nekaterih državah obstajajo dodatne nacionalne zahteve, ki jih je ravno tako treba upoštevati.

Ta dokument in vse dodatne dokumente o tem izdelku je treba prebrati, upoštevati, shraniti in jih po potrebi predati naslednjemu upravljavcu izdelka.

2.3 Nepredvidena uporaba

Uporaba izdelka je varna samo v okviru predvidene uporabe. Vsaka druga uporaba in spremembe na izdelku niso v skladu s predvideno uporabo in zato niso dovoljene.

Za vsakršno osebno in materialno škodo, ki nastane zaradi nepredvidene uporabe, so odgovorni upravljavec, elektrotehnik ali uporabnik.

MENNEKES Elektrotechnik GmbH & Co. KG ne prevzema nikakršne odgovornosti za posledice, nastale zaradi nepredvidene uporabe.

2.4 Osnovni varnostni napotki

Poznavanje elektrotehnike

Za določene dejavnosti je potrebno poznavanje elektrotehnike. Te dejavnosti sme izvajati samo elektrotehnik in so označene s simbolom »elektrotehnik«.

»1.3 Uporabljeni simboli« [▶ 2]

Če dejavnosti, ki jih mora izvajati elektrotehnik, izvedejo laiki na področju elektrotehnike, lahko pride do težkih poškodb oseb ali njihove smrti.

▶ Dejavnosti, za katere je potrebno poznavanje elektrotehnike, naj izvaja samo elektrotehnik.
▶ Upoštevajte simbol »elektrotehnik« v tem dokumentu.

Ne uporabljajte poškodovanega izdelka

Pri uporabi poškodovanega izdelka lahko pride do težkih poškodb oseb ali njihove smrti.

▶ Ne uporabljajte poškodovanega izdelka.
▶ Poškodovani izdelek označite, tako da ga druge osebe ne bodo uporabljale.
▶ Poškodbe dajte nemudoma odpraviti elektrotehniku.
▶ Izdelek po potrebi dajte vzeti iz uporabe.

Strokovna izvedba vzdrževanja

Nestrokovno vzdrževanje lahko neugodno vpliva na varnost obratovanja izdelka. Tako lahko pride do resnih telesnih poškodb ali smrti oseb.

Vzdrževanje izvedite na strokovno ustrezen način.

»8.1 Vzdrževanje« [▶ 35]

Upoštevanje dolžnosti nadzora

Osebe, ki ne zmorejo ali samo pogojno zmorejo oceniti morebitne nevarnosti, ravno tako tudi živali, predstavljajo nevarnost zase in za druge.

Ogroženim osebam, npr. otrokom, ne dovolite približevanja izdelku.
▶ Živalim ne dovolite približevanja izdelku.

Pravilna uporaba polnilnega kabla

Zaradi nestrokovnega ravnanja s polnilnim kablom lahko nastanejo nevarnosti kot električni udar, kratek stik ali požar.

▶ Izogibajte se obremenitvi in udarcem.
Polnilnega kabla ne speljite čez ostre robove.
Polnilnega kabla ne zavozlajte in preprečite njegovo upogibanje.
▶ Ne uporabljajte adapterskih vtičev ali podaljška kabla.
Polnilni kabel pri polnjenju popolnoma odvijte.
Polnilnega kabla ne izpostavljajte vlečni napetosti.
Polnilni kabel iz polnilne vtičnice povlecite za vtič.
Po uporabi polnilnega kabla na polnilni vtič namestite zaščitni pokrov.

2.5 Varnostne nalepke

Na nekaterih komponentah izdelka so nameščene varnostne nalepke, ki svarijo pred nevarnimi situacijami. Če varnostnih nalepk ne upoštevate, lahko pride do težkih telesnih poškodb in do smrti.

Varnostne nalepke	Pomen
	Nevarnost zaradi električne napetosti.► Pred deli na izdelku zagotovite odsotnost električne napetosti.
	Nevarnost v primeru neupoštevanja pripadajočih dokumentov.► Pred deli na izdelku preberite pripadajoče dokumente.

▶ Upoštevajte varnostne nalepke.
▶ Varnostne nalepke ohranjajte berljive.
▶ Poškodovane ali neberljive varnostne nalepke zamenjajte.

Če je potrebna zamenjava dela, na katerem je nameščena varnostna nalepka, je treba zagotoviti, da je varnostna nalepka nameščena tudi na novem delu. Po potrebi je treba varnostno nalepko naknadno namestiti.

SL

3 Opis proizvoda

3.1 Osnovne lastnosti opreme

Splošno

■ Polnjenje po načinu 3 po IEC 61851
■ Vtična naprava po IEC 62196
■ Maks. moč polnjenja (AMTRON® Compact 2.0s 11): 11 kW
■ Maks. moč polnjenja (AMTRON® Compact 2.0s 22): 22 kW
■ Priključek: enofazni/trifazni
■ Maks. moč polnjenja, ki jo konfigurira elektrotehnik
■ Statusne informacije na informacijskem LED-polju
■ Način Sleep za zmanjšano porabo v stanju pripravljenosti (pribl. 1 W)
Neločljivo priključen polnilni kabel tipa 2 (7,5 m)
■ Integrirano obešanje kabla
■ Ohišje iz materiala AMELAN®

Možnosti za avtorizacijo

■ Samodejni zagon (brez avtorizacije)
■ RFID (ISO/IEC 14443 A) združljiv z MIFARE classic in MIFARE DESFire

Možnosti za lokalno uravnavanje obremenitev

■ Zmanjšanje polnilnega toka z zunanjim preklopnim kontaktom (vhod za zmanjšanje)
■ Zmanjšanje polnilnega toka pri neenakomerni fazni obremenitvi (omejitev nesimetrične obremenitve)

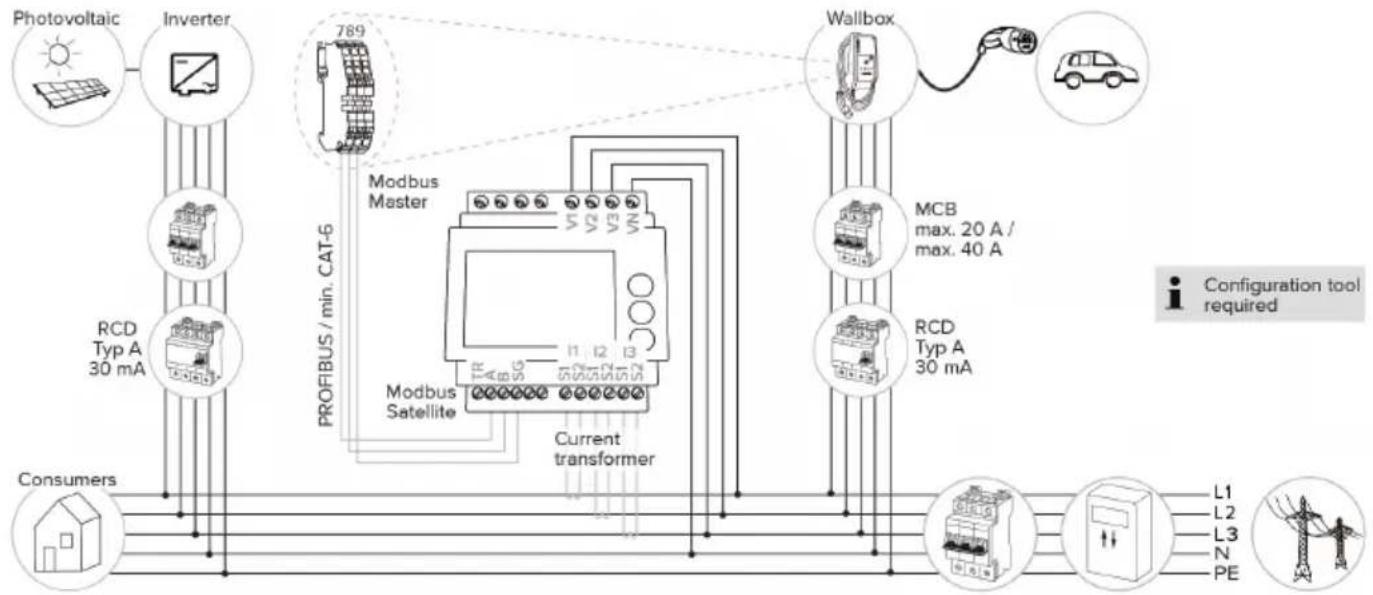

■ Solarno polnjenje s pomočjo predhodno priključenega zunanjega števca energije

Enofazno in trifazno solarno polnjenje za polnilno moč 1,4–11 kW (AMTRON® Compact 2.0s 11)

Trifazno solarno polnjenje za polnilno moč 4,2–22 kW (AMTRON® Compact 2.0s 22)

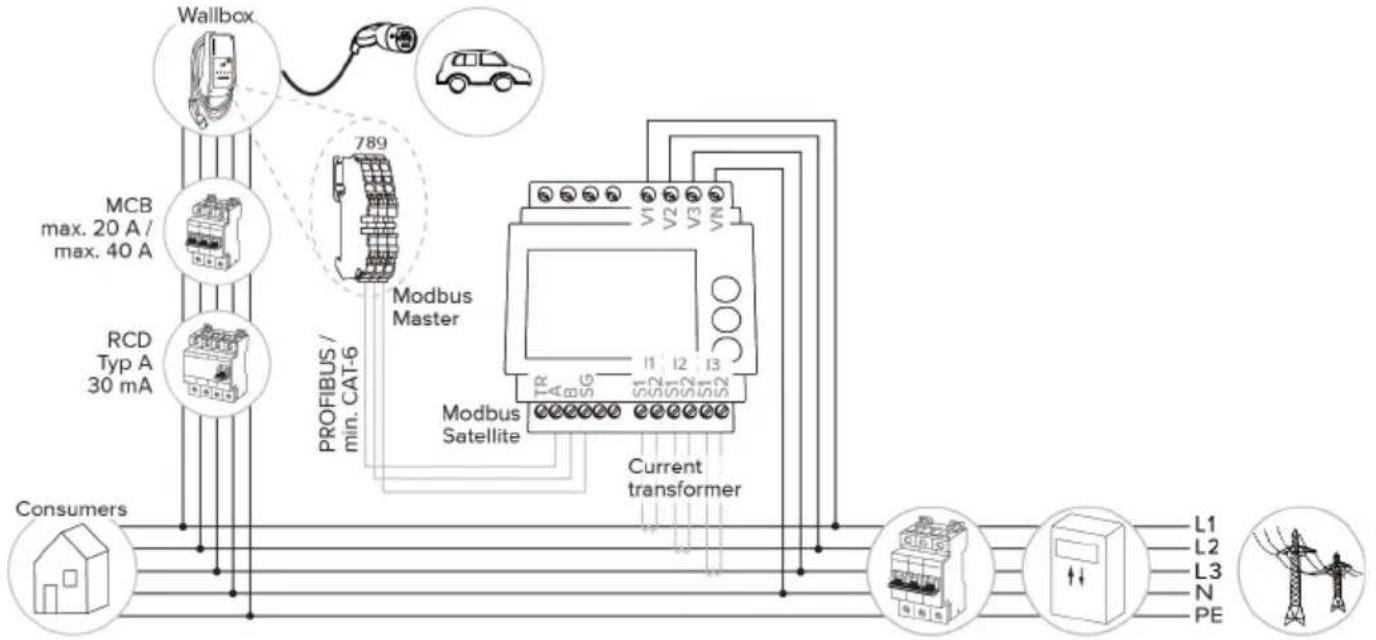

■ Lokalna zaščita pred izpadom s pomočjo predhodno priključenega zunanjega števca energije

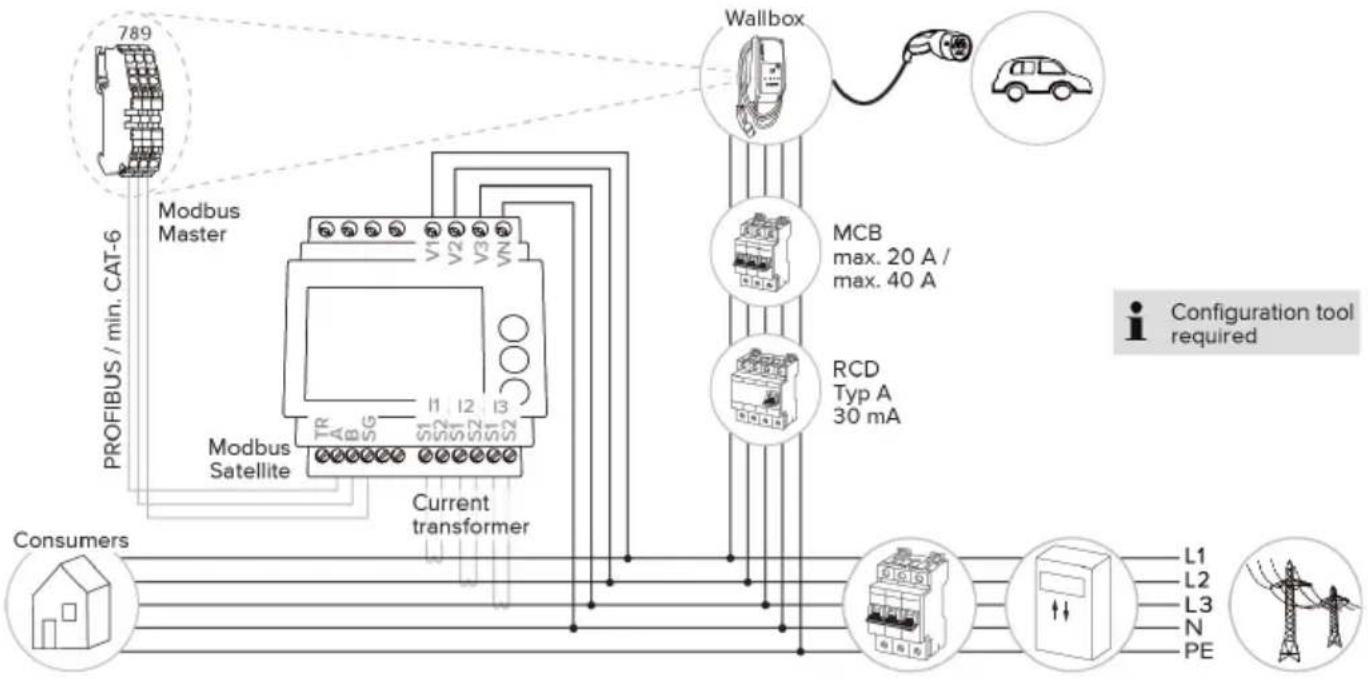

Možnosti za povezavo z zunanjim sistemom upravljanja z energijo (EMS)

■ Preko vodila Modbus TCP

Integrirane zaščitne priprave

■ Ni integriranega stikala za okvarni tok
■ Ni integriranega odklopnika za nadtokovno zaščito
■ Nadzor okvarnega toka DC > 6 mA po IEC 62955

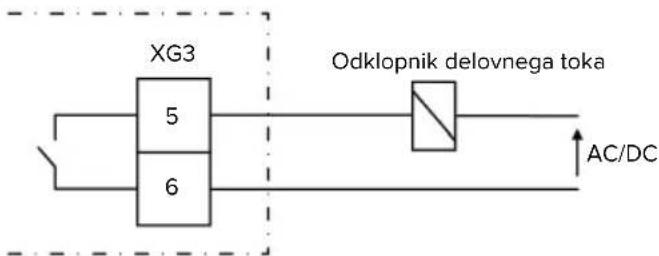

■ Preklopni izhod za aktiviranje zunanjega odklopnika delovnega toka, ki v primeru napake (zvarjen bremenski kontakt, angl. welding detection) napajalno točko loči od omrežja.

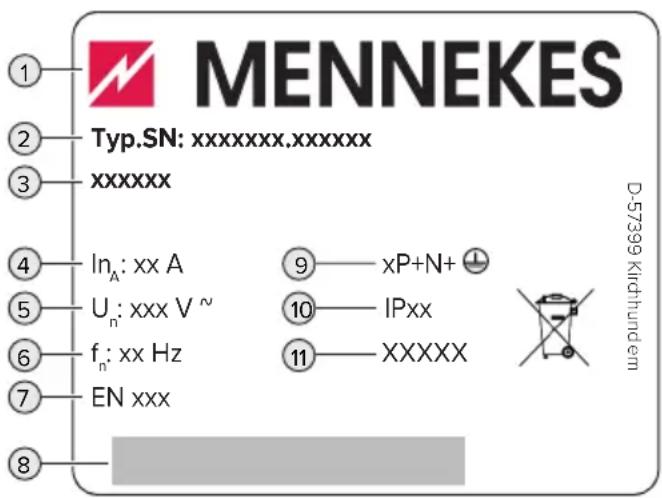

3.2 Tipska ploščica

Na tipski ploščici so vsi pomembni podatki o izdelku.

MENNEKES Typ.SN: xxxxxxx.xxxxxxx xxxxxx In_A: xx A U_n: xxx V ~ f_n: xx Hz EN xxx 9 — xP+N+ 10 — IPxx 11 — XXXXX D-57399 Kirchundem

sl. 1: Tipska ploščica (vzorec)

1 Proizvajalec
2 Številka tipa. Serijska številka
3 Naziv tipa
4 Nazivni tok
5 Nazivna napetost
6 Nazivna frekvenca
7 Standard
8 Črtna koda
9 Število polov

10 Vrsta zaščite

11 Uporaba

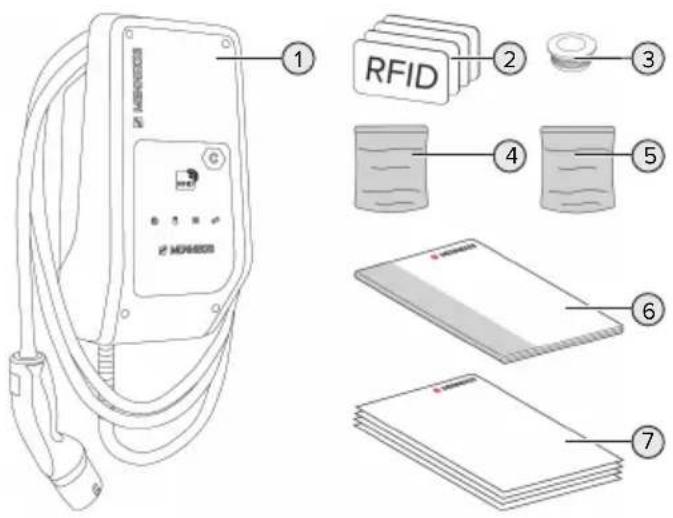

3.3 Obseg dobave

RFID 1 2 3 4 5 6 7 2 MON8000

sl. 2: Obseg dobave

1 Izdelek

2 4 x RFID-kartica (3 x uporabnik in 1 x Master; v dobavljenem stanju so kartice RFID že programirane na lokalnem belem seznamu)

3 6 x membranska uvodnica

4 Vrečka s pritrdilnim materialom (vijaki, zidni vložki, zaporni čepi)

5 Vrečka z materialom za priključitev podatkovnega voda (1 x zaščitna sponka, 2 x vezica za kable)

6 Navodila za uporabo in namestitev

7 Dodatni dokumenti:

■ Dodatek »DIP-stikalo«
■ Vrtalna šablona (natisnjena na kartonski vložek in naluknjana)
Električni načrt
■ Certifikat o preizkušanju

Pri različici izdelka AMTRON® Compact 2.0s 22 so za priključitev napeljave za oskrbo z zunanjim premerom ≥ 17 mm dodatno priloženi adapter M25/M32, protimatica in vijačni spoj M32.

3.4 Sestava izdelka

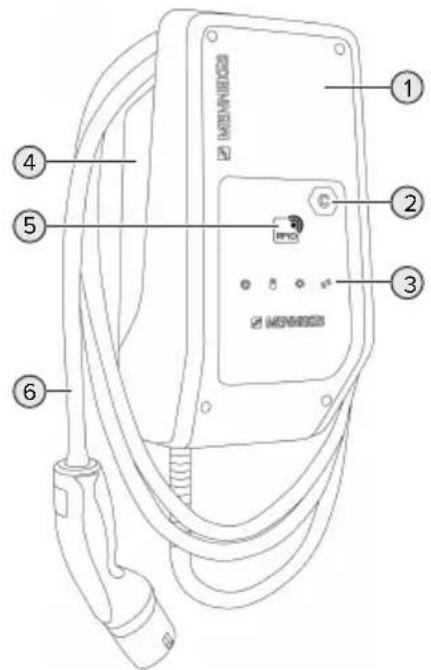

Prikaz zunanjosti

① ② ③ ④ ⑤ ⑥ MENHE023

sl. 3: Prikaz zunanjosti

1 Zgornji del ohišja
2 Oznaka napajalne točke po EN 17186
3 Informacijsko LED-polje
4 Spodnji del ohišja
5 Bralnik RFID-kartic
6 Polnilni kabel

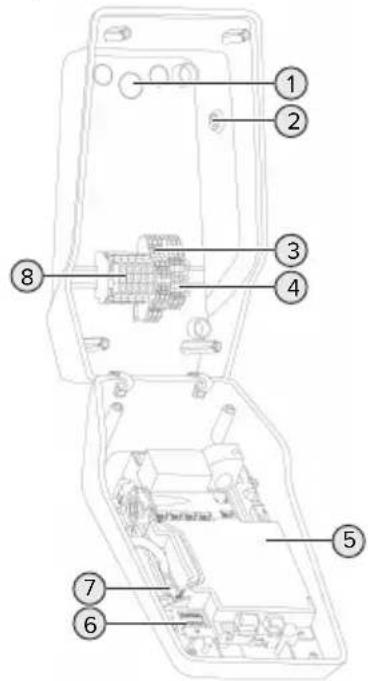

Prikaz notranjosti

■ 3 in 4: vhod za zmanjšanje
■ 5 in 6: preklopni izhod zunanjega odklopnika delovnega toka

4 Sponke za priključitev podatkovnega voda (za Modbus RTU)

5 MCU (MENNEKES Control Unit, krmilna enota)

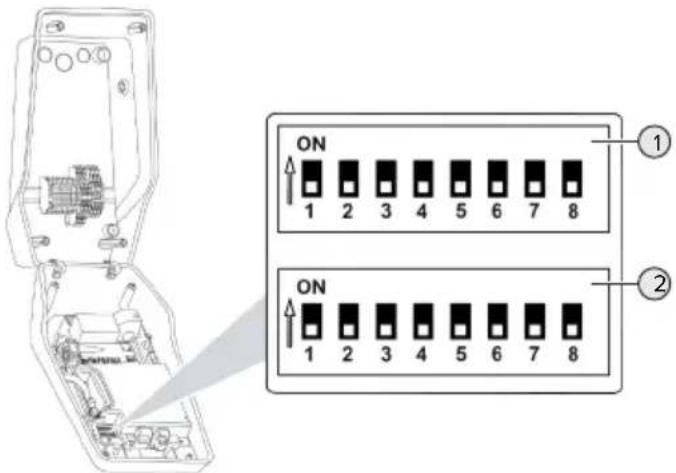

6 DIP-stikalo
7 Priključek za konfiguracijski kabel MENNEKES
8 Priključne sponke za oskrbo z napetostjo

* Dodatne kabelske uvodnice so nameščene na zgornji strani in na spodnji strani.

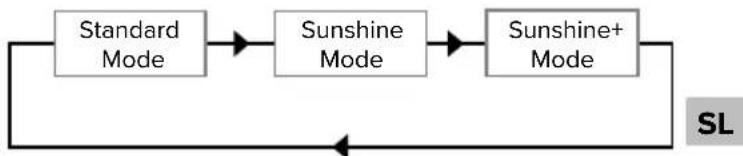

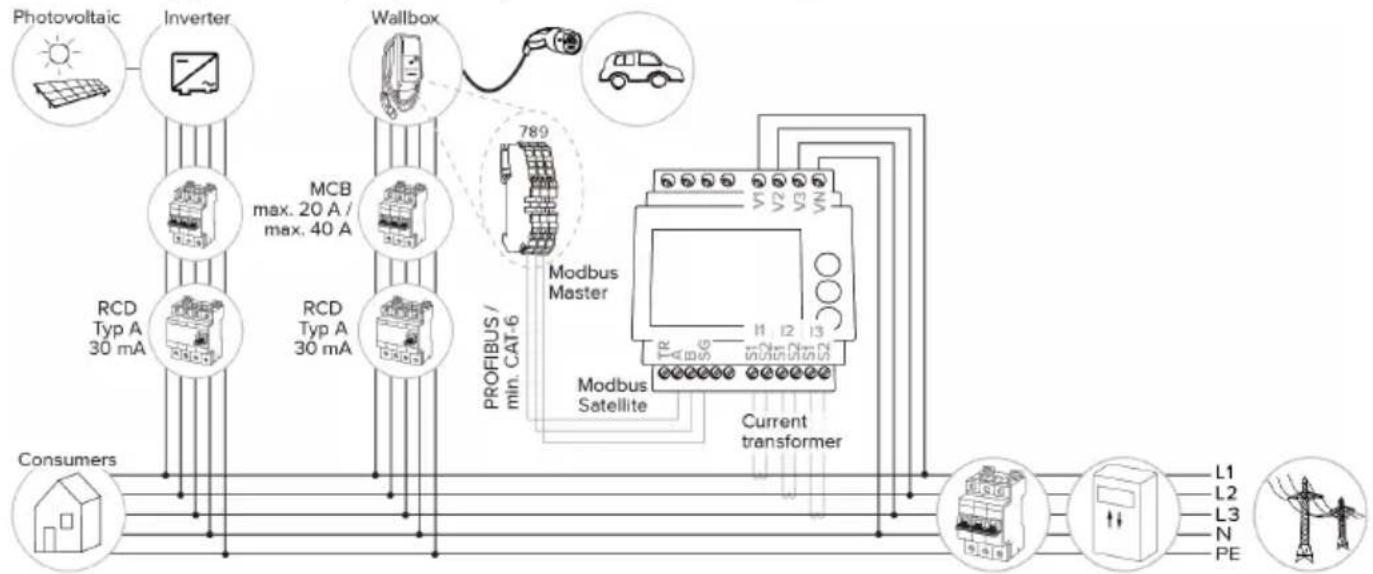

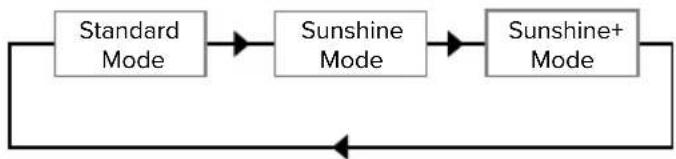

3.5 Načini polnjenja pri solarnem polnjenju

Pogoji:

√ Izdelek je preko vodila Modbus RTU povezan z zunanjim števcem energije in pravilno konfiguriran. Števec energije zajema presežek električnega toka fotovoltaične naprave.

»6.2.3.2 Priključek in konfiguracija« [▶ 27]

√ Solarno polnjenje je aktivirano.
»6.1 Osnovne nastavitve z DIP-stikali« [▶ 19]
√ AMTRON® Compact 2.0s 22lzdelek je priključen trifazno.

Polnjenje poteka z največjo močjo. Če na voljo ne bi bilo dovolj presežne energije, polnjenje poteka s tokom iz električnega omrežja.

Način Sunshine

Moč polnjenja je odvisna od presežka energije v fotovoltaični napravi. Napajanje se izvaja izključno s sončno energijo. Polnjenje se zažene, ko je na voljo dovolj presežne energije, da je vozilo mogoče napajati s 6 A na fazo.

Način Sunshine+

Moč polnjenja je odvisna od presežka energije v fotovoltaični napravi. Neodvisno od tega, koliko toka trenutno dovaja fotovoltaična naprava, se vozilu vedno da na voljo minimalen polnilni tok (po potrebi tok iz omrežja). Minimalen polnilni tok (standardno: 6 A na fazo) je mogoče nastaviti s pomočjo konfiguracijskega orodja (mora izvesti elektrotehnik).

Podrobne informacije o načinu Sunshine in Sunshine+ najdete v poglavju:

»6.2.3 Solarno polnjenje« [ 24]

3.6 Informacijsko LED-polje

Informacijsko LED-polje prikazuje stanje obratovanja izdelka (npr. pripravljenost, motnjo).

Pripravljenost

Simbol Pomen

sveti Izdelek je pripravljen za obratovanje. Z izdelkom ni povezano nobeno vozilo.
počasi utripa	Niso izpolnjeni vsi pogoji za polnjenje, npr.■ Avtorizacija je bila izvedena. Z izdelkom ni povezano nobeno vozilo.■ Z izdelkom je povezano vozilo.Obstaja razlog, ki preprečuje postopek polnjenja (npr. aktiven vhod za zmanjšanje je konfiguriran na 0 A ali pa zaradi ukaza sistema upravljanja z energijo)
hitro utripa	Z izdelkom je povezano vozilo.Avtorizacija ni bila izvedena.
utripne 1x	Predložena RFID-kartica je bila dodana na beli seznam (v načinu programiranja).

Barva simbola: modra ali zelena (odvisno od konfiguracije)

V stanju obratovanja »Standby« se izdelek po 10 minutah preklopi v način Sleep, da zmanjša svojo porabo. Način Sleep je mogoče konfigurirati in aktivirati v stanju pri dobavi. Način Sleep se zaključi s priključitvijo polnilnega kabla ali z avtorizacijo. V načinu Sleep na informacijskem LED-polju ne sveti noben simbol.

Polnjenje

Simbol Pomen

Barva simbola: modra ali zelena (odvisno od konfiguracije)

SL

Sonce

Simbol Pomen

sveti Prišlo je do motnje, ki preprečuje postopek polnjenja vozila. Motnjo lahko odpravi samo elektrotehnik.

Simbol Pomen

utripa Prišlo je do motnje, ki preprečujepostopek polnjenja vozila. Motnjo jemogoče odpraviti s ponovnopriključitvijo polnilnega vtiča ali zohladitvijo izdelka.
utripne1x	■ Predložena RFID-kartica ni shranjena na beli seznam. Avtorizacija ni bila izvedena.■ Vse RFID-kartice so bile odstranjene z belega seznama (Master-RFID-kartica je bila predložena 10 sekund).■ Predložena RFID-kartica je bila odstranjena z belega seznama (v načinu programiranja).
utripne3x	Pomnilnik RFID-kartic je poln (maks. 10 RFID-kartic).

* Za izvedbo maks. predhodne varovalke je treba upoštevati predpise, ki veljajo na mestu namestitve.

AMTRON® Compact 2.0s 11, AMTRON® Compact 2.0s 22
Priključek enofazni/trifazni
Nazivna napetost UN [V] AC ±10 % 230 / 400
Nazivna frekvenca fN [Hz] 50
Nazivna izolacijska napetost Ui [V] 500
Nazivna impulzna napetost Uimp[kV] 4
Naziven obremenitveni faktor RDF 1
Sistem glede na vrsto ozemljitvene povezave TN/TT (IT pod določenimi pogoji)
EMZ-razdelitev A+B
Razred zaščite	I
Vrsta zaščite	IP 44
Kategorija prenapetosti	III
Udarna odpornost	IK10
Stopnja umazanosti	3
Postavitev	na prostem ali v notranjih prostorih
Nepremična/premična	nepremična
Uporaba (po IEC 61439-7)	AEVCS
Zunanja oblika	stenska montaža
Mere V x Š x G [mm]	360,5 x 206,9 x 145,6
Teža [kg]	4,7 (pri izdelkih z 11 kW); 6,4 (pri izdelkih z 22 kW)
Standard	IEC 61851, IEC 61439-7

Konkretne izdaje standardov, po katerih je bil izdelek preizkušen, najdete v izjavi o skladnosti izdelka.

Spončna letev napeljave za oskrbo
Število priključnih sponk 5
Material vodnika baker
		Min. Maks.
Vpenjalno območje [mm2] toga 0,2 10
	prilagodljiva 0,2 10
	s končnim tulcem žil 0,2 6
Pritezni moment [Nm] 0,8 1,6
Priključne sponke vhoda za zmanjšanje
Število priključnih sponk 2
Izvedba zunanjega preklopnega kontakta brez potencialov (NC)
		Min. Maks.
Vpenjalno območje [mm2] toga 0,5 4
	prilagodljiva 0,5 4
	s končnimi tulci žil 0,5 2,5
Pritezni moment [Nm] - -
Priključne sponke preklopnega izhoda za odklopnik delovnega toka
Število priključnih sponk 2
Maks. preklopná napetost [V] AC 230
Maks. preklopná napetost [V] DC 24
Maks. preklopní tok [A] 1
		Min. Maks.
Vpenjalno območje [mm2] toga 0,5 4
	prilagodljiva 0,5 4
	s končnimi tulci žil 0,5 2,5
Pritezni moment [Nm] - -
Priključne sponke vodila Modbus RTU
Število priključnih sponk 3 x 2
		Min. Maks.
Vpenjalno območje [mm2] togo 0,5 4
	prilagodljivo	0,5 4
	s končnimi tulci žil 0,5 2,5
Pritezni moment [Nm] - -

5 Namestitev

5.1 Izbira lokacije

Pogoj(i):

√ Tehnični podatki in podatki omrežja se ujemajo.
»4 Tehnični podatki« [▶ 11]
√ Upoštevani so dovoljeni pogoji okolice.
√ Izdelek in parkirno mesto za polnjenje sta si glede na dolžino uporabljenega polnilnega kabla dovolj blizu.
√ Ohranjajo se naslednje minimalne razdalje do drugih objektov (npr. sten):
■ razdalja na levo in na desno: 300 mm
■ razdalja navzgor: 300 mm

5.1.1 Dovoljeni pogoji okolice

NEVARNOST

Nevarnost eksplozije in požara

Če se izdelek uporablja na področjih z nevarnostjo eksplozije (EX-področjih), lahko pride do vžiga eksplozivnih snovi zaradi nastajanja isker na sklopih izdelka. Obstaja nevarnost eksplozije in požara.

Izdelka ne uporabljajte na področjih z nevarnostjo eksplozije (npr. na plinskih črpalkah).

POMEMBNO

Materialna škoda zaradi neprimernih pogojev okolice

Neprimerni pogoji okolice lahko privedejo do poškodb izdelka.

• Izdelek zaščitite pred neposrednim vodnim curkom.
  ▶ Ne izpostavljajte ga neposrednim sončnim žarkom.
  ▶ Poskrbite za zadostno prezračevanje izdelka. Ohranjajte minimalne razdalje.
  ▶ Izdelka ne izpostavljajte virom vročine.
  Izogibajte se močnim nihanjem temperature.

Dovoljeni pogoji okolice

	Min. Maks.
Temperatura okolice [°C] –30 +50
Povprečna temperatura v 24 urah [°C]	+35
Nadmorska višina [m nad NN] 2.000
Relativna zračna vlaga (brez kondenzacije) [%]	95

SL

5.2 Predhodna dela na lokaciji

5.2.1 Predhodna električna inštalacija

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

NEVARNOST

Nevarnost požara zaradi preobremenitve

Pri neprimerni zasnovi predhodne električne inštalacije (npr. napeljave za oskrbo) obstaja nevarnost požara.

Predhodne električne inštalacije morajo biti zasnovane v skladu z veljavnimi zahtevami standardov, tehničnimi podatki izdelka in konfiguracijo izdelka.

»4 Tehnični podatki« [▶ 11]

Pri zasnovi napeljave za oskrbo (preseku in tipu napeljave) obvezno upoštevajte naslednje lokalne danosti:

vrsto polaganja
■ dolžino napeljave

▶ Položite napeljavo za oskrbo in po potrebi tudi krmilno/podatkovno napeljavo na želenem mestu.

Glede zahtev za podatkovni vod (npr. za priključitev na zunanji števec energije ali na sistem upravljanja z energijo) glejte poglavje:

»5.7 Priključitev podatkovnega voda (Modbus RTU)« [▶ 17]

Možnosti montaže

Na steno
■ Na podstavek podj. MENNEKES

Stenska montaža:

Položaj napeljave za oskrbo je treba predvideti s pomočjo priložene vrtalne šablone ali s pomočjo slike »Mere za vrtanje [mm]«.

»5.5 Montaža izdelka na steno« [▶ 15]

Montaža na podstavek:

Ta je na voljo pri podjetju MENNEKES kot pribor.

Glejte navodila za namestitev podstavka

5.2.2 Zaščitne priprave

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Pri inštalaciji zaščitnih priprav v predhodno priključeni električni instalaciji morajo biti izpolnjeni naslednji pogoji:

Zaščitno stikalo za okvarni tok

■ Upoštevati je treba državne predpise (npr. IEC 60364-7-722 (v Nemčiji DIN VDE 0100-722)).
■ V izdelku je integriran senzor diferenčnega toka za nadzor okvarnega DC-toka > 6 mA po IEC 62955.
Izdelek je treba zaščititi z zaščitnim stikalom za okvarni tok. Zaščitno stikalo za okvarni tok mora biti najmanj tipa A.
Na zaščitno stikalo za okvarni tok ni dovoljeno priključiti nobenih drugih tokokrogov.

Varovanje napeljave za oskrbo (npr. odklopnik za nadtokovno zaščito, NV-varovalka)

■ Upoštevati je treba državne predpise (npr. IEC 60364-7-722 (v Nemčiji DIN VDE 0100-722)).
Varovalko za napeljavo za oskrbo je treba med drugim izvesti ob upoštevanju tipske ploščice, želene moči polnjenja in napeljave za oskrbo (dolžine napeljave, preseka, števila zunanjih vodnikov, selektivnosti) za izdelek.
■ Za AMTRON® Compact 2.0s 11 velja: Nazivni tok varovalke za napeljavo za oskrbo sme znašati največ 20 A (s karakteristiko C).
■ Za AMTRON® Compact 2.0s 22 velja: Nazivni tok varovalke za napeljavo za oskrbo sme znašati največ 40 A (s karakteristiko C).

▶ Preverite, ali je v državi uporabe zakonsko predpisan odklopnik delovnega toka.
»2.2 Predvidena uporaba« [▶ 3]

■ Odklopnik delovnega toka mora biti nameščen poleg odklopnika za nadtokovno zaščito.

■ Odklopnik delovnega toka in odklopnik za nadtokovno zaščito morata biti medsebojno združljiva.

5.3 Transport izdelka

POMEMBNO

Materialna škoda zaradi neustreznega transporta

Izdelek se lahko poškoduje zaradi trčenja in udarcev.

▶ Izogibajte se trčenju in udarcem.
Izdelek transportirajte do mesta postavitve zapakiranega na paleti.
▶ Za odlaganje izdelka uporabite mehko podlago.

5.4 Odpiranje izdelka

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Materialna škoda zaradi neravne površine

Zaradi montaže na neravni površini se ohišje lahko razpotegne, tako da vrsta zaščite ni več zagotovljena. Pojavi se lahko posledična škoda na elektronskih komponentah.

▶ Izdelek montirajte samo na ravni površini.
▶ Neravne površine po potrebi izenačite s primernimi ukrepi.

MENNEKES priporoča montažo na ergonomsko smiselni višini glede na telesno višino.

Priloženi pritrdilni material (vijaki, zidni vložki) je primeren izključno za montažo na beton, opeko in lesene stene.

POMEMBNO

Materialna škoda zaradi praha od vrtanja

Če v izdelek zaide prah od vrtanja, lahko pride do posledične škode na elektronskih komponentah.

Pazite na to, da v izdelek ne zaide prah od vrtanja.
Izdelka ne uporabljajte kot vrtalne šablone in ne vrtajte skozi izdelek.

Vrtine izdelajte s pomočjo vrtalne šablone (ki je del obsega dobave) ali pa vrtine najprej zarišite s pomočjo slike »Mere za vrtanje [mm]« in jih potem izdelajte. Premer vrtin je odvisen od izbranega pritrdilnega materiala.

110 5.5 60 10.5 250 290 300 55 5.5 140

Vstavite napeljavo za oskrbo in po potrebi tudi krmilno/podatkovno napeljavo v po eno kabelsko uvodnico in v izdelek.

Znotraj izdelka potrebujete pribl. 30 cm napeljave za oskrbo.

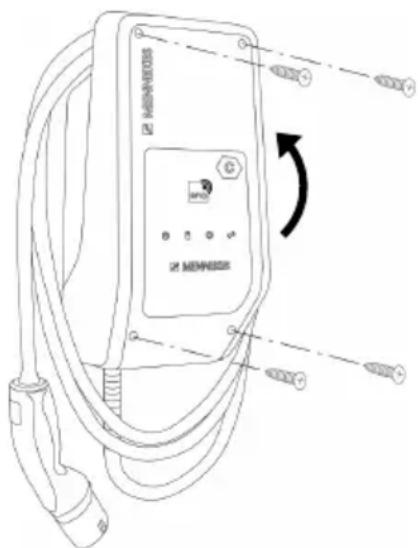

Izdelek namestite s pomočjo zidnih vložkov, vijakov in zapornih čepov na steno. Pritezni moment izberite glede na material stene.

POMEMBNO

Materialna škoda zaradi manjkajočih zapornih čepov

Če vijaki v ohišju niso ali niso dovolj prekriti s priloženimi zapornimi čepi, navedeni razred zaščite ni več zagotovljen. Pride lahko do posledične škode na elektronskih komponentah.

Vijake v ohišju prekrijte s priloženimi zapornimi čepi.

▶ Preverite trdno in varno pritrditev izdelka.

Pri polaganju napeljave za oskrbo upoštevajte dovoljeni polmer upogibanja.

Enofazno obratovanje

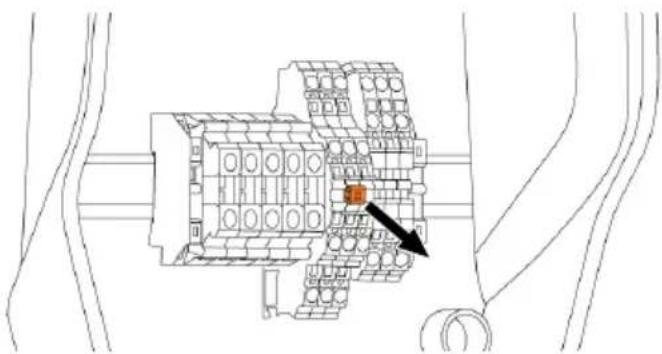

Priključite žile napeljave za oskrbo v skladu z napisi na sponkah na sponke L1, N in PE.
▶ Upoštevajte priključne podatke spončne letve.
»4 Tehnični podatki« [▶ 11]

Trifazno obratovanje

Priključite žile napeljave za oskrbo v skladu z napisi na sponkah na sponke L1, L2, L3 N in PE.
▶ Upoštevajte priključne podatke spončne letve.
»4 Tehnični podatki« [▶ 11]

5.6.3 Odklopnik delovnega toka

Pogoj(i):

√ Odklopnik delovnega toka je instaliran v predhodno nameščeni električni inštalaciji.
»5.2.2 Zaščitne priprave« [▶ 14]

sl. 8: Osnovna vezalna shema: priključitev zunanjega odklopnika delovnega toka

▶ Snemite izolacijo z napeljave.
▶ Olupite 10 mm izolacije z žil.
▶ Priključite žile na sponki 5 in 6 (XG3).

Sponka (XG3)

Priključek

5 odklopnik delovnega toka
6 oskrba z napetostjo

■ maks. 230 V AC ali maks. 24 V DC
maks.1A

▶ Upoštevajte priključne podatke preklopnega izhoda.
»4 Tehnični podatki« [▶ 11]

V primeru napake (zvarjen bremenski kontakt) se aktivira odklopnik delovnega toka in se izdelek loči od omrežja.

SL

5.7 Priključitev podatkovnega voda (Modbus RTU)

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Izdelek je mogoče z vodom Modbus RTU priključiti npr. na zunanji števec energije ali na sistem upravljanja z energijo.

MENNEKES priporoča uporabo naslednjih podatkovnih vodov:

- Pri dolžini voda do 40 m se lahko uporabi omrežni kabel (CAT-6/CAT-7). Uporaba omrežnega kabla je lahko smiselna, da svojo instalacijo pripravite za prihodnji razvoj. Pri tem ne potrebujete vseh žil.

Napeljava PROFIBUS

■ Za polaganje v zemljo: napeljava Siemens PROFIBUS kot zemeljski kabel 6XV1830-3FH10 (EAN proizvajalca 4019169400428)

■ Za polaganje brez mehanske obremenitve: napeljava Siemens PROFIBUS 6XV1830-0EH10 (EAN proizvajalca 4019169400312)

Podatkovni vodi so lahko dolgi največ 100 m.

Priključek

Za priključitev podatkovnega voda potrebujete zaščitno sponko in 2 vezici za kable. Ti so del obsega dobave.

8 115 7 8 9

sl. 9: Priključek podatkovnega voda [mm]

Namestitev zaščitne sponke:

▶ S podatkovnega voda odstranite 8 mm plašča na razdalji 115 mm.
▶ Na mestu brez plašča pritrdite zaščitno sponko.

Zaščitno sponko pritrdite na plašč z vezico za kabel.

Priključitev podatkovnega voda:

▶ Odstranite plašč s podatkovnega voda.
▶ Olupite 10 mm izolacije z žil.
Priključite zaščitni oklep 9 (XG2) na sponko.
▶ Priključite prepletene pare žil na sponki 7 in 8 (XG2).

Sponka (XG2) Priključek
7	A
8	B
9 GND (zemlja)

▶ Upoštevajte priključne podatke.
»4 Tehnični podatki« [▶ 11]
Vse pare žil pritrdite z vezico za kabel.
▶ Neuporabljene pare žil izolirajte (zaščita pred dotikom).

Namestitev zaključitvenih uporov na končnih točkah podatkovnega voda (opcijsko)

Če zaradi napeljav ni mogoče vzpostaviti stabilne povezave z udeleženci vodila Modbus, je priporočljivo podatkovni vod na obeh koncih zaključiti z uporom 120 ohm. Z zaključitvijo se zmanjšajo refleksije in se zviša stabilnost komunikacije. Potreba po zaključku je odvisna od okolice instalacije (npr. dolžine vodov, število udeležencev vodila Modbus). Zato splošnega pravila v zvezi z uporabo zaključnih uporov ni mogoče navesti.

6 Zagon

6.1 Osnovne nastavitve z DIP-stikali

Spremembe z DIP-stikali so učinkovite šele po ponovnem zagonu izdelka.

- Izdelek po potrebi preklopite v stanje brez napetosti.

6.1.1 Konfiguracija izdelka

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

V zgornjem delu ohišja sta dve 8-polni DIP-stikali, s katerima je mogoče izdelek konfigurirati. V stanju pri dobavi so vsa DIP-stikala izklopljena (»OFF«). V stanju ob dobavi je izdelek že pripravljen za uporabo.

ON 1 2 3 4 5 6 7 8 ON 1 2 3 4 5 6 7 8

sl. 10: DIP-stikala (stanje ob dobavi)

1 Enota S1

2 Enota S2

Z DIP-stikali je mogoče nastaviti naslednje funkcije:

Enota S1

DIP-stikalo	Funkcija
1 Barvna shema LED-prikaza■ »OFF«: ■ Simbol »Standby« = modra ■ Simbol »Polnjenje« = zelena ■ »ON«: ■ Simbol »Standby« = zelena ■ Simbol »Polnjenje« = modra
2 Omejitev nesimetrične obremenitve■ »OFF«: izklop omejitve nesimetrične obremenitve■ »ON«: vklop omejitve nesimetrične obremenitve
3 Avtorizacija■ »OFF«: brez avtorizacije (samodejni zagon)■ »ON«: avtorizacija z RFID
4 Uporaba vodila Modbus RTU■ »OFF«: Modbus RTU se ne uporablja■ »ON«: Modbus RTU se uporablja
5 Master / satelit■ »OFF«: konfiguracija kot Master■ »OFF«: konfiguracija kot satelit
6 Tip števca energije■ »OFF«: Siemens PAC1600 7KT1661■ »ON«: TQ Energy Manager EM 420
7 Solarno polnjenje■ »OFF«: solarno polnjenje je dezaktivirano■ »ON«: solarno polnjenje je aktivirano
8 Brez funkcije

Enota S2

DIP-stikalo	Funkcija
1, 2, 3 Maks. polnilni tok
4, 5 Reduciran polnilni tok pri aktiviranem vhodu za zmanjšanje
6, 7, 8 Maks. jakost toka hišnega priključka

6.1.2 Nastavitev maksimalnega napajalnega toka

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Z DIP-stikali 1, 2 in 3 v enoti S2 je mogoče nastaviti maksimalen polnilni tok napajalne točke.

Nastavitev ON – ON – ON je neveljavna za konfiguracijo maks. polnilnega toka (stanje obratovanja »Motnja«). Če je ta nastavitev izbrana, je mogoče programirati novo Master-RFID-kartico.

»6.5.2 Upravljanje RFID-kartic« [▶ 31]

Nastavitev ON – ON – ON je neveljavna za konfiguracijo maks. polnilnega toka (stanje obratovanja »Motnja«). Če je ta nastavitev izbrana, je mogoče programirati novo Master-RFID-kartico.

»6.5.2 Upravljanje RFID-kartic« [▶ 31]

6.1.3 Nastavitev avtorizacije preko RFID-kartice

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Avtorizacija poteka z RFID-kartico in lokalnim belim seznamom. Na belem seznamu je mogoče upravljati do 10 RFID-kartic. RFID-kartice, ki so del obsega dobave, so v stanju pri dobavi že programirane na belem seznamu.

▶ Prestavite DIP-stikalo 3 v enoti 1 na »ON«.

6.1.4 Nastavitev omejitve nesimetrične obremenitve

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Nesimetrična obremenitev pomeni neenakomerno obremenitev faz trifaznega omrežna izmeničnega toka. Če se vozilo polni z eno oz. dvema fazama, je treba nesimetrično obremenitev preprečiti. V Nemčiji je na primer prisotna nesimetrična obremenitev, če je razlika na priključni omrežni točki med dvema fazama večja od 20 A (po VDE-N-AR-4100).

▶ Upoštevajte veljavne državne predpise.
▶ Prestavite DIP-stikalo 2 v enoti S1 na »ON«.
→ Nesimetrična obremenitev se omeji na 20 A (standardna nastavitev).

Za omejitev nesimetrične obremenitve na drugo vrednost toka je potrebno konfiguracijsko orodje.

»6.5.1 Opis konfiguracijskega orodja« [▶ 30]

Omejitev nesimetrične obremenitve pri priključitvi zunanjega števca energije

Pri priključitvi zunanjega števca energije napajalna postaja regulira polnilni tok ob upoštevanju vseh priključenih porabnikov.

6.2 Primeri uporabe

6.2.1 Zmanjšanje

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Če v določenih okoliščinah in ob določenih časih največji tok omrežnega priključka ni na voljo, je mogoče napajalni tok zmanjšati prek vhoda za zmanjšanje. Vhod za zmanjšanje je npr. mogoče krmiliti prek naslednjih meril ali krmilnih sistemov:

■ tokovna tarifa
čas
■ krmiljenje z razbremenitvijo
ročno krmiljenje
■ zunanje uravnavanje obremenitev

Stanje preklopnega kontakta	Stanje zmanjšanja
odprt zmanjšanje aktivno
sklenjen zmanjšanje ni aktivno

Električni priključek preklopnega kontakta

POMEMBNO

Materialna škoda zaradi neustrezne namestitve

Nepravilna inštalacija preklopnega kontakta lahko povzroči poškodbe ali motnje delovanja izdelka. Pri nameščanju upoštevajte naslednje zahteve:

Izberite primerno vodilo napeljave, da se preprečijo moteči vplivi.

V stanju ob dobavi je na vhodu za zmanjšanje vstavljen mostiček. Tega je treba najprej odstraniti.

XG1 12 V DC, 8 mA 3 4 Vhod za zmanjšanje NC

sl. 12: Osnovna vezalna shema: priključitev zunanjega preklopnega kontakta

▶ Preklopni kontakt namestite zunaj.
▶ Snemite izolacijo z napeljave.
▶ Olupite 10 mm izolacije z žil.
▶ Priključite žile na sponki 3 in 4 (XG1).
▶ Upoštevajte priključne podatke vhoda za zmanjšanje.

»4 Tehnični podatki« [▶ 11]

Konfiguracija

Z DIP-stikaloma 4 in 5 v enoti S2 je mogoče nastaviti znižan polnilni tok, ki je prisoten, ko se aktivira preklopni kontakt na vhodu za zmanjšanje. Polnilni tok se odstotno zmanjša glede na nastavljeni maksimalni polnilni tok.

NastavitevDIP-stikala(enota S2)		Odstotekmaks.polnilnegatoka	Zmanjšani polnilnitok (primer: maks.polnilni tok = 10 A)
4	5
OFF OFF 0 % 0 A
OFF ON 25 % 6 A *
ON OFF 50 % 6 A *
ON ON 75 % 7,5 A *

* Za postopek polnjenja je vedno na voljo najmanj 6 A. Če je izračunani zmanjšani polnilni tok manjši od 6 A, se zaokroži navzgor.

6.2.2 Zaščita pred izpadom

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Da se prepreči preobremenitev na priključku zgradbe z napajalno točko (zaščita pred izpadom), je nujno treba trenutne vrednosti toka iz priključka zgradbe meriti z dodatnim zunanjim števcem energije. S števcem energije se zajamejo tudi drugi porabniki v zgradbi. Za hišne priključke z več kot 63 A zaščita pred izpadom ni mogoča.

6.2.2.1 Sestava

Zunanji števec energije je mogoče namestiti tako, da se merijo samo zunanji porabniki ali da se meri skupna poraba (zunanji porabniki in napajalna postaja). Na spodnjih slikah je prikazana sestava pri uporabi kompleta pribora MENNEKES 18626 (Siemens PAC1600 7KT1661, vklj. s tokovnikom). Pri uporabi naprave TQ Energy Manager EM 420 je treba števec energije vezati zaporedno z bremenom.

Števec energije meri skupno porabo (standardna nastavitev)

Števec energije meri samo zunanje porabnike
    note right of A: PROFIBUS / min. CAT-6
    note right of H: Configuration tool required

6.2.2.2 Priključek in konfiguracija

Priključitev zunanjega števca energije

Izdelek je združljiv z naslednjimi števci energije:

Siemens PAC1600 7KT1661 (Števec energije vklj. s tokovnikom in navodili je na voljo pri podj. MENNEKES pod št. artikla 18626.)
■ TQ Energy Manager EM 420
▶ Namestite števec energije v predhodno priključeni električni instalaciji.
▶ Števec energije in izdelek med seboj povežite s podatkovnim vodom.

»5.7 Priključitev podatkovnega voda (Modbus RTU)« [▶ 17]

Konfiguracija

Za ureditev zaščite pred izpadom je treba z DIP-stikali izvesti naslednje nastavitve:

DIP-stikalo	Potrebna konfiguracija	Kratek opis
4, enota S1	ON Uporaba	vodilaModbus RTU
5, enota S1	OFF Master
6, enota S1	Odvisno od števca energije	■ »OFF« = Siemens PAC1600 7KT1661■ »ON« = TQ Energy Manager EM 420
7, enota S1	OFF Solarno	polnjenje je dezaktivirano
6, 7, 8; enota S2	Odvisno od hišnega priključka	Maks. jakost toka hišnega priključka

Maks. jakost toka, ki jo hišni priključek da na voljo, je mogoče nastaviti na 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A in 63 A.

Nastavitev DIP-stikala (enota S2 na nadrejeni napajalni točki)			Maks.jakosttoka [A]
6 7 8
OFF OFF OFF 63

Nastavitev DIP-stikala (enota S2 na nadrejeni napajalni točki)			Maks.jakosttoka [A]
6 7 8
ON OFF OFF 50
OFF ON OFF 40
ON ON OFF 35
OFF OFF ON 32
ON OFF ON 25
OFF ON ON 20
ON ON ON 16

Konfiguracijsko orodje:

Če naj števec energije meri samo zunanje porabnike, je dodatno potrebna nastavitev v konfiguracijskem orodju (parameter »Merilna točka števca«).

»6.5.1 Opis konfiguracijskega orodja« [▶ 30]

6.2.3 Solarno polnjenje

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Polnjenje poteka z največjo močjo. Če na voljo ne bi bilo dovolj presežne energije, polnjenje poteka s tokom iz električnega omrežja.

Način Sunshine

Moč polnjenja je odvisna od presežka energije v fotovoltaični napravi. Napajanje se izvaja izključno s sončno energijo. Polnjenje se zažene, ko je na voljo dovolj presežne energije, da je vozilo mogoče napajati s 6 A na fazo.

Način Sunshine+

Moč polnjenja je odvisna od presežka energije v fotovoltaični napravi. Neodvisno od tega, koliko toka trenutno dovaja fotovoltaična naprava, se vozilu vedno da na voljo minimalen polnilni tok (po

potrebi tok iz omrežja). Minimalen polnilni tok (standardno: 6 A na fazo) je mogoče nastaviti s pomočjo konfiguracijskega orodja (mora izvesti elektrotehnik).

Posebnosti pri različici 11 kW

Različica 11 kW podpira enofazno in trifazno solarno polnjenje. Tako je mogoče optimalno uporabljati tako šibko zmogljive kot tudi izrazito zmogljive fotovoltaične naprave. Poleg tega je mogoče napajalno postajo dinamično preklapljati med enofaznim in trifaznim solarnim polnjenjem.

Naslednje nastavitve so možne pri različici 11 kW (za spremenitev nastavitve je potrebno konfiguracijsko orodje):

Enofazno solarno polnjenje (standardna nastavitev): v načinu Sunshine in Sunshine+ polnjenje poteka izključno enofazno. Polnjenje se zažene od presežne energije 1,4 kW naprej in se lahko poveča največ do 3,7 kW.

Trifazno solarno polnjenje: v načinu Sunshine in Sunshine+ polnjenje poteka izključno trifazno. Polnjenje se zažene od presežne energije 4,2 kW naprej in se lahko poveča največ do 11 kW.

- Dinamično preklapljanje med enofaznim in trifaznim solarnim polnjenjem: v načinu Sunshine in Sunshine+ med enim potekom polnjenja poteka dinamično preklapljanje med enofaznim in trifaznim polnjenjem. Polnjenje se zažene od presežne energije 1,4 kW naprej in se lahko poveča največ do 11 kW.

i

Samodejna menjava faz je bila izvedena v skladu z metodo združenja CharlN. MENNEKES ne more zagotoviti združljivosti vseh vozil, ki so na trgu. V posameznih primerih lahko pride do prekinitve napajanja ali do poškodb vozila ali stenske polnilnice. Ta nezdružljivost se lahko pojavi npr. pri vozilih Kia eNiro, Hyundai Kona in Renault Zoe. Dokončnega seznama ni mogoče izdelati, ker se združljivost lahko glede na leto izdelave in stanje programske opreme vozil razlikuje tudi v okviru ene serije vozil. Prosimo vas, da povprašate proizvajalca, ali vaše vozilo to funkcijo podpira na predvideni način. Podjetje MENNEKES ne prevzema odgovornosti za škodo, nastalo zaradi napačne uporabe ali nezdružljivosti.

Posebnosti pri različici 22 kW

Solarno polnjenje se zažene od presežne energije 4,2 kW naprej in se lahko poveča največ do 22 kW.

6.2.3.1 Sestava

Zunanji števec energije je mogoče namestiti tako, da se merijo samo zunanji porabniki ali da se meri skupna poraba (zunanji porabniki in napajalna postaja). Na spodnjih slikah je prikazana sestava pri uporabi kompleta pribora MENNEKES 18626 (Siemens PAC1600 7KT1661, vklj. s tokovnikom). Pri uporabi naprave TQ Energy Manager EM 420 je treba števec energije vezati zaporedno z bremenom.

Števec energije meri skupno porabo (standardna nastavitev)

Števec energije meri samo zunanje porabnike

6.2.3.2 Priključek in konfiguracija

Priključitev zunanjega števca energije

Izdelek je združljiv z naslednjimi števci energije:

Siemens PAC1600 7KT1661 (Števec energije vklj. s tokovnikom in navodili je na voljo pri podj. MENNEKES pod št. artikla 18626.)
■ TQ Energy Manager EM 420
▶ Namestite števec energije v predhodno priključeni električni instalaciji.
▶ Števec energije in izdelek med seboj povežite s podatkovnim vodom.
»5.7 Priključitev podatkovnega voda (Modbus RTU)« [▶ 17]

Konfiguracija

Za solarno polnjenje je treba z DIP-stikali izvesti naslednje nastavitve:

DIP-stikalo (enota S1)	Potrebna konfiguracija	Kratek opis
4 ON Uporaba vodila		Modbus RTU
5 OFF Master
6 Odvisno	od števca energije	■ »OFF« = Siemens PAC1600 7KT1661■ »ON« = TQ Energy Manager EM 420
7 ON Solarno polnjenje je aktivirano

Konfiguracijsko orodje:

Če naj števec energije meri samo zunanje porabnike, je dodatno potrebna nastavitev v konfiguracijskem orodju (parameter »Merilna točka števca«).

»6.5.1 Opis konfiguracijskega orodja« [▶ 30]

Zaščita pred izpadom:

Pri solarnem polnjenju je samodejno aktivna zaščita pred izpadom, zato je treba maks. jakost toka, ki jo daje na voljo hišni priključek, dodatno nastaviti z DIP-stikali.

»6.2.2 Zaščita pred izpadom« [▶ 22]

S pritiskanjem na tipko za sonce (1) se način polnjenja izbira v skladu s spodnjo shemo.

sl. 14: Preklop načinov polnjenja

Na LED-lučki »Sonce« (2) je mogoče: razbrati nastavljeni način polnjenja:

Stanje LED-lučke»Sonce«	Nastavljeni načinpolnjenja
Izklopljena (ne sveti) Standardni način
Sveti Način Sunshine
Pulzira Način Sunshine+

Če solarno polnjenje ni nastavljeno, tipka sonca nima funkcije.
Za različice 22 kW in različico 11 kW z aktivnim dinamičnim preklapljanjem faz velja:
■ Prehod med standardnim načinom, načinom Sunshine in načinom Sunshine+ je vedno možen (tudi med aktivnim polnjenjem).
■ Za različico 11 kW z dezaktiviranim dinamičnim preklapljanjem faz velja:
■ Prehod med načinom Sunshine in načinom Sunshine+ je vedno možen (tudi med aktivnim polnjenjem).
■ Prehod med standardnim načinom in načinom Sunshine+ med aktivnim polnjenjem ni možen. Vozilo je treba pred zamenjavo ločiti od napajalne postaje.

6.2.4 Sistem upravljanja z energijo

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Po potrebi je izdelek za izvajanje kompleksnih načinov uporabe z vodom Modbus RTU mogoče priključiti na sistem upravljanja z energijo. Izdelek krmili sistem upravljanja z energijo (kot nadrejena enota oz. Master).

Informacije o združljivih sistemih upravljanja z energijo in opis vmesnika Modbus RTU (tabelo Modbus RTU Register) najdete na naši domači strani: https://www.chargeupyourday.com/service/ compatible-systems-and-interfaces/

6.2.4.1 Sestava

SL

6.2.4.2 Priključek in konfiguracija

Priključitev sistema upravljanja z energijo

▶ Namestite sistem upravljanja z energijo v predhodno priključeni električni instalaciji.
Sistem upravljanja z energijo in izdelek med seboj povežite s podatkovnim vodom.
»5.7 Priključitev podatkovnega voda (Modbus RTU)« [▶ 17]

Konfiguracija

Za ureditev sistema upravljanja z energijo preko vodila Modbus RTU je treba z DIP-stikali izvesti naslednje nastavitve:

DIP-stikalo (enota S1)	Nastavitev Kratek opis
4 ON Uporaba vodila	Modbus RTU
5 ON Satelit

6.3 Vklop izdelka

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

Pogoj(i):

√ Izdelek je pravilno nameščen.
√ Izdelek ni poškodovan.
√ Potrebne zaščitne priprave so instalirane ob upoštevanju ustreznih državnih predpisov v predhodno priključeni električni inštalaciji.
»5.2.2 Zaščitne priprave« [▶ 14]
√ Izdelek je bil pri prvem zagonu preverjen po IEC 60364-6 ter po ustreznih veljavnih državnih predpisih (npr. DIN VDE 0100-600 v Nemčiji).
»6.4 Preverjanje izdelka« [▶ 30]
▶ Vklopite oskrbo z napetostjo in jo preverite.

6.4 Preverjanje izdelka

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

▶ Pri prvem zagonu izvedite preverjanje izdelka po IEC 60364-6 in ustreznih veljavnih državnih predpisih (npr. DIN VDE 0100-600 v Nemčiji).

Preverjanje je mogoče izvesti v povezavi s preskusno enoto MENNEKES in preskusno napravo za preverjanje v skladu s standardi. Preskusna enota MENNEKES pri tem simulira komunikacijo z vozilom. Preskusne enote so na voljo pri podjetju MENNEKES kot pribor.

6.5 Druge nastavitve

6.5.1 Opis konfiguracijskega orodja

Osnovne nastavitve je mogoče izvesti z DIP-stikali na napajalni postaji. Za razširjene nastavitve je potrebno konfiguracijsko orodje.

Nastaviti je mogoče naslednje razširjene konfiguracije:

■ Izvedba posodobitve vdelane programske opreme
■ Sprememba standardne nastavitve (20 A) za omejitev nesimetrične obremenitve (možne vrednosti: 10 A ... 30 A)
■ Dezaktiviranje akustične povratne reakcije
■ Dezaktiviranje načina Sleep (za zmanjšano porabo v stanju pripravljenosti, pribl. 1 W)
■ Navedba števila in zaporedja priključenih faz
Aktiviranje prepoznavanja prenizke/previsoke napetosti za priključene faze in nastavitev ustreznih mejnih vrednosti
■ Uvoz in izvoz nastavitev
■ Samo pri AMTRON® Compact 2.0s 11: nastavitev števila faz za solarno polnjenje (enofazno (standard), trifazno, dinamično preklapljanje faz)
Določitev merilne točke števca energije za zaščito pred izpadom in solarno polnjenje (standardno: števec energije meri zunanje porabnike in napajalno postajo (skupno porabo))
■ Sprememba minimalnega polnilnega toka v načinu Sunshine+ (standard: 6 A)
■ Upravljanje RFID-kartic
- Dezaktiviranje funkcije Wake-Up (»prebuditev« vozila, da se postopek polnjenja lahko nadaljuje)

V konfiguracijskem orodju se poleg tega prikažejo trenutne obratovalne vrednosti in se razložijo nastavljena DIP-stikala. Če bi se pojavila motnja, konfiguracijsko orodje nudi pomoč za odpravljanje (sporočilo o motnji, dnevniška datoteka).

i

Za uporabo konfiguracijskega orodja je potreben konfiguracijski kabel podjetja MENNEKES. Konfiguracijski kabel podj. MENNEKES najdete na naši domači strani pod »Izdelki« > »Pribor« (številka za naročilo 18625). Poleg tega lahko tam prenesete konfiguracijsko orodje vklj. z navodili.

Informacije za namestitev in uporabo so opisane v navodilu za konfiguracijsko orodje.

Upoštevajte navodilo za konfiguracijsko orodje.

Sestava

sl. 15: Sestava konfiguracijskega orodja (primer)

1 Gumb za izbiro jezika
2 Status povezave
3 Meni
4 Zaslonski namig z dodatnimi informacijami
5 Parameter
6 Nastavitev/status
7 Gumbi za shranjevanje in zavrnitev spremenjenih nastavitev ter za ponastavitev na tovarniške nastavitve

6.5.2 Upravljanje RFID-kartic

√ Pogoj: postopek polnjenja ni aktiven.

Dodajanje RFID-kartic(e) na beli seznam in odstranitev z njega

Z Master-RFID-kartico je mogoče na interni beli seznam dodati nove RFID-kartice ali jih odstraniti z njega.

Držite Master-RFID-kartico pred bralnikom RFID-kartic, da aktivirate način programiranja.
→ LED-lučka »Sonce« utripa.
RFID-kartice držite pred bralnikom RFID-kartic.

⇒ Če RFID-kartica še ni shranjena na belem seznamu, se doda na beli seznam in LED-lučka »Standby« utripne enkrat.
⇒ Če je RFID-kartica že shranjena na belem seznamu, se odstrani z belega seznama in LED-lučka »Motnja« utripne enkrat.
⇒ Če je na belem seznamu že shranjeno 10 RFID-kartic, je beli seznam poln in LED-lučka »Motnja« utripne trikrat.

Če 60 sekund se Modbus za programiranje konča in LED-lučka »Sonce« se vrne v nastavljeno stanje.
■ Z Master-RFID-kartico ni mogoče avtorizirati postopkov polnjenja.

Programiranje Master-RFID-kartice

DIP-stikala 1, 2 in 3 na enoti S2 so v glavnem potrebna za nastavljanje maksimalnega polnilnega toka.

Izjema: će so ta tri DIP-stikala nastavljena na »ON«, je mogoče programirati novo Master-RFID-kartico. Izdelek se preklopi v stanje obratovanja »Motnja«.

▶ Izdelek preklopite v stanje brez napetosti.
▶ Prestavite DIP-stikala 1, 2 in 3 v enoti S2 na »ON«.
▶ Izdelek vklopite.
Držite novo Master-RFID-kartico pred bralnikom RFID-kartic.
▶ Izdelek preklopite v stanje brez napetosti.
Z DIP-stikali 1, 2 in 3 v enoti S2 je mogoče nastaviti želeni maks. polnilni tok.
▶ Izdelek vklopite.

Izbris vseh programiranih RFID-kartic z belega seznama

Držite Master-RFID-kartico 10 sekund pred bralnikom RFID-kartic.
⇒ Vse programirane RFID-kartice se izbrišejo z belega seznama, LED-lučka »Motnja« pa enkrat utripne.
→ Master-RFID-kartica se ne izbriše.

Upravljanje internega belega seznama s konfiguracijskim orodjem

Interni beli seznam je drugače mogoče upravljati tudi s konfiguracijskim orodjem.

»6.5.1 Opis konfiguracijskega orodja« [▶ 30]

6.6 Zapiranje izdelka

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

POMEMBNO

Materialna škoda zaradi stisnjenih sklopov ali kablov

Zaradi stisnjenih sklopov ali kablov lahko pride do poškodb in napak pri delovanju.

▶ Pri zapiranju izdelka pazite na to, da ne pride do stiskanja sklopov ali kablov.
▶ Po potrebi sklope ali kable pritrdite.

2 MENSORS 2 MENSORS

sl. 16: Zapiranje izdelka

Zgornji del ohišja preklopite navzgor.
Zgornji del ohišja in spodnji del ohišja med seboj privijte. Pritezni moment: 1,2 Nm.

7 Uporaba

7.1 Avtorizacija

▶ Avtorizacija (v odvisnosti od konfiguracije).

Za avtorizacijo obstajajo naslednje možnosti:

Brez avtorizacije (samodejni zagon)

Vsi uporabniki smejo polniti.

Avtorizacija z RFID

Uporabniki z RFID-kartico, ki je vnesena v beli seznam, lahko polnijo svoje vozilo.

Držite RFID-kartico pred bralnikom RFID-kartic.

Če se polnjenje ne zažene v roku 5 minut, se avtorizacija ponastavi, izdelek pa preide v stanje »Standby«. Avtorizacijo je treba izvesti znova.

Nevarnost telesnih poškodb zaradi nedovoljenih pripomočkov

Če se pri postopku polnjenja uporabljajo nedovoljeni pripomočki (npr. adapterski vtiči, kabelski podaljški), obstaja nevarnost električnega udara ali gorenja kablov.

▶ Uporabljajte izključno polnilne kable, ki so predvideni za vozilo in izdelek.

Pogoj(i):

√ Avtorizacija je bila izvedena (če je potrebna).
√ Vozilo in polnilni kabel primerna za polnjenje v načinu 3.
Polnilni kabel popolnoma odvijte.
Povežite polnilni kabel z vozilom.

S pritiskanjem na tipko za sonce (1) se način polnjenja izbira v skladu s spodnjo shemo.

sl. 18: Preklop načinov polnjenja

Na LED-lučki »Sonce« (2) je mogoče: razbrati nastavljeni način polnjenja:

Stanje LED-lučke»Sonce«	Nastavljeni načinpolnjenja
Izklopljena (ne sveti) Standardni način
Sveti Način Sunshine
Pulzira Način Sunshine+

i

Če solarno polnjenje ni nastavljeno, tipka sonca nima funkcije.
Za različice 22 kW in različico 11 kW z aktivnim dinamičnim preklapljanjem faz velja:
■ Prehod med standardnim načinom, načinom Sunshine in načinom Sunshine+ je vedno možen (tudi med aktivnim polnjenjem).
■ Za različico 11 kW z dezaktiviranim dinamičnim preklapljanjem faz velja:
■ Prehod med načinom Sunshine in načinom Sunshine+ je vedno možen (tudi med aktivnim polnjenjem).
■ Prehod med standardnim načinom in načinom Sunshine+ med aktivnim polnjenjem ni možen. Vozilo je treba pred zamenjavo ločiti od napajalne postaje.

Postopek polnjenja se ne zažene

Če se postopek polnjenja ne zažene, je lahko npr. motena komunikacija med napajalno točko in vozilom.

▶ Preverite polnilni vtič in polnilno vtičnico glede tujkov in jih po potrebi odstranite.
Polnilni kabel po potrebi dajte zamenjati elektrotehniku.

Konec postopka polnjenja

POMEMBNO

Materialna škoda zaradi vlečne napetosti

Vlečna napetost na kablu lahko privede do loma kabla in drugih poškodb.

Polnilni kabel iz polnilne vtičnice iztaknite za vtič.

▶ Postopek polnjenja zaključite na vozilu ali tako, da držite RFID-kartico pred bralnikom RFID-kartic.
Polnilni kabel iz polnilne vtičnice iztaknite za vtič.

▶ Na polnilni vtič namestite zaščitni pokrov.
Polnilni kabel obesite brez prepogibanja.

8 Servisiranje

8.1 Vzdrževanje

NEVARNOST

Nevarnost električnega udara zaradi poškodovanega izdelka

Pri uporabi poškodovanega izdelka lahko pride do težkih poškodb oseb ali njihove smrti zaradi električnega udara.

▶ Ne uporabljajte poškodovanega izdelka.
▶ Poškodovani izdelek označite, tako da ga druge osebe ne bodo uporabljale.
▶ Poškodbe dajte nemudoma odpraviti elektrotehniku.
- Izdelek naj elektrotehnik po potrebi vzame iz uporabe.

Izdelek preverite vsak dan oz. pri vsakem polnjenju glede pripravljenosti za obratovanje in zunanjih poškodb.

Primeri poškodb:

■ okvarjeno ohišje
■ okvarjeni ali manjkajoči sklopi
■ neberljive ali manjkajoče varnostne nalepke

Vzdrževalna pogodba s pristojnim servisnim partnerjem zagotavlja redno vzdrževanje.

Intervali za vzdrževanje

Spodnje dejavnosti sme izvajati samo elektrotehnik.

Intervale za vzdrževanje izberite ob upoštevanju naslednjih vidikov:

■ starost in stanje izdelka
■ vplivi okolice
obremenjenost
■ zadnji preizkusni protokoli

Vzdrževanje izvedite najmanj v spodnjih intervalih.

Polletno:

Sklop Vzdrževalno opravilo
Ohišje zunaj	► Izvedite vizualno preverjanje glede pomanjkljivosti in poškodb.► Preverite čistočo izdelka in ga po potrebi očistite.
Ohišje znotraj	► Preverite izdelek glede tujkov in po potrebi tujke odstranite.► Vizualno preverite suhost, po potrebi odstranite tujke iz tesnila in izdelek osušite. Po potrebi izvedite preizkus delovanja.► Preverite pritrditev na steni oz. na postavitvenem sistemu podjetja MENNEKES (npr. podstavku) in po potrebi zategnite vijake.
Zaščitne priprave	► Izvedite vizualno preverjanje glede poškodb.
Informacijs ko LED-polje	► Informacijsko LED-polje preverite glede delovanja in berljivosti.
Polnilni kabel	► Polnilni kabel preverite glede poškodb (npr. prepogibanja, razpok).► Preverite polnilni kabel glede čistoče in tujkov, ga po potrebi očistite in tujke odstranite.

Letno:

Sklop Vzdrževalno opravilo
Priključne sponke	► Preverite priključne sponke napeljave za oskrbo in jih po potrebi zategnite.

Sklop Vzdrževalno opravilo

Električna inštalacija

► Pregledovanje električne inštalacije po IEC 60364-6 in ustreznih veljavnih državnih predpisih (npr. DIN VDE 0105-100 v Nemčiji).► Ponovitev meritev in preizkusov po IEC 60364-6 in ustreznih veljavnih državnih predpisih (npr. DIN VDE 0105-100 v Nemčiji).► Izvedite preverjanje delovanja in simulacija polnjenja (npr. s preskusno enoto MENNEKES in preskusno napravo za preverjanje v skladu s standardi).

▶ Ustrezno odpravite poškodbe izdelka.
▶ Vzdrževanje dokumentirajte.

Protokol vzdrževanja podjetja MENNEKES najdete na naši spletni strani pod »Servis« > »Brošure/informacijski material« > »Documents for installers« (dokumenti za inštalaterje).

8.2 Čiščenje

NEVARNOST

Nevarnost električnega udara zaradi neustreznega čiščenja

Izdelek vsebuje električne sklope, ki so pod visoko napetostjo. Pri neustreznem čiščenju lahko pride do težkih poškodb oseb ali njihove smrti zaradi električnega udara.

Ohišje čistite izključno na zunanji strani.
▶ Ne uporabljajte tekoče vode.

POMEMBNO

Materialna škoda zaradi neustreznega čiščenja

Zaradi neustreznega čiščenja lahko pride do materialne škode na ohišju.

Ohišje obrišite s suho krpo ali s krpo, rahlo navlaženo z vodo ali špiritom (94 % vol.).
▶ Ne uporabljajte tekoče vode.
▶ Ne uporabljajte visokotlačnih čistilnih naprav.

8.3 Posodobitev vdelane programske opreme

Aktualno vdelano programsko opremo lahko naložite na naši spletni strani pod »Servis«.

Za izvedbo posodobitve vdelane programske opreme je potrebno konfiguracijsko orodje.

»6.5.1 Opis konfiguracijskega orodja« [▶ 30]

9 Odpravljanje motenj

Ko se pojavi motnja, sveti oz. utripa simbol »Motnja« na informacijskem LED-polju. Za nadaljnje obratovanje je treba motnjo odpraviti.

Simbol »Motnja« utripa

Ko simbol »Motnja« utripa, uporabnik/upravljavec lahko odpravi motnjo. Možne motnje so npr.:

■ napake pri postopku polnjenja
■ previsoka obratovalna temperatura
■ Pojavila se je prenizka ali previsoka napetost

Za odpravljanje motenj upoštevajte naslednje zaporedje:

Končajte postopek polnjenja in iztaknite polnilni kabel.
▶ Po potrebi počakajte, da se izdelek ohladi ali prenizka oz. previsoka napetost ni več prisotna.
Polnilni kabel znova vtaknite in zaženite postopek polnjenja.

Če motnje ni bilo mogoče odpraviti, se obrnite na svojega pristojnega servisnega partnerja.

»1.1 Kontakt« [▶ 2]

Simbol »Motnja« sveti

Če simbol »Motnja« sveti, motnjo lahko odpravi samo elektrotehnik.

Spodnje dejavnosti sme izvajati samo elektrotehnik.

Možne motnje so npr.:

■ samopreskus elektronike ni bil uspešen
■ samopreskus nadzora okvarnega toka DC ni bil uspešen
■ zvarjen bremenski kontakt (welding detection)

Za dostop do diagnoze motnje in prenosa dnevniških datotek je potrebno konfiguracijsko orodje.

»6.5.1 Opis konfiguracijskega orodja« [▶ 30]

Za odpravljanje motenj upoštevajte naslednje zaporedje:

Izdelek za 3 minute preklopite v stanje brez napetosti in ga znova zaženite.
▶ Preverite, ali je na voljo posodobitev vdelane programske opreme (na naši domači strani pod »Servis«) in tega po potrebi naložite s konfiguracijskim orodjem.
▶ Odčitajte diagnozo motnje v konfiguracijskem orodju in motnjo odpravite.

Na naši spletni strani pod »Servis« > »Brošure« > »Dokumenti za inštalaterje« najdete dokument za odpravljanje motenj. V njem so opisana sporočila o motnjah, možni vzroki in možne rešitve.

▶ Motnjo dokumentirajte.
Protokol za motnje podjetja MENNEKES najdete na naši spletni strani pod »Servis« > »Brošure« > »Dokumenti za inštalaterje«.

9.1 Nadomestni deli

Če so za odpravljanje motenj potrebni nadomestni deli, je te treba vnaprej preveriti glede enakosti izvedbe.

▶ Uporabljajte izključno originalne nadomestne dele, ki jih je dalo na voljo in/ali dovolilo podjetje MENNEKES.

Glejte navodila za namestitev nadomestnega dela

10 Odstranitev iz uporabe

Dejavnosti v tem poglavju sme izvajati samo elektrotehnik.

▶ Preklopite napeljavo za oskrbo v stanje brez napetosti in jo zavarujte pred ponovnim vklopom.
▶ Izdelek odprite.
»5.4 Odpiranje izdelka« [▶ 15]
Ločite napeljavo za oskrbo in po potrebi tudi krmilno/podatkovno napeljavo.
Izdelek ločite od stene oz. s postavitvenega sistema podjetja MENNEKES (npr. podstavka).
▶ Speljite napeljavo za oskrbo in po potrebi krmilno/podatkovno napeljavo iz ohišja.
▶ Izdelek zaprite.
»6.6 Zapiranje izdelka« [▶ 32]

10.1 Skladiščenje

Pravilno skladiščenje omogoča in pozitivno vpliva na ohranjanje sposobnosti izdelka za obratovanje.

▶ Izdelek pred shranitvijo očistite.
Izdelek shranite v originalni embalaži ali s primernimi pripomočki za pakiranje na čistem in suhem mestu.
▶ Upoštevajte dopustne pogoje skladiščenja.

Dopustni pogoji skladiščenja
	Min. Maks.
Temperatura skladiščenja [°C] –30 +50
Povprečna temperatura v 24 urah [°C]		+35
Nadmorska višina [m nad NN] 2.000
Relativna zračna vlaga (brez kondenzacije) [%]		95

▶ Upoštevajte državne zakonske določbe države uporabe za odstranitev med odpadke in za varovanje okolja.
▶ Embalažo odstranite razvrščeno glede na vrsto.

Izdelka ni dovoljeno odstraniti skupaj z običajnimi gospodinjskimi odpadki.

Možnosti vračanja za zasebna gospodinjstva

Izdelek je mogoče brezplačno oddati na zbirnih mestih pri javnopravnih odpadih ali v objektih za zbiranje, urejenih v skladu z Direktivo 2012/19/EU.

Možnosti vračanja pri profesionalni uporabi

Podrobne navedbe o odstranjevanju profesionalno rabljenih izdelkov dobite na poizvedbo pri podjetju MENNEKES.

»1.1 Kontakt« [▶ 2]

Osebni podatki / varstvo podatkov

Na izdelku so morebiti shranjeni osebni podatki. Za izbris podatkov je odgovoren končni uporabnik.

MENNEKES
