BRUKSANVISNING AMTRON Professional 22 C2 Mennekes

Drift- och installationsmanual

3.2 Leveringsomvang....7

Innehållsförteckning

1 Om detta dokument....2

1.1 Service....2

1.2 Varningar....2

1.3 Använda symboler....3

2 För din säkerhet....3

2.1 Målgrupper 3

2.2 Korrekt användning....3

2.3 Felaktig användning....4

2.4 Grundläggande säkerhetsinstruktioner 4

2.4.1 Kvalifikation....4

2.4.2 Korrekt tillstånd....4

2.4.3 Beakta tillsynsskyldigheten....4

2.4.4 Använd laddningskabeln på rätt sätt....5

2.4.5 Hålla ordning....5

2.5 Säkerhetsdekal....5

3 Produktbeskrivning 6

3.1 Typskylt....6

3.2 Leveransomfattning....7

3.3 Enhetens konstruktion....7

3.4 Kabelupphängning 8

3.5 Elmätare....8

5.1 Val av användningsplats 12

5.2 Tillåtna omgivningsförhållanden....12

5.3 Förberedelser vid husinstallation 13

5.3.1 Dra matarkabeln.... 13

5.3.2 Montera säkringar....13

5.4 Öppna enheten....14

5.5 Montera enheten på väggen....15

5.6 Elektrisk anslutning....16

5.6.1 Matarspänning 16

5.6.2 Arbetsströmutlösare....16

5.7 Ställa in enheten för enfasdrift....17

6 Idrifttagning....17

6.1 Ställa in anslutning till ECU....17

6.2 Konfigurera via webbgränssnittet....18

6.2.3 Driftsätt "Backend-system"....20

6.2.4 Driftsätt "Nätverksansluten" 21

6.2.5 Ställ in max. laddningsström 21

6.2.6 Ytterligare inställningar....21

6.3 Sätta i SIM-kort.... 30

6.4 Starta enheten 31

6.5 Övervaka spänningsförsörjningen 31

6.6 Kontrollera enheten....32

6.7 Stänga enheten 32

7 Manövrering 33

7.1 Auktorisering....33

7.2 Ladda fordon....33

7.3.1 Återinkoppla Jordfelsbrytare och automatsäkring....34

7.3.2 Kontrollera jordfelsbrytare 35

8 Skötsel....35

8.1 Underhåll 35

8.2 Rengöring....36

9.3 Lås upp laddningskontakten i nödfall 38

10 Urdrifttagning och demontering 39

11 Förvaring....39

12 Avfallshantering....39

13 Tillbehör 39

14 Ordlista....40

1 Om detta dokument

AMTRON ^® , nedan kallat "enhet", finns i olika varianter. Enhetens variant är angiven på typskylten. Detta dokument gäller för följande varianter av enheten:

■ AMTRÖProfessional+ E 7,4 / 22
■ AMTRÖProfessional+ 7,4 / 22
■ AMTRÖProfessional+ 7,4 / 22 PnC
■ AMTRÖProfessional E 7,4 / 22
■ AMTRÖProfessional 7,4 / 22

De ovan nämnda modellerna finns även med nödvändiga förinställningar för anslutning till debiteringstjänsten MENNEKES ativo. Denna manual gäller även för ativo-modellerna.

Denna bruksanvisning är avsedd för driftansvarig och behörig elektriker. Den innehåller anvisningar om säker manövrering och installation. Uppgifter som endast får utföras av en behörig elektriker är speciellt markerade.

Beakta all extra dokumentation för användning av enheten. Förvara alla dokument för senare referens och överlämna dem i förekommande fall till efterträdande driftansvarig.

Den tyska utgåvan av denna bruksanvisning är den ursprungliga bruksanvisningen. Bruksanvisningar på andra språk är översättningar av den ursprungliga bruksanvisningen.

Copyright © 2019 MENNEKES Elektrotechnik GmbH & Co. KG

1.1 Service

Kontakta ansvarig servicepartner vid frågor om enheten. På vår webbplats finns fler kontaktpersoner i ert land under "Sök partner".

Använd formuläret under "Kontakt" för direkt kontakt med MENNEKES https://www.chargeupyourday.com/

Ha följande information till hands för snabb bearbetning:

■ Typbeteckning/serienummer (se typskylt på enheten)

Mer information om elektromobilitet finns på vår webbplats under "FAQ". https://www.chargeupyourday.com/faqs/

1.2 Varningar

Varning för personskador

ARA

Denna varning hänvisar till en direkt hotande fara som leder till dödsfall eller allvarliga personskador.

WARNING

Denna varning hänvisar till en farlig situation som kan leda till dödsfall eller allvarliga personskador.

E UPP

Denna varning hänvisar till en farlig situation som kan leda till lättare personskador.

Varning för sakskador

ABS

Denna varning hänvisar till en farlig situation som kan leda till materiella skador.

2 För din säkerhet

1.3 Använda symboler

Symbolen kännetecknar arbeten som endast får utföras av en behörig elektriker.

Symbolen kännetecknar en viktig hänvisning.

Symbolen kännetecknar ytterligare användbar information.

▶ Symbolen kännetecknar en uppmaning till handling.

■ Symbolen kännetecknar en uppräkning.

→ Symbolen hänvisar till en annan plats i denna bruksanvisning.

Symbolen hänvisar till ett annat dokument.

Symbolen kännetecknar ett resultat.

2.1 Målgrupper

Driftsansvarig

Som driftsansvarig ansvarar du för enheten.

Du ansvarar för att enheten används enligt korrekt användning samt på ett säkert sätt. Hit hör även anvisning av personer som använder enheten.

Som driftansvarig utan elektroteknisk fackutbildning får du endast utföra uppgifter som inte kräver behörig elektriker.

Behörig elektriker

Som behörig elektriker har du en godkänd elektroteknisk utbildning. Tack vare dessa expert-kunskaper är du befogad att utföra de nödvändiga eltekniska arbeten som beskrivs i denna bruksanvisning.

■ Kunskap om allmänna och speciella säkerhetsföreskrifter samt olycksförebyggande föreskrifter

■ Kunskap om elektrotekniska föreskrifter.

■ Kunskap om nationella föreskrifter.

■ Förmåga att identifiera risker och förhindra möjliga faror.

2.2 Korrekt användning

Enheten är en laddningsstation för användning på privata och halvt öffentliga områden, t.ex. privata tomter, företagsparkeringsplatser eller liknande anläggningar med begränsat tillträde.

Enheten är endast avsedd för laddning av elfordon.

■ Laddning enligt mod 3 enligt IEC 61851-1 för elfordon med icke-gasande batterier.

■ Anslutningsdon enligt IEC 62196.

Elfordon med gasande batterier kan inte laddas.

Enheten är uteslutande avsedd för stationär montering och kan användas inom- och utomhus.

Enheten kan användas som fristående enhet eller nät-verkskopplad med flera enheter. Vid behov kan enheten anslutas till ett backend-system, t.ex. chargecloud.

I vissa länder finns det lagstadgade föreskrifter som föreskriver att laddningspunkten ska kopplas spänningsfri om ett lastrelä fastnar (welding detection). En arbetsströmutlösare kopplar laddningspunkten spänningsfri vid ett fel.

I vissa länder finns det lagstadgade föreskrifter som kräver ytterligare skydd mot elstöt. En möjlig extra skyddsåtgärd kan vara att använda en slutare.

Enheten får endast användas under beaktande av alla internationella och nationella föreskrifter. Bland annat ska följande internationella föreskrifter, samt respektive nationell implementering, beaktas:

IEC 61851-1
IEC 62196-1
IEC 60364-7-722

Läs och beakta denna bruksanvisning samt all övrig dokumentation för användning av enheten.

2.3 Felaktig användning

Enheten är endast säker att använda om den används enligt korrekt användning. All annan användning, samt ändringar på enheten, beaktas som felaktig användning och är därmed inte tillåten.

Driftsansvarig ansvarar för att enheten används enligt korrekt användning samt på ett säkert sätt.

MENNEKES Elektrotechnik GmbH & Co. KG ansvarar inte konsekvenserna av felaktig användning.

2.4 Grundläggande säkerhetsinstruktioner

2.4.1 Kvalifikation

Vissa uppgifter i denna bruksanvisning kräver en behörig elektrikers specialistkunskaper. Om uppgifter utförs trots bristande kunskaper och kvalifikation kan det leda till allvarliga olycksfall och dödsfall.

▶ Utför endast uppgifter som du har
kompetens för och som du har undervisats om.
▶ Beakta information gällande behörig elektriker i denna bruksanvisning.

2.4.2 Korrekt tillstånd

Skadad enhet

Om enheten har skador eller brister, t.ex. defekt hölje eller komponenter som saknas, kan personer skadas allvarligt på grund av elstöt.

▶ Undvik kollisioner och felaktig hantering.
Använd inte enheten om den är skadad eller har brister.
▶ Markera skadad enhet så att den inte används av andra personer.
Låt omgående en behörig elektriker åtgärda skador.

Felaktigt underhåll

Felaktigt underhåll kan påverka enhetens driftsäkerhet och orsaka olycksfall. Det kan leda till allvarliga personskador eller dödsfall.

▶ Följ underhållsschemat.
Anlita en behörig elektriker för det regelbundna underhållet.

2.4.3 Beakta tillsynsskyldigheten

Personer, särskilt barn, som inte kan bedöma eventuella risker fullständigt utgör en fara för sig själv och andra.

Håll avständ från enheten och laddningskabeln.

Håll djur på avständ från enheten och laddningskabeln.

2.4.4 Använd laddningskabeln på rätt sätt

På grund av felaktig hantering av laddningskabeln kan det uppstå faror som elstöt, kortslutning eller brand.

▶ Rör inte vid kontaktstiften.
Använd inte adaptrar eller förlängningskablar.
▶ Undvik böjningar, vassa kanter, belastning och stötar.
▶ Undvik knutar på laddningskabeln.
▶ Linda alltid av laddningskabeln helt.

Håll alltid direkt i stickkontakten när du drar ut laddningskabeln ur laddningsuttaget.

Sätt på skyddslocket om laddningskabeln inte används.

▶ Dra inte i laddningskabeln.

2.4.5 Hålla ordning

En laddningskabel utgör en snubbelrisk.

Föremål som finns på enheten kan falla ner.

▶ Minimera snubbelrisken.

Förvara laddningskabeln korrekt eller använd kabelupphängningen när laddningen har slutförts.

▶ Lägg inga föremål på enheten.

2.5 Säkerhetsdekal

På vissa av enhetens komponenter finns säkerhetsdekaler som varnar för farliga situationer. Om säkerhetsdekalerna inte beaktas kan följden bli allvarliga skador och dödsfall.

Säkerhetsdekal

Symbol Betydelse

Risk för elektrisk spänning.

- Kontrollera att enheten är spänningsfri före arbeten på enheten.

Risk om bifogade dokument inte beaktas.

Läs bifogade dokument och då särskilt bruks- och installationsanvisningen före arbeten på enheten.

▶ Beakta säkerhetsdekaler.
Håll säkerhetsdekaler i läsbart skick. Använd inte aggressiva rengöringsmedel vid rengöring.
▶ Byt ut skadade eller oläsliga säkerhetsdekaler.
Fäst föreskrivna säkerhetsdekaler på reserv- och tillbehörsdelar efter byte.

3 Produktbeskrivning

Specifikation

■ Laddningseffekt upp till 7,4 kW (enfas) / 22 kW (trefas).

■ Kommunikation mellan enhet och fordon enligt ISO 15118. *

- Tillbehörset för anslutning av flera enheter till ett lokalt nätverk (ej inbyggd).

■ Auktorisering via backend-system eller RFID-kort (ISO 14443A/MIFARE classic och MIFARE DESFire).

■ Integrerat modem för mobilstandarderna 4G (LTE), 3G (UMTS) och 2G (GSM). *

■ Kompatibel med OCPP 1.5 och OCPP 1.6.

■ MENNEKES ECU, Electronic Control Unit.

■ Statusinformation via LED-infofält.

■ Integrerad MiD-elmätare.

■ Automatsäkring. *

■ DC-felströmsövervakning > 6 mA.

■ Integrerad arbetsströmutlösare (för welding detection).*

■ Relä för anslutning av extern arbetsströmutlösare (för welding detection). *

■ Upplåsningsfunktion vid strömavbrott (endast för enheter med laddningsuttag typ 2).

■ Temperaturövervakning

■ Integrerad kabelupphängning.

■ Anslutningsklar.

* Tillval

Tillvalsutrustning

	Professional+ E 7,4 / 22	Professional+ 7,4 / 22	Professional+ 7,4 / 22 PnC	Professional E 7,4 / 22	Professional 7,4 / 22
Kommunikation enligt ISO 15118	-- x --
Integrerat modem	x x x --
Automatsäkring	- x x - x
Jordfelsbrytare av typ A.	- x x - x
Arbetsströmutlösare	- x x - x

Relä för arbetsströmutlösare	x - - x -
Fasföljdmätrelä	- x x - x

3.1 Typskylt

På typskylten finns alla viktiga data om enheten. Den avbildade typskylten är ett exempel.

▶ Beakta typskylten på din enhet. Typskylten finns upptill på höljets underdel.

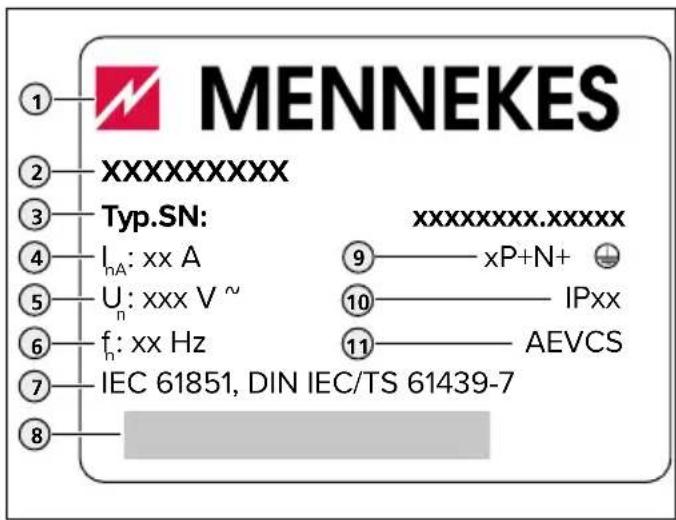

MENNEKES ① ② XXXXXXXXX ③ Typ.SN: ④ IₙA: xx A ⑤ Uₙ: xxx V ~ ⑥ fₙ: xx Hz ⑦ IEC 61851, DIN IEC/TS 61439-7 ⑧ xxxxxxxxx.xxxxxx ⑨ xP+N+ ⑩ IPxx ⑪ AEVCS

1. Tillverkare
2. Typ
3. Artikel/serienummer
4. Märkström
5. Märkspänning
6. Märkfrekvens
7. Standard
8. Streckkod
9. Antal poler
10. Kapslingsklass
11. Användning

3.2 Leveransomfattning

Bild 2: Leveransomfattning (exempel)

1. Enhet
2. 3 st. RFID-kort
3. Insexnyckel
4. Påse med monteringsmaterial (skruvar, plugg, förslutningspluggar)
5. USB-kabel
6. Bruks- och installationsanvisning

7. Bifogade dokument:
   Installationsdatablad
   Borrschablon
   Elkopplingsschema
   Provningsprotokoll
   Dokument från underleverantörer

8. Tillbehörs för anslutning av flera enheter till ett lokalt nätverk (USB-/Ethernet-adapter, ev. antennförlängning, klämferrit, installationsmanual)

3.3 Enhetens konstruktion

Enhetens hölje är tredelat och består av nederdel, överdel och frontpanel. Frontpanelens utförande beror på enhetens variant.

→ "3.9 Enhetsvarianter"

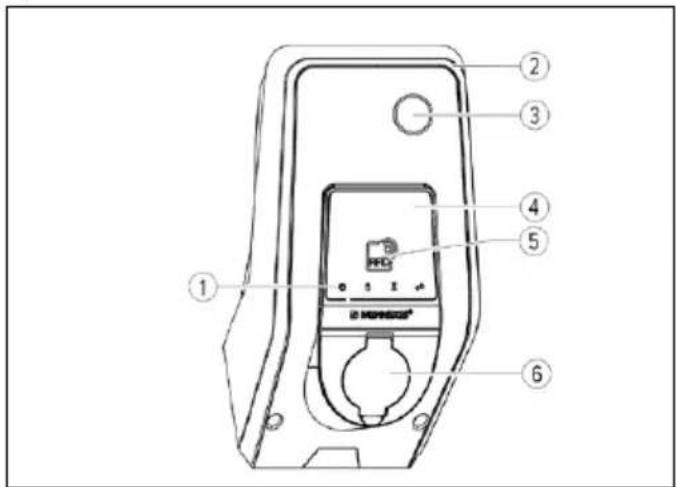

Vy framifrån

Bild 3: Vy framifrån (exempel)

1. LED-infofält
2. Höljets överdel
3. Fönster för elmätaren
4. Frontpanel
5. RFID-kortläsare
6. Laddningsuttag typ 2 med fällbart lock ^1)

1) Beroende på variant

→ "3.9 Enhetsvarianter"

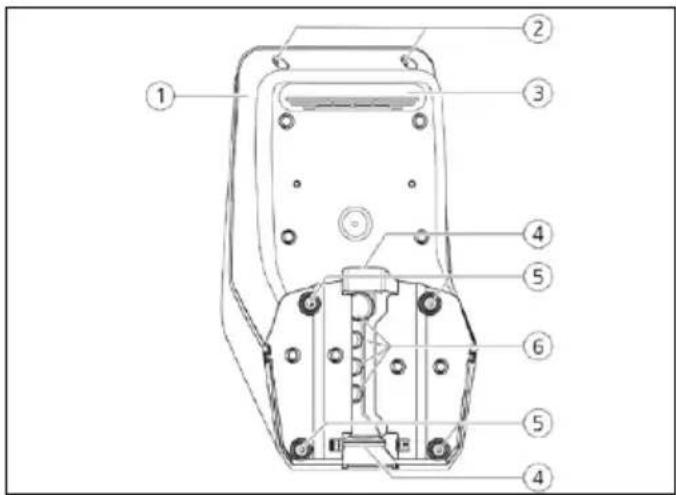

Vy bakifrån

1. Höljets underdel
2. Fästskruvar för höljets överdel
3. Luftutsläpp
4. Förstansat urtag för matarkabel/kabelkanal
5. Fästhål för montering
6. Kabelgenomföringar

Höljets underdel sett från insidan

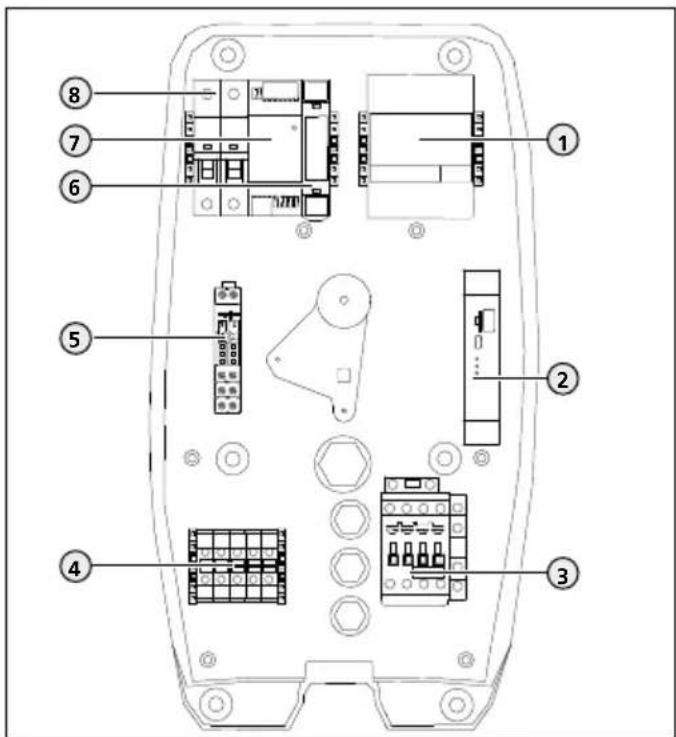

Bild 5: Vy inifrån (exempel: variant Professional+ E 7,4 / 22

1. Elmätare
2. ECU
3. Laddningskontaktor
4. Kopplingsplintar för matarspänning
5. Relä för arbetsströmutlösare 1)
6. Ställdonsstyrning 2)
7. Nätaggregat
8. Styrsäkring

^1) Endast varianter Professional(+) E 7,4 / 22
2) Endast varianter med laddningsuttag typ 2

→ "3.9 Enhetsvarianter"

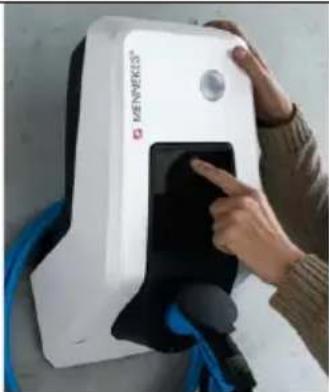

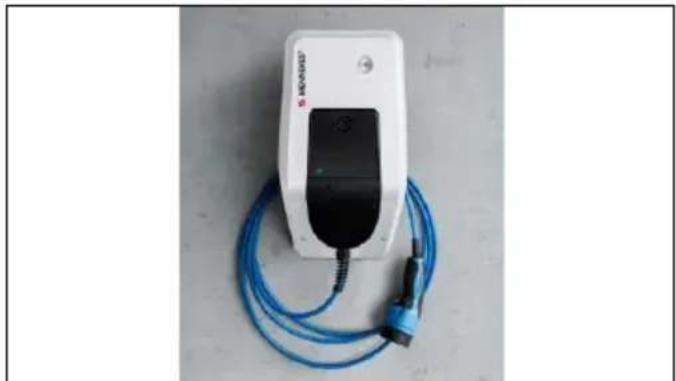

3.4 Kabelupphängning

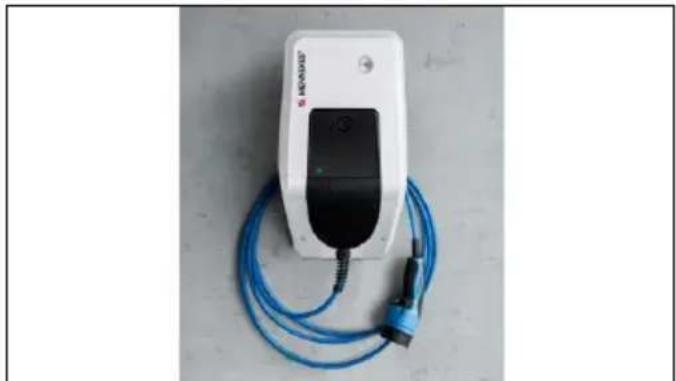

Laddningskabeln kan hängas upp direkt på höljet.

Elförbrukningen kan avläsas på elmätaren.

MENNEKES®

Bild 7: Elmätare

Jordfelsbrytare och automatsäkring i enheten kan återinkopplas manuellt med multifunktionsknappen på utsidan. Jordfelsbrytaren kan funktionstestas med multifunktionsknappen utan att öppna höljet.

Enheten har olika driftsätt som kan ändras även under driften.

Tillgängligheten för de enskilda driftsätten beror på enhetens konfiguration.

Följande driftsätt är möjliga:

■ "Autostart"

Driften av enheten sker som en enkelplatslösning utan anslutning till ett backend-system. Auktorisering krävs inte.

■ "Lokal whitelist"

Driften av enheten sker som en enkelplatslösning utan anslutning till ett backend-system. Auktorisering sker med hjälp av RFID-kort och en lokal whitelist.

■ "Backend-system"

Enheten är ansluten till backend-systemet via OCPP. Driften av enheten sker via backend-systemet.

■ "Nätverksansluten"

Flera enheter kopplas samman via Ethernet. Därmed kan man styra lokal belastningsstyrning och en anslut-

ning till backend-systemet upprättas för alla nätverksanslutna enheter.

Förutsättningar:

Tilbehörsetet för anslutning av flera enheter till ett lokalt nätverk är inbyggt.

Flera enheter är sammankopplade med varandra.

Installationsmanual för tillbehörsetet.

3.8 LED-infofält

LED-infofältet visar enhetens drifttillständ. Standby, laddning, väntetid och störning indikeras med fyra symboler i färgerna blå, grön, vit och röd.

Lyser eller blinkar rött

Standby

Enheten är driftklar. Ett fordon är inte anslutet till enheten.

Standby: starta laddningen

- Auktorisering har utförts. Ett fordon är inte anslutet till enheten. - Auktorisering har inte lyckats Ett fordon är anslutet till enheten.

Laddning

Laddningen pågår.

Laddning: förvarning övertemperatur

Laddningen pågår. Enheten reducerar laddningsströmmen för att förhindra överhettning och avstängning.

Vantetid

■ Laddningen har avslutats på enheten. Vänta på bekräftelse från fordonet.

■ Väntar på auktorisering.

Väntetid: ta bort laddningskabeln Laddningen har slutförts. Ta bort laddningskabeln.

Störning

En störning förhindrar laddning av fordonet.

→ "9 Felsökning"

Färgerna grön och blå kan konfigureras vid idrifttagningen.

→ "6.2.6 Ytterligare inställningar"

3.9 Enhetsvarianter

Fast ansluten laddningskabel med laddningskoppling typ 2

Dessa varianter har en fast ansluten laddningskabel. Med denna kan alla elfordon laddas som är utrustade med en kontakt av typ 2. En separat laddningskabel krävs inte.

Laddningsuttag typ 2 med fällbart lock för användning av separat laddningskabel

Dessa varianter har ett laddningsuttag av typ 2 med fällbart lock för användning av separata laddningskablar. Med denna kan alla elfordon laddas som är utrustade med kontakter av typ 2 eller typ 1.

Ladduttag typ 2 med slutare för användning av separat laddkabel

Endast varianter Professional(+) E 7,4 / 22.

Dessa varianter har ett ladduttag typ 2 med slutare för användning av separata laddkablar. Slutaren skyddar dessutom mot elstötar och är lagstadgad i vissa länder.

→ "2.2 Korrekt användning"

Med denna kan alla elbilar laddas som är utrustade med typ 2 eller typ 1 kontakt.

Alla laddningskablar från MENNEKES finns på vår webbplats under "Laddningskablar". https://www.chargeupyourday.com/

4 Tekniska data

		Professional(+) (E) 7,4 / 22 (PnC)
Laddningseffekt mod 3 [kW] *		Upp till 22
Märkspänning UN [V] AC ±10 %		400
Märkfrekvens fN [Hz]		50
Märkström INA [A]		32
Maximal säkring [A] Enligt typskylten/konfiguration
Kapslingsklass		■ Enhet med fast ansluten laddningskabel: IP 44■ Enhet med fällbart lock: IP 54
Skyddsklass II
Mått H x B x D [mm] 474 x 259 x 220
Vikt [kg]		■ Enhet med fast ansluten laddningskabel: 8■ Enhet med fällbart lock: 5,5
Märkisolationsspänning Ui [V]		500
Stötpänningshållfasthet Uimp [kV]		4
Märkström för en laddningspunkt Iinc [A]		32, 1-fas/3-fas
Villkorlig märkkortslutningsström Icc [kA]		10
Nominell belastningsfaktor RDF 1
Nedsmutsningsgrad 3
Överspänningskategori III
System efter typ av jordförbinding		TN / TT (IT endast under vissa förutsättningar jmf. "5.6.1 Matarspänning")
Uppställning Utomhus eller inomhus
Stationär/rörlig Stationär
Användning AEVCS
Utvändig konstruktion Väggmontering
EMK-indelning		A+B
Slaghållfasthet		IK10
	Kopplingsplintar [mm2]	10
Kopplingsplint matarkabel	Plintområde [mm2]	Stel 5 x 10Flexibel 5 x 6
	Åtdragningsmoment [Nm]	Max. 1,8
Relä arbetsströmutlö-sare	Plintområde [mm2]	Stel 1 x 6Flexibel 1 x 4
	Åtdragningsmoment [Nm]	0,8
Standard		EN 61851, DIN IEC / TS 61439-7

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

ABS

Skador på enheten på grund av felaktig hantering

Kollisioner och stötar kan skada enheten.

▶ Undvik kollisioner och stötar.
Använd ett mjukt underlag för att lägga ner enheten på.
Använd inte skruvarna för infästning av frontpanelen som transporthjälpmedel eller handtag.

5.1 Val av användningsplats

Enheten är uteslutande avsedd för stationär montering och kan användas inom- och utomhus. En lämplig installationsplats uppfyller följande förutsättningar:

■ Tekniska data och nätdata stämmer överens.
→ "4 Tekniska data"
- Tillåtna omgivningsförhållanden uppfylls.
→ "5.2 Tillåtna omgivningsförhållanden"

■ Följande min. avstånd till andra föremål (t.ex. väggar) måste följas:

Avständ åt höger och vänster: 300 mm Avständ uppåt: 300 mm

- Driftsättet "Backend-system": Mobilnätet för anslutning till backend-systemet är obegränsat tillgängligt på uppställningsplatsen.

Driftsättet "Nätverksansluten": enheter som kan sammankopplas i nätverk befinner sig tillräckligt nära varandra (Ethernet-kabeln får vara max. 100 m lång).

■ Enhet och uppställningsplatsen för laddning är, beroende på använd laddningskabel, tillräckligt nära varandra.

5.2 Tillåtna omgivningsförhållanden

ARA

Explosions- och brandrisk

Om enheten ska användas i områden där det föreligger explosionsrisk kan explosiva ämnen antändas på grund av gnistbildning från enhetens komponenter.

Använd inte enheten i områden där det föreligger explosionsrisk (t.ex. bensinstationer).

iBS

Skador på enheten på grund av olämpliga omgivningsförhållanden

Olämpliga omgivningsförhållanden kan leda till skador på enheten.

▶ Undvik direkt solljus.
Skydda enheten mot direkta vattenstrålar.

- Kontrollera att ventilationen är tillräcklig för enheten.
Installera inte i nischer.

▶ Håll enheten på avständ från värmekällor.

▶ Undvik kraftiga temperaturvariationer.

Tillåtna omgivningsförhållanden

Omgivningstemperatur -25 - +40 °C
Genomsnittstemperatur under 1 dygn	< 35 °C
Höjd Max. 2 000 m över havet
Relativ luftfuktighet Max. 95 % (icke-kondense-rande)

5.3 Förberedelser vid husinstallation

Brandrisk på grund av överbelastning

Vid olämpligt val av automatsäkring och matarkabel finns brandrisk.

Välj alltid automatsäkring och matarkabel i enlighet med enhetens tekniska data och konfiguration.

→ "4 Tekniska data"

▶ Dra matarkabeln enligt enhetens tekniska data.
→ "4 Tekniska data"

Vid val av matarkabel (kabelarea och kabeltyp) måste följande lokala förutsättningar beaktas:

■ Typ av kabeldragning
■ Ledningsbeläggningar
■ Ledningslängd

Dra matarkabeln till den önskade uppställningsplatsen. Enheten kan monteras på en väg eller en pelare av rostfritt stål eller betong från MENNEKES.

Väggmontering - utanpåliggande dragning

Vid utanpåliggande dragning nedifrån måste det förstansade urtaget på höljets överdel öppnas.

Väggmontering - infälld dragning

Vid infälld dragning måste positionen för matarkabeln markeras med hjälp av den bifogade borrschablonen eller bilden "Bild 10: Borrmått [mm]".

Montering på pelare av rostfritt stål eller betong

Vid behov kan enheten monteras på en pelare av rostfritt stål eller betong.

Pelare av rostfritt stål eller betong kan beställas från MENNEKES som tillbehör.

Installationsanvisning för pelare av rostfritt stål eller betong.

Montering på en stolpe

Vid behov kan enheten monters på en stolpe. Stolpen kan beställas som tillbehör från MENNEKES.

Enheten är beroende av utrustningsvariant enligt följande tabell utrustad med en jordfelsbrytare av typ A, en automatsäkring och en relä för anslutning av extern arbetsströmutlösare.

	Professional+ E 7,4 / 22	Professional+ 7,4 / 22	Professional+ 7,4 / 22 PnC	Professional E 7,4 / 22	Professional 7,4 / 22
Automatsäkring	- x x - x
Jordfelsbrytare av typ A	- x x - x
Relä för arbetsströmutlösare	x -	- x -

Automatsäkring

Beakta följande för varianter Professional(+) E 7,4 / 22: Erforderlig automatsäkring måste installeras i husinstallationen.

■ Enheten måste skyddas med en automatsäkring 32 A eller mindre med C-karakteristik.
■ Dimensioneringen av automatsäkringen ska göras med hänsyn till typskylten, önskad laddningseffekt och matarkabeln (kabellängd, area) till enheten enligt nationella föreskrifter.
■ En automatsäkring krävs per laddningspunkt.

Jordfelsbrytare

Beakta följande för varianter Professional(+) E 7,4 / 22: Erforderlig jordfelsbrytare måste installeras i husinstallationen (enligt IEC 60364-7-722 (i Tyskland enligt DIN VDE 0100-722)).

■ Enheten har en jordfelssensor för DC-jordfelsövervakning > 6 mA med ett utlös- ningsförhållande enligt IEC 62752.
■ I området där IEC 60364-7-722:2018 gäller måste varje enhet skyddas med en jordfelsbrytare typ B.
I området där HD 60364-7-722:2016 gäller måste varje enhet skyddas separat med minst en jordfelsbrytare typ A.
Inga andra strömkretsar får anslutas till denna jordfelsbrytare.
■ Nationella föreskrifter ska beaktas.

Arbetsströmutlösare

Beakta följande för varianter Professional(+) E 7,4 / 22:

- Kontrollera om arbetsströmutlösare krävs enligt föreskrifterna i landet där enheten används.

→ "2.2 Korrekt användning"

Erforderlig arbetsströmutlösare måste installeras i husinstallationen.

Arbetsströmutlösaren måste vara placerad bredvid jordfelsbrytaren.
Arbetsströmutlösaren och jordfelsbrytaren måste vara kompatibla.

5.4 Öppna enheten

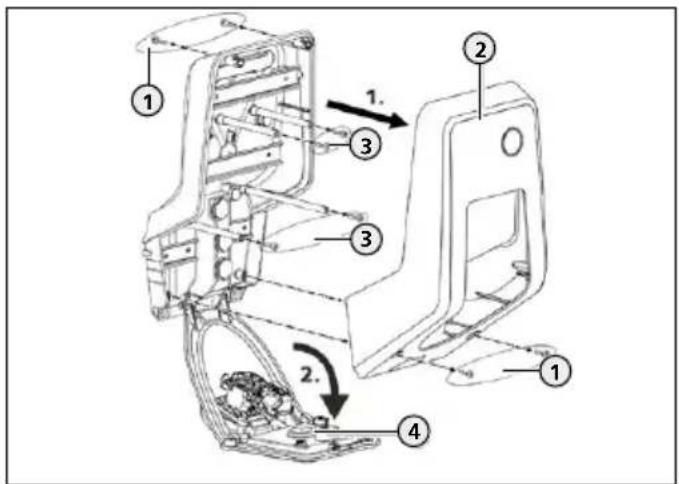

Bild 9: Öppna enheten

Vid leveransen är höljets överdel (2) inte fastskruvat. Skruvarna (1) medföljer som tillbehör till enheten.

Frånkoppla matarspänningen.

▶ Lossa skruvarna (1) vid behov.
▶ Ta av höljets överdel (2).
▶ Lossa skruvarna (3) och fäll ner frontpanelen (4).

5.5 Montera enheten på väggen

Vid låga minustemperaturer ska enheten tillfälligt förvaras i ett dygn före monteringen och idrifttagningen i rumstemperatur.

iBS

Skador på enheten på grund av ojämna ytor

Om enheten monteras på en ojämn ytan kan höljets underdel bli skev. Enheten uppfyller då inte längre den angivna kapslingsklassen. De elektroniska komponenterna kan skadas.

Montera endast enheten på jämna ytor.
Jämna ut ojämna ytor med lämpliga åtgärder vid behov.

MENNEKES rekommenderar montering i en ergonomiskt höjd beroende på kroppslängd.

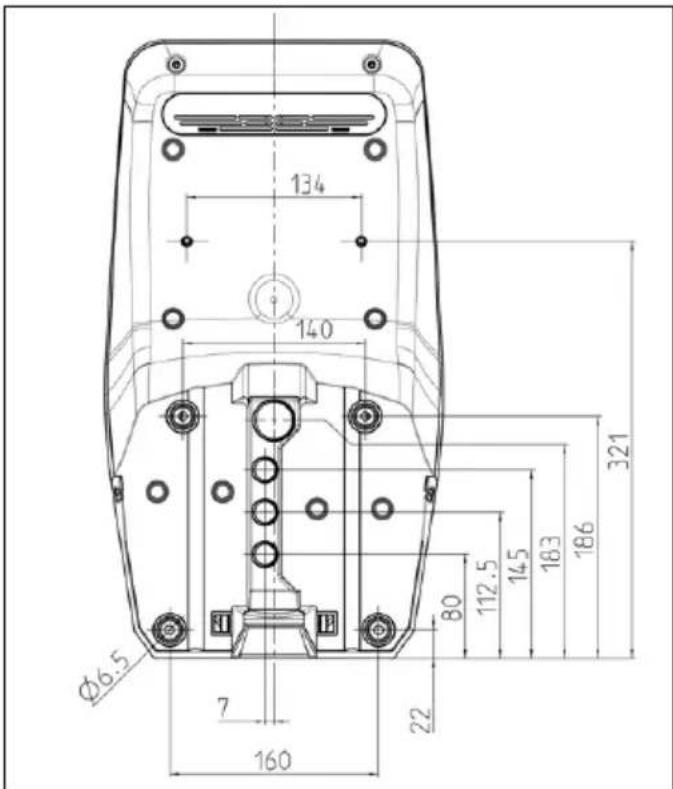

134 140 φ6.5 7 160 22 80 112.5 14.5 18.3 186 321

Bifogat monteringsmaterial (skruvar, plugg) är endast avsett för montering i betong-, tegel eller träväggar.

▶ Borra hål i väggen med lämplig diameter för det valda monteringsmaterialet.
För in ledningen genom en kabelgenomföring i enheten. Stick hål i respektive membran.

För matarkabeln krävs ca 30 cm kabel inuti enheten.

För att förhindra att vatten tränger in bör hålet i membranet inte vara större än ledningarna.

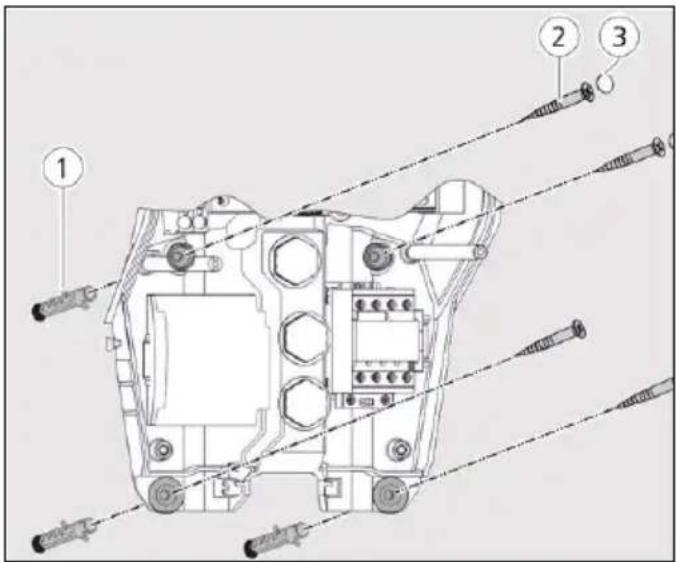

Bild 11: Fästa på väggen

Fäst enheten med plugg (1), skruv (2) och pluggar (3) på väggen.

ABS

Skador på enheten om pluggar inte används

Om skruvarna i höljet inte eller endast otillräckligt täcks av de bifogade pluggarna uppfyller enheten inte den angivna kapslingsklassen. De elektroniska komponenterna kan skadas.

Täck skruvarna i höljet med de bifogade pluggarna.
- Kontrollera att enheten är korrekt och säkert monterat.

5.6 Elektrisk anslutning

5.6.1 Matarspänning

Enheten får anslutas till ett TN-/TT-nät. Enheten får endast anslutas till ett IT-nät under följande förutsättningar:

Det är inte tillåtet att ansluta till ett 230/400 V IT-nät.
Det är tillåtet att ansluta enheten till ett IT-nät med 230 V ytterledarspänning via en jordfelsbrytare under förutsättning att maximal beröringsspänning inte överstiger 50 V AC vid det första felet.

LIN2L3 P5 ① ②

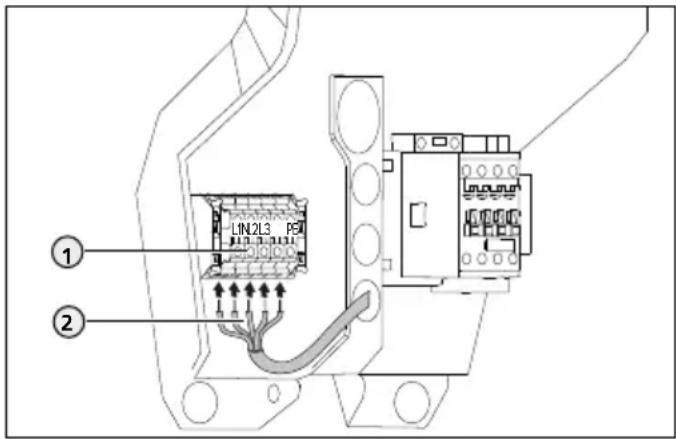

Bild 12: Anslutning matarspänning

▶ Avisolera matarkabeln.
▶ Avisolera ledarna (2) med 12 mm.
▶ Anslut ledarna texten på kopplingsplintarna (1). Enfasdrift: använd kopplingsplintarna L1, N och PE. Trefasdrift: använd kopplingsplintarna L1, L2, L3, N och PE.

▶ Observera anslutningsuppgifterna för kopplingsplinten.
→ "4 Tekniska data"

Följ tillåten böjningsradie vid dragningen av matarkabeln.

- Kontrollera att ledarna är korrekt anslutna och skruvarna åtdragna.

5.6.2 Arbetsströmutlösare

Endast varianter Professional(+) E 7,4 / 22.

- Kontrollera om arbetsströmutlösare krävs enligt föreskrifterna i landet där enheten används.

→ "2.2 Korrekt användning"
Arbetsströmutlösaren har installerats i husinstallationen.

→ "5.3.2 Montera säkringar"

I enheten finns ett integrerat relä för extern anslutning av en arbetsströmutlösare.

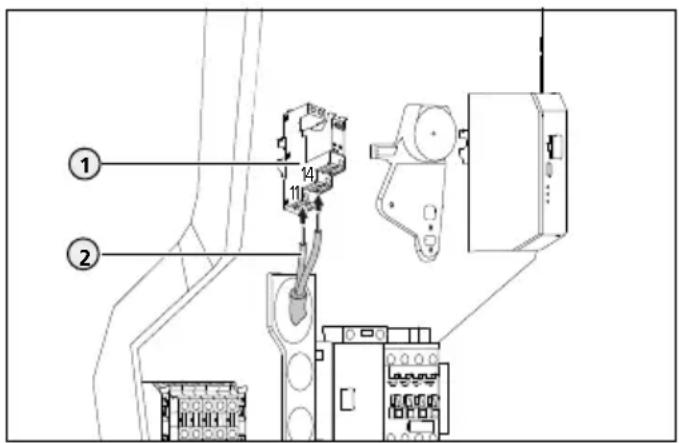

Bild 13: Anslutning arbetsströmutlösare

▶ Avisolera arbetsströmutlösarens kabel.
▶ Avisolera ledarna (2) med 8 mm.
▶ Anslut ledarna till reläet (1). Använd kopplingsplintarna 11 (COM) och 14 (NO).
→ "4 Tekniska data"

5.7 Ställa in enheten för enfasdrift Fasföljdmätrelä

Endast varianter Professional(+) 7,4 / 22 (PnC).

För att använda enheten i enfasdrift måste potentiometern på fasföljdmätreläet ställas om.

▶ Anslut enheten vid enfastdrift.

→ "5.6.1 Matarspänning"

▶ Ställ in potentiometern (1) på läge 1 med hjälp av en spårskruvmejsel.

Inställning Beskrivning

1 Enfasdrift

3 Trefasdrift

Webbgränssnitt

För att använda enheten i enfasdrift måste webbgränssnittet ställas om.

→ "6 ldrifttagning"

▶ Gå till menyn "Operator" och ställ in följande parameter:

Parameter Inställning
Phases connected to the ChargePoint	► Välj "Single-phase system".

6 Idrifttagning

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Anslutningar

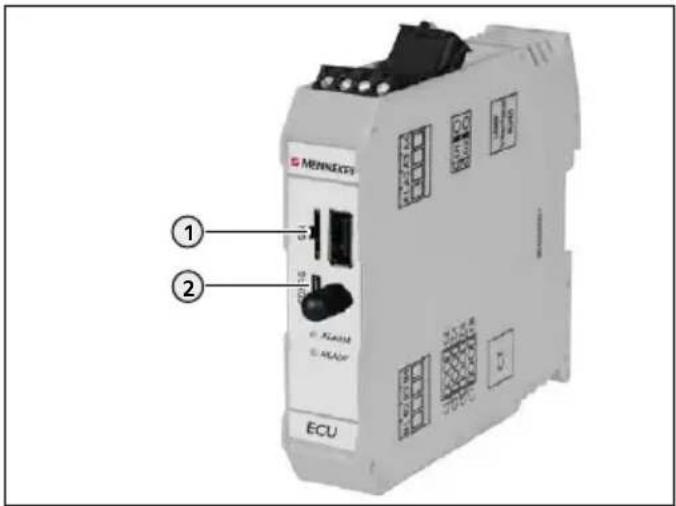

Bild 14: Anslutningar för konfiguration på ECU

Pos.	Användning	Anslutning
1	Uttag för SIM-kort	Micro-SIM
2	Konfiguration av enheten	Micro-USB

6.1 Ställa in anslutning till ECU

Om det finns en anslutning kan enheten konfigureras och statusinformationen visas.

Anslut en terminal (t.ex. stationär dator, bärbar dator, mobiltelefon) till ECU med den bifogade USB-kabeln. Anslut micro-USB-uttaget (2) på ECU.

→ "Bild 14: Anslutningar för konfiguration på ECU"

Om drivrutinen inte installeras automatiskt i operativsystemet Windows:

▶ Gå till "Kontrollpanelen" > "Enhetshanteraren" > "Övriga enheter".
▶ Högerklicka på "RNDIS-/Ethernet-enhet" >
"Uppdatera drivrutin" > "Välj drivrutinsprogramvara som redan finns på datorn" > "Låt mig välja från en lista över tillgängliga drivrutiner på min dator" > "Nätverksadapter" > "Microsoft Corporation" > "NDIS-kompatibel fjärrenhet".
Drivrutinen installeras.

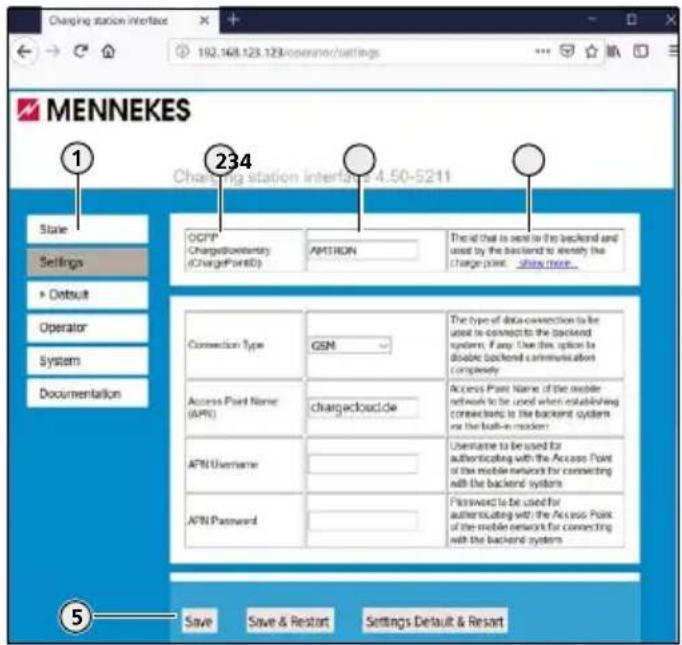

6.2 Konfigurera via webbgränssnittet

Konfigurationen sker via ett webgränssnitt i en webbläsare. Webbgränssnittet är skyddat med ett lösenord.

• Öppna webbläsaren.
  Ange http://192.168.123.123/operator för att öppna webbgränssnittet.
  ▶ Ange lösenordet.
  Lösenord: se installationsdatabladet.
• Konfigurera enheten med hänsyn till omständigheterna och kundens önskemål.
  ▶ Spara konfigurationen genom att klicka på knappen "Save".
  Klicka på knappen "Save & Restart" när konfigurationen är slutförd.

Webbgränssnittet omfattar vissa inställningar som enheten saknar stöd för.

I kapitlet "3 Produktbeskrivning" > "Specifikationer" finns en översikt över enhetens funktioner.

Webbgränssnittets uppbyggnad

Bild 15: Webbgränssnittets uppbyggnad

1. Meny
2. Parameter
3. Inställning/status
4. Anmärkning/information
5. Knappar för att spara, starta om och läsa in förinställningar

På webbgränssnittet visas följande menyer:

■ "State"
■ "Settings"
">Default"
■ "Operator"
■ "System"
■ "Documentation"

Menyn "State"

Här kan inga inställningar göras. Här visas statusinformation för enheten, t.ex.

■ Aktuell status
■ Felmeddelanden
■ Konfiguration, t.ex. LED-färgschema (grön/blå)
■ Backend-system

Menyn "Settings"

Här kan grundinställningar göras, t.ex.

■ Anslutning till ett backend-system
■ Max. laddningsström

Vid behov kan inställningarna som definierats i menyn "> Default" återställas med knappen "Settings Default & Restart".

Menyn "> Default"

Här kan inställningarna för menyn "Settings" göras.

Menyn "Operator"

Här kan alla övriga inställningar av enheten göras, t.ex.

■ Anslutning till ett backend-system

Menyn "System"

Här kan inga inställningar göras. Här visas information om det fasta programmets version och om systemet. Här kan det fasta programmet uppdateras.

Menyn "Documentation"

Här kan inga inställningar göras. Här beskrivs gränssnittsdokumentationen och felmeddelanden.

Driften av enheten sker som en enkelplatslösning utan anslutning till ett backend-system. Auktorisering krävs inte. Laddningen startas automatiskt när fordonet ansluts.

▶ Gå till menyn "Settings" och ställ in följande parametrar:

Parameter Inställning
Connection Type	► Välj "No Backend".
Free Charging ► Välj "On".

Klicka på knappen "Save & Restart" när konfigurationen är slutförd.

6.2.2 Driftsätt "Lokal whitelist"

Driften av enheten sker som en enkelplatslösning utan anslutning till ett backend-system. Auktorisering sker med hjälp av RFID-kort och en lokal whitelist.

▶ Gå till menyn "Settings" och ställ in följande parametrar:

Parameter Inställning
Connection Type	► Välj "No Backend".
Free Charging ► Välj "Off".
If in doubt allow charging	► Välj "Off".

Lära in RFID-kort genom att hålla fram RFID-korten

▶ Gå till menyn "Operator" och ställ in följande parametrar:

Parameter Inställning
Local fixed authorization list (FLL)	► Välj "On".
FLL learning mode	► Välj "On". Funktionen är aktiv i fem minuter

Håll RFID-korten framför RFID-kortläsaren efter varandra.

De inlärda RFID-UID:erna visas i parametern "List of entries in FLL". Maximalt 80 RFID-UID visas.

Klicka på knappen "Save & Restart" när konfigurationen är slutförd.

Lära in RFID-kort genom att ange RFID-UID:erna

Du måste känna till UIDs för RFID-korten.

▶ Gå till menyn "Operator" och ställ in följande parametrar:

Parameter Inställning
Local fixed authorization list (FLL)	► Välj "On".
FLL learning mode	► Välj "Off".
List of entries in FLL	► Ange RFID-UID:er.■ Anges på följande sätt:UID1:UID2:UID3 ...■ Max. 80 RFID-UID:er visas

Klicka på knappen "Save & Restart" när konfigurationen är slutförd.

Radera RFID-kort

▶ Radera alla posterna för parametern "List of entries in FLL".
▶ Klicka på knappen "Save & Restart".
▶ Lära in laddningsberättigade RFID-kort.
▶ Klicka på knappen "Save & Restart".

6.2.3 Driftsätt "Backend-system"

Enheten kan anslutas till ett backend-system via mobilnätet eller via Ethernet. Driften av enheten sker via backend-systemet.

Det går inte att ansluta till ett backend-system via USB eller WLAN.

För anslutning via mobilnätet behövs ett mikro-SIM-kort.

Sätt i SIM-kortet.
→ "6.3 Sätta i SIM-kort"

För anslutning via Ethernet behövs en Internetanslutning via det lokala nätverket. Denna anslutningstyp fungerar endast tillsammans med OCPP-J 1.6.

▶ Gå till menyn "Settings" och ställ in följande parametrar:

Parameter Inställning/beskrivning
Connection Type	► Välj "GSM" eller "Ethernet".
Free charging ► Välj "Off".
Access Point Name (APN)	Namn för accesspunkten för mobilnätet
APN Username Användarnamn för accesspunkten för mobilnätet
APN Password	Lösenord för accesspunkten för mobilnätet
OCPP Mode	Val av OCPP-kommunikationsprotokoll
Om "OCPP Mode" = "OCPP-S 1.5" eller "OCPP-S 1.6":
SOAP OCPP URL of Backend (Standard OCPP)	URL-adress för backend-systemet
Om "OCPP Mode" = "OCPP-J 1.6":
WebSocket JSON OCPP URL of Backend	WS/WSS-URL för OCPP-backend-systemet
HTTP Basic Authentication password	■ Endast när "Connection type" = "Ethernet"■ Ett tomt fält förhindrar HTTP-grundautentiseringen
Om "OCPP Mode" = "OCPP-B 1.5" eller "OCPP-B 1.6": Inte relevant för enheten
Hostname (Binary OCPP)	Inte relevant för enheten.
Portnumber (Binary OCPP)	Inte relevant för enheten.

■ Information om APN tillhandahålls av din mobiloperatör.
Information om OCPP och lösenordet för HTTP-grundautentisering tillhandahålls av din backend-systemoperatör.

▶ Klicka på knappen "Save".
Gör ytterligare önskade inställningar i menyn "Operator" vid behov, t.ex. ange PIN-koden för SIM-kortet.
Klicka på knappen "Save & Restart" när konfigurationen är slutförd.

6.2.4 Driftsätt "Nätverksansluten"

Flera enheter kopplas samman via Ethernet. Därmed kan man styra lokal belastningsstyrning och en anslutning till backend-systemet upprättas för alla nätverksanslutna enheter (via en gateway).

Förutsättningar:

Villbehörsetet för anslutning av flera enheter till ett lokalt nätverk är inbyggt.

Flera enheter är sammankopplade med varandra.

Installationsmanual för tillbehörsetet.

6.2.5 Ställ in max. laddningsström

▶ Gå till menyn "Settings" och ställ in följande parametrar:

Gör ytterligare önskade inställningar i menyn "Operator".

Klicka på knappen "Save & Restart" när konfigurationen är slutförd.

6.2.6 Ytterligare inställningar

I menyn "Operator" finns ytterligare inställningar utöver parametrarna i menyn "Settings".

Webbgränssnittet omfattar vissa inställningar som enheten saknar stöd för. I kapitlet "3 Produktbeskrivning" > "Specifikationer" finns en översikt över tilenhetens funktioner.

Block 1: backend-system

Parameter Beskrivning Krävs för ... Anmärkning
OCPP ChargeBoxIdentity (ChargePointID)	Identifiering av laddningspunkten som skic-kas till backend-systemet	Backend-system	Identifieringen måste vara identisk i backend-systemet

Block 2: backend-system, mobilnät, nätverk

Parameter Beskrivning Krävs för ... Anmärkning
Connection Type Anslutningstyp till backend-systemet			Förinställning: "GSM"
Access Point Name (APN)	Namn för accesspunkten för mobilnätet	Backend-system/mobilnät	■ Endast relevant om "Connection Type" = "GSM"■ Informationen till-handahålls av din backend-systemoperatör.
APN Username	Användarnamn för accesspunkten för mobilnätet
APN Password	Lösenord för accesspunkten för mobilnätet

SIMcard PIN Number PIN för upplåsning av SIM-kortet		Endast om SIM-kortet är låst med en PIN-kod
Network selection mode Automatiskt eller manuellt val av mobiloperatör		Förinställning: "AUTO"
Modem Access Technology Val av mobilstandard Förinställning: "AUTO"
Scan network operators at boot För inställning om tillgängliga mobiloperatörer ska visas	Mobilnät	Förinställning: "Off"
Requested Network operator Namn på mobiloperatören som ska användas i manuellt läge		Endast relevant om "Network selection mode" = "Manual"
Network operator name format För inställning om formatet för namnet på mobiloperatören är alfanumeriskt eller numeriskt
WAN router Åtkomst från Ethernet-gränssnittettill WAN-gränssnittet (GSM)	Nätverk

Block 3: nätverksanslutning via Ethernet

Parameter Beskrivning Krävs för ... Anmärkning
Mode for ethernet configu-ration	Läge för nätverkskonfiguration av laddpunk-ten		Förinställning: "Auto (DHCP)"
DHCP client hostname Värdnamn som skickas tillsammans med DHCP-kraven till DHCP-servern
DHCP client request retries Antal gånger som DHCP-kraven upprepas		Förinställning: "10"
DHCP client request timeout	Timeout för DHCP-kraven (i sekunder)		Förinställning: "10"
DHCP client request delay	Väntetid mellan DHCP-kraven (i sekunder)		Förinställning: "10"
Static network configuration IP	IP-adress vid tilldelning av statiska IP-adresser	Nätverk	■ Endast relevant om "Mode for ether-net configuration" = "Manual config"
Static network configuration netmask	Nätverksmask vid tilldelning av statiska IP-adresser		■ Uppgifterna om den statiska IP-adressen ska väljas beroende av routern/switchen.
Static network configuration gateway	Gateway-adress vid tilldelning av statiska IP-adresser
Static network configuration DNS	DNS-serveradress vid tilldelning av statiska IP-adresser

Block 4: nätverksanslutning via WLAN – Det är inte möjligt att sammankoppla flera enheter via WLAN.

Parameter	Beskrivning	Krävs för ...	Anmärkning
WLAN SSID		Inte relevant för enheten
WLAN password		Inte relevant för enheten
Mode for WLAN configuration		Inte relevant för enheten
DHCP client hostname		Inte relevant för enheten
DHCP client request retries		Inte relevant för enheten
DHCP client request timeout		Inte relevant för enheten

DHCP client request delay Inte relevant för enheten

Static network configuration IP Inte relevant för enheten

Static network configuration netmask Inte relevant för enheten

Static network configuration gateway Inte relevant för enheten

Static network configuration DNS Inte relevant för enheten

Block 5: USB-nätverk

Parameter Beskrivning Krävs för ... Anmärkning
Static USB network configuration additional IP Inte relevant för enheten
Static USB network configuration gateway Inte relevant för enheten
Static USB network configuration DNS Inte relevant för enheten

Block 6: backend-system, nätverk

Parameter Beskrivning Krävs för ... Anmärkning
Public address of the ChargePoint	Offentlig IP-adress för laddningspunkten	Backend-system
Mode for selecting the public address of the ChargePoint	Läge för urvalstyp för offentlig IP-adress för laddningspunkten
WAN router password Lösenord för åtkomst till WAN-routern Nätverk
SSL Strictness as client SSL-autentisering som klient			Informationen tillhan-dahålls av din backend-systemoperatör
SOAP OCPP Server Port of ChargePoint (Standard OCPP)	TCP-serverport för inkommande anslutnin-gar från backend-systemet	Backend-system
SSL mode as server	SSL-funktion och autentisering som server
Backend connection timeout	Tid tills ett felmeddelande visas efter att anslutningen till backend-systemet har avbrutits eller inte kunde upprättas	Laddnings-system	Endast relevant om "Display backend dis-connect as error" = "On"
Display backend disconnect as error	För inställning om felet "Backend disconnected" ska visas		Om felet visas, blinkar LED:n "Störning" på enheten

Block 7: autentisering, backend-system

Parameter	Beskrivning	Krävs för ...	Anmärkning
OCPP Mode	Val av OCPP-kommunikationsprotokoll		Informationen tillhandahålls av din backend-systemoperatör
SOAP OCPP URL of Backend (Standard OCPP)	URL-adress för backend-systemet	Backend-system	■ Informationen tillhandahålls av din backend-systemoperatör
Backend Whitelist (SOAP)	Lista över IP-adresser som får skic-ka kommandon till enheten		■ Endast vid "OCPP-S 1.5" och "OCPP-S 1.6"
Hostname (Binary OCPP)	DNS-värdnamn eller IP-adress för binära OCPP-proxyservrar för backendsystemet	Laddnings-system	Inställningen måste lämnas tom
Portnumber (Binary OCPP)	TCP-port för proxyservern för binär OCPP-kommunikation med backendsystemet		Förinställning: "444"
WebSockets JSON OCPP URL of the Backend	WS/WSS-URL för OCPP-backend-systemet	Backend-system	■ Endast vid "OCPP-J 1.6".■ ID för laddningspunkten läggs till automatiskt vid anslutning till backend-systemet
WebSockets keep-alive interval	WebSockets-Keep-Alive-intervall (i sekunder)		■ Värdet "0" förhindrar Keep-Alive-intervallet■ Informationen tillhandahålls av din backend-systemoperatör
HTTP Basic Authentication pass-word	Lösenord för HTTP-grundautentisering		■ Endast när "Connection type" = "Ethernet"■ Ett tomt fält förhindrar HTTP-grundautentiseringen.■ Informationen tillhandahålls av din backend-systemoperatör
Tcp Watchdog Timeout	Tid till en omstart utförs efter att anslutningen till backend-systemet har avbrutits eller inte kunde upprättas	Laddnings-system	Värdet "0" förhindrar att enheten startas om
Enable cache Inställning för om en intern cache ska användas för RFID-UID		Auktorisering	"Off": RFIDs läggs inte till i den interna cachen
List of entries in cache	Lista med de RFID-UIDs som finns i den interna cachen		■ Anges på följande sätt: UID1:UID2:UID3...■ Max. 80 RFID-UIDs
Cache expiry mode Förfallodatum för cacheposter om OCPP-förfallodatum inte har bestämts av backend-systemet			Förinställning: 2038 (största tillåtna sys-temtid)
Cache learning mode Aktiverar inlärning av RFID-UID:er via RFID-kortläsaren. Posterna spa-ras i den interna cachen.			Funktionen är aktiv i fem minuter
Local fixed authoriza-tion list (FLL)	Inställning för om en lokal behö-righetslista för RFID-UIDs ska användas
List of entries in FLL Lista med RFID-UIDs i den lokala behörighetslistan			■ Anges på följande sätt: UID1:UID2:UID3...■ Max. 80 RFID-UID:er visas
FLL learning mode Aktiverar inlärning av RFID-UID:er via RFID-kortläsaren. Posterna spa-ras i den lokala behörighetslistan.			Funktionen är aktiv i fem minuter
RFID Tag letter case Inställning för hur RFID-UIDs ska bearbetas av taghanteringen		Auktorisering	Informationen tillhandahålls av din backend-systemoperatör
Send Authorize for RemoteStart	Inställning för om enheten ska skicka ett OCPP-behörighetsmeddelande till backend-systemet efter att den tagit emot ett OCPP RemoteStart-kommando	Backend-system
Stop Transaction Mode	Inställning för hur enheten ska göra i slutet av en transaktion	Laddnings-system	"Normal": låser upp och avslutar transaktionen när stickkontakten lossas från fordonet (ställ in för enheter med fast ansluten laddkabel)
Restart transaction after power loss	Inställning för om en transaktion ska fortsättas efter ett strömavbrott
Send informative StatusNotifications	Inställning för om informativa OCPP-statusmeddelanden ska skickas till backend-systemet	Backend-system	T.ex. temperaturrapporter
Send error StatusNotifications	Inställning för om felrelaterade OCPP-statusmeddelanden ska skickas till backend-systemet
Send USB error StatusNotification	Inte relevant för enheten
Strategy for StatusNotification state transitions	Inställning för under vilka villkor laddningspunkten ska kopplas om till status "Occupied" (upptagen)	Backend-system	■ Endast vid "OCPP-S 1.5" ■ "Occupied on Charging": upptagen när en auktorisering finns och en laddkabel är ansluten ■ "Occupied on Authorized/Plugged": upptagen när laddningspunkten är auktoriserad eller en laddkabel/ett for-don är anslutet
Preparing until state C (OCPP 1.6)	Inställning för under vilka villkor laddningspunkten ska kopplas om till status "Charging" (laddning)		■ Endast vid "OCPP-S 1.6" och "OCPP-J 1.6" ■ "On": laddning är fordonet är status C ■ "Off": laddning när fordonet är status B eller C
Allow long get configuration keys	Inställning för om OCPP-nyckeln får innehålla mer än 500 tecken

Block 8: laddningsinställning

Parameter Beskrivning Krävs för ... Anmärkning
Free charging Laddning utan auktorisering. Laddningen startas direkt när ett fordon ansluts
Free charging mode Inställning av OCPP-beteendet Endast när "Free		Auktorisering	charging" = "On"
Rfid Tag for Free Charging with OCPP Full, fixed rfid modes	RFID UID för läget "Full fixed Rfid"
If in doubt allow charging Laddning i nödfall, om det inte finns en anslutning till backend-systemet

Block 9: laddningsström

Parameter Beskrivning Krävs för ... Anmärkning
Operator Current Limit (A) Maximal laddningsström Laddningssystem

Block 10: dynamisk belastningsstyrning (DLM)

Parameter Beskrivning Krävs för ... Anmärkning
Dynamic Load Management	Ställer in funktionen för laddningspunkten i ett DLM-nätverk för belastningsstyrningen
DLM Network Id	Inställning, till vilket DLM-nätverks-ID som laddningspunkten har tilldelats		Format: godtyckligt tal mellan 0 och 255
DLM Master IP and port	IP-adress för DLM-mastern som laddningspunkten styr. Dessutom kan porten anges	Laddnings-system
Disable Discovery Broadcasting	Inställning om Discovery Broadcasting ska vara avaktiverad på DLM-master		Vid tilldelning av statiska IP-adresser måste den här parametern ställas in på "On"
DLM Algorithm Sample Rate	Tid det tar för att beräkna algoritmen
Allow EV Wakeup	Inställning, om laddningsström fortfarande ska erbjudas efter att bilen har laddats
EVSE Sub-Distribution Limit (L1/L2/L3) [A]	Nätanslutningsström, som maximalt står till förfogande för belastningsstyrningen		t.ex. märkström för säkringen i nätanslutningsledningen
Operator EVSE Sub-Distribution Limit (L1/L2/L3) [A]	Övre strömgräns för belastningsstyrningen. Värdet kan ändras under drift (t.ex. tillfälligt från backendsystemet)		Detta värde är mindre än eller lika stort som "EVSE Sub-Distribution Limit"
External Input 1 Config	Inte relevant för enheten
Ext. Input 1 Current Offset (L1/L2/L3) [A]	Inte relevant för enheten
External Input 2 Config	Inte relevant för enheten
Ext. Input 2 Current Offset (L1/L2/L3) [A]	Inte relevant för enheten
External Meter Support	Inställning som anger om en extern elmätare har anslutits för övriga förbrukare		Elmätaren måste vara ansluten via Ethernet-kabel till routern/switchen.
Main Distribution Limit (L1/L2/L3) [A]	Övre strömgräns för belastningsstyrning och för övriga förbrukare		■ Endast när "External Meter Support" = "On" ■ Detta värde är högre än "EVSE Sub-Distribution Limit"
External Load Headroom (L1/L2/L3) [A]	Säkerhetsmarginal för diskontinuerliga förbrukare (i A). Om man subtraherar detta värde från värdet i parametern "Main Distribution Limit (L1/L2/L3) [A]" får man den maximal övre strömgrän-sen för laddningsinfrastrukturen.		Endast när "External Meter Support" = "On"
External Load Fallback (L1/L2/L3) [A]	Övre strömgräns om det inte finns någon anslut-ning till extern elmätare		Endast när "External Meter Support" = "On"
External Meter Location	Inställning av hur den externa elmätaren är ansluten		■ Endast när "External Meter Support" = "On" ■ "Including EVSE Sub-Distribution": Registrerar laddningspunkter och övri-ga förbrukare ■ "Excluding EVSE Sub-Distribution": Registrerar endast laddningspunkter
External Load Averaging Length [sec]	Inställning av tiden (i sekunder), som ska användas för medelvärdesbildning av de externa elmä-tarna		■ Endast när "External Meter Support" = "On" ■ Förinställning: "5"
Current Imbalance Prevention	Inställning, om snedbelastning ska begränsas. De enskilda fasströmmarna begränsas så att differensen mellan de enskilda fasströmmarna inte överskrider värdet under "Current Imbalance Limit"
Current Imbalance Limit	Maximal differens mellan de enskilda fasströmmarna (i A)		Endast när "Current Imbalance Prevention" = "On"
Minimum Current Limit [A]	Nedre strömgräns, som inte underskrids vid laddningen
Disconnected Limit [A]	Strömgräns, om det inte finns någon anslutning till DLM-nätverket
Clear persistent DLM slave DB	Raderar databasen över kända DLM-satelliter Databasen måste raderas om en DLM-satellit tas ur drift

Block 11: elmätare

Parameter Beskrivning Krävs för ...	Anmärkning
Reset Meter Value Behaviour (S0 and internal meter)	Återställning av elmätaren vid varje laddning	Backend-system
Send signed meter values Inte relevant för enheten
The format of signed meter values	Inte relevant för enheten
Send the meter's public key to HTB backend	Inte relevant för enheten
Data transfer for Tariff And Total Usage	Inställning för om information om priser och energiförbrukning		Informationen tillhandahålls av din backend-systemoperatör
Meter values sampled data (OCPP)	Lista över parametrar som skic-kas från elmätaren via OCPP under en laddning
Meter Value Sample Interval (OCPP)	Intervall (i sekunder) för över-föringen av värdena för "Meter values sampled data (OCPP)"	Backend-system
Meter values aligned data (OCPP)	Lista över parametrar som skic-kas från elmätaren via OCPP oberoende av laddningen
Clock aligned data interval (OCPP)	Intervall (i sekunder) för över-föringen av värdena för "Meter values aligned data (OCPP)"
Meter configuration (Second) Val av en extern elmätare för övriga förbrukare		Endast när "External Meter Support" = "On"
IP address of second meter IP-adress till den externa elmätaren	Laddningssystem
Port number of Second Meter Den externa elmätarens port-nummer		Förinställning: "502"
Pulses per kWh (Second S0 meter)	Inte relevant för enheten

Block 12: övrigt

Parameter Beskrivning Krävs för ... Anmärkning
HLC 15118 configuration Aktiverar kommunikationen enligt ISO 15118		ISO 15118	Endast modellerna Professional+7,4 / 22 PnC
Use of SA Schedule in 15118 HLC	Gör det möjligt att skicka vidare lastprofilen till fordonet som har ställts in av driftsansvarig (sekundär aktör) på laddningspunkten via Smart Charging Profil
Extra HLC 15118 logging Aktiverar registreringen av in- och utmatningsflödena för ISO 15118-kommunikationen. Loggningen sparas i filen hlc_log.csv
Power source voltage Märkspänning mellan ytterledare och neutralledare
Phases connected to the ChargePoint	Antal anslutna faser på enheten
Phase rotation of the ChargePoint	Rotationsriktning för faserna L1, L2 och L3 Endast relevant	Laddnings-system	vid trefasdrift
Tilt detection Inställning av lutningsidentifieringen
Randomize charging after power loss	Slumpmässig fördröjning efter strömavbrott för att undvi-ka spänningstoppar
Language of Display Inte relevant för enheten
UTC time for housekee-ping reboot	Tid för omstart av enheten	Laddnings-system	En omstart sker var 30:e dag
Vehicle connection timeout	Tillåten tid mellan auktorisering och anslutning av fordo-net till enheten innan en laddning startas
Lock Actuator only if authorized	Låsning av laddningskontakten först efter auktorisering
Permanently locked cable	Permanent låsning av laddningskontakten
Temperature Report Delta	Temperaturändring (i °C) som krävs för att skicka en tem-peraturrapport till backend-systemet	Backend-system
RCMB Delta Differensströmändring (i 0,1 mA) som krävs för att skicka ett OCPP-statusmeddelande till backend-systemet
Energy management from second meter	Energistyrning via en extern mätare	Laddnings-system
Current limit for ener-gy management from second meter	Strömbegränsning (i A) för energistyrning via en extern mätare
Energy management from external input	Energistyrning via en extern brytkontakt
Current limit for ener-gy management from external input	Strömbegränsning (i A) för energistyrning via en extern brytkontakt
Operator Password Lösenord för webbgränssnittet
USB Installer Password Inte relevant för enheten
State page password protection	Aktiverar lösenordsskyddet för sidan "State"
Led color scheme Färgschema för LED-infofältet		Laddnings-system
HMI beep Aktiverar den akustiska signalgivaren
Log Level Dataloggbokens omfång

6.3 Sätta i SIM-kort

Risk för att skada komponenterna

Komponenter eller laddningsstationen kan skadas av elektrostatiska urladdningar.

- Vidrör en jordad metalldel innan du sätter in SIMkortet.

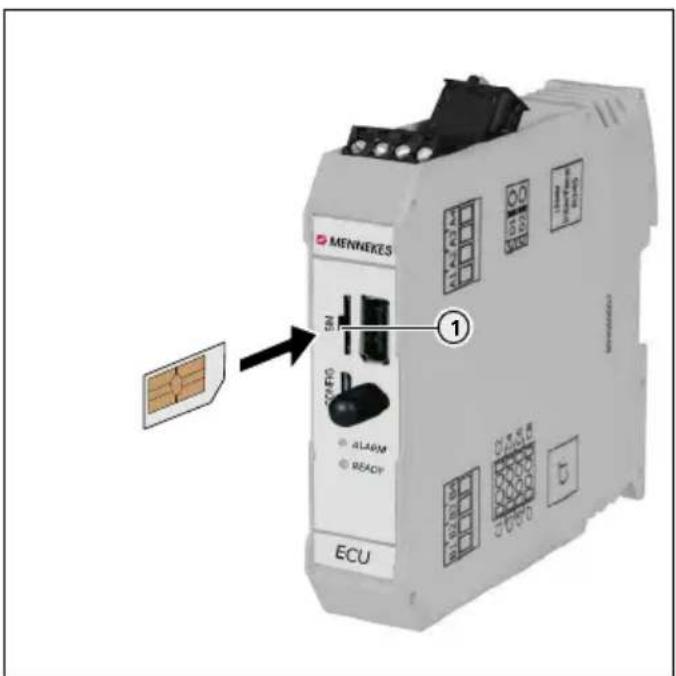

MENWEKES 2M 1 4LAM READY ECU

Bild 16: Sätta i SIM-kort

▶ Sätt in SIM-kortet i micro-SIM-uttaget (1).

6.4 Starta enheten

ARA

Risk för elstöt på skadade enheter

Vid användning av en skadad enhet kan personer skadas allvarligt eller dödas vid elstötar.

▶ Använd inte enheten om den har skador.
Markera den skadade enheten så att den inte används av andra personer.
- Åtgärda genast skadorna.
▶ Ta enheten ur drift vid behov.

Förutsättning:

■ Enheten är korrekt installerad.
■ Enheten är i korrekt skick.
■ Endast varianter Professional(+) E 7,4 / 22:

Nödvändig säkerhetsutrustning (jordfelsbrytare, automatsäkringar, vid behov arbetsströmutlösare) är installerade i husinstallationen enligt gällande nationella föreskrifter samt fungerar och är tillkopplade.

→ "5.3.2 Montera säkringar"
■ Enheten har kontrollerats enligt IEC 60364-6 samt respektive gällande nationella föreskrifter (t.ex. DIN VDE 0100-600 i Tyskland) vid den första idrifttagningen.
→ "6.6 Kontrollera enheten"

▶ Tillkoppla och kontrollera matarspänningen

→ "6.5 Övervaka spänningsförsörjningen"

VED:en "Standby" på LED-infofältet lyser.

6.5 Övervaka spänningsförsörjningen

Enheten övervakas av ett fasföljdsrelä. Det övervakar spänningsförsörjningens tre faser (L1, L2, L3) och neutralledare (N) för korrekt fasföljd, fasbortfall samt underspänning.

Drifttillständsindikator

Tre faser, högerroterande fält:

▶ Använd klämmorna L1, L2, L3, N, PE.
▶ Ställ in potentiometerns relä på 3.

Den gröna LED:en lyser.

Tre faser, vänsterroterande fält:

Använd klämmorna L1, L2, L3, N, PE.
▶ Ställ in potentiometerns relä på 3.

Den gröna lysdioden blinkar.

En fas:

▶ Använd klämmorna L1, N, PE.
▶ Ställ in potentiometerns relä på 1.

Den gröna LED:en lyser.

Utvärderingen av reläpotentiometern sker endast en gång när matarspänningen lagts på.

6.6 Kontrollera enheten

Kontroll enligt IEC 60364-6 samt respektive gällande nationella föreskrifter (t.ex. DIN VDE 0100-600 i Tyskland)

Gör en kontroll av enheten enligt IEC 60364-6 samt motsvarande gällande nationella föreskrifter vid den första idrifttagningen (t.ex. DIN VDE 0100-600 i Tyskland). Kontrollen kan utföras med MENNEKES testdosa och ett testinstrument för standardtester. MENNEKES testdosa simulerar kommunikationen med fordonet. Testdosor kan beställas som tillbehör från MENNEKES.

▶ Innan enheten aktiveras ska en kontroll utföras enligt gällande standard.

Bruksanvisning för testdosan.

6.7 Stänga enheten

!BS

Skador på enheten på grund av klämda komponenter eller klämd kabel

Om komponenter eller kabeln kläms när enheten stängs, kan skador och felfunktioner orsakas.

• Kontrollera när enheten stängs att inga komponenter eller kabeln kläms.
• Fixera vid behov komponenter eller kabeln.

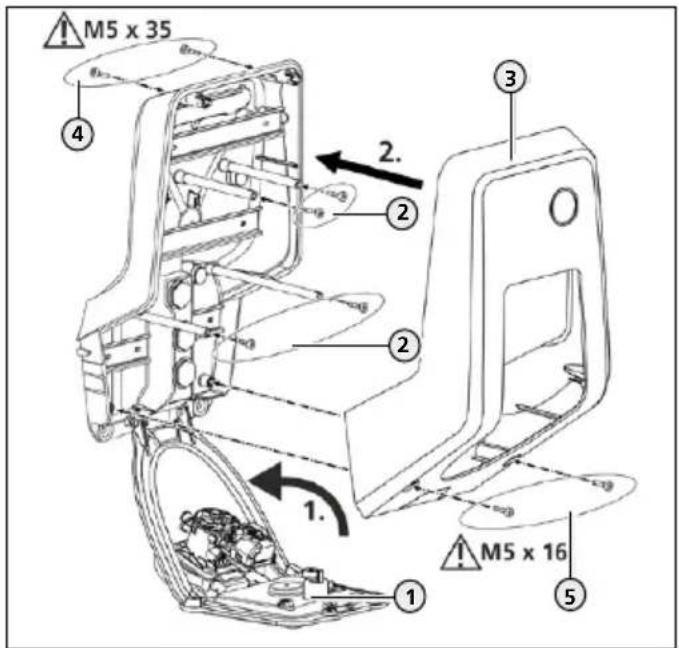

M5 x 35 4 2. 2 2 1. 1 M5 x 16 3 5

Bild 17: Stänga enheten

▶ Fäll upp frontpanelen (1) och fäst den med skruvarna (2).
Montera höljets överdel (3) och fäst den med skruvarna (4) och (5). Använd den bifogade, korta insexnyckeln.

Skruv Åtdragningsmoment
(2) 0,5 Nm
(4) 1,2 Nm
(5) 1,2 Nm

7 Manövrering

7.1 Auktorisering

Användning av enheten är beroende på konfigurationen med föregående auktorisering. Det finns följande möjligheter:

■ Auktorisering krävs inte. Alla användare kan ladda.

■ Auktorisering med RFID.

■ Alla användare med ett RFID-kort kan ladda.

- Alla användare vars RFID-kort är aktiverat kan ladda.

■ Auktorisering med backend-system.

■ Auktoriseringen sker beroende på ett backend-system, t.ex. med ett RFID-kort, en smartphoneapp eller ad hoc (t.ex. direct payment).
■ Endast variant Professional+ 7,4 / 22 PnC:

Auktorisering genom kommunikation mellan enhet och fordon enligt ISO 15118.Förutsättning: Ditt for- don och backendsystem stöder ISO 15118.

Symbolen "Standby" lyser på LED-infofältet.

▶ Auktoriseringen beror på konfigurationen:
▶ Auktorisering med RFID: håll RFID-kortet framför RFID-kortläsaren.
▶ Auktorisering med backend-system: följ anvisningarna från det aktuella backend-systemet.
▶ Auktorisering enligt ISO 15118: Anslut laddkabeln till fordonet och ev. enheten.
▶ Beakta anvisningarna på enheten (t.ex. scanna QR-kod).
Informationen kontrolleras. Symbolen "Väntetid" visas på LED-infofältet.
Auktoriseringen lyckades. Laddningen kan startas.

i

Om laddningen inte startas inom aktiveringstiden, återställs auktoriseringen och enheten kopplas om till status "Standby". Auktoriseringen måste göras om.

Om auktoriseringen inte lyckas kan följande problem föreligga:

Problem Lösning
Okänt kundnummer.	► Skapa kund i backend-systemet.
Kontot är inte aktiverat.	► Kontrollera inställningarna i backend-systemet.► Kontrollera att kunden är aktiverad i backend-systemet.
Ingen kommunikation mellan enhet och backend-systemet.	► Upprepa auktoriseringsprocessen.

SV

7.2 Ladda fordon

WARNING

Risk för personskador på grund av otillåtna hjälpmedel Vid användning av adapterkontakter, förlängningskablar eller extra laddningskablar tillsammans med enheten finns risk för elstöt eller kabelbrand.

Använd endast laddningskablar som är avsedda för fordonet och enheten.
Använd aldrig adapterkontakter, förlängningskablar eller extra laddningskablar för att ladda fordonet.

Auktoriseringen har utförts.

• Kontrollera att fordonet och laddningskabeln är lämpliga för mod 3-laddning.
  ▶ Linda upp laddningskabeln helt.

På varianten med laddningsuttag med fällbart lock:

▶ Fäll upp locket.

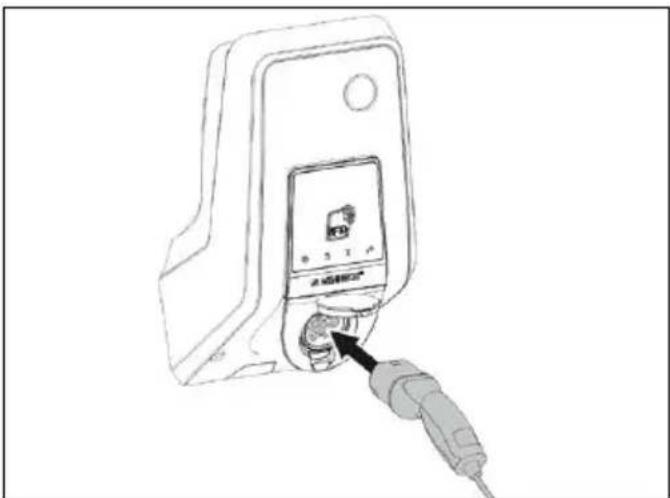

▶ Sätt in laddningskontakten helt i laddningsuttaget på enheten.

Vid varianter med ladduttag med slutare:

Sätt i kontakten korrekt i ladduttag på enheten. Den gråa ringen pekar genom sin kontur mot kontaktens uppriktning.
▶ Vrid ladduttaget 60° moturs för att öppna slutaren.
När slutaren har öppnats sätter du i laddkontakten helt i ladduttaget.

Laddningskontakten låses automatiskt fast och laddningen startar.

Om laddningen inte startar kan det finnas följande problem:

Problem Lösning

Det går inte att låsa fast laddningskon-takten.

• Kontrollera om det finns främmande föremål i laddningsuttaget.
• Kontrollera laddningskabeln och byt vid behov.

Avsluta laddningen

iBS

Dragspänning i laddningskabeln kan leda till kabelbrott och andra skador.

Håll alltid direkt i stickkontakten när du drar ut laddningskabeln ur laddningsuttaget.

Avsluta laddningen på fordonet eller genom att hålla RFID-kortet framför RFID-kortläsaren.
Håll i stickkontakten och dra ut laddningskabeln ur laddningsuttaget.
▶ Sätt på skyddslocket på laddningskabeln.
Häng upp eller förvara laddningskabeln så att den inte bryts.

Det går inte att dra ut laddningskabeln

Om det inte går att dra ut laddningskontakten t.ex. efter ett strömavbrott gick det inte att låsa upp laddningskontakten i enheten. Laddningskontakten måste låsas upp manuellt.

Låt en behörig elektriker låsa upp laddningskontakten i nödfall.
→ "9.3 Lås upp laddningskontakten i nödfall"

7.3.1 Återinkoppla Jordfelsbrytare och automatsäkring

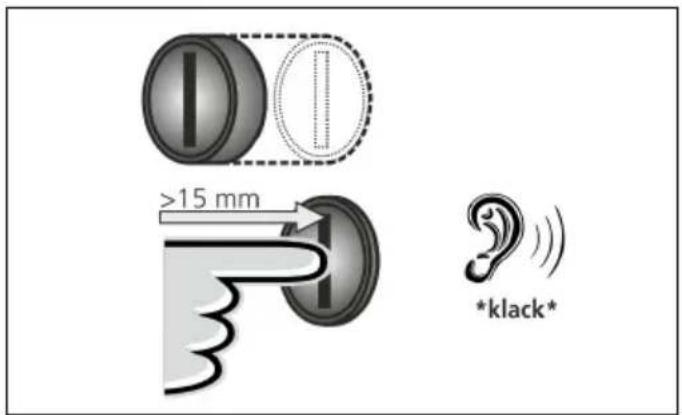

Bild 19: Återinkoppla Jordfelsbrytare och automatsäkring

- Tryck in multifunktionsknappen till ändläget (> 15 mm).
- Jörfelsbrytaren och automatsäkring är nu återinkoppplade.

7.3.2 Kontrollera jordfelsbrytare

• 8-10 mm

90°

Sätt i en spårskruvmejsel som är 8–10 mm bred i spåret i multifunktionsknappen.
▶ Vrid multifunktionsknappen 90° moturs.
▶ Tryck in multifunktionsknappen i ca två sekunder (> 5 mm).

Om jordfelsbrytaren fungerar:

Jörfelsbrytaren löser ut.

Störningsindikatorn på LED-infofältet blinkar rött.

▶ Koppla åter till jordfelsbrytaren.

→ "7.3.1 Återinkoppla Jordfelsbrytare och automatsäkring"

8 Skötsel

8.1 Underhåll

ARA

Risk för elstöt på skadade enheter

Vid användning av en skadad enhet kan personer skadas allvarligt eller dödas vid elstötar.

Använd inte enheten om den har skador.
- Markera den skadade enheten så att den inte används av andra personer.
Se till att skadorna omgående åtgärdas av en behörig elektriker.
Se vid behov till att enheten tas ur drift av en behörig elektriker.

SV

Regelbundet kontroll- och underhållsarbete ger en störningsfri och säker drift av enheten och ökar dessutom dess livslängd.

Eventuella felkällor kan på så sätt upptäckas tidigt och faror kan undvikas. Om skador på enheten fastställs måste dessa direkt repareras av en behörig elektriker.

- Kontrollera enheten dagligen resp. vid varje laddning beträffande driftberedskap och yttre skador.

Exempel på skador:

■ Defekt hölje/frontpanel (t.ex. kraftig deformation, sprickor, brott)
■ Defekta eller saknade komponenter (t.ex. skydd, lock)
■ Säkerhetsdekalerna är oläsliga eller saknas.

Ett underhållsavtal med en ansvarig servicepartner säkerställer regelbundna kontroller.

Serviceintervall

Följande arbeten får endast utföras av behörig elektriker.

Välj serviceintervall med hänsyn till följande aspekter:

■ Enhetens ålder och tillständ
■ Omgivningsförhållanden
■ Användning
■ Senaste kontrollprotokoll

Underhåll måste utföras i minst följande intervall:

Komponent Underhållsarbete
Varje halvår
Elektrisk kopp-lings- och säker-hets-utrustning	Kontrollera jordfelsbrytare, auto-matsäkring osv. beträffande visuella brister.Kontrollera jordfelsbrytarens funkti-on.
Höljets insida	Kontrollera enheten beträffande ren-het. Rengör enheten vid behov.
Höljets utsida	Kontrollera enheten beträffande ska-dor och brister.Kontrollera enheten beträffande ren-het. Rengör enheten vid behov.→ "8.2 Rengöring"
Laddningskabel(vid variant med fast ansluten laddningskabel)	Kontrollera laddningskabeln beträf-fande brister och skador (t.ex. kabeln knäckt, sprucken).Gör om mätningar och kontroller enligt gällande nationella föreskrifter (t.ex. VDE 0701/702 i Tyskland).
LED-infofält	Kontrollera LED-infofältet beträffan-de funktion och läsbarhet.

Komponent Underhållsarbete

Varje halvår

Laddningsuttag(vid variantermed laddningsuttag)	Kontrollera locket eller slutare beträffande funktion och lätt gång.
	Kontrollera kontaktuttaget i laddningsuttaget beträffande smuts och främmande föremål. Rengör laddningsuttaget och ta bort främmande föremål vid behov.

Komponent Underhållsarbete

Varje år

Kopplingsplintar Kontrollera matarkabelns kopplingsplintar. Dra åt kopplingsplintarna vid behov.

Enhet Upprepa mätningarna och kontrollerna enligt IEC 60364-6 samt respektive gällande nationella föreskrifter (t.ex. DIN VDE 0105-100 i Tyskland).

• Åtgärda skador på enheten korrekt.
  ▶ Dokumentera underhållet.
  ▶ Beställ vid behov underhållsprotokoll från MENNEKES.
  → "1.1 Service"

8.2 Rengöring

FARA

Livsfara på grund av elstöt

Enheten innehåller elektriska komponenter som står under hög spänning. Vid felaktig hantering, särskilt i samband med fukt, vid öppna höljen, skadas personer allvarligt av elstöt.

▶ Rengör endast enheten utvändigt.
Håll enheten och skyddsutrustning stängda.

9 Felsökning

ABS

Materiella skador på grund av felaktig rengöring

Vid felaktig rengöring kan materiella skador uppstå på höljet eller komponenter.

▶ Undvik rinnande vatten och se till att inte något vatten

kommer in i spänningsförande delar.

▶ Använd inte högtryckstvätt.

Använd endast hjälpmedel (t.ex. borstar, rengöringsmedel) som är lämpliga för plast.
Använd inga aggressiva rengöringsmedel eller kemikalier.

Enheten kan torrengöras eller våtrengöras beroende på användningsvillkor och nedsmutsning. Rengöringen sker uteslutande utvändigt.

Tillvägagångssätt:

▶ Ta bort grovt damm och smuts med en borste med mjuk borst.
Fukta vid behov en ren trasa som är lämplig för plastytor och torka enheten noga.
▶ Rengör endast laddningskabeln när den inte är ansluten.

Det fasta programmet vidareutvecklas hela tiden så att nya uppdateringar står till förfogande efter en viss tid. Det aktuella fasta programmet erhåller du på begäran från MENNEKES.

→ "1.1 Service"

Om en störning inträffar, lyser resp. blinkar symbolen "Störning" på LED-infofältet. Enheten kan inte användas så länge som störningen inte har åtgärdats.

Möjliga störningar:

Beakta följande ordningsföljd vid felsökningen:

Avsluta laddningen och koppla från laddningskabeln.
- Kontrollera att laddningskabeln är lämplig.
Anslut laddningskabeln på nytt och starta laddninge
▶ Endast varianter Professional(+) 7,4 / 22 (PnC):

Återinkoppla Jordfelsbrytare eller automatsäkring.

→ "7.3.1 Återinkoppla Jordfelsbrytare och automatsäkring"

Kontakta ansvarig servicepartner om störningen inte kunde åtgärdas.

→ "1.1 Service"

9.1 Felmeddelanden

Följande arbeten får endast utföras av behörig elektriker.

Felmeddelandet kan visas med hjälp av webbgränssnittet.

Dét finns en nätverksanslutning.

→ "6.1 Ställa in anslutning till ECU"

Avläs felmeddelandet

▶ Ange http://192.168.123.123/operator i webbläsaren och gå till "State".

- På raden "Errors list" visas felmeddelandet i den andra kolumnen.

Exempel:

... ... ...
Errors list	Residual current detected via sensor	...
... ... ...

Sök efter lösningsanvisningar för felmeddelandet

▶ Gå till "Documentation" > "Errors Documentation". I den andra kolumnen "Error activation message" listas alla felmeddelanden.
Sök efter det aktuella felmeddelandet i kolumnen "Error activation message" och följ lösningsanvisningarna i kolumnen "Corrective actions".

Exempel:

Vissa backend-system har ytterligare hjälp för felåtgärder.

9.2 Reservdelar

Vid behov av reserv- eller tillbehörsdelar för att åtgärda störningarna måste man först kontrollera att de nya delarna är exakt likadana som de gamla.

Använd endast originalreserv- och tillbehörsdelar som är tillverkade och/eller godkända av MENNEKES.
→ "1.1 Service"

9.3 Lås upp laddningskontakten i nödfall

Följande arbeten får endast utföras av behörig elektriker.

Om upplåsningsfunktionen slutar fungerar är det möjligt att laddningskontakten låses mekaniskt av ställdonet. Laddningskontakten kan inte dras ut och måste låsas up manuellt.

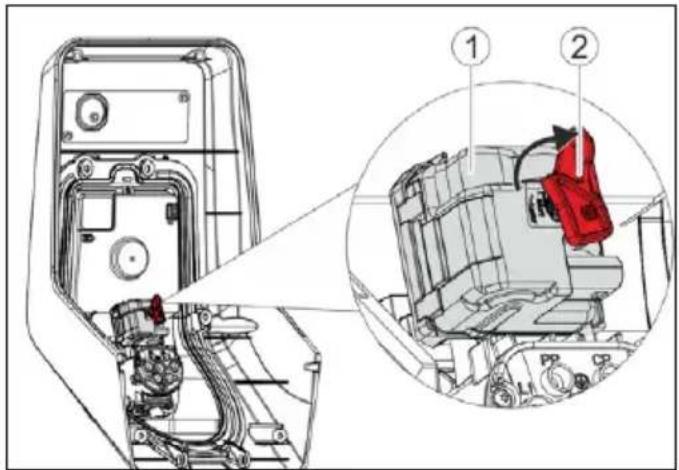

Bild 21: Lås upp laddningskontakten i nödfall

Sätt på det röda vredet (2) på ställdonets fyrkantsaxel (1). Det röda vredet sitter med ett buntband i närheten av ställdonet.

▶ Vrid det röda vredet på ställdonet med 90° medsols.
▶ Lossa laddningskontakten.

Ta bort det röda vredet och fäst det i närheten av ställdonet med ett buntband.

▶ Stäng enheten.
→ "6.7 Stänga enheten"

10 Urdrifttagning och demontering

Arbetsuppgifterna i det här kapitlet får endast utföras av behörig elektriker.

Ta enheten ur drift

▶ Öppna enheten.
→ "5.4 Öppna enheten"
▶ Koppla från matarkabeln.
▶ Lossa vid behov arbetsströmutlösarens kabel.

Demontera enheten

▶ Ta enheten ur drift.
▶ Ta av pluggar och skruvar.
▶ Lossa enheten från väggen.
▶ Ta ut kablarna från höljet.
▶ Stäng enheten.
→ "6.7 Stänga enheten"

11 Förvaring

Korrekt förvaring kan påverka och bevara enhetens driftsduglighet positivt.

▶ Rengör enheten före förvaring.
Förvara enheten rent och torrt i originalförpackningen eller med lämpligt förpackningsmaterial.
▶ Beakta tillåtna förvaringsvillkor.

Tillåtna förvaringsvillkor

Förvaringstemperatur -25 °C - + 40 °C
Genomsnittstemperatur under 1 dygn	< 35 °C
Relativ luftfuktighet Max. 95 %	(icke-kondenserande)

12 Avfallshantering

Enheten och förpackningen ska avfallshanteras korrekt när enheten har tagits ur bruk. Av miljöskyddsskäl ska de nationella lagstadgade föreskrifterna i användarlandet beaktas vid avfallshanteringen.

Elektronikavfall och batterier får inte avfallshanteras tillsammans med hushållsavfall.

• Avfallshantera förpackningsmaterialet i därför avsedd uppsamlingsbehållare.
  ▶ Gamla enheter och batterier lämnas in för avfallshantering till fackhandeln.

13 Tillbehör

Tillbehör, t.ex. skyddstak eller laddningskablar, finns på vår webbplats under rubriken "Tillbehör".

Begrepp Förklaring
Backend-system	Infrastruktur för styrning av laddningsstationer och hantering av personliga inloggningsuppgifter.
ECU Electronic Control Unit
	Enhet för styrning och kommunikation
MiD Measuring Instruments Directive
	Elmätare
Mod 3(IEC 61851)	Laddningsdriftsätt för fordon med kommunikationsgränssnitt till laddningsanslutningsdon typ 2.
RFID Auktorisering med RFID-kort till enheterna.
Typ 2(IEC 62196-2)	En- och trefasladdningskontakter med identisk kontaktgeometri för laddningseffekter mellan 3,7 och 44 kW AC.

Innholdsfortegnelse

Ladekabelen kan henges opp direkte på huset.

Ventetid: Ta av ladekabelen

Skader på apparatet pga. feil omgivelsesbetingelser

Feil omgivelsesbetingelser kan føre til skader på apparatet.

Montering på en stolpe av rustfritt stål eller betong

Ved behov kan apparatet monteres på en stolpe av rustfritt stål eller betong.

Montering på en sokkel

f Slå av strømforsyningen.

Skader på apparatet på grunn av manglende skruedeklser

Skader på komponenter

6.4 Slå på apparatet

ARE
