BRUKSANVISNING DEEBOT T30C ECOVACS

Bruksanvisningen finns på fler språk på: https://www.ecovacs.com.

Du finner bruksanvisningen på flere språk på: https://www.ecovacs.com.

När du använder en elektrisk apparat ska du alltid följa grundläggande försiktighetsåtgärder, inklusive följande:

LÄS ALLA INSTRUKTIONER INNAN DU ANVÄNDER DENNA APPARAT SPARA DESSA INSTRUKTIONER

1. Den här apparaten får användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller anvisningar om hur apparaten används på ett säkert sätt och förstår farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.
2. Städa upp området som ska rengöras. Ta bort sladdar och små föremål från golvet som kan trassla in sig i apparaten.

3. Stoppa in mattfransar under mattan och lyft upp föremål som gardiner och dukar från golvet.

4. Om en nivåskillnad förekommer i rengöringsområdet på grund av ett trappsteg eller en trappa ska du använda apparaten så att det kan säkerställas att den upptäcker trappsteget utan att falla över kanten. Det kan vara nödvändigt att placera en fysisk barriär vid kanten för att förhindra att enheten faller. Se till att den fysiska barriären inte utgör en snubbelrisk.

5. Använd endast i enlighet med beskrivningen i denna manual. Använd endast tillbehör som rekommenderas eller säljs av tillverkaren.

6. ENDAST för hushållsbruk INOMHUS. Använd inte apparaten utomhus eller i kommersiella eller industriella miljöer.

7. Använd inte utan att dammbehållare och/eller filter sitter på plats.

8. Stäng AV strömbrytaren innan du tar bort dammbehållaren.

9. Använd inte apparaten på plats det finns tända ljus eller ömtåliga föremål.

10. Håll hår, löst sittande kläder, fingrar och alla kroppsdelar borta från öppningar och rörliga delar.

11. Använd inte apparaten i ett rum där ett

spädbarn eller barn sover.

1. Använd inte apparaten på våta ytor eller ytor med stående vatten.
2. Låt inte apparaten plocka upp stora föremål såsom stenar, stora pappersbitar eller andra föremål som kan täppa igen apparaten.
3. Använd inte apparaten för att ta upp lättantändliga eller brännbara material såsom bensin eller toner för skrivare eller kopieringsmaskiner, och använd inte i områden där sådana material kan finnas.
4. Använd inte apparaten för att ta upp något som brinner eller ryker, t.ex. cigaretter, tändstickor, het aska eller annat som kan orsaka brand.
5. Placera inga föremål i sugintaget. Använd inte om sugintaget är blockerat. Håll intaget rent från damm, ludd, hår och annat som kan minska luftflödet.
6. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceagent för att undvika fara.
7. Stäng AV strömbrytaren innan du rengör eller underhåller apparaten.
8. Den typ av litiumbatteri som är lämplig för

CH2471 har max. 8 celler, max. nominell spänning på DC 14,4 V och nominell kapacitet på 4 800 mAh. Batteriet måste avlägsnas och kasseras i enlighet med lokala lagar och förordningar innan apparaten kasseras.

1. Kassera använda batterier i enlighet med lokala lagar och förordningar.
2. Bränn inte apparaten även om den är allvarligt skadad. Batterierna kan explodera i en brand.
3. Apparaten måste användas i enlighet med anvisningarna i denna användarmanual. Ecovacs Home Service Robotics kan inte hållas ansvarigt eller ansvarigt för skadestånd eller skador som orsakats av felaktig användning.
4. Roboten innehåller batterier som endast kan bytas av utbildad personal. Kontakta kundtjänst för att byta batteri i roboten.
5. Se till att strömkällans spänning matchar den strömspänning som anges på OMNI-stationen.

6. Använd endast det laddningsbara originalbatteriet och OMNI-stationen som medföljer apparaten från tillverkaren. Ej uppladdningsbara batterier är förbjudna.

7. Se till att inte skada nätsladden. Dra eller bär inte apparaten eller OMNI-stationen i sladden, använd inte sladden som handtag, stäng inte en dörr på sladden och dra inte sladden runt vassa kanter eller hörn. Kör inte apparaten över sladden. Håll sladden borta från heta ytor.

8. Använd inte OMNI-stationen om den är skadad. Strömförsörjningen ska inte repareras eller användas längre om den är skadad eller defekt.
9. Använd inte med en skadad nätsladd eller skadat uttag. Använd inte apparaten eller OMNI-stationen om den inte fungerar som den ska, har tappats, skadats, lämnats utomhus eller varit i kontakt med vatten. Den måste repareras av tillverkaren eller dess servicerepresentant för att undvika fara.
10. Kontakten måste dras ut ur uttaget före rengöring eller underhåll av OMNI-stationen.
11. Ta bort apparaten från OMNI-stationen och stäng AV apparatens strömbrytare innan du tar bort batteriet för att kassera apparaten.

12. Om du inte använder OMNI-stationen under en längre tid, koppla ur den.

13. Om roboten inte ska användas under en längre tid, stäng AV den för förvaring och koppla ur OMNI-stationen.

14. WARNING – Tillsätt endast rent vatten i den rena tanken.
15. WARNING: Batteriet ska endast laddas med den löstagbara enhet, CH2471, som medföljer apparaten.

För att uppfylla kraven för RF-exponering ska ett avständ på 20 cm eller mer upprätthållas mellan denna enhet och personer när enheten används.

För att säkerställa regelöverensstämmelse rekommenderas inte drift på kortare avständ än detta. Antennen som används för denna sändare får inte placeras tillsammans med annan antenn eller sändare.

Vanligtvis uppdateras vissa enheter varannan månad, men det är inte alltid så exakt.

Vissa enheter, särskilt de som såldes för mer än tre år sedan, uppdateras bara om en kritisk sårbarhet hittas och åtgärdas.

	Varning: het yta
	Kortslutningssäker säkerhetsisoleringstransformator
	Omkopplingsläge för strömförsörjning
	Endast för inomhusbruk
	Likström
	Växelström
	Läs instruktionerna innan du laddar.
[8TOK]	Polaritet för laddningsporten
[CBXC]	Tidsfördröjd miniatyrsäkringslänk

Fjärrövervakningen är avsedd för absolut privat användning av icke-offentliga, privatägda platser för rent självskydd och endast för en enda kontroll. Var medveten om de lokala dataskyddsbaserade juridiska skyldigheterna vid användning. Ingen övervakning av offentliga platser, särskilt med hemliga avsikter och/eller från arbetsgivarens sida utan motiverade skäl. Sådan omotiverad användning sker endast på användarens risk och ansvar.

Redogörelse för EU-överensstämmelse Information om bortskaffande för användare av avfall som utgörs av elektrisk och elektronisk utrustning

Den här symbolen på produkten eller dess förpackning visar att begagnade elektriska och elektroniska produkter inte får blandas med osorterat kommunalt avfall. För en korrekt hantering är det ditt ansvar att kassera din maskin genom att lämna in den på ett avsett insamlingsställe.

Om du gör dig av med denna produkt på rätt sätt sparar du värdefulla resurser och förebygger eventuella negativa effekter på människors hälsa och miljön som annars skulle kunna uppstå till följd av olämplig avfallshantering.

Om du vill lämna tillbaka din använda enhet kan du använda retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes, vilket är kostnadsfritt. Kontakta din lokala myndighet för mer information om närmaste avsedda insamlingsplats. Påföljder kan tillämpas för felaktigt bortskaffande av detta avfall, i enlighet med nationell lagstiftning.

Information om avfallshantering för användare av begagnade batterier

Den här symbolen anger att batterier och ackumulatorer som är uttjänta inte får blandas med osorterat kommunalt avfall. Ditt deltagande är en viktig del av arbetet med att minimera batteriers och ackumulatorers inverkan på miljön och människors hälsa. För korrekt återvinning kan du återlämna denna produkt eller de batterier eller ackumulatorer som den innehåller till din leverantör eller till en avsedd insamlingsplats, vilket är kostnadsfritt.

Om du gör dig av med denna produkt på rätt sätt sparar du värdefulla resurser och förebygger eventuella negativa effekter på människors hälsa och miljön som annars skulle kunna uppstå till följd av olämplig avfallshantering.

Påföljder kan tillämpas för felaktigt bortskaffande av detta avfall i enlighet med nationell lagstiftning.

Det finns separata insamlingssystem för förbrukade batterier och ackumulatorer.

Kassera batterier och ackumulatorer på rätt sätt på din lokala avfallsinsamlings-/återvinningscentral.

Direktivet om begränsning av användningen av vissa farliga ämnen (RoHS)

Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att hela produkten inklusive delar (kablar, sladdar och så vidare) uppfyller kraven i RoHS-direktivet 2011/65/EU och ändringen kommissionens delegerade direktiv (EU) 2015/863 om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter ("RoHS-omarbetningen" eller "RoHS 2.0").

Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att den produkt som anges i detta avsnitt uppfyller de grundläggande kraven och andra relevanta bestämmelser i direktivet om radioutrustning 2014/53/EU.

Auktoriserad europeisk representant:

ECOVACS Europe GmbH

Holzstrasse 2 | D-40221 Düsseldorf | Germany

Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att produkten uppfyller de grundläggande kraven och andra relevanta bestämmelser i RoHS-direktivet 2011/65/EU och ändringen kommissionens delegerade direktiv (EU) 2015/863, direktivet om radioutrustning 2014/53/EU.

Förklaringen om överensstämmelse kan läsas på följande adress: https://www.ecovacs.com/global/compliance.

PAKETKOMPONENTER

1 FÖRPACKNINGENS INNEHÅLL

* Siffrorna i den här bruksanvisningen är endast för referens och kan skilja sig från apparaten. Produktens design och specifikationer kan ändras utan föregående meddelande.

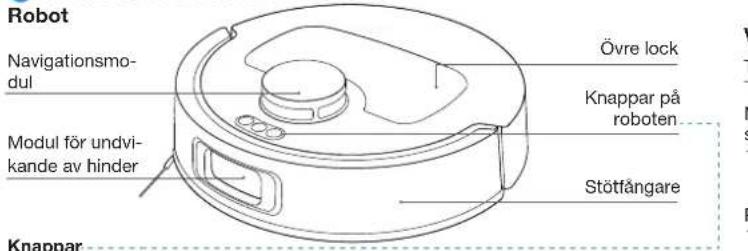

② PRODUKTDIAGRAM

Robot Navigationsmodul Modul för undvikande av hinder Övre lock Knappar på roboten Stötfångare Knappar

Tryck: Avsluta/Återgå till stationen Tryck och håll ned: Självrengörande (Roboten befinner sig inte i stationen)

Tryck: Växla Start/Paus/Fortsätt Tryck och håll ner: Ström på/Ström av

Tryck: Starta/avsluta punktrengöring Tryck och håll ned: Aktivera/avaktivera barnläset

Inuti roboten (Under det övre locket)

Knapp för ÅTERSTÄLLNING

Nätverksinställningar: Tryck på knappen för ÅTERSTÄLLNING så kommer du att höra en röstuppmaning om att ansluta roboten till appen.

Äterställ standardinställningar: Tryck och håll ned knappen för ÅTERSTÄLLNING i 5 sek. När du hör röstuppmaningen spelas startmusiken och roboten återställs till standardinställningarna.

Wifi-statusindikator/ Knapp för ÅTERSTÄLLNING

Laddningskontakter Kantsensor Vattenpåfyllningsport

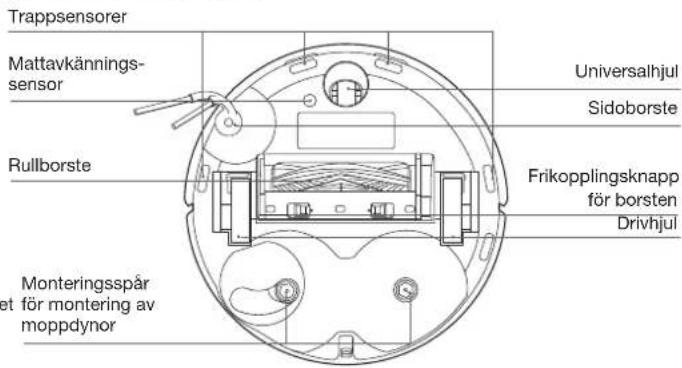

Vy bakifrån av undersidan

Trappsensorer Mattavkännings- sensor Universalhjul Sidoborste Rullborste Frikopplingsknapp för borsten Drivhjul Monteringsspår et för montering av moppdynor

Dammbehållare
Filter

Dammkasseringsport

Frikopplingsknapp
Fästplattor för moppdynorna

Moppdynan

Tank för smuts- vatten Tank för rent vatten Indikatorlampa Dammbehållare Laddningskontakter Mopptvättbricka

Observera:
- Blinkar rött: Se anledningen i ECOVACS HOME-appen.
- Om roboten inte laddas ska du torka av laddningskontakterna med en ren och torr trasa.

Dammpåse
Handtag för dammpåse

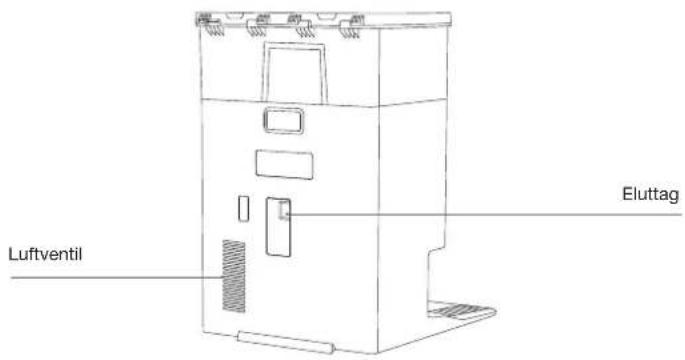

OMNI-station (bakifrån)

Luftventil Eluttag

③ Indikatorlampa

	Ljusindikatorer Status
Robot	Andas vitt Laddar
	Fast vitt sken Fulladdad/Kör
	Blinkar vitt 1 gånger Strömknappen trycks, uppgift startas/pausas/fortsätter
	Fast röd Låg batterinivå
	Blinkande röd Larm
Station	Fast vitt sken Standby/kör
	Blinkande röd Problem
	Slocknar Strömavbrott/Djupt viloläge

Sensoröversikt

Namn Funktionsbeskrivning
Navigationsmodul	Laseravständsmätning används för att mäta avståndet mellan roboten och omgivande föremål baserat på tidsskillnaden i reflektionen, vilket gör att modulens plats kan kartläggas gentemot de omgivande föremålen när roboten förflyttar sig. Detektionsområdet är 8 m.
Modul för undvikande av hinder	Laseravständsmätning och triangulering används för att mäta avståndet mellan roboten och omgivande hinder. Sensorn sänder ut laserstrålar och tar emot det reflekterade ljuset från hinder framför. När ett hinder upptäcks i närheten vänder roboten automatiskt för att undvika det. Detektionsområdet är 0,3 m.
Trappsensorer	Med infraröd avständsmätning mäter de infraröda sensorerna på robotens undersida avståndet mellan dess undersida och marken. Roboten rör sig inte framåt när det finns trappor framför den (t.ex. när höjden till den vita ytan är 55 mm eller mer, eller när höjden till den svarta ytan är 30 mm eller mer), och det identifierade avståndet överstiger det förinställda avståndet vilket aktiverar funktionen för att förhindra fall.
Mattavkänningssensor	Sensorn avger ett ultraljud på 300 kHz vars energi absorberas av mattor, vilket får den reflekterade energin att bli lägre än tröskelvärdet. På så vis upptäcker roboten mattor. I ECOVACS-laboratoriet identifieras mer än 50 typer av matta som finns på marknaden.
Krocksensor Med Optocoupler	Switch-principen undviker roboten hinder när den är på väg att krocka.
Kantsensor	Med infraröd mätning kan kantsensorn upptäcka avståndet mellan roboten och föremål vid sidan om den. När det finns en vägg eller ett hinder på höger sida utför roboten kantstädning för att inte missa något område och för att förhindra kollisioner.

FÖRSTA INSTÄLLNING OCH ANVÄNDNING

1 Kom ihåg före rengöring

Städa upp området som ska städas

För att städa så stor yta som möjligt ska du placera möbler såsom bord, stolar och golvfläktar på sin rätta plats innan du använder roboten. Ställ även undan låga föremål, t.ex. vågar, innan du använder roboten.

Förhindra att roboten faller

Placera en fysisk barriär vid kanten av en nivåskillnad, t.ex. trappor och trappsteg, för att förhindra att roboten faller över kanten.

Öppna dörrar och hjälp roboten att utforska

Öppna alla rumsdörrar för att hjälpa roboten utforska ditt hem fullt ut under den första städningen.

Plocka upp föremål såsom sladdar, kläder och tofflor från golvet för att förbättra städeffektiviteten.

Innan du använder produkten på en matta med fransar i kanterna, stoppa in fransarna under mattan.

Stå inte i trånga utrymmen, t.ex. korridorer, för att undvika att blockera TrueMapping.

Snabbstart

Ta bort allt skyddsmaterial innan du använder apparaten.

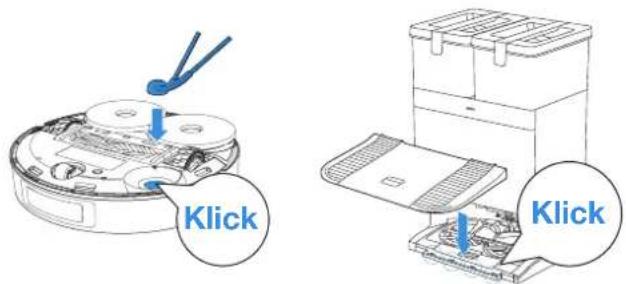

1. Installation

Klickljudet indikerar korrekt installation.

Klick Klick

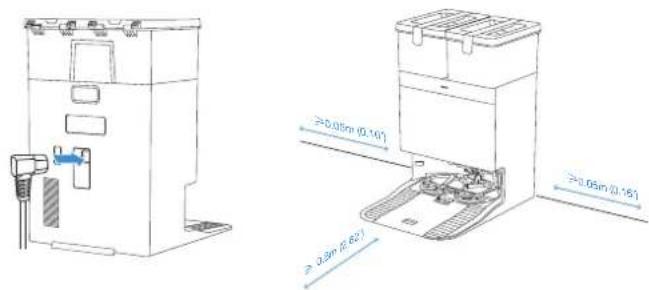

2. Montering och placering av stationen

Placera OMNI-stationen mot en vägg på en jämn, hård yta. Placera inga föremål inom 0,05 m på vardera sidan och 0,8 m framför.

• Om det finns reflekterande föremål såsom speglar och golvlister nära stationen bör de nedre
  14 cm av föremålen täckas.
• Placera inte stationen i direkt solljus.
• Placera stationen på en plats med en stark Wi-Fi-signal för en bättre användarupplevelse.
• Använd inte apparaten på våta ytor eller ytor med stående vatten.
• Torka inte av roboten eller stationen med en fuktig trasa och använd inga vätskor.

Ladda ner ECOVACS HOME-appen

För att få tillgång till alla tillgängliga funktioner rekommenderas det att du styr din robot via ECOVACS HOME-appen.

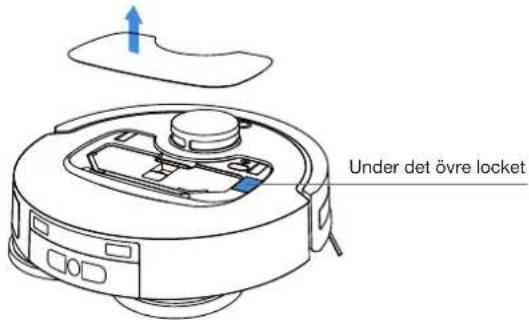

1. Ladda ner appen genom att skanna QR-koden under det övre locket.

Under det övre locket

1. Sök efter "ECOVACS HOME" i App Store eller Google Play för att ladda ner appen.

Download on the App Store Get it on Google Play ECOVACS HOME

Observera: Följ anvisningarna i appen för att slutföra registrering, inloggning och anslutning.

4 Starta roboten

1. Slå på strömbrytaren och placera roboten framför stationen som är ansluten till elnätet.

Namn Beskrivning
Laddningsgränssnitt	Det infraröda gränssnittet är som standard avstängt och aktiveras när roboten är i stationen.Ger ström till stationen. Huvudenheten kan anslutas till laddningskontakterna på stationen för att laddas.
Wi-Fi*	Underlättar överföringen av data mellan appen och roboten och gör det möjligt att styra roboten via appen.
ECOVACS HOME-appen	ECOVACS-produkter erbjuder smarta funktioner såsom nätverksinstallation, kartläggning och val av rengöringsläge (specifikt för varje produkt). För att kunna använda de här funktionerna måste du ladda ner och använda den officiella ECOVACS Home-appen.

• Robotdammsugarna i robotserien är avsedda för städning i hemmet. Ett Wi-Fi-nätverk där du kan konfigurera DDoS-skydd under routerinställningarna krävs för drift i hemmet.

Wi-Fi-nätverkskrav:

- Du använder ett 2,4 GHz eller 2,4/5 GHz blandat nätverk.

- Din router stöder 802.11b/g/n och IPv4-protokollet.

- Använd inte VPN (virtuellt privat nätverk) eller en proxyserver.

- Använd inte ett dolt nätverk.

- WPA och WPA2 med TKIP-, PSK- och AES/CCMP-kryptering.

- WEP EAP (Enterprise Authentication Protocol) stöds inte.

- Använd wifi-kanal 1–11 i Nordamerika och kanal 1–13 utanför Nordamerika (se lokala tillsynsmyndigheter).

- Om du använder en nätverksförlängare/repeater är nätverksnamnet (SSID) och lösenordet detsamma som för ditt primära nätverk.

	Långsamt blinkande vitt ljus Bortkopplad från Wi-Fi
	Snabbt blinkande vitt ljus Ansluter
	Fast vitt ljus Ansluten till Wi-Fi

Tänk på att intelligenta funktioner som fjärrstart, röstinteraktion, 2D/3D-kartvisning och kontrollinställningar samt anpassad rengöring (beroende på apparaten) kräver ECOVACS HOME-appen, som uppdateras ständigt. Du måste godkänna vår integritetspolicy och vårt användaravtal så att vi kan behandla vissa av dina väsentliga och nödvändiga uppgifter innan du kan använda vissa funktioner i ECOVACS HOME-appen för att styra enheten. Om du inte samtycker till vår integritetspolicy och vårt användaravtal är sådana funktioner inte tillgängliga. Du kan dock fortfarande använda apparatens grundläggande funktioner för manuell drift.

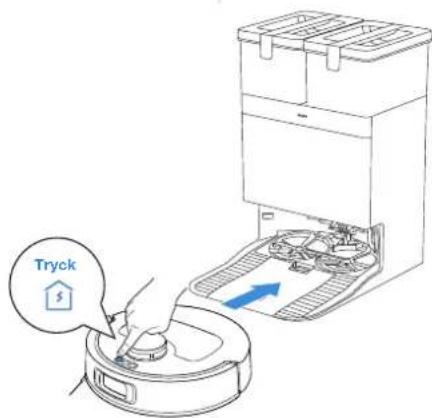

6 Slå på och ladda roboten

Använd ECOVACS HOME-appen för att återkalla roboten eller tryck på på roboten för att låta den docka för laddning.

Tryck

Observera:

• När roboten inte används bör den vara påslagen och laddas.
• Det rekommenderas att påbörja städning från stationen. Flytta inte stationen under pågående städning.

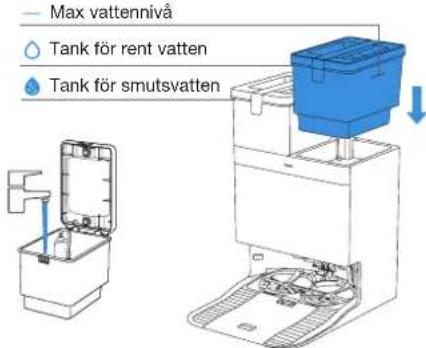

7 Påfyllning av tanken för rent vatten

Ta ut tanken för rent vatten, öppna tanklocket och fyll tanken med vatten upp till den maximala vattennivån. Stäng tanklocket och sätt tillbaka tanken för rent vatten.

Max vattennivå Tank för rent vatten Tank för smutsvatten

Observera:

• Använd en ren, torr trasa för att torka bort vattnet på tankens yta innan du sätter den på plats.
• Se till att låsa de övre locken på båda vattentankarna ordentligt före användning.
• Eventuella vattenmärken i vattentankama är från funktionstester. Använd det med tillförsikt.

8 Lägg till rengöringslösning (säljs separat)

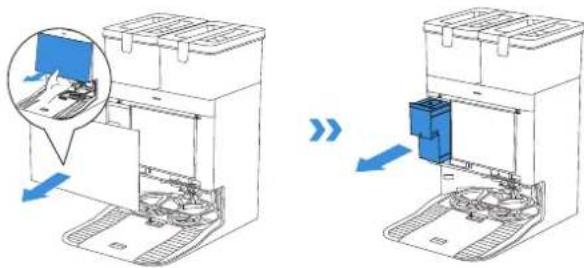

1. Ta av dammbehållarens lock, dra ut enheten för rengöringslösningen och placera den på en jämn, hård yta.

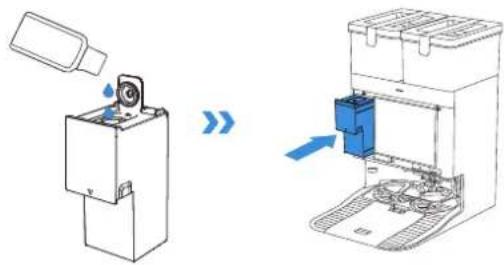

1. Ta av locket på enheten för rengöringslösningen och fyll den med ECOVACS rengöringslösning (säljs separat). Sätt på locket och sätt tillbaka enheten i stationen.

1. Placera passningsfogarna i den övre kanten av dammbehållarens lock och tryck på dess nedre del för att installera den ordentligt.

• Rengöringsmedlet pumpas automatiskt från rengöringsmedelsenheten. Tillsätt inte rengöringsmedel i vattentankama.
• Förbättra produktens prestanda och förläng dess livslängd genom att använda ECOVACS DEEBOT rengöringsmedel (sälljs separat).
• Se till att inga främmande föremål kommer in i rengöringsmedelsenheten.

9 Drift av roboten

1. Starta kartläggning

När du skapar en karta för första gången, följ roboten för att hjälpa till att lösa mindre problem.

Roboten kan till exempel fastna under möbler. Se följande lösningar:

① Höj lägre möbler om möjligt;
② Täck möbelns nederdel;
③ Ställ in en virtuell gräns via appen.

2. Påbörja städning

• Robotens vattentank fylls automatiskt på via stationen. Manuell påfyllning behövs inte.
• Vid moppning känner roboten igen olika golvtyper och lyfter mopparna automatiskt när den stöter på mattor. Använd inte roboten på lurviga mattor eller mattor med fibrer längre än 9 mm. Det rekommenderas att lurviga mattor med fibrer längre än 9 mm viks ihop under rengöringen, eller ställ in områden med lurviga mattor som spärrzoner genom att ställa in virtuella gränser i ECOVACS HOME-appen.

Se till att roboten är i stationen och är fulladdad före första städningen. Tryck på (på roboten för att starta. Du kan också starta den från ECOVACS HOMEappen eller med röststyrning.

• Ta inte bort de tvättbara moppdynoma ofta.
- Repa inte moppdynornas fästplattor med en trasa eller andra föremål.
- Byt ut moppdynorna i tid enligt anvisningarna från appen. Utforska fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com.

3. Pausa

Tryck på på roboten för att pausa den när används. Du kan också använda ECOVACS HOME-appen för att pausa roboten.

4. Aktivering

Efter att ha pausat en stund slocknar alla indikatorlampor på roboten. Aktivera roboten genom att trycka på

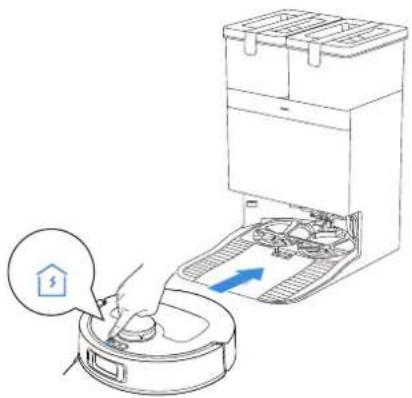

5. Tillbaka till stationen

Använd ECOVACS HOME-appen för att återkalla roboten eller tryck på -knappen på roboten för att låta roboten docka för laddning.

Roboten försätts i djupt viloläge om den stannar utanför stationen i cirka 10 timmar för att skydda batteriet. Tryck AV och PÅ för att väcka roboten.

1 Underhållsfrekvens

För att roboten ska hålla bästa möjliga prestanda behöver du underhålla den och byta ut delar med följande tidsintervall:

Robotens delar Underhållsfrekvens Utbytesfrekvens
Tvättbara moppdynor / Varje/varannan månad
Dammpåse / När det anges i appen
Sidoborste Varannan vecka Var 3-6:e månad
Huvudborste Varje vecka Var 6-12:e månad
Filter Varje vecka Var 3-6:e månad
KantsensorUniversalhjulTrappsensorerStötfångareLaddningskontakter på robotLaddningskontakter på OMNI-stationNavigationsmodulModul för undvikande av hinder	Ungefär varje månad /
Tank för rent vatten	Var 3:e månad	/
Tank för smutsvatten	Varje månad	/
Dammbehållare Varje månad	/
Stationens hölje och undersida	Varje månad	/
Rengöringslösningsenheten	Varje månad	/

Observera: Utforska fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com.

② Underhåll dammbehållare och filter

1. Öppna locket och töm behållaren.

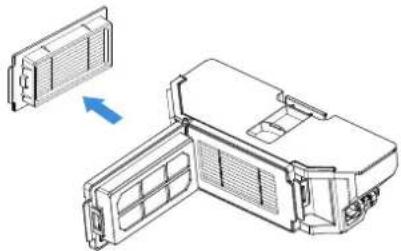

1. Öppna filternätet och ta bort filtret.

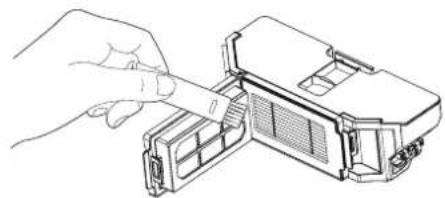

1. Rengör damm från båda sidor av filternätet.

1. Skölj dammbehållaren och filtret med vatten och skaka av vattendropparna.

- Skölj filtret med vatten enligt bilden.

- Rengör inte filtret med fingrarna eller en borste.

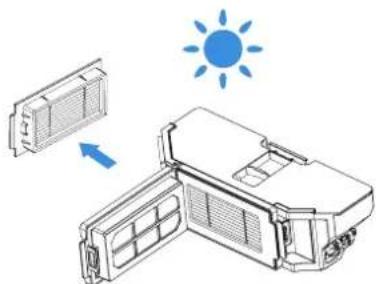

1. Lufttorka.

- Låt filtret torka helt före användning.

③ Underhåll av huvudborste och sidoborste

Observera: Se fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com

1. Ta bort och rengör huvudborsten.

1. Ta bort borstkammen, rengör den och torka den sedan torr.

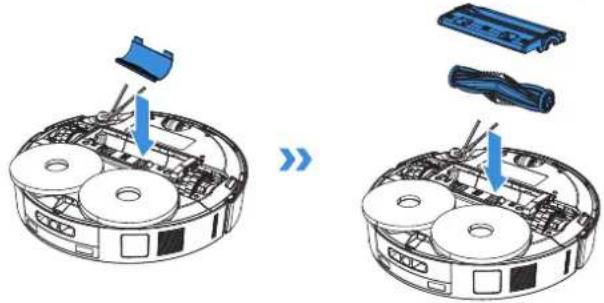

1. Installera borstkammen, huvudborsten och huvudborstens skydd.

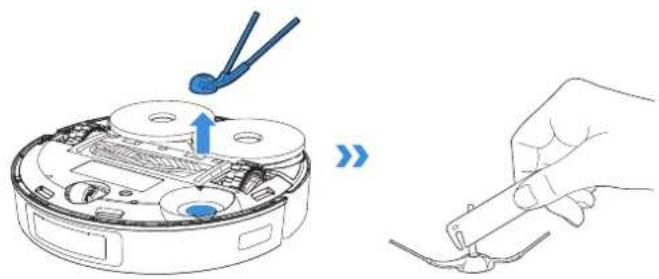

Rengöring av sidoborsten

1. Ta bort och rengör sidoborsten.

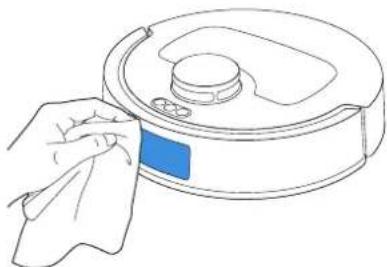

4 Underhåll av andra komponenter

Observera: Se fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com.

• Torka av komponenterna med en ren, torr trasa. Använd aldrig en våt trasa. Använd inte rengöringsspray eller rengöringsmedel.
• Laddningskontakterna innehåller känsliga elektroniska komponenter. Rengör dem med en torr trasa. Undvik att använda en våt trasa för att förhindra vattenskador.

Rengör modulen för undvikande av hinder

Rengör navigationsmodulen

Rengör laddningskontakterna

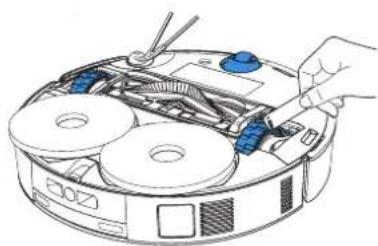

Rengör universalhjulet och hjälphjulen

⑤ Underhåll av dammbehållaren

1. Kassera dammpåsen.

Ta ut dammpåsen genom att lyfta i handtaget för att förhindra dammläckage.

1. Rengör dammbehållaren med en torr trasa och sätt i en ny dammpåse.

1. Sätt in toppen av dammbehållarens lock i skåran och tryck ner den för att säkerställa att den är stängd.

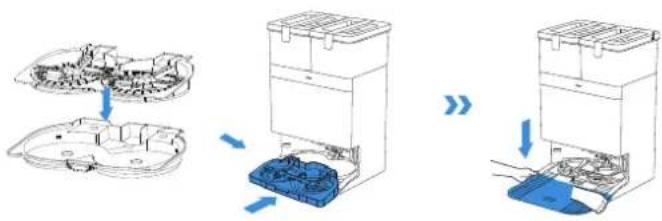

6 Underhåll av mopptvättbrickan

1. Ta av basen och tvättbrickan för mopparna och rengör dem.

1. Installera den rengjorda basen och mopptvättbrickan.

Observera: Installera mopptvättbrickan korrekt för smidig drift.

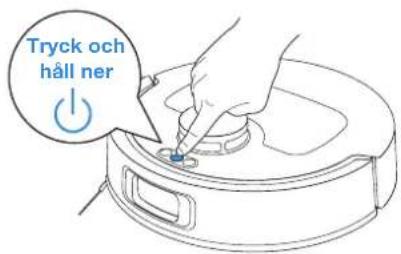

7 Förvaring

Ladda roboten fullt och stäng av den inför förvaring. Placera tillbaka roboten i stationen innan du trycker och håller ner [icon] i 3 s för att stänga av roboten. Ladda om den var sjätte vecka för att förhindra att batteriet laddas ur alltför mycket.

Tryck och håll ner

! Roboten kan inte laddas när den är avstängd.

• När roboten inte används rekommenderar vi att den ska vara påslagen och laddas.
  * Om batteriet är överurladdat eller inte används under en längre tid kanske roboten inte kan laddas. Kontakta ECOVACS för att få hjälp. Ta inte isär den själv.

FELSÖKNING

Om du stöter på följande under användning av apparaten, se tabelen nedan för lösningar.

Nr Fe	funktion Möjlig orsak Lösning
1	Roboten kan inte ansluta till ECOVACS HOME-appen.	Felaktigt Wi-Fi-namn eller lösenord har angetts. Ange rätt	Wi-Fi-användarnamn och lösenord.
		Roboten har ingen Wi-Fi-täckning.	Se till att roboten är inom räckhåll för din hem-Wi-Fi-signal. Försök att hålla dig så nära routern som möjligt.
		Roboten är inte i konfigurationsläge.	Tryck på knappen för ÅTERSTÄLLNING. Roboten går in i konfigurationsläget när du hör en röstuppmaning. Om nätverkskonfigurationen misslyckas behöver du konfigurera om nätverket enligt anvisningarna i appen.
		Det finns inget hem-Wi-Fi på Wi-Fi-listan.	1. Kontrollera om wifi-namnet innehåller specialtecken. Använd inte specialtecken som ! @#& ¥%/Â.2. Använd inte ett 5 GHz-nätverk.
		Fel app installerad. Ladda ner och installera ECOVACS HOME-appen.
		Du använder inte ett 2,4 GHz eller 2,4/5 GHz blandat nätverk.	Roboten stöder inte 5 GHz-nätverk. Använd ett 2,4 GHz eller 2,4/5 GHz blandat nätverk.
2 Karta förlorad.		Kartan kan gå förlorad om du flyttar på roboten när den städar.	Ställ roboten framför stationen för att återställa kartan.Leta upp den lagrade kartan i Karthantering och tryck på "Använd den här kartan" för att återställa den.Om problemet kvarstår, starta om kartläggningen.
		Att flytta roboten under pågående städning kan det leda till att kartan går förlorad.	Flytta inte roboten under städning.
		Den automatiska rengöringen är inte avslutad. Se till att roboten automatiskt återgår till stationen efter rengöring.
3	Kan inte skapa en karta i appen.	Om roboten flyttas under pågående rengöring kan det leda till att kartan går förlorad.	Flytta inte roboten under rengöring.
		Automatisk rengöring är inte avslutad. Se till att roboten automatiskt återgår till stationen efter rengöring.
4 Sidoborsten faller av. Sidoborsten		är inte korrekt installerad.	Se till att du hör ett "klick" när du installerar sidoborsten så att den säkert sitter fast.
5	Ingen signal hittades.Roboten kan inte återvända till stationen.	Stationen är inte korrekt placerad.	Placera stationen korrekt enligt instruktionerna i avsnittet [Slå på och ladda roboten].
		Stationen är strömlös eller har flyttats.	Kontrollera att stationen är ansluten till ett eluttag. Flytta inte på stationen.
		Roboten startade inte rengöringen från stationen. Det rekommenderas att roboten påbörjar rengöringen från stationen.
		Vägen till dockningsstationen är blockerad. Om till exempel dörren till rummet där stationen står är stängd.	Håll vägen till dockningsstationen fri från hinder.
6	Roboten återvänder till stationen innan den har avslutat rengöringen.	Rummet är för stort och roboten måste återvända till stationen för laddning.	Aktivera Automatisk återstart. För mer information, följ instruktionerna i appen.
		Roboten kan inte nå vissa områden som är blockerade av möbler eller hinder.	Ställ i ordning det område som ska rengöras genom att placera möbler och mindre föremål på deras rätt plats.
7	Roboten kan inte laddas.	Laddningskontakterna på roboten är inte anslutna till de på stationen.	Se till att robotens laddningskontakter har anslutits till stationens laddningskontakter och att knappen på roboten blinkar.Kontrollera om laddningskontakterna på roboten eller stationen är smutsiga. Rengör dem i enlighet med [Underhålls]-avsnitten.
		Stationen är inte ansluten till en strömkälla. Se till att stationen är ansluten till en strömkälla.
		Basen är inte korrekt installerad. Läs avsnittet [Snabbstart] för korrekt installation.
		Batteriet kommer att bli överurladdat om roboten inte används under en längre tid.	Du rekommenderas att använda roboten regelbundet. Om batteriet inte kan laddas på grund av att det inte har använts på länge behöver du kontakta kundtjänst för hjälp.
8	Höga ljud under rengöring.	Rullborsten/sidoborsten är intrasslad eller dammbehållaren/filtret är blockerat.	Vi rekommenderar att huvudborsten, sidoborsten, dammbehållaren, filtret etc. rengörs regelbundet.
		Roboten är i Max-läge. Växla till standardläge.
9	Roboten fastnar medan den arbetar och stannar.	Roboten har trasslat in sig i föremål på golvet (sladdar, gardiner, mattfransar etc.)	Roboten kommer att försöka frigöra sig på olika sätt. Om den inte lyckas med detta, ta bort hindren manuellt och starta om.
		Roboten kan sitta fast under möbler med en ingång av liknande höjd.	Placera ett fysiskt hinder eller ställ in en virtuell gräns via ECOVACS HOME-appen.
		Roboten har fastnat i ett trångt utrymme.	Städa upp bostaden, placera ut ett fysiskt hinder eller ställ in en virtuell gräns via ECOVACS HOME-appen.
10	Roboten stöter på problem som en oordnad rutt, partiska rörelser, upprepad rengöring på samma ställen och missar små områden. (Om roboten tillfälligt missar ett stort område återvänder den dock automatiskt för att se till att det är noggrant rengjort).	Föremål som kablar och tofflor på marken påverkar robotens normala drift.	Innan rengöring, se till att avlägsna sladdar, tofflor och andra föremål på golvet så gott det går. Om områden missas under rengöringen återvänder roboten för att se till att de rengörs ordentligt. Ingrip inte (flytta t.ex. inte på roboten och blockera inte dess väg).
		Drivhjulen kan glida på golvet när roboten klättrar uppför trappsteg, över trösklar och över tröskellister, vilket kan påverka dess förmåga att navigera igenom hela hemmiljön.	Det rekommenderas att dörren till det berörda området stängs och att det rengörs separat. Efter rengöring återgår roboten till sin startplats. Använd den här metoden med tillförsikt.
		På nyvaxade eller polerade golv samt på släta kakeplattor kan friktionen mellan drivhjulen och golvet minska.	Vänta tills vaxet har torkat före rengöring.
		Beroende på variationer i olika hemmiljöer kan vissa områden inte rengöras.	Städa upp i din hemmiljö för att se till att roboten kan komma åt att städa.
Nr Felfunktion Möjlig orsak Lösning
11	Roboten tömmer inte dammbehållare när den har återvänt till stationen.	Dammbehållaren är inte stängd. Stäng dammbehållaren
		Funktionen för automatisk tömning har inte aktiverats i ECOVACS HOME-appen.	Aktivera funktionen Automatisk tömning i ECOVACS HOME-appen.
		Dammpåsen är inte installerad i stationen. Installera dammpåsen och stäng dammbehållaren.
		Att manuellt flytta tillbaka roboten till stationen kanske inte utlöser funktionen för automatisk tömning.	Vi rekommenderar att du låter roboten få återvända till stationen på egen hand. Flytta den inte för hand.
		I Stör ej-läget tömmer roboten inte dammbehållaren när den har återvänt till stationen.	Stäng av Stör ej i ECOVACS HOME-appen eller starta dammtömningen manuellt.
		Om ovanstående orsaker har uteslutits kan det bero på en avvikelse i stationens komponenter.	Kontakta kundtjänst för att få hjälp.
12	Roboten lyckas inte tömma dammbehållaren	OMNI-stationen upptäcker minskad tömningseffektivitet.	Byt ut dammpåsen enligt avsnittet [REGELBUNDET UNDERHÅLL] och stäng dammbehållaren. Om dammpåsen inte är full kan du ta ut den och sätta i den igen.
		Dammtömningsporten är blockerad av främmande föremål.	Ta ut dammbehållaren och ta bort de främmande föremålen från dammtömningsporten.
13	Insidan av dammbehållaren är smutsig.	Små partiklar absorberas av dammbehållaren insida genom dammpåsen.	Rengör insidan av dammbehållaren.
		Dammpåsen är trasig. Inspektera och byt ut dammpåsen.
14 Damm läcker när roboten är i drift.		Dammtömningsporten är blockerad av främmande föremål.	Ta ut dammbehållaren och ta bort de främmande föremålen från dammtömningsporten.
15	Moppdynornas fästplattor kan inte rotera.	Mopplattan är inte korrekt installerad.	Installera moppdynornas fästplattor ordentligt. Tryck in moppdynan i monteringsspåren för montering av moppdynan tills du hör ett "klick".
		Mopplattan är blockerad av främmande föremål. Ta bort främmande föremål.
16	Roboten svarar inte på stationens instruktioner.	Roboten är för långt bort från stationen.	Om roboten inte är inom tillgängligt avständ kan du också använda ECOVACS HOME-appen för att styra roboten.
		Roboten och stationen är inte ihopparade.	Koppla ur stationen och vänta i 10 s innan du ansluter den igen. Stäng av roboten och slå sedan på den igen. Tryck tillbaka den manuellt till stationen och se till att laddningskontakterna är ordentligt anslutna. Roboten kommer att börja ladda och en röstuppmaning kommer att indikera lyckad ihopkoppling.
17 Drivhjulen har fastnat.		Drivhjulen är intrasslade eller har fastnat på grund av främmande föremål.	Rotera och tryck på drivhjulen för att kontrollera och ta bort främmande föremål som har trasslats in eller fastnat. Om problemet kvarstår behöver du kontakta kundtjänst för att få hjälp.
18	Mopptvättbrickan är full med vatten och kan inte tömmas.	Smutsvattentanken är inte korrekt installerad.	Tryck försiktigt ned tanken för smutsvatten för att säkerställa att den är korrekt installerad.
		Tätningspluggarna i smutsvattentanken är inte korrekt installerade.	Se till att båda tätningspluggarna är korrekt installerade.
		Vattnet kan inte tömmas som normalt från stationen.	Tryck och håll ner för att se om stationen tömmer ut vatten som den ska. Om problemet uppstår under rengöringsprocessen för moppdynor, avslutar du uppgiften via appen och trycker sedan på och håller ner för att se om stationen dränerar vattnet ordentligt. Om vatten töms som det ska behöver du torka av vattenspillsensom på mopptvättbrickan. Om stationen inte tömmer ut vatten behöver du kontrollera om något har fastnat mellan smutsvattentanken och stationen och ta bort det.
		Sugöppningen på mopptvättbrickan är blockerad av främmande föremål.	Se till att det inte finns några främmande föremål i sugporten på mopptvättbrickan.
		Den löstagbara mopptvättbrickan eller skrapan är smutsig.	Ta ut den löstagbara mopptvättbrickan och skrapan och skölj dem rena med vatten.
		Om det inte finns något vatten i mopptvättbrickan behöver du kontrollera om flottören har fastnat och inte lyckas sänkas till rätt läge.	Ta ut mopptvättbrickan och placera flottören i rätt läge.
		Problemet är inte löst efter att ha provat ovanstående lösningar.	Koppla ur stationen och koppla in den igen. Om problemet kvarstår, kontakta kundtjänst för att få hjälp.
19	Moppdynornas fästplattor kan inte lyftas automatiskt.	Moppdynornas fästplattor är intrasslade eller blockerats av främmande föremål.	Ta bort främmande föremål.
		Moppdynornas fästplattor har lossnat.	Sätt tillbaka moppdynornas fästplattor och se till att du hör ett "klick" som indikerar att moppdynornas fästplattor är korrekt installerade.

TEKNISKA SPECIFIKATIONER

Modell	DLX71
Nominell ingångseffekt 20 V 2 A Laddningstid ca 4,5 h	---
Stationsmodell	CH2471
Nominell ingångseffekt 220–240 V	-50–60 Hz Nominel	utgångseffekt 20 V 2 A	---
Ingångsström (laddning) 0,5 A Ström (tömning) 650 W
Ström (mopp för varmvattentvätt) 1 650 W
Frekvensband 2400–2483,5 MHz
Nätverksansluten standby-ström Mindre än 2,00 W

Uteffekten för den trådlösa modulen är mindre än 100 mW. Observera: Tekniska specifikationer och designspecifikationer kan komma att ändras för kontinuerlig produktförbättring. Se fler tillbehör på https://www.ecovacs.com.

Använd mobilkameran för att skanna QR-koden och få bruksanvisningen.

VIKTIGE SIKKERHETSINSTRUKSJONER

VIKTIGE SIKKERHETSINSTRUKSJONER

Direktiv om radioudstyr
