BRUKSANVISNING DEEBOT T30C ECOVACS

Uppdatering av enheten

- Aktivera WPA2 på din router.

Wi-Fi-indikatorlampa

Rengöring av rullborsten

1. Öppna locket.

Når du bruker et elektrisk apparat, bør grunnleggende forholdsregler alltid følges, inkludert følgende:

LES ALLE INSTRUKSJONER F∅R DU BRUKER DETTE APPARATET LAGRE DISSE INSTRUKSJONENE

1. Dette apparatet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap hvis de har fått tilsyn eller instruksjoner om bruk av apparatet på en sikker måte og forstår farene. involvert. Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.
2. Rydd området som skal rengjøres. Fjern strømledninger og små gjenstander fra gulvet som kan vikle seg inn i apparatet.

3. Stikk teppefrynser under teppebunnen, og løft gjenstander som gardiner og duker opp fra gulvet.

4. Hvis det faller av i rengjøringsområdet på grunn av et trinn eller en trapp, bør du bruke apparatet for å sikre at det kan oppdage trinnet uten å falle over kanten. Det kan bli nødvendig å plassere en fysisk barriere ved kanten for å forhindre at enheten faller. Sørg for at den fysiske barrieren ikke er en snublefare.

5. Bruk kun som beskrevet i denne håndboken. Bruk kun tilbehør som er anbefalt eller solgt av produsenten.
6. KUN for INNEND∅RS husholdningsbruk. Ikke bruk apparatet utendørs, i kommersielle eller i industrielle miljøer.
7. Ikke bruk uten støvbeholder og/eller filtre på plass.
8. Slå AV strømbryteren før du fjerner støvbeholderen.
9. Ikke bruk apparatet i et område der det er tente stearinlys eller skjøre gjenstander.
10. Hold hår, løse klær, fingre og alle kroppsdeler unna åpninger og bevegelige deler.
11. Ikke bruk apparatet i et rom der et spedbarn eller barn sover.
12. Ikke bruk apparatet på våte overflater eller

overflater med stående vann.

1. Ikke la apparatet plukke opp store gjenstander som steiner, store papirbiter eller gjenstander som kan tette apparatet.
2. Ikke bruk apparatet til å plukke opp brennbare materialer som bensin, skriver- eller kopimaskintoner. Bruk ikke apparatet i områder der disse kan være tilstede.
3. Ikke bruk apparatet til å plukke opp noe som brenner eller ryker, for eksempel sigaretter, fyrstikker, varm aske eller annet som kan forårsake brann.
4. Ikke stikk gjenstander inn i sugeinntaket. Må ikke brukes hvis sugeinntaket er blokkert. Hold inntaket fri for støv, lo, hår eller annet som kan redusere luftstrømmen.
5. Hvis strømledningen er skadet, må den skiftes ut av produsenten eller servicerepresentanten for å unngå fare.
6. Slå AV strømbryteren før du rengjør eller vedlikeholder apparatet.
7. Litiumbatteritypen som passer for CH2471 er maks. 8 celler, maks. nominell spenning DC 14,4V, nominell kapasitet 4 800 mAh. Batteriet må fjernes og kasseres i henhold til lokale

lover og forskrifter før apparatet kastes.

1. Kast brukte batterier i henhold til lokale lover og forskrifter.
2. Ikke brenn apparatet selv om det er alvorlig skadet. Batteriene kan eksplodere i brann.
3. Apparatet må brukes i samsvar med instruksjonene i denne bruksanvisningen. Ecovacs Home Service Robotics kan ikke holdes ansvarlig eller ansvarlig for skader forårsaket av feil bruk.
4. Roboten inneholder batterier som kun kan skiftes ut av fagfolk. For å bytte ut robotens batteri, må du kontakte kundeservice.
5. Sørg for at spenningen på strømkilden samsvarer med strømspenningen merket på OMNI-stasjonen.
6. Bruk kun det originale oppladbare batteriet og OMNI-stasjonen som følger med apparatet fra produsenten. Ikke-oppladbare batterier er forbudt.
7. Pass på at du ikke skader strømledningen. Ikke trekk i eller bær apparatet eller OMNI-stasjonen i strømledningen, bruk strømledningen som håndtak, lukk en dør på strømledningen, eller trekk strømledningen

rundt skarpe kanter eller hjørner. Ikke kjør apparatet over strømledningen. Hold strømledningen unna varme overflater.

1. Ikke bruk OMNI-stasjonen hvis den er skadet. Strømforsyningen skal ikke repareres og skal ikke brukes lenger hvis den er skadet eller defekt.
2. Ikke bruk med en skadet strømledning eller stikkontakt. Ikke bruk apparatet eller OMNI- stasjonen hvis det ikke fungerer som det skal, den har blitt mistet, skadet, forlatt utendørs eller kommet i kontakt med vann. Den må repareres av produsenten eller servicerepresentanten for å unngå fare.
3. Støpselet må tas ut av stikkontakten för rengjøring eller vedlikehold av OMNI- stasjonen.
4. Fjern apparatet fra OMNI-stasjonen, og slå AV strømbryteren til apparatet før du tar ut batteriet for avhending av apparatet.
5. Når du ikke bruker OMNI-stasjonen over en lengre periode, må du koble fra den.

6. Hvis roboten ikke skal brukes på lang tid, slår du AV roboten for lagring og kobler fra OMNI-stasjonen.

7. ADVARSEL – Tilsett kun rent vann i den rene tanken.

8. ADVARSEL: For å lade opp batteriet, bruk kun den avtagbare forsyningsenheten CH2471 som følger med denne enheten.

For å tilfredsstille kravene til RF-eksponering, bør det opprettholdes en avstand på 20 cm eller mer mellom denne enheten og personer under drift av enheten.

For å sikre samsvar anbefales ikke drift nærmere enn denne avstanden. Antennen som brukes til denne senderen må ikke plasseres sammen med noen annen antenne eller sender.

Enhetsoppdatering

Noen enheter oppdateres vanligvis hver annen måned, men ikke alltid så spesifikt.

Noen enheter, spesielt de som ble solgt for mer enn tre år siden, vil bare bli oppdatert hvis en kritisk sårbarhet blir funnet og fikset.

[HOSB]	Forsiktig: varm overflate
[YCBK]	Kortslutningssikker sikkerhetsisolerende transformator
	Svitsjet strømforsyning
[H000]	Kun for innendørs bruk
	Likestrøm
	Vekselstrøm
	Les instruksjonene før du lader.
[HT20]	Ladeportens polaritet
	Tidsforsinket miniatyrsikringslenke

Fjernovervåkningen er kun for absolutt privat bruk av ikke-offentlige, privateide steder, utelukkende for selvbeskyttelse og tiltenkt enkeltkontroll. Vær oppmerksom på de lokale databeskyttelsesbaserte juridiske forpliktelsene i tilfelle bruk. Ingen overvåking av offentlige steder, spesielt med hemmelig hensikt og/eller fra arbeidsgivers side uten berettiget grunn. Slik ikke berettiget bruk er kun på brukerens risiko og ansvar.

EU-samsvarserklæring

Informasjon for brukere om avhending og avfall fra elektrisk og elektronisk utstyr

For riktig behandling er det ditt ansvar å avhende utstyrsavfallet ved å returnere det til anviste innsamlingssteder.

Riktig avhending av dette produktet vil bidra til å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, noe som kan oppstå ved feil avfallshåndtering.

For å returnere din brukte enhet, bruk retur- og innsamlingssystemene eller kontakt forhandleren der produktet ble kjøpt, som er gratis. Kontakt din lokale myndighet for mer informasjon om innsamlingspunktet nærmest deg.

Feil avhending av dette avfallet kan medføre sanksjoner i samsvar med den gjeldende nasjonale lovgivningen.

Informasjon om avhending for brukere av brukte batterier

Dette symbolet betyr at utgåtte batterier og akkumulatorer ikke skal blandes med usortert kommunalt avfall. Din deltakelse er en viktig del av arbeidet med å minimere påvirkningen av batterier og akkumulatorer på miljøet og menneskers helse. For riktig resirkulering kan du returnere dette produktet eller batteriene eller akkumulatorene det inneholder til leverandøren eller til et angitt innsamlingspunkt, hvilket er gratis.

Riktig avhending av dette produktet vil bidra til å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, noe som kan oppstå ved feil avfallshåndtering. Feil avhending av dette avfallet kan medføre sanksjoner i samsvar med den gjeldende nasjonale lovgivningen.

Det finnes egne innsamlingssystemer for brukte batterier og akkumulatorer.

Avhend batterier og akkumulatorer på riktig måte ved ditt lokale avfallsinnsamlings-/gjenvinningspunkt.

Direktiv om bruksbegrensning for visse farlige stoffer (RoHS)

Ecovacs Home Service Robotics Co., Ltd. erklærer herved at hele produktet, inkludert deler (kabler, ledninger og så videre), oppfyller kravene i RoHS-direktiv 2011/65/EU og endringer av delegert kommisjonsdirektiv (EU) 2015/863 om begrensning av bruken av visse farlige stoffer i elektrisk og elektronisk utstyr («RoHS recast» eller «RoHS 2.0»).

Ecovacs Home Service Robotics Co., Ltd. erklærer herved at produktet som er oppført i denne delen, samsvarer med de grunnleggende kravene og andre relevante bestemmelser i radioutstyrsdirektivet 2014/53/EU.

Autorisert Europarepresentant:

CE ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Tyskland

Ecovacs Home Service Robotics Co., Ltd. erklærer herved at produktet overholder de grunnleggende kravene og andre relevante bestemmelser i RoHS-direktivet 2011/65/EU og kommisjonens delegerte direktiv (EU) 2015/863, radioutstyrsdirektivet 2014/53/EU.

Samsvarserklæringen kan ses på følgende adresse: https://www.ecovacs.com/global/compliance.

PAKKEKOMPONENTER

1 PAKKENS INNHOLD

BruksanvisningSidebørste

* Figurene i denne håndboken er bare for referanse og kan avvike fra apparatet. Produktdesign og spesifikasjoner kan endres uten varsel.

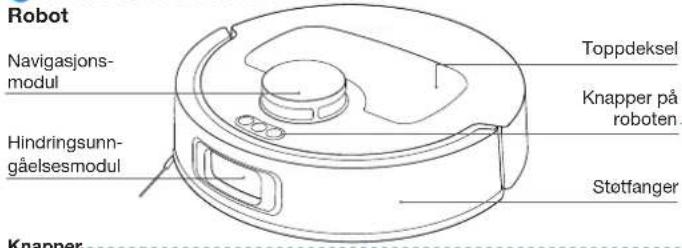

2 PRODUKTDIAGRAM

Robot Navigasjons- modul Hindringsunn- gåelsesmodul Toppdeksel Knapper på roboten Støtfanger Knapper

Knapper

Trykk på: Gå ut/gå tilbake til stasjonen (robot ikke på stasjonen)

Trykk og hold: Selvrensende

Trykk på: Veksle start/pause/fortsett

Trykk og hold: Slå på/av

Trykk på: Start/avslutt flekkrengjøring

Trykk og hold: Aktiver/deaktiver barnlås

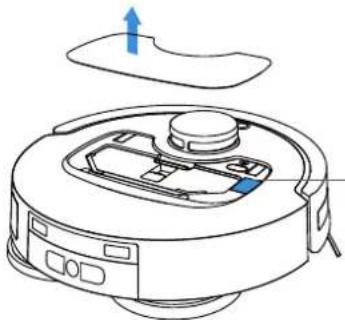

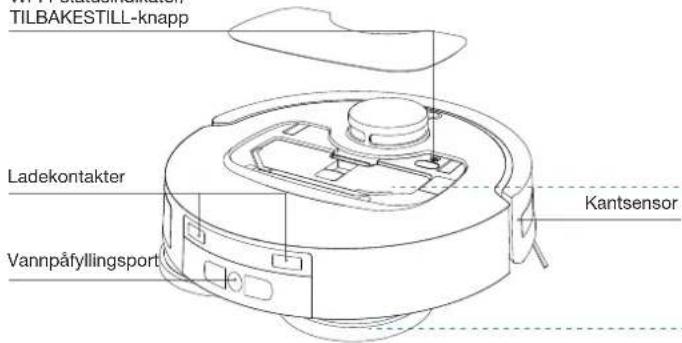

Inne i roboten (under toppdekselet)

TILBAKESTILL-knapp Nettverksoppsett: Trykk på TILBAKESTILL-knappen, og du vil høre en talemelding om å koble roboten til appen. Gjenopprett standardinnstillinger: Trykk på TILBAKESTILL-knappen og hold i 5 sekunder. Etter at du herer talemeldingen, spilles oppstartsmusikken og roboten jgenopprettes til standardinnstillingene.

Wi-Fi-statusindikator/TILBAKESTILL-knapp

TILBAKESTILL-knapp Ladekontakter Vannpåfyllingsport Kantsensor

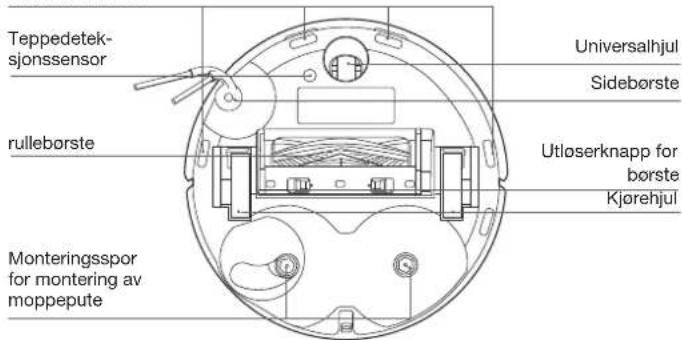

Sett nedenfra bakfra

Anti-fallsensorer

Teppedetek- sjonsensor rullebørste Monteringsspor for montering av moppepute Universalhjul Sidebørste Utloserknapp for børste Kjørehjul

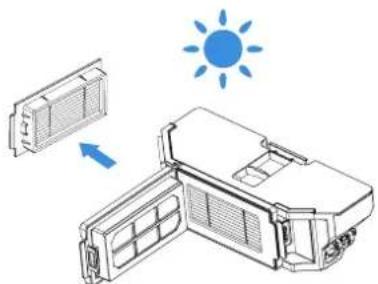

Støvbeholder

Filter

Støvtømmingsport

Montering av moppepute

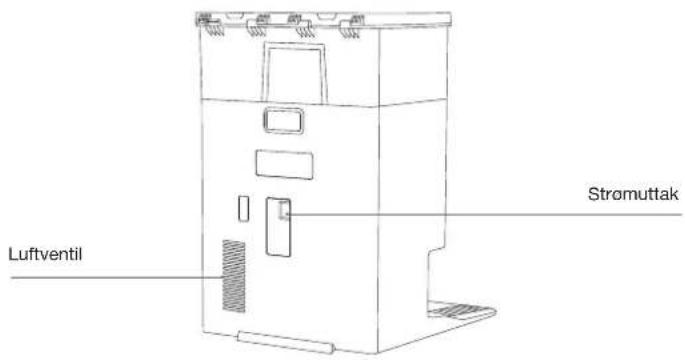

OMNI-stasjon (sett bakfra)

Luftventil Strømuttak

3 Indikatorlys

	Lyseffekt Tilstand
Robot	Puster Hvitt Lader
	Konstant Hvit Fulladet/Kjører
	Hvitt lys blinker 1 ganger Strømknappen utløst, oppgave starter/pauser/fortsetter
	Konstant rødt Lavt Batteri
	Blinker Rødt Alarm
Stasjon	Konstant Hvit Standby/Kjører
	Blinker Rødt Feil
	Går ut: Strømbrudd/dvalemodus

4 Oversikt over sensorer

Navn Beskrivelse av funksjon
Navigasjonsmodul	Laseravstandsmåling brukes for å måle avstanden mellom roboten og omkringliggende objekter basert på tidsforskjellen til refleksjon, slik at modulen kan kartlegges mot objektene rundt mens roboten beveger seg. Måleområdet er 8 m.
Hindringsunngåelsesmodul	Laseravstandsmåling og triangulering brukes til å måle avstanden mellom roboten og omkringliggende hindringer. Sensoren sender ut laserstråler og mottar det reflekterte lyset fra hindringer foran. Når en hindring oppdages innenfor nært hold, snur roboten automatisk for å unngå det. Deteksjonsområdet er 0,3 m.
Anti-fallsensorer	Med infrarød måling blir avstanden mellom bunnen av roboten og bakken oppdaget av de infrarøde sensorene nederst. Roboten vil ikke bevege seg fremover når det er trapp foran (for eksempel hvis høyden til en hvit overflate er 55 mm eller mer, eller høyden til en svart overflate er 30 mm eller mer), og den oppdagede høyden overstiger den forhåndsinnstilte grensen, og aktiverer anti-fallfunksjonen.
Teppedeteksjonssensor	Sensoren sender ut 300 kHz ultralyd. Denne energien vil bli absorbert av teppet, noe som fører til at ekkoenergien blir lavere enn terskelen. Roboten oppdager dermed teppets tilstedeværelse. I ECOVACS-laboratoriet identifiseres mer enn 50 typer tepper som er tilgjengelige på markedet.
Antikollisjonssensor	Med prinsippet til Optocoupler Switch vil roboten unngå hindringer når de er i ferd med å kollidere.
Kantsensor	Med infrarød måling registrerer kantsensoren avstanden mellom roboten og objekter på siden. Når det er en vegg eller hindringer på høyre side, utfører roboten kantrens for å unngå å gå glipp av noen flekker og forhindre kollisjoner.

F∅RSTE OPPSETT OG BRUK

1 Merknader før rengjøring

Rydd opp i området som skal rengjøres

For maksimalt mulig rengjøringsområde, må du plassere møbler, som bord, stoler og pidestallvifter, på riktig plass og legge bort lavtliggende gjenstander, som vektvekter, før du bruker roboten.

Plasser en fysisk barriere ved kanten av et fall, for eksempel trapper og trinn, for å hindre roboten fra å falle over kanten.

Åpne dører og hjelp roboten med å utforske

Åpne alle dører til rom for å hjelpe roboten å utforske huset ditt helt nder førstegangs rengjøring.

Fjern gjenstander, inkludert kabler, klær og tøfler, fra gulvet for å forbedre rengjøringseffektiviteten.

Før du bruker produktet på et teppe med duskkanter, må du brette teppet og stikke duskene under teppet.

Skke stå i trange rom, for eksempel ganger, for å unngå å blokkere TrueMapping.

Hurtigstart

Fjern alt beskyttelsesmateriale før du bruker apparatet.

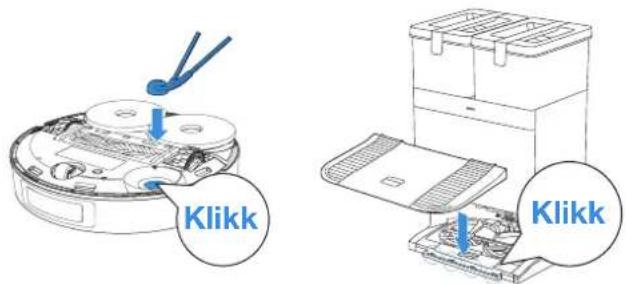

1. Installasjon

Klikkelyden indikerer riktig installasjon.

Klikk Klikk

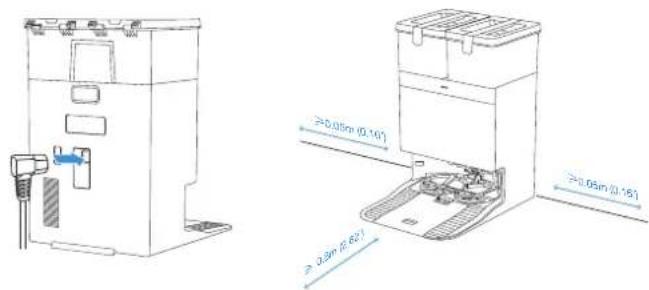

2. Sett sammen og plasser stasjonen

Plasser OMNI-stasjonen mot en vegg på et flatt, hardt underlag. Ikke plasser gjenstander innenfor 0,05 meter på hver side og 0,8 meter foran.

• Hvls det er reflekterende gjenstander som spell og reflekterende gulvlister i nærheten av stesjorden håndel nølante 14 mm av skiekterer klidtes.
  stasjohen, bør de hederste 14 cm av objektene dekkes.
• ikke plasser stasjonen i direkte sollys.
• Plasser stasjonen på et sted med et sterkt WI-FI-signal for bedre brukeropplevelse.
  Ikke bruk apparatet på våte overflater eller overflater med stående vann.
• Ikke tørk av roboten og stasjonen med en fuktig klut eller bruk væske.

Laste ned ECOVACS HOME-APPEN

For å nyte alle tilgjengelige funksjoner, anbefales det at du kontrollerer roboten via ECOVACS HOME-appen.

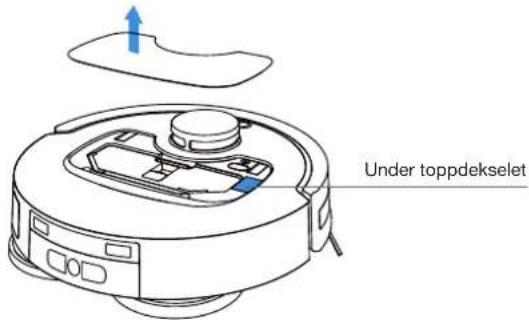

1. Skann QR-koden under toppdekselet for å laste ned appen.

Under toppdekselet

1. Søk på «ECOVACS HOME» på App Store eller Google Play for å laste ned appen.

Download on the App Store Get it on Google Play ECOVACS HOME

Merk: Følg instruksjonene på appen for å fullføre registreringen, pålogging og tilkoblingen.

4 Slå på roboten

1. Slå på strømbryteren og plasser roboten foran stasjonen som er koblet til strømforsyningen.

Navn Beskrivelse
Ladegrensesnitt	Infrarødt grensesnitt er deaktivert som standard og aktiveres når roboten er i stasjonen.Gir strøm til stasjonen, og hovedenheten kan kobles til ladekontaktene på stasjonen for lading.
Wi-Fi*	Forenkle dataoverføring mellom appen og roboten, slik at du kan kontrollere roboten gjennom appen.
ECOVACS HOME-appen	ECOVACS-produkter tilbyr smarte funksjoner som nettverksoppsett, kartlegging og valg av rengjøringsmodus (spesifikt for hvert produkt). For å bruke disse funksjonene må brukere laste ned og bruke den offisielle ECOVACS Home-appen.

• Robotstøvsugere i robot-serien er designet for rengjøringsscenarier i hjemmet. Et Wi-Fi-hjemmenettverk er nødvendig for drift, og anti-DDoSbeskyttelse kan konfigureres av brukere gjennom ruterinnstillinger.

Krav til Wi-Fi-nettverk:

• Du bruker et 2,4 GHz- eller 2,4/5 GHz-blandet nettverk.
• Ruteren din støtter 802.11b/g/n og IPv4-protokollen.
• Ikke bruk en VPN (Virtual Private Network) eller proxy-server.
• Ikke bruk et skjult nettverk.
• WPA og WPA2 bruker TKIP-, PSK-, AES/CCMP-kryptering.
• WEP EAP (Enterprise Authentication Protocol) støttes ikke.
• Bruk Wi-Fi-kanalene 1–11 i Nord-Amerika og 1–13 utenfor Nord-Amerika (se lokale tilsynsmyndigheter).
• Hvis du bruker en nettverksutvider/repeater, er nettverksnavnet (SSID) og passordet det samme som ditt primære nettverk.
• Aktiver WPA2 på ruteren.

Indikatorlys for Wi-Fi

Vær oppmerksom på at intelligente funksjoner som fjernoppstart, stemmeinteraksjon, 2D/3D kartvisning og kontrollinnstillinger, og personlig rengjøring (avhengig av enheten) krever ECOVACS HOME-appen, som oppdateres kontinuerlig. Du må godta personvernerklæringen og brukeravtaleen slik at vi kan behandle noe av den essensielle og nødven-dige informasjonen din før du kan bruke visse funksjoner i ECOVACS HOME-appen til å kontrollere enheten. Hvis du er uenig i personver-nerklæringen og brukeravtalen, vil slike funksjoner være utilgjengelige. Du kan imidlertid fortsatt bruke de grunnleggende funksjonene til dette apparatet for manuell betjening.

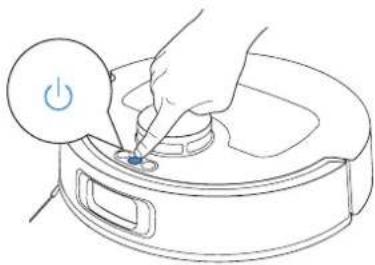

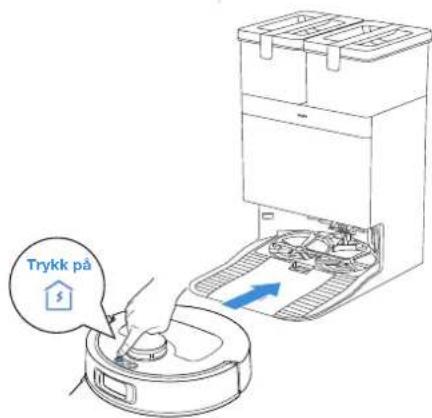

6 Slå på og lade roboten

Bruk ECOVACS HOME-appen for å hente frem roboten, eller trykk og hold inne på roboten for å la roboten dokke for lading.

Trykk på $

Merk:

• Når roboten ikke er i bruk, holder du den slått på og i laderen.
• Det anbefales at roboten begynner å rengjøre fra stasjonen. Ikke flytt stasjonen under rengjøring.

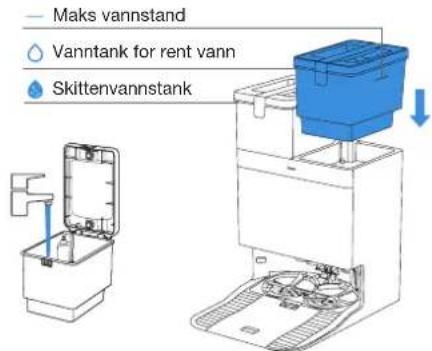

7 Fylle rentvannstanken

Ta ut den rentvannstanken, åpne tankdekselet, og fyll tanken med vann opp til maksimalt vannivå. Lukk tankdekselet og installer rentvannstanken på nytt.

• Bruk en ren, torr klut til å tørke av eventuell vann på overflaten av tanken for du setter den i posisjonen.
• Sorg for å låse toppdekslene på begge vanntankene godt før bruk.
• Eventuelle vannmerker i vanntankene er fra funksjonstesting. Bruk den med selvtilit.

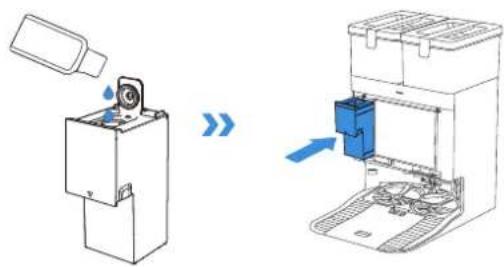

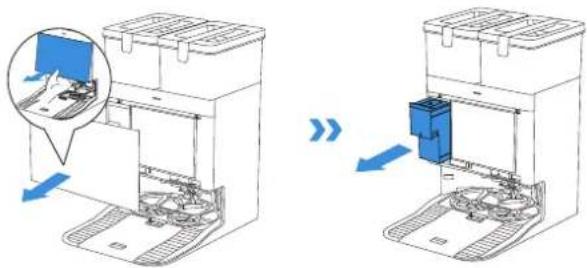

8 Legg til rengjøringsmiddel (selges separat)

1. Ta av dekselet til støvoppsamlingsbeholderen, trekk ut rengjøringsmiddel og plasser den på en jevn, hard overflate.

1. Løsne enheten for rengjøringsmiddelet og fyll den med ECOVACS rengjøringsmiddel (selges separat). Sett på lokket og plasser enheten tilbake til stasjonen.

1. Plasser tilpasningsleddene i den øvre kanten av dekselet til støvoppsamlingsbeholdere og trykk på den nedre delen av det for å installere det riktig.

• Rengjøringsmiddel pumpes automatisk fra enheten for rengjøringsmiddel. Ikke tilsett rengjøringsmiddel i vanntankene.
• For bedre ytelse og lengre levetid for produktet, bruker du ECOVACS DEEBOT rengjøringsmiddel (selges separat).
• Pass på at ingen fremmedlegemer faller inn i rengjøringsløsningsenheten.

9 Betjen roboten

1. Start kartlegging

Når du oppretter et kart for første gang, må du følge roboten for å hjelpe med å løse mindre problemer.

Roboten kan for eksempel sette seg fast under möblene. Referer til følgende løsninger:

① Hev de lave sittemøblene hvis mulig.
② Dekk bunnen av møblene.
③ Sett opp en virtuell grense via appen.

2. Start rengjøring

• Robotens vanntank fylles automatisk på nytt gjennom stasjonen. Manuell påfylling er ikke nødvendig.
• Ved mopping vil roboten gjenkjenne gulvtyper og er i stand til å løfte mopper automatisk når den møter tepper. Ikke bruk roboten på tepper med fryns eller tepper med fibre lengre enn 9 mm. Det anbefales å brette opp de frynsete teppene med fibre som er lengre enn 9 mm under rengjøringsprosessen, eller sette området for det frynsete teppet som en inngangsfri sone ved å angi virtuell grense i ECOVACS HOME-appen.

Sørg for at roboten er i stasjonen og er fulladet før rengjøring for første gang.

Trykk på på roboten for å starte. Du kan også bruke ECOVACS HOME-appen for å starte.

• Ikke fjern vaskbare moppeputer ofte.
• Ikke rip opp moppeplatene med en fille eller andre gjenstande.
• Bytt ut moppeputene i tide som bedt om i appen. Utforsk mer tilbehør i ECOVACS HOME-appen eller på https://www.ecovacs.com.

3. Pause

Trykk på på roboten for å sette den på pause mens den jobber. Du kan også bruke ECOVACS HOME-appen for å sette roboten på pause.

4. Vekking

Etter en liten pause vil alle indikatorlampene på roboten slukke. For å vekke roboten, trykker du på

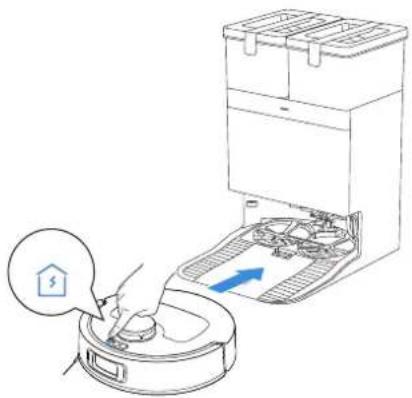

5. Tilbake til stasjonen

Bruk ECOVACS HOME-appen for å hente frem roboten, eller trykk og hold inne knappen på roboten for å la roboten dokke for lading.

Roboten vil gå inn i dvalemodus hvis den forblir utenfor stasjonen i ca. 10 timer for å beskytte batteriet. Slå av og på for å vekke roboten.

For å holde roboten i gang med topp ytelse, må du utføre vedlikehold og skifte ut deler med følgende hyppighet:

Robotdel Vedlikeholdshyppighet Utskiftningshyppighet
Vaskbare moppeputer / Hver måned	eller hver andre måned
Støvpose / Når appen ber om det

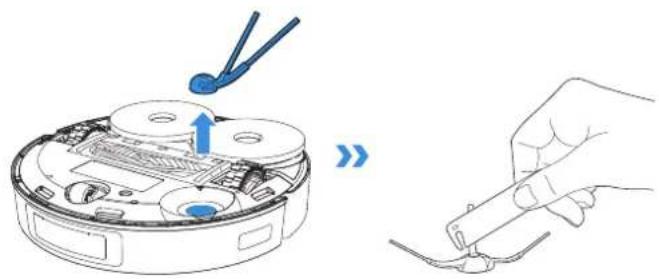

Sidebørste Hver andre uke Hver tredje til sjette måned
Hovedbørste Hver uke Hver 6.-12. måned
Filter Hver uke Hver tredje til sjette måned
KantsensorUniversalhjulAnti-fallsensorerStotfangerLadekontakter på robotLadekontakter på OMNI-stasjonenNavigasjonsmodulHindringsunngåelsesmodul	Ca. hver måned /
Vanntank for rent vann Hver 3. måned /
Skittenvannstank	Hver måned	/
Støvoppsamlingsbeholder	Hver måned	/
Kroppen og bunnen av stasjonen	Hver måned	/
Enhet for rengjøringsmiddel	Hver måned	/

Merk: Utforsk mer tilbehør i ECOVACS HOME-appen eller på https://www.ecovacs.com.

② Vedlikehold av støvbeholderen og filteret

1. Åpne lokket og tøm beholderen.

1. Åpne filternettet og fjern filteret.

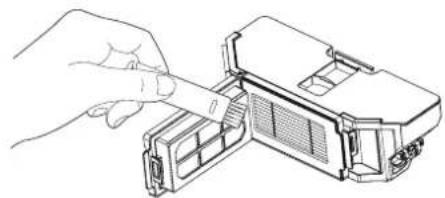

1. Rengjør støvet fra begge sider av filternettet.

1. Skyll støvbeholderen og filteret med vann og rist av vanndråpene.

• Skyll filteret med vann som vist.
- Ikke bruk fingre eller en børste til å rengjøre filteret.

1. Lufttørk.

• Tørk filteret helt før bruk.

③ Vedlikehold av hovedbørste og sidebørste

Merk: Utforsk mer tilbehør i ECOVACS HOME-appen eller på https://www.ecovacs.com

Rengjør rullebørsten

1. Åpne dekselet.

1. Fjern og rengjør hovedbørsten.

1. Fjern børstekammen, rengjør den og tørk den deretter tørr.

1. Installer børstekammen, hovedbørsten og hovedbørstedekselet.

1. Fjern og rengjør sidebørsten.

Merk: Utforsk mer tilbehør i ECOVACS HOME-appen eller på https://www.ecovacs.com.

• Tørk av komponentene med en ren, tørr klut. Bruk aldri en våt klut. Ikke bruk rengjøringsspray eller vaskemidler.
• Ladekontakter inneholder sensitive elektroniske komponenter. Rengjør dem med en tørr klut. Ikke bruk en våt klut for å unngå vannskader.

Rengjør modulen for å unngå hindringer

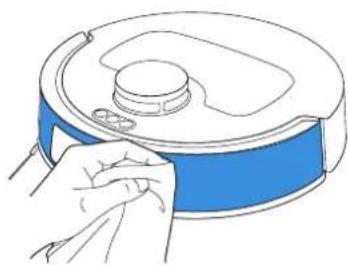

Rengjør støtfangeren

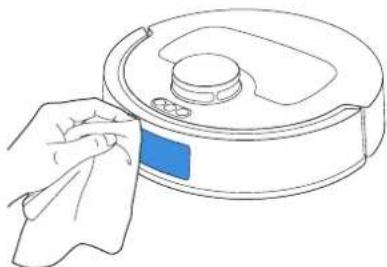

Rengjør navigasjonsmodulen

Rengjør ladekontaktene

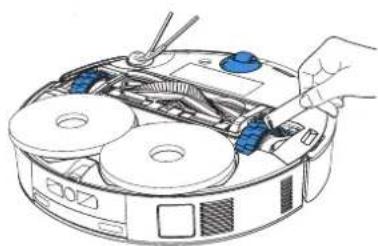

Rengjør universalhjulet og drivhjulene

⑤ Vedlikehold av støvbeholderen

1. Kast støvposen.

Ta ut støvposen ved å løfte håndtaket for å forhindre lekkasje av støv.

1. Rengjør støvoppsamlingsbeholderen med en tørr klut og sett inn en ny støvpose.

1. Sett toppen av stovoppsamlingsbeholderdekselet inn i sporet, og trykk det ned for å sikre at det er lukket.

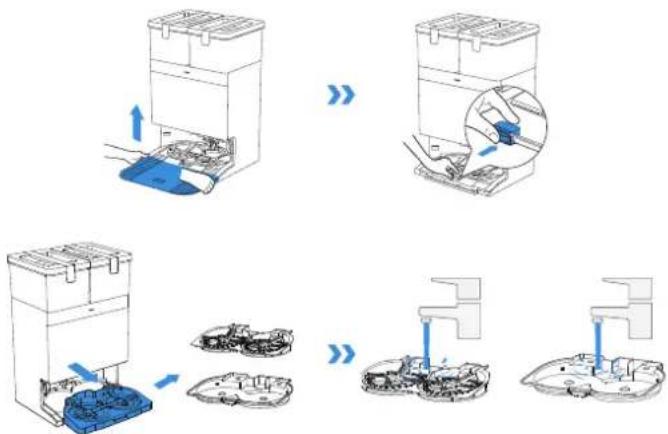

6 Vedlikeholde moppvaskebakken

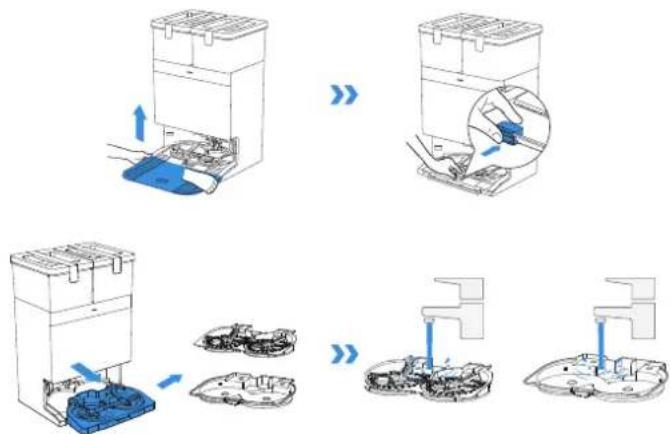

1. Ta av bunnen og vaskebrettet for moppen, og rengjør dem.


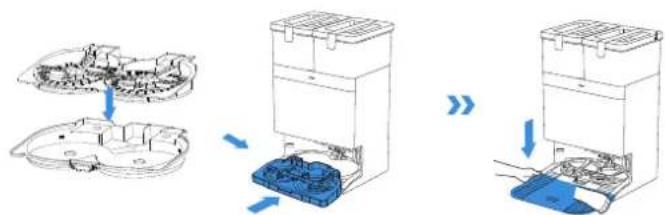

1. Installer den rengjorte bunnen og vaskebrettet for moppen.

Merk: Installer vaskebrettet for moppen riktig for jevn drift.

7 Lagring

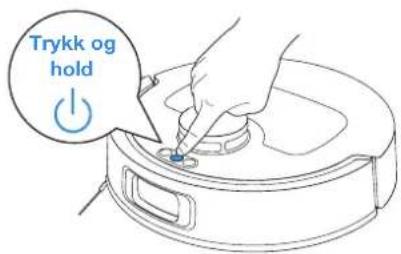

Lad opp og slå av roboten før lagring. Plasser roboten tilbake på stasjonen før du trykker og holder [ikon] i 3 sekunder for å slå av roboten. Lad det opp hver halvannen måned for å forhindre at batteriet utlades for mye.

Trykk og hold

- Når roboten ikke fungerer, anbefales det å holde den slått på og i laderen. - Hvis batteriet er overutladet eller ikke brukes på lang tid, kan det hende at roboten ikke kan lades. Ta kontakt med kundestøtte for hjelp. Ikke demonter den selv.

FEILS∅KING

Hvis du støter på følgende under bruk av apparatet, kan du se tabellen nedenfor for løsninger.

Nr. Feil Mulig årsak Losning
1	Roboten kan ikke koble til ECOVACS HOME-appen.	Feil Wi-Fi-navn eller -passord angitt. Skriv inn riktig Wi-Fi-brukernavn og passord.
		Roboten er ikke innenfor Wi-Fi-signaldekning.	Sørg for at roboten er innenfor rekkevidden til hjemmets Wi-Fi-signal. Prøv å holde deg så nær ruteren som mulig.
		Roboten er ikke i konfigurasjonstilstanden.	Trykk på TILBAKESTILL-knappen, roboten går inn i konfigurasjonstilstanden når du hører en talemelding. Hvis nettverkskonfigurasjonen mislykkes, konfigurer nettverket på nytt i henhold til instruksjonene fra appen.
		Det er ingen hjemme-Wi-Fi på Wi-Fi-listen.	1. Sjekk om Wi-Fi-navnet inneholder spesialtegn. Ikke bruk spesialtegn som ! @#& ¥%/.2. Ikke bruk et 5 Ghz-nettverk.
		Feil app installert. Last ned og installer ECOVACS HOME-appen.
		Bruker ikke et 2,4 GHz- eller 2,4/5 GHz-blandet nettverk.	Roboten støtter ikke 5 GHz-nettverk. Bruk et 2,4 GHz- eller 2,4/5 GHz-blandet nettverk.
2 Kart	tapt.	Kartet kan gå tapt hvis du flytter roboten mens den rengjør.	Flytt roboten til forsiden av stasjonen for å gjenopprette kartet.Finn det lagrede kartet i Kartadministrasjon «Bruk dette kartet» for å gjenopprette det.Hvis dette problemet vedvarer, må du starte kartleggingen på nytt.
		Flytting av roboten mens den rengjør kan føre til at kartet går tapt.	Ikke flytt roboten under rengjøring.
		Automatisk rengjøring er ikke ferdig. Sørg for at roboten automatisk går tilbake til stasjonen etter rengjøring.
3	Kunne ikke opprette et kart i appen.	Flytting av roboten under rengjøring kan føre til at kartet går tapt.	Ikke flytt roboten under rengjøring.
		Automatisk rengjøring er ikke fullført. Sørg for at roboten automatisk går tilbake til stasjonen etter rengjøring.
4 Sidebørsten falt av. Sidebørsten er		ikke riktig installert.	For riktig installasjon, må du sørge for at du hører en klikkyd når du installerer sidebørsten.
5	Ingen signal ble funnet.Roboten kan ikke gå tilbake til stasjonen.	Stasjonen er ikke riktig plassert.	Plasser stasjonen riktig i henhold til instruksjonene i seksjonen [Skru på og lade roboten].
		Stasjonen er tom for strøm eller flyttet. Sjekk om stasjonen er koblet til en strømforsyning. Ikke flytt stasjonen.
		Roboten startet ikke rengjøringen fra stasjonen. Det anbefales at roboten begynner å rengjøre fra stasjonen.
		Laderuten er blokkert. For eksempel er døren til romme der stasjonen er plassert, er lukket.	Hold laderuten klar fra hindringer.
Nr. Feil Mulig årsak Lösning
6	Roboten går tilbake til stasjonen før den er ferdig med rengjøringen.	Rommet er for stort, og roboten må tilbake til stasjonen for opplading.	Aktiver automatisk gjenopptagelse. For mer informasjon, følger du instruksjonene i appen.
		Roboten er ikke i stand til å nå visse områder som er blokkert av møbler eller barrierer.	Rydd opp i området som skal rengjøres ved å sette møbler og små objekter på riktig plass.
7	Roboten kan ikke lade.	Ladekontakter på roboten er ikke koblet til de på stasjonen.	Sørg for at robotens ladekontakter er koblet til stasjonens ladekontakter og at knappen på roboten blinker. Sjekk om ladekontaktene på roboten og stasjonen er skitne. Rengjør dem i henhold til seksjonene [Vedlikehold].
		Stasjonen er ikke koblet til en strømforsyning. Sørg for at stasjonen er koblet til en strømforsyning.
		Basen ikke riktig montert. Se seksjonen [Hurtigstart] for å installere	den riktig.
		Batteriet overutlades hvis roboten ikke brukes over lengre tid.	Det anbefales å bruke roboten regelmessig. Hvis batteriet ikke kan lades fordi det ikke har vært brukt på lenge, tar du kontakt med kundestøtte for hjelp.
8	Stoy under rengjøring.	Hovedbørsten/sidebørsten er sammenfiltret, eller stovbeholderen/ filteret er blokkert.	Det anbefales å rengjøre hovedborsten, sidebørsten, stovbeholderen, filteret osv. regelmessig.
		Roboten er i maks-modus. Bytt til standard-modus.
9	Roboten blir sittende fast mens du arbeider og stopper.	Roboten er sammenfiltret med gjenstander på gulvet (elektriske ledninger, gardiner, teppekanter, osv.).	Roboten vil prøve ulike måter å frigjøre seg. Hvis om dette mislykkes, må du fjerne hindringene manuelt og starte på nytt.
		Roboten kan sitte fast under møbler med en inngang av tilsvarende høyde.	Sett en fysisk barriere eller sett en virtuell grense via ECOVACS HOME-appen.
		Roboten sitter fast i et smalt område.	Rydd opp i hjemmet ditt, sett en fysisk barriere, eller sett en virtuell grense via ECOVACS HOME-appen.
10	Roboten kan støte på problemer som en uryddig rute, skjev bevegelse, gjentatt passeringer på de samme stedene og manglende små områder. (men hvis roboten midlertidig utelater et stort område, kommer den automatisk tilbake for å sikre at den er grundig rengjort.)	Gjenstander som ledninger og tofler på bakken påvirker robotens normale drift.	For rengjøring, må du rydde opp så mange spredte ledninger, tofler og andre gjenstander på underlaget som mulig. Hvis det mangler områder under rengjøring, vil roboten returnere for å sikre at de er grundig rengjort. Avstå fra å forstyrre (som å flytte roboten eller blokkere ruten).
		Kjørehjulene kan skli på bakken når roboten klarer opp trinn, terskler og dørstenger, noe som påvirker dens evne til å navigere i hele husets miljø.	Det anbefales å lukke døren til det berorte området og rengjøre det separat. Etter rengjøring vil roboten gå tilbake til startstedet. Vær sikker på å bruke denne metoden.
		På nyvoksede eller polerte gulv, samt glatte fliser, kan det være mindre friksjon mellom kjørehjulene og gulvet.	Vent til voksen tørker før rengjøring.
		På grunn av variasjoner i hjemmemiljøer, kan enkelte områder ikke rengjøres.	Rydd opp hjemmemiljøet ditt for å sikre at roboten kan komme inn for rengjøring.
11	Roboten tømmer ikke støvbeholderen etter retur til stasjonen.	Støvoppsamlingsbeholderen er ikke stengt. Lukk støvoppsamlingsbeholderen.
		Funksjonen for automatisk tømming er ikke slått på i ECOVACS HOME-appen.	Slå på funksjonen for automatisk tømming i ECOVACS HOME-appen.
		Støvpose er ikke installert i stasjonen. Installer støvpose, og lukk støvoppsamlingsbeholderen.
		Manuell flytting av roboten tilbake til stasjonen kan kanskje ikke utlose funksjonen for automatisk tømming.	Det anbefales å la roboten gå tilbake til stasjonen på egen hånd. Ikke flytt den manuelt.
		I ikke forstyrr-modus tømmer ikke roboten stovbeholderen etter å ha returnert tilbake til stasjonen.	Avbryt Ikke forstyrr i ECOVACS HOME-appen eller start støvtømming manuelt.
		Hvis årsakene ovenfor er utelukket, kan det skyldes en unormalitet i stasjonskomponenter.	Ta kontakt med kundestøtte for hjelp.
12	Roboten klarer ikke å tømme støvbeholderen	OMNI-stasjonen oppdager en reduksjon i effektivitet for tømming.	Skift ut støvposen i henhold til seksjonen [VANLIG VEDLIKEHOLD] og lukk støvoppsamlingsbeholderen. Hvis støvposen ikke er full, kan du ta den ut og sette den inn igjen.
		Støvtømmingsporten er blokkert av fremmedlegemer.	Ta ut støvbeholderen og fjern fremmedlegemer fra støvtømmingsporten.
13	Innsiden av støvoppsamlingsbeholderen er skitten.	Små partikler absorberes på innsiden av støvoppsamlingsbeholderen gjennom støvposen.	Rengjør innsiden av støvoppsamlingsbeholderen.
		Støvposen er ødelagt. Sjekk og skift ut støvposen.
14 Støv lekker når roboten er i drift. Støvto mmingsporten er blokkert av fremmedlegemer.			Ta ut støvbeholderen og fjern fremmedlegemer fra støvtømmingsporten.
15	Platen for moppeputen kan ikke rotere.	Platene for moppeputen er ikke riktig installert.	Installer platen for moppeputen riktig. Trykk moppeputen inn i monteringssporene for montering av moppeputen til du hører en klikkiyd.
		Platene for moppeputen er blokkert av fremmedlegemer.	Fjern fremmedlegemer.
16	Roboten reagerer ikke på stasjonens instruksjoner.	Roboten er for langt unna stasjonen.	Hvis roboten ikke er innenfor tilgjengelig avstand, kan du også bruke ECOVACS HOME-appen til å styre roboten.
		Roboten og stasjonen er ikke sammenkoblet.	Koble fra stasjonen og vent i 10 s før du kobler den til igjen. Slå av roboten og slå den på igjen. Skyv den manuelt tilbake til stasjonen og sørg for at ladekontaktene er riktig tilkoblet. Roboten vil begynne å lade, og en talemelding vil indikere vellykket sammenkobling.
17 Kjørehjulene sitter fast.		Kjørehjulene er viklet inn eller sitter fast på grunn av fremmedlegemer.	Roter og trykk på kjørehjulene for å se etter og fjerne fremmedlegemer som er viklet inn eller fastklemt. Dersom dette problemet vedvarer, ber vi deg kontakte kundeservice.
18	Vannet i vaskebrettet for moppen er fullt og kan ikke tømmes.	Tanken for skittent vann er ikke riktig installert.	Trykk forsiktig ned på skittenvannstanken for å sikre at den er riktig installert.
		Tetningspluggene i tanken for skittent vann er ikke riktig installert.	Pass på at begge tetningspluggene er riktig installert.
		Stasjonen kan ikke drenere vann normalt.	Trykk og hold for å se om stasjonen tapper vannet normalt. Hvis problemet oppstår under rengjøringsprosessen for moppeputer, avslutter du oppgaven via appen og trykker og holder inne for å se om stasjonen tapper vannet skikkelig. Hvis vannet tappes, tørker du vannoverløpssensoren på vaskebrettet for moppen tørr. Hvis stasjonen ikke tappet vannet, sjekk mellom skittenvannstanken og stasjonen for fremmedlegemer og fjerner dem.
		Sugeporten til vaskebrettet for moppen er blokkert av fremmedlegemer.	Sørg for at det ikke er fremmedlegemer i sugeporten på vaskebrettet for moppen.
		Den avtakbare moppvaskebakken eller skrapen er skittent.	Ta ut den avtakbare moppvaskebakken og skrapen og skyll dem rene med vann.
		Hvis det ikke er vann i moppvaskebakken, må du sjekke om flottøren sitter fast og ikke klarer å senke til riktig posisjon.	Ta ut vaskebrettet for moppen og plasser flottøren i riktig posisjon.
		Problemet eksisterer fortsatt etter å ha prøvd løsningene ovenfor.	Koble fra stasjonen og koble den til igjen. Dersom dette problemet vedvarer, ber vi deg kontakte kundeservice.
19	Moppeskrubber kan ikke løftes automatisk.	Moppeskrubber har viklet inn seg eller er blokkert av fremmedlegemer.	Fjern fremmedlegemer.
		Moppeskrubber er falt av.	Installer platene for moppeputen på nytt og sørg for at du hører en klikkyd som indikerer at platene for moppeputen er riktig installert.

TEKNISKE SPESIFIKASJONER

Modell	DLX71
Nominell inngang 20V 2A Ladetid ca 4,5 timer	---
Stasjonsmodell	CH2471
Nominell inngang 220–240V	~ 50–60Hz Nominel	utgang 20V 2A	---
Nominell inngangsstrøm (lading) 0,5A Strøm (tømming)	650W
Strøm (vaskemopp med varmt vann) 1650W
Frekvensbånd 2400–2483,5 MHz
Nettverkstilkoblet standbystrøm Mindre enn 2,00W

Utgangseffekten til den trådløse modulen er mindre enn 100mW.
Merk: Tekniske spesifikasjoner og designspesifikasjoner kan endres for kontinuerlig produktforbedring.
Utforsk mer tilbehør på https://www.ecovacs.com.

Stå venligst ikke på smalle steder, såsom gange, for at undgå at blokere for TrueMapping.

② Hurtig start

1 Vedligeholdelsesfrekvens

② Vedligehold støvbeholder og filter

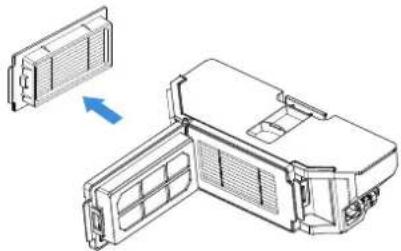

1. Åbn filterdækslet, og fjern filteret

1. Fjern støv fra begge sider af filternettet

• Skyl filteret med vand som illustreret.
- Brug ikke fingrene eller børster til at rengøre filteret.

1. Lufttørre

③ Vedligeholdelse af rullebørste og sidebørste

1. Fjern og rengør hovedbørsten.

1. Fjern børstekammen, rengør den, og tør den derefter af.

1. Montér børstekammen, hovedbørsten og hovedbørstedækslet.

1. Fjern og rengør sidebørsten.

1. Sæt toppen af dækslet til støvopsamlingsboksen ind i rillen, og tryk det ned for at sikre, at det er lukket

1. Tag basen og moppens vaskebakke af, og rengør dem.
