BRUKSANVISNING S-CHARGER-50A.4 MSW

3. Brug retningslinjer

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning		Parameter värde
Produktnamn		Bilbatteriladdare
Modell		S-CHARGER-30A.5	S-CHARGER-50A.4	S-CHARGER-30A.6
Märk ingångsspänning [V~] /Frekvens [Hz] / Ström [A]		230/50/2.8	230/50/7.5	230/50/2.8
Märkutgångsspänning [V~]			12/24
Nominell effekt [W]		480	720	480
Isolationsklass			I
IP-skyddsklass (Kapslingsklass)			IP20
Isoleringsklass			F
Mätt [bredd x djup x höjd; mm]		260 x 200 x180	270 x 245 x200	270 x 235 x200
Vikt [kg]		6,9	9,8	7,4
Driftläge Laddar			Laddning,tjuvstart	Laddar
Maximal laddningsström[A]	12V	15	20	15
	24V	20	30	20
Max. strömutgång [W]		27	45	27
Max. starchjälp strömutgång [A]		-	130	-
Max. starchjälp strömförbrukning [W]		- 2200 -
Rekommenderad	12V	20-150	20-250	20-150

SE

batterikapacitet[Ah]	24V	20-250	30-300	30-250
Lämplig batterityp			Bly-syra, AGM, EFB, GEL
Minimal batterispänning			4
lämplig för laddning [V]

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

Produkten uppfyller de relevanta säkerhetsstandarderna.

Läs instruktionerna före användning.

Produkten måste återvinnas.

VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.

(allmän varningssymbol)

	UPPMÄRKSAMHET! Varning för elektrisk stöt!
	Använd endast inomhus.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna för att referera till:

Bilbatteriladdare

2.1. Elsäkerhet

a) Stickkontakten måste passa i uttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.
b) Undvik att vidröra jordade element som rör, värmare, pannor och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade enheten utsätts för regn, i direkt kontakt med en våt yta eller arbetar i en fuktig miljö. Vatteninträngning i enheten ökar risken för skador på enheten och för elektriska stötar.
c) Använd endast kabeln i enlighet med dess avsedda användning. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.

d) Om användning av enheten i en fuktig miljö inte kan undvikas, bör en jordfelsbrytare (RCD) användas. Användning av en jordfelsbrytare (JFB) minskar risken för elektriska stötar.

2.2. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ordnad och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att förutse vad som kan hända, observera vad som händer och använd sunt förnuft när du arbetar med enheten.
b) Använd inte enheten i en explosionsrisk zon, till exempel i närvaro av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.
c) När du upptäcker skada eller oregelbunden funktion, stäng omedelbart av enheten och rapportera den till en övervakare utan dröjsmål.
d) Om det finns några tvivel om enhetens korrekta funktion, kontakta tillverkarens supporttjänst. Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!
e) Endast tillverkarens serviceställe får reparera enheten. Försök inte reparera självständigt!
f) Om en brand startar, använd endast pulver- eller koldioxidbrandsläckare (CO2) som är lämpliga för användning på strömförande enheter för att släcka den.
g) Barn eller obehöriga får inte gå in på en arbetsplats. (En distraktion kan resultera i att du förlorar kontrollen över enheten)
h) Vid laddning avger batterier gaser som kan vara explosiva. Undvik kontakt med gnistor och eld. Använd apparaten i ett väl ventilerat utrymme.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.

b) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig förlust av koncentration under användning av enheten kan leda till allvarliga skador.
c) Denna enhet är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller har fått instruktioner från denna person som hur enheten används.
d) Överskatta inte dina förmågor. När du använder enheten håll din balans och förbli stabil hela tiden. Detta ger bättre kontroll över apparaten i oväntade situationer. Apparaten får endast hanteras av personer som är fysiskt lämpade för att hantera den, som har genomgått lämplig utbildning, som är bekanta med denna bruksanvisning och som har utbildats inom ramen för arbetsskydd och -säkerhet.

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd lämpliga verktyg för den givna uppgiften. En korrekt vald enhet kommer att utföra uppgiften som den designades för bättre och på ett säkrare sätt.
b) Använd inte enheten om ON/OFF-knappen inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
c) Se till att kontakten är bortkopplad från uttaget innan du gör några justeringar, byter verktyg eller innan du lägger enheten åt sidan. Sådana försiktighetsåtgärder minskar risken för att oavsiktligt aktivera apparaten.
d) När den inte används, förvara den på en säker plats, borta från barn och personer som inte är bekanta med enheten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
e) Håll enheten i gott tekniskt skick. Kontrollera före varje användning efter allmänna skador och särskilt efter spruckna delar eller element och för andra förhållanden som kan påverka enhetens säker användning. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
f) Förvara apparaten utom räckhåll för barn.
g) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
h) För att säkerställa enhetens funktionsintegritet, ta inte bort fabriksmonterade skydd och inte lossa några skruvar. Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.

SE

i) Ladda inte engångsbatterier!
j) Ladda inte felaktiga eller skadade batterier.
k) Ladda inte ett fruset batteri.
I) Skydda enheten mot väder och vind, särskilt nederbörd. Använd endast enheten i välventilerade lokaler.
m) Se till att batteriladdaren är bortkopplad från en strömkälla när kablar ansluts till ett batteri.
n) Placera aldrig ett batteri precis under eller ovanpå batteriladdaren. Placera batteriladdaren så längt bort från batteriet som möjligt. Batteriladdaren kan vara en källa till gnistor eller generera en elektrisk ljusbåge.
o) Vid laddning avger batterier gaser som kan vara explosiva. Undvik kontakt med gnistor och eld.
p) Använd inte enheten i potentiellt explosiva områden.
q) Placera aldrig batteriladdaren under motorhuven.
r) OBSERVERA: se alltid till att bil- och batteritillverkarna tillåter användning av en batteriladdare-startfunktion för att starta motorn!

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Enheten är utformad för att ladda bilbatterier. Vissa modeller har en motorstartfunktion, som används när batteriet är tomt eller vid låga temperaturer. Den är utrustad med ett termiskt och överbelastningsskydd.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

3.1. Beskrivning av apparaten

S-CHARGER-30A.5:

SE

S-CHARGER-50A.4:

S-CHARGER-30A.6:

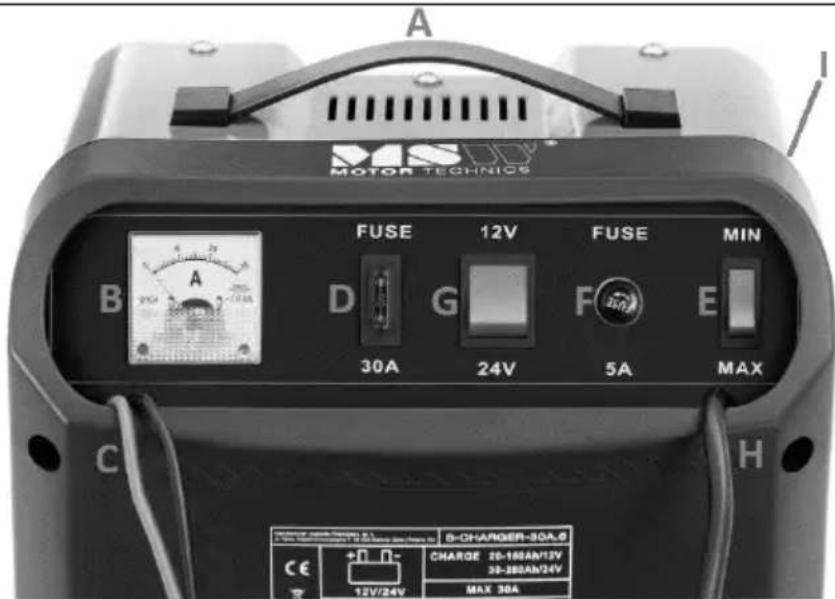

A MOTOR TECHNIOS B A FUSE 12V FUSE MIN D G 30A 24V 5A E MAX C H S-CHARGER-30A.G CHARGE 20-180AN/12V 30-280AN/24V 12V/24V MAX 30A

A. Transporthandtag
B. Amperemeter
C. DC-utgångskablar med klämmor
D. DC säkringsuttag
E. Omkopplare för laddningsläge
F. AC säkringsuttag
G. 12/24V omkopplare
H. Nätkabel med plugin
J. Driftlägesomkopplare

I. ON/OFF strömbrytare (på baksidan; syns inte på bilden)

3.2. Förberedelser för användning

Omgivningstemperaturen får inte överstiga 40°C och den relativa luftfuktigheten bör vara lägre än 85%. Se till att det finns god ventilation i rummet där apparaten används. Det ska vara minst 10 cm mellan varje sida av apparaten och väggen eller andra föremål. Apparaten ska alltid användas när den är placerad på en jämn, stabil, ren, brandsäker och torr yta, och vara utom räckhåll för barn och personer med begränsade mentala och sensoriska funktioner. Placera apparaten så att du alltid har tillgång till stickproppen. Elkabeln som ansluts till apparaten måste vara ordentligt jordad och motsvara de tekniska uppgifterna på produktetiketten.

Varning: skakning, krasch och vändning av enheten bör förhindras när den transporteras.

3.3. Användning av apparaten

WARNING: se till att batteriet som ska laddas är av rätt typ (blysyra etc.), passar enhetens krav och har minst 4V spänning. Det rekommenderas att batteriet tas ut ur fordonet eller åtminstone kopplas bort från bilen. Lämna aldrig en fungerande enhet utan uppsikt under längre tid.

a) Anslut ledningen med den röda klämman till den positiva (+) batteripolen.
b) Anslut ledningen med den svarta klämman till den negativa (-) batteripolen.
c) Använd väljaren för att ställa in önskad utspänning (12/24 V).
d) Använd väljaren för att välja önskad laddningsström: "MIN" – låg laddningsström eller "MAX" – hög laddningsström.
e) För S-CHARGER-50A.4-modellen ställer dessutom omkopplaren till laddningsläget märkt med följande diagram:

f) Anslut batteriladdaren till en strömkälla.

g) Slå på strömförsörjningen genom att sätta strömbrytaren (på baksidan av kroppen) i läge "ON".

h) Amperemetern visar laddningsströmmen som kommer att minska med tiden och när batteriets laddningsstatus ökar.

i) När batteriet är fulladdat (amperemetern visar ingen laddning), stäng av enheten genom att sätta strömbrytaren i "OFF"-läget och koppla sedan bort klämmorna från batteripolerna.

Förutom batteriladdningsfunktioner har S-CHARGER-50A.4-modellen även en förbränningsmotorstartfunktion. Följ dessa steg för att aktivera snabbstartsfunktionen:

a) Anslut kablarna med klämmor enligt riktlinjerna ovan (punkt a och b)

b) En första 10-15 minuters laddning av batteriet rekommenderas. Detta kommer att göra tjuvstarten lättare.

c) Stäng av all onödig elektrisk funktion i fordonet, såsom lampor, displayer, värmare etc.

d) Ställ omkopplaren på starchjälpfunktionen märkt med följande diagram:

e) Hoppstarter bör utföras enligt följande cykel: 3 s drift / 120 s paus. Maximalt 5 startcykler får utföras. Överskridande av dessa värden kan leda till att säkringar i batteriladdaren går!

3.4. Rengöring och underhåll

a) Koppla alltid ur enheten innan du rengör den.
b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
c) Förvara enheten på en torr, sval, väl ventilerad plats, fri från fukt och direkt exponering för solljus. Förvara den på en plats utan frätande gaser.
d) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
e) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.
f) Rengör ventilationsöppningarna med en borste och tryckluft.
g) Apparaten måste inspekteras regelbundet för att kontrollera dess tekniska effektivitet och upptäcka eventuella skador.
h) Använd en mjuk trasa för rengöring.
i) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.
j) Rengör inte apparaten med syrahaltiga ämnen, medel för medicinska ändamål, förtunningsmedel, bränsle, oljor eller andra kemiska ämnen eftersom det kan skada apparaten.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
