KÄYTTÖOHJE S-CHARGER-50A.4 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus		Parametri arvo
Tuotteen nimi		Akkulaturi autoon
Malli		S-LATURI-30A.5	S-LATURI-50A.4	S-LATURI-30A.6
Nimellistulojännite [V~] / taajuus [Hz] / virta [A]		230/50/2.8	230/50/7.5	230/50/2.8
Nimellislähtöjännite [V~]		12/24
Nimellisteho [W]		480	720	480
Suojausluokka		I
Suojausluokka IP		IP20
Eristysluokka		F
Mitat [leveys x syvyys x korkeus; mm]		260 x 200 x 180	270 x 245 x 200	270 x 235 x 200
Paino [kg]		6,9	9,8	7,4
Toimintatila Lataus			Lataus, käynnistys	Lataus
Suurin latausvirta [A]	12V	15	20	15
	24V	20	30	20
Max. virtalähtö [W]		27	45	27
Max. käynnistystoiminto virtalähtö [A]		- 130 -
Max. käynnistystoiminto virrankulutus [W]		- 2200 -
Suositeltu	12V	20-150	20-250	20-150
akunkapasiteetti[Ah]	24V	20-250	30-300	30-250
Sopiva akkutyyppi		Lyijyhappo, AGM, EFB, GEL
Lataukseen sopiva akunvähimmäisjännite [V]		4

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

CE	Tuote täyttää asiaankuuluvat turvallisuusstandardit.
	Lue ohjeet ennen käyttöä.
	Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.(yleinen varoitusmerkki)
	HUOMIO! Sähköiskuvaara!
	Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Termejä "laite" tai "tuote" käytetään varoituksissa ja ohjeissa viittaamaan seuraaviin: Akkulaturi autoon

2.1. Sähköturvallisuus

a) Pistokkeen tulee sopia pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja elementtejä, kuten putkia, lämmittimiä, kattiloita ja jääkaappeja. Sähköiskun vaara on lisääntynyt, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketukseen märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden tunkeutuminen laitteeseen lisää laitteen vahingoittumisen ja sähköiskun riskiä.

c) Käytä kaapelia vain sen käyttötarkoituksen mukaisesti. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

d) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on käytettävä vikavirtasuojaa (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

2.2. Turvallisuus työpaikalla

a) Varmista, että työpaikka on järjestyksessä ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Yritä ennakoida, mitä voi tapahtua, tarkkaile mitä tapahtuu ja käytä maalaisjärkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta räjähdysvaarallisella alueella, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn lähellä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset vaurion tai epäsäännöllisen toiminnan, sammuta laite välittömästi ja ilmoita siitä viipymättä esimiehelle.
d) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun. Ainoastaan valmistajan huoltokeskus saa tehdä tuotteeseen korjauksia. Älä yritä tehdä korjauksia itse!
e) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
f) Jos tulipalo syttyy, käytä sen sammuttamiseen vain jauhe-tai hiilidioksidisammuttimia (CO2), jotka soveltuvat käytettäväksi jännitteellisille laitteille.
g) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. (Häiriytys voi johtaa laitteen hallinnan menettämiseen)
h) Akkuja ladattaessa vapautuu kaasuja, jotka voivat olla räjähtäviä. Vältä kosketusta kipinöiden ja tulen kanssa. Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Väliaikainen keskittymiskyvyn menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
c) Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on rajoitettu fyysinen, sensorinen tai henkinen kyky tai

joilla ei ole kokemusta ja/tai tietoa, elleivät he ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he ovat saaneet tältä henkilöltä ohjeita miten laitetta käytetään.

d) Älä yliarvioi kykyjäsi. Kun käytät laitetta, säilytä tasapainosi ja pysy vakaana koko ajan. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa. Laitetta saavat käsitellä vain fyysisesti hyväkuntoiset henkilöt, jotka ovat kykeneviä käsittelemään sitä, jotka ovat asianmukaisesti koulutettuja ja jotka tuntevat tämän käyttöohjeen sisällön sekä yleiset työturvallisuusmääräykset.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä annettuun tehtävään sopivia työkaluja. Oikein valittu laite suorittaa sen tehtävän, johon se on suunniteltu paremmin ja turvallisemmin.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Varmista, että pistoke on irrotettu pistorasiasta ennen kuin yrität tehdä säätöjä, vaihtaa työkaluja tai ennen kuin asetat laitteen sivuun. Tällaiset varotoimenpiteet vähentävät laitteen tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta ja jotka eivät ole lukeneet käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
e) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
f) Laite on pidettävä poissa lasten ulottuvilta.
g) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
h) Älä irrota tehtaalla asennettuja suojuksia äläkä löysää ruuveja laitteen toimivuuden varmistamiseksi. Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
i) Älä lataa kertakäyttöisiä paristoja!
j) Älä lataa viallisia tai vaurioituneita akkuja.
k) Älä lataa jäätynyttä akkua.

I) Suojaa laitetta sääolosuhteilta, erityisesti sateelta. Käytä laitetta vain hyvin ilmastoiduissa tiloissa.
m) Varmista, että akkulaturi on irrotettu virtalähteestä, kun liität johtoja akkuun.
n) Älä koskaan aseta akkua suoraan akkulaturin alle tai päälle. Aseta akkulaturi mahdollisimman kauas akusta. Akkulaturi voi olla kipinöiden lähde tai synnyttää sähkökaaren.
o) Akkuja ladattaessa vapautuu kaasuja, jotka voivat olla räjähtäviä. Vältä kosketusta kipinöiden ja tulen kanssa.
p) Älä käytä laitetta mahdollisesti räjähdysalttiilla alueilla.
q) Älä koskaan aseta akkulaturia konepellin alle.
r) HUOMIO: varmista aina, että auton ja akun valmistajat sallivat akkulaturin pikakäynnistystoiminnon käytön moottorin käynnistämiseen!

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Laite on suunniteltu lataamaan auton akkuja. Joissakin malleissa on moottorin käynnistystoiminto, jota käytetään, kun akku on tyhjä tai alhaisissa lämpötiloissa. Se on varustettu lämpö- ja ylikuormitussuojalla.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

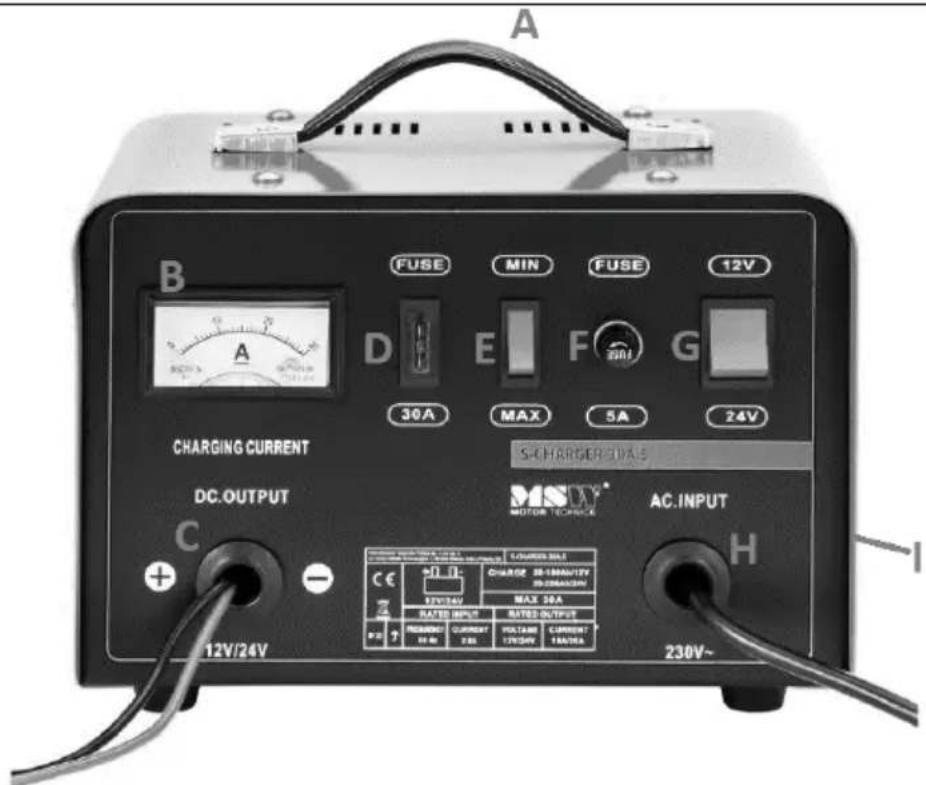

S-LATURI-30A.5:

A B FUSE MIN FUSE 12V A D E F G 30A MAX 5A 24V CHARGING CURRENT S-CHARGER/DUALS DC.OUTPUT MSW MOTOR TECHNICE AC.INPUT C H 12V/24V + - C 12V/24V COURSE MAX CE CHARGE 38-160V/12V 37V/34V MAX 30A RATED INPUT RATED OUTPUT PCC CURRENT VOLTAGE CURRENT 50Hz 250 170V 150mA 230V~

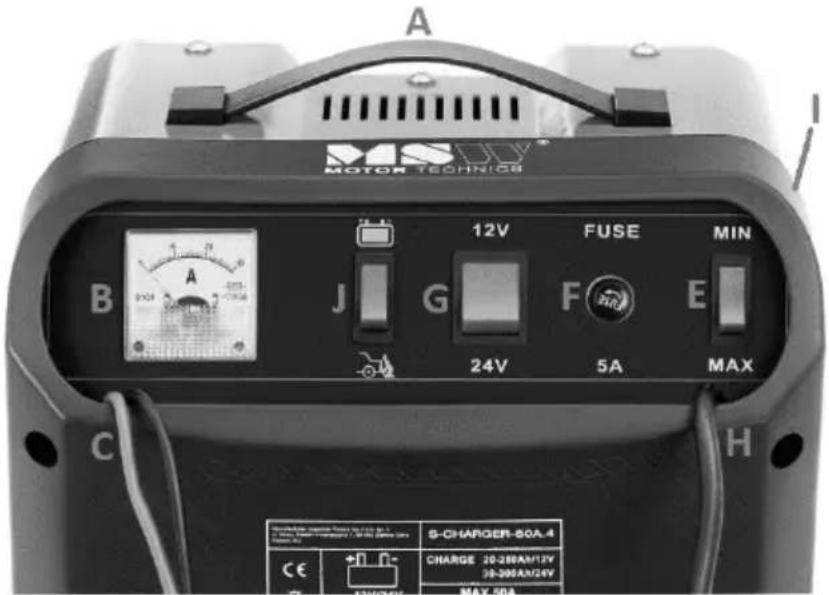

S-LATURI-50A.4:

A MOTOR TECHNOLOGY 12V FUSE MIN B J G F E 24V 5A MAX S-CHARGER-50A.4 CHARGE 20-28AM/12V 35-390AM/24V MAX 50A CE + - + - + - H C H

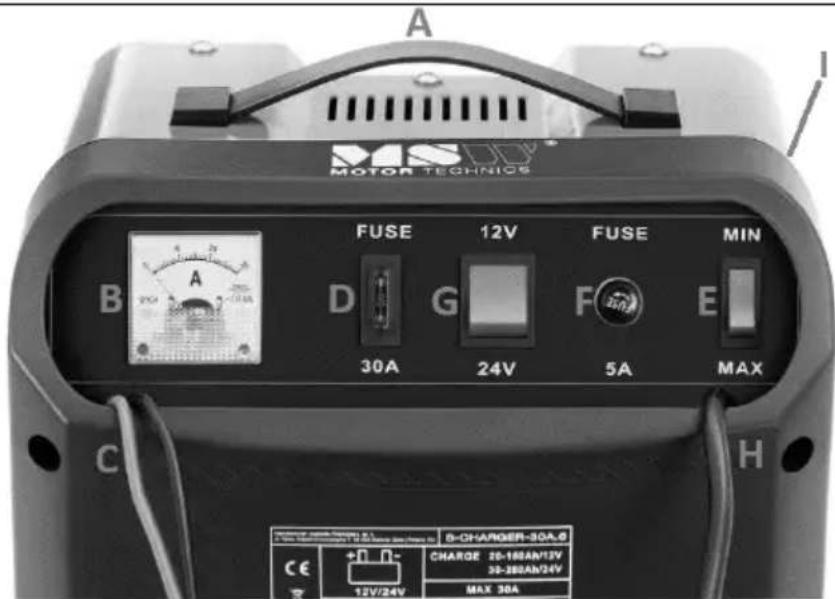

S-LATURI-30A.6:

A MOTOR TECHNIOS B A FUSE 12V FUSE MIN D G 30A 24V 5A E MAX C H S-CHARGER-30A.G CHARGE 20-180AN/13V 30-280AB/24V 12V/24V MAX 30A

A. Kuljetuskahva

B. Ampeerimittari

C. DC-lähtökaapelit puristimilla

D. DC-sulakkeen pistoke

E. Lataustilan kytkin

F. AC-sulakkeen pistoke

G. 12/24V valintakytkin

H. AC virtajohto pistokkeella

I. ON/OFF virtakytkin (takana; ei näy kuvassa)

J. Toimintatilan kytkin

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Laitteen kummankin sivun ja seinän tai muiden kohteiden välillä on oltava vähintään 10 cm:n etäisyys. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

Varoitus: laitteen tärinää, törmäystä ja ylösalaisin kääntymistä tulee estää kuljetettaessa.

3.3. Laitteen käyttö

VAROITUS: Varmista, että ladattava akku on oikean tyyppinen (lyijyhappo jne.), vastaa laitevaatimuksia ja siinä on vähintään 4 V jännite. On suositeltavaa, että akku poistetaan ajoneuvosta tai ainakin irrotetaan autosta. Älä koskaan jätä toimivaa laitetta ilman valvontaa pidemmäksi aikaa.

a) Liitä johto punaisella puristimella akun positiiviseen (+) napaan.
b) Liitä johto mustalla puristimella akun negatiiviseen (-) napaan.
c) Aseta haluttu lähtöjännite (12/24 V) valintakytkimellä.
d) Käytä valintakytkintä halutun latausvirran valitsemiseen: "MIN" – alhainen latausvirta tai "MAX" - korkea latausvirta.
e) Lisäksi S-CHARGER-50A.4 mallissa aseta kytkin latausasentoon, joka on merkitty seuraavalla kaaviolla:

f) Liitä akkulaturi virtalähteeseen.

g) Kytke virta päälle asettamalla virtakytkin (rungon takaosassa) ON-asentoon.

h) Ampeerimittari näyttää latausvirran, joka pienenee ajan myötä ja akun lataustilan noustessa.

i) Kun akku on ladattu täyteen (ampeerimittari näyttää, että latausta ei ole), sammuta laite asettamalla virtakytkin "OFF"-asentoon ja irrota sitten puristimet akun navoista.

Akun lataustoimintojen lisäksi S-CHARGER-50A.4-mallissa on myös polttomoottorin käynnistystoiminto. Aktivoi aloitustoiminto seuraavasti:

a) Liitä johdot puristimilla yllä olevien ohjeiden mukaisesti (kohdat a ja b)

b) Akun latausta suositellaan aluksi 10-15 minuuttia. Tämä helpottaa hyppyaloitusta.

c) Sammuta kaikki ajoneuvon tarpeettomat sähkötoiminnot, kuten valot, näytöt, lämmitin jne.

d) Aseta valintakytkin hyppykäynnistystoimintoon, joka on merkitty seuraavalla kaaviolla:

e) Hyppykäynnistykset tulee suorittaa seuraavalla jaksolla: 3 s toiminta / 120 s tauko. Enintään 5 hyppykäynnistyssykliä voidaan suorittaa. Näiden arvojen ylittäminen saattaa aiheuttaa akkulaturin sulakkeiden palamisen!

3.4. Puhdistaminen ja huolto

a) Irrota laite aina ennen sen puhdistamista.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Säilytä laitetta kuivassa, viileässä, hyvin tuuletetussa paikassa, jossa ei ole kosteutta ja suoraa auringonvaloa. Säilytä sitä paikassa, jossa ei ole syövyttäviä kaasuja.
d) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
e) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
f) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
g) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
h) Käytä puhdistamiseen pehmeää puhdistusliinaa.
i) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
j) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
