MANUALE UTENTE S-CHARGER-50A.4 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto		Caricabatterie
Modello		S-CHARGER-30A.5	S-CHARGER-50A.4	S-CHARGER-30A.6
Tensione di ingresso nominale [V~] / Frequenza [Hz] / Corrente [A]		230/50/2.8	230/50/7.5	230/50/2.8
Tensione di uscita nominale [V~]		12/24
Potenza nominale [W]		480	720	480
Classe di protezione		I
Grado di protezione IP		IP20
Classe di isolamento		F
Dimensioni [Larghezza x Profondità x Altezza; mm]		260×200×180	270×245×200	270×235×200
Peso [kg]		6,9	9,8	7,4
Modalità operativa In carica			Ricarica, avvia subito	In carica
Corrente di carica massima [A]	12V	15	20	15
	24V	20	30	20
Massimo. potenza in corrente [W]		27 45 27
Massimo. funzione jump start uscita di corrente [A]		- 130 -
Massimo. consumo energetico funzione jump start [W]		- 2200 -
Capacità della batteria consigliata [Ah]	12V	20-150	20-250	20-150
	24V	20-250	30-300	30-250
Tipo di batteria adatto		Piombo acido, AGM, EFB, GEL
Voltaggio minimo della batteria adatto alla ricarica [V]		4

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantire un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

	Il prodotto soddisfa i relativi standard di sicurezza.
	Leggere le istruzioni prima dell'uso.

		Il prodotto deve essere riciclato.
		AVVERTIMENTO! oppure ATTENZIONE! oppure RICORDA! Applicabile alla situazione data.(segnale di pericolo generale)
		ATTENZIONE! Avviso di scossa elettrica!
		Utilizzare solo in ambienti chiusi.

ATTENZIONE! I disegni contenuti in questo manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le

istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a:

Caricabatterie

2.1. Sicurezza elettrica

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese adatte riduce il rischio di scosse elettriche.
b) Evitare di toccare elementi collegati a terra come tubi, riscaldatori, caldaie e frigoriferi. Il rischio di scosse elettriche aumenta se il dispositivo messo a terra è esposto alla pioggia, a diretto contatto con una superficie bagnata o in funzione in un ambiente umido. L'ingresso di acqua nel dispositivo aumenta il rischio di danni al dispositivo e di scosse elettriche.
c) Utilizzare il cavo solo in conformità all'uso previsto. Non utilizzarlo mai per trasportare l'apparecchio o per staccare la spina dalla presa. Tenere il cavo

lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

d) Se non è possibile evitare l'utilizzo del dispositivo in un ambiente umido, è necessario applicare un dispositivo a corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

2.2. Sicurezza sul posto di lavoro

a) Assicurarsi che il posto di lavoro sia ordinato e ben illuminato. Un posto di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercare di anticipare ciò che potrebbe accadere, osservare cosa sta succedendo e usare il buon senso quando si lavora con il dispositivo.
b) Non utilizzare il dispositivo in una zona a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il dispositivo genera scintille che possono incendiare polveri o fumi.
c) Quando si riscontrano danni o funzionamento anomalo, spegnere immediatamente l'apparecchio e segnalarlo senza indugio ad un supervisore.
d) In caso di dubbi sul corretto funzionamento del dispositivo contattare il servizio assistenza del produttore. Solo il centro assistenza del produttore può effettuare riparazioni al prodotto. Non tentare di effettuare riparazioni da soli!
e) Solo il punto di assistenza del produttore può riparare il dispositivo. Non tentare alcuna riparazione in modo indipendente!
f) In caso di incendio, per spegnerlo utilizzare esclusivamente estintori a polvere o ad anidride carbonica (CO2) adatti all'uso su apparecchi sotto tensione.
g) È vietato l'accesso alla postazione di lavoro a bambini o persone non autorizzate. (Una distrazione può comportare la perdita di controllo del dispositivo)
h) Durante la ricarica le batterie emettono gas che potrebbero essere esplosivi. Evitare il contatto con scintille e fuoco. Utilizzare il dispositivo in uno spazio ben ventilato.

Ricordati! Quando si utilizza il dispositivo, proteggere i bambini e gli altri astanti.

2.3. Sicurezza personale

a) Non utilizzare il dispositivo in caso di stanchezza, malattia o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzo del dispositivo.
b) Quando si lavora con il dispositivo, usare il buon senso e prestare attenzione. La temporanea perdita di concentrazione durante l'utilizzo dell'apparecchio può causare gravi lesioni.
c) Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o con mancanza di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni da questa persona come al modo in cui viene utilizzato il dispositivo.
d) Non sopravvalutare le tue capacità. Quando si utilizza il dispositivo mantenere l'equilibrio e rimanere sempre stabili. Ciò garantirà un migliore controllo del dispositivo in situazioni impreviste. Il dispositivo può essere maneggiato solo da persone fisicamente idonee a maneggiarlo, adeguatamente addestrate, che abbiano familiarità con questo manuale e siano addestrate nell'ambito della salute e sicurezza sul lavoro.

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adeguati per il compito assegnato. Un dispositivo correttamente selezionato svolgerà il compito per il quale è stato progettato meglio e in modo più sicuro.
b) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non accende e spegne il dispositivo). I dispositivi che non possono essere accesi e spenti tramite l'interruttore ON/OFF sono pericolosi, non devono essere utilizzati e devono essere riparati.
c) Assicurarsi che la spina sia scollegata dalla presa prima di tentare qualsiasi regolazione, sostituzione di utensili o prima di mettere da parte il dispositivo. Tali precauzioni ridurranno il rischio di attivazione accidentale del dispositivo.
d) Quando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale utente. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti.
e) Mantenere il dispositivo in buono stato tecnico. Prima di ogni utilizzo verificare la presenza di danni generali e in particolare verificare la presenza di parti o elementi incrinati e di qualsiasi altra condizione che possa compromettere il funzionamento sicuro del dispositivo. Se si riscontrano danni, consegnare il dispositivo per la riparazione prima dell'uso.
f) Tenere il dispositivo fuori dalla portata dei bambini.

g) La riparazione o la manutenzione del dispositivo deve essere eseguita da personale qualificato, utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro.
h) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite. La riparazione o la manutenzione del dispositivo deve essere eseguita da personale qualificato, utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro.
i) Non caricare batterie usa e getta!
j) Non caricare batterie difettose o danneggiate.
k) Non caricare una batteria congelata.
I) Proteggere il dispositivo dagli agenti atmosferici, in particolare dalla pioggia. Utilizzare il dispositivo solo in locali ben ventilati.
m) Assicurarsi che il caricabatteria sia scollegato da una fonte di alimentazione quando si collegano i cavi alla batteria.
n) Non posizionare mai la batteria direttamente sotto o sopra il caricabatteria. Posizionare il caricabatterie il più lontano possibile dalla batteria. Il caricabatteria può essere fonte di scintille o generare un arco elettrico.
o) Durante la ricarica le batterie emettono gas che potrebbero essere esplosivi. Evitare il contatto con scintille e fuoco.
p) Non utilizzare il dispositivo in aree potenzialmente esplosive.
q) Non posizionare mai il caricabatteria sotto il cofano.
r) ATTENZIONE: assicurarsi sempre che i produttori dell'auto e delle batterie consentano l'uso della funzione di avviamento del caricabatteria per avviare il motore!

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunque un leggero rischio di incidenti o lesioni. Stai attento e usa il buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

Il dispositivo è progettato per caricare le batterie delle automobili. Alcuni modelli includono una funzione di avviamento di emergenza del motore, utilizzata quando la batteria è scarica o a basse temperature. E' dotato di protezione termica e da sovraccarico.

L'utente è responsabile per eventuali danni derivanti dall'uso non conforme del dispositivo.

3.1. Descrizione del dispositivo

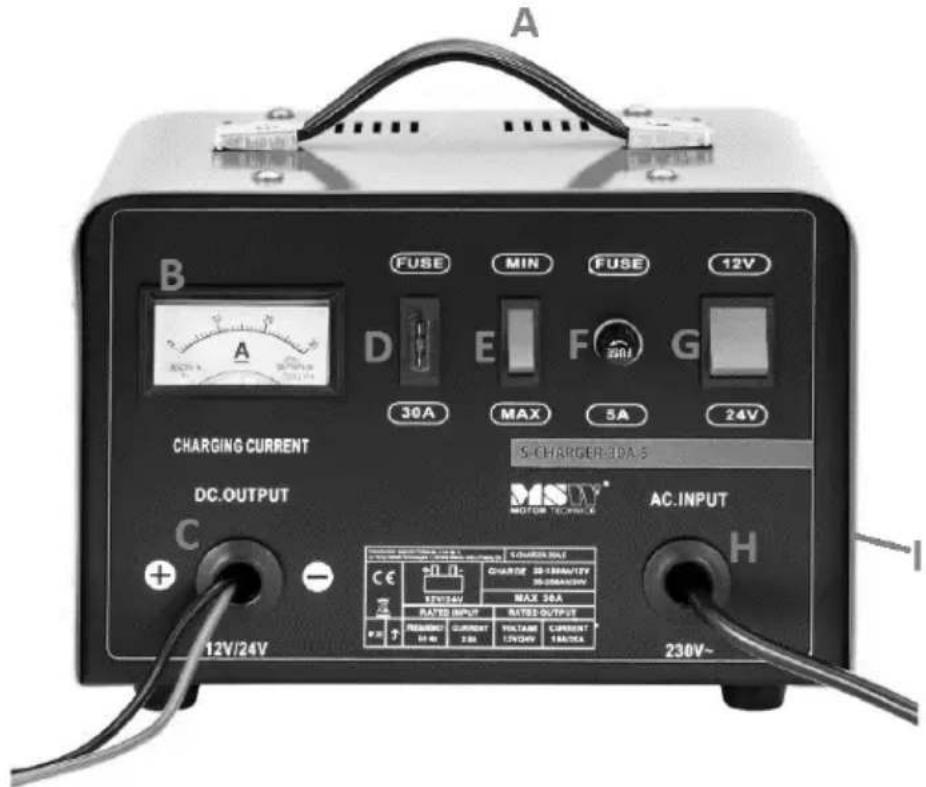

S-CHARGER-30A.5:

A B FUSE MIN FUSE 12V A D E F G 30A MAX 5A 24V CHARGING CURRENT S-CHARGER-3DA.5 DC.OUTPUT AC.INPUT C H 12V/24V CORDED RATE CHARGE 38-130kVA/17Y 38-00mA/0V MAX 30A RATED INPUT RATED OUTPUT P.M 2 P.M. Current VOLTAGE CURRENT 51 Hz 230 12V/24V 16kHz 230V~

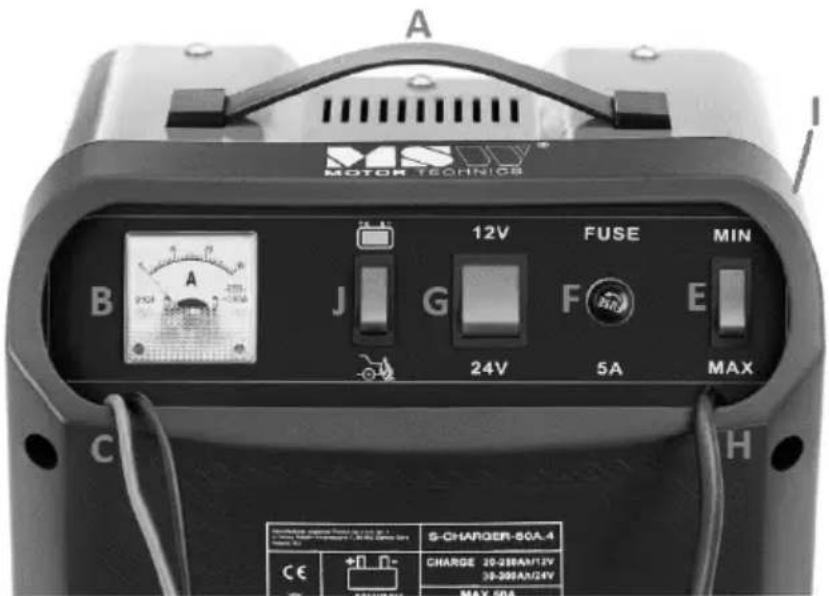

S-CHARGER-50A.4:

A MOTOR TECHNICS B 12V FUSE MIN J G F E 24V 5A MAX C H S-CHARGER-50A.4 CHARGE 20-288AM/12V 30-398AM/24V CE + - MAX 50A

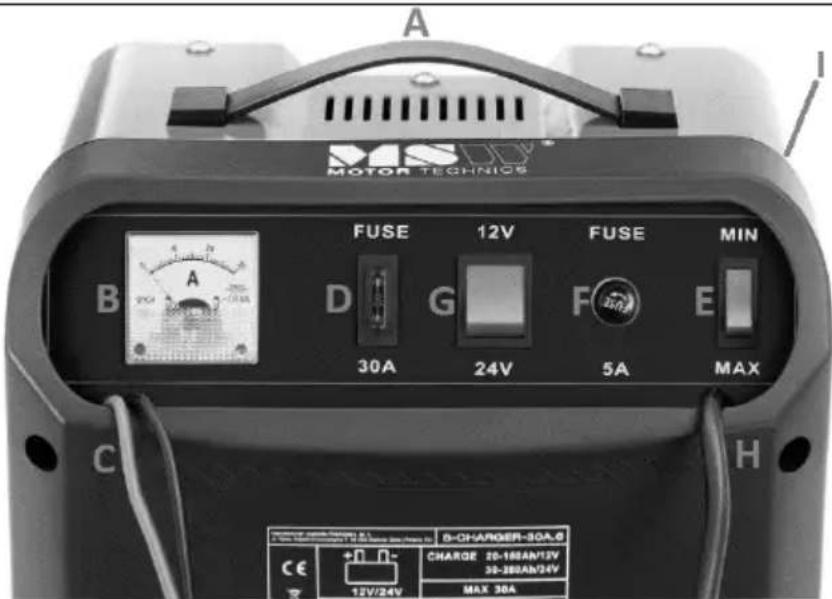

S-CHARGER-30A.6:

A MOTOR TECHNIOS B FUSE 12V FUSE MIN D G F E 30A 24V 5A MAX C H D-CHARGER-30A.G CE +O- 12V/24V CHARGE 20-180AN/13V 30-280AN/24V MAX 30A

A. Maniglia per il trasporto

B. Amperometro

C. Cavi di uscita DC con morsetti

D. Presa per fusibile CC

E. Interruttore della modalità di ricarica

F. Presa per fusibile CA

G. Selettore 12/24V

H. Cavo di alimentazione CA con plug-in

I. Interruttore ON/OFF (nella parte posteriore; non visibile nell'immagine)

J. Interruttore della modalità di funzionamento

3.2. Preparazione per l'uso

UBICAZIONE DELL'APPARECCHIO

La temperatura dell'ambiente non deve essere superiore a 40°C e l'umidità relativa deve essere inferiore all'85%. Garantire una buona ventilazione nella stanza in cui viene utilizzato l'apparecchio. Dovrebbe esserci una distanza di almeno 10 cm tra ciascun lato del dispositivo e il muro o altri oggetti. Il dispositivo deve essere sempre utilizzato posizionato su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali e sensoriali limitate. Posizionare l'apparecchio in modo da avere sempre accesso alla presa di corrente. Il cavo di alimentazione collegato all'apparecchio deve essere adeguatamente collegato a terra e corrispondere ai dati tecnici riportati sull'etichetta del prodotto.

Attenzione: evitare scosse, urti e capovolgimenti del dispositivo durante il trasporto.

3.3. Utilizzo del dispositivo

ATTENZIONE: assicurarsi che la batteria da caricare sia del tipo corretto (piombo acido ecc.), sia adatta ai requisiti del dispositivo e abbia una tensione di almeno 4 V. Si consiglia di rimuovere la batteria dal veicolo o almeno scollegarla dall'auto. Non lasciare mai un dispositivo funzionante incustodito per un periodo di tempo prolungato.

a) Collegare il cavo con il morsetto rosso al terminale positivo (+) della batteria.
b) Collegare il cavo con il morsetto nero al terminale negativo (-) della batteria.
c) Utilizzare il selettore per impostare la tensione di uscita richiesta (12/24 V).
d) Utilizzare il selettore per selezionare la corrente di carica richiesta: "MIN" - corrente di carica bassa o "MAX" - corrente di carica alta.
e) Inoltre, per il modello S-CHARGER-50A.4 impostare l'interruttore sulla posizione di ricarica contrassegnata dal seguente diagramma:

f) Collegare il caricabatteria a una fonte di alimentazione.
g) Accendere l'alimentazione mettendo l'interruttore di alimentazione (sul retro del corpo) in posizione "ON".
h) L'amperometro indicherà la corrente di carica che diminuirà con il tempo e all'aumentare dello stato di carica della batteria.
i) Una volta che la batteria è completamente carica (l'amperometro non indicherà alcuna carica), spegnere il dispositivo posizionando l'interruttore di alimentazione in posizione "OFF" e quindi scollegare i morsetti dai terminali della batteria.

Oltre alle funzioni di ricarica della batteria, il modello S-CHARGER-50A.4 dispone anche di una funzione di avviamento di emergenza del motore a combustione interna. Per attivare la funzione Jump Start, attenersi alla seguente procedura:

a) Collegare i cavi con i morsetti secondo le linee guida di cui sopra (punti a e b)
b) Si consiglia una ricarica iniziale della batteria di 10-15 minuti. Ciò renderà più semplice la partenza anticipata.
c) Spegnere tutte le funzioni elettriche non necessarie nel veicolo, come luci, display, riscaldamento, ecc.

IT

d) Impostare il selettore sulla funzione di avvio anticipato contrassegnata dal seguente diagramma:

e) Gli avviamenti di emergenza devono essere eseguiti in base al seguente ciclo: funzionamento 3 s / pausa 120 s. È possibile eseguire un massimo di 5 cicli di avvio rapido. Il superamento di questi valori può causare la rottura dei fusibili del caricabatteria!

3.4. Pulizia e manutenzione

a) Scollegare sempre il dispositivo prima di pulirlo.

b) Utilizzare solo detergenti non corrosivi per pulire la superficie.

c) Conservare l'unità in un luogo asciutto, fresco e adeguatamente ventilato, privo di umidità e privo di esposizione diretta alla luce solare. Conservarlo in un luogo privo di gas corrosivi.

d) Non spruzzare il dispositivo con un getto d'acqua né immergerlo in acqua.

e) Non consentire all'acqua di penetrare all'interno del dispositivo attraverso le prese d'aria nell'alloggiamento del dispositivo.

f) Pulire le prese d'aria con una spazzola e aria compressa.

g) Il dispositivo deve essere regolarmente ispezionato per verificarne l'efficienza tecnica e individuare eventuali danni.

h) Per la pulizia utilizzare un panno morbido.

i) Non utilizzare oggetti appuntiti e/o metallici per la pulizia (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare il materiale superficiale dell'apparecchio.

j) Non pulire il dispositivo con sostanze acide, agenti di uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiare il dispositivo.

SMALTIMENTO DEI DISPOSITIVI USATI

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. La plastica utilizzata per costruire il dispositivo può essere riciclata in conformità con le relative marcature. Scegliendo di riciclare dai un contributo significativo alla protezione del nostro ambiente.

Contatta le autorità locali per informazioni sul tuo impianto di riciclaggio locale.
