MANUALE UTENTE S-CHARGER-65A.3 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Caricabatterie per auto
Modello	S-CHARGER-45A.3	S-CHARGER-65A.3
Tensione nominale [V~] / frequenza [Hz]	230/50
Tensione di uscita [V]	12/24
Modalità operative	Ricarica/avvio rapido (3 secondi ON/120 secondi OFF-5 cicli)
Massimo. corrente di carica [A]	70	100
Corrente massima di avviamento di emergenza [A]	320	480
Massimo. consumo energetico funzione jump start [W]	8000	8500/12000
Capacità della batteria consigliata [Ah]	40-700	60-1000
Dimensioni (larghezza x profondità x altezza) [mm]	320×370×620	320×380×620
Peso [kg]	14,4	22,8

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantire un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

Il prodotto soddisfa i relativi standard di sicurezza.

Leggere le istruzioni prima dell'uso.

Il prodotto deve essere riciclato.

AVVERTIMENTO! oppure ATTENZIONE! oppure RICORDA! Applicabile alla situazione data. (segnale di pericolo generale)

ATTENZIONE! Avviso di scossa elettrica!

Utilizzare solo in ambienti chiusi.

ATTENZIONE! I disegni contenuti in questo manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a: Caricabatterie per auto

2.1. Sicurezza elettrica

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese adatte riduce il rischio di scosse elettriche.
b) Evitare di toccare elementi collegati a terra come tubi, riscaldatori, caldaie e frigoriferi. Il rischio di scosse elettriche aumenta se il dispositivo messo a terra è esposto alla pioggia, a diretto contatto con una superficie bagnata o in funzione in un ambiente umido. L'ingresso di acqua nel dispositivo aumenta il rischio di danni al dispositivo e di scosse elettriche.
c) Utilizzare il cavo solo in conformità all'uso previsto. Non utilizzarlo mai per trasportare l'apparecchio o per staccare la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
d) Se non è possibile evitare l'utilizzo del dispositivo in un ambiente umido, è necessario applicare un dispositivo a corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

2.2. Sicurezza sul posto di lavoro

a) Assicurarsi che il posto di lavoro sia ordinato e ben illuminato. Un posto di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercare di anticipare ciò che potrebbe accadere, osservare cosa sta succedendo e usare il buon senso quando si lavora con il dispositivo.
b) Non utilizzare il dispositivo in una zona a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il dispositivo genera scintille che possono incendiare polveri o fumi.
c) Quando si riscontrano danni o funzionamento anomalo, spegnere immediatamente l'apparecchio e segnalarlo senza indugio ad un supervisore.
d) In caso di dubbi sul corretto funzionamento del dispositivo contattare il servizio assistenza del produttore.
e) Solo il punto di assistenza del produttore può riparare il dispositivo. Non tentare alcuna riparazione in modo indipendente!
f) In caso di incendio, per spegnerlo utilizzare esclusivamente estintori a polvere o ad anidride carbonica (CO2) adatti all'uso su apparecchi sotto tensione.
g) È vietato l'accesso alla postazione di lavoro a bambini o persone non autorizzate. (Una distrazione può comportare la perdita di controllo del dispositivo)
h) Durante la ricarica le batterie emettono gas che potrebbero essere esplosivi. Evitare il contatto con scintille e fuoco.

Ricordati! Quando si utilizza il dispositivo, proteggere i bambini e gli altri astanti.

2.3. Sicurezza personale

a) Non utilizzare il dispositivo in caso di stanchezza, malattia o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzo del dispositivo.

b) Quando si lavora con il dispositivo, usare il buon senso e prestare attenzione. La temporanea perdita di concentrazione durante l'utilizzo dell'apparecchio può causare gravi lesioni.

c) Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o con mancanza di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni da questa persona come al modo in cui viene utilizzato il dispositivo.

d) Non sopravvalutare le tue capacità. Quando si utilizza il dispositivo mantenere l'equilibrio e rimanere sempre stabili. Ciò garantirà un migliore controllo del dispositivo in situazioni impreviste.

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adeguati per il compito assegnato. Un dispositivo correttamente selezionato svolgerà il compito per il quale è stato progettato meglio e in modo più sicuro.
b) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non accende e spegne il dispositivo). I dispositivi che non possono essere accesi e spenti tramite l'interruttore ON/OFF sono pericolosi, non devono essere utilizzati e devono essere riparati.
c) Assicurarsi che la spina sia scollegata dalla presa prima di tentare qualsiasi regolazione, sostituzione di utensili o prima di mettere da parte il dispositivo. Tali precauzioni ridurranno il rischio di attivazione accidentale del dispositivo.
d) Quando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale utente. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti.
e) Mantenere il dispositivo in buono stato tecnico. Prima di ogni utilizzo verificare la presenza di danni generali e in particolare verificare la presenza di parti o elementi incrinati e di qualsiasi altra condizione che possa compromettere il funzionamento sicuro del dispositivo. Se si riscontrano danni, consegnare il dispositivo per la riparazione prima dell'uso.

f) Tenere il dispositivo fuori dalla portata dei bambini.
g) La riparazione o la manutenzione del dispositivo deve essere eseguita da personale qualificato, utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro.
h) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.

i) Non caricare batterie usa e getta!

j) Non caricare batterie difettose o danneggiate.

k) Non caricare una batteria congelata.

I) Proteggere il dispositivo dagli agenti atmosferici, in particolare dalla pioggia. Utilizzare il dispositivo solo in locali ben ventilati.

m) Assicurarsi che il caricabatteria sia scollegato da una fonte di alimentazione quando si collegano i cavi alla batteria.

n) Non posizionare mai la batteria direttamente sotto o sopra il caricabatteria. Posizionare il caricabatterie il più lontano possibile dalla batteria. Il caricabatteria può essere fonte di scintille o generare un arco elettrico.

o) Durante la ricarica le batterie emettono gas che potrebbero essere esplosivi. Evitare il contatto con scintille e fuoco.

p) Non utilizzare il dispositivo in aree potenzialmente esplosive.

g) Non posizionare mai il caricabatteria sotto il cofano.

r) I modelli con ruote devono essere conservati in posizione verticale.

s) ATTENZIONE: assicurarsi sempre che i produttori dell'auto e delle batterie consentano l'uso della funzione di avviamento del caricabatteria per avviare il motore!

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunque un leggero rischio di incidenti o lesioni. Stai attento e usa il buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

Il caricabatteria è un dispositivo progettato per caricare batterie al piombo e batterie per auto. Alcuni modelli includono una funzione di avviamento di emergenza del motore, utilizzata quando la batteria è scarica o a basse temperature.

Il prodotto è destinato esclusivamente all'uso domestico.

L'utente è responsabile per eventuali danni derivanti dall'uso non conforme del dispositivo.

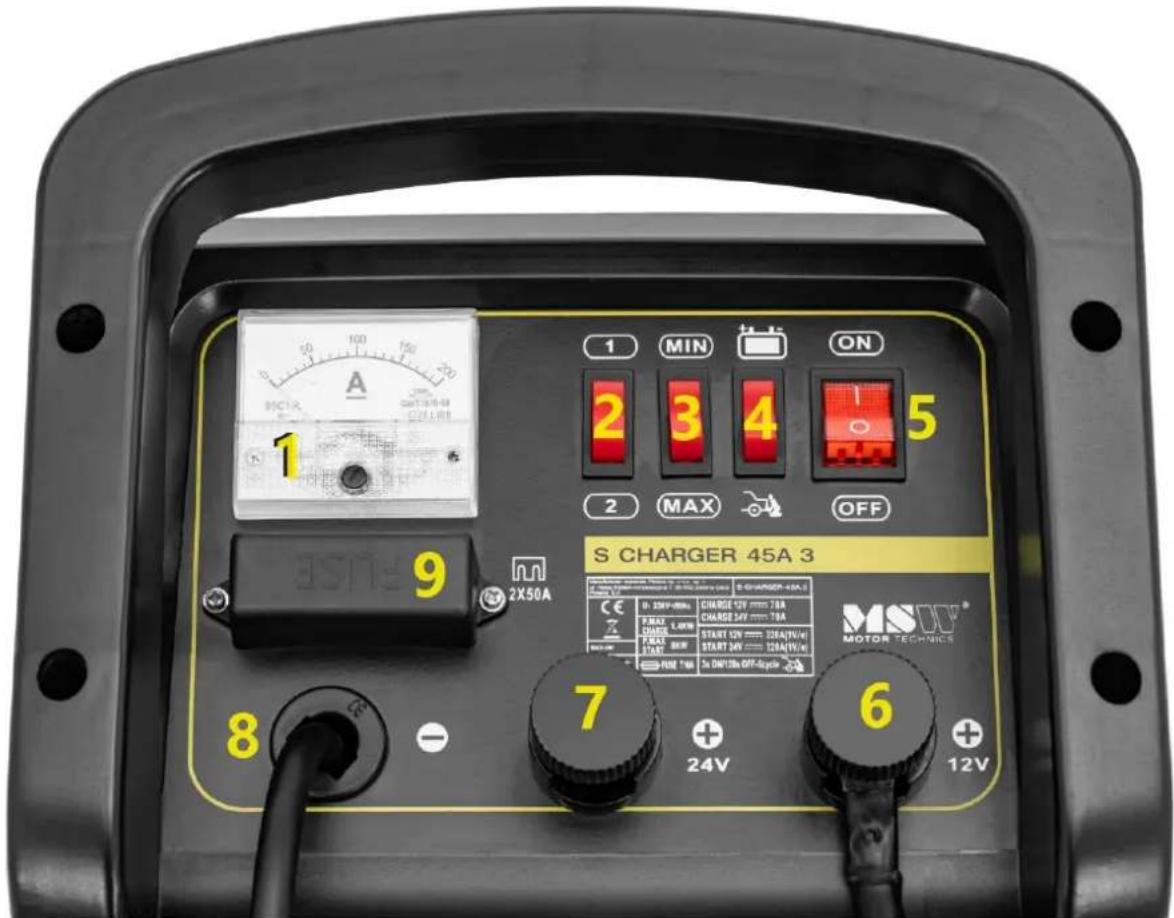

3.1. Descrizione del dispositivo S-CHARGER-45A.3

1 MIN ON 2 3 4 5 2 MAX OFF S CHARGER 45A 3 8 9 2X50A 7 24V 6 12V MOTOR TECHNICS

1. Amperometro

2. Selettore della modalità di ricarica

3. Selettore della corrente di carica

4. Selettore della modalità operativa

5. Interruttore ON/OFF

6. Polo positivo, tensione di uscita: 12V

7. Polo positivo, tensione di uscita: 24V

8. Polo negativo

9. Fusibile

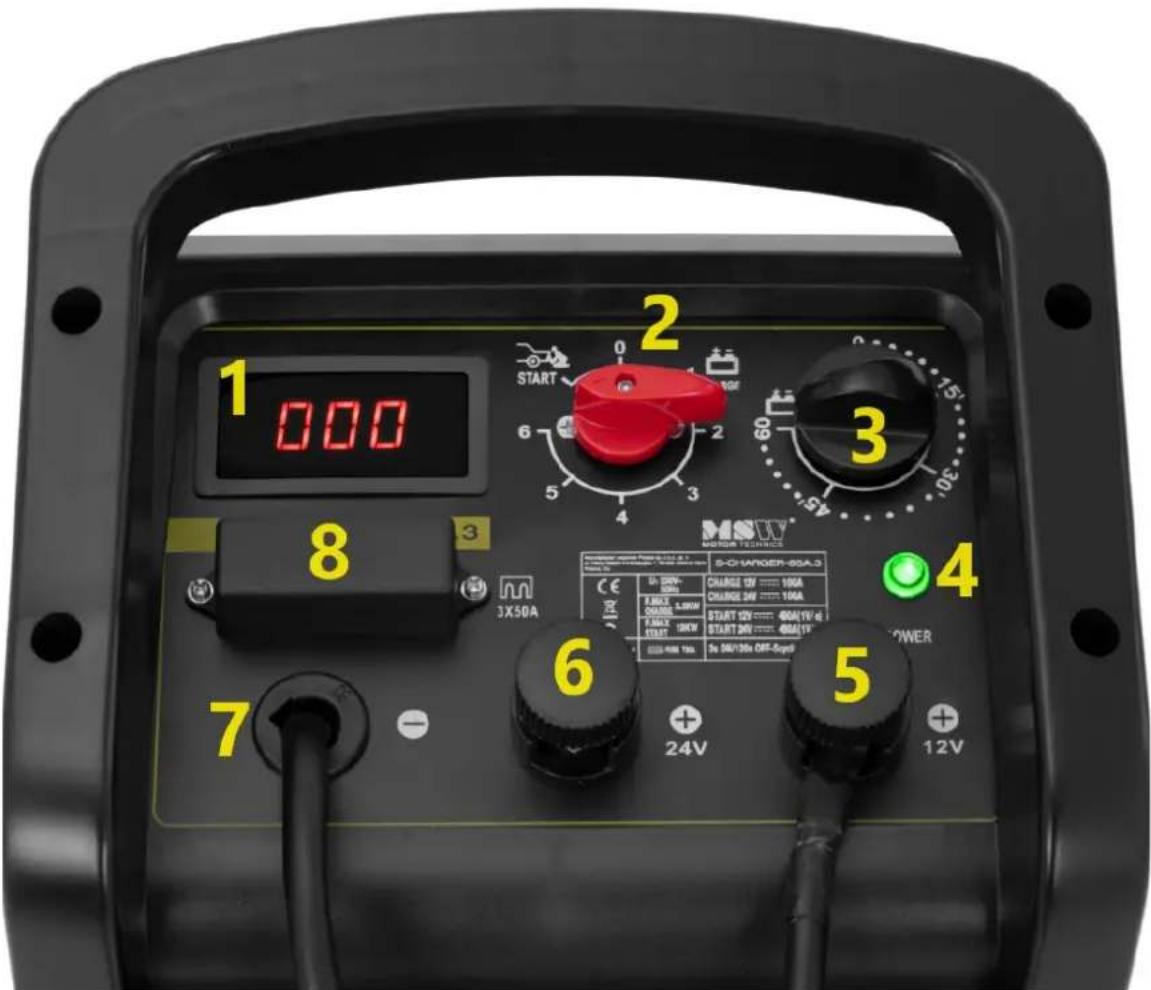

S-CHARGER-65A.3

1 000 2 START 6 5 4 3 8 3X50A MSUV® MOTOR TECHNICS S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.3 S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A. S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C

1. Amperometro

2. Manopola selezione modalità di funzionamento

3. Timer

4. Spia di funzionamento del dispositivo

5. Polo positivo, tensione di uscita: 12V

6. Polo positivo, tensione di uscita: 24V

7. Polo negativo

8. Fusibile

3.2. Preparazione per l'uso

UBICAZIONE DELL'APPARECCHIO

La temperatura dell'ambiente non deve essere superiore a 40°C e l'umidità relativa deve essere inferiore all'85%. Garantire una buona ventilazione nella stanza in cui viene utilizzato l'apparecchio. Dovrebbe esserci una distanza di almeno 10 cm tra ciascun lato del dispositivo e il muro o altri oggetti. Il dispositivo deve essere sempre utilizzato posizionato su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali e sensoriali limitate. Posizionare l'apparecchio in modo da avere sempre accesso alla presa di corrente. Il cavo di alimentazione collegato all'apparecchio deve essere adeguatamente collegato a terra e corrispondere ai dati tecnici riportati sull'etichetta del prodotto.

3.3. Utilizzo del dispositivo

S-CHARGER-45A.3

1. Collegare il cavo che termina con un occhiello al caricabatteria (collegare il cavo all'uscita da 12 o 24 V in base alla tensione di uscita richiesta), quindi collegare il morsetto rosso sull'altra estremità del cavo al terminale positivo (+) della batteria.
2. Collegare il cavo con il morsetto nero al terminale negativo (-) della batteria.
3. Utilizzare il selettore per scegliere la modalità di carica della batteria richiesta "1" - carica lenta o "2" - carica rapida e poi la corrente di carica: "MIN" - corrente di carica bassa o "MAX" - corrente di carica alta.
4. Utilizzare il pulsante per impostare la modalità operativa richiesta: ovvero avvio rapido contrassegnato dal seguente diagramma:

Oppure modalità di carica contrassegnata dal seguente diagramma:

Se si utilizza la funzione Jump Start, osservare le seguenti linee guida:

• Si consiglia una ricarica iniziale della batteria di 10-15 minuti. Ciò renderà più semplice la partenza anticipata.
• Spegnere tutte le funzioni non necessarie del veicolo, come luci, tergicristalli, display, riscaldamento del parabrezza, ecc.

• Gli avviamenti di emergenza devono essere eseguiti in base al seguente ciclo: funzionamento di 3 s / pausa di 120 s È possibile eseguire un massimo di 5 cicli di avviamento di emergenza. Il superamento di questi valori può causare la rottura dei fusibili del caricabatteria.

• Collegare il dispositivo a una fonte di alimentazione. Impostare l'interruttore ON/OFF su "ON".

• L'amperometro mostrerà la corrente misurata all'uscita del caricabatteria.

• Una volta che la batteria è completamente carica, spegnere il caricabatteria e solo successivamente scollegare i cavi dalla batteria nel seguente ordine: scollegare prima la pinza sul terminale con la stessa carica della carrozzeria del veicolo (nella maggior parte dei casi sarà il negativo terminale, tuttavia sono presenti veicoli con carica positiva).

S-CHARGER-65A.3

1. Collegare il cavo che termina con un occhiello al caricabatteria (collegare il cavo all'uscita da 12 o 24 V in base alla tensione di uscita richiesta), quindi collegare il morsetto rosso sull'altra estremità del cavo al terminale positivo (+) della batteria.
2. Collegare il cavo con il morsetto nero al terminale negativo (-) della batteria.
3. Utilizzare la manopola per impostare la modalità operativa desiderata: ovvero Jump Start contrassegnata dal seguente schema:

Oppure modalità di carica contrassegnata dal seguente diagramma:

Nella modalità di carica sono disponibili le impostazioni da 0 a 6 che rappresentano diversi valori di corrente di carica:

"0" – il caricabatterie è spento.

"1" - la corrente minima di carica della batteria.

"2" - corrente di carica media della batteria.

"3" - la corrente massima di carica della batteria.

"4" - la corrente minima di ricarica "veloce".

"5" - la corrente media di ricarica "veloce".

"6" - la corrente massima di ricarica "veloce".

Il caricabatteria non carica nella posizione "0". Nelle posizioni "4", "5" e "6" il caricabatteria inizierà a caricarsi solo una volta impostata l'ora sul timer.

Se si utilizza la funzione Jump Start, osservare le seguenti linee guida:

• Si consiglia una ricarica iniziale della batteria di 10-15 minuti. Ciò renderà più semplice la partenza anticipata.
• Spegnere tutte le funzioni non necessarie del veicolo, come luci, tergicristalli, display, riscaldamento del parabrezza, ecc.

• Gli avviamenti di emergenza devono essere eseguiti in base al seguente ciclo: funzionamento di 3 s / pausa di 120 s È possibile eseguire un massimo di 5 cicli di avviamento di emergenza. Il superamento di questi valori può causare la rottura dei fusibili del caricabatteria.

• Collegare il dispositivo a una fonte di alimentazione. Il diodo "POWER" si accenderà.

• L'amperometro mostrerà la corrente misurata all'uscita del caricabatteria.
• Il timer funziona solo quando la modalità di ricarica è impostata su 4, 5 o 6. Trascorso il tempo impostato la carica della batteria cesserà e verrà emesso un segnale acustico. Non funziona con altre impostazioni (non spegnerà il dispositivo).
• Una volta che la batteria è completamente carica, spegnere il caricabatteria e solo successivamente scollegare i cavi dalla batteria nel seguente ordine: scollegare prima la pinza sul terminale con la stessa carica della carrozzeria del veicolo (nella maggior parte dei casi sarà il negativo terminale, tuttavia sono presenti veicoli con carica positiva).

UTILIZZARE LE LINEE GUIDA

• Collegare e scollegare i cavi con il caricabatteria spento!
- Prima di caricare una batteria verificare sempre se la sua capacità è compatibile con il caricabatterie. Consultare le tabelle dei dati tecnici per il modello di caricabatteria indicato.
- Sempre prima di iniziare a caricare una batteria classica, rimuovere i coperchi delle celle e verificare il livello degli elettroliti. Il liquido nelle celle dovrebbe coprire le piastre della batteria. Se i livelli del liquido sono troppo bassi, seguire le istruzioni e le linee guida del produttore della batteria. Fare attenzione, l'elettrolito è altamente corrosivo e può causare irritazioni acute a contatto con la pelle.

- Mantenere i morsetti puliti. I morsetti sporchi possono impedire o ostacolare la ricarica della batteria. Controllare sempre lo stato della batteria per garantire che i punti di connessione del morsetto siano puliti.

- Evitare che i morsetti si tocchino tra loro quando il caricabatteria è acceso.

- Con il dispositivo è possibile utilizzare batterie collegate in serie o in parallelo. Si ricorda che nel collegamento seriale la corrente in uscita viene divisa tra le batterie cariche e la tensione rimane a contatto (cioè la somma delle correnti sui morsetti delle batterie è pari alla corrente in uscita dal caricabatteria). Con il collegamento in parallelo invece la corrente rimane costante e la tensione viene suddivisa tra le batterie cariche. Tenere presente quanto sopra quando si impostano tensione e corrente.

- Non avviare il motore dell'auto mentre la batteria è in carica. Ciò è consentito solo con l'opzione Jump Start selezionata (solo alcuni modelli).

- Un'ulteriore carica della batteria può causare l'emissione di gas dal liquido della batteria, segnalata dal caratteristico suono di "ebollizione". Interrompere immediatamente la ricarica per evitare di danneggiare la batteria.

- Posizionare il caricabatteria su una superficie stabile.

- Il tempo di ricarica della batteria dipende da quanto è scarica e dalla sua capacità. Seguire le linee guida del produttore per verificare lo stato della batteria.

- Se i fusibili sono danneggiati (per la posizione dei fusibili vedere la descrizione sopra) sostituirli. Per fare ciò, rimuovere il fusibile difettoso e sostituirlo con uno nuovo dello stesso tipo e parametri.

3.4. Pulizia e manutenzione

a) Scollegare sempre il dispositivo prima di pulirlo o riporlo.
b) Utilizzare solo detergenti non corrosivi per pulire la superficie.
c) Dopo aver pulito il dispositivo, tutte le parti devono essere asciugate completamente prima di riutilizzarlo.
d) Conservare l'unità in un luogo fresco e asciutto, privo di umidità e privo di esposizione diretta alla luce solare.
e) Non spruzzare il dispositivo con un getto d'acqua né immergerlo in acqua.
f) Non consentire all'acqua di penetrare all'interno del dispositivo attraverso le prese d'aria nell'alloggiamento del dispositivo.
g) Pulire le prese d'aria con una spazzola e aria compressa.
h) Il dispositivo deve essere regolarmente ispezionato per verificarne l'efficienza tecnica e individuare eventuali danni.
i) Per pulire bisogna usare un panno morbido e umido.
j) Non utilizzare oggetti appuntiti e/o metallici per la pulizia (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare il materiale superficiale dell'apparecchio.
k) Non pulire il dispositivo con sostanze acide, agenti di uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiare il dispositivo.

I) Evitare di scuotere, schiantare e capovolgere il dispositivo durante il trasporto. Conservarlo in un luogo adeguatamente ventilato con aria secca e senza gas corrosivi.

SMALTIMENTO DEI DISPOSITIVI USATI:

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. La plastica utilizzata per costruire il dispositivo può essere riciclata in conformità con le relative marcature. Scegliendo di riciclare dai un contributo significativo alla protezione del nostro ambiente.

Contatta le autorità locali per informazioni sul tuo impianto di riciclaggio locale.
