Caractéristiques	Détails
Type de produit	Chargeur de piles
Tension d'entrée	230 V AC
Tension de sortie	12 V DC
Courant de sortie	65 A
Compatibilité	Piles plomb-acide, AGM, gel
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Charge rapide de batteries pour véhicules
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Mesures de sécurité	Utiliser dans un endroit bien ventilé, éviter l'humidité
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - S-CHARGER-65A.3 MSW

Comment puis-je savoir si le MSW S-CHARGER-65A.3 est compatible avec ma batterie ?

Vérifiez les spécifications de votre batterie pour vous assurer qu'elle est compatible avec les caractéristiques de charge du MSW S-CHARGER-65A.3, notamment la tension et la capacité.

Que faire si le chargeur ne s'allume pas ?

Assurez-vous que le chargeur est correctement branché sur une prise fonctionnelle et que le câble d'alimentation est en bon état. Si le problème persiste, vérifiez le fusible du chargeur.

Pourquoi ma batterie ne se charge-t-elle pas complètement ?

Cela peut être dû à une batterie défectueuse, à une incompatibilité avec le chargeur ou à un problème de connexion. Inspectez la batterie et les connexions, et essayez une autre batterie si possible.

Le chargeur émet un bruit étrange pendant la charge, est-ce normal ?

Un léger bourdonnement peut être normal, mais si le bruit est fort ou inhabituel, débranchez le chargeur et contactez le service client pour une assistance.

Quelle est la durée de charge typique pour une batterie avec le MSW S-CHARGER-65A.3 ?

La durée de charge dépend de la capacité de la batterie. En général, cela peut prendre de quelques heures à une nuit entière, selon la taille de la batterie.

Puis-je utiliser le chargeur à l'extérieur ?

Le MSW S-CHARGER-65A.3 est conçu pour un usage en intérieur. Évitez de l'utiliser à l'extérieur ou dans des environnements humides pour garantir la sécurité et le bon fonctionnement.

Comment entretenir mon chargeur de piles MSW S-CHARGER-65A.3 ?

Gardez le chargeur propre et sec. Évitez les chocs et les chutes, et rangez-le dans un endroit frais lorsqu'il n'est pas utilisé.

Que faire si le voyant de charge reste rouge ?

Un voyant rouge indique généralement que la charge est en cours. Si le voyant reste rouge pendant une période prolongée, cela peut indiquer un problème. Vérifiez la batterie et le chargeur, et contactez le support si nécessaire.

Le chargeur est-il protégé contre les surcharges ?

Oui, le MSW S-CHARGER-65A.3 est équipé de protections contre les surcharges afin de protéger la batterie et le chargeur.

Où puis-je trouver le manuel d'utilisation du MSW S-CHARGER-65A.3 ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de MSW.

MODE D'EMPLOI S-CHARGER-65A.3 MSW

Adresse du fabricant

Producentens adresse

Produsentens adresse

Courant maximum de démarrage [A]

Max. Consommation électrique de la fonction de démarrage rapide [W]

8500/12000 Capacité de batterie recommandée [Ah] 40-700 60-1000 Dimensions (largeur x profondeur x hauteur) [mm] 320 x 370 x 620 320 x 380 x 620 Poids [kg] 14,4 22,8

1. Description générale

Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes. N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR ATTENTIVEMENT LU ET COMPRIS CE MANUEL D'UTILISATION. Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif est conçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des opportunités de réduction du bruit. Légende

Le produit répond aux normes de sécurité en vigueur.

Lisez les instructions avant utilisation.

Le produit doit être recyclé.

AVERTISSEMENT! ou ATTENTION ! ou SOUVENEZ-VOUS ! Applicable à la situation donnée. (panneau d'avertissement général)

ATTENTION! Avertissement de choc électrique !FR

Utiliser uniquement à l’intérieur.

N’OUBLIEZ PAS ! Les dessins de ce manuel sont uniquement à des fins d’illustration et dans certains détails peuvent différer du produit réel.

2. Sécurité d'utilisation

ATTENTION! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort. Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant: Chargeur de batterie de voiture 2.1. Sécurité électrique a) La fiche doit s'adapter à la prise. Ne pas modifier la fiche de quelque manière que ce soit. L'utilisation de fiches d'origine et de prises adaptées réduit le risque de choc électrique. b) Évitez de toucher les éléments mis à la terre tels que les tuyaux, les radiateurs, les chaudières et les réfrigérateurs. Il existe un risque accru de choc électrique si l'appareil mis à la terre est exposé à la pluie, en contact direct avec une surface humide ou fonctionne dans un environnement humide. La pénétration d'eau dans l'appareil augmente le risque de dommages à l'appareil et de choc électrique. c) Utilisez le câble uniquement conformément à son utilisation prévue. Ne l'utilisez jamais pour transporter l'appareil ou pour débrancher la fiche d'une prise. Gardez le câble éloigné des sources de chaleur, de l'huile, des arêtes vives ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique. d) Si l'utilisation de l'appareil dans un environnement humide ne peut être évitée, un dispositif à courant résiduel (RCD) doit être appliqué. L'utilisation d'un RCD réduit le risque de choc électrique. 2.2. Sécurité au travail a) Assurez-vous que le lieu de travail est ordonné et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper ce qui peut arriver, observez ce qui se passe et faites preuve de bon sens lorsque vous travaillez avec l'appareil. b) N'utilisez pas l'appareil dans une zone à risque d'explosion, par exemple en présence de liquides, de gaz ou de poussières inflammables. L'appareil génère des étincelles qui peuvent enflammer les poussières ou les fumées. c) Dès que vous constatez des dommages ou un fonctionnement irrégulier, éteignez immédiatement l'appareil et signalez-le sans délai à un superviseur. d) En cas de doute sur le bon fonctionnement de l'appareil, contactez le service d'assistance du fabricant. e) Seul le point de service du fabricant est autorisé à réparer l'appareil. Ne tentez aucune réparation par vous-même ! f) Si un incendie se déclare, utilisez uniquement des extincteurs à poudre ou à dioxyde de carbone (CO2) adaptés à une utilisation sur des appareils sous tension pour l'éteindre. g) Il est interdit aux enfants ou aux personnes non autorisées d'accéder à un poste de travail. (Une distraction peut entraîner une perte de contrôle sur l'appareil) h) Lors du chargement des batteries, des gaz peuvent être explosifs. Évitez tout contact avec les étincelles et le feu.

Important ! Lorsque vous utilisez l'appareil, protégez les enfants et les autres personnes présentes. 2.3. Sécurité personnelle a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de stupéfiants ou de médicaments qui peuvent altérer considérablement la capacité d'utiliser l'appareil.FR b) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves. c) Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des aptitudes physiques, sensorielles ou mentales limitées ou un manque d'expérience et/ou de connaissances, à moins qu'elles ne soient supervisées par une personne responsable de leur sécurité ou qu'elles n'aient reçu des instructions de cette personne comme à la manière dont l'appareil est utilisé. d) Ne surestimez pas vos capacités. Lorsque vous utilisez l'appareil, gardez votre équilibre et restez stable à tout moment. Cela garantira un meilleur contrôle de l'appareil dans des situations inattendues. 2.4. Utilisation sûre de l'appareil a) Assurez-vous que la roue est installée de maniere stable. Utiliser les outils appropriés à la tâche donnée. Un appareil correctement sélectionné effectuera la tâche pour laquelle il a été conçu de manière plus efficace et plus sûre. b) N'utilisez pas l'appareil si l'interrupteur marche/arrêt ne fonctionne pas correctement (n'allume pas et n'éteint pas l'appareil). Les appareils qui ne peuvent pas être allumés et éteints à l'aide de l'interrupteur ON/OFF sont dangereux, ne doivent pas être utilisés et doivent être réparés. c) Assurez-vous que la fiche est débranchée de la prise avant de tenter des réglages, des remplacements d'outils ou avant de mettre l'appareil de côté. De telles précautions réduiront le risque d’activation accidentelle de l’appareil. d) Lorsqu'il n'est pas utilisé, conserver dans un endroit sûr, hors de portée des enfants et des personnes non familiarisées avec l'appareil, qui n'ont pas lu le manuel d'utilisation. L'appareil peut présenter un danger entre les mains d'utilisateurs inexpérimentés. e) Maintenir l'appareil dans un bon état technique. Avant chaque utilisation, vérifiez l'état général et en particulier les pièces ou éléments fissurés et toute autre condition pouvant avoir un impact sur le fonctionnement sûr de l'appareil. Si des dommages sont découverts, remettez l'appareil pour réparation avant utilisation. f) Gardez l'appareil hors de portée des enfants. g) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation sûre. h) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine et ne desserrez aucune vis.

i) Ne chargez pas de piles jetables !

j) Ne chargez pas des batteries défectueuses ou endommagées. k) Ne chargez pas une batterie gelée. l) Protégez l'appareil contre les éléments, notamment la pluie. Utilisez l'appareil uniquement dans des locaux bien ventilés. m) Assurez-vous que le chargeur de batterie est déconnecté d'une source d'alimentation lorsque vous connectez les câbles à une batterie. n) Ne placez jamais une batterie juste sous ou au-dessus du chargeur de batterie. Placez le chargeur de batterie aussi loin que possible de la batterie. Le chargeur de batterie peut être source d'étincelles ou générer un arc électrique. o) Lors du chargement des batteries, des gaz peuvent être explosifs. Évitez tout contact avec les étincelles et le feu. p) N'utilisez pas l'appareil dans des zones potentiellement explosives. q) Ne placez jamais le chargeur de batterie sous le capot. r) Les modèles équipés de roues doivent être stockés à la verticale. s) ATTENTION : assurez-vous toujours que les fabricants de voitures et de batteries autorisent l'utilisation d'une fonction de démarrage d'appoint du chargeur de batterie pour démarrer le moteur !

ATTENTION! Malgré la conception sûre de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l’appareil.FR

3. Utiliser les lignes directrices

Le chargeur de batterie est un appareil conçu pour charger les batteries au plomb et les batteries de voiture. Certains modèles incluent une fonction de démarrage du moteur, utilisée lorsque la batterie est à plat ou à basse température. Le produit est destiné uniquement à un usage domestique. L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.FR 3.1. Description de l'appareil S-CHARGEUR-45A.3

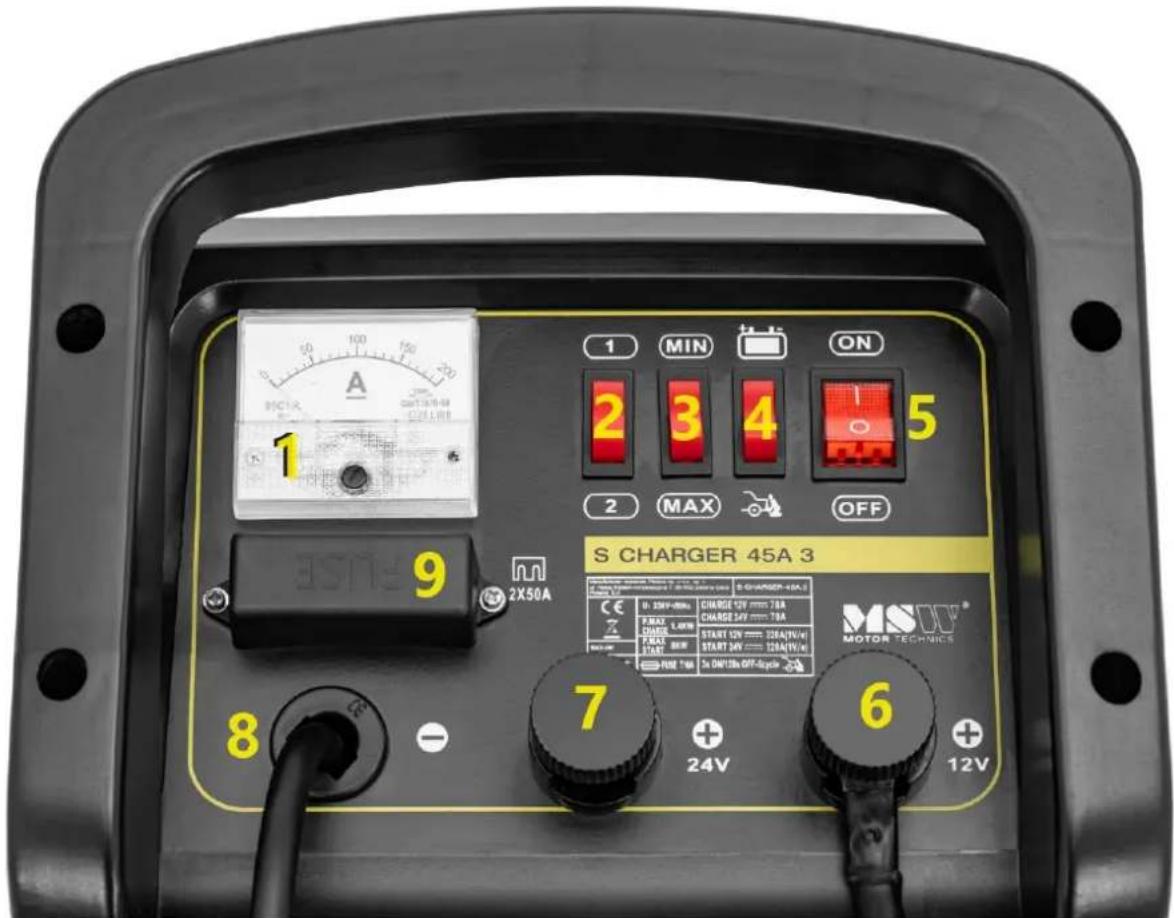

2. Sélecteur de mode de charge

3. Sélecteur de courant de charge

4. Sélecteur de mode de fonctionnement

5. Commutateur marche/arrêt (ON/OFF)

6. Pôle positif, tension de sortie : 12 V

7. Pôle positif, tension de sortie : 24 V

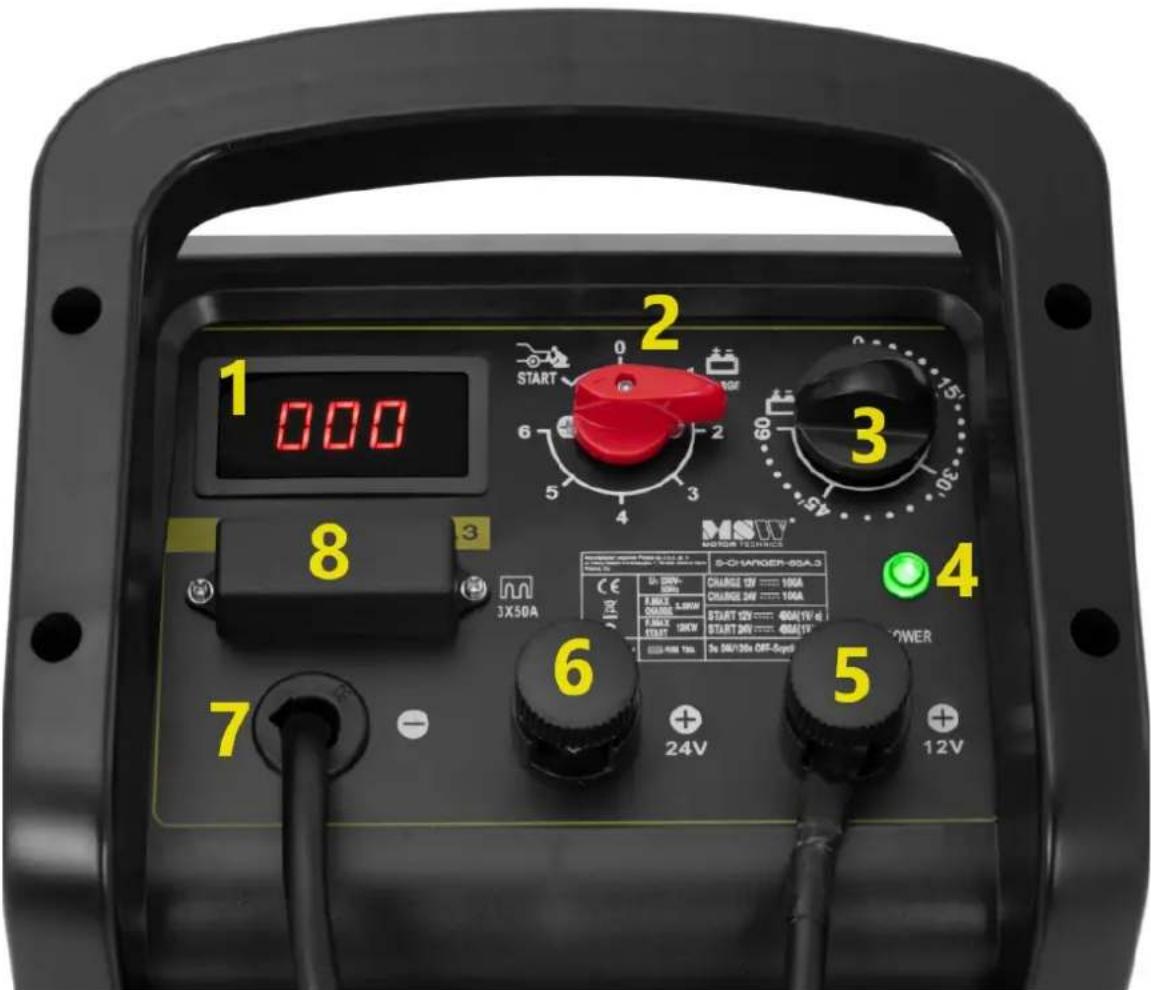

2. Bouton de sélection du mode de fonctionnement

Voyant de fonctionnement de l'appareil

5. Pôle positif, tension de sortie : 12 V.

6. Pôle positif, tension de sortie : 24 V

3.2. Préparation à l'utilisation

EMPLACEMENT DE L'APPAREIL

La température ambiante ne doit pas dépasser 40 °C et l'humidité relative doit être inférieure à 85 %. Assurez une bonne ventilation dans la pièce dans laquelle l'appareil est utilisé. Il doit y avoir une distance d'au moins 10 cm entre chaque côté de l'appareil et le mur ou d'autres objets. L'appareil doit toujours être utilisé lorsqu'il est placé sur une surface plane, stable, propre, ignifuge et sèche, et hors de portée des enfants et des personnes ayant des fonctions mentales et sensorielles limitées. Positionnez l'appareil de manière à ce que vous ayez toujours accès à la fiche d'alimentation. Le cordon d'alimentation connecté à l'appareil doit être correctement mis à la terre et correspondre aux détails techniques figurant sur l'étiquette du produit.FR 3.3. Utilisation de l'appareil S-CHARGEUR-45A.3

1. Connectez le câble qui se termine par un œillet au chargeur de batterie (connectez le câble à la sortie

12 ou 24 V selon la tension de sortie requise), puis connectez la pince rouge à l'autre extrémité du câble à la borne positive (+) de la batterie.

2. Connectez le fil avec la pince noire à la borne négative (-) de la batterie.

3. Utilisez le sélecteur pour choisir le mode de charge de la batterie requis « 1 » – charge lente ou « 2 » –

charge rapide, puis le courant de charge : « MIN » – faible courant de charge ou « MAX » – courant de charge élevé.

4. Utilisez le bouton pour régler le mode de fonctionnement souhaité : c'est-à-dire le démarrage

d'appoint marqué du schéma suivant : Ou mode de charge marqué par le schéma suivant :

Si vous utilisez la fonction de démarrage rapide, respectez les directives suivantes :

• Une première charge de la batterie de 10 à 15 minutes est recommandée. Cela facilitera le démarrage rapide.

• Éteignez toutes les fonctions inutiles du véhicule, telles que les feux, les essuie-glaces, les écrans, le chauffage du pare-brise, etc.

• Les démarrages d'appoint doivent être effectués selon le cycle suivant : 3 s de fonctionnement / 120 s de pause. Un maximum de 5 cycles de démarrage d'appoint peuvent être effectués. Le dépassement de ces valeurs peut faire sauter les fusibles du chargeur de batterie.

5. Connectez l'appareil à une source d'alimentation. Réglez l'interrupteur ON/OFF sur "ON".

6. L'ampèremètre affichera le courant mesuré à la sortie du chargeur de batterie.

7. Une fois la batterie complètement chargée, éteignez le chargeur de batterie et ensuite seulement

débranchez les câbles de la batterie dans l'ordre suivant : débranchez d'abord la pince de la borne avec la même charge que la carrosserie du véhicule (dans la plupart des cas, ce sera le négatif borne, cependant il existe des véhicules avec une charge positive). S-CHARGEUR-65A.3

1. Connectez le câble qui se termine par un œillet au chargeur de batterie (connectez le câble à la sortie

12 ou 24 V selon la tension de sortie requise), puis connectez la pince rouge à l'autre extrémité du câble à la borne positive (+) de la batterie.

2. Connectez le fil avec la pince noire à la borne négative (-) de la batterie.

3. Utilisez le bouton pour régler le mode de fonctionnement requis : c'est-à-dire le démarrage d'appoint

marqué du schéma suivant : Ou mode de charge marqué par le schéma suivant : Les réglages de 0 à 6 sont disponibles en mode charge et représentent différentes valeurs de courant de charge : "0" – le chargeur est éteint.FR "1" - le courant de charge minimum de la batterie. "2" - le courant de charge moyen de la batterie. "3" - le courant de charge maximum de la batterie. "4" - le courant minimum de charge "rapide". "5" - le courant de charge "rapide" moyen. "6" - le courant de charge "rapide" maximum. Le chargeur de batterie ne charge pas en position « 0 ». Dans les positions « 4 », « 5 » et « 6 », le chargeur de batterie ne commencera à charger qu'une fois l'heure réglée sur la minuterie. Si vous utilisez la fonction de démarrage rapide, respectez les directives suivantes :

• Une première charge de la batterie de 10 à 15 minutes est recommandée. Cela facilitera le démarrage rapide.

• Éteignez toutes les fonctions inutiles du véhicule, telles que les feux, les essuie-glaces, les écrans, le chauffage du pare-brise, etc.

• Les démarrages d'appoint doivent être effectués selon le cycle suivant : 3 s de fonctionnement / 120 s de pause. Un maximum de 5 cycles de démarrage d'appoint peuvent être effectués. Le dépassement de ces valeurs peut faire sauter les fusibles du chargeur de batterie.

4. Connectez l'appareil à une source d'alimentation. La diode "POWER" s'allumera.

5. L'ampèremètre affichera le courant mesuré à la sortie du chargeur de batterie.

6. La minuterie ne fonctionne que lorsque le mode de charge est réglé sur 4, 5 ou 6. Une fois le temps

réglé écoulé, la charge de la batterie cessera et un signal sonore sera émis. Cela ne fonctionne avec aucun autre paramètre (cela n’éteindra pas l’appareil).

7. Une fois la batterie complètement chargée, éteignez le chargeur de batterie et ensuite seulement

débranchez les câbles de la batterie dans l'ordre suivant : débranchez d'abord la pince de la borne avec la même charge que la carrosserie du véhicule (dans la plupart des cas, ce sera le négatif borne, cependant il existe des véhicules avec une charge positive).

UTILISER LES DIRECTIVES

• Connectez et débranchez les câbles avec le chargeur de batterie éteint !

• Avant de charger une batterie, vérifiez toujours si sa capacité est compatible avec le chargeur. Voir les tableaux de données techniques pour le modèle de chargeur de batterie donné.

• Toujours avant de commencer à charger une batterie classique, retirez les couvercles des cellules et vérifiez le niveau d'électrolytes. Le liquide contenu dans les cellules doit recouvrir les plaques de batterie. Si les niveaux de liquide sont trop bas, suivez les instructions et directives du fabricant de la batterie. Soyez prudent, l'électrolyte est très corrosif et peut provoquer des irritations aiguës au contact de la peau.

• Gardez les pinces propres. Des pinces sales peuvent empêcher ou gêner le chargement de la batterie. Vérifiez toujours l’état de la batterie pour vous assurer que les points de connexion des pinces sont propres.

• Évitez que les pinces ne se touchent lorsque le chargeur de batterie est allumé.

• Des batteries en connexion série ou parallèle peuvent être utilisées avec l'appareil. N'oubliez pas que dans une connexion série, le courant de sortie est divisé entre les batteries chargées et que la tension reste en contact (c'est-à-dire que la somme des courants sur les pinces de batterie est égale au courant de sortie du chargeur de batterie). Alors que dans une connexion parallèle, le courant reste constant et la tension est répartie entre les batteries chargées. Tenez compte de ce qui précède lors du réglage de la tension et du courant.

• Ne démarrez pas le moteur de la voiture lorsque la batterie est en charge. Ceci n'est autorisé qu'avec l'option de démarrage rapide sélectionnée (uniquement sur certains modèles).

• Une charge supplémentaire de la batterie peut provoquer l'émission de gaz par le liquide de la batterie, ce qui est indiqué par un son caractéristique d'« ébullition ». Arrêtez immédiatement de charger pour éviter d'endommager la batterie.

• Placez le chargeur de batterie sur une surface stable.

• Le temps de chargement de la batterie dépend de son niveau d’épuisement et de sa capacité. Suivez les directives du fabricant pour vérifier l'état de la batterie.FR

• Si les fusibles sont endommagés (pour l'emplacement des fusibles, voir la description ci-dessus), remplacez-les. Pour ce faire, retirez le fusible défectueux et remplacez-le par un nouveau du même type et des mêmes paramètres. 3.4. Nettoyage et entretien a) Débranchez toujours l'appareil avant de le nettoyer ou de le ranger. b) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface. c) Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de le réutiliser. d) Rangez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de l'exposition directe au soleil. e) Ne vaporisez pas l'appareil avec un jet d'eau et ne le plongez pas dans l'eau. f) Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les ouvertures d'aération du boîtier de l'appareil. g) Nettoyez les bouches d'aération avec une brosse et de l'air comprimé. h) L'appareil doit être régulièrement inspecté pour vérifier son efficacité technique et détecter tout dommage.

i) Nettoyez avec un chiffon doux et légèrement humide.
