MANUAL DE USUARIO S-CHARGER-65A.3 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Cargador de batería
Modelo	S-CARGADOR-45A.3	S-CARGADOR-65A.3
Tensión nominal [V~] / frecuencia [Hz]	230/50
Tensión de salida [V]	12/24
Modos de funcionamiento	Carga/arranque (3s encendido/120s apagado-5 ciclos)
Máx. corriente de carga [A]	70	100
Corriente máxima de arranque auxiliar [A]	320	480
Máx. Consumo de energía de la función de arranque rápido [W]	8000	8500/12000
Capacidad de batería recomendada [Ah]	40-700	60-1000
Dimensiones (anchura × profundidad × altura) [mm]	320x370x620	320x380x620
Peso [kg]	14,4	22,8

1. Descripción general

El manual del usuario está diseñado para ayudar a utilizar el dispositivo de forma segura y sin problemas. El producto está diseñado y fabricado de acuerdo con estrictas directrices técnicas, utilizando tecnologías y componentes de última generación. Además, se produce cumpliendo con los más estrictos estándares de calidad.

NO USE EL DISPOSITIVO A MENOS QUE HAYA LEÍDO Y ENTENDIDO DETENIDAMENTE ESTE MANUAL DEL USUARIO.

Para aumentar la vida útil del dispositivo y garantizar un funcionamiento sin problemas, utilícelo de acuerdo con este manual del usuario y realice tareas de mantenimiento con regularidad. Los datos técnicos y las especificaciones de este manual de usuario están actualizados. El fabricante se reserva el derecho de realizar cambios asociados con la mejora de la calidad. El dispositivo está diseñado para reducir al mínimo los riesgos de emisión de ruido, teniendo en cuenta el progreso tecnológico y las oportunidades de reducción del ruido.

Leyenda

El producto cumple con las normas de seguridad pertinentes.

Lea las instrucciones antes de usar.

El producto debe ser reciclado.

¡ADVERTENCIA! o ¡ PRECAUCIÓN!o ¡ RECUERDA! Aplicable a la situación dada.

(señal de advertencia general)

¡ATENCIÓN! ¡Advertencia de descarga eléctrica!

Úselo únicamente en interiores.

¡RECUERDE! Los dibujos de este manual tienen fines ilustrativos únicamente y en algunos detalles pueden diferir del producto real.

2. Seguridad de uso

¡ATENCIÓN!

Leer todas las advertencias de seguridad y todos los manuales e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves o incluso la muerte.

Los términos "dispositivo" o "producto" se utilizan en las advertencias e instrucciones para hacer referencia a: Cargador de batería

2.1. Seguridad eléctrica

a) El enchufe tiene que encajar en el enchufe. Nunca modificar el enchufe de ninguna manera. El uso de enchufes originales y tomas de corriente compatibles reduce el riesgo de descarga eléctrica.
b) Evite tocar elementos puestos a tierra como tuberías, calentadores, calderas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si el dispositivo conectado a tierra se expone a la lluvia, en contacto directo con una superficie mojada o funciona en un ambiente húmedo. La entrada de agua en el dispositivo aumenta el riesgo de daños al dispositivo y de descarga eléctrica.
c) Utilice el cable únicamente de acuerdo con su uso designado. Nunca lo utilice para transportar el dispositivo o para desconectar el enchufe de una toma de corriente. Mantenga el cable alejado de fuentes de calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
d) Si no se puede evitar el uso del dispositivo en un ambiente húmedo, se debe aplicar un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

2.2. Seguridad en el lugar de trabajo

a) Asegúrese de que el lugar de trabajo esté ordenado y bien iluminado. Un lugar de trabajo desordenado o mal iluminado puede provocar accidentes. Intenta anticiparte a lo que pueda pasar, observa lo que sucede y utiliza el sentido común al trabajar con el dispositivo.
b) No utilice el dispositivo en una zona con riesgo de explosión, por ejemplo, en presencia de líquidos, gases o polvo inflamables. El dispositivo genera chispas que pueden encender polvo o humos.
c) Si descubre daños o funcionamiento irregular, apague inmediatamente el dispositivo e infórmelo a un supervisor sin demora.
d) Si tienes dudas sobre el correcto funcionamiento del dispositivo contacta con el servicio de soporte del fabricante.
e) Sólo el punto de servicio del fabricante puede reparar el dispositivo. ¡No intente realizar reparaciones usted mismo!
f) Si se produce un incendio, utilice únicamente extintores de polvo o de dióxido de carbono (CO2) adecuados para su uso en dispositivos activos para apagarlo.
g) Está prohibido el acceso a un puesto de trabajo a niños o personas no autorizadas. (Una distracción puede provocar una pérdida de control sobre el dispositivo)
h) Al cargar las baterías se desprenden gases que pueden ser explosivos. Evite el contacto con chispas y fuego.

¡Recuerde! Al utilizar el dispositivo, proteja a los niños y a otras personas.

2.3. Seguridad personal

a) No utilice el dispositivo cuando esté cansado, enfermo o bajo la influencia de alcohol, narcóticos o medicamentos que puedan afectar significativamente la capacidad de utilizar el dispositivo.

b) Cuando trabaje con el dispositivo, utilice el sentido común y manténgase alerta. La pérdida temporal de concentración durante el uso del dispositivo puede provocar lesiones graves.
c) Este dispositivo no está diseñado para ser utilizado por personas (incluidos niños) con aptitud física, sensorial o mental limitada o con falta de experiencia y/o conocimiento, a menos que estén supervisados por una persona responsable de su seguridad o hayan recibido instrucciones de esta persona como tal. a cómo se utiliza el dispositivo.
d) No sobreestimes tus habilidades. Al utilizar el dispositivo mantén tu equilibrio y permanece estable en todo momento. Esto asegurará un mejor control sobre el dispositivo en situaciones inesperadas.

2.4. Uso seguro del dispositivo

a) Asegurarse de la colocación estable de la rueda. Utilice herramientas adecuadas para la tarea encomendada. Un dispositivo correctamente seleccionado realizará mejor y de forma más segura la tarea para la que fue diseñado.
b) No utilice el dispositivo si el interruptor ON/OFF no funciona correctamente (no enciende ni apaga el dispositivo). Los dispositivos que no se pueden encender y apagar con el interruptor ON/OFF son peligrosos, no deben utilizarse y deben repararse.
c) Asegúrese de que el enchufe esté desconectado del enchufe antes de intentar cualquier ajuste, reemplazo de herramientas o antes de dejar el dispositivo a un lado. Estas precauciones reducirán el riesgo de activar accidentalmente el dispositivo.
d) Cuando no esté en uso, guárdelo en un lugar seguro, lejos de los niños y de personas no familiarizadas con el dispositivo, que no hayan leído el manual de usuario. El dispositivo puede suponer un peligro en manos de usuarios inexpertos.
e) Mantener el dispositivo en buen estado técnico. Antes de cada uso, verifique si hay daños generales y, especialmente, si hay piezas o elementos agrietados y si hay otras condiciones que puedan afectar el funcionamiento seguro del dispositivo. Si descubre algún daño, entregue el dispositivo para que lo reparen antes de usarlo.
f) Mantenga el dispositivo fuera del alcance de los niños.
g) La reparación o el mantenimiento del dispositivo deben ser realizados por personas cualificadas, utilizando únicamente repuestos originales. Esto garantizará un uso seguro.
h) Para garantizar la integridad operativa del dispositivo, no retire las protecciones instaladas de fábrica ni afloje ningún tornillo.
i) ¡No cargue baterías desechables!
j) No cargue baterías defectuosas o dañadas.
k) No cargue las baterías congeladas.
I) Proteja el dispositivo contra los elementos, especialmente la lluvia. Utilice el dispositivo únicamente en locales bien ventilados.
m) Asegúrese de que el cargador de batería esté desconectado de una fuente de alimentación cuando conecte los cables a una batería.
n) Nunca coloque una batería justo debajo o encima del cargador de batería. Coloque el cargador de batería lo más lejos posible de la batería. El cargador de baterías puede ser fuente de chispas o generar un arco eléctrico.
o) Al cargar las baterías se desprenden gases que pueden ser explosivos. Evite el contacto con chispas y fuego.
p) No utilice el dispositivo en áreas potencialmente explosivas.
q) Nunca coloque el cargador de baterías debajo del capó.
r) Los modelos con ruedas deben almacenarse en posición vertical.
s) ATENCIÓN: ¡asegúrese siempre de que los fabricantes de automóviles y baterías permitan el uso de una función de arranque auxiliar del cargador de batería para arrancar el motor!

¡ATENCIÓN! A pesar del diseño seguro del dispositivo y sus características de protección, y a pesar del uso de elementos adicionales que protegen al operador, todavía existe un ligero riesgo de accidente o lesiones durante el uso del dispositivo. Manténgase alerta y utilice el sentido común al utilizar el dispositivo.

3. Pautas de uso

El cargador de baterías es un dispositivo diseñado para cargar baterías de plomo-ácido y baterías de automóvil. Algunos modelos incluyen una función de arranque auxiliar del motor, que se utiliza cuando la batería está descargada o durante bajas temperaturas.

El producto está destinado únicamente para uso doméstico.

El usuario es responsable de cualquier daño resultante del uso no previsto del dispositivo.

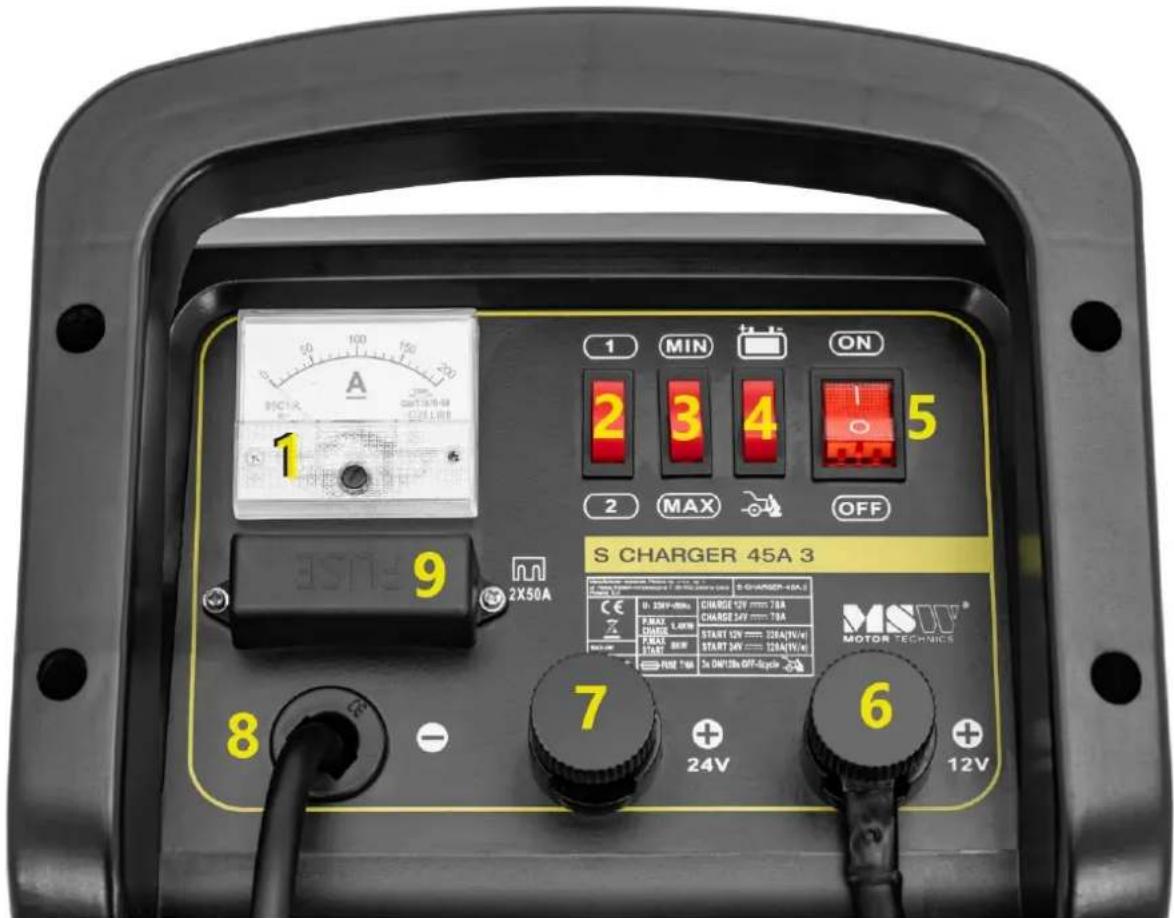

3.1. Descripción del aparato S-CARGADOR-45A.3

1 MIN ON 2 3 4 5 2 MAX OFF S CHARGER 45A 3 CE 0.2kV~80mA CHARGE 12V mm 78A CHARGE 24V ~ 18A START 12V ~ 326A(NV) START 24V ~ 326A(NV) RMB 70A 3x DN/10A OFF-digate 8 - 7 + 24V 6 12V MOTOR TECHNICS

1. Amperímetro

2. Selector de modo de carga

3. Selector de corriente de carga

4. Selector de modo de funcionamiento

5. Interruptor activar/desactivar (ON/OFF)

6. Polo positivo, voltaje de salida: 12V

7. Polo positivo, voltaje de salida: 24V

8. Polo negativo

9. Fusible

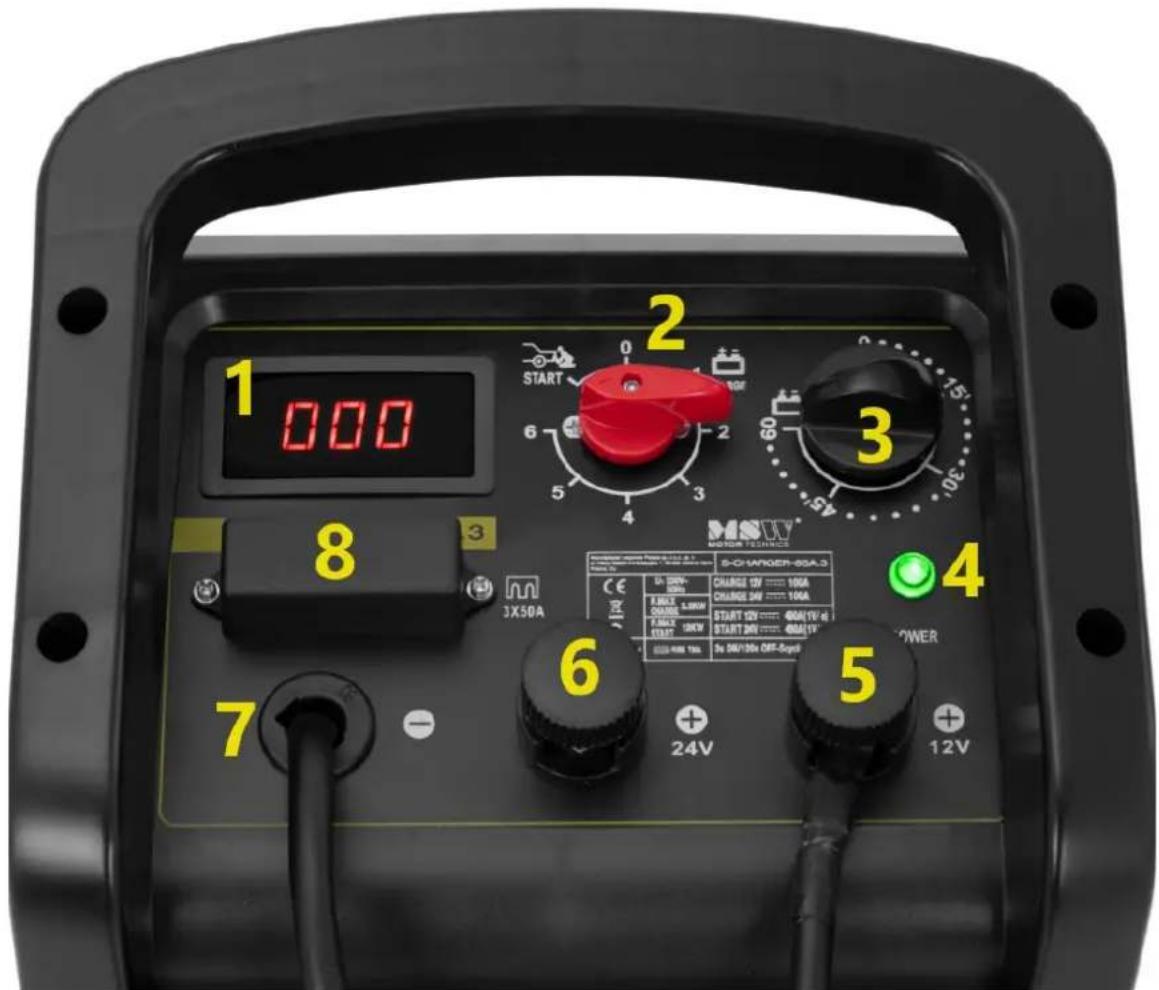

S-CARGADOR-65A.3

1 000 2 START 6 2 3 8 3X50A MSUV MOTOR TECHNICS S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.5V POWER 24V 12V

1. Amperímetro

2. Perilla selectora de modo de funcionamiento

3. Temporizador

4. Luz indicadora de funcionamiento del dispositivo

5. Polo positivo, voltaje de salida: 12V

6. Polo positivo, voltaje de salida: 24V

7. Polo negativo

8. Fusible

3.2. Preparándose para su uso

UBICACIÓN DEL APARATO

La temperatura del ambiente no debe ser superior a 40°C y la humedad relativa debe ser inferior al 85%. Asegúrese de que haya una buena ventilación en la habitación en la que se utiliza el dispositivo. Debe haber al menos 10 cm de distancia entre cada lado del dispositivo y la pared u otros objetos. El dispositivo siempre debe utilizarse colocado sobre una superficie plana, estable, limpia, ignífuga y seca, y debe estar fuera del alcance de niños y personas con funciones mentales y sensoriales limitadas. Coloque el dispositivo de manera que siempre tenga acceso al enchufe. El cable de alimentación conectado al aparato debe estar correctamente conectado a tierra y corresponder a los detalles técnicos de la etiqueta del producto.

3.3. Uso del dispositivo

S-CARGADOR-45A.3

1. Conecte el cable que termina con un ojal al cargador de batería (conecte el cable a la salida de 12 o 24 V según el voltaje de salida requerido), luego conecte la abrazadera roja en el otro extremo del cable al terminal positivo (+) de la batería.
2. Conecte el cable con la abrazadera negra al terminal negativo (-) de la batería.
3. Utilice el interruptor selector para elegir el modo de carga de la batería requerido "1" - carga lenta o "2" - carga rápida y luego la corriente de carga: "MIN" - corriente de carga baja o "MAX" - corriente de carga alta.
4. Utilice el botón para configurar el modo de funcionamiento requerido: es decir, arranque con puente marcado con el siguiente diagrama:

O modo de carga marcado con el siguiente diagrama:

Si utiliza la función de arranque rápido, observe las siguientes pautas:

• Se recomienda una carga inicial de la batería de 10 a 15 minutos. Esto facilitará el arranque.
• Apague todas las funciones innecesarias del vehículo, como luces, limpiaparabrisas, visualizadores, calefacción del parabrisas, etc.

• Los arranques con puente deben realizarse sujetos al siguiente ciclo: funcionamiento de 3 s / pausa de 120 s. Se pueden realizar un máximo de 5 ciclos de arranque con puente. Superar estos valores puede provocar que se fundan los fusibles del cargador de baterías.

• Conecte el dispositivo a una fuente de alimentación. Coloque el interruptor ON/OFF en "ON".

• El amperímetro mostrará la corriente medida en la salida del cargador de baterías.

• Una vez que la batería esté completamente cargada, apague el cargador de batería y solo entonces desconecte los cables de la batería en el siguiente orden: primero desconecte la pinza del terminal con la misma carga que la carrocería del vehículo (en la mayoría de los casos será el negativo terminal, sin embargo hay vehículos con carga positiva).

S-CARGADOR-65A.3

1. Conecte el cable que termina con un ojal al cargador de batería (conecte el cable a la salida de 12 o 24 V según el voltaje de salida requerido), luego conecte la abrazadera roja en el otro extremo del cable al terminal positivo (+) de la batería.
2. Conecte el cable con la abrazadera negra al terminal negativo (-) de la batería.
3. Utilice la perilla para configurar el modo de funcionamiento requerido: es decir, arranque auxiliar marcado con el siguiente diagrama:

O modo de carga marcado con el siguiente diagrama:

En el modo de carga están disponibles configuraciones de 0 a 6 que representan diferentes valores de corriente de carga:

"0" – el cargador está apagado.
"1" - la corriente mínima de carga de la batería.

"2" - la corriente de carga promedio de la batería.

"3" - la corriente máxima de carga de la batería.

"4" - la carga "rápida" actual mínima.

"5" - la carga "rápida" actual promedio.

"6" - la carga "rápida" de corriente máxima.

El cargador de baterías no carga en la posición "0". En las posiciones "4", "5" y "6" el cargador de baterías sólo comenzará a cargar una vez que se haya configurado el tiempo en el temporizador.

Si utiliza la función de arranque rápido, observe las siguientes pautas:

• Se recomienda una carga inicial de la batería de 10 a 15 minutos. Esto facilitará el arranque.
• Apague todas las funciones innecesarias del vehículo, como luces, limpiaparabrisas, visualizadores, calefacción del parabrisas, etc.

• Los arranques con puente deben realizarse sujetos al siguiente ciclo: funcionamiento de 3 s / pausa de 120 s. Se pueden realizar un máximo de 5 ciclos de arranque con puente. Superar estos valores puede provocar que se fundan los fusibles del cargador de baterías.

• Conecte el dispositivo a una fuente de alimentación. Se encenderá el diodo "POWER".

• El amperímetro mostrará la corriente medida en la salida del cargador de baterías.
• El temporizador solo funciona cuando el modo de carga está configurado en 4, 5 o 6. Una vez transcurrido el tiempo establecido, la carga de la batería dejará de cargarse y se emitirá una señal sonora. No funciona con ninguna otra configuración (no apagará el dispositivo).
• Una vez que la batería esté completamente cargada, apague el cargador de batería y solo entonces desconecte los cables de la batería en el siguiente orden: primero desconecte la pinza del terminal con la misma carga que la carrocería del vehículo (en la mayoría de los casos será el negativo terminal, sin embargo hay vehículos con carga positiva).

DIRECTRICES DE USO

• ¡Conecte y desconecte los cables con el cargador de batería apagado!
• Antes de cargar una batería, compruebe siempre si su capacidad es compatible con la del cargador. Consulte las tablas de datos técnicos del modelo de cargador de baterías indicado.

- Siempre antes de comenzar a cargar una batería clásica, retire las tapas de las celdas y verifique el nivel de electrolitos. El líquido de las celdas debe cubrir las placas de la batería. Si los niveles de líquido son demasiado bajos, siga las instrucciones y pautas del fabricante de la batería. Tenga cuidado, el electrolito es altamente corrosivo y puede causar irritaciones agudas en contacto con la piel.

- Mantenga limpias las abrazaderas. Las abrazaderas sucias pueden impedir u obstruir la carga de la batería. Verifique siempre el estado de la batería para asegurarse de que los puntos de conexión de las abrazaderas estén limpios.

- Evite que las pinzas se toquen entre sí cuando el cargador de baterías esté encendido.

- Se pueden utilizar baterías en una conexión en serie o en paralelo con el dispositivo. Recuerde que bajo una conexión en serie la corriente de salida se divide entre las baterías cargadas y el voltaje permanece en contacto (es decir, la suma de las corrientes en las pinzas de la batería es igual a la corriente de salida del cargador de baterías). Mientras que en una conexión en paralelo la corriente permanece constante y el voltaje se divide entre las baterías cargadas. Tenga en cuenta lo anterior al configurar el voltaje y la corriente.

- No arranque el motor del automóvil cuando la batería se esté cargando. Esto sólo está permitido con la opción de arranque auxiliar seleccionada (sólo algunos modelos).

- Una carga adicional de la batería puede hacer que el líquido de la batería emita gas, lo que se indica mediante un sonido característico de "ebullición". Deje de cargar inmediatamente para evitar dañar la batería.

- Coloque el cargador de batería sobre una superficie estable.

- El tiempo de carga de la batería depende de lo agotada que esté y de su capacidad. Siga las pautas del fabricante para verificar el estado de la batería.

- Si los fusibles están dañados (para conocer la ubicación de los fusibles, consulte la descripción anterior), reemplácelos. Para ello, retire el fusible defectuoso y sustitúyalo por uno nuevo del mismo tipo y parámetros.

3.4. Limpieza y mantenimiento

a) Desenchufe siempre el dispositivo antes de limpiarlo o guardarlo.
b) Utilice únicamente limpiadores no corrosivos para limpiar la superficie.
c) Después de limpiar el dispositivo, todas las piezas deben secarse completamente antes de volver a utilizarlo.
d) Guarde la unidad en un lugar seco y fresco, libre de humedad y exposición directa a la luz solar.
e) No rocíe el dispositivo con un chorro de agua ni lo sumerja en agua.
f) No permita que entre agua al interior del dispositivo a través de las rejillas de ventilación de la carcasa del dispositivo.
g) Limpiar las rejillas de ventilación con un cepillo y aire comprimido.
h) El dispositivo debe ser inspeccionado periódicamente para comprobar su eficacia técnica y detectar posibles daños.
i) Limpiar con un paño suave y húmedo.
j) No utilice objetos afilados y/o metálicos para la limpieza (por ejemplo, un cepillo de alambre o una espátula de metal) porque pueden dañar el material de la superficie del aparato.
k) No limpie el dispositivo con sustancias ácidas, agentes de uso médico, diluyentes, combustible, aceites u otras sustancias químicas porque puede dañar el dispositivo.
I) Durante el transporte se debe evitar que el dispositivo se sacuda, se golpee o se dé la vuelta. Guárdelo en un lugar adecuadamente ventilado con aire seco y sin gases corrosivos.

ELIMINACIÓN DE DISPOSITIVOS USADOS:

No deseche este dispositivo en los sistemas de residuos municipales. Entréguelo a un punto de recogida y reciclaje de aparatos eléctricos y eléctricos. Consulte el símbolo en el producto, manual de instrucciones y embalaje. Los plásticos utilizados para construir el dispositivo se pueden reciclar de acuerdo con sus marcas. Al elegir reciclar, estás haciendo una contribución significativa a la protección de nuestro medio ambiente.

Comuníquese con las autoridades locales para obtener información sobre su instalación de reciclaje local.
