KÄYTTÖOHJE S-CHARGER-45A.3 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Akkulaturi autoon
Malli	S-LATURI-45A.3	S-LATURI-65A.3
Nimellisjännite [V~] / taajuus [Hz]	230/50
Lähtöjännite [V]	12/24
Toimintatilat	Lataus / apukäynnistys (3 s ON / 120 s OFF-5 sykli)
Max. latausvirta [A]	70	100
Suurin käynnistysvirta [A]	320	480
Max. käynnistystoiminto virrankulutus [W]	8000	8500/12000
Suositeltu akun kapasiteetti [Ah]	40-700	60-1000
Mitat [leveys x syvyys x korkeus; mm]	320 x 370 x 620	320 x 380 x 620
Paino [kg]	14,4	22,8

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

HUOMIO! Sähköiskuvaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammaohin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Akkulaturi autoon

2.1. Sähköturvallisuus

a) Pistokkeen tulee sopia pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja elementtejä, kuten putkia, lämmittimiä, kattiloita ja jääkaappeja. Sähköiskun vaara on lisääntynyt, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketukseen märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden tunkeutuminen laitteeseen lisää laitteen vahingoittumisen ja sähköiskun riskiä.
c) Käytä kaapelia vain sen käyttötarkoituksen mukaisesti. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
d) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on käytettävä vikavirtasuojaa (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

2.2. Turvallisuus työpaikalla

a) Varmista, että työpaikka on järjestyksessä ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Yritä ennakoida, mitä voi tapahtua, tarkkaile mitä tapahtuu ja käytä maalaisjärkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta räjähdysvaarallisella alueella, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn lähellä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset vaurion tai epäsäännöllisen toiminnan, sammuta laite välittömästi ja ilmoita siitä viipymättä esimiehelle.
d) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
e) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
f) Jos tulipalo syttyy, käytä sen sammuttamiseen vain jauhe- tai hiilidioksidisammuttimia (CO2), jotka soveltuvat käytettäväksi jännitteellisille laitteille.
g) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. (Häiriytys voi johtaa laitteen hallinnan menettämiseen)
h) Akkuja ladattaessa vapautuu kaasuja, jotka voivat olla räjähtäviä. Vältä kosketusta kipinöiden ja tulen kanssa.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Väliaikainen keskittymiskyvyn menetys laitteen käytön aikana voi johtaa vakaviin vammaoihin.
c) Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on rajoitettu fyysinen, sensorinen tai henkinen kyky tai joilla ei ole kokemusta ja/tai tietoa, elleivät he ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he ovat saaneet tältä henkilöltä ohjeita miten laitetta käytetään.

d) Älä yliarvioi kykyjäsi. Kun käytät laitetta, säilytä tasapainosi ja pysy vakaana koko ajan. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä annettuun tehtävään sopivia työkaluja. Oikein valittu laite suorittaa sen tehtävän, johon se on suunniteltu paremmin ja turvallisemmin.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Varmista, että pistoke on irrotettu pistorasiasta ennen kuin yrität tehdä säätöjä, vaihtaa työkaluja tai ennen kuin asetat laitteen sivuun. Tällaiset varotoimenpiteet vähentävät laitteen tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta ja jotka eivät ole lukeneet käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
e) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
f) Laite on pidettävä poissa lasten ulottuvilta.
g) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
h) Älä irrota tehtaalla asennettuja suojuksia äläkä löysää ruuveja laitteen toimivuuden varmistamiseksi.
i) Älä lataa kertakäyttöisiä paristoja!
j) Älä lataa viallisia tai vaurioituneita akkuja.
k) Älä lataa jäätynyttä akkua.
I) Suojaa laitetta sääolosuhteilta, erityisesti sateelta. Käytä laitetta vain hyvin ilmastoiduissa tiloissa.
m) Varmista, että akkulaturi on irrotettu virtalähteestä, kun liität johtoja akkuun.
n) Älä koskaan aseta akkua suoraan akkulaturin alle tai päälle. Aseta akkulaturi mahdollisimman kauas akusta. Akkulaturi voi olla kipinöiden lähde tai synnyttää sähkökaaren.
o) Akkuja ladattaessa vapautuu kaasuja, jotka voivat olla räjähtäviä. Vältä kosketusta kipinöiden ja tulen kanssa.
p) Älä käytä laitetta mahdollisesti räjähdysalttiilla alueilla.
q) Älä koskaan aseta akkulaturia konepellin alle.
r) Pyörillä varustetut mallit tulee säilyttää pystyasennossa.
s) HUOMIO: varmista aina, että auton ja akun valmistajat sallivat akkulaturin pikakäynnistystoiminnon käytön moottorin käynnistämiseen!

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Akkulaturi on laite, joka on suunniteltu lataamaan lyijyakkuja ja auton akkuja. Joissakin malleissa on moottorin käynnistystoiminto, jota käytetään, kun akku on tyhjä tai alhaisissa lämpötiloissa.

Tuote on tarkoitettu vain kotikäyttöön.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

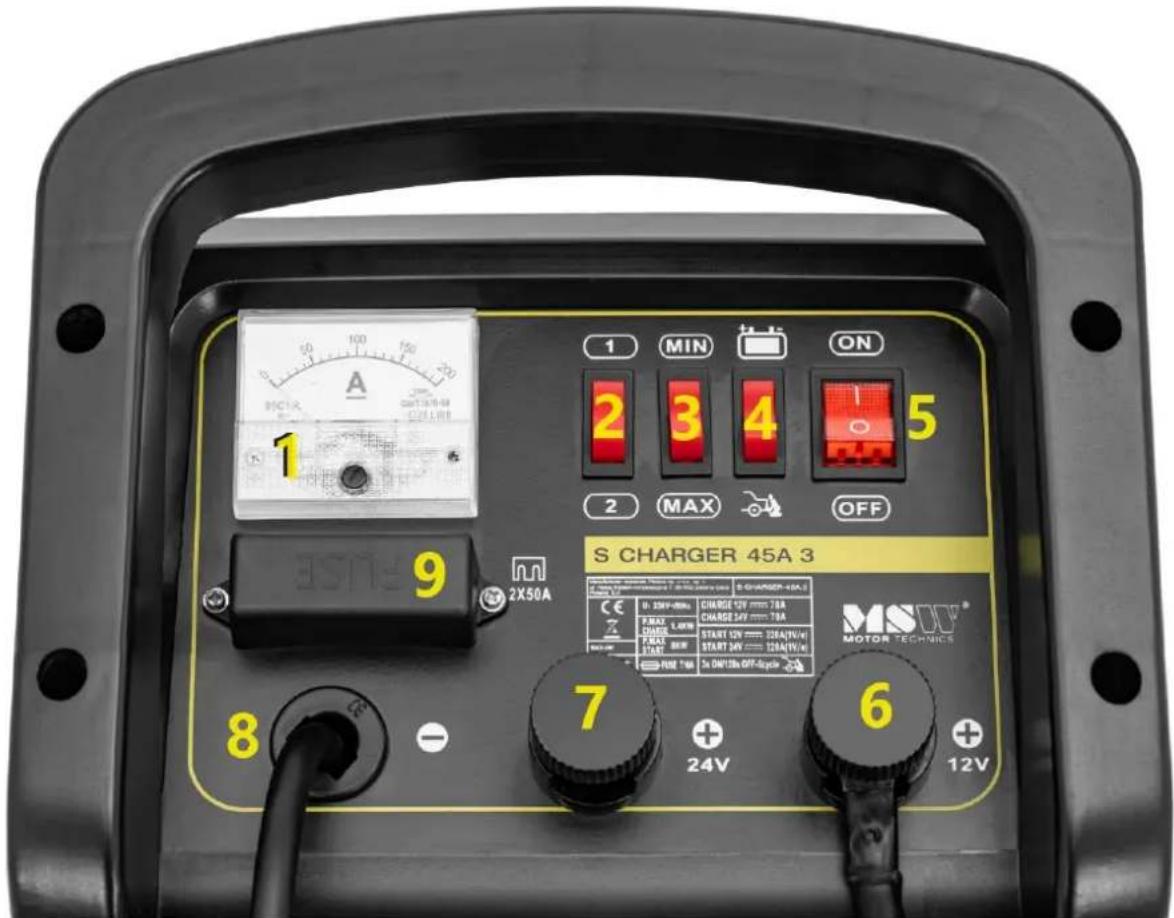

S-LATURI-45A.3

1 MIN ON 2 3 4 5 2 MAX OFF S CHARGER 45A 3 CE 0.2kV~80mA CHARGE 12V mm 78A CHARGE 24V ~ 18A START 12V ~ 326A(NV) START 24V ~ 326A(NV) ROR 70A 3x DN/10A OFF-dupole 8 - 7 + 24V 6 12V MOTOR TECHNICS

1. Ampeerimittari

2. Lataustilan valitsin

3. Latausvirran valitsin

4. Toimintatilan valitsin

5. On / off kytkin

6. Positiivinen napa, lähtöjännite: 12V

7. Positiivinen napa, lähtöjännite: 24V

8. Negatiivinen napa

9. Sulake

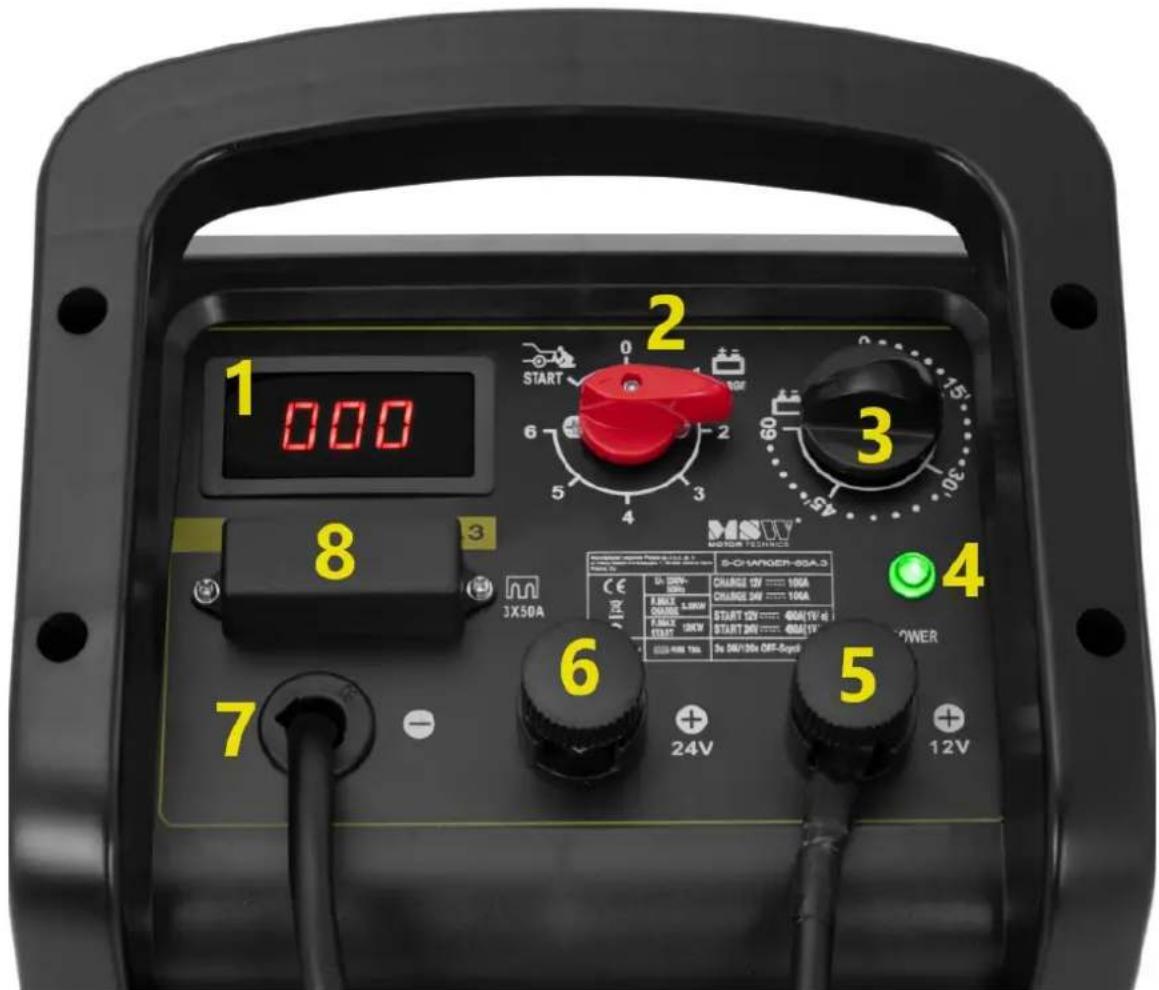

S-LATURI-65A.3

1 000 2 START 3 8 3X50A MSUV MOTOR TECHNICS S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6

1. Ampeerimittari

2. Toimintatilan valitsin

3. Ajastin

4. Laitteen toiminnan merkkivalo

5. Positiivinen napa, lähtöjännite: 12V

6. Positiivinen napa, lähtöjännite: 24V

7. Negatiivinen napa

8. Sulake

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Laitteen kummankin sivun ja seinän tai muiden kohteiden välillä on oltava vähintään 10 cm:n etäisyys. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

3.3. Laitteen käyttö

S-LATURI-45A.3

1. Liitä silmukalla päättyvä johto akkulaturiin (liitä johto 12 tai 24 V lähtöön vaaditun lähtöjännitteen mukaan) ja liitä sitten kaapelin toisessa päässä oleva punainen puristin akun positiiviseen (+) napaan.
2. Liitä johto mustalla puristimella akun negatiiviseen (-) napaan.
3. Käytä valintakytkintä valitaksesi haluamasi akun lataustila "1" – hidas lataus tai "2" - pikalataus ja sitten latausvirta: "MIN" – alhainen latausvirta tai "MAX" - korkea latausvirta.
4. Käytä painiketta halutun käyttötavan asettamiseen: eli seuraavalla kaaviolla merkittyyn aloituskäynnistykseen:

Tai lataustila, joka on merkitty seuraavalla kaaviolla:

Jos käytät apukäynnistystoimintoa, noudata seuraavia ohjeita:

• Akun latausta suositellaan aluksi 10-15 minuuttia. Tämä helpottaa hyppyaloitusta.
• Sammuta kaikki ajoneuvon tarpeettomat toiminnot, kuten valot, tuulilasinpyyhkimet, näytöt, tuulilasin lämmitys jne.

• Hyppykäynnistykset tulee suorittaa seuraavan syklin mukaisesti: 3 s toiminta / 120 s tauko Enintään 5 apukäynnistyssykliä voidaan suorittaa. Näiden arvojen ylittäminen saattaa aiheuttaa akkulaturin sulakkeiden palamisen.

• Liitä laite virtalähteeseen. Aseta ON/OFF-kytkin asentoon "ON".

• Ampeerimittari näyttää akkulaturin lähdöstä mitatun virran.

• Kun akku on latautunut täyteen, sammuta akkulaturi ja vasta sitten irrota johdot akusta seuraavassa järjestyksessä: irrota ensin navan puristin samalla latauksella kuin ajoneuvon kori (useimmissa tapauksissa tämä on negatiivinen terminaalissa on kuitenkin ajoneuvoja, joissa on positiivinen varaus).

S-LATURI-65A.3

1. Liitä silmukalla päättyvä johto akkulaturiin (liitä johto 12 tai 24 V lähtöön vaaditun lähtöjännitteen mukaan) ja liitä sitten kaapelin toisessa päässä oleva punainen puristin akun positiiviseen (+) napaan.
2. Liitä johto mustalla puristimella akun negatiiviseen (-) napaan.
3. Käytä nuppia halutun käyttötavan asettamiseen: eli seuraavalla kaaviolla merkittynä käynnistyskäynnistys:

Tai lataustila, joka on merkitty seuraavalla kaaviolla:

Asetukset 0 - 6 ovat käytettävissä lataustilassa, jotka edustavat erilaisia latausvirran arvoja:

"0" – laturi on pois päältä.
"1" - akun vähimmäislatausvirta.
"2" - akun keskimääräinen latausvirta.
"3" - akun enimmäislatausvirta.
"4" - minimivirta "nopea" lataus.
"5" - keskimääräinen nykyinen "nopea" lataus.
"6" - suurin nykyinen "nopea" lataus.

Akkulaturi ei lataudu asennossa "0". Asennoissa "4", "5" ja "6" akkulaturi alkaa latautua vasta, kun aika on asetettu ajastimeen.

Jos käytät apukäynnistystoimintoa, noudata seuraavia ohjeita:

• Akun latausta suositellaan aluksi 10-15 minuuttia. Tämä helpottaa hyppyaloitusta.
• Sammuta kaikki ajoneuvon tarpeettomat toiminnot, kuten valot, tuulilasinpyyhkimet, näytöt, tuulilasin lämmitys jne.

• Hyppykäynnistykset tulee suorittaa seuraavan syklin mukaisesti: 3 s toiminta / 120 s tauko Enintään 5 apukäynnistyssykliä voidaan suorittaa. Näiden arvojen ylittäminen saattaa aiheuttaa akkulaturin sulakkeiden palamisen.

• Liitä laite virtalähteeseen. "POWER"-diodi syttyy.

• Ampeerimittari näyttää akkulaturin lähdöstä mitatun virran.
• Ajastin toimii vain, kun lataustilaksi on asetettu 4, 5 tai 6. Kun asetettu aika on kulunut, akun lataus päättyy ja kuuluu äänimerkki. Se ei toimi muiden asetusten kanssa (se ei sammuta laitetta).
• Kun akku on latautunut täyteen, sammuta akkulaturi ja vasta sitten irrota johdot akusta seuraavassa järjestyksessä: irrota ensin navan puristin samalla latauksella kuin ajoneuvon kori (useimmissa tapauksissa tämä on negatiivinen terminaalissa on kuitenkin ajoneuvoja, joissa on positiivinen varaus).

KÄYTÄ OHJEITA

• Kytke ja irrota johdot akkulaturin ollessa pois päältä!
• Tarkista aina ennen akun lataamista, että sen kapasiteetti on yhteensopiva laturin kanssa. Katso tekniset tietotaulukot tietylle akkulaturimallille.
• Aina ennen kuin aloitat klassisen akun lataamisen, poista kennojen kannet ja tarkista elektrolyyttitaso. Kennoissa olevan nesteen tulee peittää akun levyt. Jos nestetasot ovat liian alhaiset, noudata akun valmistajan ohjeita ja ohjeita. Ole varovainen, elektrolyytti on erittäin syövyttävää ja voi aiheuttaa akuuttia ärsytystä joutuessaan kosketuksiin ihon kanssa.
• Pidä kiinnikkeet puhtaina. Likaiset puristimet voivat estää tai estää akun lataamisen. Tarkista aina akun kunto varmistaaksesi, että kiinnityspisteet ovat puhtaat.
• Estä puristimet koskettamasta toisiaan, kun akkulaturi on päällä.
• Laitteen kanssa voidaan käyttää sarja- tai rinnakkaisliitännässä olevia paristoja. Muista, että sarjakytkennässä lähtövirta jaetaan ladattujen akkujen kesken ja jännite pysyy kosketuksena (eli akun puristimien virtojen summa on yhtä suuri kuin akkulaturin lähtövirta). Rinnakkaiskytkennässä virta pysyy vakiona ja jännite jakautuu ladattujen akkujen kesken. Ota yllä oleva huomioon asettaessasi jännitettä ja virtaa.
• Älä käynnistä auton moottoria akun latautuessa. Tämä on sallittua vain, kun apukäynnistysvaihtoehto on valittu (vain tietyt mallit).
• Akun lisälataus voi saada akun nesteestä kaasua, mikä ilmaistaan "kiehumisäänellä". Lopeta lataaminen välittömästi, jotta akku ei vaurioidu.
• Aseta akkulaturi vakaalle alustalle.
• Akun latausaika riippuu siitä, kuinka tyhjä se on ja sen kapasiteetista. Noudata valmistajan ohjeita akun tilan tarkistamiseksi.
• Jos sulakkeet ovat vaurioituneet (katso sulakkeen sijainti yllä olevasta kuvauksesta), vaihda ne. Irrota tätä varten viallinen sulake ja vaihda se uuteen, jolla on samat tyypit ja parametrit.

3.4. Puhdistaminen ja huolto

a) Irrota laite aina pistorasiasta ennen sen puhdistamista tai varastoimista.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
f) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
g) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
h) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.

i) Käytä puhdistamiseen pehmeää ja kosteaa puhdistusliinaa.
j) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
k) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.
1) Laitetta ei saa täristä, kolahtaa ja kaatua ylösalaisin sitä kuljetettaessa. Säilytä sitä hyvin tuuletetussa paikassa kuivassa ilmassa ja ilman syövyttäviä kaasuja.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
