HASZNÁLATI ÚTMUTATÓ S-CHARGER-45A.3 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Autóakkumulátor-töltő
Modell	S-TÖLTŐ-45A.3	S-TÖLTŐ-65A.3
Névleges feszültség [V~] / frekvencia [Hz]	230/50
Kimeneti feszültség [V]	12/24
Működési módok	Töltés / Jump Start (3s ON / 120s OFF-5 ciklus)
Maximális töltési áram [A]	70	100
Maximális Jump Start áram [A]	320	480
Maximális energiafogyasztás a jump start funkcióban [W]	8000	8500/12000
Ajánlott akkumulátor kapacitás [Ah]	40-700	60-1000
Méretek (szélesség x mélység x magasság) [mm]	320 x 370 x 620	320 x 380 x 620
Súly [kg]	14,4	22,8

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

A terméket újra kell hasznosítani.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Az adott helyzetre alkalmazható. (általános figyelmeztető jel)

FIGYELEM! Elektromos áramütésre figyelmeztetés!

Csak beltérben használható.

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: Autóakkumulátor-töltő

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét.
b) Kerülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőszekrények érintését. Megnövekedett az áramütés veszélye, ha a földelt készüléket esőnek teszi ki, nedves felülettel közvetlenül érintkezik, vagy nedves környezetben működik. A víz bejutása a készülékbe növeli a készülék károsodásának és az áramütés veszélyét.
c) A kábelt csak a rendeltetésének megfelelően használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.
d) Ha a készülék párás környezetben történő használata nem kerülhető el, akkor egy hibásáramú készüléket (RCD) kell alkalmazni. A megszakító kapcsoló használata csökkenti az áramütés veszélyét.

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely rendezett és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbálja meg előre látni, hogy mi történhet, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
b) Ne használja a készüléket robbanásveszélyes zónában, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrákat generál, amelyek meggyújthatják a port vagy a füstöt.
c) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.
d) Ha kétségei vannak a készülék helyes működésével kapcsolatban, forduljon a gyártó ügyfélszolgálatához.
e) A készüléket csak a gyártó szervizpontja javíthatja. Ne próbálkozzon önállóan semmilyen javítással!
f) Ha tűz keletkezik, kizárólag por- vagy szén-dioxid (CO2) tűzoltó készülékekkel oltsa el, amelyek alkalmasak arra, hogy feszültség alatt álló eszközökön használják.
g) Gyermekek vagy illetéktelen személyek nem léphetnek be a munkahelyre. (A figyelemelterelés a készülék feletti irányítás elvesztését eredményezheti)
h) Az akkumulátorok töltés közben olyan gázokat bocsátanak ki, amelyek robbanásveszélyesek lehetnek. Kerülje a szikrákkal és tűzzel való érintkezést.

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.

c) Ezt a készüléket nem szabad olyan személyeknek (beleértve a gyermekeket is) használniuk, akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek tapasztalattal és/vagy ismeretekkel, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha az adott személytől utasítást kaptak a készülék használatára vonatkozóan.

d) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben.

2.4. Biztonságos eszközhasználat

a) Ne terhelje túl a berendezést! Az adott feladathoz megfelelő eszközök használata. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték.

b) Ne használja a készüléket, ha a ON/OFF kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, veszélyesek, nem szabad működtetni őket, és javíttatni kell őket.

c) Győződjön meg róla, hogy a dugó ki van húzva a konnektorból, mielőtt bármilyen beállítással, szerszámcserével próbálkozna, vagy mielőtt félretenné a készüléket. Ezek az óvintézkedések csökkentik a készülék véletlen aktiválásának kockázatát.

d) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő, a használati útmutatót nem olvasó személyektől távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.

e) Tartsa a készüléket jó műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, és különösen a megrepedt alkatrészeket vagy elemeket, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.

f) Tartsa a készüléket gyermekek elől elzárva.

g) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.

h) A készülék működési épsegének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.

i) Ne töltse fel az eldobható elemeket!

j) Ne töltse fel a hibás vagy sérült akkumulátorokat.

k) Ne töltsön fagyott akkumulátorokat.

I) Védje a készüléket az időjárás viszontagságaitól, különösen az esőtől. A készüléket csak jól szellőző helyiségben használja.

m) Győződjön meg róla, hogy az akkumulátortöltő le van választva az áramforrásról, amikor vezetékeket csatlakoztat az akkumulátorhoz.

n) Soha ne helyezzen akkumulátort közvetlenül az akkumulátortöltő alá vagy tetejére. Helyezze az akkumulátortöltőt a lehető legtávolabb az akkumulátortól. Az akkumulátortöltő szikraforrás lehet, vagy elektromos íveket generálhat.

o) Az akkumulátorok töltés közben olyan gázokat bocsátanak ki, amelyek robbanásveszélyesek lehetnek. Kerülje a szikrákkal és tűzzel való érintkezést.

p) Ne használja a készüléket robbanásveszélyes területeken.

q) Soha ne helyezze az akkumulátortöltót a motorháztető alá.

r) A kerekes modelleket függőlegesen kell tárolni.

s) FIGYELEM: mindig győződjön meg arról, hogy az autó és az akkumulátor gyártója engedélyezi az akkumulátortöltő jump start funkció használatát a motor beindításához!

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Használati útmutató

Az akkumulátortöltő ólom-sav akkumulátorok és autóakkumulátorok töltésére szolgáló készülék. Egyes modellek tartalmaznak motorindító funkciót, amelyet akkor használnak, ha az akkumulátor lemerült vagy alacsony hőmérsékleten.

A termék kizárólag otthoni használatra készült.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

3.1. Eszköz leírása S-TÖLTÖ-45A.3

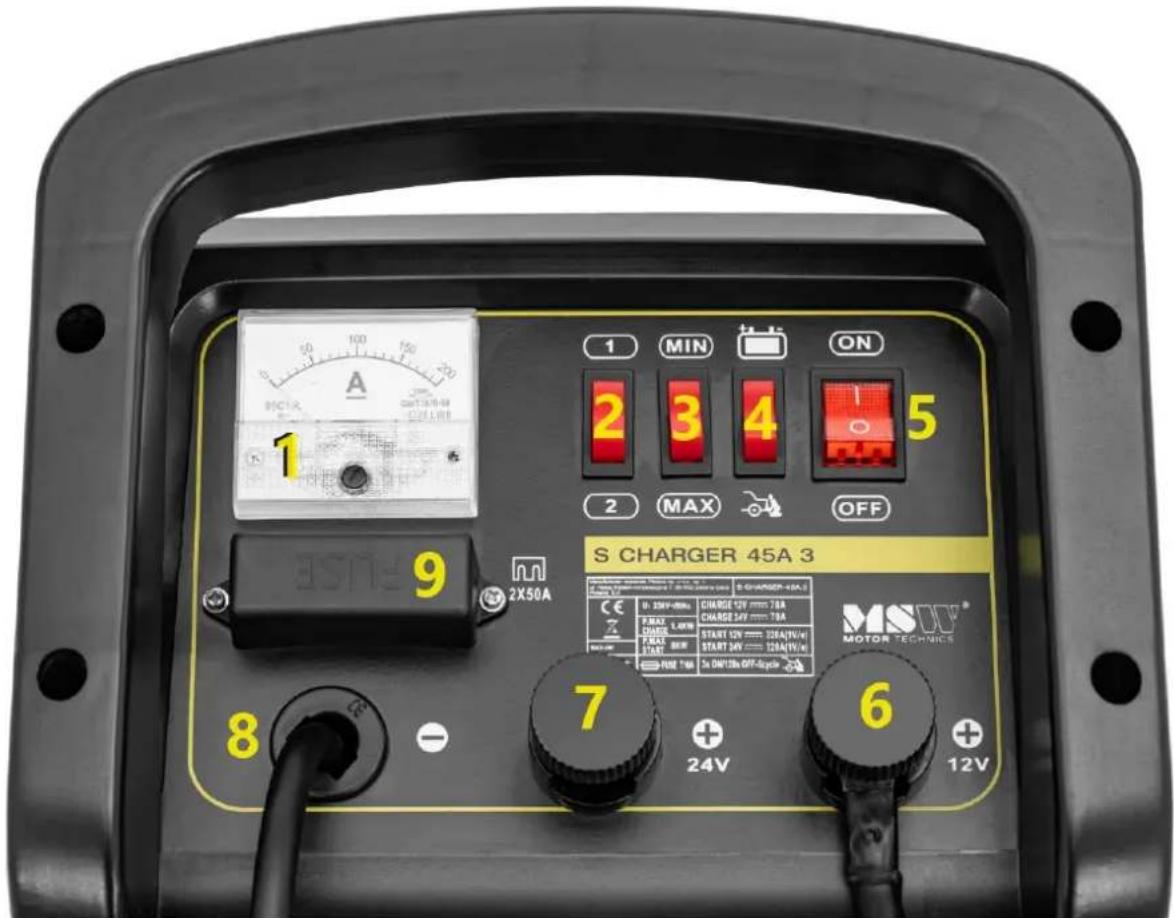

1 MIN ON 2 3 4 5 2 MAX OFF S CHARGER 45A 3 CE 0.2kV~80mA CHARGE 12V mm 78A CHARGE 24V ~ 18A START 12V ~ 326A(NV) START 24V ~ 326A(NV) ROR 70A 3x DN/10A OFF-dupole 8 - 7 + 24V 6 12V MOTOR TECHNICS

1. Amperóra

2. Töltési mód választó

3. Töltési áram választó

4. Üzemmód-választó

5. Be-/Kikapcsoló (ON/OFF)

6. Pozitív pólus, kimeneti feszültség: 12V

7. Pozitív pólus, kimeneti feszültség: 24V

8. Negatív pólus

9. Biztosíték

S-TÖLTÖ-65A.3

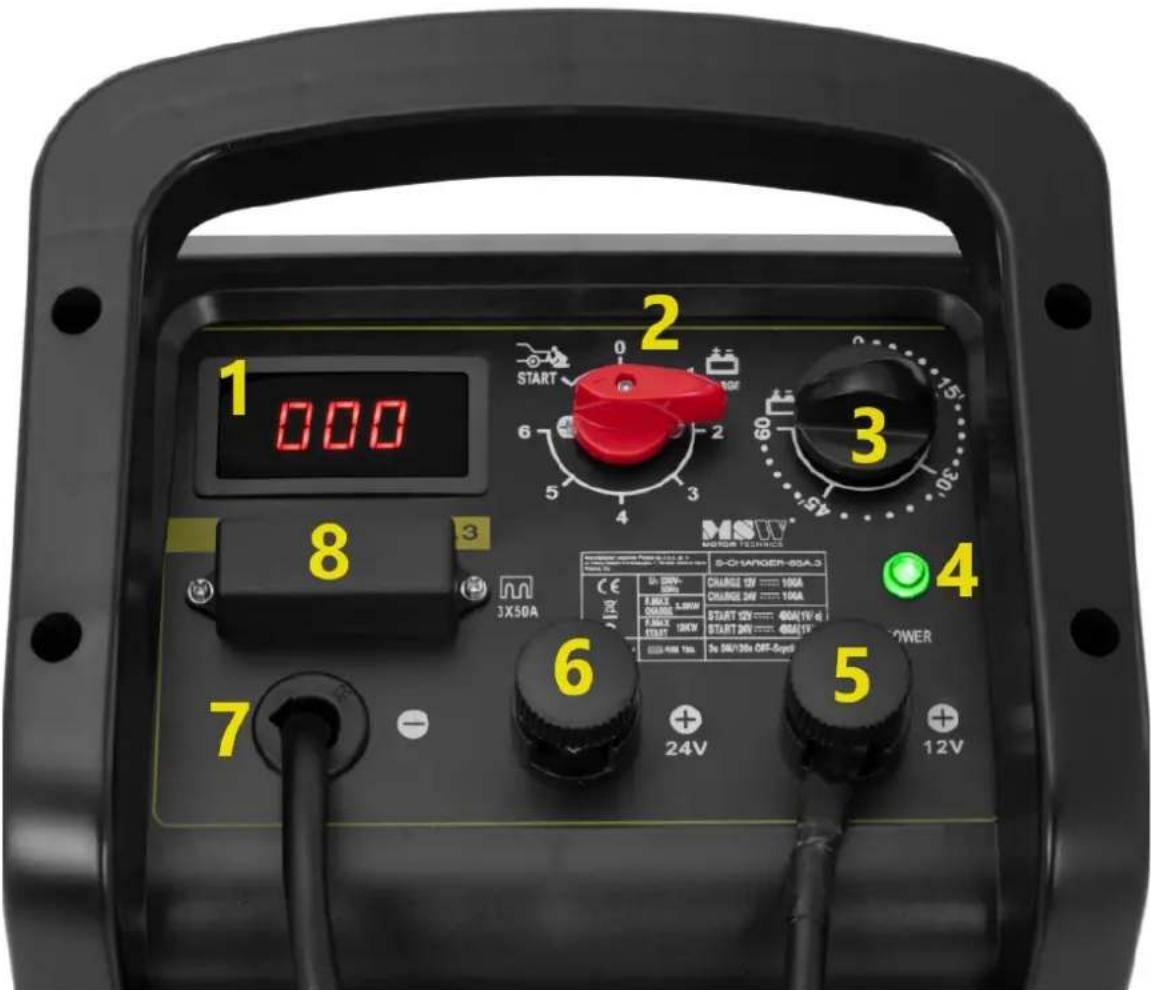

1 000 2 3 4 5 6 7 8 9 10 START S-ORANGER-80A.3 S-O/ANGER-80A.3 CHARGE ON CHANGE ON CHANGE ON START ON START ON START ON 3x 10V OFF-50pH POWER 24V 12V

1. Amperóra

2. Működési módválasztó gomb

3. Időzítő

4. A készülék működésének jelzőfénye

5. Pozitív pólus, kimeneti feszültség: 12V

6. Pozitív pólus, kimeneti feszültség: 24V

7. Negatív pólus

8. Biztosíték

3.2. Felkészülés a használatra

KÉSZÜLÉK HELYE

A környezet hőmérséklete nem lehet magasabb 40 °C-nál, a relatív páratartalom pedig nem haladhatja meg a 85%-ot. Gondoskodjon a megfelelő szellőzésről abban a helyiségben, ahol a készüléket használják. A készülék mindkét oldala és a fal vagy más tárgyak között legalább 10 cm távolságnak kell lennie. A készüléket mindig egyenletes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és korlátozott szellemi és érzékszervi képességekkel rendelkező személyek számára elérhetetlen helyen kell használni. Helyezze el a készüléket úgy, hogy mindig hozzáférjen a hálózati csatlakozóhoz. A készülékhez csatlakoztatott tápkábelnek megfelelően földeltnek kell lennie, és meg kell felelnie a termék címkéjén található műszaki adatoknak.

3.3. Eszközhasználat

S-TÖLTÓ-45A.3

1. Csatlakoztassa a vezetéket, amelyik egy fűzőlyukkal végződik, az akkumulátortöltőhöz (csatlakoztassa a vezetéket a 12 vagy 24 V-os kimenethez a kívánt kimeneti feszültségtől függően), majd csatlakoztassa a kábel másik végén lévő piros bilincset az akkumulátor pozitív (+) csatlakozójához.
2. Csatlakoztassa a fekete bilinccsel ellátott vezetéket az akkumulátor negatív (-) csatlakozójához.
3. A választókapcsolóval válassza ki a kívánt akkumulátortöltési módot: "1" - lassú töltés vagy "2" - gyorstöltés, majd a töltési áramot: "MIN" - alacsony töltési áram vagy "MAX" - magas töltési áram.
4. A gomb segítségével állítsa be a kívánt üzemmódot: pl. a következő ábrával jelölt jump start:

Vagy az alábbi ábrával jelölt töltési mód:

Ha a jump start funkciót használja, tartsa be a következő irányelveket:

• Az akkumulátor kezdeti 10-15 perces töltése ajánlott. Ez megkönnyíti az indítást.
• Kapcsoljon ki minden felesleges funkciót a járműben, például a világítást, az ablaktörlőket, a kijelzőket, a szélvédőfűtést stb.

• Az ugrást a következő ciklus szerint kell végrehajtani: Legfeljebb 5 indítási ciklus végezhető. Ezen értékek túllépése az akkumulátortöltő biztosítékainak kiégését okozhatja.

• Csatlakoztassa a készüléket egy áramforráshoz. Állítsa az ON/OFF kapcsolót "ON" állásba.

• Az ampermérő az akkumulátortöltő kimenetén mért áramot mutatja.

• Ha az akkumulátor teljesen feltöltödött, kapcsolja ki az akkumulátortöltöt, és csak ezután válassza le a vezetékeket az akkumulátorról a következő sorrendben: először válassza le a jármű karosszériájával azonos töltésű kapocs bilincsét (a legtöbb esetben ez a negatív kapocs lesz, de vannak pozitív töltésű járművek is).

S-TÖLTÖ-65A.3

1. Csatlakoztassa a vezetéket, amelyik egy fűzőlyukkal végződik, az akkumulátortöltőhöz (csatlakoztassa a vezetéket a 12 vagy 24 V-os kimenethez a kívánt kimeneti feszültségtől függően), majd csatlakoztassa a kábel másik végén lévő piros bilincset az akkumulátor pozitív (+) csatlakozójához.

2. Csatlakoztassa a fekete bilinccsel ellátott vezetéket az akkumulátor negatív (-) csatlakozójához.

3. A gomb segítségével állítsa be a kívánt üzemmódot: pl. a következő ábrával jelölt jump start:

Vagy az alábbi ábrával jelölt töltési mód:

A töltési módban 0 és 6 közötti beállítások állnak rendelkezésre, amelyek különböző töltési áramértékeket jelentenek:

"0" - a töltő ki van kapcsolva.
"1" - az akkumulátor minimális töltőáram.
"2" - az akkumulátor átlagos töltési áramát.
"3" - az akkumulátor maximális töltőáram.
"4" - a minimális áram "gyors" töltés.
"5" - az átlagos áram "gyors" töltés.

"6" - a maximális áram "gyors" töltés.

Az akkumulátortöltő nem tölt a "0" állásban. A "4", "5" és "6" pozíciókban az akkumulátortöltő csak akkor kezdi el a töltést, ha az időzítőn beállított idő van beállítva.

Ha a jump start funkciót használja, tartsa be a következő irányelveket:

• Az akkumulátor kezdeti 10-15 perces töltése ajánlott. Ez megkönnyíti az indítást.
• Kapcsoljon ki minden felesleges funkciót a járműben, például a világítást, az ablaktörlőket, a kijelzőket, a szélvédőfűtést stb.

• Az ugrást a következő ciklus szerint kell végrehajtani: Legfeljebb 5 indítási ciklus végezhető. Ezen értékek túllépése az akkumulátortöltő biztosítékainak kiégését okozhatja.

• Csatlakoztassa a készüléket egy áramforráshoz. A "POWER" dióda bekapcsol.

• Az ampermérő az akkumulátortöltő kimenetén mért áramot mutatja.
• Az időzítő csak akkor működik, ha a töltési mód 4, 5 vagy 6 értékre van állítva. A beállított idő letelte után az akkumulátor töltése leáll, és hangjelzés hallható. Más beállításokkal nem működik (nem kapcsolja ki a készüléket).
• Ha az akkumulátor teljesen feltöltődött, kapcsolja ki az akkumulátortöltőt, és csak ezután válassza le a vezetékeket az akkumulátorról a következő sorrendben: először válassza le a jármű karosszériájával azonos töltésű kapocs bilincsét (a legtöbb esetben ez a negatív kapocs lesz, de vannak pozitív töltésű járművek is).

HASZNÁLATI IRÁNYELVEK

• A vezetékek csatlakoztatása és leválasztása az akkumulátortöltő kikapcsolt állapotában történjen!
• Az akkumulátor töltése előtt mindig ellenőrizze, hogy az akkumulátor kapacitása kompatibilis-e a töltővel. Lásd az adott akkumulátortöltő modell műszaki adattáblázatát.
• A klasszikus akkumulátor töltésének megkezdése előtt mindig távolítsa el a cellák fedelét, és ellenőrizze az elektrolitok szintjét. A cellákban lévő folyadéknak el kell fednie az akkumulátor lemezeit. Ha a folyadékszint túl alacsony, kövesse az akkumulátor gyártójának utasításait és irányelveit. Legyen óvatos, az elektrolit erősen maró hatású, és bőrrel érintkezve akut irritációt okozhat.

- Tartsa tisztán a bilincseket. A szennyezett bilincsek megakadályozhatják vagy akadályozhatják az akkumulátor töltését. Mindig ellenőrizze az akkumulátor állapotát, hogy a bilincs csatlakozási pontjai tiszták-e.

- Megakadályozza, hogy a bilincsek összeérjenek, amikor az akkumulátortöltő be van kapcsolva.

- A készülékkel soros vagy párhuzamos csatlakoztatású akkumulátorok használhatók. Ne feledje, hogy soros kapcsolás esetén a kimeneti áramot a töltött akkumulátorok között osztják fel, a feszültség pedig érintkezik (azaz az akkumulátorok bilincsén lévő áramok összege megegyezik az akkumulátortöltő kimeneti áramával). Párhuzamos kapcsolás esetén az áram állandó marad, a feszültség pedig megoszlik a feltöltött akkumulátorok között. Vegye figyelembe a fentieket a feszültség és az áram beállításakor.

- Ne indítsa be a gépkocsi motorját, amikor az akkumulátor töltődik. Ez csak a jump start opció kiválasztásával lehetséges (csak néhány modellnél).

- Az akkumulátor további töltése az akkumulátor folyadékának gázkibocsátását okozhatja, amit a jellegzetes "forró" hang jelez. Az akkumulátor károsodásának elkerülése érdekében azonnal hagyja abba a töltést.

• Helyezze az akkumulátortöltőt egy stabil felületre.

- Az akkumulátor töltési ideje attól függ, hogy mennyire lemerült az akkumulátor és annak kapacitása. Kövesse a gyártó utasításait az akkumulátor állapotának ellenőrzéséhez.

- Ha a biztosítékok sérültek (a biztosítékok helyét lásd a fenti leírásban), cserélje ki őket. Ehhez távolítsa el a hibás biztosítékot, és cserélje ki egy új, azonos típusú és paraméterű biztosítékkal.

3.4. Tisztítás és karbantartás

a) Tisztítás vagy elrakás előtt mindig húzza ki a készüléket a hálózatból.
b) A felület tisztításához csak nem korrozív tisztítószereket használjon.
c) A készülék tisztítása után, mielőtt újra használná, minden alkatrészt teljesen meg kell szárítani.
d) A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja.

e) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
f) Ne engedje, hogy víz jusson a készülék belsejébe a készülékházban lévő szellőzőnyílásokon keresztül.
g) Tisztítsa meg a szellőzőnyilásokat kefével és sűrített levegővel.
h) A készüléket rendszeresen ellenőrizni kell a műszaki hatékonyság ellenőrzése és az esetleges sérülések észlelése érdekében.
i) A tisztításhoz nedves, puha rongyot kell használni.
j) Ne használjon éles és/vagy fémtárgyakat a tisztításhoz (pl. drótkefét vagy fémspatulát), mert ezek károsíthatják a készülék felületi anyagát.
k) Ne tisztítsa a készüléket savas anyaggal, orvosi célú szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyi anyagokkal, mert ez károsíthatja a készüléket.
I) A készülék szállításakor meg kell akadályozni a készülék rázását, összeütközését és fejjel lefelé fordítását. Megfelelően szellőző, száraz levegőjű, maró gázoktól mentes helyen tárolja.

A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
