BRUKSANVISNING S-CHARGER-45A.3 MSW

3.4. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Bilbatterilader
Modell	S-LADER-45A.3	S-LADER-65A.3
Nominell spenning [V~] / frekvens [Hz]	230/50
Utgangsspenning [V]	12/24
Driftsmoduser	Lading / Jump Start (3s PÅ / 120s AV-5 syklus)
Maks. ladestrøm [A]	70	100
Maks startstrøm [A]	320	480
Maks. hoppstartfunksjon strømforbruk [W]	8000	8500/12000
Anbefalt batterikapasitet [Ah]	40-700	60-1000
Mål [bredde x dybde x høyde; mm].	320 x 370 x 620	320 x 380 x 620
Vekt [kg]	14.4	22.8

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt advarselsskilt)

OBS! Advarsel om elektrisk støt!

Skal kun brukes innendørs.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Bilbatterilader

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er en økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, i direkte kontakt med en våt overflate eller opererer i et fuktig miljø. Vanninntrengning i enheten øker risikoen for skade på enheten og for elektrisk støt.
c) Bruk kun kabelen i henhold til den tiltenkte bruken. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.
d) Hvis bruk av enheten i et fuktig miljø ikke kan unngås, bør en jordfeilbryter (RCD) brukes. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ryddig og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å forutse hva som kan skje, observer hva som skjer og bruk sunn fornuft når du arbeider med enheten.
b) Ikke bruk enheten i en eksplosjonsfarlig sone, for eksempel i nærvær av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Når du oppdager skade eller uregelmessig drift, slå av enheten umiddelbart og rapporter det til en overordnet uten forsinkelse.
d) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
e) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
f) Hvis en brann starter, bruk kun pulver eller karbondioksid (CO2) brannslukningsapparater som er egnet for bruk på strømførende enheter for å slukke den.
g) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. (En distraksjon kan føre til tap av kontroll over enheten)
h) Ved lading av batterier avgir gasser som kan være eksplosive. Unngå kontakt med gnister og ild.

Husk! Beskytt barn og andre tilskuere når du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet när du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon mens du bruker enheten kan føre til alvorlige skader.
c) Denne enheten er ikke ment å brukes av personer (inkludert barn) med begrensede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet eller har mottatt instruksjon fra denne personen som til hvordan enheten brukes.
d) Ikke overvurder evnene dine. Når du bruker enheten, hold balansen og hold deg stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk passende verktøy for den gitte oppgaven. En riktig valgt enhet vil utføre oppgaven den ble designet for bedre og på en sikrere måte.
b) Ikke bruk enheten hvis PÅ/AV-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Enheter som ikke kan slås på og av med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Sørg for at støpselet er koblet fra stikkontakten før du prøver å justere, skifte verktøy eller før du legger enheten til side. Slike forholdsregler vil redusere risikoen for utilsiktet aktivering av enheten.
d) Når den ikke er i bruk, oppbevares den på et trygt sted, unna barn og personer som ikke er kjent med enheten, som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
e) Hold enheten i god teknisk stand. Kontroller før hver bruk for generelle skader, og sjekk spesielt for sprukne deler eller elementer og for andre forhold som kan påvirke sikker drift av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
f) Oppbevar enheten utilgjengelig for barn.
g) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
h) For å sikre driftsintegriteten til enheten, må du ikke fjerne fabrikkmonterte beskyttelser og ikke løsne noen skruer.
i) Ikke lad opp engangsbatterier!
j) Ikke lad opp defekte eller skadede batterier.
k) Ikke lad et frossent batteri.
I) Beskytt enheten mot vær og vind, spesielt nedbør. Bruk enheten kun i godt ventilerte lokaler.
m) Sørg for at batteriladeren er koblet fra en strømkilde når du kobler ledninger til et batteri.
n) Plasser aldri et batteri rett under eller oppå batteriladeren. Plasser batteriladeren så langt unna batteriet som mulig. Batteriladeren kan være en kilde til gnister eller generere en elektrisk lysbue.
o) Ved lading av batterier avgir gasser som kan være eksplosive. Unngå kontakt med gnister og ild.
p) Ikke bruk enheten i potensielt eksplosjonsfarlige områder.
q) Plasser aldri batteriladeren under panseret.
r) Modeller med hjul bør oppbevares stående.
s) OBS: sørg alltid for at bil- og batteriprodusentene tillater bruk av en batterilader-startfunksjon for å starte motoren!

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Batteriladeren er en enhet designet for å lade blybatterier og bilbatterier. Noen modeller har en motorstartfunksjon som brukes når batteriet er tomt eller ved lave temperaturer.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

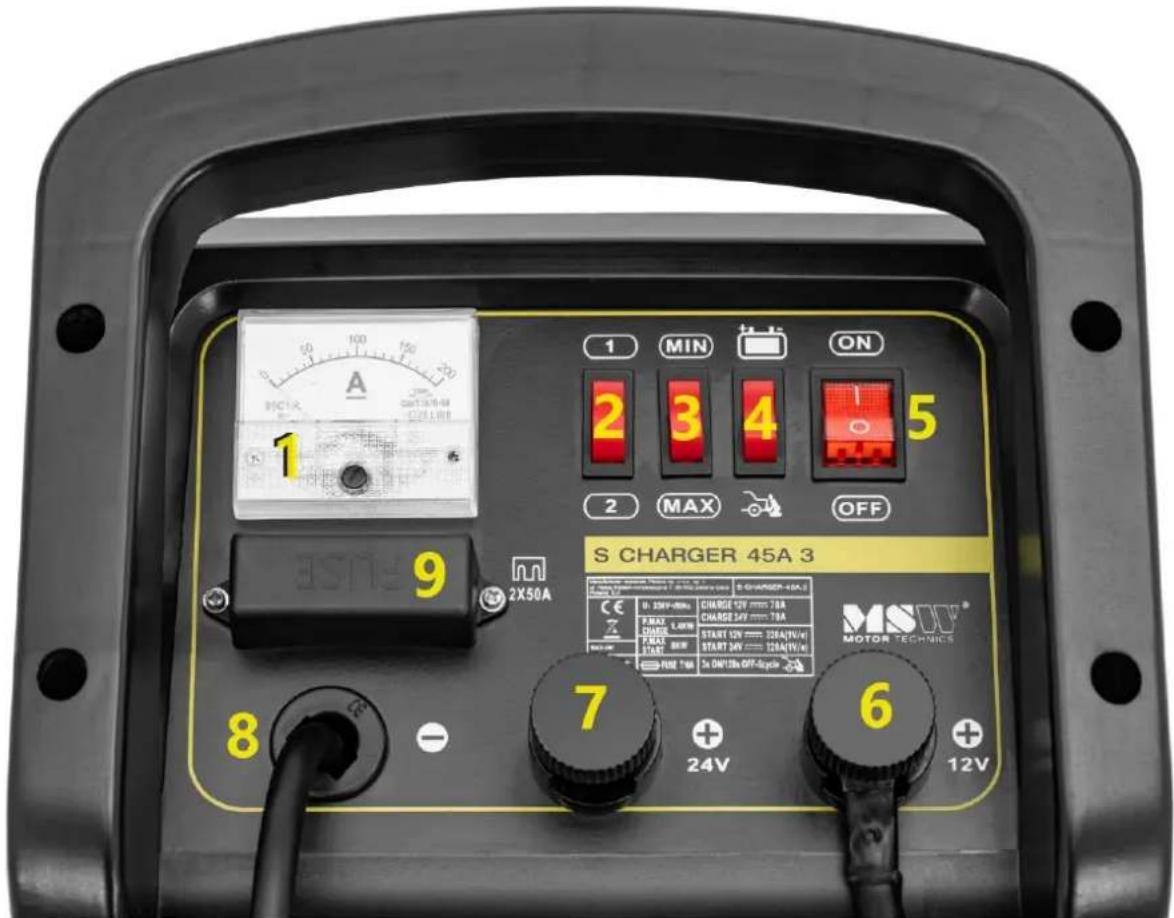

3.1. Beskrivelse av enheten S-LADER-45A.3

1 MIN ON 2 3 4 5 2 MAX OFF S CHARGER 45A 3 CE 0.2kV~80mA CHARGE 12V mm 78A CHARGE 24V ~ 18A START 12V ~ 326A(NV) START 24V ~ 326A(NV) ROR 70A 3x DN/120A OFF-dupole 8 - 7 + 24V 6 12V MOTOR TECHNICS

1. Amperemeter

2. Velger for lademodus

3. Ladestrømvelger

4. Driftsmodusvelger

5. På / av bryter

6. Positiv pol, utgangsspenning: 12V

7. Positiv pol, utgangsspenning: 24V

8. Negativ pol

9. Sikring

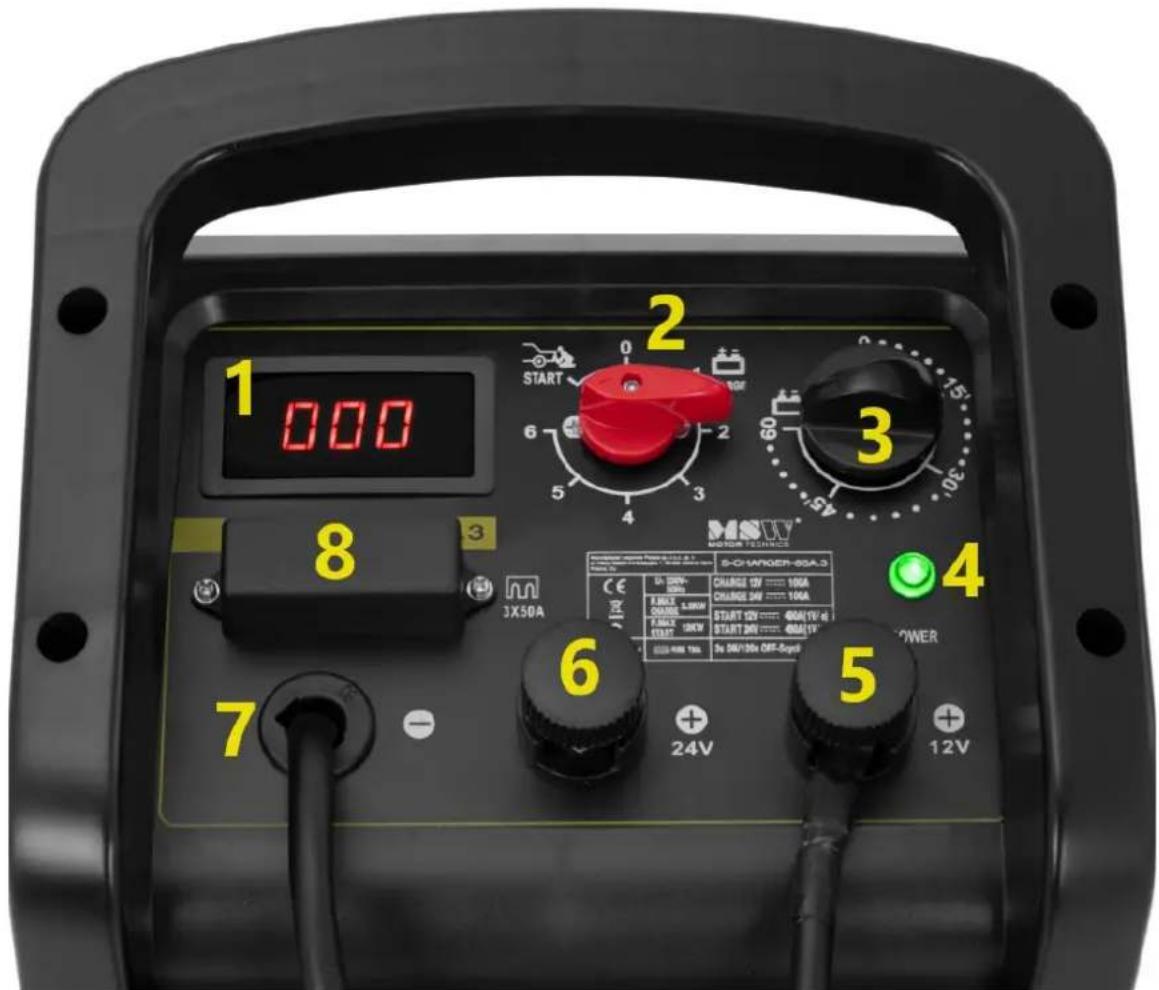

S-LADER-65A.3

1 000 2 START 3 8 3X50A MSUV MOTOR TECHNICS S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.C S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6 S-CHANGER-90A.6

1. Amperemeter

1. Velgerknapp for driftsmodus

2. Timer

3. Indikatorlampe for enhetsdrift

4. Positiv pol, utgangsspenning: 12V

5. Positiv pol, utgangsspenning: 24V

6. Negativ pol

7. Sikring

3.2. Klargjøring for bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke være høyere enn 40 °C, og den relative luftfuktigheten bør være under 85 %. Sørg for god ventilasjon i rommet der apparatet brukes. Det bør være minst 10 cm avstand mellom hver side av enheten og veggen eller andre gjenstander. Apparatet skal alltid brukes når det er plassert på et jevnt, stabilt, rent, brannsikkert og tørt underlag, og det skal være utilgjengelig for barn og personer med begrensede mentale og sensoriske funksjoner. Plasser enheten slik at du alltid har tilgang til støpselet. Strømledningen som er koblet til apparatet, må være forskriftsmessig jordet og stemme overens med de tekniske opplysningene på produktetiketten.

3.3. Bruk av enheten

S-LADER-45A.3

1. Koble ledningen som ender med et øye til batteriladeren (koble ledningen til 12- eller 24V-utgangen i henhold til ønsket utgangsspenning), og koble deretter den røde klemmen på den andre enden av kabelen til den positive (+) batteripolen.
2. Koble ledningen med den svarte klemmen til den negative (-) batteripolen.
3. Bruk valgbryteren for å velge ønsket batterilademodus "1" – langsom lading eller "2" – hurtiglading og deretter ladestrømmen: "MIN" – lav ladestrøm eller "MAX" – høy ladestrøm.
4. Bruk knappen for å stille inn ønsket driftsmodus: dvs. startstart merket med følgende diagram:

Eller lademodus merket med følgende diagram:

Hvis du bruker hurtigstartfunksjonen, følg følgende retningslinjer:

• En første 10-15 minutters lading av batteriet anbefales. Dette vil gjøre tjuvstarten enklere.
• Slå av alle unødvendige funksjoner i kjøretøyet, som lys, vindusviskere, displayer, frontruteoppvarming osv.

• Hoppstarter bør utføres i henhold til følgende syklus: 3s drift / 120s pause Maksimalt 5 startsykluser kan utføres. Overskridelse av disse verdiene kan føre til at sikringene i batteriladeren går.

• Koble enheten til en strømkilde. Sett PÅ/AV-bryteren til "PÅ".

• Amperemeteret vil vise strømmen målt ved batteriladerens utgang.

• Når batteriet er fulladet, slå av batteriladeren og først deretter koble fra ledningene fra batteriet i følgende rekkefølge: først koble fra klemmen på terminalen med samme ladning som kjøretøyets karosseri (i de fleste tilfeller vil dette være den negative terminal, men det er kjøretøy med positiv ladning).

S-LADER-65A.3

1. Koble ledningen som ender med et øye til batteriladeren (koble ledningen til 12- eller 24V-utgangen i henhold til ønsket utgangsspenning), og koble deretter den røde klemmen på den andre enden av kabelen til den positive (+) batteripolen.
2. Koble ledningen med den svarte klemmen til den negative (-) batteripolen.
3. Bruk knappen for å stille inn ønsket driftsmodus: dvs. startstart merket med følgende diagram:

Eller lademodus merket med følgende diagram:

Innstillinger fra 0 til 6 er tilgjengelige i lademodus som representerer forskjellige ladestrømverdier:

"0" – laderen er av.
"1" - minimum batteriladestrøm.
"2" - gjennomsnittlig batteriladestrøm.
"3" - maksimal batteriladestrøm.
"4" - minimumsstrømmen "rask" lading.
"5" - gjennomsnittlig gjeldende "rask" lading.

"6" - maksimal strøm "rask" lading.

Batteriladeren lader ikke i "0"-posisjon. I posisjonene "4", "5" og "6" vil batteriladeren først begynne å lade når tiden er stilt inn på timeren.

Hvis du bruker hurtigstartfunksjonen, følg følgende retningslinjer:

• En første 10-15 minutters lading av batteriet anbefales. Dette vil gjøre tjuvstarten enklere.
• Slå av alle unødvendige funksjoner i kjøretøyet, som lys, vindusviskere, displayer, frontruteoppvarming osv.

• Hoppstarter bør utføres i henhold til følgende syklus: 3s drift / 120s pause Maksimalt 5 startsykluser kan utføres. Overskridelse av disse verdiene kan føre til at sikringene i batteriladeren går.

• Koble enheten til en strømkilde. "POWER"-dioden vil tennes.

• Amperemeteret vil vise strømmen målt ved batteriladerens utgang.
• Timeren fungerer bare når lademodus er satt til 4, 5 eller 6. Når den innstilte tiden har gått, vil batteriladingen opphøre, og et lydsignal sendes ut. Det fungerer ikke med andre innstillinger (det vil ikke slå av enheten).
• Når batteriet er fulladet, slå av batteriladeren og først deretter koble fra ledningene fra batteriet i følgende rekkefølge: først koble fra klemmen på terminalen med samme ladning som kjøretøyets karosseri (i de fleste tilfeller vil dette være den negative terminal, men det er kjøretøy med positiv ladning).

BRUK RETNINGSLINJER

• Koble til og fra ledninger med batteriladeren slått av!
• Før du lader et batteri må du alltid sjekke om kapasiteten er kompatibel med laderen. Se tekniske datatabeller for den gitte batteriladermodellen.
• Før du begynner å lade et klassisk batteri, fjern alltid celledekslene og kontroller nivået av elektrolytter. Væsken i cellene skal dekke batteriplatene. Hvis væskenivået er for lavt, følg batteriprodusentens instruksjoner og retningslinjer. Vær forsiktig, elektrolytten er svært etsende og kan forårsake akutte irritasjoner ved hudkontakt.

- Hold klemmene rene. Skitne klemmer kan hindre eller hindre lading av batteriet. Kontroller alltid batteriets tilstand for å sikre at klemmekoblingspunktene er rene.

- Unngå at klemmene berører hverandre når batteriladeren er på.

- Batterier i en seriell eller parallell tilkobling kan brukes med enheten. Husk at under en seriekobling deles utgangsstrømmen mellom de ladede batteriene og spenningen forblir kontakt (dvs. summen av strømmene på batteriklemmer er lik batteriladerens utgangsstrøm). Mens under en parallellkobling forblir strømmen konstant og spenningen deles mellom de ladede batteriene. Ta hensyn til ovenstående när du stiller inn spenning og strøm.

- Ytterligere lading av batteriet kan føre til at batterivæsken avgir gass, noe som indikeres med en karakteristisk "kokende" lyd. Slutt å lade umiddelbart for å unngå å skade batteriet.

- Plasser batteriladeren på et stabilt underlag.

- Batteriets ladetid avhenger av hvor utladet det er og dets kapasitet. Følg produsentens retningslinjer for å bekrefte tilstanden til batteriet.

- Hvis sikringene er skadet (for sikringsplassering se beskrivelsen ovenfor), skift dem ut. For å gjøre det, fjern den defekte sikringen og erstatt med en ny av samme type og parametere.

3.4. Rengjøring og vedlikehold

a) Trekk alltid ut støpselet før du rengjør eller legger det bort.
b) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
c) Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.
d) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
e) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
f) Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.

g) Rengjør ventilasjonsåpningene med en børste og trykkluft.
h) Enheten må inspiseres regelmessig for å kontrollere den tekniske effektiviteten og oppdage eventuelle skader.
i) Bruk en myk, fuktig klut til rengjøring.
j) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
k) Enheten må ikke rengjøres med syreholdige stoffer, medisinske midler, fortynningsmidler, drivstoff, oljer eller andre kjemiske stoffer, da dette kan skade enheten.
I) Risting, krasj og snu opp ned på enheten bør unngås når den transporteres. Oppbevar den på et godt ventilert sted med tørr luft og uten etsende gass.

KASSERING AV BRUKTE ENHETER:

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
