S-CHARGER-45A.3 - Nabíjačka batérií MSW - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU S-CHARGER-45A.3 MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékol'vek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékol'vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra

Používatel'ská príručka je vytvorená s ciel'om zaistiť bezpečné a bezproblémové používanie zariadenia. Produkt je navrhnutý a vyrobený v súlade s prísnymi technickými smernicami s použitím najmodernejších technológií a komponentov. Okrem toho sa vyrába v súlade s najprísnejšími kvalitativnymi normami.

NEPOUŽÍVAJTE ZARIADENIE, POKIAL' STE SI DÔKLADNE NEPREČÍTALI TÚTO POUŽÍVATEľSKÚ PRÍRUČKU A NEPOROZUMELI JEJ.

Aby ste predížili životnosť výrobku a zaistili jeho bezproblémovú prevádzku, používajte ho v súlade s touto používatelškou príručkou a pravidelne vykonávajte údržbu. Technické údaje a špecifikácie uvedené v tejto používatelškej príručke sú aktuálne. Výrobca si vyhradzuje právo na zmeny súvisiace s vylepšením kvality. Zariadenie je navrhnuté tak, aby sa riziká emisií hluku znížili na minimum, pričom sa zohl'adňuje technologický pokrok a možnosti zníženia hluku.

Legenda

Výrobok spíňa príslušné bezpečnostné normy.

Výrobok sa musí recyklovať.

VAROVANIE! alebo POZOR! alebo UPOZORNENIE! Platí pre danú situáciu.

Používajte iba v interiéri.

UPOZORNENIE! Nákresy v tejto príručke slúžia len na ilustráciu a niektoré detaily sa môžu líšit' od skutočného výrobku.

2. Bezpečnosť pri používaní

POZOR!

Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny. Nedodržanie upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie alebo dokonca smrt.

Pojmy "zariadenie" alebo "produkt" sa vo varovaniach a pokynoch používajú na označenie:

Nabíjačka autobatérií

a) Zástrčka musí pasovať do zásuvky. Zástrčku nijako neupravujte. Používanie originálnych zástrčiek a kompatibilých zásuviek znižuje riziko úrazu elektrickým prúdom.
b) Nedotýkajte sa uzemnených prvkov, ako sú potrubia, ohrievače, bojlery a chladničky. Ak je uzemnené zariadenie vystavené dažďu, priamemu kontaktu s mokrým povrchom alebo prevádzke vo vlhkom prostredí, existuje zvýšené riziko úrazu elektrickým prúdom. Vniknutie vody do prístroja zvyšuje riziko poškodenia prístroja a úrazu elektrickým prúdom.
c) Kábel používajte iba v súlade s jeho určením. Nikdy ho nepoužívajte na prenášanie zariadenia ani na vytiahnutie zástrčky zo zásuvky. Kábel uchovávajte mimo dosahu zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
d) Ak sa nedá vyhnút používaniu zariadenia vo vlhkom prostredí, mal by sa použit prúdový chránič (RCD). Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

a) Uistite sa, že pracovisko je usporiadané a dobre osvetlené. Neporiadok alebo zlé osvetlenie môže viest k nehodám. Snažte sa predvídat, čo sa môže stat, pozorujte, čo sa deje a pri práci so zariadením používajte zdravý rozum.
b) Zariadenie nepoužívajte v zóne s nebezpečenstvom výbuchu, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Zariadenie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
c) Pri zistení poškodenia alebo nepravidelnej činnosti zariadenie ihned' vypnite a bezodkladne oznámte nadriadenému.
d) Ak máte pochybnosti o správnom fungovaní zariadenia, obrátte sa na podpornú službu výrobcu.
e) Opravu zariadenia môže vykonávať iba servisné stredisko výrobcu. Nepokúšajte sa samostatne vykonávať opravy!
f) Ak dôjde k požiaru, použite na jeho uhasenie výlučne práškové hasiace prístroje alebo hasiace prístroje s oxidom uhličitým (CO2) vhodné na použitie na zariadeniach pod napätím.
g) Deťom alebo nepovolaným osobám je vstup na pracovisko zakázaný. (Rozptylenie môže viest k strate kontroly nad zariadením)
h) Pri nabíjaní batérií sa uvolňujú plyny, ktoré môžu byť výbušné. Zabráňte kontaktu s iskrami a ohňom.

Upozornenie! Pri používaní zariadenia chráňte deti a ostatné okolostojace osoby.

a) Zariadenie nepoužívajte, ked' ste unavení, chorí alebo pod vplyvom alkoholu, omamných látok alebo liekov, ktoré môžu výrazne zhoršit' schopnosť ovládat' ho.
b) Pri práci so zariadením používajte zdravý rozum a bud’te ostražití. Dočasná strata koncentrácie počas používania zariadenia môže viest k vážnym zraneniam.
c) Toto zariadenie nie je určené na to, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami alebo nedostatkom skúseností a/alebo vedomostí, pokial' nie sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo nedostali od tejto osoby pokyny ako ako sa zariadenie používa.

2.4. Bezpečné používanie zariadenia

a) Zariadenie nepreťažujte. Použite vhodné nástroje pre danú úlohu. Správne zvolené zariadenie bude vykonávať úlohu, na ktorú bolo navrhnuté, lepšie a bezpečnejšie.
b) Zariadenie nepoužívajte, ak vypínač nefunguje správne (nezapína a nevypína zariadenie). Zariadenia, ktoré sa nedajú zapnút a vypnút pomocou vypínača ON/OFF, sú nebezpečné, nemali by sa používať a musia sa opravit.
c) Pred akýmikoľvek úpravami, výmenou náradia alebo pred odložením zariadenia sa uistite, že je zástrčka odpojená zo zásuvky. Takéto opatrenia znížia riziko náhodného spustenia zariadenia.
d) Ak prístroj nepoužívate, uložte ho na bezpečné miesto, mimo dosahu detí a osôb, ktoré nie sú oboznámené s prístrojom a neprečítali si návod na použitie. Zariadenie môže predstavovať nebezpečenstvo v rukách neskúsených používateľov.
e) Zariadenie udržiavajte v dobrom technickom stave. Pred každým použitím skontrolujte, či nedošlo k celkovému poškodeniu a najmä skontrolujte, či nie sú prasknuté časti alebo prvky a či nie sú iné podmienky, ktoré by mohli ovplyvnit bezpečnú prevádzku zariadenia. Ak zistíte poškodenie, odovzdajte zariadenie pred použitím na opravu.
f) Zariadenie uchovávajte mimo dosahu detí.
g) Opravu alebo údržbu zariadenia by mali vykonávať kvalifikované osoby a používať pri nej iba originálne náhradné diely. Tým sa zaistí bezpečné používanie.
h) Aby ste zabezpečili prevádzkovú integritu zariadenia, neodstraňujte ochranné kryty namontované vo výrobe a neuvolňujte žiadne skrutky.
i) Nenabíjajte jednorazové batérie!
j) Nenabíjajte chybné alebo poškodené batérie.
k) Nenabíjajte zamrznutú batériu.
I) Chráňte zariadenie pred poveternostnými vplyvmi, najmä dažďom. Prístroj používajte len v dobre vetraných priestoroch.
m) Pri pripájaní káblov k batérii sa uistite, že je nabíjačka batérie odpojená od zdroja napájania.
n) Nikdy neumiestňujte batériu priamo pod alebo na vrchnú časť nabíjačky batérií. Umiestnite nabíjačku čo najďalej od batérie. Nabíjačka batérií môže byť zdrojom iskier alebo môže vytvárat’ elektrický oblúk.
o) Pri nabíjaní batérií sa uvolňujú plyny, ktoré môžu byť výbušné. Zabráňte kontaktu s iskrami a ohňom.
p) Zariadenie nepoužívajte v potenciálne výbušných priestoroch.
q) Nikdy neumiestňujte nabíjačku akumulátorov pod kapotu.
r) Modely s kolesami by sa mali skladovat' vo zvislej polohe.
s) UPOZORNENIE: vždy sa uistite, že výrobca auta a batérie povoluje použitie funkcie núdzového štartovania nabíjačky batérií na naštartovanie motora!

POZOR! Napriek bezpečnej konštrukcii zariadenia a jeho ochranným prvkom, ako aj použitiu d'alších prvkov chrániacich obsluhujúcu osobu existuje pri používaní zariadenia mierne riziko nehody alebo poranenia. Pri používaní zariadenia bud’te ostražití a používajte zdravý rozum.

3. Pokyny na používanie

Nabíjačka batérií je zariadenie určené na nabíjanie olovených batérií a autobatérií. Niektoré modely obsahujú funkciu núdzového štartovania motora, ktorá sa používa pri vybitej batérii alebo pri nízkych teplotách.

Výrobok je určený len na domáce použitie.

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

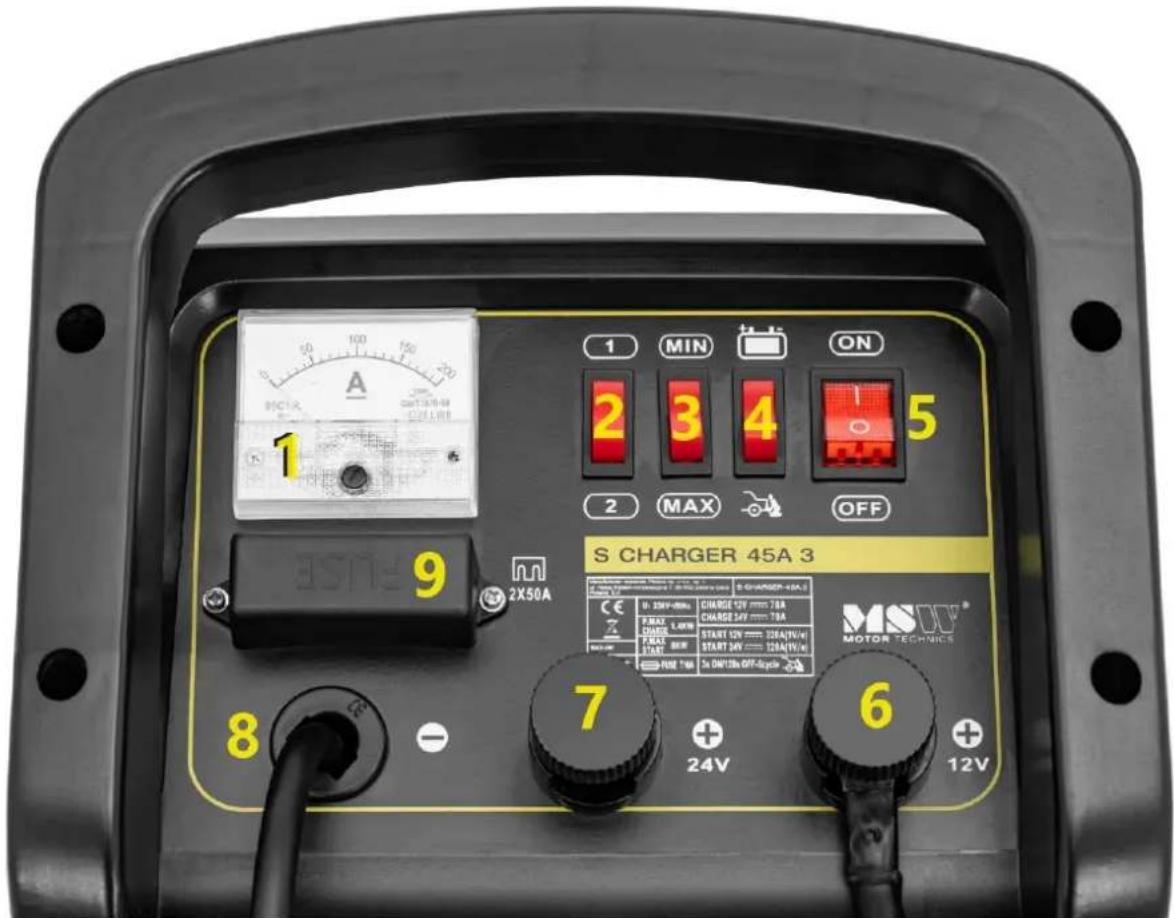

3.1. Popis zariadenia S-NABÍJAČKA-45A.3

1 MIN ON 2 3 4 5 2 MAX OFF S CHARGER 45A 3 CE 0.2kV~80mA CHARGE 12V mm 78A CHARGE 24V ~ 18A START 12V ~ 326A(NV) START 24V ~ 326A(NV) RMB 70A 3x DN/10A OFF-diggle 8 - 7 + 24V 6 12V MOTOR TECHNICS

1. Ampérmeter

2. Gombík vol'by prevádzkového režimu

3. Časovač

4. Kontrolka prevádzky zariadenia

5. Kladný pól, výstupné napätie: 12V

6. Kladný pól, výstupné napätie: 24V

7. Negativny pól

8. Poistka

3.2. Príprava na použitie

UMIESTNENIE SPOTREBIČA

Teplota prostredia nesmie byť vyššia ako 40 °C a relatívna vlhkost' by mala byť nižšia ako 85 %. Zabezpečte dobré vetranie miestnosti, v ktorej sa zariadenie používa. Medzi každou stranou zariadenia a stenou alebo inými predmetmi by mala byť vzdialenost' aspoň 10 cm. Zariadenie by sa malo vždy používať na rovnom, stabilnom, čistom, ohňovzdornom a suchom povrchu a malo by byť mimo dosahu detí a osôb s obmedzenými mentálnymi a zmyslovými funkciami. Zariadenie umiestnite tak, aby ste mali vždy prístup k zástrčke. Napájací kábel pripojený k zariadeniu musí byť riadne uzemnený a musí zodpovedať technickým údajom na štítku výrobku.

3.3. Používanie zariadenia

S-NABÍJAČKA-45A.3

Alebo režim nabíjania označený nasledujúcim diagramom:

Ak používate funkciu núdzového štartu, dodržujte nasledujúce pokyny:

• Odporúča sa počiatočné 10-15 minútové nabíjanie batérie. To uľahčí štartovanie.
• Vypnite všetky nepotrebné funkcie vo vozidle, ako sú svetlá, stierače, displeje, vyhrievanie čelného skla atd'.

• Skokové štarty by sa mali vykonávať podľa nasledujúceho cyklu: 3s prevádzka / 120s pauza Môže byť vykonaných maximálne 5 štartovacích cyklov. Prekročenie týchto hodnôt môže spôsobit vypálenie poistiek v nabíjačke batérií.

• Pripojte zariadenie k zdroju napájania. Prepínač ON/OFF nastavte do polohy „ON“.

• Ampérmeter zobrazí prúd nameraný na výstupe nabíjačky batérií.

• Po úplnom nabití batérie vypnite nabíjačku batérie a až potom odpojte káble od batérie v nasledujúcom poradí: najprv odpojte svorku na svorke s rovnakým nabitím ako karoséria vozidla (vo väčšine prípadov to bude záporný terminál, existujú však vozidlá s kladným nábojom).

S-NABÍJAČKA-65A.3

1. Kábel, ktorý je zakončený očkom, zapojte do nabíjačky batérie (kábel zapojte do 12 alebo 24V výstupu podľa požadovaného výstupného napätia), potom pripojte červenú svorku na druhom konci kábla ku kladnému (+) pólu batérie.
2. Pripojte kábel s čiernou svorkou k zápornému (-) pólu batérie.
3. Pomocou gombíka nastavte požadovaný prevádzkový režim: tj skokový štart označený nasledujúcim diagramom:

Alebo režim nabíjania označený nasledujúcim diagramom:

V režime nabíjania sú k dispozícii nastavenia od 0 do 6, ktoré predstavujú rôzne hodnoty nabíjacieho prúdu:

"4" - minimálny prúd "rýchle" nabíjanie.

"5" - priemerné aktuálne "rýchle" nabíjanie.

"6" - maximálne aktuálne "rýchle" nabíjanie.

Ak používate funkciu núdzového štartu, dodržujte nasledujúce pokyny:

• Odporúča sa počiatočné 10-15 minútové nabíjanie batérie. To ul'ahčí štartovanie.
• Vypnite všetky nepotrebné funkcie vo vozidle, ako sú svetlá, stierače, displeje, vyhrievanie čelného skla atd.

• Skokové štarty by sa mali vykonávať podľa nasledujúceho cyklu: 3s prevádzka / 120s pauza Môže byť vykonaných maximálne 5 štartovacích cyklov. Prekročenie týchto hodnôt môže spôsobit’ vypálenie poistiek v nabíjačke batérií.

• Pripojte zariadenie k zdroju napájania. Rozsvieti sa dióda „POWER“.

• Ampérmeter zobrazí prúd nameraný na výstupe nabíjačky batérií.
• Časovač funguje len vtedy, keď je režim nabíjania nastavený na 4, 5 alebo 6. Po uplynutí nastaveného času sa nabíjanie batérie zastaví a zaznie zvukový signál. Nepracuje so žiadnymi inými nastaveniami (nevypne zariadenie).
• Po úplnom nabití batérie vypnite nabíjačku batérie a až potom odpojte káble od batérie v nasledujúcom poradí: najprv odpojte svorku na svorke s rovnakým nabitím ako karoséria vozidla (vo väčšine prípadov to bude záporný terminál, existujú však vozidlá s kladným nábojom).

POUŽÍVAJTE POKYNY

• Káble pripájajte a odpájajte pri vypnutej nabíjačke akumulátorov!
• Pred nabíjaním batérie vždy skontrolujte, či je jej kapacita kompatibilná s nabíjačkou. Pozrite si tabuľky technických údajov pre daný model nabíjačky batérií.
• Vždy pred začatím nabíjania klasickej batérie odstráňte kryty článkov a skontrolujte hladinu elektrolytov. Kvapalina v článkoch by mala pokrývať dosky batérie. Ak je hladina kvapaliny príliš nízka, postupujte podľa pokynov a pokynov výrobcu batérie. Budťte opatrní, elektrolyt je vysoko žieravý a pri kontakte s pokožkou môže spôsobit’ akútne podráždenie.
• Udržujte svorky čisté. Znečistené svorky môžu brániť alebo brániť nabíjaniu batérie. Vždy skontrolujte stav batérie, aby ste sa uistili, že spojovacie body svoriek sú čisté.
• Zabráňte tomu, aby sa svorky navzájom dotýkali, keď je zapnutá nabíjačka batérií.
• So zariadením je možné použit batérie v sériovom alebo paralelnom zapojení. Pamätajte, že pri sériovom zapojení sa výstupný prúd rozdelí medzi nabité batérie a napätie zostáva kontaktné (tj súčet prúdov na svorkách batérie sa rovná výstupnému prúdu nabíjačky batérií). Zatial' čo pri paralelnom zapojení zostáva prúd konštantný a napätie sa rozdelí medzi nabité batérie. Pri nastavovaní napätia a prúdu vezmite do úvahy vyššie uvedené.
• Neštartujte motor auta, keď sa batéria nabíja. To je povolené len pri zvolenej možnosti štartovania (len niektoré modely).
• Ďalšie nabíjanie batérie môže spôsobit, že kvapalina batérie začne uvoľňovať plyn, čo je indikované charakteristickým zvukom "varenia". Okamžite prerušte nabíjanie, aby ste predišli poškodeniu batérie.
• Umiestnite nabíjačku batérií na stabilný povrch.
• Doba nabíjania batérie závisí od jej vybitia a kapacity. Stav batérie overte podľa pokynov výrobcu.
• Ak sú poistky poškodené (umiestnenie poistky pozri vyššie), vymeňte ich. Za týmto účelom odstráňte chybnú poistku a vymeňte ju za novú rovnakého typu a parametrov.

a) Pred čistením alebo odložením zariadenia ho vždy odpojte od elektrickej siete.
b) Na čistenie povrchu používajte len nekorozívne čistiace prostriedky.
c) Po vyčistení zariadenia je potrebné všetky časti pred d'alším použitím úplne vysušit.
d) Prístroj skladujte na suchom a chladnom mieste, bez prístupu vlhkosti a priameho slnečného žiarenia.
e) Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte.

f) Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plásti.
g) Vyčistite vetracie otvory pomocou kefy a stlačeného vzduchu.
h) Zariadenie sa musí pravidelne kontrolovať, aby sa overila jeho technická efektívnosť a zistilo sa prípadné poškodenie.
i) Na čistenie používajte mäkkú a vlhkú handričku.
j) Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodit povrchový materiál spotrebiča.
k) Zariadenie nečistite kyslou látkou, prostriedkami na lekárske účely, riedidlami, palivom, olejmi alebo inými chemickými látkami, pretože by mohlo dôjst k jeho poškodeniu.
I) Pri preprave je potrebné zabrániť otrasom, nárazom a prevráteniu zariadenia. Skladujte ho na dobre vetranom mieste so suchým vzduchom a bez akýchkol’vek korozívnych plynov.

LIKVIDÁCIA POUŽITÝCH ZARIADENÍ:

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
