BRUKSANVISNING MHB-500 MSW
För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.
Tekniska data
| Parameterbeskrivning Parametervärde | |
| Produktnamn | Motorcykellift |
| Modell | MSW-MHB-500 |
| Nominell belastning [kg] | 500 |
| Plattformsmått [mm] | 370 x 230 |
| Vikt [kg] | 12,56 |
ANVÄNDNING
- Montera 4 hjul på dolly pan. Sätt miniliften i dockan.
- Vrid skruven med en spärrnyckel för att justera höjden på plattformen.
- Justera plattformen till lämplig höjd och placera lyften till botten av motorcykeln. Se till att mitten av lasten är i linje med pivoten och håll lasten stabil och säker.
- När allt ovan är klart, lyft motorcykeln till lämplig höjd.
- Dra åt motorcykeln med andra verktyg för att hålla den stabil.
- Efter reparation, vrid spärrnyckeln långsamt och försiktigt för att sänka plattformen tills den lämnar svängtappen, och ta sedan bort lyften.
FÖRSIKTIGHET
- Den maximala belastningen är 500 kg, överskrid INTE denna märkkapacitet.
- Använd denna hiss endast för andra lyft. ANVÄND den INTE för något annat ändamål som den inte är designad för att utföra.
- Håll barn och obehöriga borta från arbetsområdet.
- Bär ANSI-godkända skyddsglasögon när du använder hissen.
- Före användning, smörj skruven och muttrarna med fett för att göra lyften flexibel och antifriktion.
- Håll alltid händer och fötter borta från arbetsområdet.
-
LÄT INTE otränade personer använda hissen.
-
GÖR INTE några modifieringar av denna hiss.
-
UTsätt INTE hissen för regn eller snö.
-
Se till att du läser, förstår och tillämpar säkerhetsinstruktionerna och varningarna före användning. Underlåtenhet att följa dessa instruktioner kan leda till skada på egendom och/eller personskada.

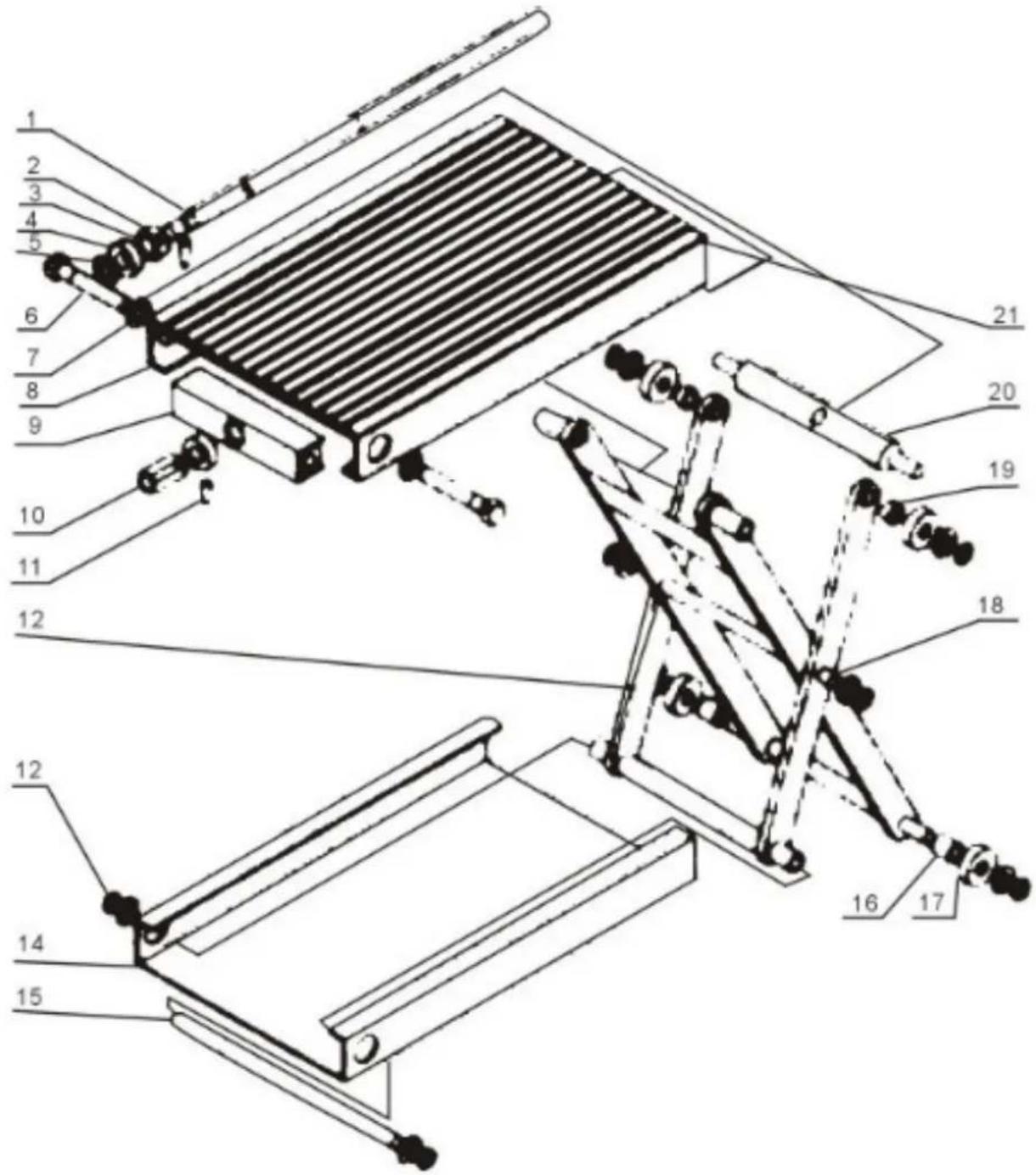

Explosiv vy
| INGA. | Benämning | Antal | INGA. | Benämning | Antal |
| 1 | Gängad bult | 1 | 12 | Montering av stativ | 1 |
| 2 | Skruvkappa | 1 | 13 | Håll ring | 8 |
| 3 | Stift 6x28 | 1 | 14 | Bas | 1 |
| 4 | Kullager 8102 | 2 | 15 | Främre axel | 1 |
| 5 | Bricka | 1 | 16 | Begränsa omslag 1 | 2 |
| 6 | Bult | 2 | 17 | Lager201 | 4 |
| 7 | Bricka | 10 | 18 | Mittaxel | 1 |
| 8 | Plattform | 1 | 19 | Begränsa omslag 2 | 2 |
| 9 | c-rör | 1 | 20 | Axel | 1 |
| 10 | Sjal | 1 | 21 | Gummikudde | 1 |
| 11 | Stift 6x18 | 1 | |||
