KÄYTTÖOHJE MHB-500 MSW
Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.
Tekniset tiedot
| Parametrin kuvaus Parametrin arvo | |
| Tuotteen nimi | Moottoripyörän hissi |
| Malli | MSW-MHB-500 |
| Nimelliskuorma [kg] | 500 |
| Lavan mitat [mm] | 370 x 230 |
| Paino [kg] | 12,56 |
KÄYTTÖ
- Kokoa 4 pyörää dolly-pannulle. Aseta mininostin dollyyn.
- Säädä tason korkeutta kiertämällä ruuvia räikkäavaimella.
- Säädä alusta sopivalle korkeudelle ja aseta nostin moottoripyörän pohjalle. Varmista, että kuorman keskikohta on linjassa nivelen kanssa ja että kuorma on vakaa ja turvallinen.
- Kun kaikki yllä oleva on tehty, nosta moottoripyörä sopivalle korkeudelle.
- Kiristä moottoripyörä muilla työkaluilla, jotta se pysyy vakaana.
- Korjauksen jälkeen kierrä räikkäavainta hitaasti ja varovasti laskeaksesi lavaa, kunnes se irtoaa nivelestä, ja ota sitten nostin pois.
VAROITUS
- Maksimikuorma on 500 kg, ÄLÄ ylitä tätä nimelliskapasiteettia.
- Käytä tätä hissiä vain kakkosnostoon. ÄLÄ käytä sitä mihinkään muuhun tarkoitukseen, johon sitä ei ole suunniteltu.
- Pidä lapset ja asiattomat poissa työalueelta.
- Käytä ANSI-hyväksyttyjä suojalaseja käyttäessäsi hissiä.
- Ennen käyttöä voitele ruuvi ja mutterit rasvalla, jotta nostimesta tulee joustava ja kitkaa estävä.
- Pidä kätesi ja jalat aina poissa työskentelyalueelta.
-
ÄLÄ anna kouluttamattomien henkilöiden käyttää hissiä.
-
ÄLÄ tee mitään muutoksia tähän hissiin.
-
ÄLÄ altista hissiä sateelle tai lumelle.
-
Varmista, että luet, ymmärrät ja noudatat turvallisuusohjeet ja varoitukset ennen käyttöä. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja ja/tai henkilövahinkoja.

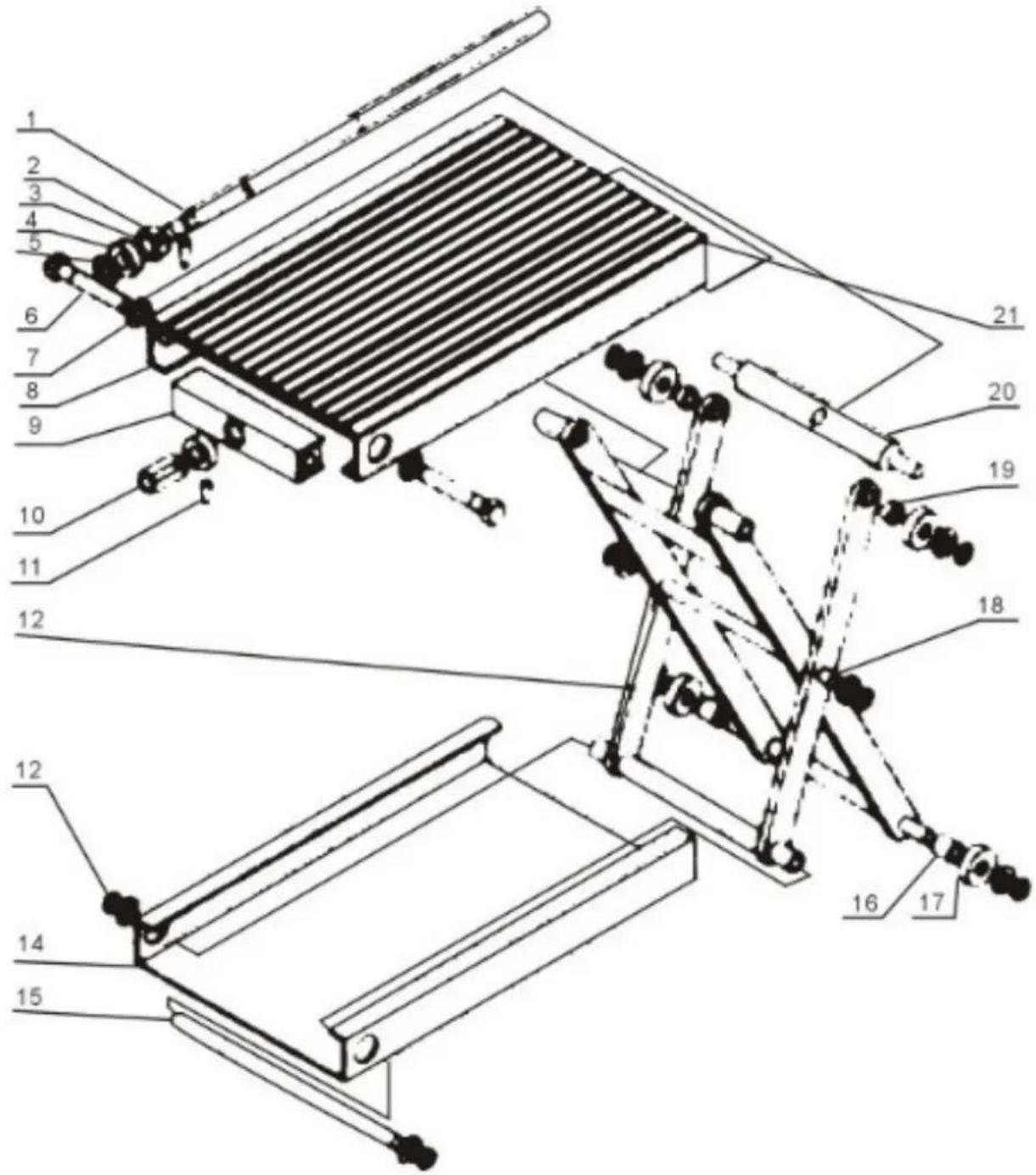

Räjähtävä näkymä
| El. | Nimi | Määrä | El. | Nimi | Määrä |
| 1 | Ruuvi | 1 | 12 | Jalustan kokoonpano | 1 |
| 2 | Kierretakki | 1 | 13 | Pidä rengasta | 8 |
| 3 | Pin 6x28 | 1 | 14 | Alusta | 1 |
| 4 | Kuulalaakeri 8102 | 2 | 15 | Etuakseli | 1 |
| 5 | Pesukone | 1 | 16 | Rajoituskääre 1 | 2 |
| 6 | Pultti | 2 | 17 | Laakeri 201 | 4 |
| 7 | Pesukone | 10 | 18 | Keskiakseli | 1 |
| 8 | Alusta | 1 | 19 | Rajoituskääre 2 | 2 |
| 9 | c-putki | 1 | 20 | Akseli | 1 |
| 10 | Kääri | 1 | 21 | Kumityyny | 1 |
| 11 | Pin 6x18 | 1 | |||
