INSTRUKCJA OBSŁUGI MHB-500 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Podnośnik motocyklowy
Model	MSW-MHB-500
Obciążenie znamionowe [kg]	500
Wymiary platformy [mm]	370x230
Cieżar [kg]	12,56

EKSPLOATACJA

1. Zamontuj 4 kółka na platformie wózka. Umieść mini podnośnik w wózku.
2. Aby wyregułować wysokość platformy, należy obrócić śrubę za pomocą klucza grzechotkowego.
3. Ustaw platformę na odpowiedniej wysokości i umieść podnośnik na spodzie motocykla. Upewnij się, że środek ładunku jest wyrównany z punktem obrotu, a także utrzymuj ładunek w stabilności i bezpieczeństwie.
4. Po wykonaniu wszystkich powyższych czynności podnieś motocykl na odpowiednią wysokość.
5. Dokręć motocykl za pomocą innych narzędzi, aby zachować jego stabilność.
6. Po naprawie należy powoli i delikatnie obrócić klucz zapadkowy, aby opuścić platformę, aż odsunie się od punktu obrotu, a następnie zdjąć podnośnik.

OSTROŻNOŚĆ

1. Maksymalne obciążenie wynosi 500 kg. NIE przekraczać tej wartości znamionowej.
2. Używaj tej windy wyłącznie do drugiego podnoszenia. NIE używaj go do żadnych innych celów, do których nie został zaprojektowany.
3. Trzymaj dzieci i osoby nieupoważnione z dala od miejsca pracy.
4. Podczas obsługi windy należy nosić okulary ochronne posiadające atest ANSI.
5. Przed użyciem należy nasmarować śrubę i nakrętki smarem, aby zapewnić podnośnikowi elastyczność i odporność na tarcie.

6. Zawsze trzymaj ręce i stopy z dala od miejsca pracy.

7. NIE WOLNO pozwalać na obsługę windy osobom nieprzeszkolonym.

8. NIE dokonuj żadnych modyfikacji tego podnośnika.

9. NIE wystawiaj podnośnika na działanie deszczu lub śniegu.

10. Przed użyciem należy przeczytać, zrozumieć i zastosować się do instrukcji bezpieczeństwa oraz ostrzeżeń. Nieprzestrzeganie tych instrukcji może skutkować uszkodzeniem mienia i/lub obrażeniami ciała.

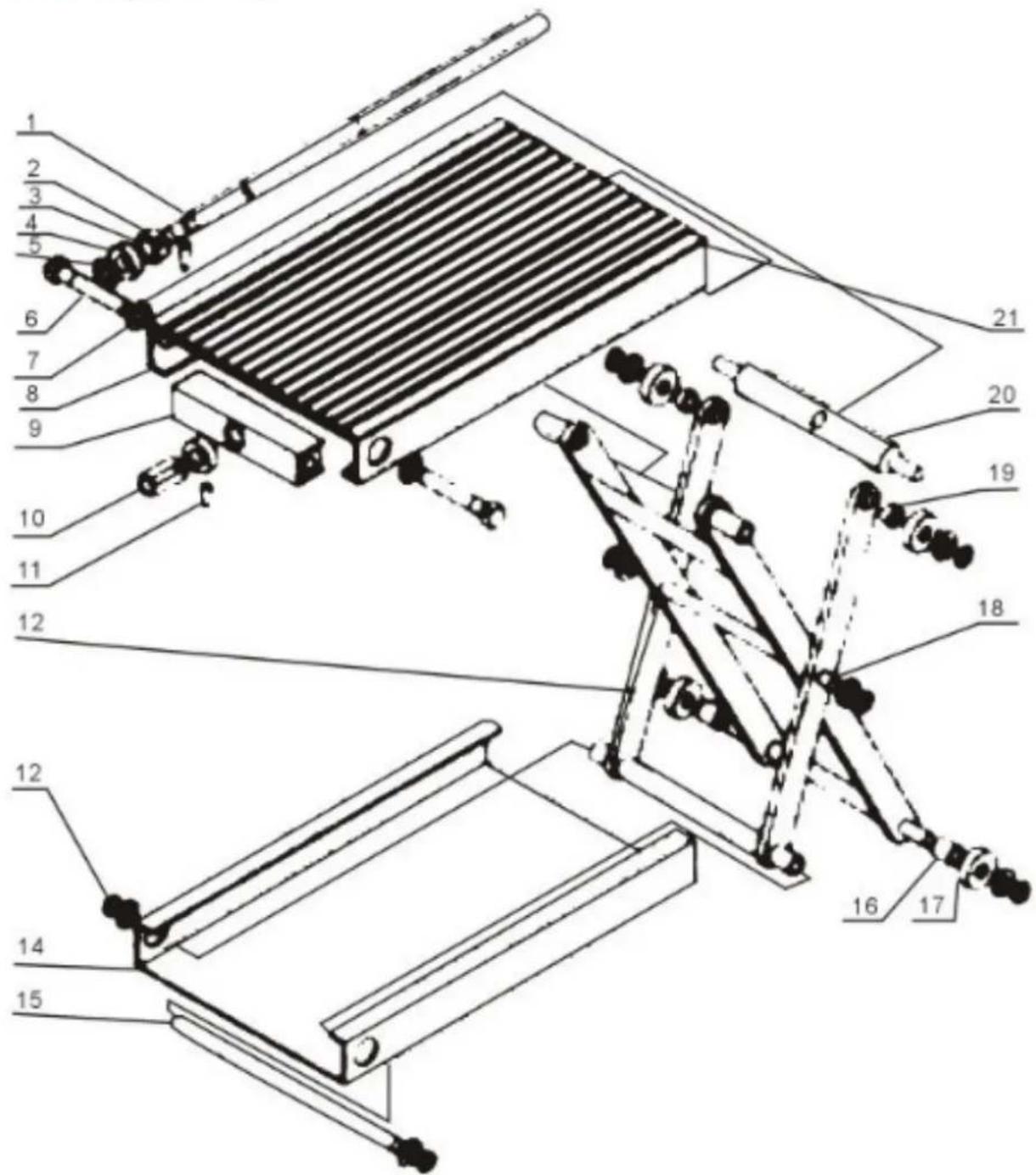

Widok wybuchowy

NIE.	Nazwa	Ilość	NIE.	Nazwa	Ilość
1	Ślimak	1	12	Montaż stoiska	1
2	Powłoka śrubowa	1	13	Przytrzymaj pierścień	8
3	Szpilka 6x28	1	14	Podstawa urządzenia	1
4	Łożysko kulkowe8102	2	15	Wał przedni	1
5	Podkładka	1	16	Ogranicz zawijanie 1	2
6	Bolec	2	17	Łożysko201	4
7	Podkładka	10	18	Wał środkowy	1
8	Podest	1	19	Ogranicz zawijanie 2	2
9	rurka C	1	20	Wał	1
10	Zawinąć	1	21	Podkładka gumowa	1
11	Szpilka 6x18	1

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 766-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
