РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MHB-500 MSW
Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е perfектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.
Технически данни
| Описание на параметъра Стойност на параметъра | |
| Име на продукта | А сансьор замотоциклети |
| Модел | MSW-MHB-500 |
| Номинално натоварване [kg] | 500 |
| Размери на платформата [mm] | 370 x 230 |
| Тегло [kg] | 12,56 |
ЕКСПЛОАТАЦИЯ
- Сглобете 4 колелца върху тавата. Поставете миниповдигача в количката.
- Завъртете винта с гаечен ключ, за да регулирате височината на платформата.
- Регулирайте платформата на подходящата височина и поставете повдигача на дъното на мотоциклета. Уверете се, че центърът на товара е подравнен с шарнира и дръжте товара стабилен и безопасен.
- Когато всичко по-горе е направено, повдигнете мотоциклета на подходяща височина.
- Затегнете мотоциклета с други инструменти, за да го поддържате стабилен.
- След ремонта завъртете ключа с тресчотка бавно и внимателно, за да спуснете платформата, докато се отдели от шарнира, и след това извадете асансьора.
ВНИМАНИЕ!
- Максималното натоварване е 500 кг, НЕ превишавайте този номинален капацитет.
- Използвайте този асансьор само за втори път. HE го използвайте за други цели, за които не е предназначено.
- Дръжте деца и неоторизирани лица далеч от работната зона.
- Носете одобрени от ANSI предпазни очила, когато работите с асансьора.
- Преди употреба смажете винта и гайките с грес, за да направите повдигача гъвкав и антифрикционен.
-
Винаги дръжте ръцете и краката си далеч от работната зона.
-
НЕ позволявайте необучени лица да управляват асансьора.
-
НЕ правете никакви модификации на този асансьор.
-
НЕ излагайте асансьора на дъжд или сняг.
-
Уверете се, че сте прочели, разбрали и приложили инструкциите за безопасност и предупрежденията преди употреба. Неспазването на тези инструкции може да доведе до щети на имущество и/или лично нараняване.

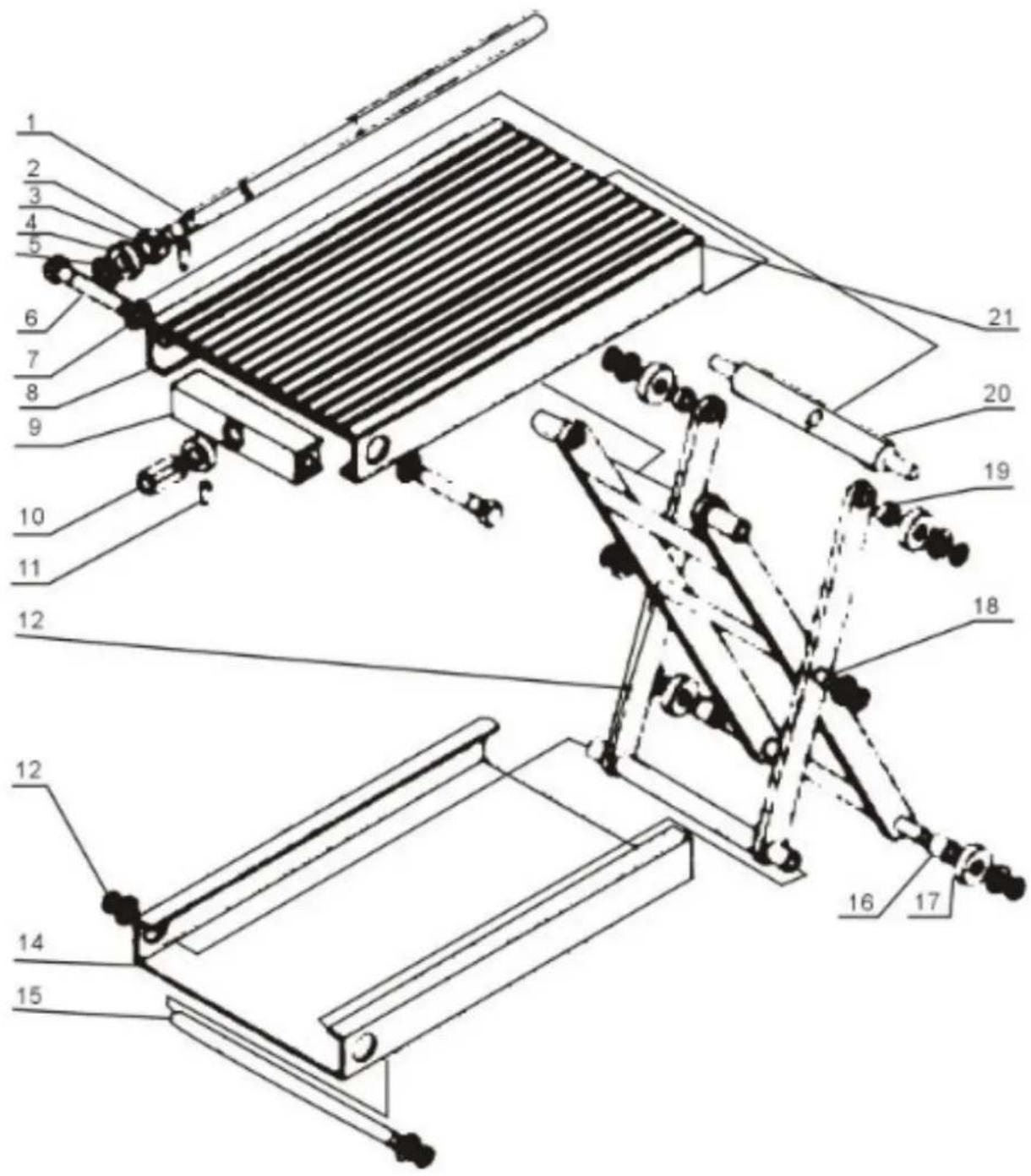

Експлозивна гледка
| HE | Име | Кол | HE | Име | Кол |
| 1 | Винт | 1 | 12 | Монтаж на стойка | 1 |
| 2 | Винтово палто | 1 | 13 | Пръстен за задържане | 8 |
| 3 | Щифт 6x28 | 1 | 14 | База | 1 |
| 4 | Сачмен лагер 8102 | 2 | 15 | Преден вал | 1 |
| 5 | Шайба | 1 | 16 | Ограничаване на обвивката 1 | 2 |
| 6 | Болт | 2 | 17 | Лагер201 | 4 |
| 7 | Шайба | 10 | 18 | Централен вал | 1 |
| 8 | Платформа | 1 | 19 | Ограничаване на обвивката 2 | 2 |
| 9 | с-тръба | 1 | 20 | Вал | 1 |
| 10 | Увийте | 1 | 21 | Гумена подложка | 1 |
| 11 | Щифт 6x18 | 1 | |||
