MANUALE UTENTE MHB-500 MSW
Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.
Dati tecnici
| Descrizione del parametro Valore del parametro | |
| Nome del prodotto | Sollevatore per motociclette |
| Modello | Modello MSW-MHB-500 |
| Carico nominale [kg] | 500 |
| Dimensioni della piattaforma [mm] | Dimensioni: 370 x 230 |
| Peso [kg] | 12,56 |
OPERAZIONE
- Montare 4 rotelle sulla base del carrello. Inserire il mini sollevatore nel carrello.
- Ruotare la vite con una chiave a cricchetto per regolare l'altezza della piattaforma.
- Regolare la piattaforma all'altezza appropriata e posizionare il sollevatore sul fondo della motocicletta. Assicurarsi che il centro del carico sia allineato con il perno e che il carico sia stabile e sicuro.
- Una volta eseguite tutte le operazioni sopra indicate, sollevare la motocicletta all'altezza appropriata.
- Serrare la motocicletta con altri attrezzi per mantenerla stabile.
- Dopo la riparazione, ruotare lentamente e delicatamente la chiave a cricchetto per abbassare la piattaforma finché non si stacca dal perno, quindi togliere il sollevatore.
ATTENZIONE
- Il carico massimo è di 500 kg, NON superare questa capacità nominale.
- Utilizzare questo ascensore solo per un secondo sollevamento. NON utilizzarlo per scopi diversi da quelli per cui è stato progettato.
- Tenere i bambini e le persone non autorizzate lontano dall'area di lavoro.
- Durante l'utilizzo dell'ascensore, indossare occhiali di sicurezza omologati ANSI.
- Prima dell'uso, lubrificare la vite e i dadi con grasso per rendere il sollevatore flessibile e antifrizione.
-
Tenere sempre mani e piedi lontani dall'area di lavoro.
-
NON consentire a persone non addestrate di utilizzare l'ascensore.
-
NON apportare modifiche a questo ascensore.
-
NON esporre l'ascensore alla pioggia o alla neve.
-
Prima dell'uso, assicurarsi di leggere, comprendere e applicare le istruzioni e le avvertenze di sicurezza. La mancata osservanza di queste istruzioni può causare danni alla proprietà e/o lesioni personali.

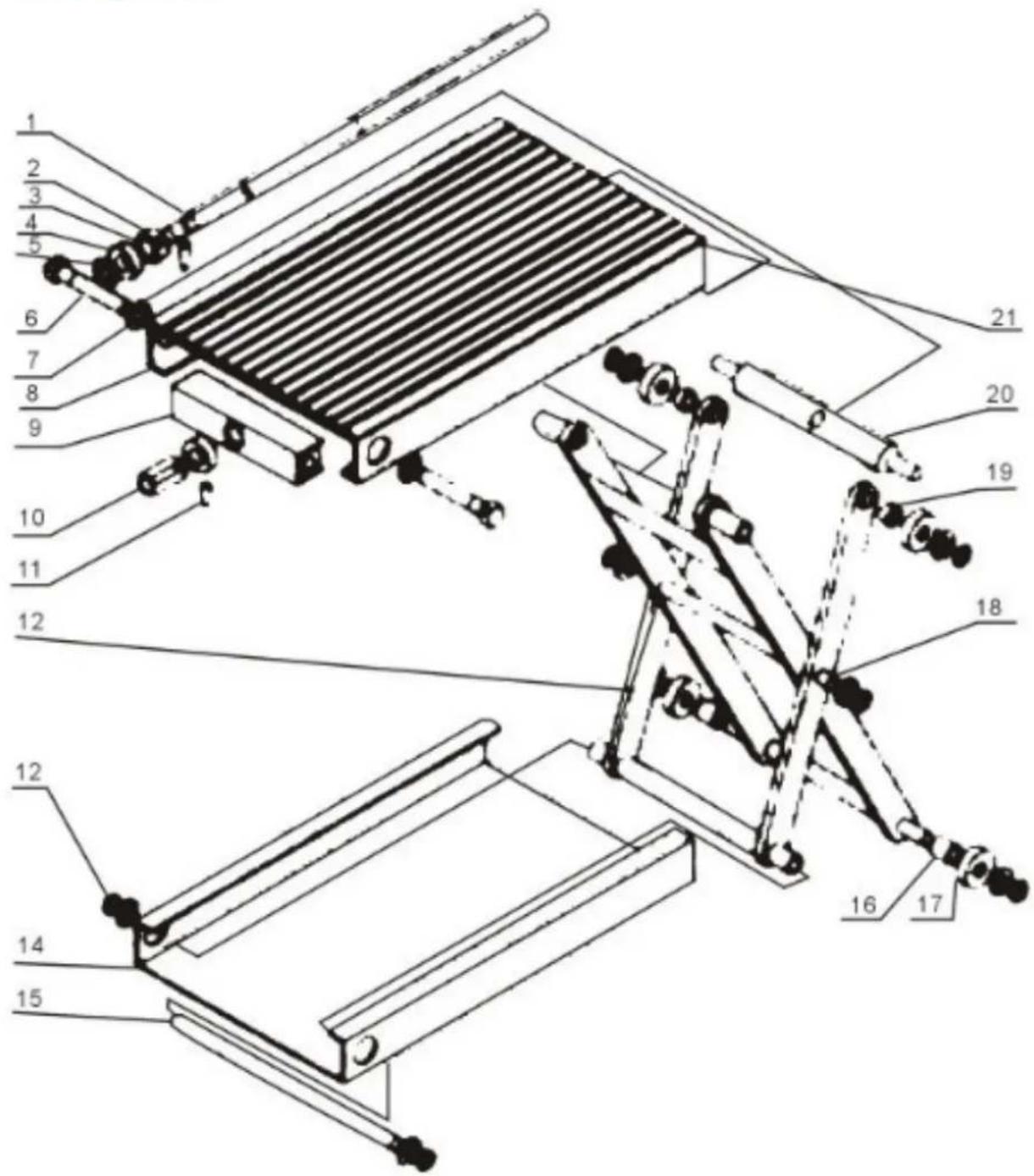

Vista esplosiva
| NO. | Nome | Quantità | NO. | Nome | Quantità |
| 1 Molla a lumaca 1 12 | Montaggio del supporto | 1 | |||
| 2 | Rivestimento a vite | 1 | 13 | Tieni l'anello | 8 |
| 3 | Perno 6x28 | 1 | 14 | Base del dispositivo | 1 |
| 4 | Cuscinetto a sfere8102 | 2 15 Albero anteriore 1 | |||
| 5 | Rondella di protezione | 1 16 Limita wrap 1 2 | |||
| 6 | Perno | 2 | 17 | Cuscinetto201 | 4 |
| 7 | Rondella di protezione | 10 18 Albero centrale 1 | |||
| 8 | Supporto | 1 | 19 | Limita wrap 2 | 2 |
| 9 | tubo c | 1 | 20 | Albero | 1 |
| 10 | Avvolgere | 1 | 21 | Tampone di gomma | 1 |
| 11 | Perno 6x18 | 1 | |||
