NÁVOD NA OBSLUHU MHB-500 MSW
Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatelov. Oficiálna používatelšká príručka je v anglickom jazyku. Akékolvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékolvek otázky týkajúce sa presnosti informácií obsiahnutých v používatelškej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.
Technické údaje
| Popis parametra Hodnota parametra | |
| Názov produktu | Výt'ah na motorku |
| Model | MSW-MHB-500 |
| Menovité zaťaženie [kg] | 500 |
| Rozmery platformy [mm] | 370 x 230 |
| Hmotnosť [kg] | 12,56 |
PREVÁDZKA
- Nasad'te 4 kolieska na panvicu. Vložte mini výťah do vozíka.
- Otáčaním skrutky pomocou račňového klúča nastavte výšku plošiny.
- Nastavte plošinu do vhodnej výšky a umiestnite zdvihák na spodok motocykla. Uistite sa, že stred nákladu je zarovnaný s otočným čapom a udržiavajte náklad stabilný a bezpečný.
- Ked' je všetko vyššie uvedené, zdvihnite motocykel do vhodnej výšky.
- Utiahnite motocykel pomocou iných nástrojov, aby bol stabilný.
- Po oprave pomaly a jemne otáčajte račňovým klúčom, aby ste spustili plošinu, kým neodíde z otočného čapu, a potom zdvihnite preč.
POZOR
- Maximálne zaťaženie je 500 kg, neprekračujte túto menovitú kapacitu.
- Tento výtah používajte len na účely druhého zdvihu. NEPOUŽÍVAJTE ho na žiadny iný účel, na ktorý nie je určený.
- Udržujte deti a nepovolané osoby mimo pracovného priestoru.
- Pri prevádzke výtahu používajte ochranné okuliare schválené ANSI.
- Pred použitím namažte skrutku a matice tukom, aby bol zdvihák pružný a odolný proti treniu.
- Vždy držte ruky a nohy mimo pracovného priestoru.
- NEDOVOLTE nezaškoleným osobám obsluhovať výtah.
-
NEVYKONÁVAJTE na tomto výtahu žiadne úpravy.
-
NEVYSTAVUJTE výtah dažďu alebo snehu.
-
Pred použitím sa uistite, že ste si prečítali, porozumeli a použili bezpečnostné pokyny a varovania. Nedodržanie týchto pokynov môže viest k poškodeniu majetku a/alebo zraneniu osôb.

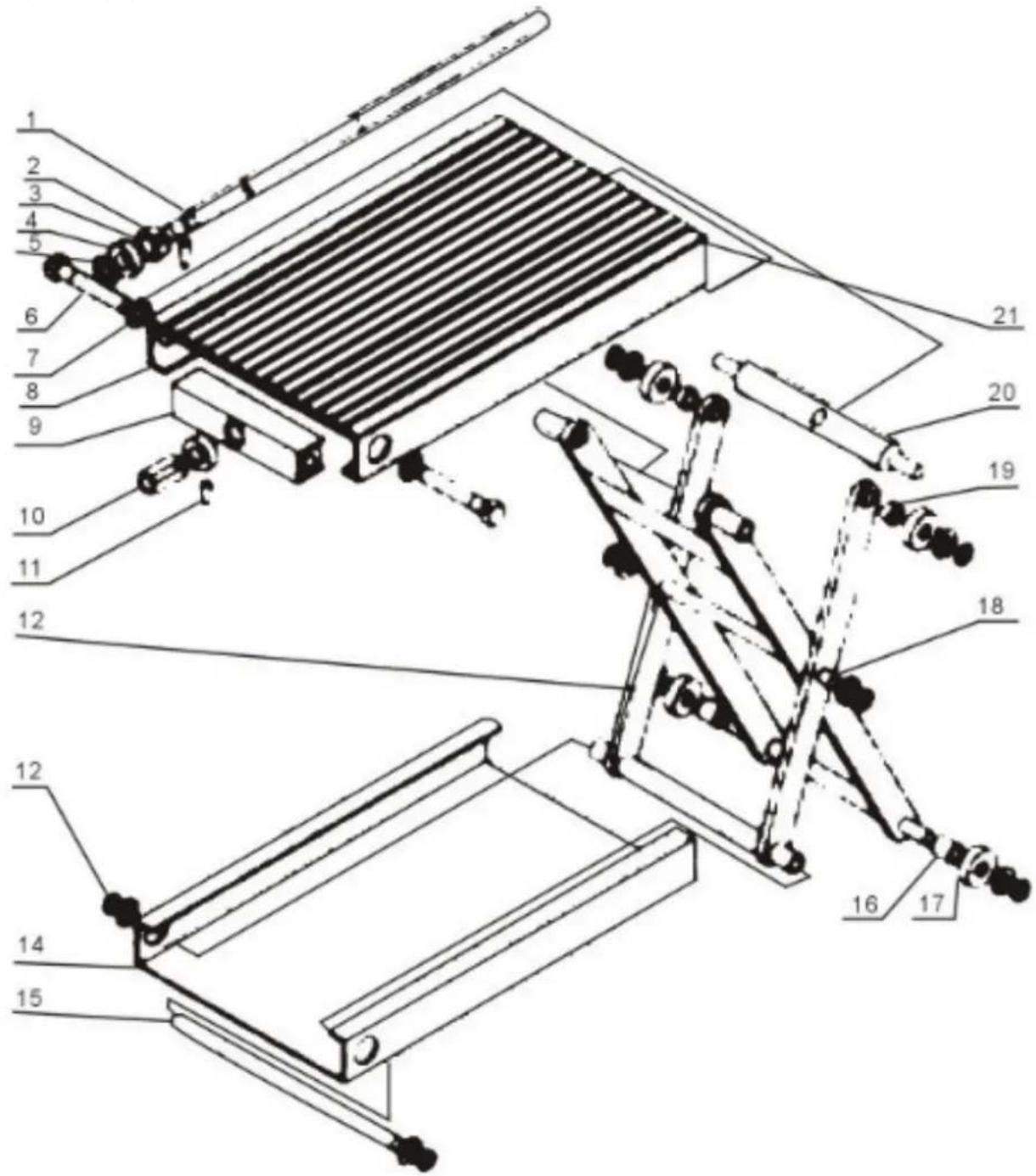

Výbuš ný pohl'ad
| NIE | Meno | Množ | NIE | Meno | Množ |
| 1 | Skrutka | 1 | 12 | Zostava stojana | 1 |
| 2 | Skrutkovací plášť | 1 | 13 | Držte prsteň | 8 |
| 3 | Pin 6x28 | 1 | 14 | Základňa | 1 |
| 4 | Guličkové ložisko8102 | 2 | 15 | Predný hriadel' | 1 |
| 5 | Podložka | 1 | 16 | Obmedziť zábal 1 | 2 |
| 6 | Bolt | 2 | 17 | Ložisko 201 | 4 |
| 7 | Podložka | 10 | 18 | Stredový hriadel' | 1 |
| 8 | Platforma | 1 | 19 | Obmedziť zábal 2 | 2 |
| 9 | c-rúrka | 1 | 20 | Hriadel' | 1 |
| 10 | Zabaliť | 1 | 21 | Gumená podložka | 1 |
| 11 | Pin 6x18 | 1 | |||
