Produkttyp	Kyl-frys
Märke	Haier
Modell	HDPW5620BNPK
Mått (B x D x H)	595 x 667 x 2050 mm
Total volym	406 L
Kylskåpsvolym	255 L
Frysvolym	117 L
My Zone volym	34 L
Frysningskapacitet	10.0 kg/24h
Energiklass	D
Årlig energiförbrukning	220 kWh/år
Spänning / Frekvens	220-240 V ~/50 Hz
Märkström	1,4 A
Köldmedium	R600a (53 g)
Klimatklass	SN, N, ST, T
Ljudnivå	35 dB(A) (klass B)
Avfrostning	Automatisk (No Frost)
Belysning	LED invändig
Särskilda funktioner	Super Cool, Super Freeze, Holiday, Eco Mode, Wi-Fi, My Zone, Humidity Zone, Multi-air flow
Dörr omhängningsbar	Ja (från höger till vänster)
Garanti	2 år (Frankrike)
Reservdelar (tillgänglighet)	7 år för elektroniska delar, 10 år för dörrtätningar

Vanliga frågor - HDPW5620BNPK HAIER

Hur ställer jag in temperaturen i kylskåpet?

Tryck på knappen K2 för att välja kylskåpsfacket, använd sedan K1/K8 för att justera temperaturen mellan 2°C och 8°C. Optimal temperatur är 5°C.

Hur använder jag funktionen Super Freeze?

Aktivera funktionen genom att trycka på knappen K4 eller via appen. Den påskyndar infrysningen och stängs av automatiskt efter 50 timmar eller om du trycker på K4 igen.

Vad gör jag vid strömavbrott?

Maten håller sig kall i cirka 13 timmar. Undvik att öppna dörren. Om avbrottet varar längre, förbered isbitar och placera dem högst upp i kylskåpet. Kontrollera matens skick när strömmen kommer tillbaka.

Hur rengör jag insidan av kylskåpet?

Koppla ur apparaten. Använd en svamp med ljummet vatten och ett neutralt rengöringsmedel. Rengör inte kalla glashyllor med varmt vatten. Skölj och torka innan du ansluter igen.

Vad betyder larmsignalen?

Dörröppningslarmet ljuder om dörren är öppen mer än 3 minuter. Stäng dörren för att stoppa det. Om dörren är öppen >7 minuter släcks lampan automatiskt.

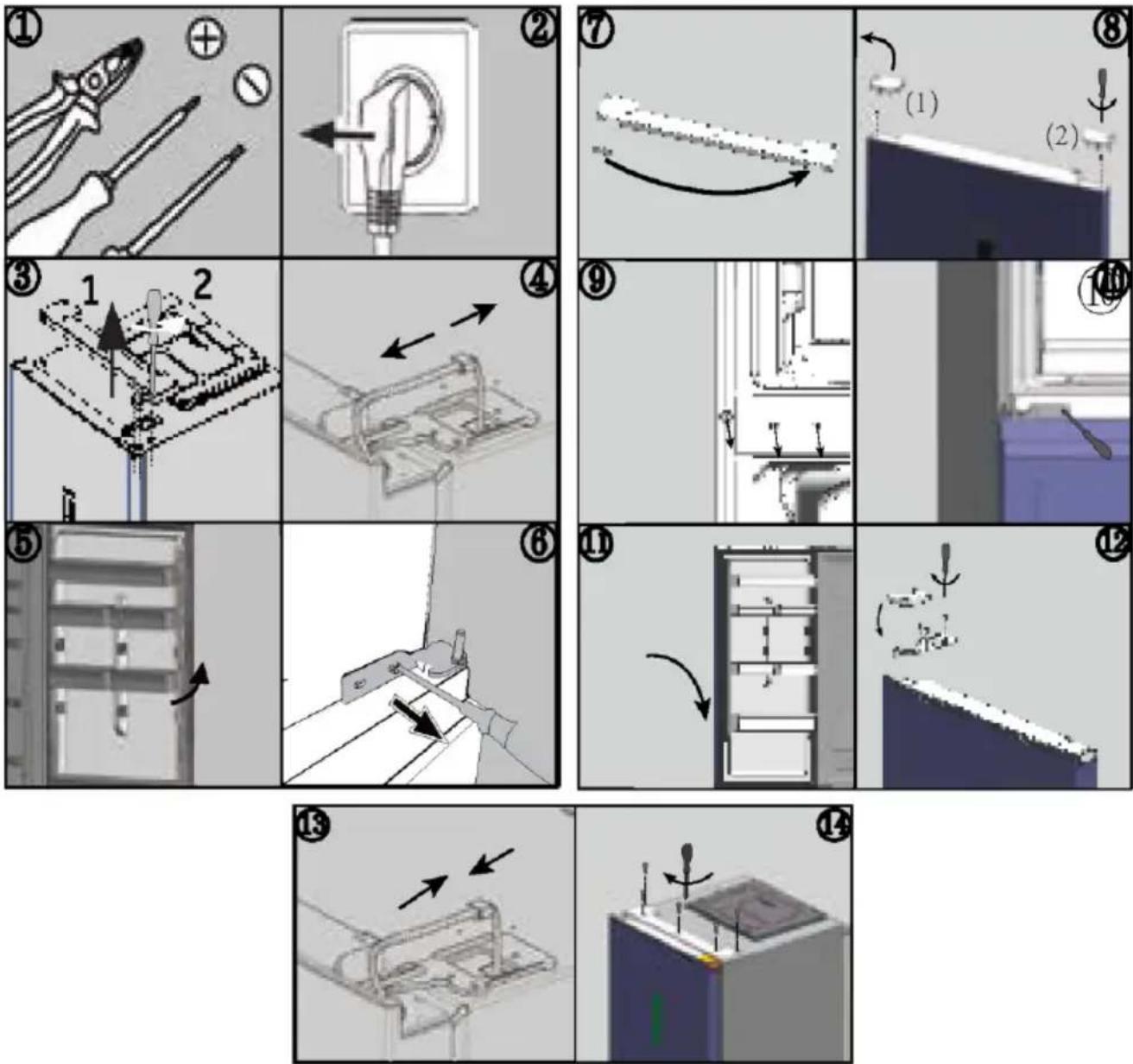

Hur ändrar jag dörrens öppningsriktning?

Koppla ur apparaten. Ta bort de övre och mellersta gångjärnen, vänd dörren och montera gångjärnen på motsatt sida. Använd medföljande delar. Se bruksanvisningen för detaljerade steg.

Hur aktiverar jag ekoläget?

Tryck på knappen K6 eller aktivera via appen. Temperaturen ställs automatiskt in på 5°C för kylskåpet och -18°C för frysen. Avaktivera genom att ställa in en annan temperatur eller trycka igen.

Vad är kapaciteten på My Zone-lådan?

Lådan My Zone har en volym på 34 L. Temperaturen kan ställas in från 0°C till 5°C. Perfekt för kött, fisk eller mejeriprodukter. Undvik att lägga tropiska frukter i den.

Hur sparar jag energi?

Placera apparaten skyddad från sol och värmekällor. Öppna dörren så sällan som möjligt. Förvara inte varm mat. Använd ekoläget Eco och ställ in temperaturen på 5°C (kyl) och -18°C (frys).

Vad gör jag om det bildas is i frysen?

Kontrollera att maten är väl förpackad och att dörren stänger ordentligt. Rengör dörrtätningen. Om problemet kvarstår, kontakta kundtjänst. Avfrostningen är automatisk, skrapa inte isen med vassa föremål.

BRUKSANVISNING HDPW5620BNPK HAIER

Symbolen indikerar att det finns en brandrisk eftersom brandfarliga material används.

Var försiktig för att undvika att brandfarliga material fattar eld.

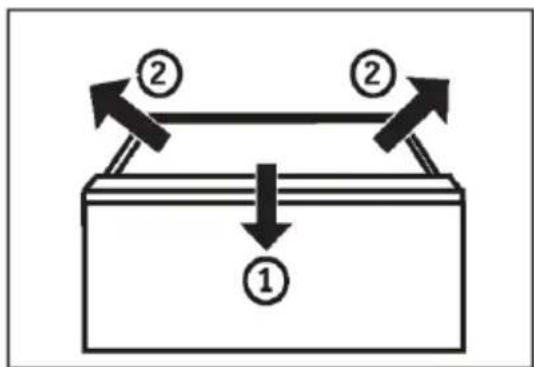

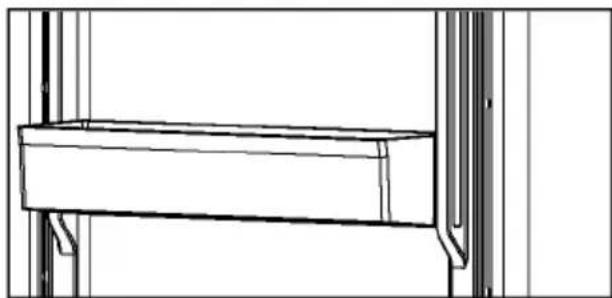

Dörrbalkongen kan tas av för rengöring:

Vi rekommenderar Haier kundservice och användning av originalreservdelar. Om du har ett problem med apparaten, kontrollera först avsnittet FELSÖKNING.

Kontrollera garantikortet som följer med produkten i händelse av garanti.

Europeisk Call Service-Center
Land*	Telefonnummer	Kostnader
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	14 Ct/Min fasttelefon maks 42 Ct/Min Mobil
Haier Austria (AT)	0820 001 205	14,53 Ct/Min fasttelefon max 20 Ct/Min alle andre
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

• För andra länder, se www.haier.com

Haier Europe Trading S.r.l

Filial Storbritannien

10 Avsedd användning 11 Produktbeskrivning 15 Kontrollpanel 16 Användning

24 Utrustning 28 Energispartips 29 Skötsel och rengöring 32 Felsökning 36 Installation 40 Tekniska data 46 Kundtjänst

Innan apparaten används första gången 6

Installation 6

Daglig användning 7

Justera temperaturen för kylen 17

Justera temperaturen för frysen 17

Klicka på innehållet för att se detaljerad information.

Tack för att du har köpt en Haier-produkt.

Läs igenom dessa anvisningar noggrant innan du använder apparaten.

Instruktionerna innehåller viktig information som hjälper dig att få ut det bästa av apparaten och garanterar din säkerhet och korrekt installation, användning och underhåll.

Förvara den här bruksanvisningen på en lämplig plats så att du alltid kan se den för att använda apparaten på ett säkert och korrekt sätt.

Om du säljer apparaten, ger bort den eller lämnar den kvar när du flyttar, se till att du också lämnar över den här bruksanvisningen så att den nya ägaren kan bekanta sig med apparaten och säkerhetsföreskrifterna.

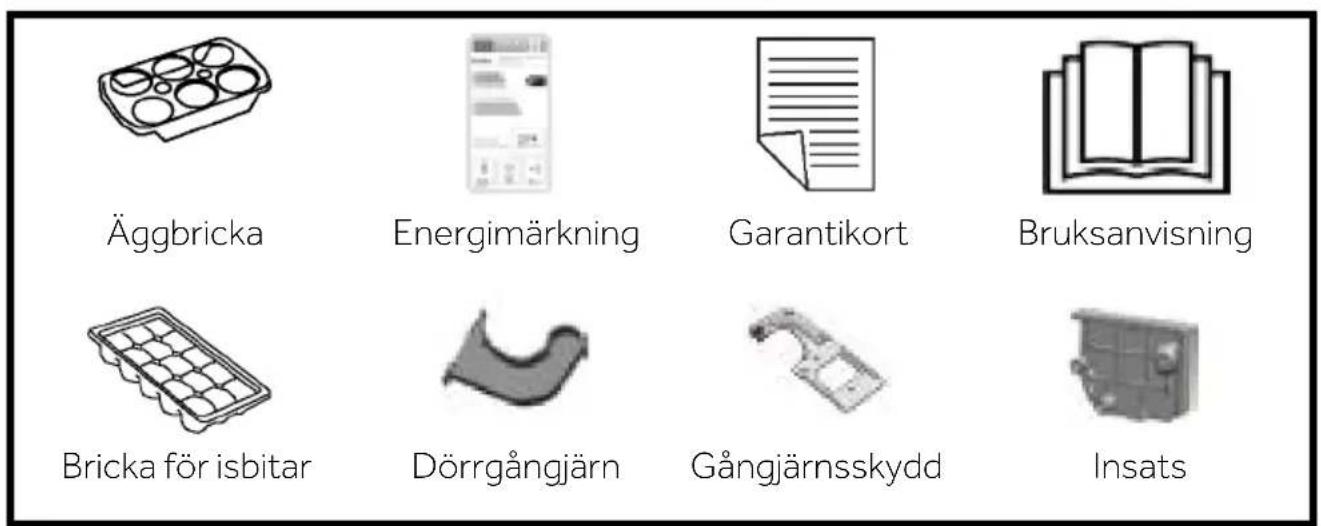

Tillbehör

Kontrollera tillbehören och litteraturen i enlighet med denna lista:

VARNING - Viktig säkerhetsinformation

OBSERVERA - Allmän information och tips

Miljöinformation

Bortskaffande

Bidra till att skydda miljön och människors hälsa. Lägg förpackningar i lämpliga behållare för att återvinna dem. Hjälp till att återvinna avfall från elektriska och elektroniska apparater. Släng inte apparater märkta med denna symbol med hushållsavfallet. Lämna in produkten till den lokala återvinningsanläggningen eller kontakta ditt kommunala kontor.

VARNING!

Risk för skada eller kvävning!

Köldmedier och gaser måste bortskaffas professionellt. Se till att kylmediekretsens slangar inte är skadade innan de kasseras. Koppla bort apparaten från elnätet. Klipp av nätkabeln och kassera den. Ta bort brickor och lådor samt dörrspärrar och tätningar för att förhindra att barn och husdjur stängs in i apparaten.

Innan du slår på apparaten för första gången, läs följande säkerhetsråd!

VARNING!

Innan apparaten används första gången

Se till att det inte finns några transportskaador. Ta bort all förpackning och förvara utom räckhåll för barn. Vänta minst två timmar innan du installerar apparaten för att säkerställa att köldmediekretsen är fullt effektiv. Apparaten är tung och ska hanteras av minst två personer.

Installation

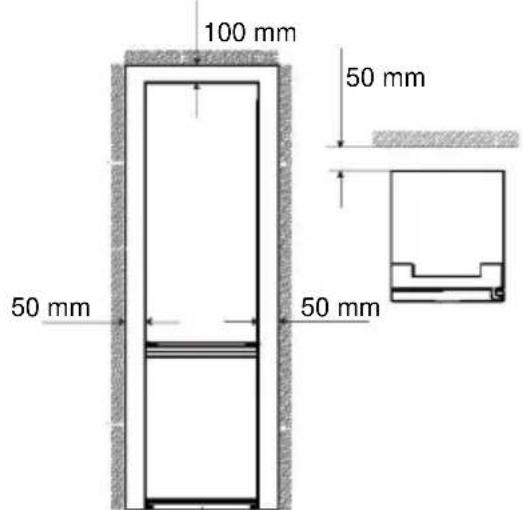

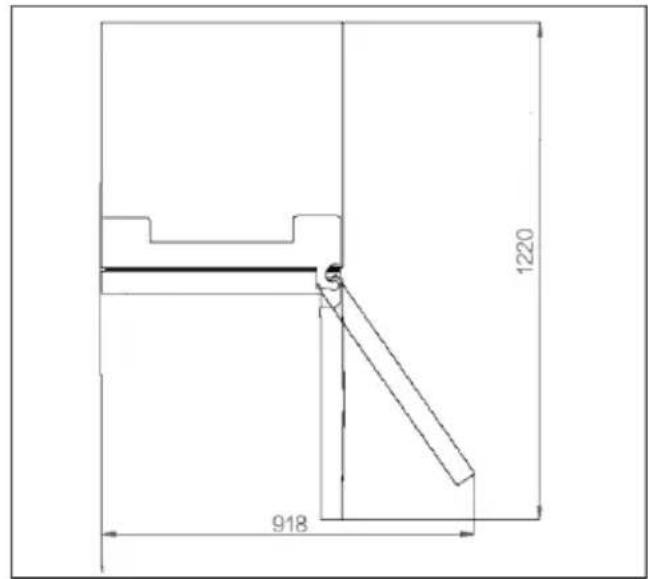

• Apparaten ska placeras på en väl ventilerad plats. Se till att det finns ett utrymme på minst 10 cm över och runt apparaten. Placera aldrig apparaten i ett fuktigt utrymme eller på en plats där vatten kan stå på apparaten. Rengör och torka vattenstänk och fläckar med en mjuk, ren trasa.
• Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare). Installera och nivellera apparaten på en lämplig plats med hänsyn till användning och storlek. Håll ventilationsöppningarna i apparaten eller i den inbyggda konstruktionen fria från hinder. ▶ Kontrollera att den elektriska informationen på typskylten överensstämmer med strömförsörjningen. Om den inte gör det, kontakta en elektriker.
• Apparaten drivs av en strömförsörjning på 220-240 VAC/50 Hz. Onormala spänningsvariationer kan göra att apparaten inte startar, skada temperaturkontrollen eller kompressorn eller låta konstigt under drift. Om det är så, ska en automatisk regulator installeras. Använd inte adaptrar och förlängningskablar med flera kontakter. Lägg inte flera bärbara uttag eller bärbara strömförsörjningsaggregat bakom produkten. Se till att strömkabeln inte fastnar i kylskåpet. Trampa inte på strömkabeln.

VARNING!

Använd ett separat jordat uttag för strömförsörjningen som är lätt att komma åt. Apparaten måste jordas.

Endast för UK: Apparatens strömkabel är försedd med en 3-polig jordad kontakt som passar i standarduttag med 3 poler (jordad). Klipp aldrig av eller demontera den tredje polen (jordad). Kontakten ska vara tillgänglig när apparaten är installerad.

Skada inte koldmediekretsen.

Daglig användning

Den här apparaten kan användas av barn från åtta års ålder och av personer med nedsatt fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade. Barn i åldern 3-8 år får använda kylskåpet för att ta ut och sätta in mat. De får inte rengöra eller installera kylskåpet. Håll barn under tre år borta från apparaten om de inte är under ständig uppsikt. Barn ska inte leka med apparaten. - Om kolgas eller annan brandfarlig gas läcker ut i närheten av apparaten, stäng av ventilen för den läckande gasen, öppna dörrar och fönster och dra inte ur strömkabeln till kylskåpet eller någon annan apparat. Observera att apparaten är inställd för drift vid ett specifikt temperaturintervall mellan 10 och 43°C. Det kan hända att apparaten inte fungerar som den ska om den lämnas under en längre tid vid en temperatur över eller under det angivna intervallet. För att förhindra personskada orsakad av fall eller elchock orsakad av kontakt med vatten, ska instabila föremål (tunga objekt, behållare med vatten) inte placeras ovanpå apparaten. Dra inte i dörrhyllorna. Dörren kan dras snett, flaskstället kan dras bort eller så kan apparaten välta. Öppna och stäng dörrarna endast med handtagen. Mellanrummet mellan dörrarna och skåpet är mycket smalt. Lägg inte händerna i dessa områden för att undvika att fingrarna kläms. Öppna eller stäng kylskåpets dörrar endast när inga barn befinner sig inom dörrens rörelseområde.

VARNING!

Förvara eller använd inte brännbara, explosiva eller frätande material i apparaten eller i dess närhet. Förvara inte mediciner, medel med bakterier eller kemikalier i apparaten. Den här apparaten är en hushållsapparat. Det rekommenderas inte att förvara material som kräver strikta temperaturer. Förvara aldrig vätskor i flaskor eller burkar (förutom högprocentiga spritdrycker), särskilt kolsyrade drycker, i frysen, eftersom de spricker under frysning. ▶ Kontrollera livsmedlens skick om det har skett en uppvärmning i frysen. Ställ inte in onödigt låg temperatur i kylskåpet. Minustemperaturer kan förekomma vid höga inställningar. Varning: Flaskor kan spricka. Rör inte frysta varor med våta händer (bär handskar). Ät framför allt inte isglass omedelbart efter att den har tagits ut ur frysen. Det finns risk att blåsor bildas på grund av köldskador. Första hjälpen: håll den skadade kroppsdelen under rinnande kallt vatten. Dra inte undan! Rör inte insidan av frysens förvaringsutrymme när den är i drift, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan. ▶ Koppla ur apparaten i händelse av strömavbrott eller före rengöring. Vänta i minst 7 minuter innan du startar apparaten igen. Frekventa starter kan skada kompressorn. Använd inte elektriska apparater inuti förvaringsutrymmet för matvaror, om de inte är av en typ som rekommenderas av tillverkaren. Underhåll/rengöring: Barn som utför rengöring och underhåll ska hållas under uppsikt. Koppla bort apparaten från elnätet innan du utför rutinunderhåll. Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa starter kan skada kompressorn.

VARNING!

Håll i kontakten, inte kabeln, när du kopplar ur apparaten. Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med speciellt rengöringsmedel för kylskåp för att undvika skador. ▶ Skrapa inte bort frost och is med vassa föremål. Använd inte sprayer, elektriska värmare som värmeelement, hårtork, ångtvättar eller andra värmekällor för att undvika skador på plastdelarna. Använd inte mekaniska hjälpmedel för att skynda på avfrostningen, annat än de som rekommenderas av tillverkaren. - Om elsladden skadas måste den bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror. Försök inte att reparera, demontera eller modifiera apparaten själv. Kontakta vår kundtjänst angående reparationer. - Ta bort dammet på baksidan av enheten minst en gång om året för att undvika brandrisk och ökad energiförbrukning. Spruta eller spola inte i eller på apparaten under rengöringen. Använd inte vattenspray eller ånga för att rengöra apparaten. Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.

Information om köldmediegas

VARNING!

Apparaten innehåller det brandfarliga köldmediet ISOBUTAN (R600a). Se till att köldmediekretsen inte skadas under transport eller installation. Läckande köldmedium kan orsaka ögonskador eller antändas. Om en skada har uppstått: håll borta från öppna eldkällor, ventilera rummet ordentligt, koppla inte in eller dra ut nätsladdarna till apparaten eller någon annan apparat. Informera kundtjänsten.

Om ögonen kommer i kontakt med köldmediet, skölj dem omedelbart under rinnande vatten och kontakta omedelbart en ögonspecialist.

Avsedd användning

Den här apparaten är avsedd för att kyla och frysa mat. Den har designats uteslutande för användning i hushåll och liknande tillämpningar som personalkök i butiker, kontor och andra arbetsmiljöer; bondgårdar och av kunder på hotell, motell och andra bostadsmiljöer samt inom bed-and-breakfast och cateringverksamhet. Den är inte avsedd för kommersiell eller industriell användning. Det är inte tillåtet att ändra eller modifiera anordningen. Oavsiktlig användning kan orsaka faror och förlust av garantin.

Standarder och direktiv CE

Denna produkt uppfyller kraven i alla tillämpliga EG-direktiv med motsvarande harmoniserade standarder som tillhandahåller CE-märkning.

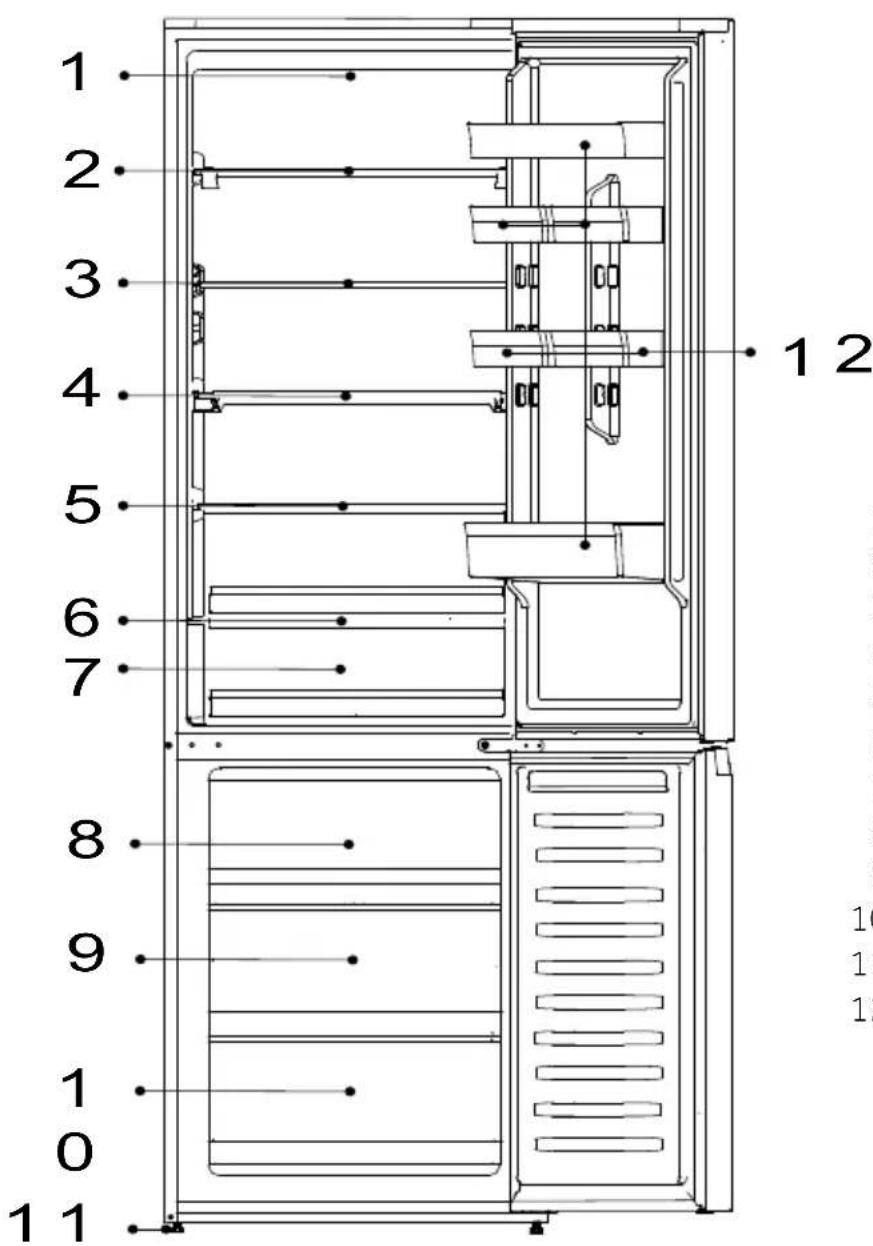

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen.

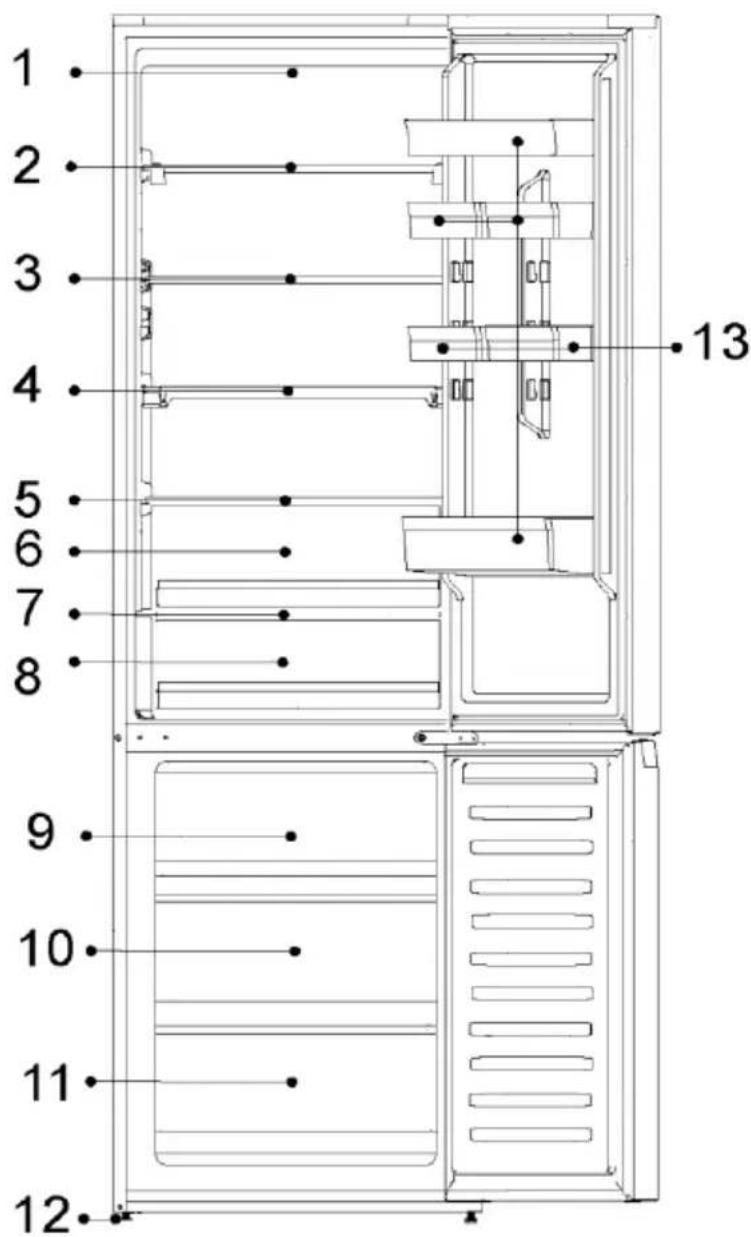

(HTW5620EN , HTW5620DN , HTW5620CN*)

1-LED-lampa för kylskåp 2-Vinställ 3-Glashylla 4-Vikbart hyllplan 5-Humidity Zone-låda, lock 6-Humidity Zone-låda 7-My Zone-låda, lock 8-My Zone-låda 9-Övre frysförvaringslåda

10-Frysbricka

11-Nedre frysförvaringslåda 12-Justerbara fötter 13-Dörrhylla

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen.

(HTW5618DN , HTW5618CN , HTW5618EN*)

1-LED-lampa för kylskåp 2-Vinställ 3-Vikbart hyllplan 4-Humidity Zone-låda, lock 5-Humidity Zone-låda 6-My Zone-låda, lock 7-My Zone-låda 8-Övre frysförvaringslåda 9-Frysbricka 10-Nedre frysförvaringslåda 11-Justerbara fötter 12-Dörrhylla

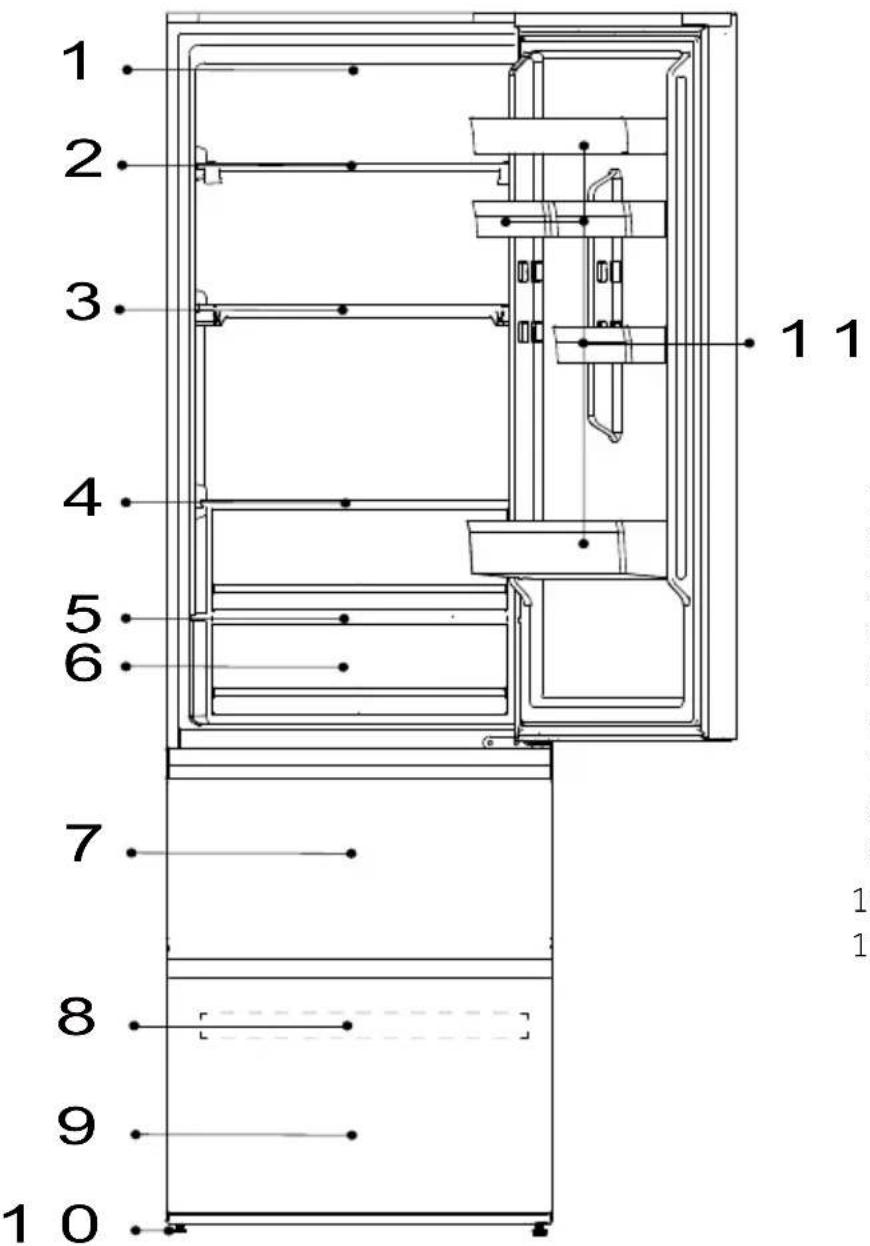

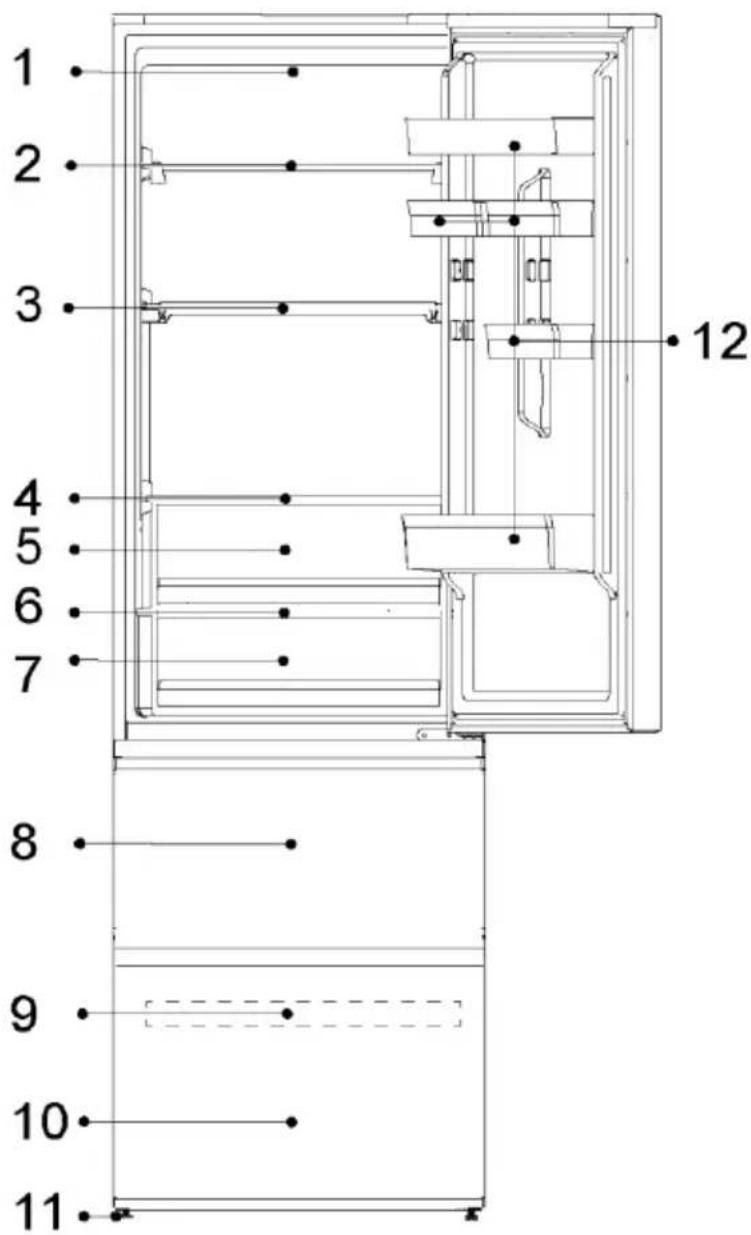

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen. (HTW3620EN, HTW3620DN, HTW3620CN*)

1-LED-lampa för kylskåp 2-Glashylla 3-Glashylla 4-Glashylla 5-Glashylla 6-My Zone-låda, lock 7-My Zone-låda 8-Övre frysförvaringslåda 9-Frysbricka 10-Nedre frysförvaringslåda 11-Justerbara fötter 12-Dörrhylla

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen.

(HTW3618EN, HTW3618DN, HTW3618CN*)

1-LED-lampa för kylskåp 2-Glashylla 3-Glashylla 4-Glashylla 5-My Zone-låda, lock 6-My Zone-låda 7-Övre frysförvaringslåda 8-Frysbricka 9-Nedre frysförvaringslåda 10-Justerbara fötter 11-Dörrhylla

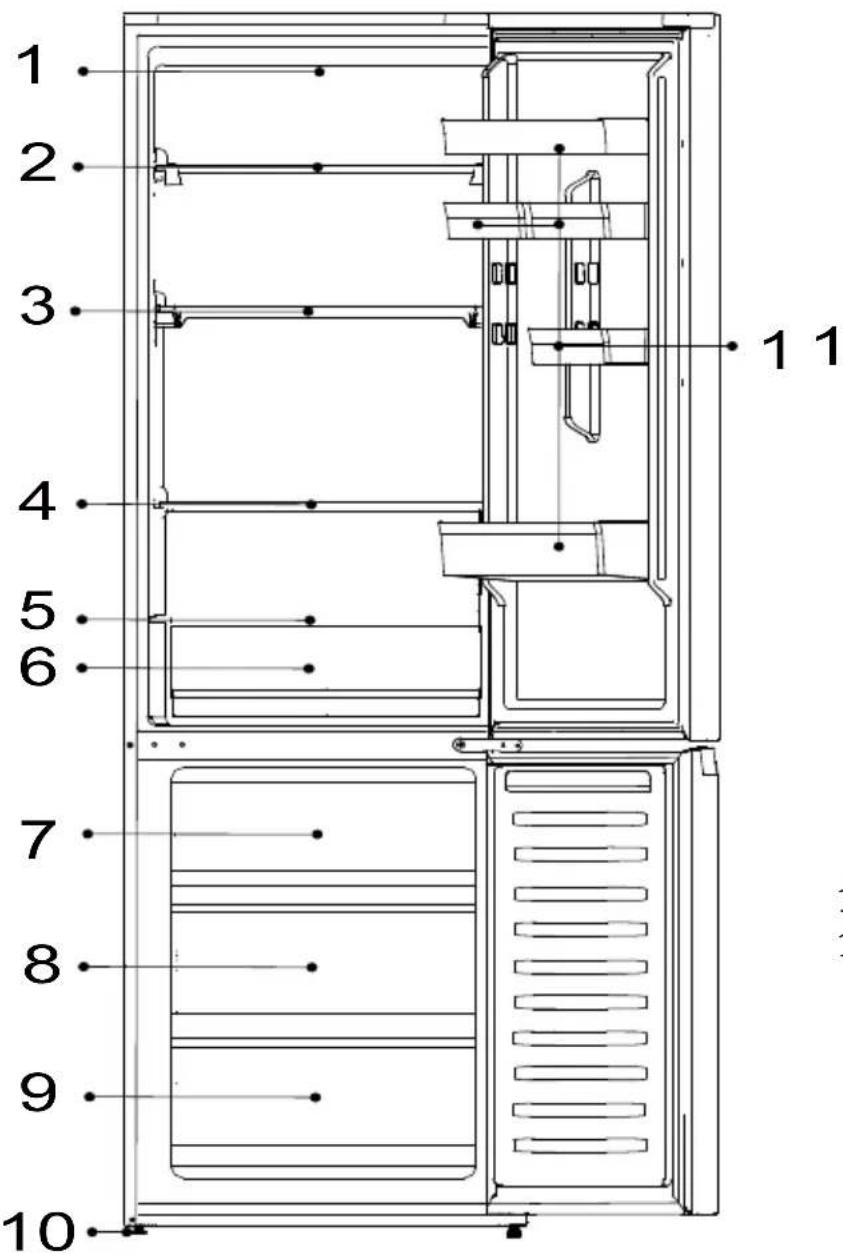

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen.

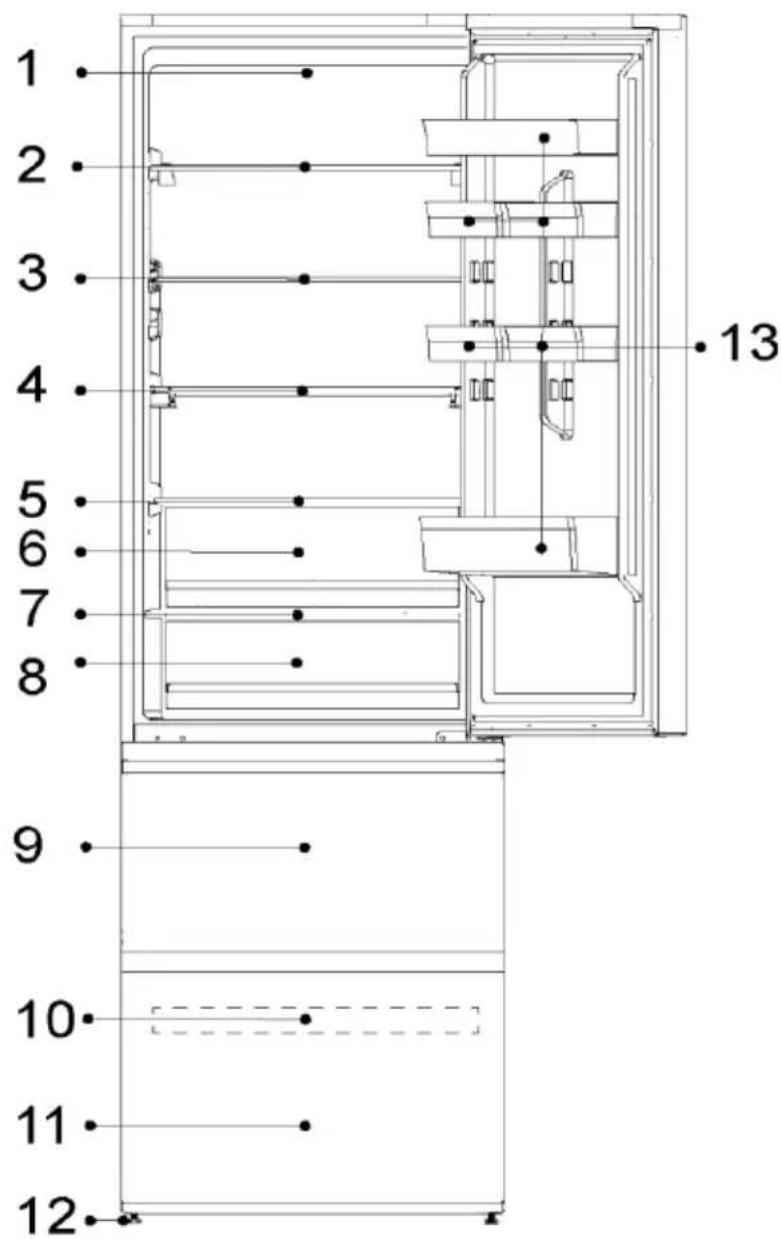

(HDPW5620DN, HDPW5620CN, HDPW5620BN, HDPW5620AN)

1-LED-lampa för kylskåp 2-Vinställ 3-Glashylla 4-Vikbart hyllplan 5-Humidity Zone-låda, lock 6-Humidity Zone-låda 7-My Zone-låda, lock 8-My Zone-låda 9-Övre frysförvaringslåda 10-Mellersta frysförvaringslåda 11-Nedre frysförvaringslåda 12-Justerbara fötter 13-Dörrhylla

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen.

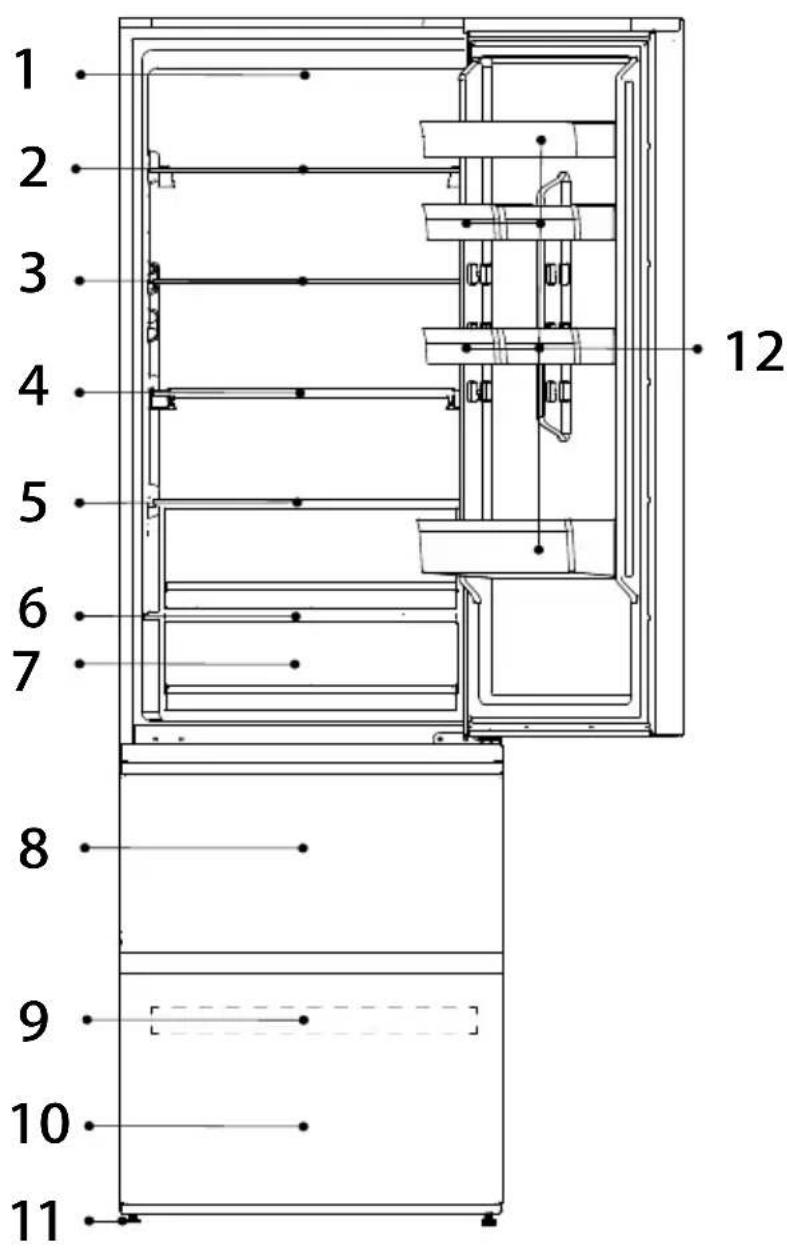

(HDPW5618DN, HDPW5618CN)

1-LED-lampa för kylskåp 2-Vinställ 3-Vikbart hyllplan 4-Humidity Zone-låda, lock 5-Humidity Zone-låda 6-My Zone-låda, lock 7-My Zone-låda 8-Övre frysförvaringslåda 9-Mellersta frysförvaringslåda 10-Nedre frysförvaringslåda 11-Justerbara fötter 12-Dörrhylla

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen. (HDPW3620DN, HDPW3620CN)

1-LED-lampa för kylskåp 2-Glashylla 3-Glashylla 4-Glashylla 5-Glashylla 6-My Zone-låda, lock 7-My Zone-låda 8-Övre frysförvaringslåda 9-Frysbricka 10-Nedre frysförvaringslåda 11-Justerbara fötter 12-Dörrhylla

UPPMÄRKSAMMA

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från modellen. (HDPW3618DN, HDPW3618CN)

1-LED-lampa för kylskåp 2-Glashylla 3-Glashylla 4-Glashylla 5-My Zone-låda, lock 6-My Zone-låda 7-Övre frysförvaringslåda 8-Frysbricka 9-Nedre frysförvaringslåda 10-Justerbara fötter 11-Dörrhylla

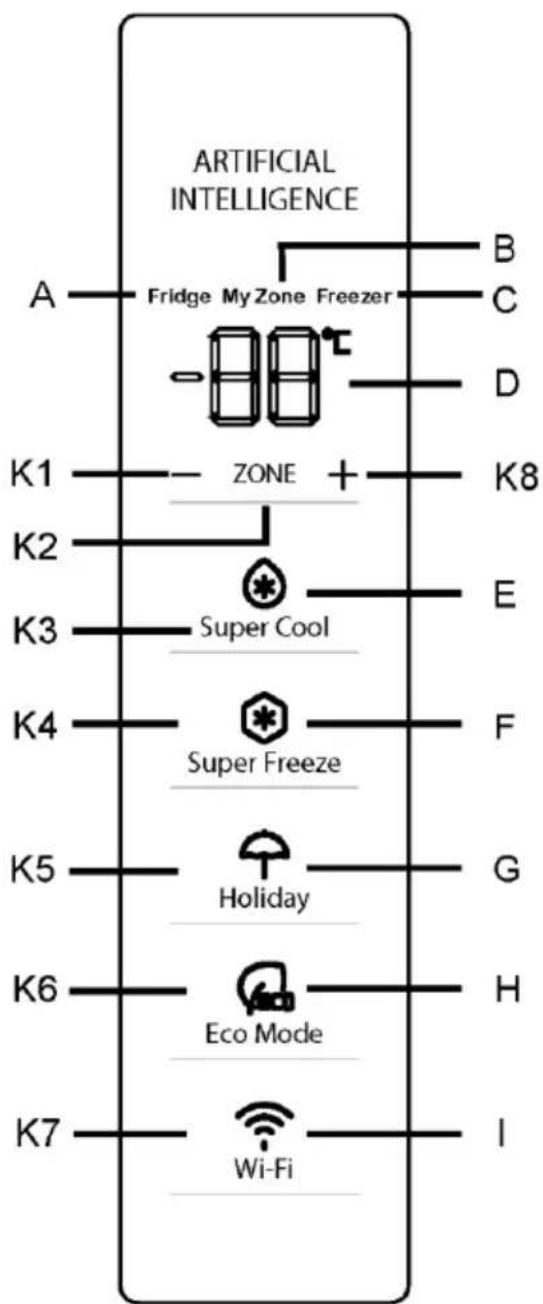

Kontrollpanel

Indikatorer:

Innan apparaten används Första gången

Ta bort allt förpackningsmaterial, förvara det utom räckhåll för barn och kassera det på ett miljövänligt sätt.

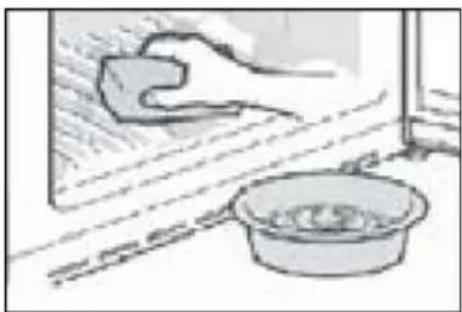

Rengör apparatens in- och utsida samt interiören och tillbehören med vatten och ett milt rengöringsmedel och torka sedan med en mjuk trasa.

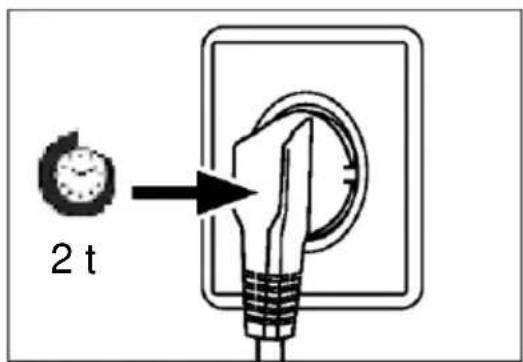

Vänta minst 2 timmar innan du ansluter apparaten till strömförsörjningen efter att den har installerats och rengjorts. Se avsnitt INSTALLATION.

Förkyl facken ordentligt genom att ställa in de högre kylinställningarna innan du fyller dem med mat. Funktionen Super Freeze hjälper till att kyla ner frysdelen snabbt.

Sensorknappar

Knapparna på kontrollpanelen är sensorknappar som reagerar redan vid lätt beröring med fingret.

Slå på/av apparaten

Apparaten är i drift så snart den ansluts till strömförsörjningen.

När apparaten sätts på för första gången visar temperaturindikatorerna "D" de förinställda värdena (se nedanstående meddelande).

UPPMÄRKSAMMA

Apparaten är förinställd på den rekommenderade temperaturen på 5°C (kylskåp) och -18°C (frysdel). My Zone-temperaturen är förinställd till ca 2°C . Det är de rekommenderade inställningarna. Om man önskar går det att manuellt ändra de inställda temperaturerna.

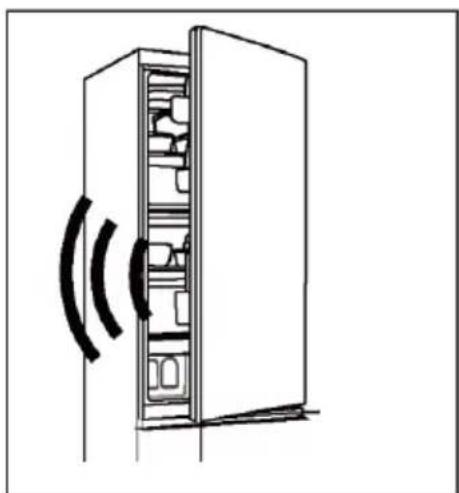

Larm för öppen dörr

När kylskåpsdörren är öppen i mer än 3 minuter ljuder larmet för dörröppning.

Larmet slutar att låta när dörren stängs. Om dörren är öppen i mer än 7 minuter stängs belysningen inuti kylskåpet och belysningen på kontrollpanelen av automatiskt.

Justera temperaturen

Inomhustemperaturer påverkas av följande faktorer:

Omgivningstemperatur, frekvens av dörröppning, mängden förvarade livsmedel, installation av apparaten

Justera temperaturen för kylen

1. Tryck på knappen "K2" (kyl/ (My Zone)/frys) för att välja kyldelen. Ikonerna "A" (kyldel) och "D" (temperaturdisplay) är ljusa.
2. Tryck på knappen "K1/K8" för att ställa in kylskåpets temperatur.

Temperaturen ökar i sekvenser om 1 °C, från minst 2 °C till högst 8 °C. Den optimala temperaturen i kylskåpet är 5 °C. Kallare temperaturer innebär onödig energiförbrukning.

1. Efter cirka 5 sekunder lyser temperaturikonen "D" (temperaturdisplay) permanent och inställningen är bekräftad.

Justera temperaturen för frysen

1. Tryck på knappen "K2" (kyl/ (My Zone)/ frys) för att välja frysdelen (frysfack), ikonerna "C" (frysdel) och "D" (temperaturdisplay) är ljusa.
2. Tryck på knappen "K1/K8" för att ställa in frysens temperatur.

Temperaturen ökar i sekvenser om 1 °C, från minst -24 °C till högst -16 °C. Den optimala temperaturen i frysen är -18 °C. Kallare temperaturer innebär onödig energiförbrukning.

1. Efter cirka 5 sekunder lyser temperaturindikatorn "D" (temperaturdisplay) permanent och inställningen är bekräftad.

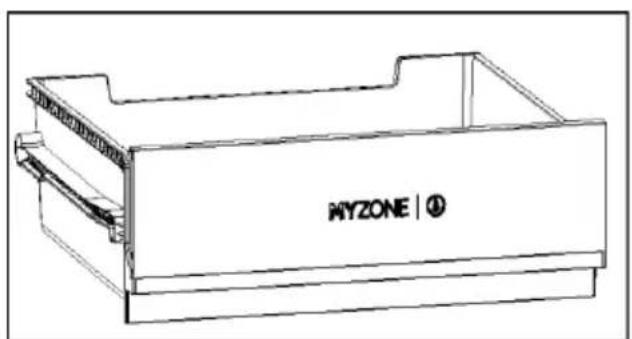

Justera temperaturen för My Zone

Kyldelen är utrustad med en My Zone-låda. I enlighet med kraven på förvaring av livsmedel kan den lämpligaste temperaturen väljas för att få ett optimalt näringsvärde hos livsmedlen.

1. Tryck på knappen "K2" (kyl/ (My Zone)/frys) för att välja My Zone-utrymmet. Ikonerna "B" (My Zone-utrymme) och "D" (temperaturdisplay) är ljusa.
2. Tryck på knappen "K1/K8" för att ställa in My Zone-temperaturen.

Temperaturen ökar i sekvenser om 1 °C, från minst 0 °C till högst 5 °C.

1. Efter cirka 5 sekunder lyser temperaturikonen "D" (temperaturdisplay) permanent och inställningen är bekräftad.

UPPMÄRKSAMMA

1. Du kan ställa in temperaturen i My Zone-utrymmet på mellannivån (2 °C) för att bevara din mat i en optimal förvaringsmiljö.
2. På grund av köttets olika vatteninnehåll fryser en del kött med högre fukthalt vid temperaturer under 0°C, så kött som "precis styckats" bör förvaras i My Zone-lådan vid en temperatur som inte understiger 0°C.
3. Köldkänslig frukt som ananas, avokado, bananer, grapefrukter och grönsaker som potatis, auberginer, bönor, gurkor, zucchini, tomater och ost bör inte förvaras i My Zone-lådan.
4. Om kylskåpets temperatur är lägre än temperaturen i My Zone är det normalt att temperaturen i My Zone är lägre än inställningstemperaturen i My Zone.

UPPMÄRKSAMMA

Om du trycker på andra knappar inom 5 sekunder efter att du har ställt in temperaturen, bekräftas den aktuella temperaturinställningen omedelbart. Om ingen knapptryckning utförs inom 5 sekunder visas den aktuella inställda temperaturen tills skärmen slocknar.

UPPMÄRKSAMMA

Du kan justera temperaturen för både kyl, frys och My Zone från appen. Temperaturen kan ställas in med en känslighet på 1°C.

Super Cool-funktion

1. Super Cool-funktionen är lämplig om du ska förvara en stor mängd mat (till exempel precis efter inköp). Super Cool-funktionen kyler snabbt ned färska matvaror och skyddar de varor som finns i kylskåpet från att värmas.
2. Tryck på knappen "K3" eller slå på den från appen, ikonen "E" (Super Cool-funktion) lyser och funktionen är aktiverad.

UPPMÄRKSAMMA

1. Apparaten avslutar "Super Cool-funktionen" efter att ha gått in i "Super Cool-funktionen" i 6 timmar eller om du tryckt på knappen "K3" när ikonen "E" (Super Cool-funktion) lyser. Eller stäng av den från appen.
2. Om kyldelens temperatur justeras i Super Cool-läget blinkar ikonen "E" (Super Cool-funktion) för att indikera att denna åtgärd inte kan utföras.

1. Färsk mat ska frysas så snabbt som möjligt. På så sätt kan man bevara det bästa näringsvärdet, utseendet och smaken. Super Freeze-funktionen fryser snabbt ned färska matvaror och skyddar de varor som finns i frysen från att värmas. Om du behöver frysa in en stor mängd mat på en gång rekommenderar vi att du ställer in Super Freeze-funktionen på 24 timmar innan du lägger in varorna för förvaring.
2. Tryck på knappen "K4" (inställning av Super Freeze-funktionen) eller slå på den från appen, ikonen "F" (Super Freeze-funktion) lyser och funktionen är aktiverad.

UPPMÄRKSAMMA

1. Apparaten avslutar "Super Freeze-funktionen" efter att ha gått in i "Super Freeze-funktionen" i 50 timmar eller om du tryckt på knappen "K4" tills "F" (Super Freeze-funktion) slocknar. Eller stäng av den från appen.
2. Om frysdelens temperatur justeras i Super Freeze-läget blinkar ikonen "F" (Super Freeze-funktion) för att indikera att denna åtgärd inte kan utföras.

Holiday-funktion

När apparaten inte används regelbundet kan man använda Holiday-funktionen för att minska apparatens energiförbrukning. När funktionen är påslagen är kylskåpet avstängt medan frysen fortsätter att fungera normalt. Funktionen ställer in kylskåpets temperatur permanent på 17 °C.

Detta gör att man kan ha kylskåpsdörren stängd när det är tomt utan att det börjar lukta illa eller att det uppstår mögel vid längre frånvaro (t.ex. under semestern).

Den här inställningen utesluter frysdelen.

1. Tryck på knappen "K5" (Holiday-funktion på/av) eller välj funktionen i appen, ikonen "G" (Holiday-funktion) lyser och funktionen är aktiverad.
2. Funktionen kan avaktiveras genom att trycka på knappen "K5" (Holiday-funktion på/av) igen eller genom att ställa in kylskåpets temperatur eller genom att göra någon annan inställning. Eller stäng av den från appen.

UPPMÄRKSAMMA

1. Under Holiday-funktionen får inga livsmedel förvaras i kylskåpet. Temperaturen 17 °C är för hög för att förvara livsmedel.
2. När Holiday-funktionen är aktiverad är ikonen My Zone avstängd och kylfunktionen är låst. Om temperaturen i kyldelen justeras blinkar ikonen "G" (Holiday-funktion) för att indikera att denna åtgärd inte kan utföras.

Eco Mode-funktion

För att optimera apparatens prestanda och förvara maten på bästa sätt aktiverar du Eco Mode. Om du inte har några särskilda krav rekommenderar vi att du använder Eco Mode-funktionen.

I detta läge är kylskåpets temperatur 5 °C, och frysdelens temperatur -18 °C.

1. Tryck på knappen "K6" (Eco Mode-funktion på/av) eller välj funktionen i appen.
2. Ikonen "H" (Eco Mode-funktion) lyser och funktionen är aktiverad.

Genom att upprepa ovanstående steg eller välja en annan funktion eller stänga av från appen kan funktionen stängas av igen. De tidigare inställda kylnivåerna återställs.

UPPMÄRKSAMMA

Om temperaturen i kylen/frysen justeras under Eco Mode-funktionen blinkar ikonen "H" (Eco Mode-funktion) för att indikera att denna åtgärd inte kan utföras.

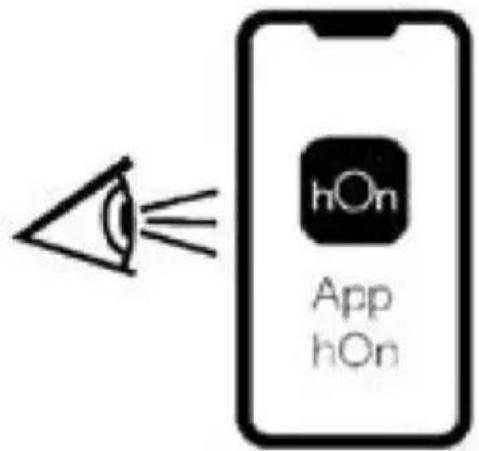

Steg 1 Ladda ner hOn-appen från butikerna.

GET IT ON Google Play

Steg 3 Följ instruktionerna för hopkoppling i hOn-appen.

Wi-Fi-funktion

1. Följ anvisningarna i appen för att konfigurera Wi-Fi.
2. När Wi-Fi har konfigurerats och anslutningen upprättats är Wi-Fi-ikonen "I" ljus och fast.
3. Om Wi-Fi redan har konfigurerats kommer den (om du slår på Wi-Fi) automatiskt att återanslutas i enlighet med konfigurationsinformationen.

UPPMÄRKSAMMA

1. För att stänga av Wi-Fi, tryck på Wi-Fi-knappen "K7" och Wi-Fi-ikonen "I" stängs av.
2. För att slå på Wi-Fi och starta konfigurationen trycker du på Wi-Fi-knappen "K7" och Wi-Fi-ikonen "I" börjar blinka långsamt. Om du vill konfigurera Wi-Fi-funktionen trycker du på knappen "K7" i 3 sekunder, Wi-Fi-ikonen blinkar snabbt och går in i konfigurationsläget. Om du vill stänga av Wi-Fi-funktionen trycker du en gång på knappen "K7". Ovanstående steg upprepas.
3. Om produkten har konfigurerats och Wi-Fi-funktionen stängts av kommer kylskåpet inte att gå in i konfigurationsläget efter att strömmen har återanslutits.

UPPMÄRKSAMMA

1. Denna produkt är inte avsedd för kommersiellt bruk.
2. Max RF-utgångseffekt: 2,4 GHz Wi-Fi: 16 dBm;
3. Bluetooth® Low Energy: 5 dBm; Bluetooth® (BR/EDR): 10 dBm.
4. Frekvensområde för drift: 2 400–2 483,5 MHz.

Bluetooth®-ordmärket och logotyperna är registrerade varumärken som ägs av Bluetooth SIG, Inc. och all användning av sådana varumärken av Candy Hoover Group SRL sker under licens. Andra varumärken och handelsnamn tillhör sina respektive ägare.

Förvaring i kyldelen

Håll ditt kylskåps temperatur under 5 °C. Varm mat måste kylas ned till rumstemperatur innan den placeras i kylskåpet. Matvaror som förvaras i kylskåpet ska tvättas och torkas innan de förvaras. - Matvaror som ska förvaras bör förslutas ordentligt för att undvika att det börjar lukta eller ändrar smak. - Förvara inte alltför stora mängder livsmedel. För en mer homogen kylning ska utrymme lämnas mellan matvarorna så att kall luft kan cirkulera fritt. Mat som äts dagligen bör förvaras längst fram på hyllan. Lämna ett mellanrum mellan matvarorna och de inre väggarna, så att luften kan cirkulera. Förvara inte livsmedel mot den bakre väggen. De kan då frysa fast mot den. Undvik direktkontakt mellan mat (särskilt fet/oljig eller sur mat) och kylskåpets interiör, eftersom olja/syra kan fräta sönder materialet. Om du upptäcker spill från oljig/sur mat ska det tas bort snarast. - Fryst mat kan försiktigt tinas upp i kyldelen. Detta sparar energi. - Åldringsprocessen för frukt och grönsaker t.ex squash, meloner, papaya, bananer, ananas etc. kan påskyndas i kylskåpet. Därför är det inte rekommenderat att förvara dem i kylskåpet. Mogningsprocessen av starkt gröna frukter kan dock främjas under en viss tid. Lök, vitlök, ingefära och andra rotfrukter bör också förvaras vid rumstemperatur. - Obehagliga lukter i kylskåpet är ett tecken på att något har spillts ut och att man måste göra rent skåpet. Se avsnittet Skötsel och rengöring. - Olika livsmedel bör placeras i olika områden beroende på deras egenskaper.

Förvaring i frysdelen

Häll frystemperaturen på -18 °C. Slå på Super-Freeze-funktionen 24 timmar före frysning. För små mängder mat räcker det med 4-6 timmar. Het mat måste kylas ned till rumstemperatur innan den placeras i frysdelen. Mat delas upp i mindre portioner/bitar fryser snabbare och blir lättare att tina upp och tillaga. Den rekommenderade vikten per portion är mindre än 2,5 kg. Det är bättre att förpacka maten innan den placeras i frysen. Förpackningens utsida måste vara torr för att undvika att påsarna klibbar ihop. Förpackningsmaterial ska vara luktfritt, lufttätt och giftfritt.

• För att undvika att förvaringsperioderna löper ut bör du notera frysdatum, tidsgräns och namn på livsmedlet på förpackningen i enlighet med förvaringsperioderna för olika livsmedel.

VARNING!

Syra, alkali och salt etc. kan fräta sönder frysens innerbeläggning. Placera inte livsmedel med dessa ämnen (t.ex. havsfisk) direkt på den inre ytan. Saltvatten i frysen ska tas bort omedelbart. Överskrid inte tillverkarnas rekommendationer för förvaringslängd. Ta bara ut den nödvändiga mängden mat ur frysen. ▶ Konsumera den tinade maten snabbt. Upptinade livsmedel kan inte frysas in igen om de inte först tillagas. De kan annars vara mindre ätbara. Förvara inte mycket stora mängder färska matvaror i frysdelen. Se frysens fryskapacitet - Se TEKNISKA DATA eller data på typskylten. Mat kan förvaras i frysen vid en temperatur på minst -18 °C i 2 till 12 månader, beroende på typ av livsmedel (t.ex. kött: 3-12 månader, grönsaker: 6-12 månader). När du fryser in färska livsmedel ska du undvika att de kommer i kontakt med redan frysta livsmedel. Risk för upptining!

När du förvarar kommersiellt frysta livsmedel bör du följa dessa riktlinjer:

Följ alltid tillverkarnas riktlinjer för hur länge du ska förvara maten. Överskrid inte dessa riktlinjer! - Försök att hålla tiden mellan inköp och förvaring så kort som möjligt för att bevara livsmedlens kvalitet. Köp fryst mat som har förvarats vid en temperatur på -18°C eller lägre. - Undvik att köpa livsmedel som har is eller frost på förpackningen - det tyder på att produkterna delvis har tinats upp och sedan frysts igen. Detta påverkar kvaliteten på maten.

UPPMÄRKSAMMA

På grund av olika modeller har din produkt kanske inte alla följande funktioner. Se kapitel Produktbeskrivning.

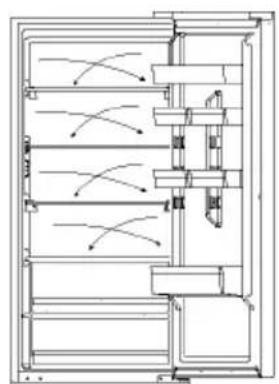

Flera luftflöden

Kylskåpet är utrustat med ett system med flera luftflöden. Varje hyllplan har luftflöden. Detta bidrar till att hålla en jämn temperatur för att se till att maten hålls fräschare längre.

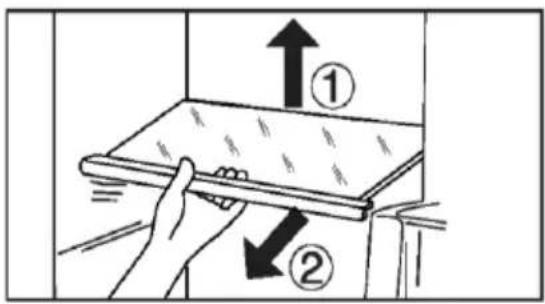

Justerbar hylla

1. Hyllornas höjd kan justeras för att passa dina förvaringsbehov.
2. Om du vill flytta en hylla tar du först bort den genom att lyfta upp dess bakre kant ① och dra ut den ②
3. För att återmontera den, sätt den på klackarna på båda sidorna och skjut den till det bakersta laget tills baksidan av hyllan är fast i skårorna på sidorna.

UPPMÄRKSAMMA

Se till att hyllan ligger plant.

Avtagbar dörrhylla

Dörrhyllorna kan tas bort för rengöring:

Placera händerna på vardera sidan om hyllan, lyft upp den (1) och dra ut den (2). Sätt tillbaka dörrhyllan genom att göra på omvänt sätt.

My Zone-låda

För att använda och ställa in My Zone-utrymmet, se avsnittet ANVÄND (My Zone).

Humidity Zone-låda

I det här facket regleras luftfuktigheten automatiskt av systemet vilket gör det lämpligt för förvaring av frukt, grönsaker, påsar osv.

Avtagbar låda

För att ta ut lådan ur kylen eller frysdelen drar du ut lådan maximalt (1), lyfter och tar bort den (2).

Sätt tillbaka lådan genom att göra på omvänt sätt.

Fryslåda

Fryslådan kan dras ut rakt och helt. De är monterade på lättrullade teleskopskenor. Så att du bekvämt kan komma åt och förvara den frysta maten. Tack vare den automatiska dörrstängningsmekanismen är hanteringen enkel och du kan spara energi.

Överbelasta inte lådorna: Maximal belastning för varje låda: 35 kg!

Belysning

Lysdioderna i apparaten tänds när dörren öppnas. Ljusets prestanda påverkas inte av någon av apparatens andra inställningar.

Vikbart hyllplan

Det vikbara hyllplanet gör det möjligt för användaren att ställa höga flaskor eller föremål på hyllorna. Hyllan kan vikas bakåt och det tillgängliga utrymmet på den nedre hyllan blir större. Du kan vika hyllan genom att följa stegen 1~3. Om du vill återgå till den ursprungliga positionen gör du stegen omvänd.

Steg 1: Skjut långsamt fram hyllans framsida mot slutet.

Steg 2: Skjut hyllan långsamt uppåt till dess vertikala läge.

Steg 3: Hyllan är vertikal. Det sparar utrymme.

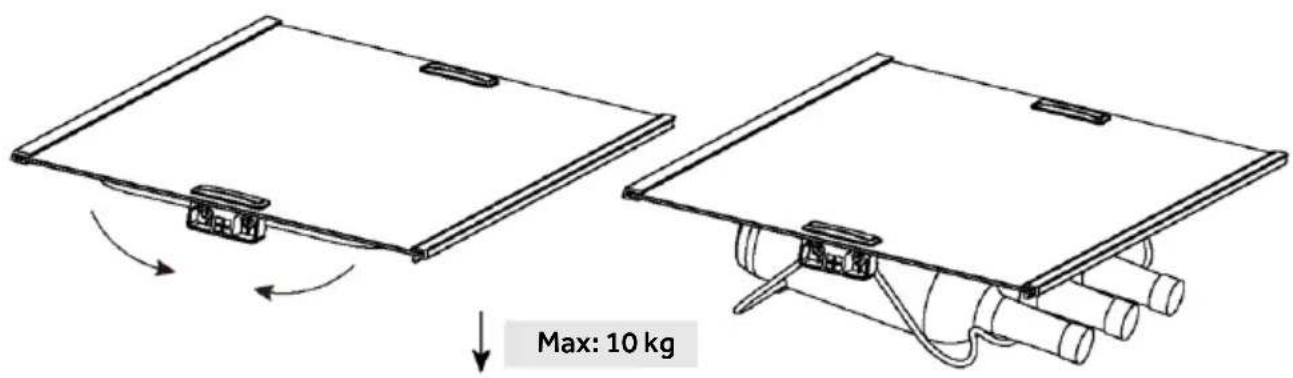

Vikbart vinställ

För normal användning

1. Dra ner fästena på vinstället
2. Placera flaskorna i stället

När vinstället inte används kan det fällas tillbaka för att spara utrymme.

Tips för att spara energi

• Se till att apparaten är ordentligt ventilerad (se avsnittet INSTALLATION). Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare). Undvik onödigt låga temperaturer i apparaten. Energiförbrukningen ökar när den inställda temperaturen i apparaten sjunker. Funktioner som SUPER FREEZE förbrukar mer energi. Låt varm mat svalna innan du placerar den i apparaten. Öppna apparatens dörr så lite och så kort tid som möjligt. Fyll inte på med för mycket för att inte hindra luftflödet. Undvik luft i livsmedelsförpackningen. Håll dörrtätningarna rena så att dörren alltid stängs korrekt. Tina frysta livsmedel i kylutrymmet eller använd D-Frost-funktionen i MyZone-lådan. Den mest energibesparande konfigurationen kräver att lådor, matlådor och hyllorna placeras i ett fabriksrätt skick i apparaten och att maten placeras utan att blockera kanalens luftutsläpp.

VARNING!

Rengöring

Rengör apparaten när det inte förvaras någon mat eller bara lite mat.

För god skötsel och för att undvika dålig lukt från förstörd mat bör apparaten rengöras var fjärde vecka.

VARNING!

Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kylskåp för att undvika skador. Spruta eller spola inte i eller på apparaten under rengöringen. Använd inte vattenspray eller ånga för att rengöra apparaten. Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker. Rör inte insidan av frysens förvaringsutrymme, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan. Vid uppvärmning ska du kontrollera frysta varors tillstånd.

Håll alltid dörrpackningen ren. Rengör apparatens insida och hölje med en svamp fuktad med varmt vatten och neutralt rengöringsmedel. Skrubba kylskåpets insida och utsida, inklusive dörrtätning, dörrhyllor, glashyllor, lådor och så vidare, med en mjuk handduk eller svamp doppad i varmt vatten (du kan tillsätta neutralt rengöringsmedel i det varma vattnet).

1. Om det har spillts vätska, ta bort alla förorenade delar, skölj direkt med rinnande vatten, torka och ställ tillbaka den/dem i kylen.
2. Om det finns spilld grädde (t.ex. grädde, smält glass), ta bort alla förorenade delar, lägg dem i varmt vatten (cirka 40°C) under en tid, skölj sedan med rinnande vatten, torka och lägg tillbaka dem i kylskåpet.
3. Om någon liten del eller komponent fastnar inuti kylen (mellan hyllor eller lådor), använd en liten mjuk borste för att lossa den. Om du inte kan nå delen, kontakta Haier service. Skölj av och torka med en mjuk trasa. Inga delar av apparaten får köras i diskmaskin. Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa starter kan skada kompressorn.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgärd. Byte av LED-lampor

VARNING!

Byt inte LED-lampan själv. Den får endast bytas ut av tillverkaren eller en auktoriserad serviceverkstad.

Lamporna använder LED som ljuskälla, vilket ger låg energiförbrukning och lång livslängd. Om det finns några avvikelser, kontakta kundtjänsten. Se avsnittet KUNDTJÄNST.

Parametrar för lamporna:

Del	LED-lampa
Spanning	12V
Maxeffekt	1,5W
LED-specification	Vit-2835
LED-effektivitetklass	G
Användningstemperatur	-40~80 C

Om apparaten inte används under en längre tid och du inte kommer att använda funktionen Holiday för kylskåpet:

Ta ut maten.

Dra ut kontakten.

Rengör apparaten enligt beskrivningen ovan.

Håll dörrarna öppna för att förhindra att dålig lukt bildas i skåpet.

UPPMÄRKSAMMA

Stäng endast av apparaten om det är absolut nödvändigt.

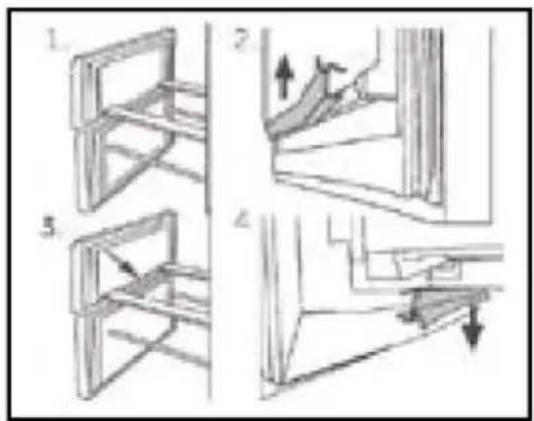

Avtagbara extra dörrpackningar

Det finns sex extra dörrpackningar på de övre och nedre fryslådorna.

1. Placera de fem angivna dörrpackningarna på de övre och nedre fryslådorna.
2. Se till att de böjda delarna av packningarna pekar inåt när du fäster dem.
3. Placera den nedre packningen på den övre lådan enligt anvisningarna.
4. Se till att den böjda delen av packningen pekar nedåt när du fäster den.

Du får dessa packningar samt dörrpackningarna via kundtjänst (se garantikort).

Flytta apparaten

1. Ta ut alla matvaror och koppla ifrån apparaten.
2. Fäst hyllor och andra rörliga delar i kylen och i frysen med tejp.
3. För att undvika att kylsystemet skadas ska apparaten inte lutas mer än 45 grader.

VARNING!

Lyft inte apparaten i handtagen. Placera aldrig apparaten horisontellt på marken.

Många problem som uppstår kan du lösa själv utan särskild expertis. Vid problem, kontrollera listade möjligheter och följ instruktionerna nedan innan du kontaktar kundtjänst. Se avsnittet KUNDTJÄNST.

VARNING!

Före underhåll ska du stänga av apparaten och dra ut nätkontakten ur eluttaget. Elektrisk utrustning bör endast underhållas av kvalificerade eltekniker, eftersom felaktiga reparationer kan orsaka betydande följdskador. En skadad nätkontakt får endast bytas ut av tillverkaren, dess serviceagent eller liknande kvalificerade personer för att undvika fara.

Felsökningstabell

Problem	Möjlig orsak	Möjlig Lösning
Kompres-sornfungerarinte.	Nätkontaktenär inte ansluten till eluttaget.	Anslut nätkontakten.
	Apparatenär i avfrostningscykeln.	Dettaär normaltfor en automatiskavfrostning.
Appara-tens körsofta ellerkörforall.	Den invändiga eller utvändigatemperaturenärfor hög.	I detta fallärdet normaltatt apparatenkor langre.
	Apparaten har varitutan strömunder en tid.	Det tar vanligtvis 8 till 12 timmar forapparaten att helt kylas ned.
	En dorr/låda i apparatenär inte helt stängd.	Stängdörren/lådan och sakerställ attapparatenär placerad på en plan yta ochatt det inte finns pågon matEll behällare som Förhindrar att dörren stängs.
	Dörren/lådan har öppnatsfor oftera ellerrölge.	Öppna inte dörren/lådanfor oftera.
	Temperaturinställningenfor frysdelenär forlåg.	Ställ in temperaturen högre tillskyskapstemperaturenär tillfredsstellande.Det tar 24 timmar for kylskapets temperatur att bl stabil.
	Dörrens/lådanspackning(ar)är smutsig(a),sliten(na),sprucken(na)ell er felanpassad(e).	Rengör dorr/lädpackningen Ellerbytut dem via kundtjänsten.
	Den nödvändiga luftcirkulationenär integaranterad.	Sakerställ tillräcklig ventilation.
Det ar smutsigt och/eller luktar illa inuti kylskåpet.	Kylskåpet behöver rengöras.	Rengör kylskåpets insida.
	Mat som luktar starkt fövaras i kylskåpet.	Förpacka maten ordentligt.
Det ar inte tillräcklig kallt inuti apparaten.	Temperaturen ar inställd for högt.	Återställ temperaturen
	För varm mat har fövarats.	Kyl alltid ner maten innan du fövarar den.
	För mycket mat har lagrats på en gäng.	Förvara alltid små mängder mat.
	Livsmedlen ligger für{nä varandra.	Lämna ett mellanrum mellan varorna sä att luften kan flöda.
	En dorr/låda i apparaten ar inte helt stängd.	Stäng dörren/lådan.
	Dörren/lådan har öppnats for ofta eller forgressive.	Öppna inte dörren/lådan for ofta.
Det ar for kallt inuti apparaten.	Temperaturen ar inställd for lågt.	Återställ temperaturen.
	Super Freeze-funktionen ar aktiverad aller körfs forgressive.	Stäng av Super Freeze-funktionen.
Det finns fukt på insidan i kyldelen.	Klimatet ar for varmt och for fuktigt.	Öka temperaturen.
	En dorr/låda i apparaten ar inte helt stängd.	Stäng dörren/lådan.
	Dörren/lådan har öppnats for ofta eller forgressive.	Öppna inte dörren/lådan for ofta.
	Behällare med mat erller vätskor ar öppna.	Låt heta matvaror svalna till rumstemperatur och forpacka mat och vätska.
Det ansam las fukt på kylskåpets utsida eller mellan dorrar/dorr och låda.	Klimatet ar for varmt och for fuktigt.	Detta ar normalt i fuktigt klimat ochkommen att andras Near luftfuktigheten minskar.
	Dörren/lådan ar inte helt stängd.	Sakerställ att dörren/lådan ar helt stängd.
Is- och frost-bildning i frysdelen.	Matvaronna var inte ordentigt fforpackade.	Förpacka alltid maten väll.
	stängd.
	Dörren/lådan har öppnats För ofta eller För进展情况.	Öppna inte dörren/lådan För ofta.
	Dörrens/lådans packning(ar) är smutsig(a), sliten(na), sprucken(na) eller felanpassad(e)	Rengör dörrens/lådans packning(ar) eller byt ut den/dem mot nya.
	Nögot på insidanhindrar dörren/lådan från att stänga ordentigt.	Flytta om hyllorna, dorrhyllorna eller de inre behällarna sä att dörren/lådan kan stängas.
Apparaten låter konstigt.	Apparatenär inte placerad på en plan yta.	Justera fötternna für att nivellera apparaten.
	Apparaten rör vid nögot foremålrint omkring den.	Ta bort foremålrint apparaten.
Ett svagt ljud hörssom liknar det frünan rinnende vatten.	Det här är normal.	/
Du hörett larm.	Kylskåpsdörrenär öppen.	Stäng dörren eller stäng av larmet manuellit.
Dukommen att höraett svagt brummande.	Systemet mot kondensering fungerar.	Detta Förhindrar kondensering ochär normalit.
Invändig belysning eller kylsystem fungerar inte.	Nätkontaktenär inte ansluten till eluttaget	Anslut nätkontakten.
	Strömförsörjningenär inte intakt.	Kontrollera elförsörjningen i rummet.Ring det lokala elbolaget!
	LED-lampanär sönder.	Kontakta kundservice für byte av lampa.
Sidorna på skäpet och dörllisten blir varma.	Det här är normalit.	/
Detkommen inget vatten ut ur va-tenpipen	Låsetär inte avaktiverat.	Avaktivera laset

Strömavbrott

I händelse av ett strömavbrott bör maten förbli säkert kall i cirka 13 timmar. Följ dessa tips under längre strömavbrott, speciellt under sommaren. Sätt inte in mer mat i apparaten under strömavbrottet. Om ett strömavbrott meddelas i förväg och avbrottet är längre än 13 timmar, gör lite isbitar och lägg dem i en behållare högst upp i kyldelen. En inspektion av livsmedlen krävs omedelbart efter avbrottet. Eftersom temperaturen i kylskåpet stiger under ett strömavbrott, eller annat fel, minskar förvaringstiden och matens kvalitet. För att förhindra hälsorisker bör all mat som tinats upp antingen konsumeras eller tillagas och frysas in omedelbart (om så är lämpligt).

UPPMÄRKSAMMA

Minnesfunktion vid strömavbrott

När strömmen återställs fortsätter apparaten med de inställningar som gjordes innan strömavbrottet.

För att kontakta teknisk assistans, besök vår webbplats: https://corporate.haier-europe.com/en/

Under stycket "Webbplats", välj märket på din produkt och ditt land. Du kommer att omdirigeras till den specifika webbplatsen där du hittar telefonnummer och andra sätt att kontakta teknisk assistans.

Uppackning

VARNING!

Apparaten är tung. Var alltid minst två personer vid hantering av apparaten. Förvara allt förpackningsmaterial utom räckhåll för barn och kassera det på ett miljövänligt sätt. Ta ut apparaten ur förpackningen. Avlägsna allt förpackningsmaterial.

Miljöförhållanden

Rumstemperaturen bör alltid ligga mellan 10°C och 43°C, eftersom den kan påverka temperaturen i apparaten och dess energiförbrukning. Apparaten ska inte installeras nära andra värmeavgivande apparater (ugnar, kylskåp) utan isolering.

Rekommenderat utrymme

Rekommenderat utrymme när dörren öppnas.

Ventilationstvärsnitt

För att uppnå tillräcklig ventilation av apparaten rekommenderar vi av säkerhetsskäl att du följer riktlinjerna för rekommenderade utrymmen.

Apparaten ska placeras på en plan och fast yta.

1. Luta kylen något bakåt.
2. Ställ in fötterna på önskad nivå.

Se till att avståndet till väggen på gångjärnssidan är minst 100 mm för att dörren ska kunna öppnas ordentligt.

1. Stabiliteten kan kontrolleras genom att växelvis stöta på diagonalerna. Den svaga svängningen ska vara lika stor i båda riktningarna. Annars kan ramen skeva, vilket kan leda till läckande dörrtätningar. En låg tendens bakåt underlättar stängningen av dörrarna.

UPPMÄRKSAMMA

För fristående apparater: denna kylanordning är inte avsedd att användas som en inbyggd apparat

Väntetid

Till den underhållsfria smörjoljan finns i kompressorns kapsel. Denna olja kan tränga igenom det slutna rörsystemet under den lutande transporten. Innan du ansluter apparaten till elnätet måste du vänta i minst 2 timmar så att oljan kan rinna tillbaka till kapseln.

Elanslutning

Kontrollera före varje anslutning att:

Strömförsörjning, uttag och säkringar överensstämmer med typskylten. Eluttaget är jordat och att det inte finns någon flervägskontakt eller förlängningar. Nätkontakten och uttaget är i enlighet med gällande bestämmelser.

Anslut kontakten till ett korrekt installerat hushållsuttag.

VARNING!

För att undvika risker måste en skadad nätsladd bytas ut av kundtjänst (se garantikortet).

Öppningsriktningar för dörren

Innan du ansluter apparaten till elnätet bör du kontrollera om dörrsvängningen måste ändras från höger (vid leverans) till vänster, om detta krävs av installationsplatsen och användbarheten.

VARNING!

Apparaten är tung. Det behövs två personer för att vända dörren. Innan du börjar använda apparaten ska du först dra ur kontakten från elnätet. Luta inte apparaten mer än 45 grader för att undvika att kylsystemet skadas.

Monteringssteg

1. Använd/tillhandahåll nödvändigt verktyg.
2. Koppla ur apparaten.
3. Ta bort den övre gängjärnskåpan 1 och skruva loss det övre gängjärnet (tre skruvar) på höger sida 2.
4. Koppla ur anslutningskabeln
5. Lyft försiktigt bort den lösa kylskåpsdörren från det mellersta gängjärnet.
6. Ta bort det mellersta gängjärnet.
7. Ta bort det lilla skyddet på frontpanelen från vänster till höger sida.
8. Vänd dörren upp och ner och skruva loss skyddet (1). Ta ut det nya skyddet (2) från tillbehörspåsen och skruva fast den på motsatt sida.
9. Ändra placeringen av blindpluggarna och skruven på sidan.
10. Skruva fast det mellersta gängjärnet på apparatens vänstra sida. Var uppmärksam på att invertera det mellersta gängjärnets svängning. Se till att sidan med packningen är vänd uppåt
11. Lyft försiktigt den övre dörren på det mellersta gångjärnet. Se till att pivoten passar in i gångjärnsfästet på den nedre dörren.
12. Ta ut det nya övre gångjärnet och gångjärnskåpan från tillbehörspåsen. För anslutningskabeln genom det övre gångjärnet och fäst det övre gångjärnet med tre skruvar på apparatens vänstra sida. Sätt sedan gångjärnskåpan över gångjärnet.
13. Anslut anslutningskabeln.
14. Sätt tillbaka frontpanelen och fäst den med fem skruvar.

Efter bytet av dörren, kontrollera att dörrtätningarna sitter ordentligt på höljet och att alla skruvar är ordentligt åtdragna.

Omgivningstemperaturer

Utökad tempererad: Denna kylapparat är avsedd att användas vid omgivningstemperaturer från 10°C till 32°C .

Tempererad: Denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16°C till 32°C .

Subtropisk: Denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16°C till 38°C .

Tropisk: Denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16°C till 43°C .

Produktparametrar enligt förordning (EU) 2019/2016

Baserat på standardtestresultat för 24 timmar. Den faktiska energiförbrukningen beror på hur apparaten används och var den är placerad.

Modell	HTW5618DN*	HTW5620DN*	HTW5618EN*
Typ av kylapparat	Kyl- och frysskåp	Kyl- och frysskåp	Kyl- och frysskåp
Energieeffektivitetsklass	D	D	E
Ärlig energiförbrukning (kWh/är)	217	226	271
Volym kyldel(L)	201	255	201
Volym fryssdel(L)	125	125	125
Volym kylfack(L)	34	34	34
Frysklass	4-stjärnigt	4-stjärnigt	4-stjärnigt
Typ av avfrostning	Automatisch avfrostning	Automatisch avfrostning	Automatisch avfrostning
Temperaturstegringstid (h)	13	13	11
Fryskapacitet(kg/24h)	10,0	10,0	10,0
Klimatklass	SN.N.ST.T	SN.N.ST.T	SN.N.ST.T
Bulleremissionsklass och luftburet akustiskt buller (dB(A) re 1 pW)	B(35)	B(35)	B(35)
Model HTW5618	CN* HTW5620CN* HT	W5620EN*
Typ av kylapparat	Kyl- och frysskåp	Kyl- och frysskåp	Kyl- och frysskåp
Energieffektivetsklass C	C E
Årlig energiförbrukning (kWh/är)	173	181	283
Volym kyldel(L)	201	255	255
Volym frysdel(L) 125 1	25 125
Volym kylfack(L) 34 34	34
Frysklass	4-stjärnigt	4-stjärnigt	4-stjärnigt
Typ av avfrostning	Automatisch avfrostning	Automatisch avfrostning	Automatisch avfrostning
Temperaturstegringsid (h)	13 13 11
Fryskapacitet(kg/24h)	10,0	10,0	10,0
Klimatklass	SN.N.ST.T	SN.N.ST.T	SN.N.ST.T
Bulleremissionsklass och luftburet akustiskt buller (dB(A) re 1 pW)	B(35)	B(35)	B(35)
Modell	HDPW5618DN*	HDPW5620DN*	HDPW3620DN*
Typ av kylapparat	Kyl- och frysskåp	Kyl- och frysskåp	Kyl- och frysskåp
Energieeffektivitetsklass	D	D	D
Årlig energiförbrukning (kWh/år)	214	220	220
Volym kyldel(L)	201	255	255
Volym frysdel(L)	117	117	117
Volym kylfack(L) 34 34	34
Frysklass	4-stjärnigt	4-stjärnigt	4-stjärnigt
Typ av avfrostning	Automatisk avfrostning	Automatisk avfrostning	Automatisk avfrostning
Temperaturstegringstid (h)	13 13 13
Fryskapacitet(kg/24h) 10	0 10,0 10,0
Klimatklass SN.N.ST	.T SN.N.ST.T SN.N.ST	T
Bulleremissionsklass och luftburet akustiskt buller (dB(A) re 1 pW)	B(35) B(35)	B(35)
Modell	HDPW3618DN*	HDPW3620DN*	HTW3620DN*
Typ av kylapparat	Kyl- och frysskåp	Kyl- och frysskåp	Kyl- och frysskåp
Energieeffektivitetsklass	D	C	D
Årlig energiförbrukning (kWh/är)	214	176	226
Volym kyldel(L)	201	255	255
Volym fryssdel(L)	117	117	125
Volym kylfack(L) 34 34	34
Frysklass	4-stjärnigt	4-stjärnigt	4-stjärnigt
Typ av avfrostning	Automatisch avfrostning	Automatisch avfrostning	Automatisch avfrostning
Temperaturstegringsid (h)	13 13 13
Fryskapacitet(kg/24h) 10,0	10,0 10,0
Klimatklass SN.N.ST	T SN.N.ST.T SN.N.ST	T
Bulleremissionsklass och luftburet akustiskt buller (dB(A) re 1 pW)	B(35) B(35)	B(35)

Modell	HDPW5618CN*	HDPW5620CN*	HDPW5620AN*
Typ av kylapparat	Kyl- och frysskåp	Kyl- och frysskåp	Kyl- och frysskåp
Energieeffektivetsklass	C	C	A
Årlig energiför-brukning (kWh/är)	171	176	114
Volym kyldel(L)	201	255	255
Volym frysdel(L)	117	117	120
Volym kylfack(L)	34	34	34
Frysklass	4-stjärnigt	4-stjärnigt	4-stjärnigt
Typ av avfrostning	Automatisch avfrostning	Automatisch avfrostning	Automatisch avfrostning
Temperatursteg-ringstid (h)	13	13	16
Fryskapacitet (kg/24h)	10,0	10,0	10,0
Klimatklass	SN.N.ST.T	SN.N.ST.T	SN.N.ST.T
Bulleremissionsklass och luftburet akustiskt buller (dB(A) re 1 pW)	B(35)	B(35)	B(35)

Ytterligare tekniska uppgifter

Modell	HTW5618DN*	HTW5618EN*	HTW5620DN*
Total volym(L)	360	360	414
Spanning/frekvens	220-240V/50Hz	220-240V/50Hz	220-240V/50Hz
ingångsström(A)	1.4	1.4	1.4
Huvudsäkring(A)	16	16	16
Köldmedium	R600a (53 g)	R600a (53 g)	R600a (53 g)
Mätt (B/D/H i mm)	595*667*1 850	595*667*1 850	595*667*2 050

Modell	HTW5618CN*	HTW5620CN*	HTW5620EN*
Total volym(L)	360	414	414
Spanning/frekvens	220~240V/50Hz	220~240V/50Hz	220~240V/50Hz
ingångsström(A)	1.4	1.4	1.4
Huvudsäkring(A)	15	15	16
Köldmedium	R600a(50g)	R600a(50g)	R600a(53g)
Mätt (B/D/H i mm)	595*667*1850	595*667*2050	595*667*2050
Modell	HDPW5618DN*	HDPW5620DN*	HDPW3620DN*
Total volym(L)	352	406	406
Spanning/frekvens	220~240V/50Hz	220~240V/50Hz	220~240V/50Hz
ingångsström(A)	1.4	1.4	1.4
Huvudsäkring(A)	16	16	16
Köldmedium	R600a(53g)	R600a(53g)	R600a(53g)
Mätt (B/D/H i mm)	595*667*1850	595*667*2050	595*667*2050

Modell HDPW	5618CN* HDPW5620CN*	HDPW5620AN*
Total volym(L) 35	2 406 409
Spänning/ frekvens	220~240V/50Hz 220~240V/50Hz 220~240V/50Hz
ingångsström(A)	1.4 1.4 1.4
Huvudsäkring(A)	15	15	15
Köld-medium	R600a (50 g)	R600a (50 g)	R600a (50 g)
Mätt (B/D/H i mm)	595*667*1 850	595*667*2 050	595*667*2 050
Modell	HDPW5618CN*	HDPW5620CN*	HDPW5620AN*
Total volym(L)	352	406 409
Spanning/frekvens	220~240V/50Hz	220~240V/50Hz	220~240V/50Hz
ingångsström(A)	1.4	1.4	1.4
Huvudsäkring(A)	15	15 16
Köldmedium	R600a(50g)	R600a(50g)	R600a(50g)
Mätt (B/D/H i mm)	595*667*1850	595*667*2050 595*	567*2050

Vi rekommenderar vår Haier-kundtjänst och användning av originalreservdelar. Om du har problem med din apparat, kontrollera först avsnittet FELSÖKNING.

Om du inte hittar en lösning, kontakta

Din lokala återförsäljare eller vårt European Call Service-Center (se angivna telefonnummer) eller Service & Support-området på www.haier.com där du kan aktivera serviceanspråket och hitta vanliga frågor och svar.

Om du vill kontakta vår tjänst ska du se till att du har följande uppgifter tillgängliga. Informationen finns på typskylten.

Modell

Serienummer.

Kontrollera även det garantikort som medföljer produkten i händelse av garanti.

European Call Service-Center
Land*	Telefonnummer	Pris
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	14 Ct/min på fast linje max 42 Ct/min på mobil linje
Haier Austria (AT)	0820 001 205	14,53 Ct/min på fast linje max 20 Ct/min på alla andra
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

• För andra länder, se www.haier.com

Haier Europe Trading S.r.l

Filial i Storbritannien

• Perioden för reparation av apparatens reservdelar:

Termostater, temperaturgivare, kretskort och ljuskällor finns tillgängliga under minst sju år efter att den sista enheten av samma modell har släppts på marknaden.

Dörrhandtag, dörrgångjärn, brickor och korgar under minst sju år och dörrpackningar under minst tio år efter att den sista enheten av samma modell har släppts på marknaden.

• För mer information om produkten, se https://eprel.ec.europa.eu/ eller skanna QR-koden på energimärkningen bifogad med apparaten.

Haier

2023 Version A

0060534356

Innehållsförteckning Säkerhetsinformation 562 Avsedd användning 563 Produktbeskrivning 567 Kontrollpanel 568 Användning 576 Utrustning 580 Råd för energibesparing 581 Felsökning 584 Installation 592 Tekniska data 598 Kundservice

Före första användning 558

Installation 558

Daglig användning 559

Justering av kylskåpets temperatur 569

Justering av frysens temperatur 569

Justering av temperaturen i "Zone" 569

Funktionen "Super-Cool" 570

Funktionen "Super-Frz" 571

Mer information om förvaring finns i bruksanvisningen.
