102 | Dansk 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 103 Thursday, February 8, 2007 8:55 AM Skæring i sten Arbejdsvejledning f Vær forsigtig, når der skal slidses i bærende vægge, se afsnit „Statiske forskrifter “. f Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt. f Belast ikke el-værktøjet så meget, at det standser. f Slibe- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af. f El-værktøjet må kun benyttes til tørskæring/tørslibning. Sten skal helst skæres igennem med en en diamantskæreskive. Opsugningskappen til skæring skal anvendes med føringsslæde 20, så skiven ikke kan beskadiges. Brug altid el-værktøjet med støvopsugning og brug desuden en støvbeskyttelsesmaske. Støvsugeren skal være godkendt til opsugning af stenstøv. Bosch tilbyder egnede støvsugere. Skrubslibning f Anvend aldrig skæreskiver til skrubslibning. Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og el-værktøjet efterlader ingen riller på emnet. Lamelslibeskive Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler. Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibeskiver. Skæring i metal f Anvend til skæring af metal altid beskyttelseskappen til skæring 13. Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæreskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer. Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden. El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet. Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst. 1 609 929 L00 • 8.2.07 f Anvend til skæring i sten altid opsugningskappen til skæring med føringsslæder 20. Tænd for el-værktøjet og anbring den forreste del af føringsslæden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes. Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og lad diamantskæreskiven afkøle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamant-skæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser. Statiske forskrifter Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land. Disse forskrifter skal ubetinget overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes. Dansk | 103 OBJ_BUCH-340-001.book Page 104 Thursday, February 8, 2007 8:55 AM Vedligeholdelse og service Vedligeholdelse og rengøring f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. f Ved ekstreme brugsbetingelser kan ledende støv aflejre sig inde i el-værktøjet i forbindelse med bearbejdning af metaller. El-værktøjets beskyttelsesisolering kan forringes. I sådanne tilfælde anbefales det et bruge et stationært udsugningsanlæg, udblæse ventilationsåbningerne med regelmæssige mellemrum og tilkoble en fejlstrømbeskyttelseskontakt (FI-kontakt). Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Boschelektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Service og kunderådgivning Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com Bosch Service Center for el-værktøj Telegrafvej 3 2750 Ballerup ✆ Service: . . . . . . . . . . . . . . . . . . . . +45 44 89 88 55 Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . +45 44 89 87 55 ✆ Teknisk vejledning: . . . . . . . . . . . +45 44 89 88 56 ✆ Den direkte linje: . . . . . . . . . . . . . +45 44 68 35 60 Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. 104 | Dansk 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 105 Thursday, February 8, 2007 8:55 AM Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

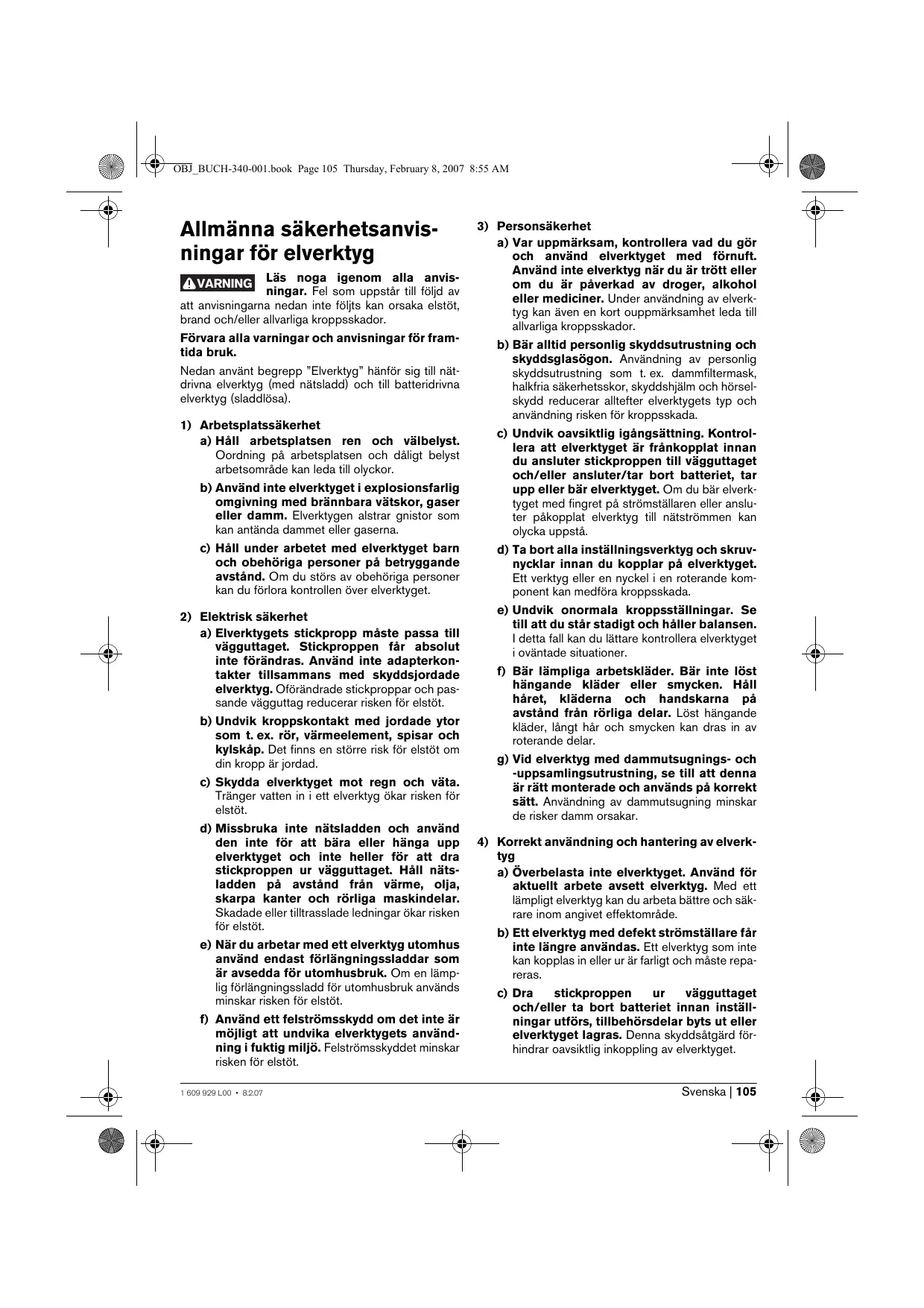

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt. 1 609 929 L00 • 8.2.07 e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Svenska | 105 OBJ_BUCH-340-001.book Page 106 Thursday, February 8, 2007 8:55 AM d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. f Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut. f Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. f Slipskivor, flänsar, sliprondeller och annat tillbehör måste passa exakt på elverktygets slipspindel. Insatsverktyg som inte exakt passar till elverktygets slipspindel roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. f Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned kontrollera om skada uppstått eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning. Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med stålborste, polering och kapslipning. f Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. f Detta elverktyg kan användas som slipmaskin med slipskiva, slippapper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarliga personskador. f Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sign inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet. f Detta elverktyg är inte lämpligt för polering. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och kroppsskador uppstå. f Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. Verktygsspecifika säkerhetsanvisningar f Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning. 106 | Svenska 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 107 Thursday, February 8, 2007 8:55 AM f Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot det roterande insatsverktyget. f Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. f Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. f Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. f Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet. f Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt. Varning för bakslag f Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället. Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid inklämningsstället. Härvid kan slivskivor även brista. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. f Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. f Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. f Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället. 1 609 929 L00 • 8.2.07 f Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. f Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget. Speciella varningar för slipning och kapslipning f Använd alltid det sprängskydd som är avsett för aktuell slipkropp. Sprängskyddet måste monteras ordentligt på tryckluftverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken från eller tillfällig kontakt med slipkroppen. f Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt tryckluftverktyg kan inte på betryggande sätt skyddas och är därför farliga. f Slipkroppar får användas endast för rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. f För vald slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. f Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka. Andra speciella säkerhetsanvisningar för kapslipning f Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott. f Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. Svenska | 107 OBJ_BUCH-340-001.book Page 108 Thursday, February 8, 2007 8:55 AM f Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. f Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. f För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspåret och vid kanten. f Var speciellt försiktig vid ”fickkapning” i dolda områden som t. ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag. Speciella säkerhetsanvisningar för sandpappersslipning f Använd inte för stora slippapper, se tillverkarens uppgifter om slippapperets storlek. Slippapper som står ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag. Speciella säkerhetsanvisningar för arbeten med trådborstar f Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. f När sprängskydd används bör man se till att sprängskyddet och trådborsten inte berör varandra. Tallriks- och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka. Extra säkerhetsanvisningar Bär skyddsglasögon. f Använd alltid den skyddsutrustning som föreskrivs för aktuellt arbete. Skyddsanordningar som inte är lämpliga för aktuell användning kan inte skärma slipkroppen till den grad det behövs. f Använd dammutsugning vid bearbetning av sten. Dammsugaren måste vara godkänd för utsugning av stendamm. Dessa anordningar reducerar riskerna i samband med damm. f Använd en styrsläde vid kapning av sten. Utan sidstyrning kan kapskivan haka fast och orsaka bakslag. f Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. f Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande. f Vidta skyddsåtgärder om risk finns för att hälsovådligt, brännbart eller explosivt damm uppstår under arbetet. Till exempel: Vissa damm klassificeras som cancerframkallande ämnen. Använd en dammfiltermask och om möjligt damm-/ spånutsugning. f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. f Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt. 108 | Svenska 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 109 Thursday, February 8, 2007 8:55 AM Ändamålsenlig användning Elverktyget är avsett för kapning, grovslipning och borstning av material i metall och sten utan användning av vatten. För kapning av metall ska ett speciellt sprängskydd (tillbehör) användas. För kapning av sten måste en speciell sugkåpa med styrslid (tillbehör) användas. Med godkända slipverktyg kan elverktyget användas för slipning med sandpapper. Tekniska data Vinkelslip Produktnummer Upptagen märkeffekt Avgiven effekt Tomgångsvarvtal GWS ... PROFESSIONAL

min-1 max. slipskivsdiameter Slipspindelgänga Bakslagsfrånkoppling Skydd mot oavsiktlig återstart Startströmsbegränsning Konstantelektronik Varvtalsförval Vikt enligt EPTA-Procedure 01/2003 Skyddsklass 8-115 8-125 10-125 H20 ...

1,9 /II 1,9 /II 2,1 /II 2,0 /II 2,0 /II Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Vinkelslip Produktnummer Upptagen märkeffekt Avgiven effekt Tomgångsvarvtal max. slipskivsdiameter Slipspindelgänga Bakslagsfrånkoppling Skydd mot oavsiktlig återstart Startströmsbegränsning Konstantelektronik Varvtalsförval Vikt enligt EPTA-Procedure 01/2003 Skyddsklass GWS ... PROFESSIONAL

2,3 /II Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. 1 609 929 L00 • 8.2.07 Svenska | 109 OBJ_BUCH-340-001.book Page 110 Thursday, February 8, 2007 8:55 AM Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Upplåsningsspak för sprängskydd 2 Spindellåsknapp 3 Ställratt varvtalsförval.

(GWS 11-125 CIE/GWS 14-125 CIE/

GWS 14-125 CIT) 4 Strömställare Till/Från 5 Stödhandtag 6 Slipspindel 7 Sugkåpa för slipning* 8 Stödfläns med O-ring 9 Hårdmetallkoppskiva* 10 Spännmutter 11 Snabbspännmutter 12 Sprängskydd för slipning 13 Sprängskydd för kapning* 14 Slip-/kapskiva* 15 Handskydd* 16 Gummisliprondell*

Slippapper* Rundmutter* Koppborste* Sugkåpa för kapning med styrslid* Diamantkapskiva* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte standardleveransen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60745 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

17.01.2007, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen Buller-/vibrationsdata Mätvärdena har bestämts baserande på EN 60745. 3 601 ... H20 ... H22 ... H29 ... H27 ... H23 ... H21 ... H24 ... H25 ... H26 ... Verktygets A-vägda ljudnivå är i typiska fall dB(A)

Ljudtrycksnivå dB(A)

Onoggrannhet K= Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Ytslipning (skrubbning): Vibrationsemissionsvärde ah m/s2 5,5 8,5 7,0 2,0 2,0 2,0 onoggrannhet K= m/s2 Slipning med slipblad: 3,0 3,0 3,0 Vibrationsemissionsvärde ah m/s2 1,5 1,5 1,5 onoggrannhet K= m/s2 Den vibrationsnivå som anges dessa anvisningar har uppmätts enligt

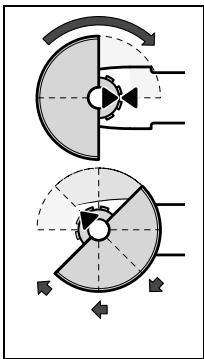

stanVARNING dardiserad mätmetod och kan användas för verktygsjämförelse. Vibrationsnivån förändras alltefter elverktygets användning och kan i många fall överskrida de värden som anges i dessa anvisningar. Den belastning som vibrationerna orsakar kan underskattas om elverktyget regelbundet används på sådant sätt. Anvisning: Ta även hänsyn till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp när en exakt värdering av vibrationsbelastningen utförs under en bestämd tidsperiod. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden. 110 | Svenska 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 111 Thursday, February 8, 2007 8:55 AM Montage Stödhandtag Montering av skyddsutrustning f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Sprängskydd för slipning Sätt upp sprängskyddet 12 på spindelhalsen som figuren visar. Sprängskyddets triangelnockar måste ligga mot respektive markeringar på växelhuvudet. Tryck fast sprängskyddet 12 på spindelhalsen tills sprängskyddets fläns ligger an mot elverktygets fläns och vrid sedan sprängskyddet tills det hörbart snäpper fast. f Använd alltid elverktyget med stödhandtag Skruva fast stödhandtaget 5 i relation till arbetssätt till höger eller vänster om växelhuset. Vibrationsdämpande stödhantag Det vibrationsdämpande stödhandtaget medger ett bekvämt och säkert arbete med låga vibrationer. f Tilläggshandtaget får inte förändras. Ett skadat stödhandtag får inte längre användas. Handskydd f För arbeten med gummisliprondellen 16 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 15 monteras. Fäst handskyddet 15 med stödhandtaget 5. Anpassa sprängskyddet 12 till den ställning arbetet kräver. Tryck upplåsningsspaken 1 uppåt och vrid sprängskyddet 12 till önskat läge. Montering av slipverktyg f Ställ in sprängskyddet 12 så att gnistor inte sprutas mot användaren. f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Att vrida sprängskyddet 12 får endast vara möjligt när upplåsningsspaken 1 påverkats! I annat fall får elverktyget absolut inte längre användas och måste lämnas in till kundservicen för kontroll. f Slip- och kapskivorna blir under arbetet mycket heta; berör inte dessa innan de svalnat. Anvisning: Kodnockarna på sprängskyddet 12 garanterar att endast det sprängskydd kan monteras som passar till elverktyget. Tryck för fastspänning och lossning av slipverktyg spindellåsknappen 2 för blockering av slipspindeln. Sprängskydd för kapning f För kapning av metall använd alltid sprängskyddet för kapning 13. f För kapning av sten använd alltid sugkåpan för kapning med styrslid 20. Sprängskyddet för kapning 13 monteras på samma sätt som sprängskyddet för slipning 12. Sugkåpa för slipning För uppsamling av dammet vid slipning av färg, lack och plast med hårdmetallkoppskivor 9 eller gummisliprondeller 16 med slippapper 17 kan utsugningshuven 7 användas. Utsugningshuven 7 får inte användas vid bearbetning av metall. Till utsugningshuven 7 kan en lämplig Bosch dammsugare anslutas. Utsugningshuven 7 är monterad som sprängskyddet

12. Borstkransen kan bytas ut.

1 609 929 L00 • 8.2.07 Rengör slipspindeln 6 och alla delar som skall monteras. f Tryck ned spindellåsknappen endast när slipspindeln står stilla. I annat fall kan elverktyget skadas. Slip-/kapskiva Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödflänsen. Använd inte reducerstycken eller adapter. Kontrollera vid användning av diamantkapskivor att rotationspilen på diamantkapskivan och elverktygets rotation överensstämmer (se rotationspil på växelhuset). Ordningsföljden vid montering visas på grafiksidan. För infästning av slip-/kapskivan skruva upp spännmuttern 10 och dra sedan fast den med tvåstiftsnyckeln, se avsnittet ”Snabbspännmutter”. f Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar. Svenska | 111 OBJ_BUCH-340-001.book Page 112 Thursday, February 8, 2007 8:55 AM En ordentligt fastspänd och oskadad snabbspännmutter kan för hand s när den räfflade ringen vrids moturs. Lossa aldrig en hårtsittande snabbspännmutter med tång utan använd tvåstiftsnyckeln. Lägg an tvåstiftsnyckeln som bilden visar. I stödflänsen 8 finns kring centreransatsen en plastdel (O-ring) insatt. Om O-ringen saknas eller är skadad måste måste den ovillkorligen ersättas (objektnummer 1 600 210 039) innan stödflänsen 8 monteras. Lamellslipskiva f För arbeten med gummisliprondellen 16 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 15 monteras. Gummisliprondell f För arbeten med gummisliprondellen 16 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 15 monteras. Tillåtna slipverktyg Alla de slipverktyg som anges i denna bruksanvisning kan användas. Ordningsföljden vid montering visas på grafiksidan. Det tillåtna varvtalet [min-1] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst motsvara uppgifterna i tabellen nedan. Skruva på rundmuttern 18 och dra fast med tvåstiftsnyckeln. Beakta därför tillåtna varvtal resp. periferihastigheter på slipverktygets etikett. Koppborste/skivborste max [mm] f För arbeten med gummisliprondellen 16 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 15 monteras. Ordningsföljden vid montering visas på grafiksidan. Koppborsten/skivborsten måste kunna skruvas upp på slipspindeln så långt att den ligger stadigt an mot slipspindelflänsen vid ändan på slipspindelgängan. Spänn fast koppborsten/skivborsten med fast skruvnyckel.

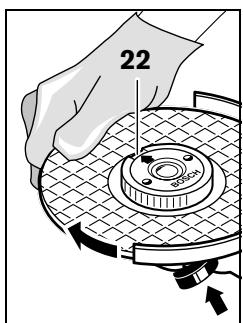

Snabbspännmutter För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg kan i stället för spännmuttern 10 snabbspännmuttern 11 användas. f Snabbspännmuttern 11 får endast användas för slip- och kapskivor. Använd endast felfri, oskadad snabbspännmutter 11. Se vid påskruvning till att texten på snabbspännmuttern 11 inte ligger mot slipskivan; pilen måste vara riktad mot indexmärket 22.

112 | Svenska Tryck på spindelns låsknapp 2 för låsning av slipspindeln. För åtdragning snabbspännmuttern vrid slipskivan kraftigt medurs.

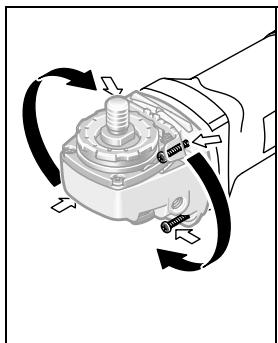

Svängning av växelhuvudet f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Du kan vrida växelhuvudet i steg om 90°. Detta medger att strömställaren kan ställas i ett för hanteringen gynnsamt läge, t. ex. för kapning med sugkåpa och styrslid 20/kapslipbord eller för vänsterhänta. 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 113 Thursday, February 8, 2007 8:55 AM Skruva helt bort de 4 skruvarna. Sväng växelhuvudet försiktigt utan att ta bort det från huset till önskat läge. Dra åter fast de 4 skruvarna. Drift Bakslagsfrånkoppling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Vid en plötsligt varvtalsminskning t. ex. blockering i kapningsspåret bryts strömtillförseln till motorn. För återstart ställ strömställaren Till/Från 4 i frånkopplingsläge och koppla på nytt på elverktyget. Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V. När elverktyget används på mobila generatorer som inte förfogar över tillräckliga effektreserver eller som saknar lämplig spänningsreglering med startströmsförstärkning kan effektförlust eller otypiskt beteende uppstå vid inkoppling. Kontrollera att generatorn är lämplig för aktuell användning. In- och urkoppling Skjut för inkoppling av elverktyget strömställaren Till/Från 4 framåt. För att spärra strömställare Till/Från 4 tryck ned strömställaren Till/Från 4 framtill tills den snäpper fast. För elverktygets frånkoppling släpp strömställaren Till/Från 4 eller om den är låst tryck helt kort baktill på strömställaren Till/Från 4 och släpp den igen. f Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Provkör minst under 1 minut utan belastning. Använd inte skadade, orunda eller vibrerande slipverktyg. Skadade slipverktyg kan spricka och orsaka personskada. Skydd mot oavsiktlig återstart

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott. För återstart ställ strömställaren Till/Från 4 i frånkopplingsläge och koppla på nytt på elverktyget. Startströmsbegränsning

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därför kan en 16 A säkring användas. Konstantelektronik

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även på tomgång och under belastning och garanterar en jämn arbetseffekt. Varvtalsförval (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT) Med ställratten varvtalsförval 3 kan önskat varvtal väljas även under drift. Värdena i tabellen nedan är riktvärden. Material Användning Insatsverktyg Ställrattens 3 läge Metall Avlägsna färg Slippapper 2–3 Trä, metall Borsta, avlägsna rost Koppborste, slippapper

Sten Kapning Kapskiva och styrsläde (kapning av sten tilllåten endast med styrsläde)

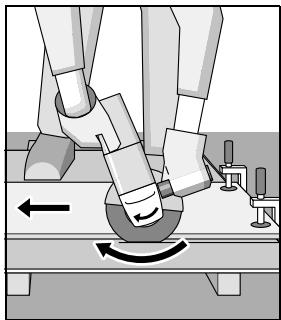

1 609 929 L00 • 8.2.07 Svenska | 113 OBJ_BUCH-340-001.book Page 114 Thursday, February 8, 2007 8:55 AM Använd elverktyget endast med dammutsugning och bär dessutom en dammfiltermask. Arbetsanvisningar f Var försiktig vid spårning i bärande väggar, se stycket ”Statiska anvisningar ”. f Spänn fast arbetsstycket om det inte ligger stadigt på grund av egen vikt. f Belasta inte elverktyget till den grad att det stannar. f Slip- och kapskivorna blir under arbetet mycket heta; berör inte dessa innan de svalnat. Skruppning Dammsugaren måste vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga stendammsugare. Koppla på elverktyget och lägg an det med styrslädens främre del mot arbetsstycket. Mata fram elverktyget med måttlig och en till materialet anpassad hastighet. f Använd aldrig kapskivor för skrubbning. Vid skrubbning kan bästa arbetsresultat uppnås vid en inställningsvinkel på 30° till 40°. Förflytta elverktyget med måttligt tryck fram och tillbaka. Härvid blir arbetsstycket inte för hett, missfärgas inte och det bildas inte heller spår. Lamellslipskiva Med lamellslipskiva (tillbehör) kan även kupiga ytor och profiler bearbetas. Lamellslipskivorna har en betydligt längre livslängd, lägre ljudnivå och lägre sliptemperaturer än vanliga slipskivor. Kapning av metall f För kapning av metall använd alltid sprängskyddet för kapning 13. Vid kapslipning mata fram elverktyget med måttlig och en till materialet anpassad hastighet. Tryck inte mot kapskivan, den får inte heller snedställas eller oscilleras. Bromsa inte upp kapskivor med tryck från sidan. Tydligt reducerad slipeffekt och en gnistbildning runtom skivan är tecken på att diamantkapskivan förlorat skärpan. Genom korta skär i nötande material, t. ex. kalksandsten, kan diamantkapskivan åter skärpas. Statiska anvisningar Spår i bärande väggar bör utföras enligt standard DIN 1053 del 1 eller landsspecifika bestämmelser. Dessa föreskrifter ska följas. Planera kapsnitten i samråd med ansvarig fackman för statik, arkitekt eller entreprenör innan arbetet påbörjas. Elverktyget ska alltid föras i matningsriktningen. I annat fall finns risk för att det okontrollerat trycks ur skärspåret. Underhåll och service Vid kapning av profiler och fyrkantsrör lägg an kapskiven vid det minsta tvärsnittet. f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Kapning av sten f För kapning av sten använd alltid sugkåpan för kapning med styrslid 20. f Elverktyget får användas endast för torrskärning/torrslipning. Använd för kapning av stenmaterial lämpligast en diamantkapskiva. Som säkerhet mot snedställning måste sugkåpan för kapning med styrslid 20 användas. 114 | Svenska När mycket hårda material bearbetas som t. ex. betong med hög kiselhalt kan diamantkapskivan överhettas och skadas. En gnistkrans som roterar kring diamantkapskivan är ett tydligt tecken på överhettning. Avbryt i detta fall kapningen och låt diamantkapskivan för avkylning en kort stund gå på tomgång med högsta varvtal. Underhåll och rengöring f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. f Under extrema förhållanden kan vid arbete i metall strömledande damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras. Rekommendationen för sådana fall är att använda en stationär utsugningsanläggning, ofta blåsa rent ventilationsöppningarna och koppla
