BRUGSANVISNING GWS 14-125 CIT BOSCH

Metaal doorslijpen Tips voor de werkzaamheden f Voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte „Bouwkundige aspecten ”. f Gebruik voor het doorslijpen van metaal altijd de beschermkap voor doorslijpen 13. f Span het werkstuk in als het niet door het eigen gewicht stabiel ligt. Werk bij het doorslijpen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de doorslijpschijf uit, houdt deze niet schuin en laat de schijf niet oscilleren. f Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt. Rem uitlopende doorslijpschijven niet af door er aan de zijkant tegen te drukken. f Slijp- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze niet aan voordat ze zijn afgekoeld. Met het elektrische gereedschap moet altijd tegenlopend worden geslepen. Anders bestaat het gevaar dat machine ongecontroleerd uit de zaaglijn wordt geduwd. Afbramen f Gebruik nooit doorslijpschijven afbraamwerkzaamheden. voor Met een werkhoek van 30° tot 40° krijgt u bij het afbramen het beste werkresultaat. Beweeg het elektrische gereedschap met matige druk heen en weer. Het werkstuk wordt dan niet te heet, verkleurt niet en krijgt geen groeven. Lamellenschijf Met de lamellenschijf (toebehoren) kunt u ook gebogen oppervlakken en profielen bewerken. Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan traditionele slijpschijven. 92 | Nederlands Profielen en vierkantbuizen kunt u het best bij de kleinste diameter doorslijpen. Steen doorslijpen f Gebruik voor het doorslijpen van steen altijd de afzuigkap voor doorslijpen met geleidingsslede 20. f Het elektrische gereedschap mag alleen worden gebruik voor droog doorslijpen en droog schuren. 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 93 Thursday, February 8, 2007 8:55 AM Gebruik voor het doorslijpen van steen bij voorkeur een diamantdoorslijpschijf. Als beveiliging tegen schuin wegdraaien moet de afzuigkap voor doorslijpen met geleidingsslede 20 worden gebruikt. Gebruik het elektrische gereedschap alleen met stofafzuiging en draag bovendien een stofmasker. De stofzuiger moet zijn goedgekeurd voor het zuigen van steenstof. Bosch levert geschikte stofzuigers. Schakel het elektrische gereedschap in en plaats het met het voorste deel van de geleideslede op het werkstuk. Duw het elektrische gereedschap verder met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Bij het doorslijpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan. Onderbreek in dit geval het doorslijpen en laat de diamantdoorslijpschijf bij maximaal toerental korte tijd onbelast lopen om deze te laten afkoelen. Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. U kunt deze weer scherp maken door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen. Bouwkundige aspecten Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen. Deze voorschriften moeten beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of met de leiding belaste bouwopzichter. Onderhoud en service Onderhoud en reiniging f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. 1 609 929 L00 • 8.2.07 f Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijke gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Technische dienst en klantenservice Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 54 Fax . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 94 E-mail: Gereedschappen@nl.bosch.com België en Luxemburg ✆ . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65 Fax . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75 E-mail: Outillage.Gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. Nederlands | 93 OBJ_BUCH-340-001.book Page 94 Thursday, February 8, 2007 8:55 AM Generelle advarselshenvisninger for el-værktøj ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

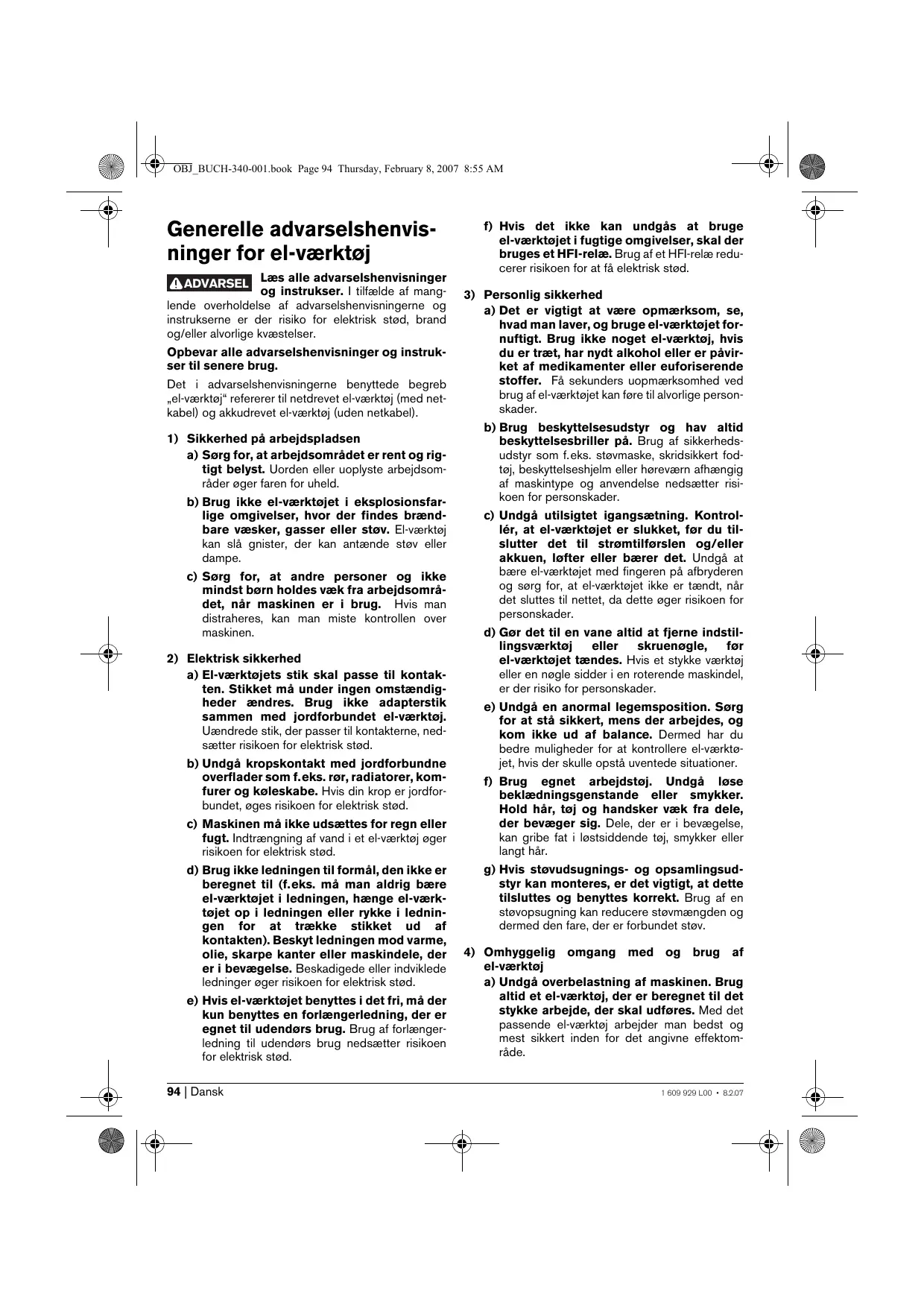

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. 94 | Dansk f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af

el-værktøj a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 95 Thursday, February 8, 2007 8:55 AM b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. f Dette el-værktøj er ikke egnet til polering. Anvendelse af el-værktøjet til formål, det ikke er beregnet til, er forbundet med farer og kvæstelser. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. f Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Værktøjsspecifikke sikkerhedsinstrukser Fælles advarselshenvisninger til slibning, sandpapirslibning, arbejde med trådbørster og skærearbejde f Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste og skæremaskine. Læs og overhold alle advarsler, instrukser, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæstet alvorligt. 1 609 929 L00 • 8.2.07 f Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt eller flyve omkring. f Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målt indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt. f Slibeskiver, flanger, slibebagskiver eller andet tilbehør skal passe nøjagtigt til slibespindlen på dit el-værktøj. Indsatsværktøj, der ikke passer nøjagtigt på el-værktøjets slibespindel, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen. f Brug ikke el-værktøjet, hvis det er beskadiget. Kontrollér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lad el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid. f Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjenene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. f Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde. Dansk | 95 OBJ_BUCH-340-001.book Page 96 Thursday, February 8, 2007 8:55 AM f Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. f Hold netkablet væk fra roterende indsatsværktøj. Taber du kontrollen over el-værktøjet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. f Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme kontakt med fralægningsfladen, hvorved du kan tabe kontrollen over el-værktøjet. f Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. f Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. f Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer. f Brug ikke indsatsværktøj, der transporterer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød. Tilbageslag og tilsvarende advarsler f Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj (slibemaskine, slibebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastsættelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende. f Hold godt fast i el-værktøjet og sørg for at både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmo96 | Dansk menterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger. f Sørg for at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. f Undgå at din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver el-værktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet. f Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Forhindre at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller tilbageslag. f Brug ikke kædesavklinger eller tandede savklinger. Sådant indsatsværktøj fører hyppigt til tilbageslag eller at man taber kontrollen over el-værktøjet. Særlige advarselshenvisninger til slibning og skærearbejde f Anvend altid beskyttelseskappen, der er beregnet til den anvendte type slibeskiver/slibestifter. Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der nås max. sikkerhed, dvs. at den mindst mulige del af slibeskiven skal pege hen imod betjeningspersonen. Beskyttelseskappen skal beskytte betjeningspersonen mod brudstykker og tilfældig kontakt med slibeskiven/slibestiften. f Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit el-værktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeskiver/slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre. f Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges. f Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og forringer således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger for andre slibeskiver. f Brug ikke slidte slibeskiver, der passer til større el-værktøj. Slibeskiver til større el-værktøj kan brække, da de ikke er egnet til de højere omdrejningstal, som småt el-værktøj arbejder med. 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 97 Thursday, February 8, 2007 8:55 AM Yderligere særlige advarselshenvisninger til skærearbejde f Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften. f Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan el-værktøjets roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag. f Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes el-værktøjet og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen. f Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. f Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. f Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft. Ekstra advarselshenvisinnger Brug sikkerhedsbriller. f Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. f Anvend altid beskyttelsesudstyr, der er foreskrevet til det pågældende arbejde. Beskyttelsesudstyr, der ikke er egnet til det enkelte arbejde, kan ikke afskærme slibebladet tilstrækkeligt. f Brug en støvopsugning til bearbejdning af sten. Støvsugeren skal være godkendt til opsugning af stenstøv. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv. f Brug en føringsslæde til skæring i sten. Uden sideskinne kan skæreskiven komme til at sidde i klemme og forårsage et tilbageslag. f Vær særlig forsigtig ved „lommesnit“ i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande. f Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Særlige advarselshenvisninger til sandpapirslibning f Bearbejd ikke asbestholdigt Asbest er kræftfremkaldende. f Anvend ikke overdimensioneret slibepapir, men læs og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af slibepapirerne eller til tilbageslag. Særlige advarselshenvisninger i forbindelse med arbejde med trådbørster f Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug. Overbelast ikke trådene med et for stort tryk. Vækflyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden. 1 609 929 L00 • 8.2.07 f Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. materiale. f Træf de nødvendige foranstaltninger, hvis sundhedsskadeligt, brændbart eller eksplosivt støv kan opstå under arbejdet. F.eks.: Noget støv kan være kræftfremkaldende. Brug en støvbeskyttelsesmaske samt en støv-/spåneopsugning, hvis en sådan kan tilsluttes. f Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. f El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød. Dansk | 97 OBJ_BUCH-340-001.book Page 98 Thursday, February 8, 2007 8:55 AM Funktionsbeskrivelse Beregnet anvendelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen. El-værktøjet er beregnet til at skære, skruppe og børste metal- og stenmaterialer uden brug af vand. Til skæring af metal er der brug for en speciel beskyttelseskappe (tilbehør). Til skæring af sten er der brug for en speciel opsugningskappe med føringsslæder (tilbehør). Med tilladt slibeværktøj kan el-værktøjet anvendes til sandpapirslibning. Tekniske data Vinkelsliber Typenummer Nominel optagen effekt Afgiven effekt Omdrejningstal, ubelastet GWS ... PROFESSIONAL

min-1 max. slibeskivediameter Slibespindelgevind Tilbageslagsfrakobling Elektrisk beskyttelse mod genindkobling Startstømsbegrænsning Konstantelektronik Indstilling af omdrejningstal Vægt svarer til EPTA-Procedure 01/2003 Beskyttelsesklasse

1,9 /II 1,9 /II 2,1 /II 2,0 /II 2,0 /II Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. Vinkelsliber Typenummer Nominel optagen effekt Afgiven effekt Omdrejningstal, ubelastet max. slibeskivediameter Slibespindelgevind Tilbageslagsfrakobling Elektrisk beskyttelse mod genindkobling Startstømsbegrænsning Konstantelektronik Indstilling af omdrejningstal Vægt svarer til EPTA-Procedure 01/2003 Beskyttelsesklasse GWS ... PROFESSIONAL

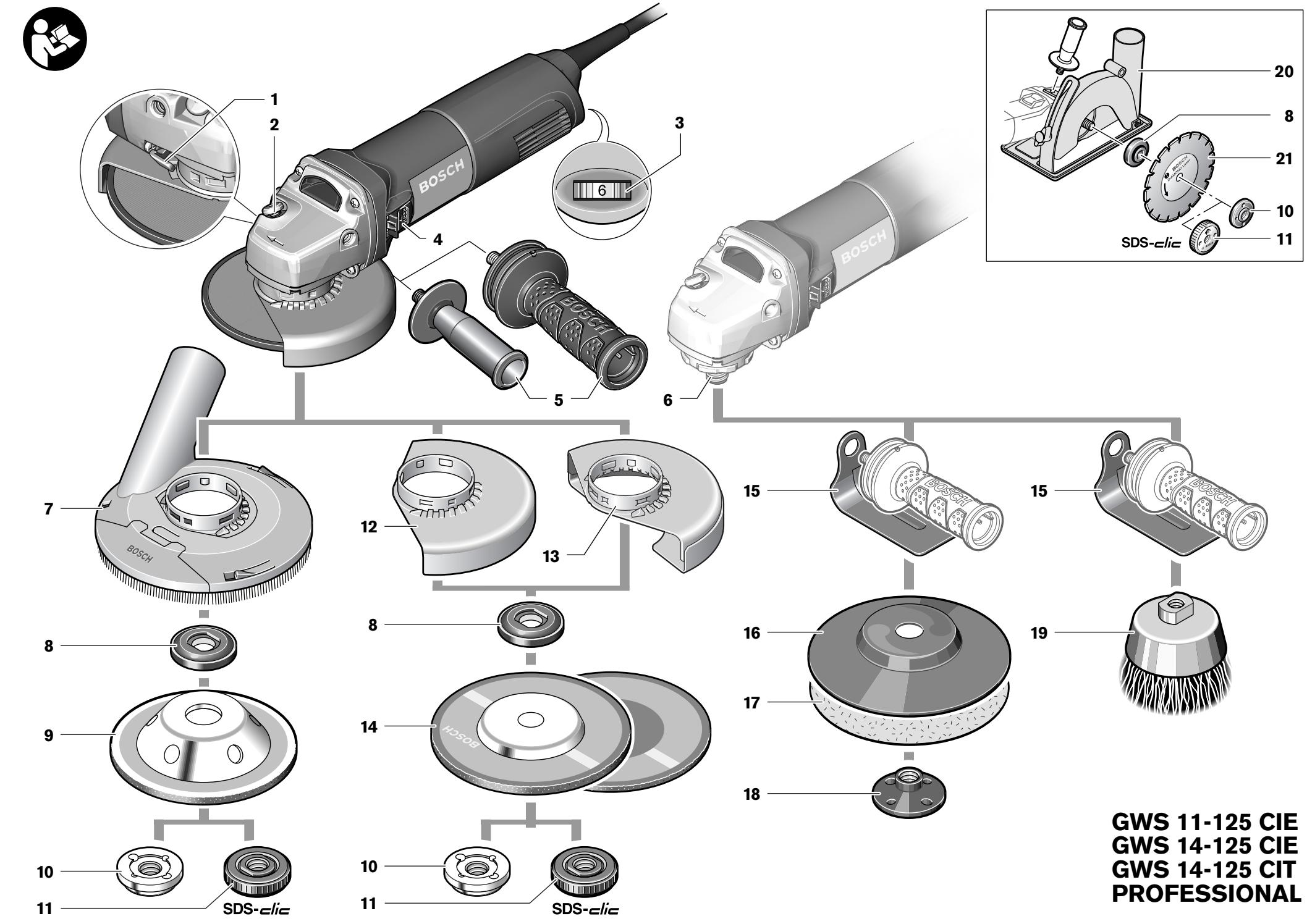

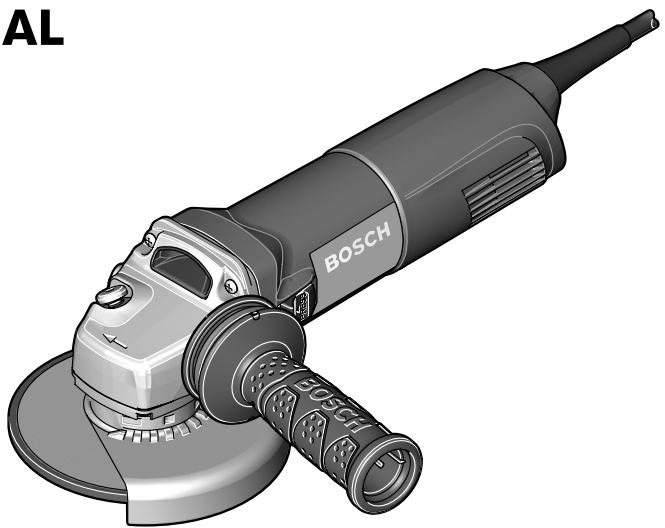

2,3 /II Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. 98 | Dansk 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 99 Thursday, February 8, 2007 8:55 AM Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Sikkerhedsarm til beskyttelseskappe 2 Spindel-låsetaste 3 Indstillingshjul omdrejningstal

(GWS 11-125 CIE/GWS 14-125 CIE/

GWS 14-125 CIT) 4 Start-stop-kontakt 5 Ekstrahåndtag 6 Slibespindel 7 Opsugningskappe til slibning* 8 Holdeflange med O-ring 9 Hårdmetal-kopskive* 10 Spændemøtrik 11 Lynspændemøtrik 12 Beskyttelseskappe til slibning 13 Beskyttelseskappe til skæring* 14 Slibe-/skæreskive* 15 Håndbeskyttelse*

Gummibagskive* Slibeblad* Rundmøtrik* Kopbørste* Opsugningskappe til skæring med føringsslæder* Diamant-skæreskive* *Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen. Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 89/336/EØF, 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

17.01.2007, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen Støj-/vibrationsinformation Måleværdier er beregnet iht. EN 60745. 3 601 ... H20 ... H22 ... H29 ... H27 ... H23 ... H21 ... H24 ... H25 ... H26 ... Værktøjets A-vurderede lydtrykniveau er typisk dB (A)

Lydtrykniveau dB (A)

Usikkerhed K= Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Overfladeslibning (skrubning): Vibrationseksponering ah m/s2 5,5 8,5 7,0 2,0 2,0 2,0 usikkerhed K= m/s2 Slibning med slibeblad: 3,0 3,0 3,0 Vibrationseksponering ah m/s2 1,5 1,5 1,5 usikkerhed K= m/s2 ADVARSEL Det svingningsniveau, der angives i disse instrukser, er blevet målt iht. en måleproces, der er standardiseret i EN 60745, og kan bruges til en sammenligning af maskinene. Svingningsniveauet ændrer sig iht. el-værktøjets brug og kan i nogle tilfælde ligge over den værdi, der er angivet i disse instrukser. Svingningsbelastningen kan evt. undervurderes, hvis el-værktøjet bruges på en sådan måde med regelmæssige mellemrum. Bemærk: For nøjagtigt at kunne vurdere svingningsbelastningen i et bestemt arbejdstidsrum bør man også tage højde for de tider, hvor maskinen er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. 1 609 929 L00 • 8.2.07 Dansk | 99 OBJ_BUCH-340-001.book Page 100 Thursday, February 8, 2007 8:55 AM Montering Ekstrahåndtag f Brug altid el-værktøjet med ekstrahåndtaget

Montering af beskyttelsesanordninger f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Beskyttelseskappe til slibning Sæt beskyttelseskappen 12 på spidelhalsen som vist på billedet. Trekantmarkeringerne på beskyttelseskappen skal være i overensstemmelse med de tilsvarende markeringer på gearholdet. Tryk beskyttelseskappen 12 på spindelhalsen, til kanten på beskyttelseskappen sidder på el-værktøjets flange, og drej beskyttelseskappen, til den går hørbart i indgreb. Tilpas beskytteleskappens position 12 i forhold til arbejdets krav. Tryk sikkerhedsarmen 1 opad og drej beskyttelseskappen 12 i den ønskede position. f Indstil beskyttelseskappen 12 på en sådan måde, at brugeren ikke udsættes for gnistregn. f Beskyttelseskappen 12 må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1! Ellers skal el-værktøjet tages ud af brug og sendes til et autoriseret serviceværksted. Bemærk: Kodelåsene på beskyttelseskappen 12 sikrer, at el-værktøjet kun kan forsynes med en beskyttelseskappe, som passer til el-værktøjet. Beskyttelseskappe til skæring f Anvend til skæring af metal altid beskyttelseskappen til skæring 13. f Anvend til skæring i sten altid opsugningskappen til skæring med føringsslæder 20. Beskyttelseskappen til skæring 13 monteres lige som beskyttelseskappen til slibning 12. Opsugningskappe til slibning Til støvfattig slibning af farver, lakker og plast i forbindelse med hårdmetal-kopskive 9 eller gummibagskiven 16 med slibeblad 17 kan du bruge opsugningskappen 7. Opsugningskappen 7 er ikke beregnet til bearbejdning af metal. Opsugningskappen 7 kan forbindes med en egnet Bosch-støvsuger. Opsugningskappen 7 monteres lige som beskyttelseskappen 12. Børstekransen kan udskiftes. 100 | Dansk Skru ekstrahåndtaget 5 ind i gearhovedet på højre eller venstre side afhængigt af, hvilket arbejde skal udføres. Vibrationsdæmpende ekstrahåndtag Det vibrationsdæmpende ekstrahåndgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau. f Udfør ikke ændringer på ekstrahåndtaget. Brug ikke et beskadiget ekstrahåndtag. Håndbeskyttelse f Montér til arbejde med gummibagskiven 16 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 15. Fastgør håndbeskyttelsen 15 med ekstrahåndtaget 5. Montering af slibeværktøj f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f Slibe- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af. Rengør slibespindlen 6 og alle dele, der skal monteres. Tryk til fastspænding og løsning af slibeværktøjet på spindel-låsetasten 2 for at justere slibespindlen. f Aktivér kun spindellåsetasten, når slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget. Slibe-/skæreskive Overhold målene på slibeværktøjet. Huldiameteren skal passe til holdeflangen. Brug hverken adaptere eller reduktionsstykker. Bruges diamant-skæreskiver, skal man være opmærksom på, at drejeretningspilen på diamant-skæreskiven og el-værktøjets drejeretning stemmer overens (se drejeretningspil på gearhoved). Monteringens rækkefølge ses på den grafiske side. Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken 10 og spænde den igen med tapnøglen, se afsnit „Lynspændemøtrik“. f Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og at det kan bevæges frit, før el-værktøjet tændes. Sørg for, at slibeværktøjet ikke rager imod beskyttelseskappen eller andre dele. 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 101 Thursday, February 8, 2007 8:55 AM En korrekt fastgjort, ubeskadiget lynspændemøtrik løsnes ved at dreje fingerringen mod venstre. Løsne aldrig en fastsiddende lynspændemøtrik med en tang, men derimod med tapnøglen. Anbring tapnøglen som vist på billedet. Holdeflangen 8 er forsynet med en kunststofdel (O-ring) i midterkanten. Mangler O-ringen eller er den beskadiget, skal den ubetinget erstattes (best.nr. 1 600 210 039), før holdeflangen 8 monteres. Lamelslibeskive f Montér til arbejde med gummibagskiven 16 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 15. Gummi-slibeskive f Montér til arbejde med gummibagskiven 16 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 15. Monteringens rækkefølge ses på den grafiske side. Skru den runde møtrik 18 på og spænd den med tapnøglen. Tilladt slibeværktøj Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne betjeningsvejledning. Det tilladte omdrejningstal [min-1] eller omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til angivelserne i tabellen. Læs og overhold derfor det tilladte omdrejningstal eller omfangshastigheden på slibeværktøjets etiket. Kopbørste/skivebørste f Montér til arbejde med gummibagskiven 16 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 15. max [mm] Monteringens rækkefølge ses på den grafiske side. Kopbørsten/skivebørsten skal kunne skrues så meget på slibespindlen, at den ligger fast på slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/skivebørsten fast med en gaffelnøgle.

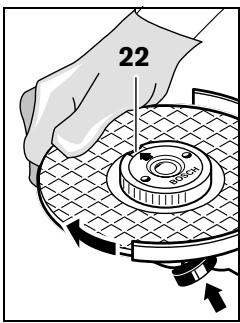

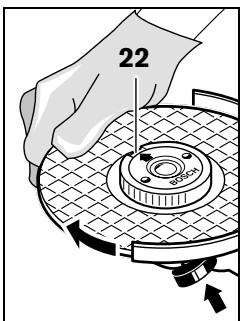

Lynspændemøtrik Til nemt slibeværktøjsskift uden brug af yderligere værktøj kan du bruge lynspændemøtrikken 11 i stedet for spændemøtrikken 10. f Lynspændemøtrikken 11 må kun bruges til slibe- eller skæreskiver. Brug kun en korrekt, ubeskadiget lynspændemøtrik 11. Sørg under påskruningen for, at tekstsiden på lynspændemøtrikken 11 ikke peger hen imod slibeskiven; pilen skal pege hen på indeksmærket 22.

1 609 929 L00 • 8.2.07 Tryk på spindel-låsetasten 2 for at justere slibespindlen. Lynspændemøtrikken spændes ved at dreje slibeskiven kraftigt mod højre. [mm]

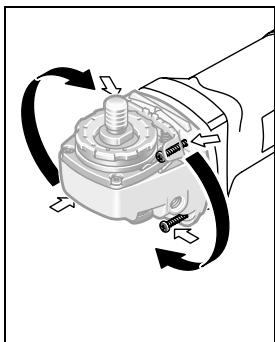

Drejning af gearhoved f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Du kan dreje gearhovedet i skridt på 90°. Dette gør det muligt at stille start-stop-kontakten i en særlig praktisk position, når særligt arbejde skal udføres; f.eks. til skæring med opsugningskappen med føringsslæde 20/skærestander eller til venstrehåndede. Dansk | 101 OBJ_BUCH-340-001.book Page 102 Thursday, February 8, 2007 8:55 AM Drej de 4 skruer helt ud. Sving gearhovedet forsigtigt i den nye position og uden at huset tages af. Drei igen de 4 skruer fast. Brug Tilbageslagsfrakobling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Falder omdrejningstallet pludseligt (f.eks. fordi skæreskiven blokeres), afbrydes strømtilførslen til motoren. Til ibrugtagning igen stilles startstop-kontakten 4 i den frakoblede position og el-værktøjet tændes igen. Ibrugtagning f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Bruges el-værktøjet på mobile generatorer, der ikke råder over tilstrækkelige ydelsesreserver eller egnet spændingsregulering med startstrømforstærkning, kan ydelsen reduceres eller atypiske forhold kan opstå ved start. Kontrollér venligst, at den anvendte generator også egner sig til det, den skal anvendes til. Tænd/sluk Skub til ibrugtagning af el-værktøjet start-stop-kontakten 4 frem. Til fastholdelse af start-stop-kontakten 4 trykkes start-stop-kontakten 4 ned foran, til den falder i hak. El-værktøjet slukkes ved at slippe start-stop-kontakten 4 eller hvis den er fastlåst, trykkes start-stop-kontakten 4 kort bagpå, før den slippes. f Kontrollér slibeværktøjet, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser. Elektrisk beskyttelse mod genindkobling

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen. Til ibrugtagning igen stilles start-stop-kontakten 4 i den frakoblede position og el-værktøjet tændes igen. Startstømsbegrænsning

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Den elektroniske startstrømsbegrænsning begrænser ydelsen, når el-værktøjet tændes, og muliggør driften til en 16 A-sikring. Konstantelektronik

(GWS 11-125 CI/GWS 11-125 CIE/

GWS 14-125 CI/GWS 14-125 CIE/

GWS 14-125 CIT/GWS 14-150 CI) Konstantelektronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant. Indstilling af omdrejningstal (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT) Stillehjulet til indstilling af omdrejningstallet 3 bruges til at indstille det nødvendige omdrejningstal – også under driften. Angivelserne i efterfølgende tabel er anbefalede værdier. Materiale Anvendelse Indsatsværktøj Position stillehjul 3 Metal Træ, metal Fjerne farve Slibeblad 2–3 Børste, fjerne rust Kopbørste, slibeblad

Sten Gennemskære Skæreskive og føringsslæde (sten kan kun gennemskæres med føringsslæde)

102 | Dansk 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 103 Thursday, February 8, 2007 8:55 AM Skæring i sten Arbejdsvejledning f Vær forsigtig, når der skal slidses i bærende vægge, se afsnit „Statiske forskrifter “. f Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt. f Belast ikke el-værktøjet så meget, at det standser. f Slibe- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af. f El-værktøjet må kun benyttes til tørskæring/tørslibning. Sten skal helst skæres igennem med en en diamantskæreskive. Opsugningskappen til skæring skal anvendes med føringsslæde 20, så skiven ikke kan beskadiges. Brug altid el-værktøjet med støvopsugning og brug desuden en støvbeskyttelsesmaske. Støvsugeren skal være godkendt til opsugning af stenstøv. Bosch tilbyder egnede støvsugere. Skrubslibning f Anvend aldrig skæreskiver til skrubslibning. Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og el-værktøjet efterlader ingen riller på emnet. Lamelslibeskive Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler. Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibeskiver. Skæring i metal f Anvend til skæring af metal altid beskyttelseskappen til skæring 13. Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæreskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer. Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden. El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet. Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst. 1 609 929 L00 • 8.2.07 f Anvend til skæring i sten altid opsugningskappen til skæring med føringsslæder 20. Tænd for el-værktøjet og anbring den forreste del af føringsslæden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes. Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og lad diamantskæreskiven afkøle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamant-skæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser. Statiske forskrifter Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land. Disse forskrifter skal ubetinget overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes. Dansk | 103 OBJ_BUCH-340-001.book Page 104 Thursday, February 8, 2007 8:55 AM Vedligeholdelse og service Vedligeholdelse og rengøring f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. f Ved ekstreme brugsbetingelser kan ledende støv aflejre sig inde i el-værktøjet i forbindelse med bearbejdning af metaller. El-værktøjets beskyttelsesisolering kan forringes. I sådanne tilfælde anbefales det et bruge et stationært udsugningsanlæg, udblæse ventilationsåbningerne med regelmæssige mellemrum og tilkoble en fejlstrømbeskyttelseskontakt (FI-kontakt). Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Boschelektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Service og kunderådgivning Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com Bosch Service Center for el-værktøj Telegrafvej 3 2750 Ballerup ✆ Service: . . . . . . . . . . . . . . . . . . . . +45 44 89 88 55 Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . +45 44 89 87 55 ✆ Teknisk vejledning: . . . . . . . . . . . +45 44 89 88 56 ✆ Den direkte linje: . . . . . . . . . . . . . +45 44 68 35 60 Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. 104 | Dansk 1 609 929 L00 • 8.2.07 OBJ_BUCH-340-001.book Page 105 Thursday, February 8, 2007 8:55 AM Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
