KULLANIM KILAVUZU GWS 14-125 CIT BOSCH

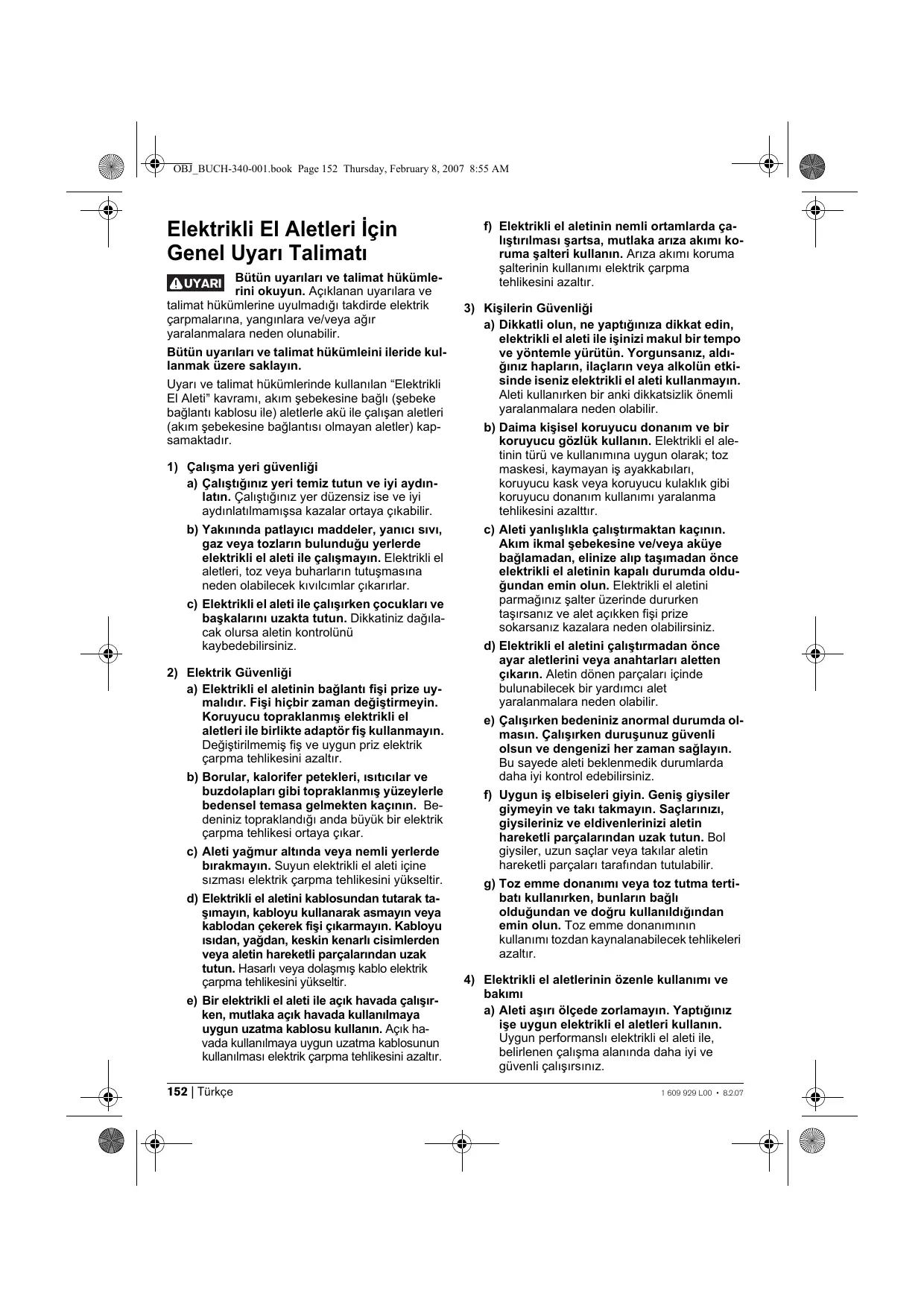

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve
talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.
Uyarı ve talimat hükümlerinde kullanılan "Elektrikli El Aleti" kavramı, akım şebekesine bağlı (şebeke kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.
1) Çalışma yeri güvenliği
a) Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. c) Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.
2) Elektrik Güvenliği
a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. b) Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar. c) Aleti yağmur altında veya nemli yerlerde bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini yükseltir. d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir. e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanılması elektrik çarpma tehlikesini azaltır.
3) Kişilerin Güvenliği
a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aleti kullanmayın. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el aletine ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman sağlayın. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.
4) Elektrikli el aletlerinin özenle kullanımı ve bakımı
a) Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli aletleri kullanın. Uygun performanslı elektrikli alet ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız.
b) Salteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. d) Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için kullanılan alanın dışında kullanılması tehlikeli durumlara neden olabilir.
5) Servis
a) Elektrikli el aletinizi sadece yetkili personel ve orijinal yedek parça kullanma koşulu ile onarın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.
Alete özgü güvenlik talimatı
Taşlama, zımparalama, zımpara kağıdı ile zımparalama, tel fırça ile çalışma ve kesici taşlama. Freeinyarilar
▶ Bu elektrikli el aleti taşlama makinesi, zımpara makinesi, tel fırça ve kesici taşlama olarak kullanılmak üzere geliştirilmiştir. Elektrikli el aleti ekinde bulunan bütün uyarılara, talimat hükümlerine, şekillere ve verilere uyun. Aşağıdaki talimat hükümlerine uymadığınız takdirde elektrik çarpması, yangın ve/veya ağır yaralanma tehlikesi ortaya çıkabilir.
▸ Bu elektrikli el aleti polisaj yapmaya uygun değildir. Bu alet için öngörülmeyen uygulamalar tehlikeli durumların ve yaralanmaların ortaya çıkmasına neden olabilir. Üretici tarafından özel olarak bu alet için öngörülmeyen ve tavsiye edilmeyen aksesuar kullanmayın. Bir aksesuarı elektrikli el aletinize takabiliyor olmanız güvenli kullanımı garanti etmez. Kullanılan uç, müsaade edilen devir sayısı en azından elektrikli el aletinin tip etiketinde belirtilen devir sayısı kadar olmalıdır. Müsaade edilenden hızlı dönen aksesuar kırılabilir ve etrafa yayılabilir. Kullanılan ucun dış çapı ve kalınlığı elektrikli el aletinizin ölçülerine uymalıdır. Ölçüsü uygun olmayan uçlar yeteri derecede kapatılamaz veya kontrol edilemez. ▸ Taşlama diskleri, flanşlar, zımpara tablaları veya diğer aksesuarlar elektrikli el aletinizin taşlama miline tam olarak uymalıdır. Elektrikli el aletinizin taşlama miline tam olarak uymayan uçlar düzensiz döner, aşırı titreşim yapar ve aletin kontrolünün kaybedilmesine neden olabilir. Hasarlı uçları kullanmayın. Her kullanımdan önce taşlama disklerinde çatlak ve çizik olup olmadığı, zımpara tablalarında çizik ve aşınma olup olmadığı, tel fırçalarda gevşeme veya kırık teller olup olmadığı kontrol edin. Elektrikli el aleti veya uç yere düşecek olursa hasar görüp görmediklerini kontrol edin, gerekiyorsa hasar görmemiş başka bir uç kullanın. Kullanacağınız ucu kontrol edip taktıktan sonra uç dönme alanı yakınında bulunan kişileri uzaklaştırın ve elektrikli el aletini bir dakika en yüksek devir sayısında çalıştırın. Hasarlı uçlar çoğu zaman bu test süresinde kırılır. Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Uzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz. ▸ Başkalarının çalıştığınız yerden güvenli uzaklıkta olmasına dikkat edin. Çalışma alanınıza girmek zorunda olan herkes koruyucu donanım kullanmalıdır. İş parçasının veya ucun kırılması sonucu ortaya çıkan parçacıklar etrafa savrularak çalışma alanınızın dışındaki kişileri de yaralayabilir.
▶ Çalışırken alet ucunun görünmeyen elektrik akımı ileten kablolara veya aletin kendi şebeke kablosuna temas etme olasılığı varsa elektrikli el aletini sadece izolasyonlu tutamağından tutun. Elektrik gerilimi ileten kablolarla temasa gelince elektrikli el aletinin metal parçaları da elektrik gerilimine maruz kalır ve elektrik çarpmasına neden olunur. Şebeke bağlantı kablosunu dönen uçlardan uzak tutun. Elektrikli el aletinin kontrolünü kaybederseniz, şebeke bağlantı kablosu ayrılabilir veya çevre tarafından tutulabilir ve el veya kollarınız dönmekte olan uca temas edebilir. Uç tam olarak durmadan elektrikli el aletini elinizden bırakmayın. Dönmekte olan uç aleti bırakacağınız yüzeye temas edebilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. Elektrikli el aletini çalışır durumda taşımayın. Giysileriniz rastlantı sonucu dönmekte olan uç tarafından tutulabilir ve uç bedeninize temas edebilir. Elektrikli el aletinizin havalandırma deliklerini düzenli olarak temizleyin. Motor fanı tozu gövdeye çeker ve metal tozunun aşırı birikimi elektrik çarpma tehlikesini ortaya çıkarır. Elektrikli el aletini yanıcı malzemenin yakınında kullanmayın. Kıvılcımlar bu malzemeyi tutuşturabilir. Sıvı soğutucu madde gerektiren uçları kullanmayın. Suyun veya diğer sıvı soğutucu maddenin kullanımı elektrik çarpmasına neden olabilir.
Geri tepme ve buna ait uyarılar
▶ Geri tepme, dönmekte olan taşlama diski, zımpara tablası, tel fırça ve benzeri uçların takılması veya bloke olması sonucu ortaya çıkan ani tepkidir. Takılma ve blokaj dönmekte olan uçun ani olarak durmasına neden olur. Bu gibi durumlarda elektrikli el aleti blokaj yerinden uçun dönme yönünün tersine doğru savrulur. Örneğin bir taşlama diski iş parçası içinde takılır veya bloke olursa, taşlama diskinin iş parçasına giren kenarı tutulur ve disk kırılır veya geri tepme kuvvetinin ortaya çıkmasına neden olur. Bu durumda taşlama diski blokaj yerinden, diskin dönme yönüne bağlı olarak kullanıcıya doğru veya kullanıcının tersine hareket eder. Bu gibi durumlarda taşlama disklerinin kırılma olasılığı vardır. Geri tepme kuvveti elektrikli el aletinin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan koruyucu önlemlerle önlenebilir. ▶ Elektrikli el aletini sıkı tutun ve bedeniniz ile ellerinizi geri tepme kuvvetlerini rahatça karşılayabilecek duruma getirin. Alet hızlanırken ortaya çıkabilecek geri tepme
kuvvetlerini veya reaksiyon momentlerini optimal ölçüde karşılayabilmek için eğer varsa her zaman ek tutamağı kullanın. Kullanıcı uygun önlemler alarak geri tepme ve reaksiyon kuvvetlerine hakim olabilir.
Elinizi hiçbir zaman dönen uca yaklaştırmayın. Uç geri tepme sırasında elinize doğru hareket edebilir. Bedeninizi geri tepme sırasında elektrikli el aletinin hareket edebileceği alandan uzak tutun. Geri tepme kuvveti elektrikli el aletini blokaj yerinden taşlama diskinin dönme yönünün tersine doğru iter. Özellikle köşeleri, keskin kenarları ve benzerlerini işlerken dikkatli olun. Ucun iş parçasından dışarı çıkmasını ve takılıp sıkışmasını önleyin. Dönmekte olan uç köşelerde, keskin kenarlarda çalışırken sıkışmaya eğilimlidir. Bu iş kontrol kaybına veya geri tepmeye neden olur. Zincir veya dişli testere bıçağı kullanmayın. Bu gibi uçlar sık sık geri tepme kuvvetine veya elektrikli el aletinin kontrolünün kaybedilmesine neden olur.
Taşlama ve kesici taşlama için özel uyarılar
Daima taşlama ucunun türüne uygun koruyucu kapak kullanın. Koruyucu kapak elektrikli el aletine güvenli biçimde takılmış olmalı ve en yüksek güvenliği sağlayacak biçimde ayarlanmış olmalıdır. Taşlama ucunun mümkün olan en küçük kısmı açıkta kalmalı ve kullanıcıyı göstermelidir. Koruyucu kapağın işlevi kullanıcıyı kırılan parçacıklardan ve taşlama ucu ile tesadüfi temastan korumaktır. Sadece elektrikli el aletiniz için izin verilen taşlama uçları ve bu uçlar için öngörülen koruyucu kapağı kullanın. Bu elektrikli el aleti için öngörülmeyen taşlama uçları yeterli ölçüde kapatılmazlar ve güvenli değildirler. Taşlama uçları sadece tavsiye edilen uygulamalarda kullanılabilir. Örneğin: Bir kesme diskinin kenarı ile hiçbir zaman taşlama yapmayın. Kesici taşlama diskleri uçları ile malzeme kazıma için geliştirilmemiştir. Bu uçlara yandan baskı uygulandığında kırılabilirler. Seçtiğiniz taşlama diski için daima hasar görmemiş doğru büyüklük ve biçimde germe flanşı kullanın. Uygun flanşlar taşlama disklerini destekler ve kırılma tehlikesini önlerler. Kesici taşlama diskleri için öngörülen flanşlar diğer uçlara ait flanşlardan farklı olabilir. Büyük elektrikli el aletlerine ait yıpranmış taşlama disklerini kullanmayın. Büyük elektrikli el aletlerinde kullanılan taşlama diskleri yüksek devirli küçük el aletlerinde kullanılmaya elverişli değildirler ve kırılabilirler.
Kesici taşlama için diğer özel uyarılar
Kesici taşlama diskinin bloke olmamasına dikkat edin ve aşırı kuvvet uygulamayın. Aşırı derinlikte kesme yapmayın. Kesici taşlama ucuna aşırı yüklenme, diskin sıkışmasına ve bunun sonucunda geri tepme kuvveti oluşmasına veya taşlama ucunun kırılmasına neden olabilir. Dönmekte olan kesici taşlama diskinin ön ve arka alanına yaklaşmayın. Kesici taşlama diskini iş parçasından dışarı çıkarırsanız, bir geri tepme kuvveti oluştuğunda dönen disk size doğru savrulabilir. Kesici taşlama diski sıkışırsa veya işinizi kesintiye uğratırsanız, elektrikli el aletini kapatın ve disk tam olarak duruncaya kadar aleti sakin bir şekilde tutun. Dönmekte olan kesici taşlama diskini asla kesme yerinden çıkarmayı denemeyin, aksi takdirde geri tepme kuvveti oluşabilir. Sıkışmanın nedenini tespit edin ve giderin. ▶ Elektrikli el aleti iş parçası içinde bulunduğu sürece onu tekrar çalıştırmayın. Kesme işine dikkatli bir şekilde devam etmeden önce kesme diskinin en yüksek devire ulaşmasını bekleyin. Aksi takdirde disk takılabilir, iş parçasından çıkabilir veya bir geri tepme kuvveti oluşabilir. Kesici taşlama diskinin sıkışma sonucu oluşabilecek geri tepme kuvvetlerini önlemek için büyük levhaları veya iş parçalarını destekleyin. Büyük iş parçaları kendi ağırlıkları ile bükülebilir. Büyük iş parçaları iki yandan desteklenmelidir, hem kesme hattının yakınından hem de kenardan. Duvarlar veya diğer görünmeyen alanların olduğu yerlerde özellikle "cep kesmelerinde" dikkatli olun. Malzeme içine dalan kesici taşlama diskleri kesme işlemi sırasında gaz veya su borularına, elektrik kablolarına veya diğer nesnelere rastlayarak geri tepme kuvveti oluşturabilirler.
Zımpara kağıtları ile çalışmaya ait özel uyarılar
Boyutları yüksek zımpara kağıtlarını kullanmayın, zımpara kağıtları için üreticinin verilerine uyun. Zımpara tablasından dışarı çıkıntı yapan zımpara kağıtları yaralanmalara neden olabilirler, blokaja neden olabilirler, yırtılabilirler veya geri tepme kuvvetlerinin oluşmasına neden olabilirler.
Tel fırça ile çalışmaya ait özel uyarılar
Tel fırçanın normal kullanım koşullarında da tellerini kaybettiğini dikkate alın. Fazla bastırma kuvveti uygulayarak telleri zorlamayın. Kopan ve fırlayan tel parçaları rahatlıkla giysi veya derinizden içeri girebilir.
▶ Koruyucu kapak kullanırken koruyucu kapakla tel fırçanın birbirine temas etmesini önleyin. Tabla veya çanak biçimli fırçalar bastırma ve merkezkaç kuvvetleri nedeniyle çaplarını büyütebilir.
Ek uyarılar
Koruyucu gözlük kullanın.
Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerinden yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir. Her zaman çalışma durumunuz için öngörülen koruyucu donanım kullanın. Çalışma durumunuz için uygun olmayan koruyucu donanımlar taşlama/zımparalama ucunu yeterli ölçüde kapatamazlar. ▸ Taşları işlerken toz emme tertibatı kullanın. Kullandığınız elektrikli süpürge tozun emilmesine müsait olmalıdır. Bu donanımların kullanılması tozdan kaynaklanabilecek tehlikeleri azaltır. Taşları keserken kılavuz kızak kullanın. Yan taraftan yönlendirme olmazsa kesme diski takılabilir ve geri tepme kuvvetinin oluşmasına neden olabilir. ▸ Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur. ▸ Bu aletle asbest içeren malzemeleri işlemeyin. Asbest kanserojen madde kabul edilir. ▸ Çalışma sırasında sağlığa zararlı, yanıcı veya patlayıcı tozların çıkma olasılığı varsa gerekli koruyucu önlemleri alın. Örneğin: Bazı tozlar kanserojen sayılır. Koruyucu toz maskesi takın ve eğer aletinize takılabiliyorsa bir toz/talaş emme tertibatı bağlayın. ▸ Çalışma yerinizi daima temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir. Elektrikli el aletinizi hasarlı kablo ile kullanmayın. Çalışma sırasında kablo hasar görecek olursa, dokunmayın ve kabloyu hemen prizden çekin. Hasarlı kablolar elektrik çarpma tehlikesini artırır.
Fonksiyon tanımı
Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Lütfen aletin resminin göründüğü sayfayı inceleyin ve bu kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.
Usulüne uygun kullanım
Bu elektrikli el aleti; su kullanılmadan metal ve taş malzemede kesme, kazıma ve fırçalama işleri için geliştirilmiştir.
Metaller kesilirken özel bir koruyucu kapak (aksesuar) kullanılmalıdır. Taş malzeme kesilirken kılavuz kızakla birlikte özel bir koruyucu kapak (aksesuar) kullanılmalıdır. Müsaade edilen uçlarla bu elektrikli el aleti zımpara kağıtları ile zımpara yapmaya da uygundur.
Teknik veriler
| Taşlama makinesi | GWS ...PROFESSIONAL | 8-115 | 8-125 | 10-125 | 11-125CI | 11-125CIE |
| Ürün kodu | 3 601 ... | H20 ... | H27 ... | H21 ... | H22 ... | H23 ... |
| Giriş Güçü | W | 800 | 800 | 1000 | 1100 | 1100 |
| Çalık Güçü | W | 500 | 500 | 630 | 660 | 660 |
| Boşakti devir sayıssi | dev/dak | 11000 | 11000 | 11000 | 11000 | 2800-11000 |
| Maks. taşlama diski�能i | mm | 115 | 125 | 125 | 125 | 125 |
| Taşlama miliDMI | | M 14 | M 14 | M 14 | M 14 | M 14 |
| Geri tepme keseblesi | | - | - | - | ● | ● |
| Tekrar calisma emniyeti | | - | - | - | ● | ● |
| Yol alma (start) akimi sinalamasi | | - | - | - | ● | ● |
| Sabit elektronik sistemi | | - | - | - | ● | ● |
| Devir sayişi on seçimi | | - | - | - | - | ● |
| Ağırkıngı EPTA-Procedure |
| 01/2003'eGPC kg | | 1,9 | 1,9 | 2,1 | 2,0 | 2,0 |
| Korumasa nififi | | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II |
Veriler [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.
| Taşlama makinesi | GWS ... | 14-125 | 14-125 | 14-125 | 14-150 |
| PROFESSIONAL | CI | CIE | CIT | CI |
| Ürün.Today | 3 601 ... | H24 ... | H25 ... | H29 ... | H26 ... |
| Giriş Güçü | W | 1400 | 1400 | 1400 | 1400 |
| Çkış Güçü | W | 820 | 820 | 820 | 820 |
| Boş+taki devirayoıssi | dev/dak | 11000 | 2800 | 2800 | 9300 |
| -11000 | -9300 | |
| Maks. taşlama diski�能i | mm | 125 | 125 | 125 | 150 |
| Taşlama miliDMI | | M 14 | M 14 | M 14 | M 14 |
| Geri tepme kesevesi | | ● | ● | ● | ● |
| Tekrar calisma emniyeti | | ● | ● | ● | ● |
| Yol alma (start) akimi sinirllaması | | ● | ● | ● | ● |
| Sabit elektronik sistemi | | ● | ● | ● | ● |
| Devirayoıssi onseçimi | | - | ● | ● | - |
| Ağırkıng EPTA-Procedure 01/2003'e gorekg | kg | 2,2 | 2,2 | 2,2 | 2,3 |
| Korumaayoıssi | | ☐/II | ☐/II | ☐/II | ☐/II |
Veriler [U] 230/240 V anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkeye özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

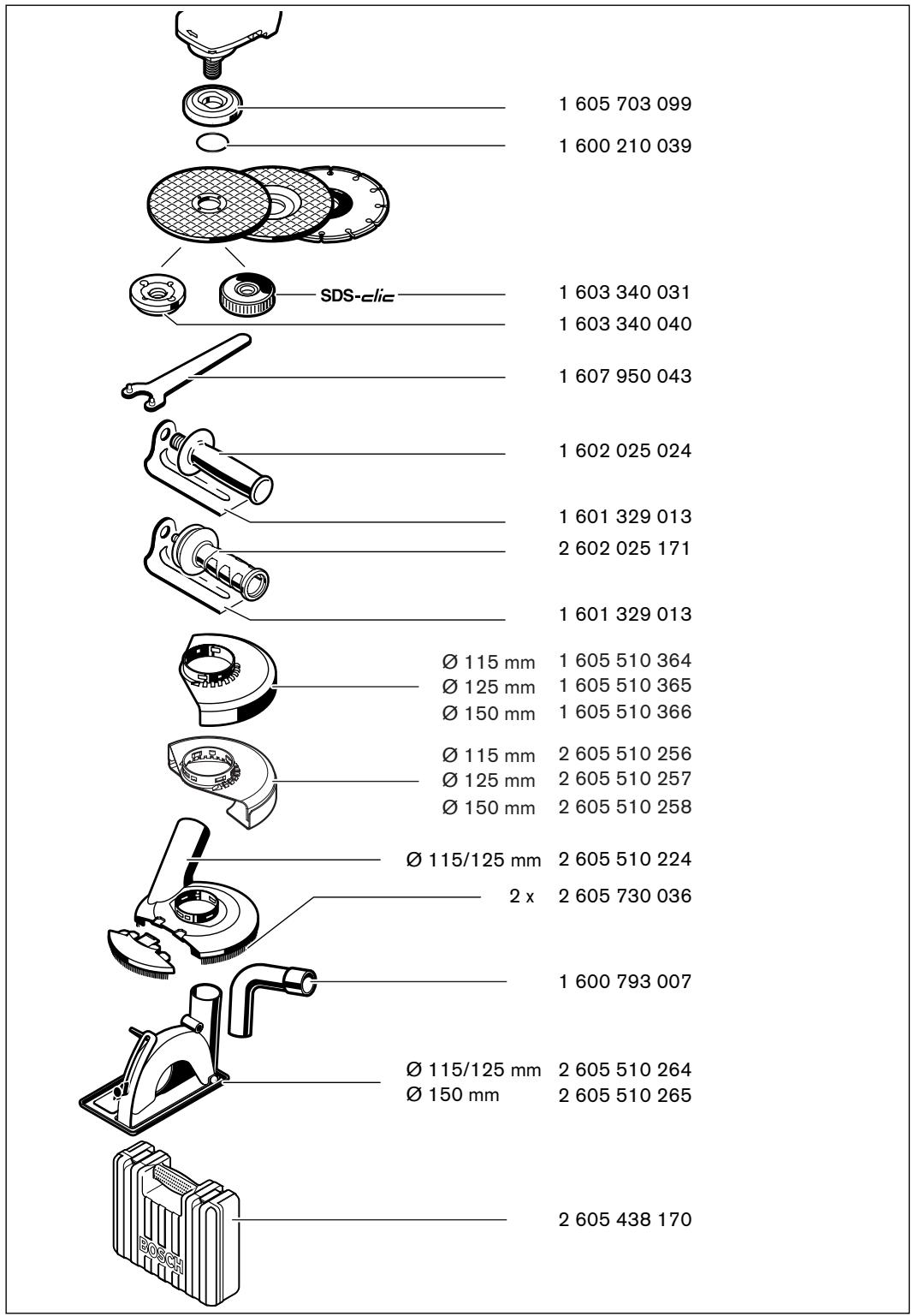

Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları, grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.
1 Koruyucu kapak boşa alma kolu 2 Mil kilitleme düğmesi 3 Devir sayısı ön seçim düğmesi (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT) 4 Açma/kapama şalteri 5 Ek tutamak 6 Taşlama mili 7 Taşlama için emici kapak* 8 Segmanı bağlama flanşı 9 Sert metal çanak disk*
10 Germe somunu
11 Hızlı germe somunu SDS-clic 12 Taşlama için koruyucu kapak 13 Kesme için koruyucu kapak 14 Taşlama ve kesme diski 15 El koruma parçası
16 Lastik zımpara tablası 17 Zımpara kağıdı 18 Yuvarlak başlı somun 19 Çanak fırça 20 Kılavuz kızakla kesme için emici kapak* 21 Elmas kesme diski*
*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.
Uygunluk beyanı
C
Tek sorumlu olarak bu ürünün 89/336/AET, 98/37/AT hükümleri uyarınca EN 60745'e uygunluğunu beyan ederiz.
Dr. Egbert Schneider
| Ölçümdehyerlere EN 60745'e g权重te tespit edilmalık. | 3 601 ... | H20 ... | H22 ... | H29 ... |
| H27 ... | H23 ... | |
| H21 ... | H24 ... | |
| H25 ... | |
| H26 ... | |
| Aletin A-Değerlendirmeli gürültü seviyesi tipik olarak |
| Ses basınci seviyesi | dB(A) | 91 | 91 | 91 |
| Gürültü emisyonu | dB(A) | 102 | 102 | 102 |
| Tolerans K= | dB | 3 | 3 | 3 |
| Koruyucu kulakkı kullanın! |
| Toplam titresimdehyeri (üç)yönün vektör toplamı) EN 60745'e g权重tespit edilmalık: | | | | |
| Üst:yüzeye taşlama (kazı): | | | | |
| Titreşimi emisyondehyeríah | m/s2 | 5,5 | 8,5 | 7,0 |
| tolerans K= | m/s2 | 2,0 | 2,0 | 2,0 |
| Zimpara kağidi ile zimparalama: | | | | |
| Titreşimi emisyondehyeri a,h | m/s2 | 3,0 | 3,0 | 3,0 |
| tolerans K= | m/s2 | 1,5 | 1,5 | 1,5 |
Bu talimatta belirtilen titreşim seviyesi EN 60745'teki normlara uygun bir ölçme yöntemi ile ölçülmüştür ve aletlerin karşılaştırılmasında kullanılabilir.
Titreşim seviyesi elektrikli el aletinin kullanım koşullarına göre değişebilir ve bazı durumlarda bu talimatta belirtilen değerlerin üzerine çıkabilir. Elektrikli el aleti düzenli olarak bu gibi durumlarda kullanıldığı takdirde titreşimin kullanıcıya bindirdiği yük gözden kaçabilir.
Açıklama: Belirli bir çalışma süresi içinde titreşimin kullanıcıya bindirdiği yükün tam olarak tahmin edilebilmesi için, aletin kapalı olup olmadığı veya çalışmasına rağmen kullanılmadığı süreler de dikkate alınmalıdır. Kullanılmadığı zamanlar alet kapatıldığı takdirde bütün çalışma süresi içinde titreşimin kullanıcıya bindirdiği yük önemli ölçüde azaltılabilir.
Montaj
Koruyucu donanımların takılması
Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin.
Taşlama için koruyucu kapak
Koruyucu kapağı 12 şekle uygun olarak mil boynuna takın. Koruyucu kapaktaki üçgen işaretler şanzıman başındaki işaretlere uymalıdır.
Koruyucu kapağı 12, elektrikli el aleti flanşına oturacak biçimde bastırın ve duyulur biçimde kavrama yapıncaya kadar çevirin. Koruyucu kapağı 12 pozisyonunu yaptığınız işin gereklerine uyarlayın. Bunu yapmak için boşa alma kolunu 1 yukarı bastırın ve koruyucu kapağı 12 istediğiniz pozisyona getirin.
▷ Koruyucu kapağı 12 öyle ayarlayın ki, kullanıcıya doğru kıvılcım gelmesin. ▷ Koruyucu kapak 12 sadece boşa alma koluna 1 basıldığında dönebilmelidir! Aksi takdirde elektrikli el aleti kullanılmamalı ve müşteri servisine başvurulmalıdır.
Açıklama: Koruyucu kapaktaki 12 kod tırnakları sadece elektrikli el aletine uygun bir koruyucu kapağın takılabilmesini güvence altına alır.
Kesme için koruyucu kapak
▷ Metalleri keserken daima koruyucu kapak 13 kullanın. Kılavuz kızakla taş malzemeyi keserken daima emici kapak 20 kullanın.
Kesme için koruyucu kapak 13, taşlama için kullanılan koruyucu kapağın 12 üzerine monte edilir.
Taşlama için emici kapak
Sert metal çanak disklerle 9 veya lastik zımpara tablası 16 ve zımpara kağıdı 17 ile boyaların, lakların ve plastiklerin az toz çıkararak işlenmesi için emici kapağı 7 kullanabilirsiniz. Emici kapak 7 metallerin işlenmesine uygun değildir.
Emici kapağa 7 uygun bir Bosch elektrikli süpürge bağlanabilir.
Emici kapak 7, koruyucu kapak 12 gibi takılır. Tıpkı onun gibi değiştirilebilir.
Ek tutamak
Elektrikli el aletinizi her zaman ek tutamakla 5 kullanın. Ek tutamağı 5 yaptığınız işe göre şanzıman başının sağına veya soluna vidalayın.
Titreşim absorbsiyonlu ek tutamak
Vibration Control
Titreşim absorbsiyonlu ek tutamak, titreşimi azaltarak rahat ve güvenli bir çalışma olanağı sağlar.
Ek tutamakta hiçbir değişiklik yapmayın. Hasarlı ek tutamakları kullanmayın.
El koruma parçası
Lastik zımpara tablası 16 veya çanak fırça/disk fırça/yelpaze taşlayıcı ile çalışmak için daima el koruma parçasını 15 takın. El koruma parçasını 15 ek tutamakla 5 tespit edin.
Taşlama uçlarının takılması
Elektrikli el aletinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Taşlama ve kesme diskleri çalışma sırasında çok ısınır, bu nedenle bunları soğumadan tutmayın.
Taşlama milini 6 ve takılacak bütün parçaları temizleyin.
Taşlama uçlarını gevşetmek ve sıkmak için mil kilitleme düğmesine 2 basarak mili sabitleyin. Mil kilitleme düğmesini sadece taşlama mili dururken kullanın. Aksi takdirde elektrikli el aleti hasar görebilir.
Taşlama ve kesme diskleri
Taşlama uçlarının ölçülerine dikkat edin. Delik çapı bağlama flanşına uymalıdır. Adaptör veya redüksiyon parçası kullanmayın. Elmas kesme diskleri kullanırken disk üzerindeki dönme yönü oku ile elektrikli el aletinin dönme yönünün (şanzıman başındaki dönme yönü okuna bakınız) birbirine uymalıdır. Montaj işleminin sırası grafik sayfasında gösterilmektedir. Taşlama ve kesme disklerini tespit etmek üzere germe somununu 10 vidalayın ve iki pimli anahtarla sıkın. "Hızlı germe somunu" bölümüne bakınız. Ucu takıp aleti çalıştırmadan önce, ucun kusursuz biçimde takılıp takılmadığını ve serbest olarak dönüp dönmediğini kontrol edin. Ucun koruyucu kapağa veya diğer parçalara temas etmediğinden emin olun.
Bağlama flanşına 8 merkezleme için bir plastik parça yerleştirilmiştir. Segman yoksa veya hasarlı ise bağlama flanşı 8 (ürün kodu 1600 210 039), takılmadan önce mutlaka değiştirilmelidir.
Yelpaze taşlama ucu
Lastik zimpara tablası 16 veya çanak fırça/disk fırça/yelpaze taşlayıcı ile çalışmak için daima el koruma parçasını 15 takın.
Lastik zimpara tablası
Lastik zimpara tablası 16 veya çanak fırça/disk fırça/yelpaze taşlayıcı ile çalışmak için daima el koruma parçasını 15 takın.
Montaj işleminin sırası grafik sayfasında gösterilmektedir.
Yuvarlak böll somunu 18 vidalayın ve iki pimli anahtarla sıkın.
Çanak fırça/disk fırça
Lastik zimpara tablası 16 veya çanak fırça/disk fırça/yelpaze taşlayıcı ile çalışmak için daima el koruma parçasını 15 takın.
Montaj işleminin sırası grafik sayfasında gösterilmektedir.
Çanak fırça/disk fırça taşlama miline öyle vidalanabilmelidir ki, taşlama mili dönüşünün sonundaki mil flanşına sıkıca oturmalıdır. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

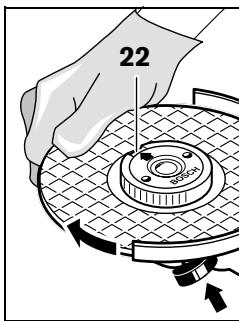

Hızlı germe somunu SDS-clic
Yardımcı anahtar kullanmadan basit biçimde taşlama ucunu değiştirmek için germe somunu 10 yerine yüzlü germe somunu SDS-clic 11 kullanabilirsiniz.
Hızlı germe somunu 11 sadece taşlama ve kesme diskleri için kullanılabilir.
Sadece kusursuz, hasar görmemiş hızlı germe somunu 11 kullanın.
Vidalarken hızlı germe somununun 11 yazılı tarafının taşlama diskini göstermemesine dikkat edin; ok endeks işaretini 22 göstermelidir.
Mili sabitlemek için mil kilitleme düğmesine 2 basın. Hızlı germe somununu sıkmak için taşlama diskini saat hareket yönünde kuvvetlice çevirin.
Usulüne uygun olarak tespit edilmiş, hasarsız bir hızlı germe somununu, tırtıllı halkayı saat hareket yönünün tersine çevirmek suretiyle gevşetebilirsiniz.
Sıkışmış hızlı germe somununu asla pense ile gevşetmeyin, bunun için iki pimli anahtar kullanın. İki pimli anahtar şekilde gösterildiği gibi yerleştirilir.

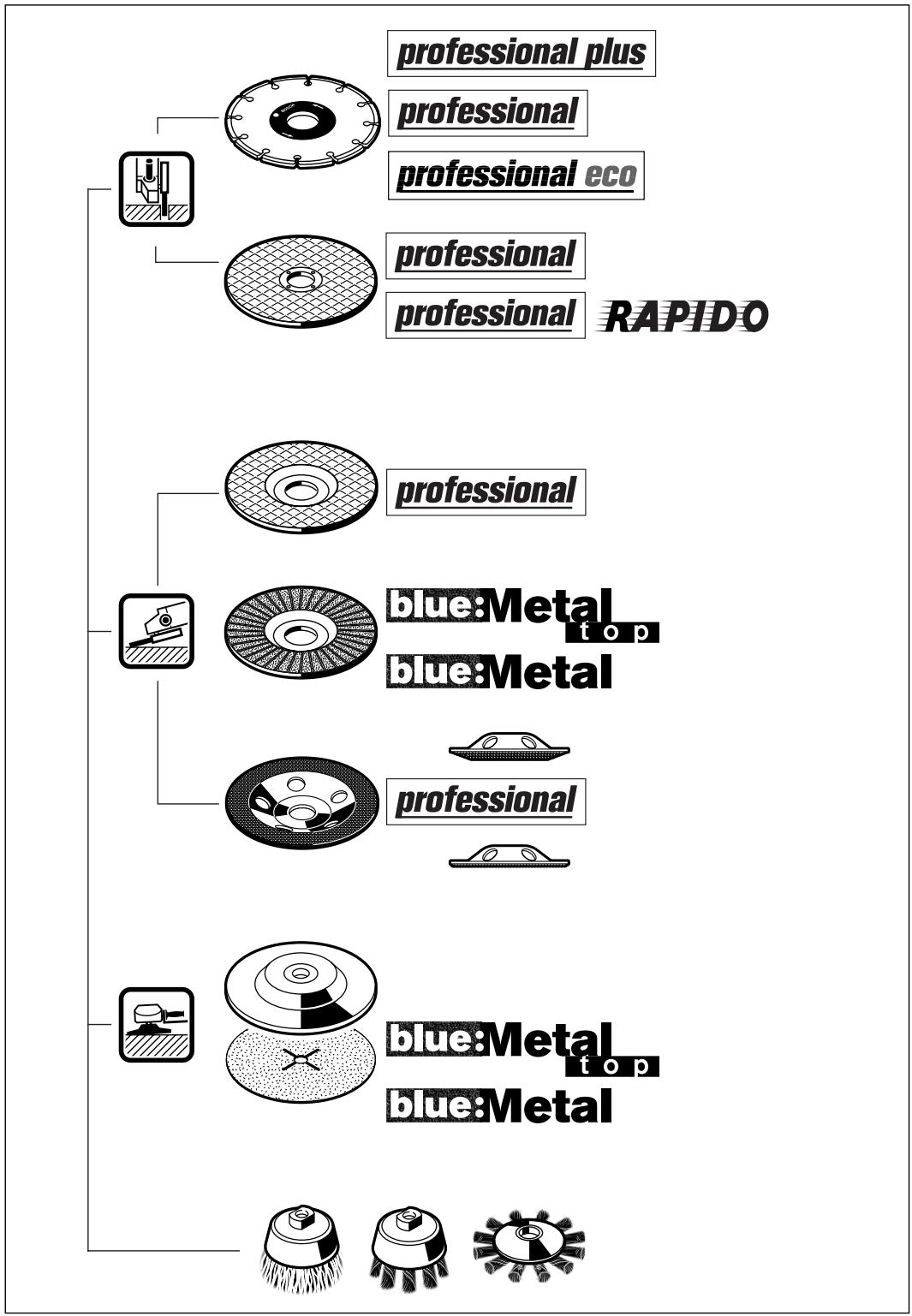

Musaade edilen taşlama uçları
Bu kullanım kılavuzunda anılan bütün taşlama uçlarını kullanabilirsiniz.
Kullanılan taşlama uçlarının müsaade edilen devir sayıları [dev/dak] veya çevre hızları [m/sn] aşağıdaki tabloda görülen verilere uymalıdır.
Bu nedenle taşlama ucu etiketinde belirtilen müsaade edilen devir sayısına veya çevre hızına dikkat edin.
| maks
[mm] | [mm] | | |
| D | b | d | [dev/dak] | [m/sn] |
| b d | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 |
| 150 | 6 | 22,2 | 9300 | 80 |
| D | 115 | - | - | 11000 | 80 |
| 125 | 11000 | 80 |
| b d | 75 | 30 | M 14 | 11000 | 45 |

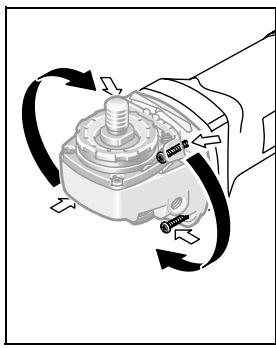

Şanzıman başının çevrilmesi
Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin.
Şanzıman başını 90°'lik kademeler halinde çevirebilirsiniz. Bu sayede açma/kapama şalteri özel çalışma durumlarında uygun bir konuma getirilebilir, örneğin kılavuz kızak ve emici kapakla kesme yaparken veya aleti sol elinizle kullanırken.
4 vidayı tamamen çıkarın. Şanzıman başını gövdeden almadan yeni konuma dikkatli biçimde hareket ettirin. 4 vidayı tekrar sıkın.
İşletim
Çalıştırma
Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.
Elektrikli aleti, yeterli güç rezervine veya yol alma akımı güçlendiricili ve uygun gerilim regülatörlü olmayan taşınabilir akım üreteçleri (jeneratörler) ile çalıştırılırken performans düşmeleri veya tipik olmayan start karakteristikleri görülebilir. Lütfen kullandığınız jeneratörün uygunluğuna dikkat edin.
Açma/kapama
Elektrikli el aletini işletime almak için açma/kapama şalterini 4 ONE itin.
Açma/kapama şalterini 4 sabitlemek için şalteri 4 kilitleme yapıncaya kadar aşağı bastırın.
Elektrikli el aletini kapatmak için açma/kapama şalterini 4 bırakın veya kilitli durumda ise açma/kapama şalterini 4 kısaca arkaya itin ve bırakın.
Her kullanımdan önce taşlama uçlarını kontrol edin. Taşlama ucu kusursuz biçimde takılmış olmalı ve serbestçe dönebilmelidir. Alete yük bindirmeden en azından 1 dakikalık bir deneme çalıştırması yapın. Hasar görmüş, yuvarlaklığını kaybetmiş veya titreşim yapan taşlama uçlarını kullanmayın. Hasarlı taşlama uçları kırılabilir ve yaralanmalara neden olabilirler.
Geri tepme kesmesi
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
Devir sayısı ani olarak düşünce, örneğin koşma yerindeki blokaj durumunda, motora giden akım kesilir.
Tekrar çalıştırmak için açma/kapama şalterini 4 kapalı duruma getirin ve elektrikli el aletini yeniden açın.
Tekrar çalışma emniyeti
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
Tekrar çalışma emniyeti, elektrik kesintilerinden sonra aletin kontrolsüz çalışmasını önler.
Tekrar çalıştırmak için açma/kapama şalterini 4 kapalı duruma getirin ve elektrikli el aletini yeniden açın.
Yol alma (start) akımı sınırlaması
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
Elektronik yol alma akımı sınırlandırması, start anında elektrikli el aletinin performansını sınırlandırır ve 16 A'lik sigorta ile çalışma olanağı sağlar.
Sabit elektronik sistemi
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
Sabit elektronik sistemi, devir sayısını boşta ve yükte sabit tutar ve düzenli bir çalışmaya olanak sağlar.
Devir sayısı ön seçimi (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)
Devir sayısı ön seçim düğmesi 3 ile gerekli devir sayısını, alet çalışırken de önceden seçerek belirleyebilirsiniz.
Aşağıdaki tablodaki veriler tavsiye edilen değerlerdir.
| Malzeme | Kullanım | Uç | Devirayoş ileyarduğmesi pozisyonu 3 |
| Metal | Boyaların kazınması | Zimpara kalıkı | 2-3 |
| Ahşap, metal | Fırçalama, pas kazıma | Çanak:fırça, zimpara kalıkı | 3 |
| Metal, taş | Zimpara/taşlama | Zimpara diski/taşlama diski | 4-6 |
| Metal | Kazıkıçı taşlama | Zimpara diski/taşlama diski | 6 |
| Taş | Kesme | Kesme diski ve kilavuz k;zık( Taş malzemenin sadece kilavuzk;zıkakla kesilmesine müsaadevardı) | 6 |
Çalışırken dikkat edilecek hususlar
Taşıyıcı duvarlarda kesme yaparken dikkatli olun, "Statike ilişkin açıklamalar" bölümüne bakın. Kendi ağırlığı ile güvenli olarak durmayan iş parçalarını uygun bir tertibatla sıkın. Elektrikli el aletini duracak ölçüde zorlamayın. - Taşlama ve kesme diskleri çalışma sırasında çok ısınır, bu nedenle bunları soğumadan tutmayın.
Kazıyıcı taşlama
Kesme disklerini hiçbir zaman kazıyıcı taşlama için kullanmayın.
30° - 40° çalışma açısı ile kazıyıcı taşlamada en iyi sonucu alırsınız. Elektrikli el aletini makul bir bastırma kuvveti ile ileri geri hareket ettirin. Bu sayede iş parçası çok fazla ısınmaz, rengini değiştirmez ve üzerinde çizikler oluşmaz.
Yelpaze taşlama ucu
Yelpaze taşlama ucu (aksesuar) ile iç/dış bükey yüzeyleri ve profilleri de işleyebilirsiniz.
Yelpaze taşlama uçları geleneksel taşlama disklerine oranla daha uzun kullanım ömrüne sahiptirler, çalışırken daha az gürültü çıkarırlar ve daha az ısınmaya neden olurlar.
▷ Metalleri keserken daima koruyucu kapak 13 kullanın.
Kesici taşlama yaparken makul ve işlenen malzemeye uygun bir bastırma kuvveti ve tempo ile çalışın. Kesici taşlama ucu üzerine aşırı baskı uygulamayın, ucu açılandırmayın ve titreştirmeyin.
Serbest dönüşteki kesici diskleri yandan bastırarak frenlemeyin.

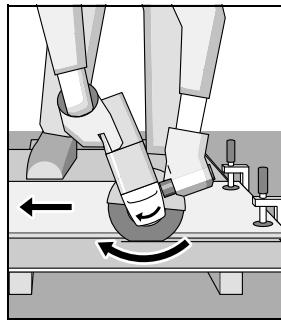

Elektrikli el aleti daima dönme yönünün tersine yönlendirilmelidir. Aksi takdirde alet kontroldan ve kesme hattından çıkabilir.
Profil ve dörtköşe boruları keserken önceden küçük bir kesiş oluşturmanızda yarar vardır.
Taşların kesilmesi
Kılavuz kızakla taş malzemeyi keserken daima emici kapak 20 kullanın. Bu elektrikli el aleti sadece kuru kesme ve kuru taşlama işlerinde kullanılabilir.
Taş malzemeyi keserken elmas kesme diski kullanmanızı tavsiye ederiz. Köşelendirme yapmayı önlemek için kılavuz kızakla birlikte kullanımı öngörülen emici kapağı 20 kullanın.
Aleti sadece toz emme donanımı ile birlikte kullanın ve buna ek olarak bir toz maskesi takın.
Kullanacağınız elektrik süpürgesi taş tozunun emilmesine müsaadeli olmalıdır. Bosch bu işlere uygun elektrik süpürgesi sunar.
Elektrikli el aletini çalıştırın ve kılavuz kızağın ön kısmını iş parçası üzerine yerleştirin. Elektrikli el aletini makul ve işlenen malzemeye uygun bir bastırma kuvveti ile hareket ettirin.
Özellikle sert malzemeler, örneğin çakıl içeriği yüksek beton kesilirken elmas kesme diski aşırı ölçüde ısınabilir ve hasar görebilir. Elmas kesme diski ile birlikte hareket eden kıvılcım demeti bunu belirgin ölçüde gösterir.
Bu gibi durumlarda çalışmaya ara verin ve elektrikli el aletini kısa bir süre yüksek devirde ve boşta çalıştırarak diski soğutun.
İş temposu belirgin ölçüde düşerse ve disk çevresinde bir kıvılcım demeti oluşursa elmas kesme diski körelmiş demektir. Körelmiş diski aşındırıcı bir malzeme içinde, örneğin kireçli kum taşında kısa süre çalıştırarak bileyebilirsiniz.
Statiğe ilişkin açıklamalar
Taşıyıcı duvarlarda yapılacak kesme işleri DIN 1053 Kısım 1 hükümlerine veya ülkelerdeki yönetmeliklere bağlıdır.
Bu yönetmelik hükümlerine mutlaka uyulmalıdır. Çalışmaya başlamadan önce sorumlu bir statikçiden, mimardan veya yetkili yapı merciinden yardım alın.
Bakım ve servis
Bakım ve temizlik
Elektrikli el aletinin kendisinde bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun. Normal olmayan koşullarda metaller işlenirken aletin içinde iletken toz birikebilir. Bundan aletin koruyucu izolasyonu etkilenir ve kısıtlanır. Bu gibi durumlarda sabit bir toz emme tertibatının kullanılması, havalandırma aralıklarının sık sık basınçlı hava ile temizlenmesi ve devreye bir hatalı akım koruma şalterinin (FI) bağlanması tavsiye edilir.
Dikkatli bir biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.
Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.
Servis ve müşteri danışmanı
Daçınık (görünüş) şekillerini ve yedek parçalara ait bilgileri şu adreste bulabilirsiniz:
Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.
Sadece AB üyesi ülkeler için:
Elektrikli el aletini evsel çöplerin içine atmayın!
Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve
bunların tek tek ülkelerin hukuklarına
uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.
Değişiklik haklarımız saklıdır.
BOSCH
Robert Bosch GmbH
