MANUAL DE UTILIZADOR GWS 14-125 CIT BOSCH
Manual de instruções
Instruções de uso
Manual de instruções
Instruções de segurança específicas do aparelho
Prato lixador de borracha

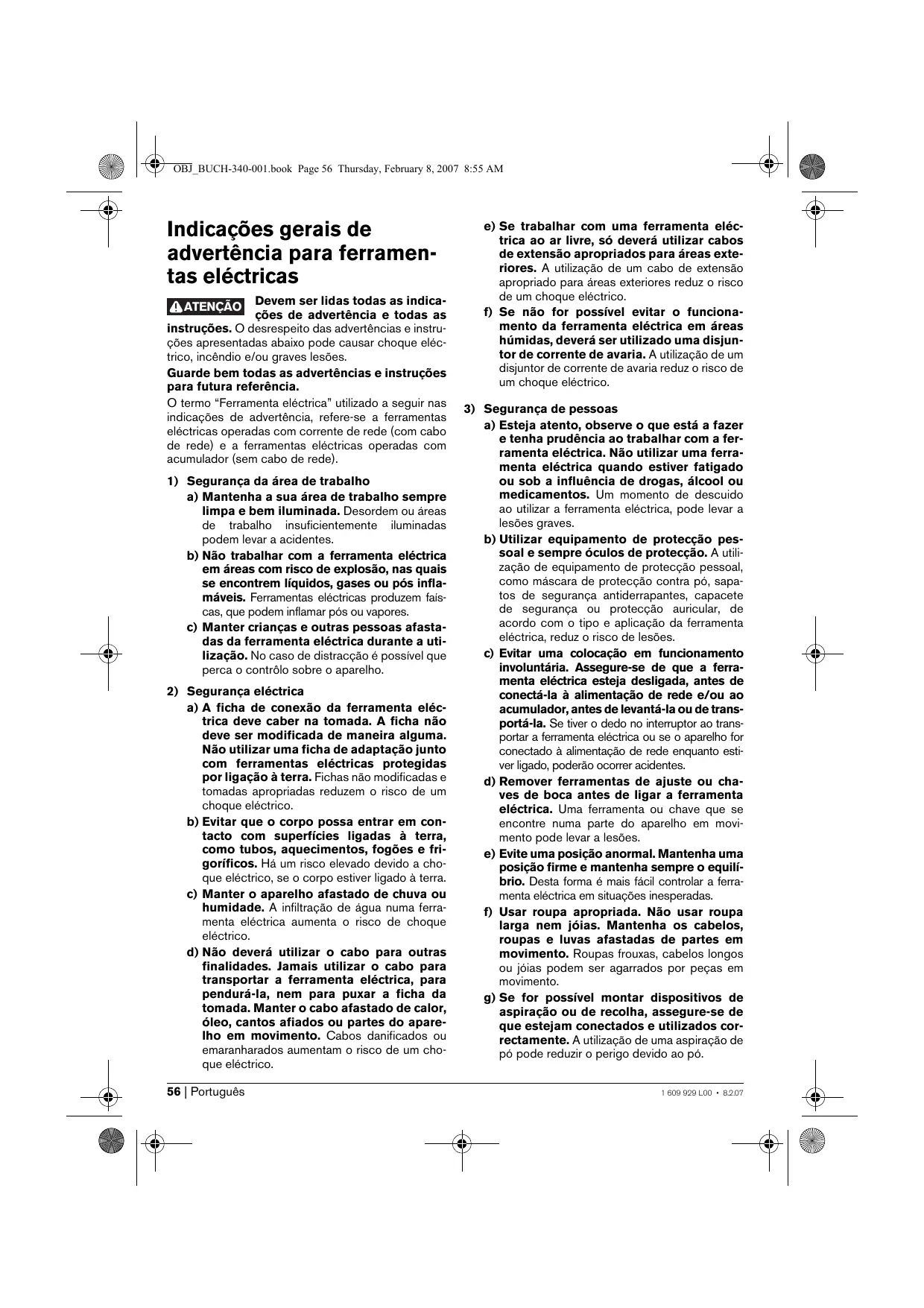

Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções.
O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
2) Segurança elétrica
a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. b) Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anómala. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas elétricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado, utilizando peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de serviço específicas do aparelho
Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação
-Esta ferramenta elétrica deve ser utilizada como lixadeira, como lixadeira com lixa de papel, escova de arame e para separar por retificação. Observar todas as indicações de segurança, instruções, apresentações e dados fornecidos com a ferramenta elétrica. O desrespeito das seguintes instruções pode levar a um choque elétrico, incêndio e/ou graves lesões. - Esta ferramenta elétrica não é apropriada para polir. Aplicações para as quais a ferramenta elétrica não é prevista podem causar riscos e lesões. - Não utilizar acessórios que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O fato de poder fixar o acessório a esta ferramenta elétrica não garante uma aplicação segura. - O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que o permitido podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas. Discos abrasivos, flanges, pratos abrasivos ou outros acessórios devem caber exatamente no veio de retificação da sua ferramenta elétrica. Ferramentas de trabalho que não cabem exatamente no veio de retificação da ferramenta elétrica giram irregularmente, vibram fortemente e podem levar à perda de controle. - Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização, deve-se controlar as ferramentas de trabalho e verificar se, por exemplo, os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrito, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, deve-se verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deve-se
manter-se, e as pessoas que se encontrarem nas proximidades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o maior número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste.
Utilizar equipamento de proteção pessoal. De acordo com a aplicação, utilizar proteção para todo o rosto, proteção para os olhos ou óculos de proteção. Se for necessário, utilizar máscara contra poeira, proteção auricular, luvas de proteção ou avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas voadoras produzidas durante as diversas aplicações. A máscara contra poeira ou máscara de respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer perda da capacidade auditiva. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deverá usar equipamento de proteção pessoal. Estilhaços da peça a ser realizada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho. Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contato com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. - Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. - Jamais depositar a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contato com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica. - Não permitir que a ferramenta elétrica funcione quando estiver a transportá-la. A sua roupa pode ser agarrada devido a um contato acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo.
Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. - Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. - Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.
- Contra-golpe é uma repentina reação devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferramenta de trabalho.
Se, por exemplo, um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta no sentido do operador ou para longe, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos também podem partir-se.
Um contra-golpe é a consequência de uma utilização incorreta ou inadequada da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução, como descrito a seguir.
Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controlo possível sobre as forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas. Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe, a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe leva a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.
- Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação cede à trava em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe.
- Não utilize lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta elétrica.
Instruções especiais de segurança específicas para lixar e separar por retificação
- Sempre utilizar a capa de proteção prevista para o tipo de corpo abrasivo utilizado. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do corpo abrasivo aponte abertamente na direção do operador. A capa de proteção deve proteger o operador contra estilhaços e contra um contacto acidental com o corpo abrasivo. Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e portanto não são seguros.
- Os corpos abrasivos devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre esses corpos abrasivos pode quebrá-los.
- Sempre utilizar flanges de aperto intactos, de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos.
- Não utilizar discos abrasivos gastos de outras ferramentas elétricas. Discos abrasivos para ferramentas elétricas não são apropriados para as rotações mais altas de ferramentas elétricas menores e podem quebrar.
Outras advertências especiais de segurança para separar por retificação
Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efetuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e, portanto, a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. Evitar a área que se encontra à frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que, no caso de um contra-golpe, a ferramenta elétrica, junto com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, deve-se desligar a ferramenta elétrica e mantê-la parada até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte quando ainda estiver em rotação, caso contrário poderá ser provocado um contra-golpe. Verificar e eliminar a causa do emperramento. - Não ligar novamente a ferramenta elétrica quando não estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rotações antes de continuar cuidadosamente a cortar. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. Apoiar placas ou peças grandes para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos. Tenha cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies onde não é possível reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.
- Não utilize lixas de papel demasiado grandes, mas siga sempre as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe.
Esteja ciente de que a escova de arame perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, evite que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.
Advertências de segurança adicionais
Usar óculos de proteção.
Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. - Sempre utilizar dispositivos de proteção previstos para o respectivo tipo de aplicação. Dispositivos de proteção não apropriados para o tipo de aplicação não podem proteger suficientemente contra o rebolo. Para o trabalho em pedras deverá utilizar uma aspiração de pó. O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A utilização destes dispositivos reduz o perigo devido ao pó. Para o corte de pedras deverá utilizar um carril de guia. Sem guias laterais, é possível que o disco de corte emperre e cause um contra-golpe. ► Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno.
► Tomar medidas de proteção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Usar uma máscara de proteção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas. - Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. - Não utilizar a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Abrir a página desdobrável contendo a apresentação do aparelho, e deixar esta página aberta quando estiver lendo a instrução de serviço.
A ferramenta elétrica é destinada para lixar, desbastar e para escovar substâncias metálicas e de pedra, sem utilizar água.
Para lixar metais é necessário utilizar uma capa de proteção especial para cortes (acessório).
Para cortar pedras deve ser utilizada uma cobertura de aspiração especial para cortar com carril de guia (acessório).
A ferramenta elétrica pode ser utilizada para lixar com lixas de papel se for operada com ferramentas abrasivas homologadas.
Dados técnicos
| Rebarbadora | GWS ...PROFESSIONAL | 8-115 | 8-125 | 10-125 | 11-125CI | 11-125CIE |
| N° do produit | 3 601 ... | H20 ... | H27 ... | H21 ... | H22 ... | H23 ... |
| Potência nominal consumida | W | 800 | 800 | 1000 | 1100 | 1100 |
| Potênciautil | W | 500 | 500 | 630 | 660 | 660 |
| N° de rotação em punto morto | \( min^{-1} \) | 11 000 | 11 000 | 11 000 | 11 000 | 2800-11 000 |
| máx. diâmetro do disco abrasivo | mm | 115 | 125 | 125 | 125 | 125 |
| Rosca do veio de rectificação | | M 14 | M 14 | M 14 | M 14 | M 14 |
| Desactivação de contragolpe | | - | - | - | ● | ● |
| Protecção contra rearranqueinvoluntário | | - | - | - | ● | ● |
| Limitação de corrente de arran-que | | - | - | - | ● | ● |
| Constant-electronic | | - | - | - | ● | ● |
| Pré-selectação do número de rotação | | - | - | - | - | ● |
| Peso conforme EPTA-Procedure01/2003 | kg | 1,9 | 1,9 | 2,1 | 2,0 | 2,0 |
| Classe de proteção | | \( \square/\mathrm{{II}} \) | \( \square/\mathrm{{II}} \) | \( \square/\mathrm{{II}} \) | \( \square/\mathrm{{II}} \) | \( \square/\mathrm{{II}} \) |
As indicações são válidas para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.
| Rebarbadora | GWS ...PROFESSIONAL | 14-125CI | 14-125CIE | 14-125CIT | 14-150CI |
| N° do produit | 3 601 ... | H24 ... | H25 ... | H29 ... | H26 ... |
| Potência nominal consumida | W | 1400 | 1400 | 1400 | 1400 |
| Potênciautil | W | 820 | 820 | 820 | 820 |
| N° de rotação em punto morto | min-1 | 11000 | 2800 | 2800 | 9300 |
| -11000 | -9300 |
| máx. diâmetro do disco abrasivo | mm | 125 | 125 | 125 | 150 |
| Rosca do veio de rectificação | | M 14 | M 14 | M 14 | M 14 |
| Desactivação de contragolpe | | ● | ● | ● | ● |
| Protecção contra rearranque involuntário | | ● | ● | ● | ● |
| Limitação de corrente de arranque | | ● | ● | ● | ● |
| Constant-electronic | | ● | ● | ● | ● |
| Pré-selectação do número de rotação | | - | ● | ● | - |
| Peso conforme EPTA-Procedure 01/2003 | kg | 2,2 | 2,2 | 2,2 | 2,3 |
| Classe de proteção | | □/II | □/II | □/II | □/II |
As indicações são válidas para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Alavanca para desbloquear a capa de proteção 2 Tecla de bloqueio do veio
3 Roda de ajuste para pré-seleção do número de rotação (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT) 4 Interruptor de ligar-desligar 5 Punho adicional 6 Veio de retificação 7 Capa de aspiração para lixar* 8 Flange de admissão com o-ring
9 Disco de metal duro em forma de tacho*
10 Porca de aperto 11 Porca de aperto rápido SDS-clip 12 Capa de proteção para lixar 13 Capa de proteção para cortar 14 Disco abrasivo/de corte* 15 Proteção para as mãos 16 Prato abrasivo de borracha 17 Folha de lixar 18 Porca redonda 19 Escova tipo taça* 20 Capa de aspiração para cortar com carril de guia* 21 Disco de corte diamantado*
- Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
C
Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE.
Dr. Egbert Schneider
| Valores de medicação averiguidos conforme EN 60745. | 3 601 ... | H20 ... | H22 ... | H29 ... |
| H27 ... | H23 ... | |
| H21 ... | H24 ... | |
| H25 ... | |
| H26 ... | |
| O[nível de ruído avaliado como A do aparecido é típicoamente: |
| Nível de pressão acústica | dB(A) | 91 | 91 | 91 |
| Nivel de potência acústica | dB(A) | 102 | 102 | 102 |
| Incerteza K= | dB | 3 | 3 | 3 |
| Usar proteção auricular! |
| Valores totais de vibração (soma dos vectores das vezes direcionções) determinadas conforme EN 60745: |
| Lixamento de superficies (Desbastar): |
| Valor de emissão de vibrações ah | m/s2 | 5,5 | 8,5 | 7,0 |
| incerteza K= | m/s2 | 2,0 | 2,0 | 2,0 |
| Lixar com folha de lixa: |
| Valor de emissão de vibrações ah | m/s2 | 3,0 | 3,0 | 3,0 |
| incerteza K= | m/s2 | 1,5 | 1,5 | 1,5 |
ATENÇÃO
O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos.
O nível de vibrações varia de acordo com a aplicação da ferramenta elétrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta elétrica for regularmente utilizada de maneira semelhante.
Nota: Para uma avaliação exacta do impacto de vibrações durante um certo período de trabalho, têm de ser considerados os períodos nos quais o aparelho está desligado ou a funcionar sem estar realmente a ser empregue. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.
Montagem
Montar os dispositivos de proteção
▷ Antes de todos os trabalhos na ferramenta elétrica, puxar a ficha de rede da tomada.

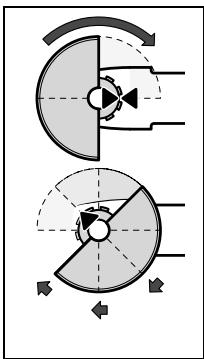

Capa de proteção para lixar
Colocar a capa de proteção 12 sobre a gola do veio, como indicado na figura. As marcas triangulares na tampa de proteção devem coincidir com as respectivas marcas da cabeça da engrenagem.
Premir a capa de proteção 12 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até engate perceptível.
Adaptar a posição da capa de proteção 12 às exigências do processo de trabalho. Para tal, deve premir a alavanca de destravamento 1 para cima e girar a capa de proteção 12 para a posição desejada.
Ajustar a capa de proteção 12 de modo a evitar que faíscas na direção do operador. Só deverá ser possível girar a capa de proteção 12, acionando também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.
Nota: Os ressaltos de codificação na capa de proteção 12 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.
Capa de proteção para cortar
Sempre utilizar uma capa de proteção de corte para cortar metais 13. Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 20.
A capa de proteção para cortar 13 é montada como a capa de proteção para lixar 12.
Capa de aspiração para lixar
Para lixar superfícies, vernizes e plásticos com discos de metal duro em forma de tacho 9 ou com pratos abrasivos de borracha 16 e com lixa 17, de modo a produzir pó, poderá utilizar a capa de aspiração 7. A capa de aspiração 7 não é apropriada para o trabalho em metais.
Na capa de aspiração 7 pode ser conectado um aspirador de pó Bosch apropriado. A capa de aspiração 7 é montada como a capa de proteção 12. A coroa de escovas é comutável.
Punho adicional
Só utilizar a sua ferramenta elétrica com o punho adicional 5.
Atarraxar o punho adicional 5 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.
Punho adicional antivibração
Controle de vibração
O punho adicional antivibrações reduz as vibrações, proporcionando um trabalho agradável e seguro. - Não efetuar quaisquer alterações no punho adicional.
Não continuar a utilizar um punho adicional danificado.
Proteção para as mãos
Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo taça/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 15.
Fixar a proteção para as mãos 15 com o punho adicional 5.
Montar ferramentas abrasivas
Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. - Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.
Limpar o veio de retificação 6 e todas as peças a serem montadas.
Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação.
Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho adequado para o flange de admissão. Não utilize adaptadores nem redutores.
Ao utilizar discos de corte diamantados, deverá assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).
A sequência de montagem está apresentada na página de esquemas.
Para fixar o disco abrasivo/disco de corte, deve atarraxar a porca de aperto 10 e apertá-la com a chave de dois furos, veja secção "Porca de aperto rápido".
- Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.
No flange de admissão 8 encontra-se uma peça de plástico (o-ring) em volta do colar de centragem. Se o o-ring estiver faltando ou estiver danificado, será imprescindível substituí-lo (número de produto 1600 210 039), antes de montar o flange de admissão 8.
Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 15.
Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 15.
A sequência de montagem está apresentada na página de esquemas.
Atarraxar a porca redonda 18 e apertá-la com a chave de dois furos.
Ao trabalhar com o prato abrasivo de borracha 16 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 15.
A sequência de montagem está apresentada na página de esquemas.
Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

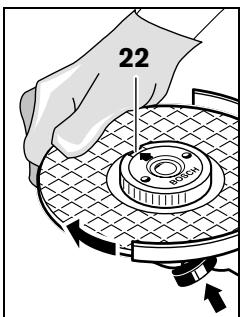

Para substituir facilmente as ferramentas abrasivas sem ter que utilizar outras ferramentas, poderá usar, em vez da porca de aperto 10, a porca de aperto rápido 11.
A porca de aperto rápido 11 só deve ser utilizada para discos abrasivos ou para discos de corte.
Só utilizar uma porca de aperto 11 que esteja em perfeito estado e sem danos.
Ao atarraxar, observe que o lado da porca de aperto rápido com a legenda 11 não mostre para o disco abrasivo; a seta deve apontar para a marca de índice 22.
Premir a tecla de bloqueio do veio 2 para imobilizar o veio de retificação. Girar o disco abrasivo fortemente no sentido dos ponteiros do relógio para apertar a porca de aperto rápido.
Uma porca de aperto rápido atarraxada de forma correta pode ser solta com a mão; basta girar o anel serrilhado no sentido contrário ao dos ponteiros do relógio.
Jamais soltar uma porca de aperto rápido com um alicate, mesmo se estiver presa, mas utilizar a chave de bocas. Aplicar a chave de bocas como indicado na figura.
Ferramentas abrasivas admissíveis
Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.
O número de rotação admissível [min⁻¹] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.
Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.
| máx
[mm] | [mm] | | |
| D | b | d | [min-1] | [m/s] |
| b d | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 |
| 150 | 6 | 22,2 | 9300 | 80 |
| D | 115 | - | - | 11000 | 80 |
| 125 | 11000 | 80 |
| b d | 75 | 30 | M 14 | 11000 | 45 |

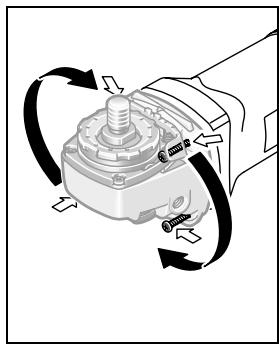

Girar o cabeçote de engrenagens
▷ Antes de todos os trabalhos na ferramenta elétrica, puxar a ficha de rede da tomada.
O cabeçote de engrenagens pode ser girado em passos de 90°. Desta forma é possível colocar o interruptor de ligar/desligar numa posição mais própria para certos trabalhos especiais, p.ex. para trabalhos de corte com a capa de aspiração com carril de guia 20/coluna para corte ou para esqueridos.
Desatarraxar completamente os 4 parafusos. Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.
Funcionamento
Colocação em funcionamento
▷ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuem suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer reduções de potência ou comportamentos anormais ao ligar o aparelho.
Observe a adequação do gerador de corrente aplicado.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 4 para a frente.
Para fixar o interruptor de ligar-desligar 4, deverá premir o lado da frente do interruptor de ligar-desligar 4, até este engatar.
Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 4, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 4 no lugar de TRS e soltá-lo novamente.
► Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.
Desativação de contragolpe
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
A alimentação de rede ao motor é interrompida no caso de uma repentina queda do número de rotações, p. ex. bloqueio no corte de separação.
Para recolocar em funcionamento, deverá colocar o interruptor de ligar-desligar 4 na posição desligada e ligar novamente a ferramenta elétrica.
Proteção contra rearranque involuntário (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)
A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.
Para recolocar em funcionamento, deverá colocar o interruptor de ligar-desligar 4 na posição desligada e ligar novamente a ferramenta elétrica.
Limitação de corrente de arranque (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)
A limitação eletrónica de corrente de arranque limita a potência ao ligar a ferramenta elétrica e possibilita o funcionamento com um fusível de 16 A.
Constant-electronic (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)
A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga, assegurando um desempenho de trabalho uniforme.
Pré-seleção do número de rotações (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)
Com a roda de pré-seleção do número de rotações 3 é possível pré-selecionar o número de rotações/número de percussões necessário durante o funcionamento.
As indicações apresentadas na janela seguinte são valores recomendados.
| Material | Aplicação | Ferramenta de trabalho | Posicao da roda de ajuste 3 |
| Metal | Remover tintas | Folha de lixar | 2 - 3 |
| Madeira, metal | Escovar,.desenferrujar | Escova tipo tacho, lixa | 3 |
| Metal, pedra | Lixar | Disco abrasivo | 4 - 6 |
| Metal | Desbastar | Disco abrasivo | 6 |
| Pedra | Cortar | Disco de corte e carril de guia (cortar pedrassole permittedo com o car-ril de guia) | 6 |
Indicações de trabalho
Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática". Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. - Não force demasiadamente a ferramenta elétrica, de modo que chegue a parar. - Os discos abrasivos e os discos de corte tornam-se extremamente quentes durante o trabalho; não toque neles antes que arrefeçam.
Desbastar
- Jamais utilizar os discos de corte para desbastar.
Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos.
Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.
Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um nível de ruído reduzido e temperaturas de trabalho mais baixas do que discos abrasivos tradicionais.
Sempre utilizar uma capa de proteção de corte para cortar metais 13.
Trabalhar com os discos abrasivos com avanço moderado, adequado para o material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperrar ou oscilar.
Não travar discos de corte que estejam a girar por inércia, exercendo pressão lateral.

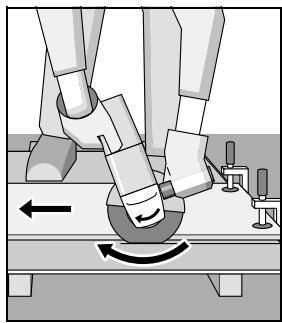

A ferramenta elétrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário, há perigo de que seja premida descontroladamente para fora do corte.
Para cortar perfis e tubos quadrados, deverá fazê-lo pela menor seção transversal.
Cortar pedras
Sempre utilizar uma capa de aspiração de corte para cortar pedras com um carril de guia 20. A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.
Para cortar pedras, deverá utilizar de preferência um disco abrasivo diamantado. Como proteção contra empenamento, avaliar a capa de aspiração com carril de guia 20.
Só operar a ferramenta elétrica com uma aspiração de pó e use adicionalmente uma máscara de proteção contra pó.
O aspirador de pó deve ser homologado para a aspiração de pó de pedras. A Bosch oferece aspiradores apropriados.
Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.
Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido.
Neste caso, deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com o máximo número de rotações, durante alguns instantes, para se arrefecer.
Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.
Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições dos países.
É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho, deverá consultar o técnico de estabilidade, o arquiteto ou o supervisor da obra responsáveis.
Manutenção e Serviço
Manutenção e limpeza
▸ Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. Nestes casos, recomendamos a utilização de um equipamento de aspiração estacionário, soprar frequentemente as aberturas de ventilação e intercalar um disjuntor de corrente de avaria.
Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo da ferramenta elétrica.
Serviço e consulta ao cliente
Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Fax +351 21/851 1096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
0800/7045446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Apenas países da União Europeia:
Não deitar ferramentas elétricas no lixo doméstico!
De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacio
nais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Sobreserva de alterações.
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
STOP
