MANUAL DE USUARIO GWS 14-125 CIT BOSCH
Instrucciones de servicio

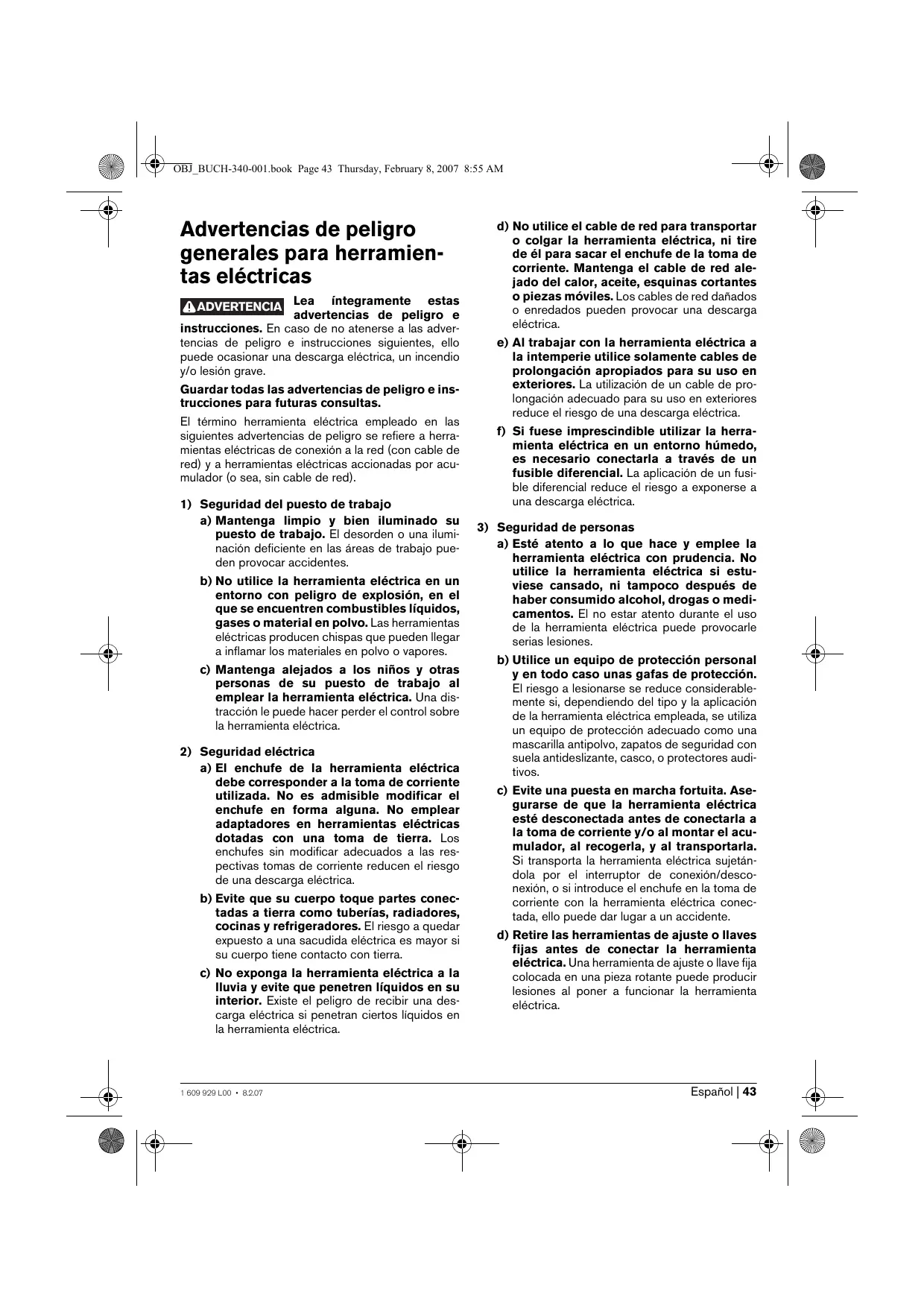

Advertencias de peligro generales para herramientas eléctricas
ADVERTENCIA
Lea íntegramente estas advertencias de peligro e
instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guarde todas las advertencias de peligro e instrucciones para futuras consultas.
El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
1) Seguridad del puesto de trabajo
a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo puede provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
3) Seguridad de personas
a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco antes de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarles serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, algo puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilice unos equipos de aspiración o captación de polvo, asegúrese de que estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
4) Uso y trato cuidadoso de herramientas eléctricas
a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambio de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
f) Mantenga los útiles limpios y afilados. Los útiles sostenidos correctamente se dejan guiar y controlar mejor. g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la actividad a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
5) Servicio
a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la calidad de la herramienta eléctrica.
Advertencias de peligro generales al realizar trabajos de amolado, lijado, con cepillos de alambre y tronzado
Esta herramienta eléctrica ha sido concebida para amolar, lijar, trabajar con cepillos de alambre y tronzar. Observe todas las advertencias de peligro, instrucciones, ilustraciones y especificaciones que se suministran con la herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede provocar una electrocución, incendio y/o lesiones serias. Esta herramienta eléctrica no es apropiada para pulir. La utilización de la herramienta eléctrica en trabajos para los que no ha sido prevista puede provocar un accidente. No emplee accesorios diferentes de aquellos que el fabricante haya previsto o recomendado especialmente para esta herramienta eléctrica. El mero hecho de que sea acoplable un accesorio a su herramienta eléctrica no implica que su utilización resulte segura. Las revoluciones admisibles del útil deberán ser como mínimo iguales a las revoluciones máximas indicadas en la herramienta eléctrica. Aquellos accesorios que giren a unas revoluciones mayores a las admisibles pueden romperse y salir despedidos. El diámetro exterior y el grosor del útil deberán corresponder con las medidas indicadas para su herramienta eléctrica. Los útiles de dimensiones incorrectas no pueden protegerse ni controlarse con suficiente seguridad.
▸ Los orificios de los discos amoladores, bridas, platos lijadores u otros útiles deben alojar exactamente sobre el husillo de su herramienta eléctrica. Los útiles que no ajusten correctamente sobre el husillo de la herramienta eléctrica, al girar descentrados, generan unas vibraciones excesivas y pueden hacerle perder el control sobre el aparato. No use útiles dañados. Antes de cada uso inspeccione el estado de los útiles con el fin de detectar, p. ej., si están desportillados o fisurados los útiles de amolar, si está agrietado o muy desgastado el plato lijador, o si las púas de los cepillos de alambre están flojas o rotas. Si se le cae la herramienta eléctrica o el útil, inspeccione si han sufrido algún daño o monte otro útil en correctas condiciones. Una vez controlado y montado el útil, sitúese Vd. y las personas circundantes fuera del plano de rotación del útil y deje funcionar la herramienta eléctrica en vacío, a las revoluciones máximas, durante un minuto. Por lo regular, aquellos útiles que estén dañados suelen romperse al realizar esta comprobación. - Utilice un equipo de protección personal. Dependiendo del trabajo a realizar use una careta, una protección para los ojos, o unas gafas de protección. Si procede, emplee una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para protegerle de los fragmentos que pudieran salir proyectados al desprenderse del útil o pieza. Las gafas de protección son las indicadas para protegerle de los fragmentos que pudieran salir despedidos al trabajar. La mascarilla antipolvo o respiratoria deberá ser apta para filtrar las partículas producidas al trabajar. La exposición prolongada al ruido puede provocar sordera. ▸ Cuide que las personas en las inmediaciones se mantengan a suficiente distancia de la zona de trabajo. Toda persona que acceda a la zona de trabajo debe utilizar un equipo de protección personal. Podrían ser lesionadas, incluso fuera del área de trabajo inmediato, al salir proyectados fragmentos de la pieza de trabajo o del útil. - Únicamente sujete el aparato por las empuñaduras aisladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable del aparato. El contacto con conductores portadores de tensión podría hacer que las partes metálicas del aparato le provocaran una descarga eléctrica.
- Mantenga el cable de red alejado del útil en funcionamiento. En caso de que Vd. pierda el control sobre la herramienta eléctrica, puede llegar a cortarse o enredarse el cable de red con el útil y lesionarle su mano o brazo. Jamás deposite la herramienta eléctrica antes de que el útil se haya detenido por completo. El útil en funcionamiento puede llegar a tocar la base de apoyo y hacerle perder el control sobre la herramienta eléctrica. No debería funcionar la herramienta eléctrica mientras la transporte. El útil en funcionamiento podría lesionarle al engancharse accidentalmente con su vestimenta.
- Limpie periódicamente las rejillas de refrigeración de su herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa, por lo que, en caso de una acumulación fuerte de polvo metálico, ello pueda provocarle una descarga eléctrica. No utilice la herramienta eléctrica cerca de materiales combustibles. Las chispas producidas al trabajar pueden hacer incendiar estos materiales. No emplee útiles que requieran ser refrigerados con líquidos. La aplicación de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.
Causas del rechazo y advertencias al respecto
El rechazo es una reacción brusca que se produce al atascarse o engancharse el útil, como un disco de amolar, plato lijador, cepillo, etc. Al atascarse o engancharse el útil en funcionamiento, este es frenado bruscamente. Ello puede hacerle perder el control sobre la herramienta eléctrica y hacer que esta salga impulsada en dirección opuesta al sentido de giro que tenía el útil.
En el caso, p. ej., de que un disco amolador se atasque o bloquee en la pieza de trabajo, pueda suceder que el canto del útil que penetra en el material se enganche, provocando la rotura del útil o el rechazo del aparato. Según el sentido de giro y la posición del útil en el momento de bloquearse puede que este resulte despedido hacia, o en sentido opuesto al usuario. En estos casos puede suceder que el útil incluso llegue a romperse.
El rechazo es ocasionado por la aplicación o manejo incorrecto de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan.
Sujete con firmeza la herramienta eléctrica y mantenga su cuerpo y brazos en una posición propicia para resistir las fuerzas de reacción. Si forma parte del aparato, utilice siempre la empuñadura adicional para poder soportar mejor las fuerzas del
rechazo, además de los pares de reacción que se presentan en la puesta en marcha. El usuario puede controlar las fuerzas del rechazo y de reacción si toma unas medidas preventivas oportunas.
- Jamás aproxime su mano al útil en funcionamiento. En caso de un rechazo, el útil podría lesionarle la mano. No se sitúe dentro del área hacia el que se movería la herramienta eléctrica al ser rechazada. Al resultar rechazada, la herramienta eléctrica saldrá despedida desde el punto de bloqueo en dirección opuesta al sentido de giro del útil. Tenga especial precaución al trabajar esquinas, cantos afilados, etc. Evite que el útil de amolar rebote contra la pieza de trabajo o que se atasque. En las esquinas, cantos afilados, o al rebotar, el útil en configuración tiende a atascarse. Ello puede hacerle perder el control o causar un rechazo del útil. No utilice hojas de sierra para madera ni otros útiles dentados. Estos útiles son propensos al rechazo y pueden hacerle perder el control sobre la herramienta eléctrica.
Instrucciones de seguridad específicas para operaciones de amolado y tronzado
Siempre emplee la caperuza protectora prevista para el útil que va a usar. La caperuza protectora debe montarse firmemente en la herramienta eléctrica cuidando que quede orientada de manera que ofrezca una seguridad máxima, o sea, cubriendo la mayor parte del útil a la que queda expuesta el usuario. La misión de la caperuza protectora es proteger al usuario de los fragmentos que puedan desprenderse del útil y del contacto accidental con este. Use exclusivamente útiles homologados para su herramienta eléctrica, en combinación con la caperuza protectora prevista para estos útiles. Los útiles que no fueron diseñados para su uso en esta herramienta eléctrica pueden provocar su rotura. Solamente emplee el útil para aquellos trabajos para los que fue concebido. Por ejemplo, no emplee las caras de los discos tronzadores para amolar. En los útiles de tronzar, el arranque de material se lleva a cabo con los bordes del disco. Si estos son sometidos a un esfuerzo lateral, lo pueden provocar su rotura.
Siempre use para el útil seleccionado una brida en perfecto estado con las dimensiones y forma correctas. Una brida adecuada soporta convenientemente el útil reduciendo así el peligro de rotura. Las bridas para discos tronzados pueden ser diferentes de aquellas para otros discos de amolar. No intente aprovechar los discos amoladores de otras herramientas eléctricas más grandes, excepto que su diámetro exterior se haya reducido suficientemente por el desgaste. Los discos amoladores destinados para herramientas eléctricas grandes no son aptos para soportar las velocidades periféricas más altas a las que trabajan las herramientas eléctricas más pequeñas, y pueden llegar a romperse.
Instrucciones de seguridad adicionales específicas para el tronzado
Evite que se bloquee el disco tronzador y una presión de aplicación excesiva. No intente realizar cortes demasiado profundos. Al solicitar en exceso el disco tronzador, este está más propenso a ladearse, bloquearse, a ser rechazado, o a romperse. No se coloque delante o detrás del disco tronzador en funcionamiento, alineado con la trayectoria del corte. Mientras que al cortar, el disco tronzador es guiado en sentido opuesto a su cuerpo, en caso de un rechazo el disco tronzador y la herramienta eléctrica son impulsados directamente contra Vd. Si el disco tronzador se bloquea, o si tuviese que interrumpir su trabajo, desconecte la herramienta eléctrica y manténgala en esta posición, sin moverla, hasta que el disco tronzador se haya detenido por completo. Jamás intente sacar el disco tronzador en marcha de la ranura de corte, ya que ello podría provocar un rechazo. Investigue y subsane la causa del bloqueo. No intente proseguir el corte, estando insertado el disco tronzador en la ranura de corte. Una vez fuera de la ranura de corte, espere a que el disco tronzador haya alcanzado las revoluciones máximas, y prosiga entonces el corte con cautela. En caso contrario el disco tronzador podrá bloquearse, salirse de la ranura de corte, o resultar rechazado. - Soporte las planchas u otras piezas de trabajo grandes para reducir el riesgo de bloqueo o rechazo del disco tronzador. Las piezas de trabajo grandes tienden a curvarse por su propio peso. La pieza de trabajo debe apoyarse desde abajo a algunos lados tanto cerca de la línea de corte como en los bordes.
Proceda con especial cautela al realizar recortes "por inmersión" en paredes o superficies similares. El disco tronzador puede ser rechazado al tocar tuberías de gas o agua, conductores eléctricos, u otros objetivos.
Instrucciones de seguridad específicas para trabajo con hojas lijadoras
No use hojas lijadoras más grandes que el soporte, ateniéndose para ello a las dimensiones que el fabricante recomienda. Las hojas lijadoras de un diámetro mayor que el plato lijador pueden provocar un accidente, fisurarse, o provocar un rechazo.
Instrucciones de seguridad específicas para el trabajo con cepillos de alambre
- Considere que las púas de los cepillos de alambre pueden desprenderse también durante un uso normal. No fuerce las púas ejerciendo una fuerza de aplicación excesiva. Las púas desprendidas pueden traspasar muy fácilmente la ropa delgada y/o la piel. En caso de recomendarse el uso de una caperuza protectora, evite que el cepillo de alambre alcance a rozar contra la caperuza protectora. Los cepillos de plato y de vaso pueden aumentar su diámetro por efecto de la presión de aplicación y de la fuerza centrífuga.
Instrucciones de seguridad adicionales
Colóquese unas gafas de protección.
Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, algo puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución. Siempre utilice los dispositivos protectores prescritos para la respectiva aplicación. Aquellos dispositivos protectores inadecuados para una aplicación específica no alcanzan a cubrir suficientemente el útil de amolar. - Al trabajar piedra utilice un equipo para aspiración de polvo. El aspirador empleado debe ser adecuado para aspirar polvo de piedra. La utilización de estos equipos reduce los riesgos derivados del polvo.
- Utilice un soporte guía para tronzar piedra. Un disco tronzador que no va guiado lateralmente puede atascarse y provocar un rechazo.
- Trabaje sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. Asegure la pieza de trabajo. Una pieza de trabajo fijada con todos los dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. No trabaje materiales que contengan amianto. El amianto es cancerígeno. Tome unas medidas de protección adecuadas si al trabajar pudiera generarse polvo combustible, explosivo o nocivo para la salud. Por ejemplo: ciertos tipos de polvo son cancerígenos. Colóquese una mascarilla antipolvo y, si su aparato viene equipado con la conexión correspondiente, utilice además un equipo de aspiración adecuado. Mantenga limpio su punto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado conlleva un mayor riesgo de electrocución.
Descripción del funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Despliegue y mantenga abierta la solapa con la imagen del aparato cuando lea las instrucciones de manejo.
Utilización reglamentaria
El aparato ha sido diseñado para tronzar, desbastar y cepillar metal y piedra, sin la aportación de agua.
Para tronzar metal es necesario emplear una caperuza protectora especial para tronzar (accesorio especial). Para tronzar piedra es necesario emplear una caperuza de aspiración especial dotada con un soporte guía (accesorio especial).
En combinación con los útiles de lijar autorizados, es posible emplear también la herramienta eléctrica para lijar.
Datos técnicos
| Amoladora angular | GWS ...PROFESSIONAL | 8-115 | 8-125 | 10-125 | 11-125CI | 11-125CIE |
| N° de articulo | 3 601 ... | H20 ... | H27 ... | H21 ... | H22 ... | H23 ... |
| Potencia absorbida nominal | W | 800 | 800 | 1000 | 1100 | 1100 |
| Potencia uytil | W | 500 | 500 | 630 | 660 | 660 |
| Revolveriones en vacio | \( min^{-1} \) | 11000 | 11000 | 11000 | 11000 | 2800- 11000 |
| Diámetro de disco de amolar,máx. | mm | 115 | 125 | 125 | 125 | 125 |
| Rosca del husillo | | M 14 | M 14 | M 14 | M 14 | M 14 |
| Desconexión de rechazo | | - | - | - | ● | ● |
| Protección contra rearranque | | - | - | - | ● | ● |
| Limitación de la corriente dearranque | | - | - | - | ● | ● |
| Electrónica Constante | | - | - | - | ● | ● |
| PreseLECTION de revoluciones | | - | - | - | - | ● |
| Peso según EPTA-Procedure01/2003 | kg | 1,9 | 1,9 | 2,1 | 2,0 | 2,0 |
| Clase de protección | | \( \square/\Pi \) | \( \square/\Pi \) | \( \square/\Pi \) | \( \square/\Pi \) | \( \square/\Pi \) |
Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones específicas para ciertos países. Preste atención al n.° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.
| Amoladora angular | GWS ...PROFESSIONAL | 14-125CI | 14-125CIE | 14-125CIT | 14-150CI |
| N° de articulo | 3 601 ... | H24 ... | H25 ... | H29 ... | H26 ... |
| Potencia absorbida nominal | W | 1400 | 1400 | 1400 | 1400 |
| Potencia ↑util | W | 820 | 820 | 820 | 820 |
| Revolutuciones en vacio | \( min^{-1} \) | 11 000 | 2800-11 000 | 2800-9300 | 9300 |
| Diámetro de disco de amolar, max. | mm | 125 | 125 | 125 | 150 |
| Rosca del husillo | | M 14 | M 14 | M 14 | M 14 |
| Desconexión de rechazo | | ● | ● | ● | ● |
| Protección contra rearranque | | ● | ● | ● | ● |
| Limitación de la corriente de arranque | | ● | ● | ● | ● |
| Electrónica Constante | | ● | ● | ● | ● |
| Preselección de revoluciones | | - | ● | ● | - |
| Peso según EPTA-Procedure 01/2003 | kg | 2,2 | 2,2 | 2,2 | 2,3 |
| Clase de protección | | \( \square/\Pi \) | \( \square/\Pi \) | \( \square/\Pi \) | \( \square/\Pi \) |
Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones específicas para ciertos países. Preste atención al n.° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Palanca de desenganche de caperuza protectora 2 Botón de bloqueo del husillo
3 Rueda preselectora de revoluciones (GWS 11-125 CIE/GWS 14-125 CIE/ GWS 14-125 CIT) 4 Interruptor de conexión/desconexión 5 Empuñadura adicional 6 Husillo 7 Caperuza de aspiración para amolar 8 Brida de apoyo con junta tórica 9 Vaso de amolar de metal duro
10 Tuerca de fijación 11 Tuerca de fijación rápida SDS-clic 12 Caperuza protectora para amolar 13 Caperuza protectora para tronzar 14 Disco de amolar/tronzar 15 Protección para las manos 16 Plato lijador de goma 17 Hoja lijadora 18 Tuerca tensora 19 Cepillo de vaso 20 Caperuza de aspiración para tronzar con soporte guía* 21 Disco de tronzar diamantado*
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
C
Declaramos bajo nuestra responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE.
| Determinación de los values de medicación según EN 60745. | 3 601 ... | H20 ... | H22 ... | H29 ... |
| H27 ... | H23 ... | |
| H21 ... | H24 ... | |
| H25 ... | |
| H26 ... | |
| El nivel de presión sonora típico del aparato, determinado con unelterro A, asciende a |
| Nivel de presión sonora | dB(A) | 91 | 91 | 91 |
| Nivel de potencia acústica | dB(A) | 102 | 102 | 102 |
| Tolerancia K= | dB | 3 | 3 | 3 |
| iColocarse un protector de oídos! |
| Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: |
| Amolado superficial (desbastado): |
| Valor de vibraciones generadas ah | m/s2 | 5,5 | 8,5 | 7,0 |
| tolerancia K= | m/s2 | 2,0 | 2,0 | 2,0 |
| Lijado con hojas lijadoras: |
| Valor de vibraciones generadas ah | m/s2 | 3,0 | 3,0 | 3,0 |
| tolerancia K= | m/s2 | 1,5 | 1,5 | 1,5 |
ADVERTENCIA El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otros aparatos.
El nivel de vibraciones puede variar de acuerdo a la aplicación respectiva de la herramienta eléctrica, pudiendo estar en ciertos casos por encima del valor indicado en estas instrucciones. La solicitación experimentada por las vibraciones pudiera ser mayor de lo que se supone, si la herramienta eléctrica es utilizada con regularidad de esta forma.
Observación: Para determinar con exactitud la solicitación experimentada por las vibraciones durante un tiempo de trabajo determinado, es necesario considerar también aquellos tiempos en los que el aparato está desconectado, o bien, esté en funcionamiento, pero sin ser utilizado. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.
Montaje
Montaje de los dispositivos de protección
► Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

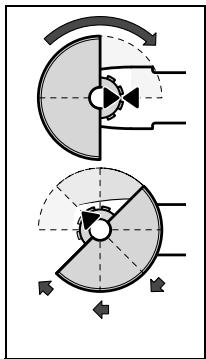

Caperuza protectora para amolar
Insertar la caperuza protectora 12 en el cuello del husillo según figura. Las marcas triangulares de la caperuza protectora deben coincidir con aquellas del cabezal del husillo.
Insertar la caperuza protectora 12 sobre el cuello del husillo de manera que el collar asiente contra la brida de la herramienta eléctrica, y gire la caperuza protectora hasta enclavarla de forma perceptible.
Adapte la posición de la caperuza protectora 12 a los requerimientos del trabajo. Para ello, presione la palanca de desenclavamiento 1 hacia arriba, y gire la caperuza protectora 12 a la posición deseada.
Ajuste la caperuza protectora 12 de modo que las chispas producidas no sean proyectadas contra usted. ¡La caperuza protectora 12 solamente debe poder girarse una vez aflojada la palanca de desenclavamiento 1! Si no fuera este el caso, no debe seguirse utilizando la herramienta eléctrica bajo ninguna circunstancia y debe hacerse reparar en un servicio técnico.
Observación: Los resaltes de la caperuza protectora 12 aseguran que solamente pueda montarse una caperuza protectora adecuada a la herramienta eléctrica.

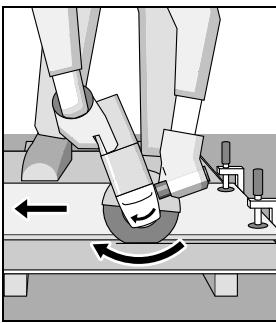

Caperuza protectora para tronzar
Para tronzar metal, utilice siempre la caperuza protectora para tronzar 13. Para tronzar piedra, utilice siempre la caperuza de aspiración para tronzar con soporte guía 20.
La caperuza protectora para tronzar 13 se monta igual que la caperuza protectora para amolar 12.
Caperuza de aspiración para amolar
Para reducir la formación de polvo al tratar pinturas, lacas y plásticos en combinación con vasos de amolar de metal duro 9, o al emplear un plato lijador de goma 16 con hojas lijadoras 17, puede usar usted la caperuza de aspiración 7. La caperuza de aspiración 7 no debe utilizarse al trabajar metales.
A la caperuza de aspiración 7 puede conectarse un aspirador Bosch adecuado para el trabajo a realizar.
La caperuza de aspiración 7 se monta igual que la caperuza protectora 12. El cepillo de corona es sustituible.
Empuñadura adicional
Solamente utilice la herramienta eléctrica con la empuñadura adicional 5 montada.
Dependiendo del trabajo a realizar, enrosque la empuñadura adicional 5 a la derecha o izquierda del cabezal del aparato.
Empuñadura adicional antivibratoria
Vibration Control
La empuñadura adicional antivibratoria amortigua las vibraciones, lo cual permite trabajar de forma más cómoda y segura.
No modifique de manera alguna la empuñadura adicional. No continúe utilizando una empuñadura adicional deteriorada.
Protección para las manos
Siempre monte la protección para las manos 15 al trabajar con el plato lijador de goma 16, el cepillo de vaso, el cepillo de disco, o el plato pulidor de fibra.
Sujete la protección para las manos 15 con la empuñadura adicional 5.
Montaje de los útiles de amolar
▷ Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Los discos de amolar y de tronzar pueden ponerse muy calientes al trabajar; esperar a que se enfríen antes de tocarlos.
Limpie el husillo 6 y todas las demás piezas a montar. Al sujetar y aflojar los útiles de amolar, retenga el husillo accionando para ello el botón de bloqueo del husillo 2.
Solamente accione el botón de bloqueo del husillo estando detenido el husillo. En caso contrario podrá dañarse la herramienta eléctrica.
Disco de amolar/tronzar
Tenga en cuenta las dimensiones de los útiles de amolar. El diámetro del orificio debe ajustar correctamente en la brida de apoyo. No emplee adaptadores ni piezas de reducción.
Al montar discos tronzadores diamantados, observar que la flecha de dirección de este coincida con el sentido de giro de la herramienta eléctrica (ver flecha marcada en la cabeza del aparato).
El orden de montaje puede observarse en la página ilustrada.
Para sujetar el disco de amolar/tronzar, enroscar la tuerca de fijación 10 y apretarla a continuación con la llave de dos pivotes, ver apartado "Tuerca de fijación rápida".
- Una vez montado el útil de amolar, antes de ponerlo a funcionar, verificar si este está correctamente montado, y si no roza en ningún lado. Asegúrese de que el útil no roza contra la caperuza protectora, ni yasa piezas.
En el área de cuello de centro de la brida de apoyo 8 va montada una pieza de plástico (anillo tórico). Si este anillo tórico faltase o estuviese deteriorado, es imprescindible montar uno nuevo (número de artículo 1600 210 039), antes de montar la brida de apoyo 8.
Plato pulidor de fibra
Siempre monte la protección para las manos 15 al trabajo con el plato lijador de goma 16, el cepillo de vaso, el cepillo de disco, o el plato pulidor de fibra.
Siempre monte la protección para las manos 15 al trabajo con el plato lijador de goma 16, el cepillo de vaso, el cepillo de disco, o el plato pulidor de fibra.
El orden de montaje puede observarse en la página ilustrada.
Enrosque la tuerca tensora 18 en el husillo y apriétela con la llave de dos pivotes.
Cepillo de vaso y de disco
Siempre monte la protección para las manos 15 al trabajo con el plato lijador de goma 16, el cepillo de vaso, el cepillo de disco, o el plato pulidor de fibra.
El orden de montaje puede observarse en la página ilustrada.
El cepillo de vaso o de disco deben enroscarse lo suficiente en el husillo, de manera que este asiente firmemente contra la cara de apoyo del husillo. Apretar firmemente el cepillo de vaso o de disco con una llave fija.

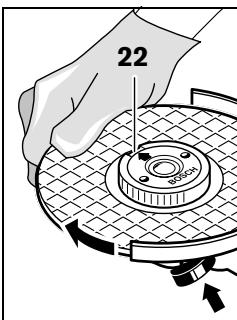

Tuerca de fijación rápida SDS-c/ic
Para cambiar de forma sencilla el útil de amolar, sin necesidad de aplicar herramientas auxiliares, puede Vd. emplear la tuerca de fijación rápida 11 en lugar de la tuerca de fijación 10.
La tuerca de fijación rápida 11 solamente debe usarse para sujetar discos de amolar o tronzar.
Solamente utilice tuercas de fijación rápida 11 sin dañar y en perfecto estado.
Al enroscarla, prestar atención a que la cara grabada de la tuerca de fijación rápida 11 quede orientada hacia el disco de amolar; la flecha debe coincidir además con la marca índice 22.
Accione el botón de bloqueo del husillo 2 para retener el husillo. Para apretar la tuerca de fijación, girar fuertemente el disco de amolar en el sentido de las agujas del reloj.
Una tuerca de fijación rápida, correctamente montada, puede aflojarse a mano girando el anillo moleteado en sentido contrario a las agujas del reloj. Jamás intente aflojar una tuerca de fijación rápida agarrotada con unas tenazas; utilice para ello la llave de dos pivotes. Aplique la llave de dos pivotes según se muestra en la figura.
Útiles de amolar admisibles
Puede utilizar todos los útiles de amolar mencionados en estas instrucciones de manejo.
Las revoluciones [min-1] o velocidad periférica [m/s] admisibles de los útiles de amolar empleados, deberán cumplir como mínimo las indicaciones detalladas en la tabla siguiente.
Por ello, es imprescindible tener en cuenta las revoluciones o velocidad periférica admisibles que figuran en la etiqueta del útil de amolar.
| máx
[mm] | [mm] | | |
| D | b | d | [mi-1] | [m/s] |
| b d | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 |
| 150 | 6 | 22,2 | 9300 | 80 |
| D | 115 | - | - | 11000 | 80 |
| 125 | 11000 | 80 |
| b d | 75 | 30 | M 14 | 11000 | 45 |

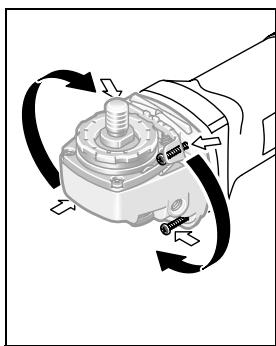

Giro del cabezal del aparato
Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
Es posible girar el cabezal del engranaje en pasos de 90°. Ello le permitirá colocar el interruptor de conexión/desconexión en una posición cómoda.
nexión en una posición de operación más cómoda si es Ud. Zurdo, o al realizar ciertos trabajos especiales como, p.ej., al tronzar con la caperuza de aspiración con el soporte guía 20/ mesa de tronzar.
Afloje completamente los cuatro tornillos. Gire cuidadosamente la cabeza del aparato sin separarlo de la carcasa a la nueva posición. Apriete los cuatro tornillos.
Operación
Puesta en marcha
¡Observe la tensión de red! La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230V también pueden funcionar a 220V
En caso de alimentar la herramienta eléctrica a través de un equipo electrógeno (generador) que no disponga de reservas de potencia suficientes, o que no incorpore un regulador de tensión adecuado (con refuerzo de la corriente de arranque), algo puede provocar una merma de la potencia o conducir a un comportamiento desacostumbrado en la conexión.
Compruebe si su grupo electrógeno es adecuado.
Para la puesta en marcha de la herramienta eléctrica empuje hacia delante el interruptor de conexión/desconexión 4.
Para enclavar el interruptor de conexión/desconexión 4 presione delante, hacia abajo, el interruptor de conexión/desconexión 4 hasta enclavarlo.
Para desconectar la herramienta eléctrica suelte el interruptor de conexión/desconexión 4, o en caso de estar enclavado, presiónelo brevemente atrás, y suelte a continuación el interruptor de conexión/desconexión 4.
Verifique los útiles de amolar antes de su uso. Los útiles de amolar deben estar correctamente montados, sin rozar en ningún lugar. Deje funcionar el útil en vacío, al menos un minuto. No emplee útiles de amolar dañados, de giro excéntrico, o que vibren. Los útiles de amolar dañados pueden romperse y causar accidentes.
Desconexión de rechazo
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
En caso de una disminución abrupta de las revoluciones, p. ej. al bloquearse la herramienta, se corta la alimentación del motor.
Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión 4 en la posición de desconexión, y conecte de nuevo la herramienta electrónica.
Protección contra rearranque
(GWS 11-125 CI/GWS 11-125 CIE/
GWS 14-125 CI/GWS 14-125 CIE/
GWS 14-125 CIT/GWS 14-150 CI)
La protección contra rearranque evita la puesta en marcha accidental de la herramienta eléctrica tras un corte de la alimentación eléctrica.
Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión 4 en la posición de desconexión, y conecte de nuevo la herramienta electrónica.
Limitación de la corriente de arranque (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)
La limitación de la corriente de arranque reduce la potencia absorbida al conectar la herramienta electrónica para poder trabajar con un fusible de 16 A.
Electrónica Constante (GWS 11-125 CI/GWS 11-125 CIE/ GWS 14-125 CI/GWS 14-125 CIE/ GWS 14-125 CIT/GWS 14-150 CI)
La electrónica Constante mantiene prácticamente constantes las revoluciones, independientemente de la energía, y asegura un rendimiento de trabajo uniforme.
Preselección de revoluciones (GWS 11-125 CIE/GWS 14-125 CIE/GWS 14-125 CIT)
La rueda preselectora de revoluciones 3 le permite seleccionar el número de revoluciones incluso durante la operación del aparato.
Los valores indicados en la tabla son solamente orientativos.
| Material | Aplicación | Util | Posición de la rueda de ajuste 3 |
| Metal | Decapado de pintura | Hoja lijadora | 2 – 3 |
| Madera, metal | Cepillado, desoxidación | Cepillo de vaso, hoja lijadora | 3 |
| Metal, piedra | Lijado | Disco amolador | 4 – 6 |
| Metal | Desbastado | Disco amolador | 6 |
| Piedra | Tronzado | Disco tronzador y soporte guía (el tronzado de piedra solamente es admisible con el soporte guía) | 6 |
Instrucciones para la operación
Tenga precaución al ranurar en muros de carga, ver apartado "Indicaciones referentes a la estática". Fijar la pieza de trabajo, a no ser que se mantenga en una posición firme por su propio peso. No sobrecargue la herramienta eléctrica de tal manera que llegue a detenerse. Los discos de amolar y de tronzar pueden ponerse muy calientes al trabajo; esperar a que se enfríen antes de tocarlos.
Desbastado
Jamás utilice discos tronzadores para desbastar.
Con un ángulo de ataque entre 30° y 40° obtiene los mejores resultados al desbastar. Guíe la herramienta eléctrica con movimiento de vaivén ejerciendo una presión moderada. De esta manera se evita que la pieza se sobrecaliente, que cambie de color y que se formen estrías.
Plato pulidor de fibra
El plato pulidor de fibra (accesorio especial) le permite trabajar también superficies convexas y perfiles. Los platos pulidores de fibra disponibles tienen una vida útil mucho más alta, generan menos ruido, y se calientan menos que los discos lijadores convencionales.
Para tronzar metal, utilice siempre la caperuza protectora para tronzar 13.
Al tronzar trabaje con un avance moderado adecuado al tipo de material a trabajar. No presione el disco de tronzar, no lo ladee, ni ejerza un movimiento oscilante.
Después de desconectar el aparato no trate de frenar el disco de tronzar presionándolo lateralmente.
La herramienta eléctrica debe guiarse siempre a contramarcha. En caso contrario, puede ocurrir que esta sea impulsada de manera incontrolada fuera de la ranura de corte.
Al tronzar perfiles, o tubos de sección rectangular, cortar por el lado más delgado (PC).
Tronzado de piedra
Para tronzar piedra, utilice siempre la caperuza de aspiración para tronzar con soporte guía 20. La herramienta eléctrica solamente debe utilizarse para amolar o tronzar sin la apertura de agua.
Para tronzar piedra se recomienda emplear un disco tronzador diamantado. Para evitar que el disco pueda ladearse, debe emplearse la caperuza de aspiración para tronzar con soporte guía 20.
Solamente utilice la herramienta eléctrica con un equipo de aspiración, empleando además una mascarilla antipolvo.
El aspirador empleado deberá ser adecuado para aspirar polvo de piedra. Bosch le ofrece unos aspiradores adecuados.
Conecte la herramienta eléctrica y asiente la parte anterior del soporte guía sobre la pieza. Desplace la herramienta eléctrica con un avance moderado adecuado al tipo de material a trabajar.
Al tronzar materiales especialmente duros como, p. ej., hormigón con un alto contenido de áridos, es posible que se dañe el disco tronzador diamantado debido a un sobrecalentamiento. Señal clara de ello es la formación de una corona de chispas en la periferia del disco.
En este caso, interrumpa el proceso de tronzado y haga funcionar brevemente el disco en vacío, a revoluciones máximas, para permitir que se enfríe.
La reducción notable del rendimiento de trabajo y la formación de una corona de chispas son indicios claros de que se ha reducido el filo del disco tronzador diamantado. Este puede reafilarse realizando unos breves cortes en un material abrasivo, p. ej., en arenisca calcárea.
Al practicar ranuras en muros de energía, deberán tenerse en cuenta la normativa que pudiera existir al respecto en el respectivo país.
Es imprescindible atenerse a estas prescripciones. Por ello, antes de realizar los trabajos consulte a un aparejador, arquitecto o al responsable de la obra.
Mantenimiento y servicios
Mantenimiento y limpieza
Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
En ciertas aplicaciones extremas, al trabajar metales, puede llegar a acumularse en el interior de la herramienta eléctrica polvo susceptible de conducir corriente. Ello puede perjudicar la eficacia del aislamiento de la herramienta eléctrica. En estos casos se recomienda aplicar un equipo de aspiración estacionario, soplar frecuentemente las rejillas de refrigeración, e intercalar un fusible diferencial (FI).
Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.
Servicio técnico y asistencia al cliente
Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Asesoramiento al cliente.......+34 9 01 11 66 97
Fax. +34 9 13 27 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
México
Robert Bosch S.A. de C.V. Interior: +52 (0)1 / 80 06 27 12 86 D.F.: +52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al CLIENTE 54(0)810/5552020 E-Mail: herramentas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
+51 (0)1/475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 - Ñuñoa
Santiago
+56 (0)2 / 5 20 31 00
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctri
cos y electrónicos inservibles, tras su transmisión en ley nacional, deberán
acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Reservado el derecho de modificación.
1) Seguridad del área de trabajo
Contra-golpe e respectivas advertencias
Prato abrasivo de borracha
Escova tipo tacho/escova plana
Tornillo de apriete rápido SDS-clip
Notas sobre la estática
