BRUKSANVISNING KENSINGTON GR-OW TANNOY

säkerhetsanvisningar

CAUTION SK OF ELECTRIC SHOCK

DO NOT OPEN!

ATTENTION

RISQUE D'ÉLECTROCUTION ME DES OUIVIER !

Varning

Uttag markerade med

symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade 1/4" TS-kontakter. All annan installering eller modifikation bör endast utföras av kompetent personal.

Den här symbolen

bänvisar till viktiga

? Nivvisår om Vångs punkter om användning och underhåll i den medfolljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet

Minska risken för

elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer.

Försiktighet

För att minska risken

för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

äär enbart avsedd för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Realts all upcoming
4. Deakla the Vormingal
5. Följ alla anvisningar.

6. Använd inte apparaten i närheten av vatten.

7. Renqör endast med torr trasa.

8. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

9. Installera aldrig intill värmekällor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värrne (inklusive förstärkare).

10. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.

11. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.

12. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.

13. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänqliq.

14. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

1. Använd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren.

eller som sälts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

1. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.
2. Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

1. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i

enligt WEEE direktivet (2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett
auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE.
Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller
avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas.
18. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.
19. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.
20. Tänk på miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.
21. Denna apparat kan användas i tropiska och mättliga klimat upp till 45 °C.

12 13 Quick Start Guide PILS HIGL GR KLN SINGTON GI-OW

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar for någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregående moddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty.

Musik är en konstførn som behöver upplexas i all sin skönhet, åctal och nyans utan den minsta färgen som amedelbart kan försärna dess renaste väsen. En riktigt bra högtalardesign gör det möjligt för högtalarsystemet att ta bort sig själn från ljudbilden och presentera musiken på ett sätt som omsluster dig på samma sätt som en livefresällning. På 1970 taåt skapade Tannoy ett antal bildskärmar som för attid förändrade hur studioingenjörer och ljudífer valde att uppleva högkvaltativt ljud. Tannoy HPD-serien blev snabbt några av de mest älskade Hi-Fi-högtalarna genom tiderna.

Mer än bara en hyllning till sin föregångare, KENSINGTON Dual Concentric Hi-Fi-högtalare lyfter ytterligare Tannoy HPD-arvet med enastående transparent prestanda via implementeringen av nya, uppskalade drivrutner och komponenter – teknik som inte var tillgänglig då. Enkelt uttryckt levererar KENSINGTON legendariska HPD-prestanda till en ny generation musikälskare.

Uppackning

Undersök alla bitar av förpackningsmaterial och inspektera kartongen för tecken på yttre skador. Om det finns tecken på överdriven skada på förpackningen och skador på högtalaren, informera omgående transportören och leverantören. Förvara alltid förpackningen under sådana omständigheter för senare undersökning.

Kontrollera innehållet i tillbehörspaketet för högtalarparet enligt följande:

• Bi-wire länkar (x4)
• Mattpinnar (x8)
• Tenn av tråvax (x1)
• Galleryckel (x1)
• Metallfötter (x8)
• Välkomstdokumentation

Lossa kartongens botten. Vik ändbladen ur vägen och ta bort de fyra hörnförpackningsstyckena för att avslöja sockeln och botten på högtalarskåpet. Leta reda på och ta försiktigt bort tillbehörspaketet från kartongen.

Vänd kartongen och högtalaren så att skåpet nu står på golvet inuti kartongen. Lyft kartongen uppåt för att avslöja högtalaren.

Leta upp högtalarna så att din förerltyssningsposition ligger cirka 15 ° från skåpen axlar. Axlarna på båda skåpen ska korsas vid en punkt precis framför lyssningspositionen. Kom ihåg att högtalarna närhet till väggar och höm påverkar ljudet. En del experiment kommer troligen att behövas får att finjustera stereobildjupet och lågtfrevent ljudkvalitet. Nära väggpositioner och runshöm har effekten att ljudenegin med mycket lågt frekoens ikar. Refleikterande intilliggande väggar kan stora stereobilden genom att orsaka önskade reflektioner.

För att uppleva bästa akustiska prestanda och fullt ut förverkliga deras exceptionella stereobilddjupfunktioner bör högtalarna helst användas minst 1 m från alla sidoväggar eller reflekterande ytor och minst 0,5 m från en bakvägg.

Insatser finns i basen på högtalarna för spetsar som ger maximal stabilitet. De medföljande spikarna ska skruvas fast i basen på högtalarna. När högtalaren är installerad i upprätt läge bör spikarna passera mellan mattans väv för att komma i kontakt med golvet under.

Justera spikarna för maximal stabilitet och dra sedan åt läsmuttrarna ordentligt, men utan att använda onödig kraft.

För polerade trägolv och andra ömtåliga ytor är metallkoppar placerade under spikarna.

Förbindelse

Se produktspecifikationsansnittelt i den här handboken, effectorn detta tydligt visar det acceptablela effektområdet förstärkare som matchar dina högtalare. Som med alla högtalarsystem är effektanteringen en funktion av röstspolenis termiska kapaditet. Fürslktighet bör iaktas för att undviska överkörning av någon förstärkare, effectorn detta kommer att orsaka överbelastning av utgängen vilket resulterari « klippning » eller distorsion i utsignalen. Detta kan skada högtalarna om det göirs under en längre tid. I allmänhet utgör en förstärkare med högre effekt som går hårt men utan distorsion, mindre risk för skador på högtalaner än en längre effektförstärkare som ständigt klippes. Kom också ihåg att en kraftfull förstärkare som kär på mindre än 90% av uteffekten i allmänhet läßer mycket bättre än ett exempel med lågre effekt som kämpär för att uppnä 100%.

Använd alltid den bästa kabelkvaliteten som fins inom din budget. Ljudsigaler av hög kvalitet som apparer från förstärkaren till högtaalen är evanliga när det gäller traven på kabeln. Brett dynamiskt omfang och bred handbreedsinformation måste sarmelstera med förmågan att överfora topsprömningar på minst 10 ampere utan att orskaa ågon förlust och signalförlust. Vi recommenderar att du alltfd håller kabeln lika lång för varje högtalare. Kom ihåg att kabelkonstruktion kan påverka ljudkvaliteten, så var bereid att experimentera för att hitta en kabel som appar ett öra och ljudsystem.

Enkelt trädläge

PRESTIGE GOLD REFERENCE L1+ L2+ L3+ TANNOY TO RIGHT SPEAKER R POWER AMPILIER TO 'GROUND OR EARTH' CONNECTION ON AMPLIFIER (OPTIONAL)

LINKS IN PLACE

Länka först HF + -terminalen till LF + -terminalen och HF-terminalen till LF-terminalen med hjälp av länkarna i tillbehörspaketet. Den positiva (plus) terminalen på förstärkarens vänstra kanal (markerad + eller färgad röd) måste anslutas till den positiva HF-terminalen på vänster högtalar. Den vänstra högtalaren är den till vänster när du tittar på stereoparet till den lyssnarposition. Den negativa (minus) terminalen på förstärkarens vänstra kanal (markerad + eller färgad swart) måste anslutas till den negativa HF-terminalen på vänster högtalare.

Upprepa denna anslutningsprocess för rätt högtalare. Kom ihåg att det positiva (+ eller röda) på förstärkaren måste anslutas till det positiva (+ eller röda) på högtalaren och det negativa (- eller svart) till negativt. Välj en signalkälla, till exempel en CD-spelare, slå på förstärkaren och vird långsamt upp volymkontrollen för att kontrollera att båda högtalarna återger bas- och diskantinformation.

Jordanslutning:

För att optimena prestandan ytterligare, använd en skärmad eller skärmad högtalarkabel för att minska oïnskad radiofrekvensstörning. Skärmavsutningen ska anslutas till jord- eller jorduttaget (vit) på högtalaren och till jord- eller jordanslutningen på förstärkaren. Jütemativt, om du inte använder en skärmad högtalarkabel men vill använda jordningsanläggningen, kür en enda kabel mellan högtalaren och förstärkarens jordanslutningar.

Bi-wire-läge

PRESTIGE GOLD REFERENCE HFP+ HFP- LFP+ TANNOY LINKS REMOVED TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPAKER R POWER AMPUER L + R + B B

Observera i bi-vire-läge att länkkablama inte ska användas. Bästa resultat uppnäs med en specialdesignad högtalarkabel med två trädar.

Om din förstärkare inte är utrustad med två uppsättningar utgångar, vid vänster LF + (positiv) och vänster HF + (positiv) tillsammans vid kabelns förstärkare. Anslut dessa till förstärkaren Vänster kanalens positiva terminal märkt + (plus) eller färgad röd. Vid de vänstra LF- (negativa) och HF- (negativa) kablarına tillsammans och anslut dem till förstärkaren Vänster kanal negativa terminal markerad - (minus) eller färgad svart.

Vid högtalaränden ansluter du kablama märkta Vänster LF + och Vänster LF- till vänster högtalar LF-uttag, så att du noterar polaritetsmarkeringarna på kabelmanteln. Fortsätt sedan med att ansluta vänster HF + och vänster HF- till HF-terminalema på samma högtalare.

Upprepa denna process för att ansluta den högra högtalaren till förstärkarens högra kanalutgång, och se till att polariteten är korrekt hela tiden.

Bi-amp-läge

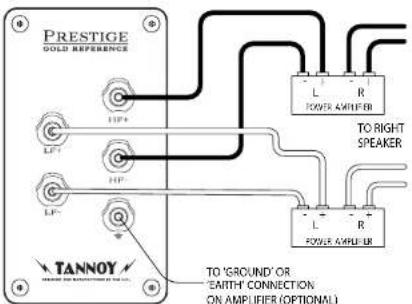

PRESTIGE GOLD REFERENCE LFP+ LFP- LFP- TANNOY TO 'GROUND' OR "EARTH" CONNECTION ON AMPLIFIER (OPTIONAL) POWER AMPLIFIER R L R TO RIGHT SPEAKER L R POWER AMPLIFIER

LINKS REMOVED

Bi-amping utökar principen för dubbelkupping ett steg längre. I detta anslutningsalternativ används separata effektförstärkare för bas- och diskantsignaler i varje högtalare. Fyra mono (eller två stereo) förstärkare av samma typ krävs för ett stereopar av högtalare.

Om två stereoförstärkare används rekommenderas att en förstärkare levererar basininformation till vänster och höger högtalare och den andra, diskanten. Det är viktigt att inte använda länkkablarna på terminalpanelen, annars kan förstärkaren skadas.

Diskantjustering

Varje högtalare är utrustad med två reglage på den främre baffeln under det avtagbara gallret. Dessta växelblock med hög ström är märkta ROLL OFF och ENERGY. De kan användas för att kompensera för de olika akustiska egenskaperna hos hyssningsrummen. Kontrollerna bör justeras med förstärkarens tonkontroller i "platt" eller okompenserad position. Varje högtalare bör justeras individuellt. Att vrida förstärkarens balansreglering för att välja först en högtalare och sedan den andra, uponår lättast detta.

Energikontrollen har fem positioner. Det gör att utgången från högfrekvenskompressionsenheter kan ökas eller minskas från linjär eller 'platt' position över ett frekvensband från cirka 1 kHz till 27 kHz. Roll Off kontrollen har fem lägen (+2, nMå, -2, 4 och 6 dB per oktav) och ger justering vid extrema höga frekvenser från 5 kHz till 30 kHz.

Energikontrollen har en hylleffekt med autstängningskontrollen ökar eller minskar lutningen för det extrema högfkventa svaret. Det plattaste, mest linjära svaret från höhtalaren kommer att erhällas med båda kontrollema installåa på LEVELi-positionen, och denna position bör användas för initiala lyssningstester. Om den ävergripande kvaliteten på högfkvent ljud verkar för tramträdande bör –1,5 eller –3 positionerna för energikontrollen prøvs. Om luquet verkar dämpat i diskantområdet –1,5 eller +4 kan installningar foredras. När energikontrollinställningen har fasttälts kan Roll Off-kontrollen justeras för att minska eller öka det extrema högfkventa innehålet vid behov.

Kom ihåg att ändringarna som kan göras genom att flytta antingen kontroll från en position till en annan är subtila. De hörs kanske inte lätt om programmaterialet har väldigt lite innehåll i det aktuella frekvensbandet. Välj ett välbalanserat musikstycke med ett komplett ljudspektrum. Rätt inställning kommer att hittas när högtalama inte längre syns och bara musikföreställningen hörs.

Skåpvård

Skåpet är färdigt enligt kravande standarder med noggrant utvalda massiva träslister och matchande åkta träfancer. Träet ska endast rengöras med en torr trasa eller med en lätt applicering av kvalitetsmöbler som inte är av silikon, till exempel specialiserat lannoy-vax som medfoljer tillbehörspaketet. Var försiktig så att du inte får polermedel på grillduken eller lackerad frontplatta.

Gemensamt för alla mübler i massivt trä kommer exponering för extrema värmer, kyla och varierande fukt att få träet att lindras något. Därför rekommenderas att högtalaren är skyddad från extrema miljöer för att skydda mot sådana händelser. Varje trä ändrar färg när det utsätts för UV-innehåll i omgivande ljus och torkar ut över tiden, därav behovet av att "mata" träet med vaxet som tillhandahålls regelbundet.

Avlägsnande av galler

En speciell akustiskt transparent duk används i gallren. Men för ultimat trohet kommer entusiasten att det är bäst att använda dessa högtalare med borttagna galler under lyssningen. Avlägsnande av galler är också nödvändigt för åtkomst till frontpanelens kontroller.

Det främre gallret avlägsnas med den medföljande nyckeln. Vrid nyckeln i nyckelöpningen och dra bort gallrets botten från skåpet. Grillen faller ner från sin övre plats. Var noga med att inte skada träets nedre del av skåpet. För att byta ut gallret, fäst grillens ovansida i skåran i skåpet och skut in gallret i urtaget och läs på plats.
