KENSINGTON GR-OW - Haut-parleur TANNOY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur à deux voies, conception en bois, haut-parleur de grave de 10 pouces, haut-parleur d'aigu de 1 pouce.
Impédance	8 Ohms
Puissance nominale	100 Watts
Fréquence de réponse	30 Hz - 20 kHz
Utilisation	Idéal pour une utilisation domestique, en studio ou pour des événements en direct.
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité excessive.
Sécurité	Éviter l'exposition à des températures extrêmes et à l'humidité, ne pas surcharger le haut-parleur.
Informations générales	Conception classique, finition en bois, compatible avec divers amplificateurs.

FOIRE AUX QUESTIONS - KENSINGTON GR-OW TANNOY

Comment connecter les haut-parleurs TANNOY KENSINGTON GR-OW à mon amplificateur ?

Utilisez des câbles d'enceintes de haute qualité pour relier les bornes de l'amplificateur aux bornes des haut-parleurs. Assurez-vous de respecter la polarité (+ et -) lors de la connexion.

Quels sont les dimensions des haut-parleurs TANNOY KENSINGTON GR-OW ?

Les dimensions des TANNOY KENSINGTON GR-OW sont de 960 mm de hauteur, 370 mm de largeur et 420 mm de profondeur.

Comment optimiser le placement des haut-parleurs pour un meilleur son ?

Pour un son optimal, placez les haut-parleurs à au moins 30 cm des murs et à une distance d'au moins 2 mètres l'un de l'autre. Évitez de les placer dans des coins.

Les haut-parleurs TANNOY KENSINGTON GR-OW sont-ils compatibles avec des systèmes multiroom ?

Les TANNOY KENSINGTON GR-OW ne sont pas des haut-parleurs sans fil, mais ils peuvent être intégrés à un système multiroom en utilisant un amplificateur ou un récepteur compatible.

Comment nettoyer mes haut-parleurs TANNOY KENSINGTON GR-OW ?

Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. Évitez les produits chimiques agressifs qui pourraient endommager le bois ou le fini.

Que faire si le son est distordu ou faible ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont correctement branchés. Testez également avec un autre amplificateur ou source audio pour isoler le problème.

Quelle est la puissance nominale des haut-parleurs TANNOY KENSINGTON GR-OW ?

La puissance nominale des TANNOY KENSINGTON GR-OW est de 100 watts, avec une puissance maximale de 400 watts.

Les haut-parleurs TANNOY KENSINGTON GR-OW sont-ils adaptés à un usage extérieur ?

Non, les TANNOY KENSINGTON GR-OW ne sont pas conçus pour un usage extérieur. Ils doivent être utilisés dans un environnement intérieur pour garantir leur performance et leur longévité.

Comment ajuster la fréquence de coupure si mon amplificateur a une fonction de réglage ?

Réglez la fréquence de coupure entre 60 Hz et 80 Hz pour un son optimal, en fonction de votre configuration audio et de votre préférence personnelle.

MODE D'EMPLOI KENSINGTON GR-OW TANNOY

Les points repérés par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié
Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.
Attention Ce symbol signale les consignes d'utilisation et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc

électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux

contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

1. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.
2. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs,

surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute. 13. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.

1. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétre à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
2. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
3. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE

(2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers.

Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électroniques et électroniques (EEF). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre maire ou votre centre local de collecte des déchets.
18. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

1. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

2. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

3. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

La musique est une forme d'art qui doit être expérimentée dans toute sa beauté, ses étails et ses nuances dans la moindre solaration qui puisse instantanément ruire à son essence la plus pure. Une conception de haut-parleur vraiment géniale permet au système de haut-parleurs de se retirer du paysage sanorte et de présenter la musique d'une manière qui vous enveloppe de la même manière qu'une performance en direct. Dans les années 1970, Tannoy a créé une gamme de moniteurs qui a chang à jamais la façon dont les ingénieurs de studio et les audiophiles ont croisi de profiter d'un son de haute qualité. La série Tannoy HPD est rapidement devenue l'une des enceintes Hi-Fi les plus appréciées de tous les temps,

Plus qu'un simple hommage à son prédécesseur, le haut-parleur Hi-Fi à double concentrique KENSINGTON élève encore l'héritage Tannoy HPD de performances exceptionnellement transparentes grâce à la mise en œuvre de nouveaux pilates et composants améliorés—une technologie qui n'était pas disponible à l'époque. En termes simples, le KENSINGTON offre des performances HPD légendaires à une nouvelle génération d'amateurs de musique.

Déballage

Examinez tous les morceaux de matériel d'emballage et inspectez le carton à la recherche de signes de dommages externes. Si existe des preuves de dommages excessifs à l'emballage et de dommages consécutifs à l'enceinte, informez-en immédiatement le transporteur et le fournisseur. Conservez toujours l'emballage dans de telles circonstances pour un examen ultérieur.

Vérifiez le contenu du pack d'accessoires de la paire d'enceintes comme suit:

• Liaisons bifilaires (x4)
- Printes de tanis (x8)
• Belte de cire à bols (x1)
• Clé de grille (x1)
• Pieds en métal [x8]
• Documentation du pack de bienvenue

Détachez le fond du carton. Pliez les feuilles d'extrémite à l'écart et retirez les 4 pièces d'emballage d'angle pour révéler le socle et le bas de l'enceinte. Localisez et retirez saigneusement le pack d'accessoires du carton.

Retournez le carton et le haut-parleur de manière à ce que l'armoire repose maintenant sur le sol à l'intérieur du carton. Soulevez le carton pour révéler le haut-parleur.

Placez les enceintes de manière à ce que la position d'écoute préférée soit à environ 15° des axes des enceintes. Les axes des deux enceintes doivent se croiser en un point légèrement en avant de la position découte. N'oubliez pas que la proximité des enceintes par rapport aux murs et aux coins affectera le son. Une certaine expérimentation sera probablement nécessaire pour afiner la profondeur de l'image stéréo et la qualité sonare des basses fréquences. Les positions à proximité des murs et des coins de la pièce ont pour effet d'augmenter l'énergie sonore à très basse fréquence. Les murs adjacents réfléchissants peuvent perturber l'image stéréo en provoquant des réflexions indésirables.

Afin de profiter des meilleures performances acoustiques et de réaliser pleinement leurs capacités de profondeur d'image stéréo exceptionnelles, les haut-parleurs doivent idéalement être utilisés à au moins 1 m de toute paroi latérale ou surface réfléchissante et à au moins 0,5 m d'une paroi arrêté.

Des inserts sont fournis dans la base des haut-parleurs pour des pointes descendantes qui donnent une stabilité maximale. Les pointes fournies doivent être vissées dans la base des haut-parleurs. Lorsque le haut-parleur est installé dans sa position verticale, les pointes doivent passer entre le tissage de votre tapis pour entrer en contact avec le sol en dessous.

Ajustez les pointes pour une stabilité maximale, puis serrez fermement les contre-écrous, mais sans utiliser de force excessive.

Pour les parquets polis et autres surfaces délicates, des coupelles métalliques sont prévues pour être placées sous les pointes.

Lien

Consultez la section des spécifications du produit dans ce manuel car elle montre clairement la plage de puissance acceptable pour l'amplificateur correspondant à vos enceintes. Comme pour tous les systèmes d'enceintes, la gestion de la puissance est fonction de la capacité thermique de la bobine mobile. Des précautions doivent être prises pour éviter de surcharger un amplificateur, car cela entraînerait une surcharge de sortie entraînant un «érétage» ou une distorsion dans le signal de sortie. Cela peut endommager les haut-parleurs si cela est fait pendant une période prolongée. En général, un amplificateur de puissance plus élevée qui fonctionne fort, mais sans dispersion, posera moins de risque d'endommager le haut-parleur qu'un amplificateur de puissance plus faible continuellement écrétant. Rappelzez-vous également qu'un amplificateur haute puissance fonctionnant à moins de 90% de la puissance de sortie sonne généralement beaucoup mieux qu'un exemple de puissance inférieure qui a du mal à atteindre 100%.

Utilisez toujours la meilleure qualité de câble disponible dans votre budget. Les signaux audie de haute qualité passant de l'amplificateur au haut-parleur sont inhabituels dans leurs exigences sur le câble. Une large plage dynamique et une large bande passante doivent coexister avec la capacité de transmettre des courants de crête d'au moins 10 ampères, sans entraîner de perte ou de dégradation du signal. Nous vous recommandons de toujours garder le câble de la même longueur pour chaque encode. N'oubliez pas que la construction du câble peut affecter la qualité du san, alors soyez préf à expérimenter pour trouver un câble qui convient à votre œille et à votre système audin.

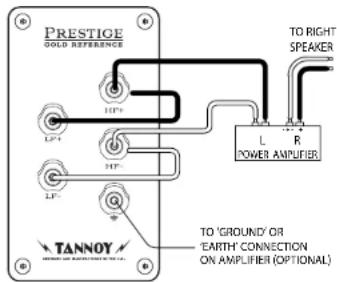

Mode fil unique

PRESTIGE GOLD REFERENCE L+P+ HP+ LP+ TANNOY R POWER AMPUIFIER TO RIGHT SPEAKER L R TO 'GROUND' OR "EARTH" CONNECTION ON AMPUMIFIER (OPTIONAL)

LINKS IN PLACE

Reliez d'abord le terminal HF + au terminal LF + et le terminal HF - au terminal LF-, en utilisant les liens fournis dans le pack d'accessoires. La borne positive (plus) du canal gauche de l'amplificateur (marquée + ou colorée en rouge) doit être connectée à la borne HF positive du haut-parleur gauche. Le haut-parleur gauche est celui de gauche lorsque vous regardez la paire stéréo depuis votre position d'écoute. La borne négative (moins) du canal gauche de l'amplificateur (marquée - ou colorée en noir) doit être connectée à la borne HF négative du haut-parleur gauche.

Répétez ce processus de connexion pour l'enceinte droite. N'oubliez pas que le positif (+ ou rouge) sur l'amplificateur doit être connecté au positif (+ ou rouge) sur le haut-parleur et le négatif (- ou noir) au négatif. Sélectionnez une source de signal, comme un lecteur de CD, allumez l'amplificateur et augmentez lentement la commande de volume pour vérifier que les deux haut-parleurs reproduisent les informations des graves et des aigus.

Connexion à la terre:

Pour optimiser davantage les performances, utilisez un câble d'enceinte blindé ou blindé afin de réduire les interférences radio indésirables. La terminaison de blindage doit être connecte à la borne de terre ou de terre (blanche) du haut-parleur et à la connexion de terre ou de terre de l'amplificateur. Sinon, si vous n'utilisez pas de câble de haut-parleur blindé mais que vous souhaitez utiliser l'installation de mise à la terre, faites passer un seul câble entre les bornes de terre du haut-parleur et de l'amplificateur.

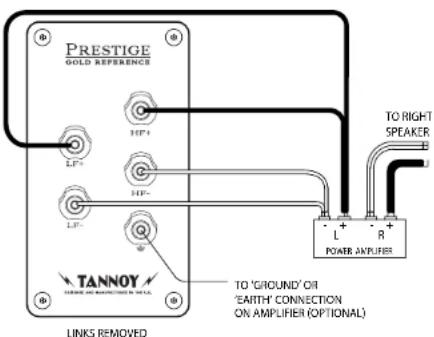

Mode bi-fil

PRESTIGE GOLD REFERENCE HFP+ HFP- LFP+ TANNOY LINKS REMOVED TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPAKER R POWER AMPUER

Veuillez noter qu'en mode bifilaire, les câbles de liaison ne doivent pas être utilisés. Les meilleurs résultats seront obtenus avec un câble d'encinte bifilaire spécialement conçu.

Si votre amplificateur n'est pas équipé de deux ensembles de bornes de sortie, torsadez le gauche LF + (positif) et le gauche HF + (positif) ensemble à l'extrémité amplificateur des câbles. Connectez-les à la borne positive du canal gauche de l'amplificateur marquée + (plus) ou de couleur rouge. Torsadez les câbles gauche LF- (négatif) et HF- (négatif) ensemble et connectez-les à la borne négative du canal gauche de l'amplificateur marquée - (moins) ou colorée en noir.

À l'extrémité du haut-parleur, connectez les câbles étiquetés Left LF + et Left LF- aux bornes LF du haut-parleur gauche, en veillant à noter les marques de polarité sur la gaine du câble. Ensuite, connectez le HF gauche + et le HF gauche- aux bornes HF du même haut-parleur.

Répétez ce processus pour connecter le haut-parleur droit à la sortie du canal droit de l'amplificateur, en vous assurant une fois de plus que la polarité est correcte partout.

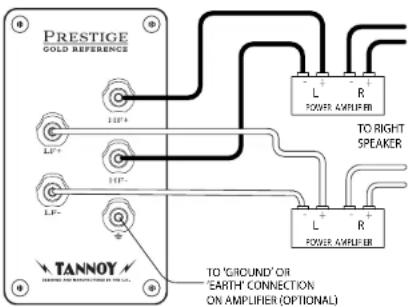

Mode bi-ampli

PRESTIGE GOLD REFERENCE L+ R POWER AMPLIFIER TO RIGHT SPEAKER L+ R POWER AMPLIFIER TANNOY TO 'GROUND' OR "EARTH' CONNECTION ON AMPLIFIER (OPTIONAL)

LINKS REMOVED

La bi-amplification étend le principe du bi-câblage d'un étage plus loin. Dans cette option de connexion, des amplificateurs de puissance séparés sont utilisés pour les signaux de graves et d'aigus dans chaque haut-parleur. Quatre amplificateurs mono (ou deux stéréo) du même type sont nécessaires pour une paire de haut-parleurs stéréo.

Si deux amplificateurs stéréo sont utilisés, il est recommandé qu'un amplificateur fournisse des informations sur les graves aux haut-parleurs gauche et droit et l'autre, les informations sur les aigus. Il est important de ne pas utiliser les câbles de liaison sur le panneau de bornes, sinon l'amplificateur pourrait être endommagé.

Réglage des aigus

Chaque haut-parleur est équipé de deux commandes situées sur le déflecteur avant sous la grille amovible. Ces blocs de commutation à courant élevé sont étiquetés ROLL OFF et ENERGY. Ils peuvent être utilisés pour compenser les caractéristiques acoustiques variées des pièces d'écoute. Les commandes doivent être réglées avec les commandes de tonalité de l'amplificateur en position «plate» ou non compensée. Chaque haut-parleur doit être réglé individuellement. La rotation de la commande de balance de l'amplificateur, pour sélectionner d'abord un haut-parleur, puis l'autre, y parvient le plus facilement.

La commande d'énergie a cinq positions. Il permet d'augmenter ou de diminuer la sortie de l'unité d'entraînement à compression haute fréquence à partir de la position linéaire ou «plate» sur une bande de fréquences d'environ 1 kHz à 27 kHz. La commande Roll Off a cinq positions (+2, niveau, -2, -4 et -6 dB par octave) et permet un réglage à des fréquences extrêmement élevées de 5 kHz à 30 kHz.

La commande d'énergie a un effet de rayonnage tandis que la commande de roll off augmente ou diminue la pente de la réponse en haute fréquence extrême. La réponse la plus plate et la plus linéaire du haut-pafile sera obtenue avec les deux commandes réglées sur la position LÉVEL, et cette position doit être utilisée pour les tests d'écoute initiaux. Si la qualité globale du son haute fréquence semble trop importante, les positions -1,5 ou -3 pour la commande d'énergie doivent être essayées. Si le son semble attenué dans la région des aigus, les réglages +1,5 ou -3 peuvent être prélésés. Une fois que le réglage de la commande d'énergie a été établi, la commande Roll Off peut être ajustée pour réduire ou augmenter légèrement le contenu de haute fréquence extrême si nécessaire.

N'oubliez pas que les changements qui peuvent être apportés en déplaçant l'une ou l'autre des commandes d'une position à une autre sont subtils. Ils peuvent ne pas être facilement entendus si le matériel de programme a très peu de contenu dans la bande de fréquences considérée. Choisissez un morceau de musique bien équilibré avec un spectre sonore complet. Le réglage correct sera trouvé lorsque les haut-parleurs ne sont plus visibles et que seule la performance musicale est entendue.

Entretien du cabinet

L'armoire est finie selon des normes rigoureuses en utilisant des moulures en bois dur massif soigneusement sélectionnées et des placages en bois véritable assortis. Le bois ne doit être nettoyé qu'avec un chiffon sec ou avec une légère application de vernis à meubles de qualité sans silicone, comme la cire Tannoy spécialisée fournie dans le pack d'accessoires. Veillez à ne pas polir le tissu de la grille ou le déflecteur avant laqué.

Comme tous les meubles en bois massif, l'exposition à des températures extrêmes de chaleur, de froid et d'humidité variable entaineira un léger relâchement du bois. Par conséquent, il est recommandé que le haut parleur soit protégé des extrêmes environnementaux pour se prémunir contre un tel événement. Tout bois changera de couleur lorsqu'il sera soumis à la teneur en UV de la lumière ambiante et séchera avec le temps, d'où la nécessité de «nourin» le bois avec la dire fournië périodiquement.

Retrait de la grille

Un tissu spécial acoustiquement transparent est utilisé dans les grilles. Cependant, pour une fidélité ultime, le passionné trouvera qu'il est préférable d'utiliser ces haut-parleurs avec leurs grilles retirées lors de l'écoute. Le retrait de la grille est également nécessaire pour accéder aux commandes du panneau avant.

La grille avant est retirée à l'aide de la clé fournie. Taumez la clé dans la fente pour clé et retirez le bas de la grille de l'armoire. La grille descendra de son emplacement supérieur. Veillez à ne pas endommager la partie inférieure en bois de l'armoire. Pour remettre la grille en place, engagez le haut de la grille dans la fente de l'armoire et poussez la grille dans le renfoncement et verrouillez-la en position.

Einführung

en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.

1. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musictribe.com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre "aide en ligne" que vous trouverez également dans la section "Support" du site musictribe.com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer le produit.

2. Raccordement au secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
