MANUALE UTENTE KENSINGTON GR-OW TANNOY

Informazioni importanti

Attenzione

I terminali contrasseqnati

una corrente elettrica suffoiente a costituire un rischio di scossa elettrica. Usare unicamente cavi per altoparlanti (Speaker) d'elevata qualità con connettori jack TS da 1/4" pre-installati. Ogni altra installazione o modifica deve essere effettuata esclusivamente da personale tecnico qualificato.

Attenzione

Questo simbalo, ovunque

appaia, avverte della presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere sufficiente per costituire un rischio di scossa elettrica.

Attenzione

Questa simbolo,

ovunque appaia, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione

Per ridurre il rischio di

scosse elettriche, non rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.

Attenzione

Per ridurre il rischio

di incendi o scosse

elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Attenzione

Oueste istruzioni di

servizio sono destinate

esclusivamente a personale qualificato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli

avvisi

1. Applicare tutte le istruzioni.

2. Non utilizzare questo dispositivo

vicino l'acqua.

1. Pulire esdusivamente con un

panno asciutto.

1. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.

2. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi

amplificatori) che producono calore.

1. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.

2. Proteggere il cavo di

alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

1. Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.

12. Utilizzare

solo carrelli,

supporti, treppiedi,

staffe o tavo

indicati dal

produttore o

venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchio per evitare lesioni dovute al ribaltamento.

1. Scollegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.

2. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.

3. L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

4. e la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

17. Smaltimento

corretto di questa

prodotto: questo

Simbolo Indica che

questo dispositivo non dove essere smaltite.

insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEF). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo

efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.

1. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.

2. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.

3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.

4. Questo apparecchio può essere usato in climi tropicali e temperati fino a 45°C.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tutti diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musictribe.com/warranty.

Belangrijke

La musica è una forma d'arte che deve essere vissuta in tutta la sua bellezza, dettaglio e sfimutata senza la minima colorazione che pessa immediatamente sminuire la sua essenza più pura. Un designo di altoparanti davvero eccezionale consente al sistema di altoparanti di rimuovere se stessa dal paesaggio sonoro e presentare la musica in an modo che ti avvolge allo stesso modo di un'esibizione dal vive. Negli anni'70 Tanney ha creato una gamma di monitor che ha cambiato per sempre il modo in cui gli ingegneri dello studio e gli audioliili hanno scelto di sperimentare un audio di alta qualità. La serie Tannoy HPD e divenata rapidamente alcuni degli altoparanti Hi-Fi più amati di tutti i tempi.

Più che un semplice omaggio al suo predecessore, l'altoparlante Hi-Fi Dual Concentric KENSINGTON eleva ulteriormente l'eredità Tannoy HPD di prestazioni straordinariamente trasparenti tramite l'implementazione di nuovi driver e componenti ottimizzati, tecnologia che all'epoca non era disponibile. In poche parole, il KENSINGTON offre prestazioni HPD leggendarie a una nuova generazione di appassionati di musica.

Disimballaggio

Esaminare tutti i pezzi di materiale di imballaggio e ispezionare il cartone per rilevare eventuali segni di danni esterni. In caso di danni eccessivi all'imballaggio e conseguenti danni all'altoparlante, informare immediatamente il vettore e il fomitore. Conservare sempre l'imballaggio in tali circostanze per un successivo esame.

Controllare il contenuto della confezione degli accessori per la coppia di altoparlanti come segue:

• Collegamenti bifilari (x4)
• Punte per tappeti (x8)
• Barattolo di cera di legno (x1)
• Chiave della griglia (x1)
• Piedì in metallo (x8)
• Documentazione del pacchetto di benvenuto

Slaccia la parte inferiore del cartone. Piega le foglie terminali in modo che non intralcino e rimuovi i 4 pezzi d'imballo angolari per rivelare lo zoccolo e il fondo del cabinet dell'altaparlante. Individuare e rimuovere con attenzione la confezione degli accessori dalla confezione.

Capovolgere la scatola e l'altoparlante in modo che l'armadiette si travi ora sul pavimento all'interno della scatola. Sollevare la scatola verso l'alto per scoprire l'altoparlante.

Posizionare gli altoparlanti in modo che la posizione di ascolto preferita sia a circa 15° dagli assi delle casse. Gli assi di entramiti i cabinet dovrebbero intersecarsi in un punto leggemente dovanti alla posizione di ascolto. Ricorda che la vicinanza degli altoparlanti a pareti e angoli influenzerà il suono. Sarà probabilmente necessaria un pe'ali sperimentazione per mettere a punta la profondità dell'immagine sterei e la qualità del suono a bassa frequenza. Le posizioni vicine alle pareti e agli angoli delle stanze hanone l'effetto di aumentare l'energia sonora a frequenze molto basse. Le pareti riflettenti adiacenti possono alterare l'immagine stereo provocando riflessi indesiderati.

Per sperimentare le migliori prestazioni acustiche e realizzare appieno le loro eccezionali capacità di profondità dell'immagine stereo, gli altoparlanti dovrebbero idealmente essere utilizzati ad almeno 1 m da qualsiasi parete laterale o superficie riflettente e ad almeno 0,5 m da una parete posteriore.

Nella base degli altoparlanti sono previsti inserti per picchetti che danno la massima stabilità. Le punte fornite devono essere avvitate alla base degli altoparlanti. Quando l'altoparlante è installato in posizione verticale, le punte dovrebbero passare tra la trama del tappeto per entrare in contatto con il pavimento sottostante.

Regolare le punte per la massima stabilità, quindi serrare saldamente i controdadi, ma senza esercitare una forza eccessiva.

Per i pavimenti in legno lucidato e altre superfici delicate, vengono fornite tazze di metallo da posizionare sotto le punte.

Consultare la sezione delle specifiche al prodotto all'interno di questo manuale in quanto mostra chiaramente la gamma di potenza accettabile per l'adattamento dell'amplificatore al propri altoparlanti. Come con tutti i sistemi di altoparlanti, la gestione della potenza è una funzione della capacità termica della bobina mobile. È necessario prestare attenzione per evitare di sovraccaricare qualsiasi amplificatore, poiché ciò causerà un sovraccarico in uscita con conseguente "dipping" o distorsione all'interno del segnale di uscita. Ciò può causare danni agli altoparlanti se eseguito per un periodo prolongate. Generalmente un amplificatore di potenza maggiere che funziona con difficoltà, ma privo di distorsioni, presenterà meno rischi di danni all'altoparlante rispetto a un amplificatore di potenza inferiore che si interrompe continuamente. Ricorda anche che un amplificatore ad alta potenza che funziona a meno del 50% della potenza di uscita generalmente suona molto meglio di un esempio a bassa potenza che fatica a raggiungere il 100%.

Utilizzare sempre la migliore qualità di cavo disponibile nel rispetto del budget. I segnali audio di alta qualità che passane dall'amplificatore all'altoparlante sono insoliti nelle loro richieste sul cavo. Le informazioni sull'ampia gamma dinamica e sull'ampia larghezza di banda devono coisistere con la capacità di trasmettere correnti di picco di almeno 10 ampere, senza incorrere in alcuna perdita o deterioramento del segnale. Ti consigliano di mantenere sempre la stessa lunghezza del cavo per ogni altoparlante. Ricorda che la costruzione del cavo può influire sulla qualità del suono, quindi preparati a sperimentare per trovare un cavo adatta al tuo precchio e al tuo sistema audio.

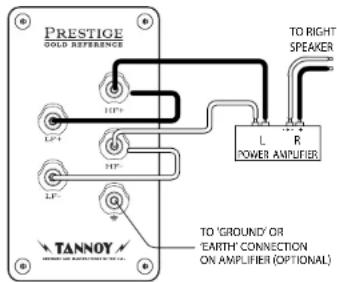

Modalità a filo singolo

PRESTIGE GOLD REFERENCE 10P+ L2+ HP+ L3- TANNOY TO RIGHT SPEAKER R POWER AMPUIFIER TO 'GROUND' OR "EARTH" CONNECTION ON AMPUMIFIER (OPTIONAL)

LINKS IN PLACE

Innanizuttutto collegare il terminale HF + al terminale LF + e il terminale HF - al terminale LF-, utilizzando o collegamenti forniti nella confezione degli accessori. Il terminale positivo (pià) sul canale sinistro dell'amplificatore (contrassegnato con + o colorato in rossie) deve essere collegato al terminale HF positivo dell'altoparlante sinistra. L'altoparlante sinistro è quello a sinistra mentre guardi la coppia stereo dalla tua posizione di ascolto. Il terminale negativo (meno) sul canale sinistro dell'amplificatore (contrassegnato - o di colore nero) deve essere collegato al terminale HF negativo dell'altoparlante sinistro.

Ripeti questo processo di connessione per l'altoparlante destro. Riconda che il positivo (+ o rosso) dell'amplificatore deve essere collegato al positivo (+ o rosso) dell'altoparlante e il negativo (- o nero) al negativo. Selezionare una sorgente di segnale, come un lettore CD, accendere l'amplificatore e alzare lentamente il controllo del volume per verificare che entrambi gli altoparlanti riproducano le informazioni dei bassi e degli acuti.

Collegamento a terra:

Per ottimizzare ulteriormente le prestazioni, utilizzare un cavo per altoparlante schemato o schemato per ridume le interferenze in radiofrequenza indesiderate. La terminazione di schematura deve essere collegata al terminale di terra o di terra (bianco) dell'altoparlante e al collegamento di terra o di terra dell'amplificatore. In alternativa, se non si utilizza un cavo schemato per altoparlante ma si desidera utilizzare l'impianto di messa a terra, eseguire un unico cavo tra l'altoparlante e i terminali di terra dell'amplificatore.

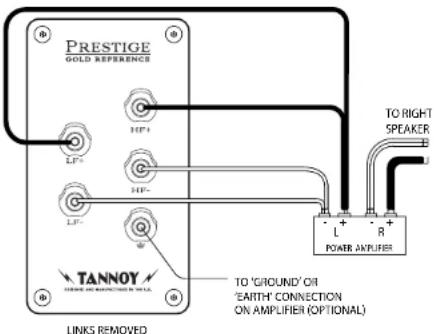

Modalità bifilare

PRESTIGE GOLD REFERENCE LFP+ LFP- TANNOY LINKS REMOVED TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPEAKER L + R + POWER AMPUER

Si prega di notare in modalità bi-vire che i cavi di collegamento non devono essere utilizzati. I migliori risultati si ottengono con un cavo per altoparlanti bifilare appositamente progettato.

Se l'amplificatore non è dotato di due serie di terminali di uscita, attorigliare il sinistro LF + (positivo) e il sinistro HF + (positivo) insieme all'estremità dell'amplificatore dei cavi. Collegarli al terminale positivo del canale sinistro dell'amplificatore contrassegnato con + (più) o di colore rosso. Intrecciare i cavi sinistro LF - (negativo) e HF - (negativo) e collegarli al terminale negativo del canale sinistro dell'amplificatore contrassegnato con - (meno) o di colore nero.

All'estremità dell'altoparlante, collegare i cavi etichettati Left LF + e Left LF- ai terminali LF dell'altoparlante sinistro, assicurandosi di notare i segni di polarità sulla guaina del cavo. Quindi procedere al collegamento dei terminali Left HF + e Left HF- ai terminali HF sullo stesso altoparlante.

Ripetere questo processo per collegare l'altopariante destro all'uscita del canale destro dell'amplificatore, assicurandosi ancora una volta che la polarità sia corretta in tutto.

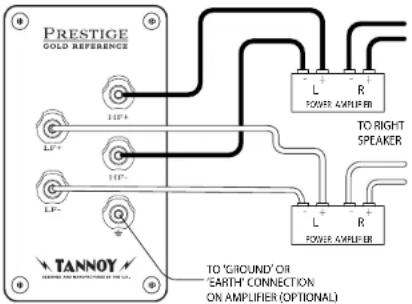

Modalità biamplificata

PRESTIGE GOLD REFERENCE L+ - LP+ HP+ LP- TANNOY TO 'GROUND' OR "EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) POWER AMPLIFIER L+ - R POWER AMPLIFIER TO RIGHT SPAKER

LINKS REMOVED

La biamplificazione estende ulteriormente il principio del bi-cablaggio. In questa opzione di collegamento, vengono utilizzati amplificatori di potenza separati per i segnali dei bassi e degli acuti in ciascun altoparlante. Per una coppia di altoparlanti stereo sono necessari quattro amplificatori mono (o due stereo) dello stesso tipo.

Se vengono utilizzati due amplificatori stereo, si raccomanda che un amplificatore fornisca le informazioni sui bassi agli altoparlanti sinistro e destro e l'altro le informazioni sugli acuti. È importante non utilizzare i cavi di collegamento sul pannello dei terminali, altrimenti si potrebbe danneggiare l'amplificatore.

Regolazione degli acuti

Ogni altoparlante è dotato di due controlli situati sul deficitto anteriore sotto la griglia rimovibile. Questi blocchi di interruttori ad alta corrente sono etichettati ROLL OFF EERGEN. Possono essere utilizzati per compensare le diverse caratteristiche acustiche delle stanze di ascolto. I controlli devono essere regolati con i controlli di tono dell'amplificatore in posizione" piatta" o non compensata. Ogni altoparlante deve essere regolato individualmente. Ruotando il controlli del bilanciamento dell'amplificatore, per selezionare prima un altoparlante e poi'altra, è più facile ottenere questo risultato.

Il controllo dell'Energia ha cinque posizioni. Consente di aumentare o diminuire l'uscita dell'unità di trasmissione a compressione ad alta frequenza dalla posizione lineare o "platta" su una banda di frequenza da circa 1 kHz a 27 kHz. Il controllo Roll Off ha cinque posizioni (+2, livello, -2, -4 e -6 dB per ottava) e fornisce la regolazione a frequenze estremamente alte da 5 kHz a 30 kHz.

Il controllo Energy ha un effetto shelving mentre il controllo roll off aumenta o diminuisce la pendenza della risposta alle alte frequenze estreme. La risposta più piatta e lineare dell'altoparlante si otterrà con entrambi i controlli impostati sulla posizione LEVEL e questa posizione dovrebbe essere utilizzata per i test iniziali di asoltu. Se la qualità complessiva del suono ad alta frequenza sembra troppo prominente, è necessario provare le posizioni -1,5 o -3 per il controllo dell'Energia. Se il suono appare attenuato nella regione degli acuti, è possibile preferire le impostazioni +1,5 o +3. Una volta che l'impostazione del controllo dell'energia è stata stabilità, il controllo Roll Off può essere regolato per ridurre o aumentare leggermente il contenuto di attissima frequenza, se necessario.

Ricorda che le modifiche che possono essere apportate spostando uno dei comandi da una posizione all'altra sono impercettibili. Potrebbero non essere facilmente asoltati se il materiale del programma ha pochissimo contenuto nella banda di frequenza in esame. Scegli un brano musicale ben bilanciato con uno spettro sonoro completo. L'impostazione corretta verrà trovata quando gli altoparianti non sono più evidenti e si sente solo la performance musicale.

Cabinet Care

L'armadio è rifinito secondo standard rigorosi utilizzando modanature in legno massiccio accuratamente selezionate e impiallacciature in vero legno abbinate. Il legno deve essere pulito solo con un panno asciutto o con una leggera applicazione di lucido per mobili di qualità non siliconico come la cera Tannoy speciale fornita nella confezione degli accessori. Fare attenzione a non sporcare il tessuto della griglia o il pannello frontale laccato.

Come per tutti i mobili in legno massello, l'esposizione a temperature estreme di caldo, freddo e umidità variabile farà si che il legno si allenti leggermente. Pertanto si consiglia di proteggere l'altoparlante da condizioni ambientali estreme per evitare tali eventi. Qualiasi legno cambiera colore se sottoposto al contenuto UV della luce ambientale e si seccherà nel tempo, da qui la necessità di'alimentare il legno con la cera fornita periodicamente.

Rimozione della griglia

Nelle griglie viene utilizzato uno speciale panno acusticamente trasparente. Tuttavia, per la massima fedeltà, l'appassionato troverà che è meglio usare questi altoparlanti con le griglie rimosse durante l'ascolto. La rimozione della griglia è necessaria anche per accedere ai controlli del pannello anteriore.

La griglia anteriore viene rimossa utilizzando la chiave in dotazione. Girare la chiave nella fessura della chiave e tirare la parte inferiore della griglia lontano dall'armadio. La griglia scenderà dalla sua posizione superiore. Fare attenzione a non danneggiare la parte inferiore in legno del mobile. Per sostituire la griglia, inserire la parte superiore della griglia nella fessura nell'armadietto e spingere la griglia nella rientranza e bloccarla in posizione.
