Quick Start Guide

Viktiga

Muziek is een kunstvoorm die in al zijn schoonheid, detail en numance moet worden ervaren zonder de minste kleuring die direct afbreuk kan doen aan zijn puurste essente. En werkelijk gewerbig luidsprekerontwerp stelt het luidsprekersysteem in staat om zichzelf uit het geluidsschap te verwijderen en de muziek op een manier te presenteven die u op dezelfde manier inhalt als een live eptreden. In de jaren 70 creerde Tannoy een reeks monitoren die voorgoed de manier veranderden waarop studio-ingenieurs en audiofielen ervoor kozen om hoogwaardige audio te ervaren. De Tannoy HPD-serie werd al snel een van de meest geliefde hift-luidsprekers aller tijden.

De KENSINGTON Dual Concentric HiFi-luidspreker is meer dan alleen een eerbetoon aan zijn voorganger, hij tilt de Tanny HPD-erfenis van buitengewoon transparante prestaties verder naar een hoger niveau door de implementatie van nieuwe, opgeschaalde drivers en componenten - technologie die op dat moment niet beschikbaar was. Simpel gezegd, de KENSINGTON levert legendarische HPD-prestaties aan een nieuwe generatie muziekliefhebters.

Uitpakken

Onderzoek al het verpakkingsmateriaal en inspecteer de doos op tekenen van esteme schade. Als er aanwijzingen zijn voor overmatige schade aan de verpakking en daaruit voortvloeiende schade aan de luidspreker, informeer dan onmiddellijk de vervoender en de leverancier. Bewaar de verpakking altijd in dergelijke omstandigheden voor nader onderzoek.

Controleer de inhoud van het accessoirepakket voor het paar luidsprekers als volgt:

• Bi-wire links (x4)
• Tapijtpennen (x8)
• Blikje houtwas (x1)
- Grille sleutel (x1)
• Metalen voetjes (x8)
• Welkomstpakket documentatie

Maak de onderkant van de doos los. Vouw de eindbladen weg en verwijder de 4 hoekverpakkingsstukken om de plint en de onderkant van de luidsprekerkast zichtbaar te maken. Lukaliseer en verwijder het accessoirepakket voorzichtig uit de doos.

Draai de dons en luidspreker om zodat de kast nu op de vlaer in de doos staat. Til de doos omhong om de luidspreker zichbaar te maken.

NL

Plaats de luidsprekers zo dat de favoriete luisterpositie zich ongever 15" van de assen van de kasten bevindt. De assen van beide kasten moeten elkaar kruises op een punt iets voor de luisterpositie. Onthoud dat de nabijheid van de luidsprekers tot muren en heeken het geluid beïnvloedt. Enig experiment zal waarschijnlijk nodig zijn om de stereobelddiefte en de lage frequente geulidskwaliteit te verrijzen. Posities dichtbij muren en kantheheken hebben het effect van een toename van zeer laagfrequente geluidsenergie. Reflecterende aangenzende muren kunnen het stereobeld verstoren door ongevenste reflecties te veroorzaken.

Om de beste akoestische prestaties te ervaren en hun uitzonderlijke stereobeldieptemagelijkheden volledig te realiseren, moeten de luidsprekers idealiter ten minste 1 meter van een zijwand of reflecterend oppervlak en ten minste 0,5 meter van een achterwand worden gebruikt.

In de basis van de luidsprekers zijn inzetstukken aangebracht voor neerwaartse spikes die maximale stabiliteit geven. De meegeleverde spikes moeten in de voet van de luidsprekers worden geschroefd. Wanneer de luidspreker rechtop wordt geinstalleerd, moeten de spikes tussen het weefsel van uw tapijt gaan om contact te maken met de vloer eronder.

Pas de spikes aan voor maximale stabiliteit en draai vervolgens de borgmoeren stevig vast, maar zonder overmatige kracht te gebruiken.

Voor gepolijste houten vloeren en andere kwetsbare oppervlakken zijn er metalen bekers voorzien om onder de spikes te plaatsen.

Verbinding

Raadpleeg het gedeelte met productspecificaties in deze handleiding, aangezien dit duidelijk het aanvaardbare vermogensbereik laat zien voor versterkerafstemming op uw luidsprekers. Zoals bij alle luidsprekersystemen, is de belastbaarheid een functie van de thermische capacitie van de spreekspol. Er moet voor worden gezorgd dat een versterker niet overbelast rakt, aangezien dit overbelasting van de output zal veroorzaken, wat resulteert in 'clippen' of vervorming in het outputsignaal. Dit kan schade aan de luidsprekers veroorzaken als dit gedurende langere tijd wordt gedaan. Over het algemeen zal een versterker met een hoger vermogen die hand werkt, maar vrij van vervorming, minder risico op schade aan de luidspreker opleweren dan een versterker met een lager vermogen die voortdurend wordt afgekapt. Onthoud ook dat een krachtige versterker die op minder dan 90% van het uitgangsvermogen werkt, over het algemeen een stuk beter klinkt dan een exemplaar met een lager vermogen dat moote heeft om 100% te halen.

Gebruik altijd de beste kvaliteit kabel die beschkobaar is binnen uw budget. Audiosignalen van hoge kvaliteit die van de versterker naar de luidspreker gaan, zijn ongebruikelkijt wat betreft hun eisen aan de kabel. Informatie over een breed dynamisch bereik en een brede bandoreedte moet samengaan met het vermogen om plekstromen van ten minste 10 ampère te verzenden, zonder verlies of signalaorsting. We erden u aan om de kabel voor elke luidspreker altijd even lang te houden. Onthoud dat de constructie van kabels de geluidskwaliteit kan beïnvloeden, dus wees voorbereid om te experimenteren om een kabel te vinden die bij uvop en audiosysteern past.

Enkele draadmodus

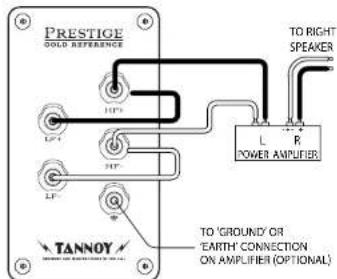

PRESTIGE GOLD REFERENCE L R POWER AMPUER TANNOY TO 'GROUND' OR "EARTH' CONNECTION ON AMPUER (OPTIONAL)

LINKS IN PLACE

Verbind eerst de HF + terminal met de LF + terminal en HF - terminal met de LF - terminal, met behulp van de links in het accessoirepakket. De positieve (plus) aansluiting op het linkerkanaal van de versterker (gemarkeerd met + of rød gekleurd) moet worden aangesloten op de positieve HF-aansluiting op de linker luidspreker. De linkerluidspreker is de luidspreker aan de linkerkant als u vanuit uit luisterpositie naar het steeopaar kijkt. De negatieve (min) aansluiting op het linkerkanaal van de versterker (gemarkeerd - of zwart gekleurd) moet worden aangesloten op de negatieve HF-aansluiting op de linker luidspreker.

Herhaal dit verbindingsproes voor de rechterluidspreker. Onthaud dat de positieve (+ of rode) op de versterker moet worden aangesloten op de positieve (+ of rood) op de luidspreker en de negatieve (- of zwart) op de negatieve. Selecteer een signaalbron, zoals een cd-speler, schakel de versterker in en draai de volumeregelaar langzaam omhuog om te controleren of beide luidsprekers lage- en hoge turnen weergewen.

Aardeaansluiting:

Om de prestaties verder te optimaliseren, gebruikt u een afgeschermde of afgeschermde luidsprekerkabel om ongewenste radiofrequentie-interferentie te verminderen. De afscherming moet worden aangesloten op de aarde-of-aardingsklem (vitt) op de luidspreker en op de aarde-of-aardeaansluiting op de versterker. Als u geen afgeschermde luidsprekerkabel gebruikt maar wel gebruik villt maken van de aardingsvoorziening, kunt u een enkele kabel tussen de luidspreker- en versterkeraardeansluitingen leggen.

Dubbele draadmodus

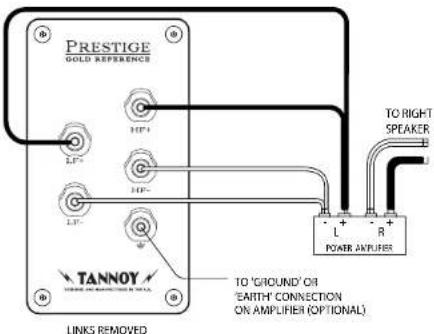

PRESTIGE GOLD REFERENCE LFP+ LFP- TANNOY LINKS REMOVED TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPEAKER L R POWER AMPUER

Houd er rekening mee dat in de bi-wire-modus de verbindingskabels niet mogen worden gebruikt. De beste resultaten worden verkregen met een speciaal ontworpen bi-wire luidsprekerkabel.

Als uw versterker niet is uitgenust met twee sets uitgangsaansluitingen, draai dan de linker LF + (positief) en de linker HF + (positief) samen aan het versterkenuiteinde van de kabels. Sluit deze aan op de positieve pool van het linkerkanaal van de versterker, gemarkeerd met + (plus) of rood gekleurd. Draai de linker LF- (negatief) en de HF- (negatief) kabels in elkaar en sluit ze aan op de linker minpool van het linkerkanaal, gemarkeerd met - (min) of zwart gekleurd.

Sluit aan de luidsprekerzijde de kabels met het label Left LF + en Left LF- aan op de linker luidspreker LF-aansluitingen en let daarbij op de polariteitsmarkeringen op de kabelmantel. Ga vervolgens verder met het aansluiten van de Left HF + en Left HF- op de HF-aansluitingen op dezelfde luidspreker.

Herhaal dit proces om de rechterluidspreker aan te sluiten op de rechterkanaaluitgang van de versterker, waarbij u er nogmaals voor zorgt dat de polariteit overal correct is.

Bi-amp-modus

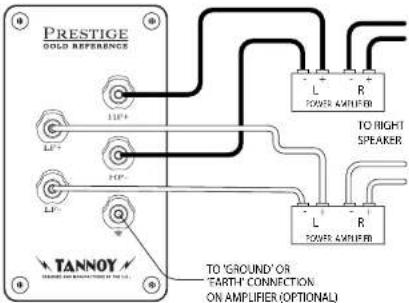

PRESTIGE GOLD REFERENCE L R POWER AMPER TO RIGHT SPAKER L R POWER AMPER TANNOY TO GROUND OR EARTH CONNECTION ON AMPLIFIER (OPTIONAL)

LINKS REMOVED

Dubbel versterken breidt het principe van dubhele bedrading een stap verder uit. Bij deze aansluitmogelijkheid worden aparte eindversterkers gebruikt voor lange en hoge tonen in elke luidspreker. Voor een stereopaar luidsprekers zijn vier mono (of twee stere) versterkers van hetzelfde type nodig.

Als er twee stereowversterkers worden gebruikt, wordt aanbevolen dat de ene versterker basininformatie aan de linker- en rechterluidsprekers levert en de andere de hoge tonen. Het is belangrijk om de verbindingskabels op het aansluitpaneel niet te gebruiken, anders kan de versterker beschadigd raken.

Treble aanpassing

Elke luidspreker is uitgerust met twee bedieningselementen op het voornareed onder het afneembare rooster. Deze schakelblokken voor hoge stromen zijn gelabeld ROLL OFF en ENERGY. Ze kunnen worden gebruikt om de gevariende aloestische eigenschappen van luisterrumtes te compenseren. De regelaars moeten worden afgesteld met de tonneregelaars van de versterker in de vlakde of niet-gecompenseerde positie. Elke luidspreker moet afzanderlijk worden aangepast. Door de balansregelaar van de versterker te draalen om eerst de eine luidspreker te selecteren en dan de andere, wordt dit het gemelijkijekt bereikt.

De Energy control heeft vijf standen. Hiermee kan de output van de hoogfrequente compressie-aandrijfeenheid worden verhoogd of verlaagd vanuit de lineaire of 'vlakke' positie over een frequentieband van ongeveer 1 kHz tot 27 kHz. De Roll Off-regelaar heeft vijf standen (+2, niveau, -2, -4 en -6 dB per octaaf) en zorgt voor afstelling bij extreem hoge frequenties van 5 kHz tot 30 kHz.

De Energy-regeling heeft een schappend effect, terwijl de afrolegeling de helling van de extreem hoge frequentierspons vergroot of verkleit. De vlakite, merst lineaire respons van de luidspreijen wordt verkregen als beide regelaars op de LEVEL-positie staan, en deze positie moet worden gebruikt voor de eerste luistertests. Als de algehele kvaliteit van het hoogfrequente geulid te prominent lijkt, moeten de -1,5 of -3 standen voor de Energy-regeling worden geprobeerd. Als het geluid gedempt lijkt in de hoge tonen, kunnen de instellingen van +1,5 of +3 de voorkeur hebben. Zodra de energiecontrole-Instelling is vastgesteld, kan de Roll Off-regeling worden aangepast om de extreem hoge frequentie-inhoud indien nogig te verlagen of iets te vehogen.

Onthoud dat de wijzigingen die kunnen worden aangebracht door een van beide bedieningselementen van de ene positie naar de andere te verplaaten, subtiel zijn. Ze zijn misschien niet gemakkelijk te horen als het programmamateriaal zeer weinig inhoud heeft in de betreffende frequentieband. Kies een uitgebalanceerd muziekstuk met een volledig geluidsspectrum. De juiste instelling wordt gevonden als de luidsprekers niet meer duidelijk zijn en alleen de muzikale uitvoering te horen is.

Kabinet zorg

De kast is afgeverkt volgens strenge nommen met behulp van zorgnuldig geselecteerde massief handhouten lijstwerk en bijpassend echt houtfineer. Het hout mag alleen worden schoongemaakt met een droge doek of met een lichte applicatie van hoogwaardige niet siliconen meubelpuets, zoals de gespecialiseerde Tannoy-was die in het accessoirepakket wordt geleverd. Pas op dat u geen poetsmiddel op de mosterdok of de gelaktie frontplaat krijgt.

Net als bij alle massief houten meubelen, zal blootstelling aan extreme hitte, kou en wisselende vodrigheid het hout enigszins doen verzaikken. Daarom wordt aanbevelen om de luidsproke te beschermen tegen extreme omgevingsfactoren om dergelijke gebeurtenissen te voorkamen. Elk hout zal van kleur veranderen wanneer het wordt blootgesteld aan het uv-gehalte van omgevingslicht en na verloop van tijd uitdrogen, vandaar de noodzaak om het hout periodiek te 'voeden' met de bijgeleverde was.

Grille verwijderen

In de roosters is speciaal akoestisch transparant daek verwerkt. Voor ultieme getrouwheid zal de liefhebber echter merken dat het het beste is om deze luidsprekers te gebruiken met de roosters verwijderd tijdens het luisteren. Het verwijderen van het rooster is ook nodig voor toegang tot de bedieningslementen op het voorpaneel.

Het voorrooster wordt verwijderd met de meegeleverde sleutel. Draal de sleutel in de sleutelgleuf en trek de onderkant van het rooster weg van de kast. Het rooster zal naar beneden willen vanaf de bovenste locatie. Pas op dat u het houten onderste deel van de kast niet beschadigt. On het rooster terug te plaatsen, plaatst u de bovenkant van het rooster in de sleuf in de kast en duwt u het rooster in de uitsparing en vergrendelt u het op zijn plaats.
