BRUKSANVISNING Back Can IW TANNOY

Vaming Utaq markzende med symbolen leder elektrisk strömstynka som är tilräckligt stark för att utgåra en risk för eckrock. Använd endavt högivaltistika, kommersikt tillgningliga högivankatlar med förhandsinstallerade N° 1S-kontakter. All annan installering eller modifikation för endav utilises av kompetent personal.

Den här symbolen hänutsart till viktiga punkter om användning och underhåll i den medälljande dokumentationen. Var könig och läs bruikomvisnungen.

Försiktighet Minskå resken förelektriska stölar genom akt airdig ta av häljet upptil på apparaten (eller ta av baksidan). Ixti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal för genomföra repartenter.

Försiktighet För att miniska risken för brand och ediktiska störar ska apparaten skydås mot regn och fukt. Apparaten går inte unsittas för dropp eller spill och inga vattenbehälare som waver etc. för placeras på den.

Försiktighet Serviceinstuditionen är embart avsodzi för kwalifiterad servicepersonal. Für att undvita risker genom elektriska stöter, genomför inga reparationer på apparaten, vika inte är besiktina i hunkvarnningen. Endasi kwalifiterad lackpersonal för genomfrika reparationerna.

1. Læ dessa använningar.
2. Sparna dette använningar.
3. Brøksa alle vanninger.
4. Føjl alle använninger.
5. Anvård inte apparaten i åkretten av varten.
6. Rengje endstt med tan tins.
7. Bockera inte ventilationspningjerna. Intalera erligt aktivanserens andantingar.
8. Instalera indir atti mokraviktor som väme element, varfultsfandring, qvar eller annan utrusting som varer väme (inklusive forstandser).

9. Andra ændring en polkonsbed eller portad kontakrt. En polkonsbed kontakt har ett blad – det em brechts en det andra. En portad kontakt har ett blad et ett nøgde jordaflt. Det brades bladter eller jordafltet är till för din sikrehet. Om den modifidande combatten inte passari ett uttag, sha du kontakte en clinkter för att f üttaget bytt.

10. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Förlä g somnhet akt på områdena omkring stidssontaktorna, förlängningssablarna och på det ställe, där elkabeln limmar apparaten, är bliräckligt skyddade.

11. Apparren måste altid vara ansluten till einstet med intakt skyddislectare.

12. Om huvudkontakten, eller EI apparatuttag, fungerar som avstängringsenhet måste denna altod vara tilgånglig.

13. Använd endast tillkopplingar och tillbehör som angetis av tillverkaren.

1. Använd erndast med vagn, stativ, trefi, hållene eller bred som angetts av tillverkaren, eller som sälts till-sammam med apparaten. Om du använder en vagn, var fürsiktig, när du

förflyttar kombinationen vagn-apparat, för att förhindra ochdsfall genom snubbling.

1. Ora ur anslutningskontakten und åssweder elternär apparaten inte ska användas under någon långre tid.

2. Låtkvalificerad personal utföra all service. Service är nödvändig när apparaten har skladats, t.ex. när en elkabel eller kontakt är skladat, vätska eller fremmande föremål har kommt in i apparaten, eller när den har fällt i gelvet.

1. Kassera produkten på rätt sätt den här symbolen indikerar att produkten inte ska kastas i hushålssopona, enligt VEEE direktivet (2012/19:FU) och gällande, nationell lagsüllning. Produkten ska lämnas till ett.

aktionserat återntlogistäte för elektronik och elektronik utrustning (IFF). Om den här sortiens avfall henteras på felsätt kan müljön, och mainiskens hålsa, påveras megatist på grund av potentielle riskubslanser som offa assaderas med ILL. Avfallshenteras produkten dæmøt på sitt selt bedør detta till att naturons revunser används på ett bra sitt. Kontakta kommerum, ansvarig förindning eller avfallshanter implöretag for mer information om återningscentral där produkten kan limnas

1. Instaliera inte i ett trängt utrymme, tex. i en boktrylsa eller finande enhet.

2. Placera inte kalor med toppen eld, t.ex. Ganda ljos, pläparaten.

3. Tänk på miljärspiktema vid kassering av batterer Batterer måste kasseras på ett batteruppsamlingstälte.

4. Denna apparat kan användas i tropiska och måttiga kimat upo till 45 °C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget anvar for någon förust som kan dråbas av någon person som belt eller delvis förritar sig på någon beskrivning, fotograf och uttalandes som finns för. Tekniska specifikationen, utserenden och annar information kan förhus utan föresjande meddelande. Alla varumärden tillhör respektene agare. Kidas. Slark Technik, Lab Gruppen, Lake, Tanney, Turbosound, TC Electronic, TC Helicon, Behinger, Bugera, Oberheim, Auratone, Aston Microphones och Cookaloo är varumärden eller registrerade varumärden som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter verserrade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillikor och ytterligare information om Music Tribes begränsale garanti, se hulständig information online på musictribe.com-warranty.

Tack för att du köpte detta tillbehör för Tannoy Dual Concentric in-Wall-högtalare för installationsapplikationer.

Back Can IW är ett valfritt tillbehör för PCI 5DC IV-, PCI 6DC IV- och QCI 6DC IN-högtalare.

PMK 6 IW är ett fömmonteringssats som tillval för PCI 6DC IW och QCI 6DC IW högtalare i väggen.

PMK 5 IW är ett valfritt förmonteringssats för PCI 5DC IW-högtalare.

PMK-kit kan användas med eller utan Back Can IV.

Back Can IW kan användas med eller utan PMK-kit.

Varje tillbehör finns tilgängligt separat, och den här snabbstartsguiden täcker alla.

Uppackning

Varje Tannoy-produkt inspekteras noggrant före leverans. Efter uppackning, kontrollera din produkt för att säkerställa att inga skador har uppstått under transporten. Vänligen meddela din återförsäljare och spara allt fraktmaterial i den osannolika händelsen, eftersom din återförsäljare kan behöva returer.

Tannoy kommer inte att hållas ansvarigt för skador orsakade av felaktig installation av dessa högtalartillbehör.

PL

Wprowadzenie

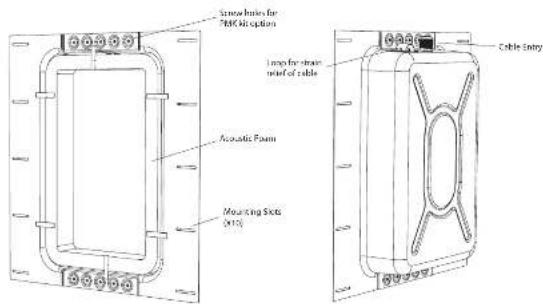

Identifiering av produktfunktion

PMK förmonteringssats

PMK 5 IW används för PCI 5DC IW

PMK 6 IW (visas nedan) används för PCI 6DC IW- och QCI 6DC IW-högtalare

för högtalare PCI 5DC IW, PCI 6DC IW och QCI 6DC IW

VARNING: Denna procedur kräver användning av personlig skyddsutrustning, såsom skyddsglasögon och handskar.

WARNING: För att undvika potentell skada på högtalaren, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort några kablar.

WARNING: Se till att det inte finns några kraftledningar, andra kablar eller rörsystem som vatten, avlopp, gasledningar på den valda platsen.

Back Can IV är en valfri Back Can som kan användas för PCI 5DC IV, PCI 60C IV och QCI 60C IV högtalare i väggen.

Proceduren nedan beskriver installationen av Back Can i en typisk 2 "x 4" tappvägg med 16 °center, med gips / gipsslovor annu inte instalerade.

Efter att Back Can och drywall har installerats kan PCI 5DC IV, PCI 6DC IV och QCI 6DC IV högtalare anslutas och installeras och färgmasken läggs till under väggmälning och efterbehandling.

Procedur

Följ stegen necan i den ordning de presenteras. Läs alla instrustioner innan du börjar.

1. Hitta en lämplig montelingsposition för högtalaren som ger optimal akustisk prestanda för lyssningsmiljön och ljudsystemet, och det är också praktiskt och esletiskt tillalande.
2. Flytta föriskligt baksidan till den valda platsen mellan väggtnapparna och fyft den till ånskad höjs så att tillräckligt med utrymme för högatalarkabelin kommer in i kabelgenomföringen (fig. 1).
3. Se till att rygghurken är indtät och plan och fåst sedan haatkanten på vägghultama med 5 skruvar eller spikar per tapp.

VARNING: För att undvika potentiell skada på din högtalare, se till att förstärkaren är avstängd innan du ansluter eller kopolar bört några kahlar.

Högtalarkabelanslutningarna görs till kabelgenomförningen i Back Can. En slinga är anordnad för att säkra kabeln innan den kommer in i kabelförskruvningen.

1. Dra högtalarkabeln en gång runnt den medföltjande kabelslingen och för kabeln genom kabelförskruvningen och in i den bakre burken (fig. 2) och förbi det akustiska skummet inuti ryggburkon. Lärma tillfälligt med stark för att skapa anslutningar när den tiden kommer. Dra åt kabelförskruvningen och bind fast högtalarkabeln för att förbindra att den rör sig och saramlar direkt. Se till att högtalarkabeln inte kommer i kontakt med spisar eller skumar som kan skada den elektriska isoleringen.

Valfri installation för monteringssats

Två valfria förmönteringssatser finns tilligängliga:

• PWK S IW används med PCI SDC IW väggmonterad högtalare
• PWK 6 IW används med PCI 6DC IW och QD 6DC vägmonterade höqtalare

Dessa ger en restangular surround för en stark monteringsyta för högtalarens fastspänningsmekanism, och de gör det lättare att installera gipsväggen.

PMK-elt kan användas med eller utan Back Can.

Förfarandet nedan beskriver installationen av PMK 6 IW förmonteringssats i en bakburk som har installerats i väggbultarna och anslutits enligt proceduren som visas på föregående sida. Installationen av PMK 5 IW förmonteringssats är annars Identisk.

Förbereda PMK-förmonteringssatsen

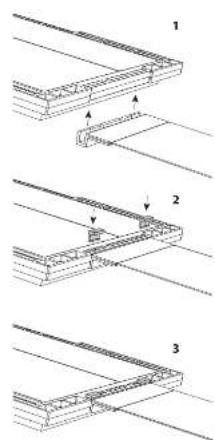

1. Varje formonteningssats består av två monteringsfasten, en rektangular ram och fyra små clips som hjälper till att fasta fastena på ramen.
2. Fäst monteringsfästena på toppen och botten (kontaste sidomal) på den rektangulare ramen (fig. 31). Tryck på de fyra clipsen för att hålla fästena på plats
3. PVK-satsen kan också användas utan Back Can, I vilket fall monteringsfistena är anslutna till ramens längre sidor (Bld 4).

Fig. 3. Installera PMK-fästena på ramen

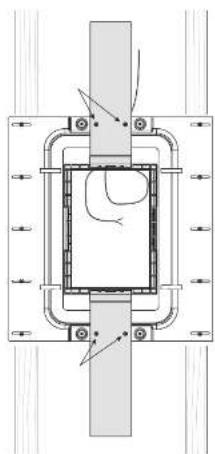

1. Håll PMK-enheten på den bakre burken, med ramens rectangulära läpp utåt, in i nummet (fig. 5).
2. Se till att PMK enhoten är centricrad, lodrät och plan. Fäst den på baksidan med de fyra skuvarna och med de befintliga nälen på toppen och batten av baksidan (fig. 6).

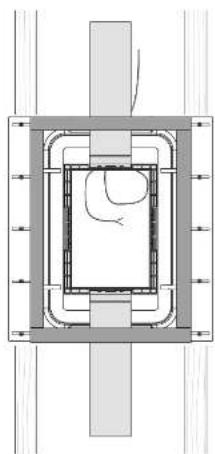

3. Applicera självhåftande EVA-tejp runt framsidan av baksidan / PMK-enheten som visas (Bild 60), Virkommendenter EVA-bandbrold 65 mm, tjocklick 3 mm eller Ilkmande. Obs! Se till att det inte finns några mellanum mellan teljpers vertikala och horsontella längd, så det är en kontinuerig nestangel. (Eventuella luckor kan påverka högtalarons prostanda.) Obs! EVA-bandet krävs, även om PMK-satsen inte används.

Bild 5. PMK: s framsida är sidan med lappen

Fig. 6b. Installera EVA tejpen på baksidan av bakburken. Skapa en kontinuerlig rektangel utan mellanrum.

Installera PMK utan Back Can

Om du inte använder Back Can, finns det två sätt att använda PMK-sit.

PMK-alternativ 1

1. Klipp och lågg till til åtter av 2x4 trå, horlsontellt som visas i fig. 7, och spik och lim dem ordentligt på de vertikala väggbultansa.
2. Hall PMK-enheten på plats, med ramens rektangulära läpp utät, in i rummet.
3. Se till att PMK enheten är centrerad, lodrät och plan. Fäst den i de honisoniella delama med fyra skmuvar (fig. 7).
4. Kör högtalarkabeln till den här platsen. Lämna tillräckligt med slack för att skapa anslutningar när den tiden kommer. Fäst högtalarkabeln för att förhindra att den för sig och skramlar i drift. Se till att högtalarkabeln inte kommer i kontakt med spikar eller skruvar som kan skada den elektriska isoleringen.

PMK-alternativ 2

1. Montera PMK med monteringsfistena fälla på PMK-ramens längre sidor och fast sedan PMK på de vertikala väggultarna. (Se fig. 4 på sidan 7).
2. Häll PMK-enheten på väggbultarna med ramens rektangulära läpp inät i rummel.
3. Se till att PMK-enheten är centrerad, lodrät och plan. Fäst den på vägabutarna med fyra träskruvar.
4. Kör högtalarkabeln till den här platsen (Bild 8). Lämna tillräckligt med slack för att skapa andtumlinga när den tiden kommer. Tåst högtalarkabeln för att förhindra att den rör sig och skramlar i drift. Se till att högtalarkabeln inte kommer i kontakt med spikar eller skruvar som kan skada den elektriska isoleringen.

Fig. 8. PMK fast på väggknoppar

Installera gips

1. Installationen av gipsvägg runt PMK-platsen gös bäst med ett enda stort ark med den vertikala mittlinjen centrerad över den vertikala PMK-mittlinjen (fig. 9).
2. Använd PMK-bländaren som en guide om du vill klippa gjpsöppningen före installationen. Steg 5 nedan beskriver kapning efter installationen. Använd vilken metod du föredrar.
3. Använd lim på väggbullarne och fransidan av buksidan (om den används), och installera glösväggen med glössänvar som är ungefär B till 10 rum från varandra. Detta hjälper till att förmindra skramling av väggar och glöspbreiser och jud under drift. Om högtalaren installeras på en innervägg kan lim och extra skmur och så läggs till glösväggen som används trummet bakom högtalaren.
4. Obsi Innan du lägger till några gipsskruvar där metallbaksidan är installerad, borra små pilothäl i baksidans metall.
5. Efter installationen av gipsvägg, klipp ut hålet i gipsväggen försiktigt med en lämplig handversktyg med hjälp av PMK: störö öppning som en gulde (pild 10 och 11). Var försiktig så att du inte skär högtalarkablarna eller skär i akustiskt skum av beksidan. Se till att gipsöppningen inte är större än insidan av PMK-ramen. Infägsna damm eller skäp från beksidan.
6. Snabbstartguiden för PCI SDC IV, PCI 6DC IV och OCI 6DC IV innehåller procedurer för att installera högtalarna i väggöppringarna.

Utskärningsprocedur utan PMK

Om du använder bakturken, men inte PMK-förmonteringssatserna, förj denna procedur nedan för att klippa ut gipsvöggen.

Rektangulira utskärningsmallar levereras med högtalama och fungerar som en guide för att säära ut det rätt stora hålet i väggen (fig. 12).

Följ stegen nedan i den ordning de presenteras. Läs alla instruktioner innan du börjar.

1. Lägg till den medförlande mallen på väggen i positionen för den bakre burken, centrerad exakt på mitten av den bakre Can IV och i stående orientering.
2. Klipp försikligt ut ett håll i gipsen med hjäp av mallen med en lämplig handoverstyg. Var försikligt så att du inte stadar Back Can IW, dess akustiska skum eller högtalarkablarna. Ta bort damm och skräp från hålet (bild 13 och 14).
3. Snaböstartquiden för PO 50C IN, PO 60C IN och QCI 60C IN innehåller procedurer för att installera högtalama i väggöppningarna.

Fig. 12. Dimensioner för utskärning av gips

Fig. 13. Tilbaka Kan W utan PMK

Fig. 14. Utskärning av glips

1. Registrera online. Registrera din nya Music tribe-utrustring direkt efter att du köpt den genom att besika musicite.com. Att registrera dit köip med viert enkla onlinelomulär hjälper avs att behandelte dina reparationsanspräis snalbare och mer effektivt. Lis också silkoron i vår garanti, om blämpligt.
2. Fel. Om din Musik Tribe autoriserende återänslåvere inte linens til månet kan du kontakta Musik Tribe Authorized Fuktiler för tillt andar under "Support" på musikttbe.com. Om dit land inte åristat, kontrollen om dit problem kan hanger av vir "Online support" som också finns under "Support" på musikttbe.com. Alternativkan du stocks en ett online-gamntanspråk på musikttbe.com iNBAK del recumterar produktion.
3. Strömanslutningar. Innen du anlster enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Fektiga säkningar måste bytas ut mot säkningar av somma typ och mäkning utan undantag.
