BRUKSANVISNING HR3610 PHILIPS

- Ha sidan 3 och 54 utvikt när ni läser bruksanvisningen.

Suomi Sivu 43

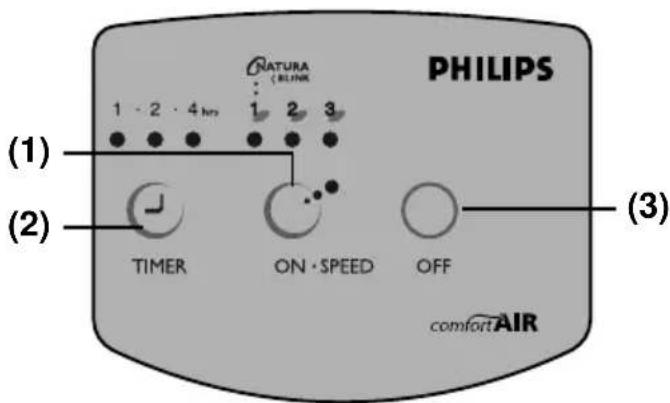

Betjeningspanel på type HR 3610.

PHILIPS (1) (2) TIMER ON · SPEED OFF (3) NATURA ( RELINK) 1 - 2 - 4 hr 1 2 3 comfort AIR

Läs först hela bruksanvisningen! Spara den! Spara köpbevis och kvitto!

Viktigt

• Läs bruksanvisningen och titta samtidigt på bilderna innan du börjar använda fläkten.
• Före användning, kontrollera att uppgiften om spänning (V = Volt) på typskylten stämmer med den spänning du har i ditt hem. Om det inte står rätt spänning på typskylten, vänd dig då till inköpsstället.
• Doppa aldrig någon del av fläkten i vatten eller någon annan vätska.
• Stoppa aldrig in något föremål genom skyddsgallret så länge fläkten är ansluten till ett vägguttag.
• Håll barn under uppsikt och låt dem aldrig leka med fläkten.
• Det är olämpligt att utsätta människor, särskilt små barn och äldre, för kall luftström under lång tid.
• Fläkten får endast användas i torra rum. Den får inte användas i fuktiga rum såsom badrum, duschrum eller andra våtutrymmen.
• Placera fläkten så den inte står nära gardiner, växter etc.
• Anslut inte fläkten till vägguttaget förrän den är färdigmonterad och kontrollerad.
• Om sladden på denna fläkt skadas måste den bytas av Philips eller något av deras serviceombud, eftersom specialverktyg och/eller speciella delar krävs.

Beskrivning, fig 1 sid 3.

A Låsclips
B Frontgaller
© Hake
D Kåpa över fläktaxel
E Fläktblad
F Plastring
Styrhål
H Bakre galler
1 Knapp för oscillering
Styrpinnar
K Motoraxel
Motordel
M Fläktrör
N Spärrknapp
Fläktstativ
P Nätsladd
Kontrollpanel
R Öppning i bottenplattan
s Bottenplatta
T Skruvar
Fjärrkontroll (endast för HR 3615)

Montering

• Kontrollera att fläkten inte är ansluten till elnätet under monteringen.
• För in nätsladden (P) genom öppningen (R) i

bottenplattan (S).

- Tryck in fläktstativet (O) i bottenplattan (S) till du hör ett klickljud. Se samtidigt till att nätsladden (P) inte kommer i kläm.

- Fäst fläktstativet med hjälp av de två medföljande skruvarna (T). Använd en skruvmejsel.

- Skruva bort käpan (D) från motoraxeln (K). Observera att den skall vridas medurs!

- Tag bort plastskyddet över motoraxeln (K).

- Skruva bort plastringen (F) från motordelen (L) genom att vrida den moturs.

- Montera det bakre gallret (H) på motordelen (L) genom att passa de tre styrhålen (G) över styrpinnarna (J) på motordelens framsida. Tryck försiktigt tills de tre styrpinnarna skjuter fram genom hålen.

- Skjut fläktbladen (E) på motoraxeln (K) så att hålets planade del passar axelns planade del. Tryck försiktigt tills fläktbladen har nätt bottenläget.

Lås fast fläktbladen med hjälp av kåpan (D).

Observera att den skall vridas moturs för att fästa!

- Kontrollera att fläktbladen (E) sitter korrekt, genom att snurra runt det för hand. Se efter att det inte blir någon friktion mot plastringen (F). Om fläktbladen inte roterar fritt måste du

demontera och göra om monteringen.

• Oppna låsclipset (A) genom att skjuta det nedåt.
• Sätt fast frontgallret (B) på det bakre gallret (H) med hjälp av haken (C).
• För samman de två gallren genom att försiktigt pressa ihop tills du hör ett klick.
• Lås fast de två gallren genom att skjuta låsclipset (A) uppåt.
• Du kan ändra nätsladdens fria längd genom att föra in den överflödiga delen under bottenplattan (S), fig 2.

Batteri endast typ HR3615

• Fjärrkontrollen (U) strömförsörjs av ett tre volts litiumbatteri typ CR2025.
• Ett sådant batteri medlevereras packat i fjärrkontrollen. Batteriet är försett med ett skyddspapper som måste avlägsnas innan du kan börja använda fjärrkontrollen, se fig 8.
• Batteriet skall placeras så att batteriets pluspol “+” kommer åt rätt håll. Se anvisningen i fjärrkontrollen.
• Låt inte gamla eller urladdade batterier ligga kvar i fjärrkontrollen. De kan läcka och förorsaka skador. Tag bort batteriet om apparaten skall stå oanvänd en längre tid.

Med tanke på miljön

Den här typen av batterier innehåller ämnen som kan skada miljön. De får därför inte slängas bland hushållssoporna utan skall deponeras på av kommunen anvisad plats.

Höjdinställning

• Tryck på spärrknappen (N) och skjut fläktröret (M) uppåt eller nedåt om du vill ändra fläktens höjd. Släpp knappen när fläkten har önskad höjd, fig 3.
• Lås alltid fläktröret i sitt nedersta läge "klick" innan du flyttar fläkten.

Oscillering

Fläktens överdel rör sig när knappen för oscillering (I) är i sitt nedre läge.

Med knappen i övre läget är oscilleringen avstängd, fig 4.

Ändring av fläktens luftström

Du kan justera luftströmmens riktning både horisontellt och vertikalt.

- Horisontellt: Drag knappen (I) uppåt och vrid motordelen (L) till önskat läge, fig 5.

På samma sätt kan du justera det område inom vilket fläkten skall oscillera.

Du hör ett klickljud under inställningen.

- Vertikalt: Flytta motordelen (L) uppåt eller nedåt när du vill ändra den vertikala luftströmmen, fig 5.

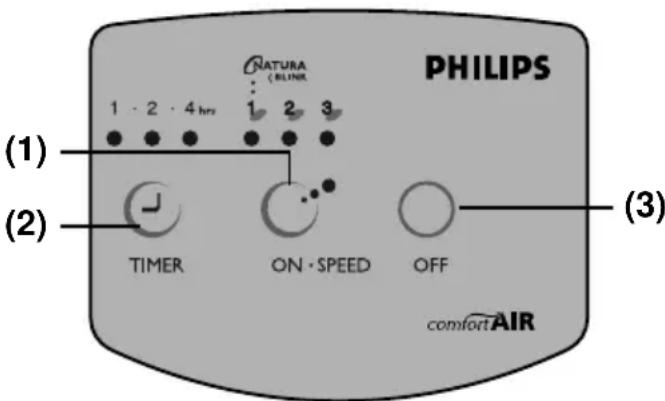

Kontrollpanel för HR 3610

PHILIPS (1) (2) TIMER ON · SPEED OFF NATURA (RLINK) 1 2 4 hrs 1 2 3 comfort AIR (3)

1. Hastighetskontroll ON•SPEED
2. Inställning av timern TIMER
3. Avstängningsknapp OFF

Val av hastighet

- Tryck en gång på ON•SPEED så startar fläkten med hög hastighet.

Kontrollampan 3 ovanför hastighetskontrollen tänds.

• Tryck två gånger på ON•SPEED så startar fläkten med medelhastighet.
  Kontrollampan 2 ovanför hastighetskontrollen tänds.
• Tryck tre gånger på ON•SPEED så startar fläkten med låg hastighet.
  Kontrollampan 1 ovanför hastighetskontrollen tänds.

En naturlig fläkt/svalka

- Tryck fyra gånger på hastighetskontrollen ON•SPEED för "Natural Wind".

Kontrollampan 1 blinkar.

Nu kommer fläkten att ändra hastighet i ett slumpvis genererat mönster som ger dig en naturlig och behaglig fläkt/svalka.

- Tryck en gång till på hastighetskontrollen ON•SPEED så går fläkten till hög hastighet igen. Du kan ändra hastigheten under gång. De andra kontrollerna kan endast användas efter det att du tryckt på ON•SPEED.

Val av tidinställning

• Tryck en gång på TIMER så stänger fläkten av automatiskt efter en timme. Kontrollampan 1 ovanför TIMER-knappen tänds.*Tryck två gånger på TIMER så stänger fläkten av automatiskt efter två timmar. Kontrollampan 2 ovanför TIMER-knappen tänds.
• Tryck tre gånger på TIMER så stänger fläkten av automatiskt efter fyra timmar. Kontrollampan 4 ovanför TIMER-knappen tänds.
• Du kan koppla ur TIMER-funktionen under gång genom att trycka på knappen igen. Kontrollampan slocknar.
• Du kan ändra tidinställningen under gång.
• Vartefter tiden förflyter tänds den kontrollampa som motsvarar den kvarvarande tiden.

Avstängning

- Tryck på OFF när du vill stänga av fläkten. Alla funktioner nollställs, även timern.

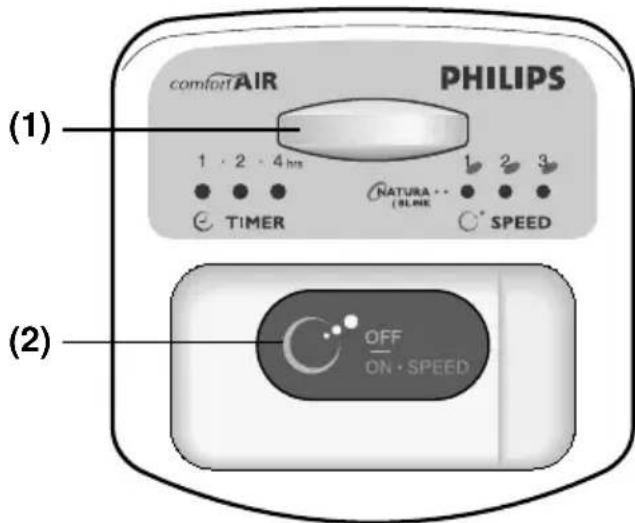

Kontrollpanel för HR 3615

(1) comfort AIR PHILIPS 1 2 4 hrs NATURA (SLIME) TIMER SPEED (2) OFF ON·SPEED

1 Fönster för mottagning av fjärrkontrollens signaler.
2 Hastighetsval och till/från knapp.

Du kan styra fläkten antingen med fjärrkontrollen eller med knappen OFF/ON·SPEED på kontrollpanelen.

Val av hastighet

• Tryck en gång på OFF/ON•SPEED så startar fläkten med hög hastighet. Kontrollampan 3 tänds.
• Tryck två gånger på OFF/ON•SPEED så startar fläkten med medelhastighet. Kontrollampan 2 tänds.
• Tryck tre gånger på OFF/ON•SPEED så startar fläkten med låg hastighet. Kontrollampan 1 tänds.

En naturlig fläkt/svalka

- Tryck fyra gånger på hastighetskontrollen ON•SPEED för "Natural Wind". ontrollampan 1 blinkar.

Nu kommer fläkten att ändra hastighet i ett slumpvis genererat mönster som ger dig en naturlig och behaglig vind/svalka.

• Tryck en gång på OFF/ON•SPEED så stängs fläkten av. Alla funktioner nollställs, även tidinställningen.
• Tidinställningen kan bara ställas in med fjärrkontrollen (U).

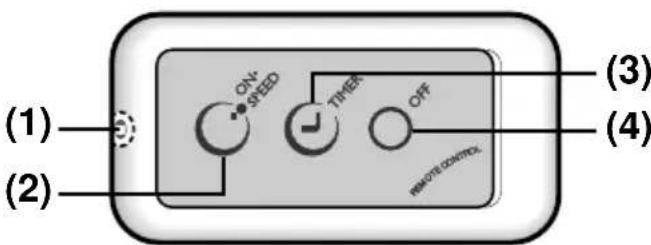

Fjärrkontroll för HR 3615

(1) (2) ON SPEED TIMER OFF REMOTE CONTROL (3) (4)

1 Infrarödsändare2. Knapp för hastighetskontroll ON·SPEED
3 Knapp för inställning av tid TIMER
4 Avstängningsknapp OFF

• Knapparna på fjärrkontrollen (U) har samma symboler och funktioner som de på kontrollpanelen. Se "Kontrollpanel för HR 3610"
• Rikta fjärrkontrollen mot fläktens kontrollpanel och tryck på önskad funktionsknapp. Se till att det inte finns några hindrande föremål mellan fjärrkontrollen och kontrollpanelen, fig 6. Avståndet får inte vara större än tre meter.
• Du kan även välja att använda fjärrkontrollen (U) monterad i kontrollpanelen, fig 7.

Förvaring

Fläkten kan plockas isär så den inte tar så mycket plats när den skall förvaras:

- Fläktgallren (B, H) och fläktbladen (E) demonteras i omvänd ordning mot monteringen.

- Vid demontering av bottenplattan (S) måste man börja med att skruva bort de två skruvarna (T) på bottenplattans undersida. Tryck sedan de fyra clipsen i den riktning som visas i fig 9 och skjut försiktigt ut fläktstativet (O).

Rengöring

- Drag först ut stickproppen ur vägguttaget.

- Torka sedan av fläkten med en torr eller väl urvriden fuktig trasa. Om det behövs kan man använda lite milt diskmedel.

- Använd aldrig aggressiva eller repande rengöringsmedel.
