KÄYTTÖOHJE HR3610 PHILIPS

- Pidä sivu 3 ja sivut 54 auki samalla kun luet käyttöohjetta.

1

• Lue käyttöohje ja katsele kuvat, ennen kuin alat käyttää laitetta.
• Tarkista, että laitteeseen merkitty käyttöjännite vastaa paikallista verkkojännitettä, ennen kuin yhdistät laitteen pistorasiaan.
• Ålä upota mitään laitteen osaa veteen tai muuhun nesteeseen.
• Älä työnnä mitään suojaverkon välistä, silloin kun laite on yhdistettynä pistorasiaan.
• Vahdi lasten perään. Älä anna heidän leikkiä tuulettimella.
• Ihmisille (erityisesti lapsille ja vanhuksille) ei ole hyväksi olla pitkään alttiina jatkuvalle kylmälle ilmavirralle.
• Älä käytä laitetta hyvin kuumassa ja/tai kosteassa tilassa, kuten kylpyhuoneessa.
• Pidä tuuletin riittävän kaukana verhoista, huonekasveista jne.
• Älä yhdistä laitetta pistorasiaan, ennen kuin se on koottu ja säädetty valmiiksi.
• Tarkista liitosjohdon kunto säännöllisesti. Jos tämän laitteen verkkoliitosjohto vaurioituu, se on korvattava erikoisjohdollä. Ota yhteys lähimpään Philips-myyjään tai Philipsin asiakaspalveluun.

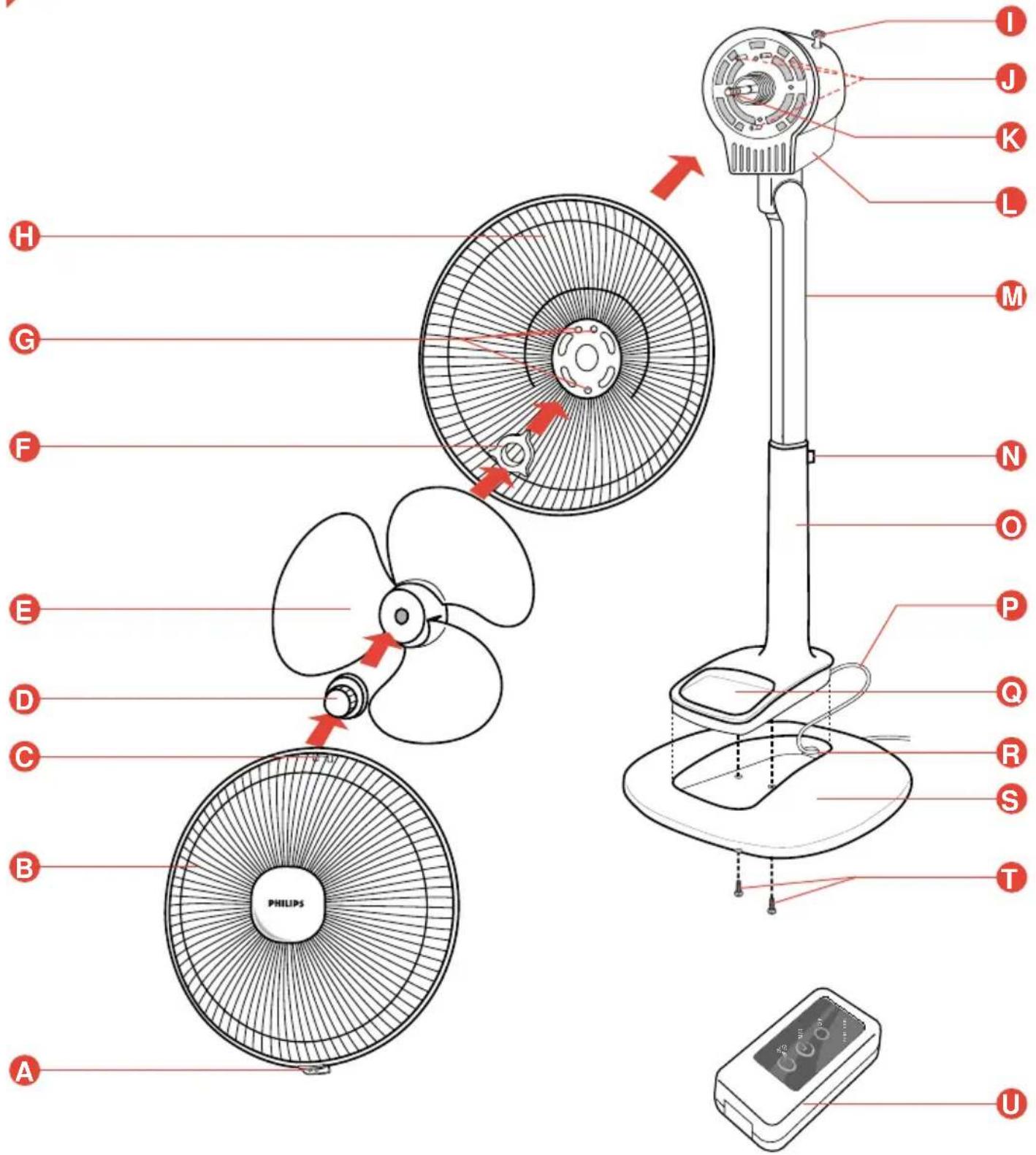

Laitteen osat (kuva 1, sivu 3)

A Lukitsin
B Suojaverkon etuosa
© Pidike
Navansuojus
E Tuuletin
F Kiinnitysmutteri
G Kohdistusaukot
Suojaverkon takaosa
Kiertoliikkeen nuppi
J Kohdistustapit
Akseli
L Runko
M Säätöputki
N Irrotuspainike
Jalka
P Liitosjohto
Q Ohjaustaulu
R Jalustan aukko
s Jalusta
T Ruuvit

Kauko-ohjain (vain malli HR 3615)

Kokoaminen

• Varmista, ettei laitetta ole yhdistetty pistorasiaan ennen kokoamista.
• Työnnä liitosjohto (P) jalustan (S) aukon (R) läpi.

• Laita jalka (O) jalustan (S) sisään samalla kun vedät liitosjohtoa, niin että kuuluu napsahdus. Varo, ettei liitosjohto jää puristuksiin jalan ja jalustan väliin.

• Kiinnitä jalka kahdella mukana olevalla ruuvilla (T) käyttäen ruuvitaltaa.

• Kierrä navansuojus (D) irti akselista (K). Huomaa: Kierrä auki myötäpäivään.
• Poista muovinen suojaputki akselista (K).
• Kierrä kiinnitysrengas (F) irti rungosta (L) kääntämällä rengasta vastapäivään.
• Aseta suojaverkon takaosa (H) runkoon (L) sovittamalla suojaverkon takaosan kolme kohdistusreikää (G) rungon etupuolella olevaan kolmeen kohdistustappiin (J). Paina kiinni kunnolla, niin että kohdistustapit tulevat näkyviin kohdistusrei'istä.
• Kiinnitä suojaverkon takaosa (H) runkoon (L) muovirenkaalla (F).
• Työnnä tuuletin (E) akseliin (K) siten, että keskireiän sileä puoli on akselin sileää puolta vasten. Työnnä niin pitkälle kuin se menee. Kiinnitä tuuletin navansuojuksella (D) kiertämällä kiinni vastapäivään.
• Kokeile tuulettimen (E) toimintaa pyörittämällä sitä käsin. Se ei saisi hangata kiinnitysrengasta (F). Jos tuuletin ei pyöri vapaasti, irrota osat ja kokoa uudelleen.
• Avaa lukitsin (A) alaspäin.
• Liitä suojaverkon etuosa (B) takaosaan (H) pidikkeellä (C).
• Paina osat kunnolla vastakkain ("Naps!").
• Varmista osien kiinnitys nostamalla lukitsin (A) ylös.

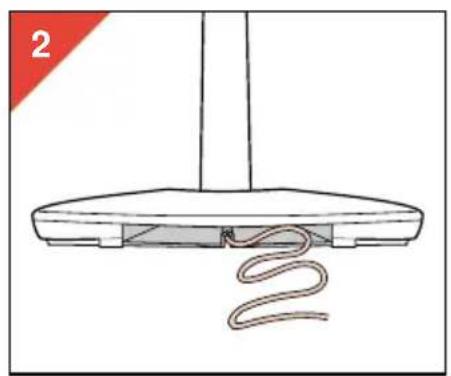

• Liika johto voidaan kiertää jalustan (S) niin kuin kuvassa 2 on näytetty.

Paristo (vain malli HR 3615)

• Kauko-ohjain (U) toimii yhdellä 3 V:n litiumparistolla CR2025.
• Paristo toimitetaan valmiina kauko-ohjaimen sisällä. Poista suojapaperi ennen käyttöönottoa.
• Laita paristo kuvassa 8 näytetyllä tavalla.
• Varmista, että merkki "+" vastaa laitteessa olevaa merkintää.
• Älä jätä tyhjää paristoa laitteeseen. Ellet aio käyttää laitetta pitkään aikaan, poista paristo.

Paristo sisältää ympäristölle haitallisia aineita. Toimita käytetyt paristot keräyspisteeseen.

Korkeuden säätö

• Paina putken irrotuspainiketta (N) ja säädä putkea (M) ylös tai alas sopivalle korkeudelle (kuva 3).
• Lukitse putki (M) ala-asentoon ((“Naps!”)) ennen tuulettimen siirtämistä.

Kiertoliike

Tuuletin kääntyy puolelta toiselle käytön aikana, kun kiertoliikkeen nuppi (I) on painettu alasentoon.

Kun nuppi on yläasennossa, tuuletin ei käänny puolelta toiselle (kuva 4).

Kiertoliikkeen säätö

Voit säätää ilmavirran suuntaa sekä vaakasuunnassa että pystysuunnassa.

• Vaakasuunnassa: Vedä kiertoliikkeen nuppi (I) ylös ja käännä runkoa (L) haluamaasi asentoon (kuva 5).
  Samalla tavalla voidaan määrittää kiertoliikkeen laajuus.
  Naksuttava ääni kuuluu, kun käännät runkoa.

- Pystysuunnassa: Muuta pystykulma siirtämällä runkoa (L) ylöspäin tai alaspäin (kuva 5).

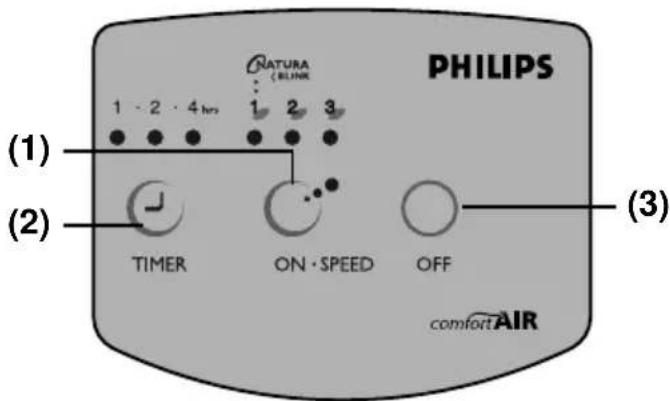

Mallin HR 3610 ohjaustaulu

PHILIPS 1 - 2 - 4 hrs NATURA (BLUE) 1 2 3 (1) TIMER ON · SPEED OFF (2) comfort AIR (3)

1 Nopeudenvalitsin
2 Ajanasetuspainike
3 Katkaisin

Nopeuden valinta

• Paina painiketta "ON•SPEED" kerran, kun haluat tuulettimen suurelle nopeudelle. Painikkeen "ON•SPEED" yläpuolella oleva merkkivalo "3" syttyy.
• Paina painiketta "ON•SPEED" kaksi kertaa, kun haluat tuulettimen keskinopeudelle. Painikkeen "ON•SPEED" yläpuolella oleva merkkivalo "2" syttyy.
• Paina painiketta "ON•SPEED" kolme kertaa, kun haluat tuulettimen pienelle nopeudelle. Painikkeen "ON•SPEED" yläpuolella oleva merkkivalo "1" syttyy.

Luonnontuuli

- Paina painiketta "ON•SPEED" neljä kertaa, kun haluat "luonnontuulen". Merkkivalo "1" vilkkuu.

Tuuletin vaihtaa nopeutta satunnaisesti, mikä antaa miellyttävän luonnollisen tuulen.

- Jos painat painiketta "ON·SPEED" vielä kerran, tuuletin vaihtaa takaisin suurelle nopeudelle. Voit muuttaa nopeutta käytön aikana.

Muita säätimiä voi käyttää vain jos tuuletin on toiminnassa (eli painikkeen "ON•SPEED" painamisen jälkeen).

Ajastimen asetus

• Paina painiketta "TIMER" kerran, niin toiminta katkeaa automaattisesti tunnin kuluttua. Painikkeen "TIMER" yläpuolella oleva merkkivalo "1" syttyy.
• Paina painiketta "TIMER" kaksi kertaa, niin toiminta katkeaa automaattisesti kahden tunnin kuluttua.
  Painikkeen "TIMER" yläpuolella oleva merkkivalo "2" syttyy.
• Paina painiketta "TIMER" kolme kertaa, niin toiminta katkeaa automaattisesti neljän tunnin

kuluttua.

Painikkeen "TIMER" yläpuolella oleva merkkivalo "4" syttyy.

• Ajastimen toiminta katkaistaan painamalla painiketta uudelleen, niin että merkkivalo sammuu.
• Voit muuttaa ajastimen asetusta tuulettimen käydessä.
• Kun aika on kulunut loppuun, jäljellä oleva aika syttyy.

Katkaisu

- Katkaise tuulettimen toiminta painikkeella "OFF". Kaikki toimintoasetukset peruuntuvat, myös ajastimesta.

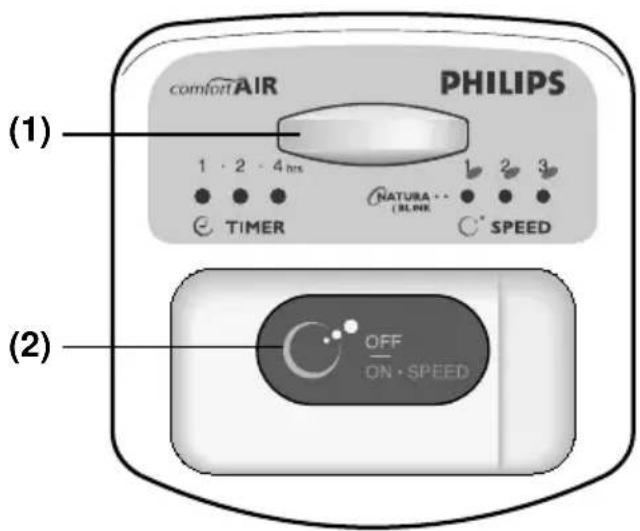

Mallin HR 3615 ohjaustaulu

(1) comfort AIR PHILIPS 1 2 4 hrs 1 2 3 NATURA.. (BLINK) SPEED TIMER OFF ON·SPEED (2)

1 Kauko-ohjausvastaanotin
2 Nopeudenvalinta- ja käynnistyskytkin

Voit käyttää tuuletinta joko kauko-ohjaimella tai ohjaustaulun painikkeella OFF/ON·SPEED.

Nopeuden valinta

• Paina painiketta "OFF/ON·SPEED" kerran, kun haluat tuulettimen suurelle nopeudelle. Merkkivalo "3" syttyy.
• Paina painiketta "OFF/ON·SPEED" kaksi kertaa, kun haluat tuulettimen keskinopeudelle. Merkkivalo "2" syttyy.
• Paina painiketta "OFF/ON·SPEED" kolme kertaa, kun haluat tuulettimen pienelle nopeudelle.
  Merkkivalo "1" syttyy.

Luonnontuuli

- Paina painiketta "OFF/ON•SPEED" neljä kertaa, kun haluat "luonnontuulen". Merkkivalo "1" vilkkuu.

Tuuletin vaihtaa nopeutta satunnaisesti, mikä antaa miellyttävän luonnollisen tuulen.

• Jos painat painiketta "OFF/ON·SPEED" vielä kerran, tuulettimen toiminta katkeaa. Kaikki toimintoasetukset peruuntuvat, myös ajastimesta.
• Ajastin voidaan asettaa vain kauko-ohjaimella (U).

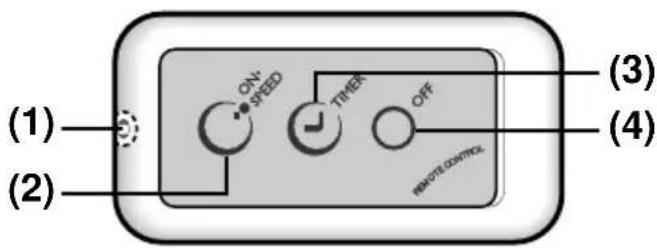

Mallin HR 3615 kauko-ohjain

(1) (2) ON SPEED TIMER OFF REMOTE CONTROL (3) (4)

1 Infrapunalähetin
2 Nopeudenvalitsin
3 Ajanasetuspainike
4 Katkaisin

• Kauko-ohjaimen (U) painikkeilla on samat symbolit ja toiminnot kuin vastaavilla painikkeilla mallin HR 3610 ohjaustaulussa. Katso kohtaa "Mallin HR 3610 ohjaustaulu".
• Suuntaa infrapunalähetin kohti ohjaustaulun kauko-ohjausvastaanotinta silloin kun painat painikkeita.

Varmista, ettei lähettimen ja vastaanottimen välillä ole mitään esteitä (kuva 6). Lähettimen toimintasäde on enintään 3 m.

- Voit käyttää kauko-ohjainta (U) myös silloin, kun se on ohjaustaulun sisällä, niin kuin kuvassa 7.

Säilytys

Tuuletin voidaan purkaa säilytyksen helpottamiseksi:

• Pura tuulettimen suojaverkon osat (B, H) ja itse tuuletin (E) noudattaen sivun 43 kokoamisohjeita päinvastaisessa järjestyksessä.
• Jalustaa (S) irrotettaessa on ensin löysättävä pohjassa olevat kaksi ruuvia (T) ruuvitaltalla. Paina sitten neljä pidintä kuvan 9 osoittamaan suuntaan ja vedä jalka (O) varovasti ulos.

Puhdistus

• Irrota pistotulppa pistorasiasta aina ennen puhdistusta.
• Puhdista ulkovaippa kuivalla tai tarvittaessa pesuveteen kostutetulla liinalla.
• Älä käytä naarmuttavia tai syövyttäviä aineita.

Oikeus muutoksiin varataan.
