BRUKSANVISNING HR3610 PHILIPS

- Slå opp på side 3 og side 54 før De leser videre.

Svenska Sid 39

De kan indstille luftstrømmen i både vandret og lodret retning.

- Man får "naturlig vind" ved at trykke fire gange på "OFF/ON•SPEED"-knappen.

Kontrollampen "1" blinker. Med mellemrum skifter ventilatoren hastighed og giver en behagelig "naturlig vind".

• Les bruksanvisningen sammen med illustrasjonene før apparatet tas i bruk for første gang.
• Kontroller at nettspenningen angitt på apparatet stemmer overens med nettspenningen i Deres hjem.
• Dypp aldri noen av delene på apparatet i vann eller annen flytende væske.
• Putt aldri gjenstander inn i gitterne når viften er tilkoblet strømnettet.
• Hold øye med barn. La dem ikke leke med viften.
• Det er ikke tilrådelig å utsette mennesker (spesielt spedbarn og eldre mennesker) for en kontinuerlig kald luftstrøm over lengre tid.
• Bruk ikke viften i meget varme eller fuktige omgivelser, slik som baderom.
• Hold viften unna gardiner, planter etc.
• Koble ikke apparatet til nettspenningen før det er helt sammensatt og justert.
• Hvis nettledningen på dette apparatet er skadet må den kun erstattes av Philips eller autorisert serviceverksted, da spesielt verktøy og/eller deler er nødvendig.

Generell Beskrivelse (fig. 1 side 3)

A Klemme
B Front gitter
cKrok
Bladkappe
E Vifteblad
F Plasthylse
G Hull
H Bakre gitter
Knapp for dreining av luftstrømmen
J Posisjonspinner
Motoraksel
Motorenhet
M Teleskopstang
N Utløserknapp for høydejustering
Viftestativ
Nettledning
Kontrollpanel
R Apning i foten
s Fot
T Skruer
Fjernkontroll (bare for type nr. HR 3615)

Montering

• Forsikre Dem om at apparatet ikke er tilkoblet strømnettet under monteringen.
• Stikk nettledningen (P) gjennom åpningen (R) i foten (S).
• Sett viftestativet (O) inn i foten samtidig som De trekker inn nettledningen (P) til det høres et "klikk". Unngå at nettledningen blir presset mellom foten og stativet.
• Bruk en skrutrekker til å skru fast stativet med

de to medfølgende skruene (T).

• Skru løs bladkappen (D) fra motorakselen (K). NB! Skru med urviseren.
• Fjern beskyttelsesrøret i plast fra motorakselen (K).
• Skru plasthylsen (F) av enden på motorenheten (L) ved å dreie hylsen mot urviseren.

• Monter bakre gitteret (H) på motorenheten (L). Pass på at de tre hullene (G) på baksiden av gitteret stemmer overens med de tre runde pinnene (J) på fronten av motorenheten. Skyv fast inntil de tre pinnene stikker gjennom de tre hullene.

• Fest det bakre gitteret (H) til motorenheten (L) med plasthylsen (F).

• Sett viftebladet (E) på motorakselen (K) slik at den flate siden av senterhullet stemmer overens med den flate siden på akselen. Trykk fast til viftebladet stopper. Fest viftebladet med bladkappen (D). Vri bladknappen godt mot urviseren.

- Test viftebladet (E) ved å dreie det rundt med hånden. Det skal ikke være noen friksjon mot plasthylsen (F). Hvis bladet ikke roterer fritt, demonter og gjenta prosedyren.

- Åpne klemmen (A) ved å bevege den nedover.

- Monter front gitteret (B) til det bakre gitteret (H) ved hjelp av kroken (C).

- Klem de to gitterne godt sammen ("klikk").

- Sikre sammensettingen ved å bevege klemmen (A) oppover.

- Overflødig nettledning kan oppbevares under foten (S), som vist i fig. 2.

Batteri (Bare for type HR 3615).

• Viftens fjernkontrollenhet (U) bruker et CR2025 3V Lithium batteri.
• Et batteri leveres med inne i fjernkontrollen. Vennligst fjern beskyttelsespapiret før første gangs bruk.
• Plasser batteriet som vist i fig. 8. Forsikre Dem om at + tegnet stemmer overens med tegnet i apparatet.
• La ikke tomt batteri være i apparatet. Hvis De ikke skal bruke apparatet på en stund, ta ut batteriet.

Batterier inneholder stoffer som kan forurense miljøet. Vennligst kast Deres gamle batterier på et offentlig anvist sted.

Høydeinnstilling

• Trykk på utløserknappen (N) og trekk teleskopstangen (M) opp eller ned til ønsket høyde (fig. 3).
• Lås teleskopstangen (M) i den laveste posisjonen ("klikk") før viften flyttes.

Dreining av luftstrømmen

Fri innstilling av luftstrømmen

De kan justere luftstrømmen både i horisontal og vertikal retning.

- Horisontalt: Trekk opp knappen for dreining av luftstrømmen (I) og vri motorenheten (L) til ønsket retning (fig. 5).

På samme måte kan området som viften dreier i justeres.

- Vertikalt: Juster motorenheten (L) oppover eller nedover for å forandre vertikal vinkel (fig. 5).

• Trykk en gang på "ON•SPEED" for å starte viften på høy hastighet. Indikatorlampe "3" over "ON•SPEED" knappen vil begynne å lyse.
• Trykk to ganger på "ON•SPEED" knappen for å starte viften på moderat hastighet. Indikatorlampe "2" over "ON•SPEED" knappen vil begynne å lyse.
• Trykk tre ganger på "ON•SPEED" knappen for å starte viften på lav hastighet. Indikatorlampe "1" over "ON•SPEED" knappen vil begynne å lyse.

BREEZE-funksjon

- Trykk fire ganger på "ON·SPEED" knappen for Breeze-funksjon. Indikatorlampe "1" vil blinke. Viften vil forandre hastighet etter et tilfeldig mønster, imitere en komfortabel natur

- Hvis De trykker på "ON•SPEED" knappen en gang til vil den gå tilbake til høy hastighet. De kan forandre hastighet under bruk. De andre funksjonene kan bare brukes etter at viften er slått på (med andre ord etter å ha trykket på "ON•SPEED").

Timer

• Trykk en gang på "TIMER" knappen for at viften skal slå seg automatisk av etter 1 time. Indikatorlampe "1" over "TIMER" knappen vil begynne å lyse.
• Trykk to ganger på "TIMER" knappen for at viften skal slå seg automatisk av etter 2 timer. Indikatorlampe "2" over "TIMER" knappen vil begynne å lyse.
• Trykk tre ganger på "TIMER" knappen for at viften skal slå seg automatisk av etter 4 timer.

Indikatorlampe "4" over "TIMER" knappen vil begynne å lyse.

- For å stoppe Timer-funksjonen trykk på knappen en gang til. Indikatorlampen vil slokke.

- De kan forandre timer-innstilling under bruk.

- Etter som tiden går vil den gjenværende tiden lyse.

Av

- Trykk på OFF for å slå av viften. Alle funksjoner vil bli slettet, inkludert timeren.

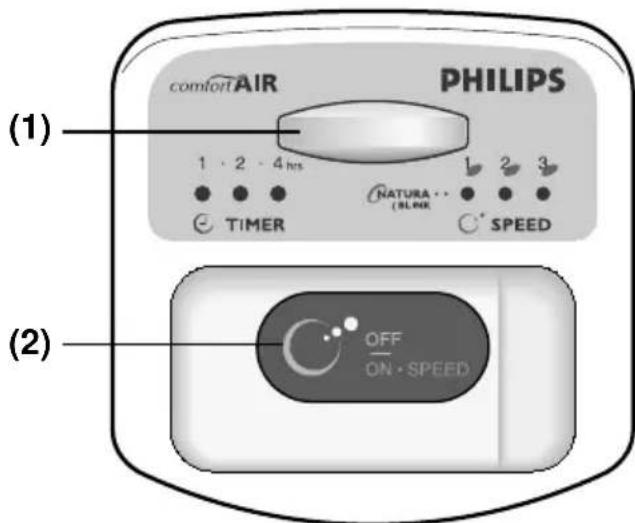

Kontrollpanel type nr. HR 3615

1 Mottaker fjernkontroll

(1) comfort AIR PHILIPS 1 2 4 hrs 1 2 3 NATURA • • (RL/HR) TIMER C* SPEED (2) OFF ON • SPEED

2 Hastighetsvelger og På/av-knapp

Viften kan brukes enten ved bruk av fjern-kontrollen eller ved hjelp av "OFF/ON·SPEED" knappen ved kontrollpanelet.

Hastighet

• Trykk en gang på "OFF/ON·SPEED" knappen for å starte viften på høy hastighet. Indikatorlampe "3" vil begynne å lyse.
• Trykk to ganger på "OFF/ON•SPEED" knappen for å starte viften på moderat hastighet. Indikatorlampe "2" vil begynne å lyse.
• Trykk tre ganger på "OFF/ON·SPEED" knappen for å starte viften på lav hastighet. Indikatorlampe "1" vil begynne å lyse.

BREEZE-funksjon

• Trykk fire ganger på "OFF/ON•SPEED" knappen for Breeze-funksjon. Indikatorlampe "1" vil blinke. Viften vil forandre hastighet etter et tilfeldig mønster, imitere en komfortabel naturlig vind.

- Trykk en gang til på "OFF/ON•SPEED"

knappen for å slå viften av. Alle funksjoner vil bli slett inkludert timeren.

- Timeren kan bare stilles inn ved hjelp av fjernkontrollen (U).

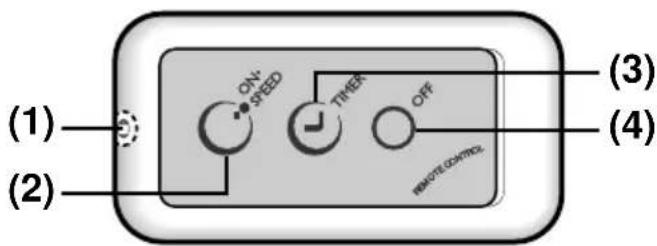

Fjernkontroll for type HR 3615

1 Infrarød sender

(1) (2) ON/ SPEED TIMER OFF ROUTER CONTROL (3) (4)

2 Hastighetsvelger

3 Timer knapp

4 Av-knapp

• Knappene på fjernkontrollenheten (U) har de samme symboler og funksjoner som de korresponderende knapper på kontrollpanelet til type HR 3610. Vennligst se avsnitt "Kontrollpanel type nr. HR 3610".
• Rett den infrarøde senderen mot den infrarøde mottakeren på kontrollpanelet mens knappene blir trykket ned. Forsikre Dem om at det ikke er noen hindring mellom sender og mottaker (fig. 6). Maksimum avstand er mellom sender og mottaker er 3 meter.
• De kan også bruke fjernkontrollenheten (U) når den er plassert i kontrollpanelet som vist i fig. 7.

Oppbevaring

Viften kan demonteres for kompakt oppbevaring:

- For gitterne (B, H) og viftebladet (E) gå frem i motsatt rekkefølge som beskrevet i monteringsanvisningen.

- For den avtagbare foten (S) skru først løs de to skruene (T) på bunnen av foten med en skrutrekker. Trykk deretter de fire låseklemmene i retningen som vist i fig. 9 og trekk stativet (O) forsiktig ut.

Rengjøring

• Trekk alltid støpselet ut av stikkontakten før rengjøring.
• Rengjør med en myk tørr eller fuktig klut, hvis nødvendig med rengjøringsmiddel.
• Bruk ikke slipemidler eller løsningsmidler.

- Lås fast det bakre gallret (H) mot motordelen (L) med plastringen (F).
