PE-AVE 36 Li Basic - Motorkultivator Pattfield - Gratis bruksanvisning och manual
Hitta enhetens manual gratis PE-AVE 36 Li Basic Pattfield i PDF-format.
| Produkttyp | Trådlös vertikalskärare och luftare för gräsmatta |
| Märke | Pattfield |
| Modell | PE-AVE 36 Li Basic |
| Strömförsörjning | Litiumjonbatteri 36 V DC (2 batterier) |
| Märkspänning | 36 V DC |
| Arbetsbredd | 35 cm |
| Antal blad | 16 |
| Vertikalskärningsdjup | Läge 0 (drivning): -3 mm, Läge 1: 3 mm, Läge 2: 6 mm, Läge 3: 9 mm |
| Vikt | 10 kg |
| Tomgångsvarvtal | 3300 varv/min |
| Garanterad ljudeffektnivå | 86 dB(A) |
| Ljudtrycksnivå | 74,4 dB(A) (K=3 dB) |
| Vibrationer (handtagsstång) | Max. 5,031 m/s² (K=1,5 m/s²) |
| Kapslingsklass | IP21 |
| Skyddsklass | III |
| Avsedd användning | Privat utomhusbruk, mindre än 50 timmar per år |
| Säkerhet | Säkerhetsknapp, start/stopp omkopplingsstång, säkerhetsstift, säkerhetsbrytare |
| Underhåll | Rengöra med en fuktig mjuk trasa, smörja rörliga delar, byta rulle vid slitage |
| Reservdelar | Rulle, tandrem, skruvar, låsspakar, stöd för skjutstång |
| Garanti | 3 år (slitdelar undantagna) |
Vanliga frågor - PE-AVE 36 Li Basic Pattfield
Användarfrågor om PE-AVE 36 Li Basic Pattfield
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Motorkultivator i PDF-format gratis! Hitta din manual PE-AVE 36 Li Basic - Pattfield och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PE-AVE 36 Li Basic av märket Pattfield.
BRUKSANVISNING PE-AVE 36 Li Basic Pattfield

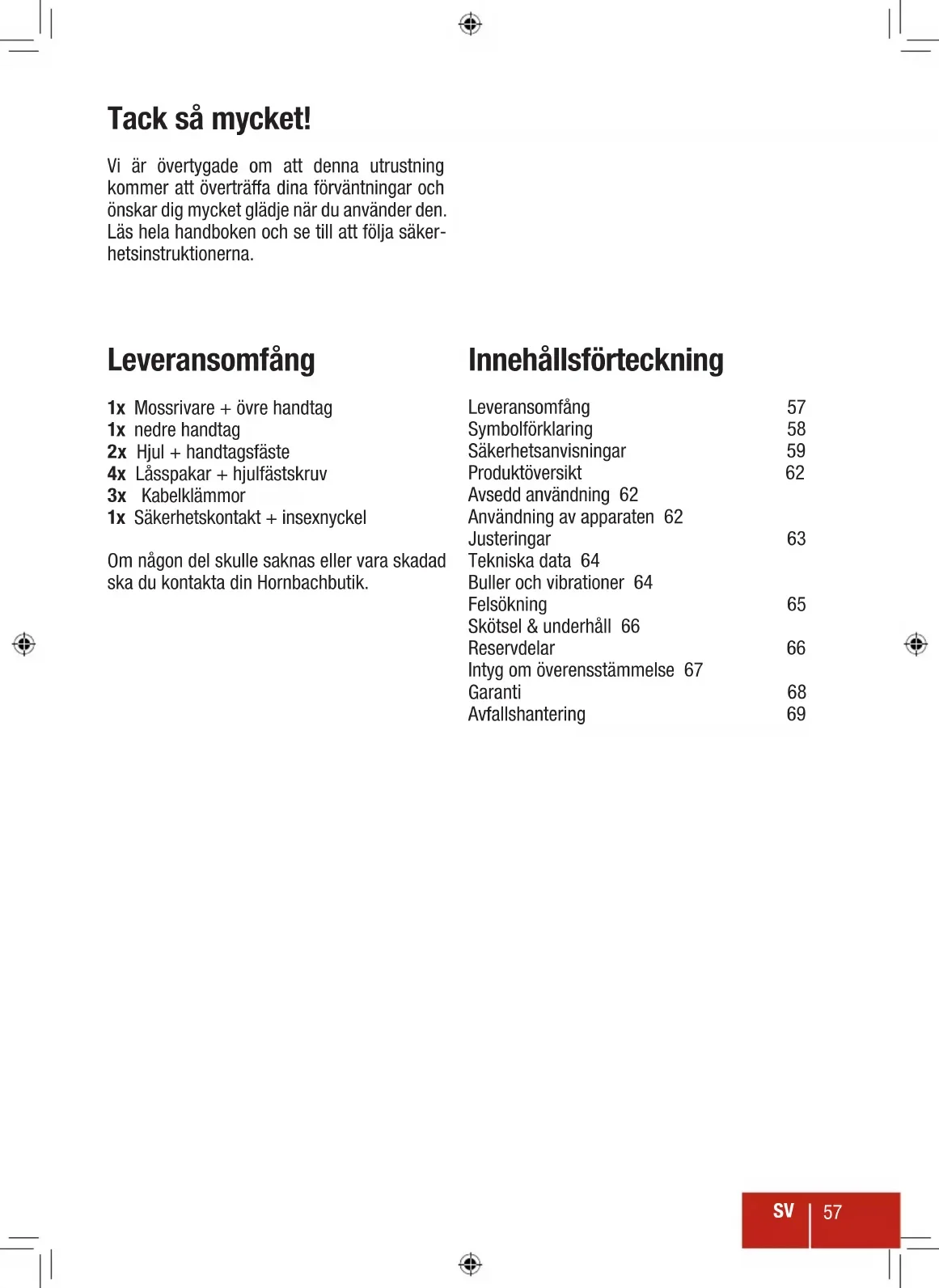

Vi är övertygade om att denna utrustning kommer att överträffa dina förväntningar och önskar dig mycket glädje när du använder den. Läs hela handboken och se till att följa säkerhetsinstruktionerna.
Leveransomfång
1x Mossrivare + övre handtag
1x nedre handtag
2x Hjul + handtagsfäste
4x Låsspakar + hjulfästskruv
3x Kabelklämmor
1x Säkerhetskontakt + insexnyckel
Om någon del skulle saknas eller vara skadad ska du kontakta din Hornbachbutik.
Innehållsförteckning
Leveransomfång 57
Symbolförklaring 58
Säkerhetsanvisningar 59
Produktöversikt 62
Avsedd användning 62
Användning av apparaten 62
Justeringar 63
Tekniska data 64
Buller och vibrationer 64
Felsökning 65
Skötsel & underhåll 66
Reservdelar 66
Intyg om överensstämmelse 67
Garanti 68
Avfallshantering 69
Symbolförklaring
Läs handboken noga och spara den för framtida bruk.
Varning för olyckor som kan medföra personskador och allvarliga skador på utrustning.
Använd skyddsglasögon för att förhindra ögonskador.
Använd hörselskydd för att förhindra hörselskador.
Bär skyddshandskar ör att skydda hän- derna.
Använd skyddshandskar för att skydda händerna.
För att minska risken för el-stötar ska maskinen inte användas i våta eller fuktiga förhållanden.
Viktigt! Läs instruktionerna innan du använder maskinen första gången.
Använd endast batterier som är laddade till samma nivå.
Varning! Läs bruksanvisningen noga innan du använder maskinen.
Håll åskådare på avständ.
Varning! Vassa knivar, håll undan händer och fötter. Dra ut säkerhets- kontakten innan du utför underhåll, justeringar eller rengöring. Knivarna fortsätter köra en stund efter att motorn har stängts av.
Använd hörselskydd och skyddsglasögon.
Garanterad ljudeffektsnivå.
Säkerhetsinstruktioner
VIKTIGT!
LÄS IGENOM NOGA FÖRE ANVÄNDNING. SPARA FÖR FRAMTIDA BRUK.
Säkerhetsföreskrifter för elektriska mossrivare.
ALLMÄNT
a) Denna maskin är inte avsedd att användas av personer (inkluderat barn) med nedsatt fysisk, motorisk eller mental förmåga, eller med bristfällig erfarenhet och kunskap, utan att ha erhållit instruktioner eller handledning om hur maskinen fungerar från en person som ansvarar för deras säkerhet.
b) Håll barn under uppsikt, maskinen får inte användas som leksak.
c) Produkten får endast användas i enlighet med anvisningarna i denna bruksanvisning.
d) Den som handhar produkten ansvarar för att den används på rätt sätt.
e) Använd inte maskinen om du är trött, sjuk eller påverkad av alkohol, droger eller medicin.
f) Om elkabeln har skadats ska den bytas ut av tillverkaren, ett serviceombud eller motsvarande för att undvika risker.
g) Maskinen ska anslutas till ett vägguttag utrustat med jordfelsbrytare med utlösningssström som är lägre än 30 mA.
UTBILDNING
a) Läs noga igenom denna bruksanvisning. Bekanta dig med reglagen och hur man använder maskinen på rätt sätt.
b) Maskinen får inte användas av barn eller personer som saknar kunskap om hur den fungerar. Lokala bestämmelser kan reglera åldern på maskinskötaren.
c) Använd inte maskinen om det finns andra personer, framförallt barn, eller husdjur i närheten.
d) Glöm inte att det är den som använder maskinen som är ansvarig för olyckor el-
ler fara som uppstår för andra personer eller egendom.
FÖRBEREDELSER
a) Använd alltid lämpliga skor och långbyxor när du ska använda maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Undvik att använda löst sittande kläder eller kläder med löst hängande detaljer eller band.
b) Kontrollera noga området där maskinen ska användas och avlägsna alla föremål som kan slungas iväg av maskinen.
c) Innan maskinen används ska man inspektera den för att se att valsen inte är sliten eller skadad. Slitna och skadade delar ska bytas ut i kompletta set för att upprätthålla balansen. Ersätt skadade eller oläsliga etiketter.
d) Kontrollera att elkabel och förlängningskablar är fria från skador och slitage innan maskinen används. Om kabeln skadas under användning ska den genast kopplas bort från väggutta-get. RÖR INTE VID KABELN INNAN DEN KOPPLATS BORT FRÅN VÄGGUTTAGET. Använd inte maskinen om kabeln är skadad eller sliten.
ANVÄNDNING
a) Använd endast maskinen i dagsljus eller på väl upplysta platser.
b) Undvik att köra maskinen i vått gräs.
c) Se till att alltid ha bra fotfäste, speciellt i sluttningar.
d) Gå med maskinen, spring inte.
e) Riv tvärs mot sluttningar, inte upp- och nerför dem.
f) Var extra försiktig om du ändrar riktning när du klipper i sluttningar.
g) Riv inte mossa i extremt branta sluttningar.
h) Var ytterst försiktig när du backar eller drar maskinen mot dig.
i) Stoppa valsen/-arna om maskinen måste lutas för att transporteras över annat än gräsytor och vid transport till
och från området som ska rivas.
j) Använd aldrig maskinen om skydd eller skärmar är skadade eller utan t.ex. avvisare och/eller gräsuppsamlare.
k) Starta motorn försiktigt, som anges i bruksanvisningen, och håll undan fötterna från valsen/-arna.
l) Luta inte maskinen när motorn ska startas, om det inte är absolut nödvändigt för att kunna starta den. I sådant fall ska maskinen inte lutas mer än nödvändigt och det är endast änden bort från maskinskötaren som får höjas upp.
m) Starta inte maskinen när du står framför utmatningsöppningen.
n) Placera inte händer eller fötter i närheten av eller under roterande delar. Håll alltid avstånd till utmatningsöppningen.
o) Maskinen får inte transportera medan strömkällan är inkopplad.
p) Stoppa maskinen och ta bort stickkontakten från vägguttaget. Se till att alla rörliga delar har stannat helt
– när du lämnar maskinen,
- innan igensättningar eller hinder avlägsnas/åtgärdas i utkastaren,
– före kontroll, rengöring eller arbete på maskinen,
– efter att maskinen träffat ett främmande föremål. Kontrollera maskinen rörande skador och reparera maskinen innan den startas och/eller används igen,
om maskinen börjar vibrera onormalt (kontrollera omgående)
- kontrollera för skador,
- ersätt eller reparera skadade delar,
- kontrollera och spänn ev. lösa delar.
q) Håll matarkabeln undan från rörliga delar för att undvika skador och risk för elstöt.
r) Undvik att använda maskinen i dåligt väder, särskilt när det finns risk för åska.
UNDERHÅLL OCH FÖRVARING
a) Håll alla muttrar, skruvar och liknande ordentligt åtdragna, det hjälper till att hålla maskinen i säkert skick.
b) Kontrollera gräsuppsamlaren regelbundet rörande skador och slitage.
c) På maskiner med flera valsar ska man vara uppmärksam på att om den ena valsen roterar kan även de andra valsarna rotera
d) Var försiktig vid justering av maskinen för att förhindra att fingrarna fastnar mellan roterande valsar och maskinens fasta delar.
e) Låt alltid maskinen svalna innan den ställs undan för förvaring.
f) När service utförs på valsarna ska man tänka på att valsarna fortfarande röra sig även om strömmen är frånkopplad.
g) Byt slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och -tillbehör.
EXTRA SÄKERHETSANVISNINGAR FÖR RISKER PÅ GRUND AV VIBRATIONER
a) Deklarerade vibrationsdata avser maskinens angivna funktioner, värdena kan dock avvika vid annan användning eller vid bristande underhåll. Sådana förhållanden kan leda till att vibrationsnivån för ett helt arbetspass blir betydligt högre.
b) Ytterligare säkerhetsåtgärder ska vidtas för att skydda användaren mot vibrationsskador. Underhåll maskinen och dess tillbehör, håll händerna varma, organisera arbetet och arbetstiderna.
ANVÄNDNING AV BATTERIER
a) Ta inte isär, öppna eller strimla eller kortslut batterierna. Risk för explosion.
b) Utsätt inte batterierna (batteripaket eller monterade batterier) för allför hög värme som solsken, eld eller liknande. Skydda dem mot mekaniska stötar. Håll dem torra och rena. Håll dem borta från barn.
c) Avfallshantera dem på rätt sätt. Uppmärksamma miljöaspekter vid kassering av batterier. Får ej kastas tillsammans med hushållsavfallet.
d) Ta ut batterierna när du inte använder verktyget under en längre tidsperiod.
e) Om batterierna läcker ska du ta ur dem och rengöra batterifacket noga. Undvik kontakt med hud och ögon.
f) I händelse av skada på verktyget eller olämplig användning kan ångor avges. Se till att vädra ut med frisk luft och uppsök läkare vid besvär. Ångorna kan irritera andningen.
Se batteriladdarens bruksanvisning för säkerhetsinstruktioner gällande batteriladdaren.
Se bruksanvisningen för batteriet gällande säkerhetsinstruktioner för Li-ion-batterier.
Produktöversikt
1 Säkerhetsknapp
2 Nedre handtag
3 Kabelklämmor
4 Strömkabel
5 Djupinställning
6 Batterispår
7 Bakre hjul
8 Tiltvinkeljustering
9 Säkerhetsklaff
10 Handtagsfäste
11 Låsspakar
12 Övre handtag
13 "On/off"-reglage
14 Handtag
Avsedd användning
Maskinen är avsedd för mossrivning och luftning av gräs och gräsmattor utomhus i privata hushåll och med mindre än 50 drifttimmar per år. apparaten är inte avsedd för kommersiell användning.
Alla annan användning eller modifiering av apparaten är att beakta som icke avsedd användning och kan orsaka avsevärda skador.
Användning av apparaten
Försiktig! Kontrolleravalsen och fästelement för skador innan man maanvänds. Maskinen får inte användn det finns skador på den.
- Maskinen är utrustad med en säkerhetsbrytare. För att starta maskinen ska man trycka in och hålla säkerhetsknappen 1 intryckt, luta maskinen bakåt, dra i "on/off"-reglaget 13 och släppa säkerhetsknappen 1.
- Håll "on/off"-reglaget 13 intryckt och vänta tills maskinen uppnätt maximal hastighet.
- Placera båda händerna på handtaget 14, sätt ner maskinen på marken igen och för försiktigt maskinen framåt.
- Börja arbeta i parallella linjer. För bästa resultat bör klippningen upprepas i 90° vinkel.
- Stäng av maskinen genom att släppa "on/off"-reglaget 13. Vänta tills valsen har stannat helt innan du utför några andra åtgärder.
MONTERA DE BAKRE HJULEN
1 Skjut in de bakre hjulen 7 i maskinen på båda sidorna.
Försiktig! Kontrollera att det inte är något batteri i batterispåret.
2 Sätt i två skruvar på vardera sida av maskinen för att fixera de bakre hjulen 7.
HANDTAG
1 Ta av tiltvinkeljusteringen 8 och fäst handtagsfästena på båda sidorna.
2 Fäst det övre och nedre handtaget 12 och 2 med lässpakarna 11.
Försiktig! Kontrollera att böjen i handtagsfästet pekar inåt.
KABELKLÄMMA
1 Fäst strömkabeln 4 på handtaget med kabelklämmorna 3. Fäst insexnyckelhållaren på det övre handtaget 12.
2 Kontrollera att det är möjligt att öppna och stänga skyddsluckan 9 och att lässpakarna 11 är fixerade.
Försiktig! Använd aldrig maskinen när lässpakarna är öppna.
TILTVINKEL
1 Öppna och lossa tiltvinkeljusteringen 8. Ställ in handtagets vinkel lika på båda sidorna i position 1 eller 2 under arbetet.
RIVNINGSDJUP
2 Dra höjdjusteringsspaken och välj rivningsdjup:
0 = körposition - 3 mm 1 = 3 mm 2 = 6 mm 3 = 9 mm
BATTERIER
1 Lyft av käpan från batterispåret 6 och tryck i två batterier tills de klickar på plats.
2 Sätt i säkerhetskontakten precis före start och ta av den vid paus i arbetet eller när arbetet har avslutats.
Försiktig! Se alltid till att batterierna är laddade till samma nivå.
BYTA VALSEN
1 Lossa insexskruvarna med insexnyckeln och ta av den gamla valsen.
2 Skjut in den nya valsen och fäst den med insexskruvarna.
Försiktig! Kontrollera att det inte är något batteri i batterispåret.
Varning! Använd alltid skyddshandskar vid byte av valsen.
Tekniska data
Tomgångsvarvtal 3300 varv/min
Skyddsklass III
Spänning 36 V DC
Arbetsbredd 35 cm
Antal knivar 16 st.
Rivningsdjup -3/3/6/9 mm
Ljudtrycksnivå ( L_pA ) 74,4 dB(A)
Osäkerhet K 3 dB(A)
Ljudeffektsnivå (LWA) 82,3 dB(A)
Garanterad ljudeffektsnivå (LWA). 86 dB(A)
Osäkerhet K 3,67 dB(A)
Vibrationer vid handtagen, max. 5,031 m/s
Osäkerhet K
1,5 m/s ^2
Skyddsklass
IP 21
Vikt
10 kg
Maskinens artikelnummer finns angivet på maskinens märkplåt. Försäljningsnamnet kan variera mellan olika maskiner.
Buller och vibrationer
De värden som anges i denna bruksanvisning har mätts upp i enlighet med de standardiserade mätmetoder som anges i EN 60335 och kan användas för att jämföra olika maskiner.
De kan även användas för en preliminär bedömning av belastningen.
Varning! Vibrationsemissionen under faktisk användning av maskinen
kan skilja sig från det deklarerade totalvärdet beroende av hur maskinen används.
Felsökning
Försiktig! Kontrollera att maskinen är avstängd och att batterierna har tagits ur. Använd alltid skyddshandskar.
Problem Möjlig orsak Lösning
| Motorn startar inte | De interna anslutningarna har kopplats från | Av kundens serviceverkstad |
| Säkerhetsspärren defekt Av kundens serviceverkstad | ||
| Rivarens hölje igensatt Ändra rivningsdjupet vid behov; rengör huset så att knivtrumman kan röra sig fritt | ||
| Säkerhetskontakten är inte isatt | Sätt i säkerhetskontakten | |
| Batteriet sitter inte i på rätt sätt Ta av batteriet och sätt i det igen | ||
| Motoreffekten minskar | Marken är för fast Ändra arbetsdjup | |
| Höljet igensatt Rengör höljet | ||
| Valsen mycket sliten Byt vals | ||
| Dåligt rivningsresultat | Valsen sliten Byt vals | |
| Fel arbetsdjup Korrekt arbetsdjup | ||
| Motorn är igång, valsen roterar inte | Kuggremmen är sliten Av kundens serviceverkstad | |
Skötsel & underhåll
Försiktig! Kontrollera att maskinen är avstängd och att batterierna har
tagits ur.
- Håll alltid maskinen ren, torr och fri från olja och fett.
- Använd skyddsglasögon och handskar för att skydda ögon och händer när du rengör maskinen.
- För att maskinen ska fungera säkert och korrekt ska verktyg och ventilationsspringor alltid vara helt rena.
- Kontrollera regelbundet att det inte finns defekter och/eller skadade komponenter.
- Kontrollera alla fästpunkter med jämna mellanrum. De kan lossna med tiden på grund av vibrationer.
- Kontrollera uppsamlaren regelbundet, den ska vara fri från slitage.
- Den del som används mest är valsen. In-spektera valsen regelbundet:
- Om valsen är sliten eller slö måste den bytas omgående.
- Om maskinen börjar vibrera onormalt är troligtvis valsen obalanserad och måste bytas ut.
- Byt ut alla slitna eller skadade delar.
- Använd en borste eller en mjuk, lätt fuktad trasa för att, vid behov, torka av maskinen. Milt rengöringsmedel kan användas, men alkohol, bensin eller annat rengöringsmedel får inte användas.
- Använd inte frätande rengöringsmedel för att rengöra plastkomponenter.
- Smörj alla rörliga delar med jämna mellanrum.
- Maskinen ska förvaras på en torr plats.
Reservdelar
Vid beställning av reservdelar ska följande information uppges:
- Maskintyp
- Maskinens artikelnummer
- Maskinens id-nummer
- Reservdelens nummer
Intyg om överensstämmelse
CE Vi intygar att produkten som beskrivs under Tekniska data:
36 V trådlös mossrivare och gräsmatte-luftare PE-AVE 36 Li Basic
tillverkad för
Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim/Tyskland
uppfyller bestämmelserna i följande direktiv
Maskindirektivet 2006/42/EG Utomhusdirektiv 2000/14/EC EMK-direktivet 2014/30/EU
och motsvarar följande tillämpliga standarder:
EN 60335-1:2012+A11 EN 13684:2004+A3 EN 62233:2008 EN 55014-1:2006+A2 EN 55014-2:1997+A2
Överensstämmelse med riktlinjerna för buller från utomhusutrustning bekräftas genom överensstämmelsebedömningen i enlighet med bilaga VI och direktiv 2005/88/EG.
Uppmätt ljudeffektsnivå: 82,3 dB(A) Garanterad ljudeffektsnivå: 86,0 dB(A) Andreas Back
A. Judas Faulk
Kvalitetskontrollchef, miljö & CSR Befullmäktigad för sammanställning av tekniska underlag
Denna artikel från Pattfield har tillverkats enligt de modernaste tillverkningsmetoderna och undergår kontinuerligt stränga kvalitetskontroller.
Firma HORNBACH Byggmarknad AB, Aröds Industriväg 66, 42243 Hisings-Backa (garantigivaren), lämnar garanti i enlighet med nedanstående bestämmelser för kvaliteten på maskiner.
1. Garanttiden
Grantitiden uppgår till 3 från tidpunkten för inköpet. Som bevis för inköpsdatumet (garantitidens början) skall kassakvittot eller fakturan i original visas upp.
2. Vad garantin omfattar
Garantin gäller enbart för fabrikations- respektive materialfel [ange här de delar av produkten, för vilka garantin gäller!] som fanns vid köptillfället. Garantin gäller enbart, om produkten har sålts för användning för privat bruk, om den använts på lämpligt sätt, om eventuellt befintliga serviceföreskrifter iakt-tagits, och om produkten inte skadats eller förstörts genom olyckshändelse.
Garantin gäller inte för fel som beror på
- felaktig eller icke avsedd använding
- våldsam användning eller extern påverkan
- att monterings- eller bruksanvisningen ignorerats
- anslutning till felaktig nätspänning eller strömtyp
- felaktigt utförd installation
- överbelastning av maskinen
- användning av icke godkända verktyg eller tillbehör
- att underhålls- och säkerhetsbestämmelserna ignorerats
- inträngning av främmande partiklar i maskinen
- användningsbetingat, normalt slitage
- yrkesmässig användning
Garantin gäller inte heller för skador på förslitningsdelar. Dessutom gäller garantin inte för följdskador samt eventuella monterings- och demonteringskostnader i samband med skadan.
3. Garantiåtgärder
Vid reklamation under garantitiden skall garantigivaren undersöka den felaktiga produkten för att kunna kontrollera om ett garantifall föreligger. Om så är fallet åtar sig garantigivaren att på egen bekostnad antingen reparera produkten eller ersätta denna med en ny produkt. Finns produkten inte längre i garantigivarens sortiment äger garantigivaren byta ut produkten mot en liknande. Den utbytta produkten eller delar av denna övergår i garantigivarens ägo. Garantin omfattar inte skyldighet till ersättning för indirekt skada eller följdskador.
Tas garantin i anspråk (reparation eller byte) leder inte detta till att garantitiden förlängs eller att någon ny garanti uppstår.
4. Garantins ianspråktagande
Om garantin skall tas i anspråk skall närmaste Hornbach byggmarknad kontaktas.
Denna finns under www.hornbach.com.
Garantin kan enbart tas i anspråk om kassa-kvittot eller fakturan i original kan uppvisas.
5. Rättigheter enligt lag
Denna garanti innebär inte någon inskränkning i rätten till reklamation enligt Konsumentköplagen eller i rättigheter som kan göras gällande enligt produktansvarslagen.
Avfallshantering
Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa maskiner måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte kastas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.
Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.
Uttjänta batterier måste omhändertas korrekt. Hos batteriförsäljare och på miljöstationer finns särskilda behållare för insamling av batterier.

