TVVR33601 - Övervakningskamera ABUS - Gratis bruksanvisning och manual

Produkttyp	Analog HD-övervakningskamera
Märke	ABUS
Modell	TVVR33601
Upplösning	1080p (Full HD)
Mörkerseende	Ja, infraröd upp till 20 m
Betraktningsvinkel	90°
Strömförsörjning	12 V DC, 1 A
Strömförbrukning	5 W
Mått (L x B x H)	70 x 70 x 150 mm
Vikt	350 g
Skyddsklass	IP67 (utomhus)
Driftstemperatur	-20°C till +50°C
Lagring	MicroSD upp till 128 GB eller NVR-inspelare
Anslutning	BNC (analog HD), RJ45 (IP), trådlöst via inspelare
Huvudfunktioner	Rörelsedetektering, mörkerseende, väderbeständig
Underhåll och rengöring	Rengör höljet med en mjuk, torr trasa. Använd inte kemikalier.
Säkerhet	Skydd med administratörslösenord och verifieringskod för fjärråtkomst
Reservdelar och reparerbarhet	Kontakta ABUS kundtjänst för reservdelar. Reparation av fackman.
Allmän information	Uppfyller europeiska direktiv. Tillverkad av ABUS Security Center.

Vanliga frågor - TVVR33601 ABUS

Hur installerar jag ABUS TVVR33601-kameran?

Montera kameran på en lämplig plats med medföljande fästen. Anslut BNC-kabeln till inspelaren och strömförsörjningen. Följ snabbstartguiden för att konfigurera systemet.

Kan jag använda kameran utan inspelare?

Nej, denna kamera kräver en analog HD-inspelare (säljs separat) för att fungera och spela in videor.

Hur får jag fjärråtkomst till bilderna?

Använd appen ABUS Link Station på din smartphone. Aktivera ABUS Link Station på inspelaren, skapa ett konto och skanna den visade QR-koden.

Vilken typ av kabel behövs?

En BNC-koaxialkabel för video och en 12 V-strömkabel. Kombinerade kablar rekommenderas.

Är kameran vattentät?

Ja, den har skyddsklass IP67, vilket gör den dammtät och skyddad mot tillfällig nedsänkning.

Hur återställer jag administratörslösenordet?

Återställning är endast möjlig via ABUS tekniska support. Anteckna ditt lösenord i snabbstartguiden.

Vilken räckvidd har mörkerseendet?

Infrarött mörkerseende har en räckvidd på cirka 20 meter i totalt mörker.

Kan jag spela in på ett minneskort?

Ja, om kameran har en MicroSD-kortplats. Annars sker inspelning på inspelaren via hårddisk.

Hur rengör jag kameran?

Använd en mjuk, torr trasa för att torka av höljet. Undvik lösningsmedel eller slipande rengöringsmedel.

Var hittar jag den fullständiga manualen?

Den fullständiga manualen finns att ladda ner på webbplatsen abus.com eller via länken i den medföljande bruksanvisningen.

BRUKSANVISNING TVVR33601 ABUS

Leveransomfattning 134

Varningar 135

Anslutningar 136

Tips för kamerainstallation 138

Systemaktivering 139

Mjukvaruinställning 140

App-inställning 144

Bruksanvisning + programvara 146

LIEFERUMFANG

TVVR33600:

Snabbguiden innehåller information om de första stegen vid installationen av den analoga HD-inspelaren.

Mer ingående information finns i bruksanvisningen som finns på vår webbplats abus.com.

ABUS

Hej!

Tack för att du har valt att köpa en av våra produkter. Produkten uppfyller kraven i gällande europeiska och nationella direktiv.

Överensstämmelsen har fastställts och motsvarande försäkringar och dokument finns tillgängliga från tillverkaren: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

För att uppfylla standarden och säkerställa säker drift måste du som användare följa den här bruksanvisningen! Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna. Kontakta din återförsäljare gällande eventuella frågor!

LEVERANSOMFÅNG

TVVR33600:

• 6-kanals inspelare
• 12 V-nätdel
- Trådlös USB-mus
• 1 m nätverkskabel
- Hårddiskkabel
• Hårddiskskruvar
• CD-skiva
- Snabbguide

TVVR33800:

• 8-kanals inspelare
• 12 V-nätdel
- Trådlös USB-mus
• 1 m nätverkskabel
- Hårddiskkabel
• Hårddiskskruvar
• CD-skiva
- Snabbguide

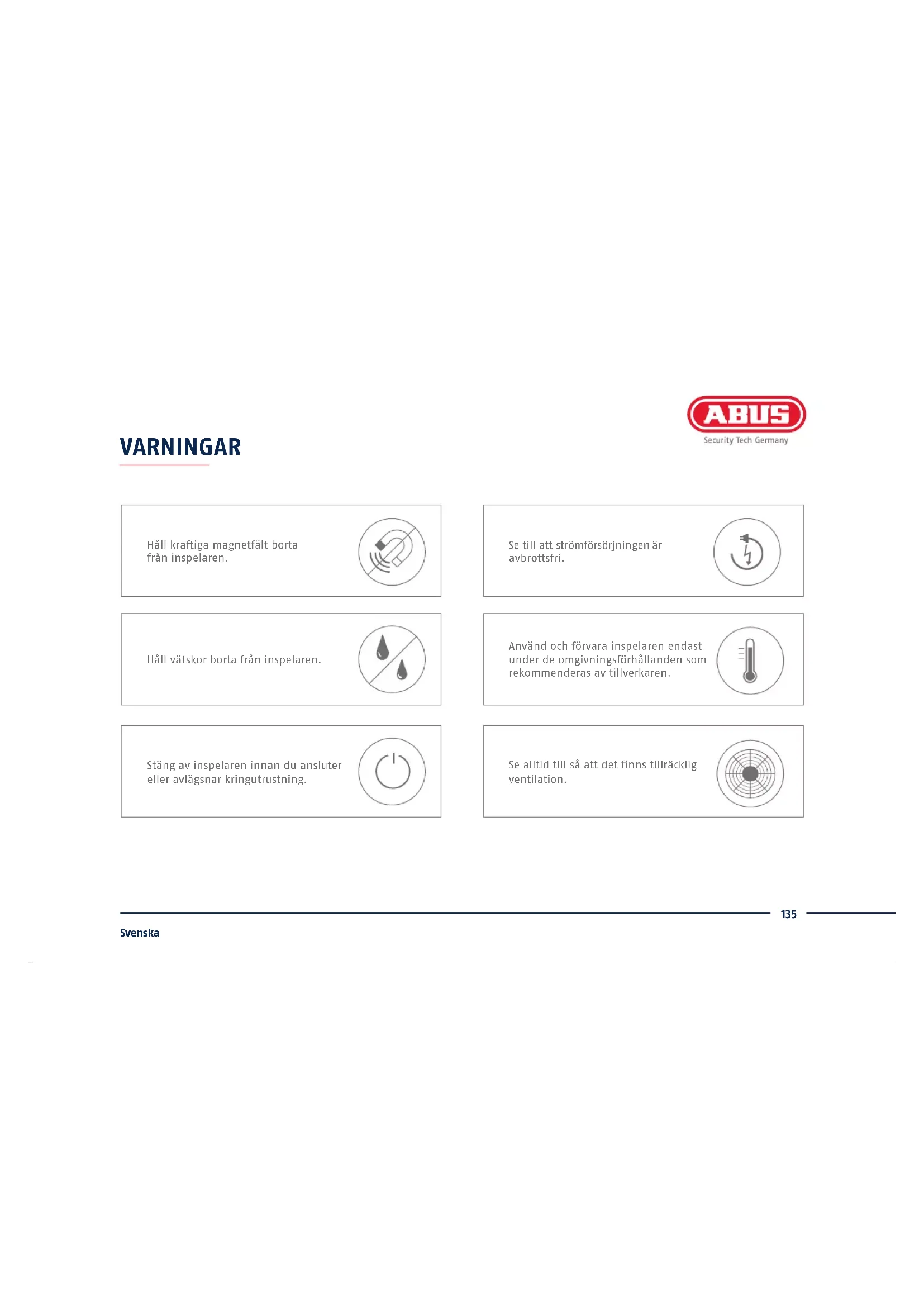

Håll kraftiga magnetfält borta från inspelaren.

Se till att strömförsörjningen är avbrottsfri.

Håll vätskor borta från inspelaren.

Använd och förvara inspelaren endast under de omgivningsförhållanden som rekommenderas av tillverkaren.

Stäng av inspelaren innan du ansluter eller avlägsnar kringutrustning.

Se alltid till så att det finns tillräcklig ventilation.

ANSLUTNINGAR

Spänningsmata inspelaren och anslut den till ditt hemnätverk med en nätverkskabel. Du ansluter analoga HD-kameror med den medföljande kombikabeln till inspelarens BNC-uttag och nätdel. Du ansluter IP-kameror till spänningsmatningen och kopplar upp dem mot ditt hemnätverk.

SYSTEMAKTIVERING

I fältet "Nytt lösenord" anger du ett lösenord för admin-användaren. Lösenordet måste följa de minimikrav som ställs. Rekommendation: Skapa ett så komplext lösenord du kan så att det får markeringen "Starkt".

2

Ange lösenordet igen för att bekräfta det. Notera dessutom lösenordet i snabbguiden och förvara det på en säker plats. Att återställa adminlösenordet går endast att göra via ABUS tekniska support.

3

Ange även aktiveringslösenordet för kamerorna. Aktiverar du en kamera via inspelaren, så använder inspelaren angivet lösenord. Klicka till sist på OK. Enheten är nu aktiverad och går att använda fullt ut.

Admin-lösenord:

MJUKVARUINSTÄLLNING

1

Välj i första steget om du vill ersätta analoga HD-kanaler (för analoga HD-kameror) med IP-kanaler (för IP-kameror). Resp. analog HD BNC-anslutning blir då aktiverad/avaktiverad. Klicka på Fortsätt för att bekräfta valet.

2

Välj det språk du vill ha och klicka på "Tillämpa".

3

Om du avmarkerar kryssrutan startar inte inställningsguiden automatiskt vid nästa start. Klicka på "Nästa".

7

Om routern inte tilldelar adressdata automatiskt, ange data vid följande steg. Bilden visar de anslutna enheterna med tillhörande IP-adresser.

8

Här kan du administrera dina portar och vid behov ändra dem. Vi rekommenderar att du behåller standardvärdena.

9

Den installerade hårddisken måste initialiseras före användningen. Välj den hårddisk som ska initialiseras.

10

Klicka på Init och bekräfta initieringen med OK. Gå till nästa skärm med "Nästa".

11

Om du vill ansluta IP-kameror, klicka här på Sök för att söka efter befintliga IP-kameror på nätverket. Du kan sedan välja och lägga till kameror. Gå till nästa skärm med "Nästa".

12

Välj inspelningstyp. Du kan välja mellan "Kontinuerlig" och "Rörelsedetektering". Avsluta inställningsguiden med "OK"

APPINSTÄLLNING

1

Slå på ABUS Link Station

• Navigera till nätverksinställningarna i det lokala gränssnittet och öppna där ABUS Link Station-inställningarna.
• SIå på ABUS Link Station-funktionen och klicka på "Spara inställningarna".
• Du bör nu ha fått upp "online" på statusen. Får du fortfarande upp "offline" ska du kontrollera om inspelaren är ansluten till ett nätverk med Internetaccess.
• Tilldela nu uppkopplingen en verifieringskod. Här kan du skriva upp den kod du använt. Förvara sedan snabbguiden på säkert ställe.
• Låt webbgränssnittet vara öppet. Du behöver den visade QR-koden och verifieringskoden för att ställa in inspelaren i appen.

Anvisning: ABUS Link Station kopplar upp din inspelare med din smartphone via molntjänsten. Du behöver inte göra några routerinställningar. Använder du ingen molntjänst, så finns det en alternativ appinställning i inspelarens anvisning.

• Hämta appen "ABUS Link Station" på iOS Appstore eller Google Playstore och öppna den.
• Lägg upp ett konto för fj ärraccess genom att "logga in" och sedan klicka på "Registrera konto".
• Aktivera kontot med verifi eringskoden som du fått via mailen.
• Klicka på "Lägg till enhet" och scanna QR-koden från inspelarens yta.
• När inspelaren hittats, anger du verifi eringskoden. Inspelaren har nu lagts till på ditt konto.
• Får du problem vid inställningen, gå in på vår supportwebbsajt: https://support.abus-sc.com/

BRUKSANVISNING + PROGRAMVARA

Bruksanvisningar:

Du hittar fl er bruksanvisningarna till webb- och inspelargränssnitten under fl iken "Nedladdningar" på följande länk: https://www.abus.com/product/TVVR33600 https://www.abus.com/product/TVVR33800

Programvara:

V11001 ABUS Central Monitor Station (CMS) övervakar, styr och administrerar du videodata från din ABUS-inspelare på datorn:

ABUS IP Installer för att söka eft er din inspelare på nätverket, kontrollera och installera

fi rmwareuppdateringar samt ladda ned instruktioner och snabbguider direkt till din dator:
