TVVR33601 - Bewakingscamera ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	HD analoge bewakingscamera
Merk	ABUS
Model	TVVR33601
Resolutie	1080p (Full HD)
Nachtzicht	Ja, infrarood tot 20 m
Kijkhoek	90°
Voeding	12 V DC, 1 A
Stroomverbruik	5 W
Afmetingen (L x B x H)	70 x 70 x 150 mm
Gewicht	350 g
Beschermingsgraad	IP67 (buiten)
Bedrijfstemperatuur	-20°C tot +50°C
Opslag	MicroSD tot 128 GB of NVR-recorder
Connectiviteit	BNC (HD analoog), RJ45 (IP), draadloos via recorder
Belangrijkste functies	Bewegingsdetectie, nachtzicht, weersbestendig
Onderhoud en reiniging	Reinig de behuizing met een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Beveiliging met beheerderswachtwoord en verificatiecode voor externe toegang
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van ABUS voor reserveonderdelen. Reparatie door een professional.
Algemene informatie	Conform de Europese richtlijnen. Gemaakt door ABUS Security Center.

Veelgestelde vragen - TVVR33601 ABUS

Hoe installeer ik de ABUS TVVR33601 camera?

Bevestig de camera op een geschikte plaats met de meegeleverde beugels. Sluit de BNC-kabel aan op de recorder en de voeding. Volg de snelle startgids om het systeem te configureren.

Kan ik de camera zonder recorder gebruiken?

Nee, deze camera heeft een HD analoge recorder (apart verkrijgbaar) nodig om te functioneren en video's op te nemen.

Hoe krijg ik op afstand toegang tot de beelden?

Gebruik de ABUS Link Station app op uw smartphone. Activeer ABUS Link Station op de recorder, maak een account aan en scan de getoonde QR-code.

Welk type kabel is nodig?

Een BNC-coaxkabel voor de video en een 12 V-voedingskabel. Gecombineerde kabels worden aanbevolen.

Is de camera waterbestendig?

Ja, het heeft een beschermingsgraad IP67, waardoor het stofdicht en bestand tegen tijdelijke onderdompeling is.

Hoe reset ik het beheerderswachtwoord?

Reset is alleen mogelijk via de technische dienst van ABUS. Noteer uw wachtwoord in de snelle startgids.

Wat is het bereik van het nachtzicht?

Het infrarood nachtzicht heeft een bereik van ongeveer 20 meter in volledige duisternis.

Kan ik opnemen op een geheugenkaart?

Ja, als de camera een MicroSD-kaartsleuf heeft. Anders gebeurt de opname op de recorder via harde schijf.

Hoe reinig ik de camera?

Gebruik een zachte, droge doek om de behuizing af te vegen. Vermijd oplosmiddelen of schurende middelen.

Waar vind ik de volledige handleiding?

De volledige handleiding is beschikbaar om te downloaden op abus.com of via de link in de meegeleverde handleiding.

GEBRUIKSAANWIJZING TVVR33601 ABUS

Inhoud van de levering 38

Waarschuwingen 39

Aansluitingen 40

Tips voor de camera-installatie 42

Activering van het systeem 43

Software-installatie 44

App-configuratie 48

Handleiding + software 50

Français

In deze korte handleiding worden de eerste installatiestappen voor uw analoge HD-recorder beschreven.

Gedetailleerde informatie vindt u in de gebruikershandleiding, beschikbaar op de website abus.com.

ABUS

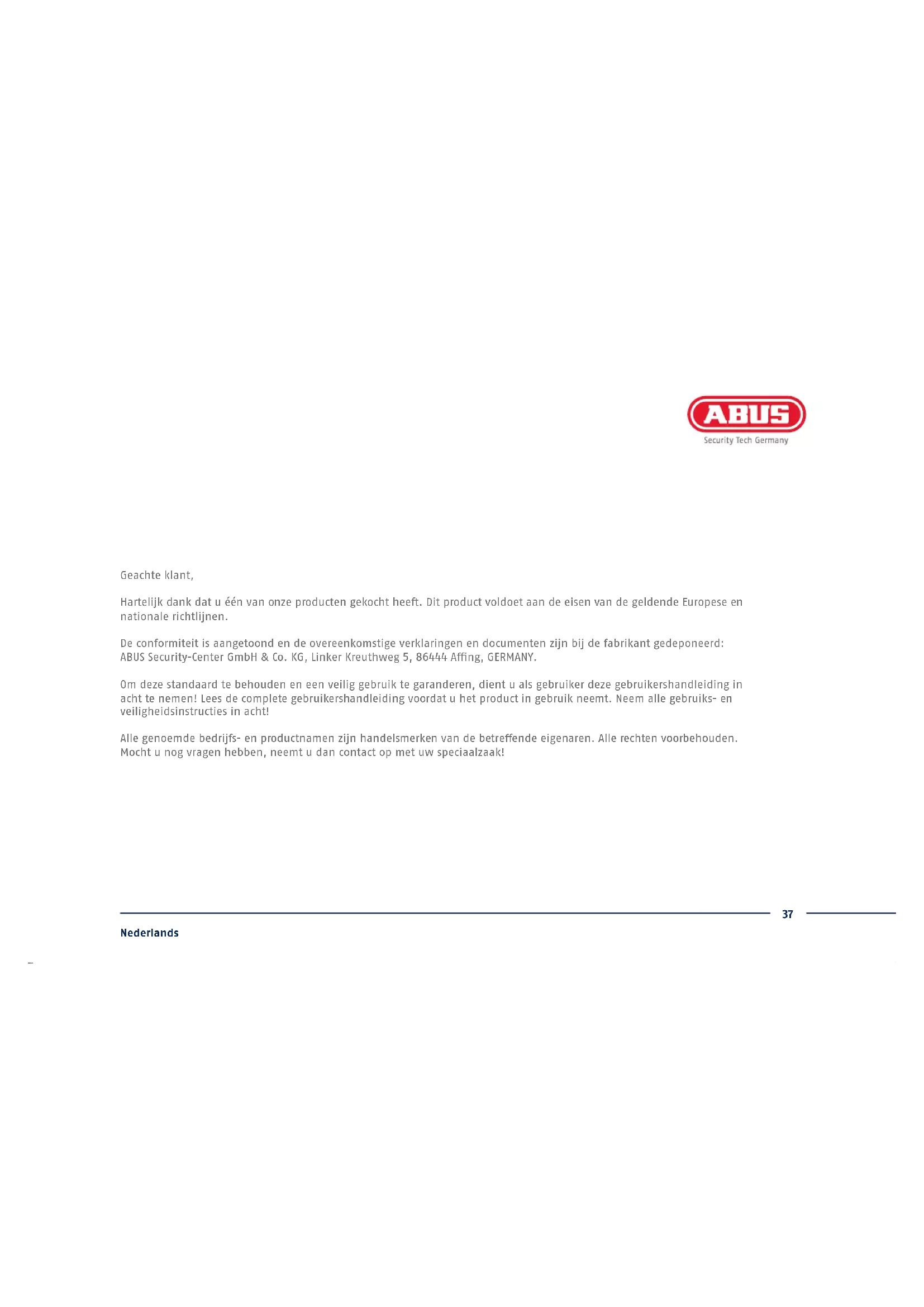

Geachte klant,

Hartelijk dank dat u één van onze producten gekocht heeft. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY.

Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Mocht u nog vragen hebben, neemt u dan contact op met uw speciaalzaak!

• 6-kanaals recorder
• 12V-netstekkervoeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
• CD
- Quickguide

TVVR33800:

• 8-kanaals recorder
• 12V-netstekkervoeding
• Draadloze USB-muis
• 1 m netwerkkabel
• Aansluitkabel voor harde schijf
- Schroeven voor harde schijf
• CD
- Quickguide

Houd sterke magneetvelden uit de buurt van de recorder.

Zorg voor een niet onderbreekbare noodstroomvoeding.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat u randapparatuur aansluit of verwijdert.

Let erop dat er altijd voldoende ventilatie is.

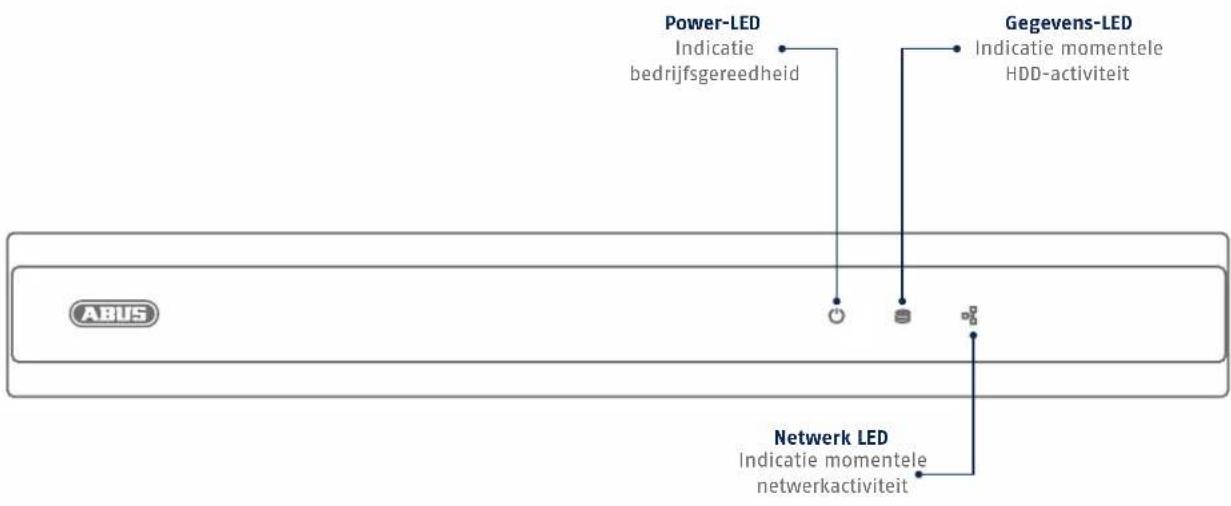

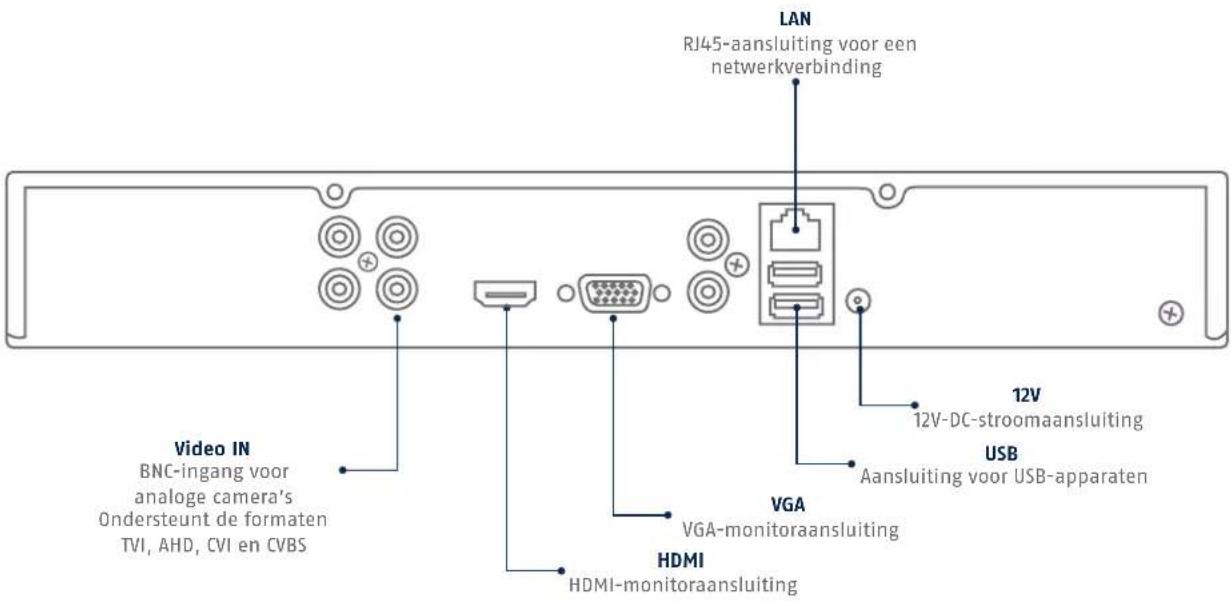

AANSLUITINGEN

TIPS VOOR DE CAMERA-INSTALLATIE

Zorg ervoor dat de recorder spanning krijgt en verbind deze via netwerkkabel met uw thuisnetwerk. Voor de verbinding van analoge HD-camera's sluit u deze met de meegeleverde combikabel op de BNC-bus en de netstekkervoeding van de recorder aan. Voor de verbinding van IP-camera's voedt u deze en verbindt u de camera met uw thuisnetwerk.

ACTIVERING VAN HET SYSTEEM

Voer in veld "Nieuw wachtwoord" een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten. Aanbeveling: Gebruik een zo complex mogelijk wachtwoord met het niveau "Sterk".

2

Voer het wachtwoord ter bevestiging nog een keer in. Noteer het wachtwoord ook in de handleiding en bewaar deze op een veilige plek. Het administratorwachtwoord kan alleen door de technische support van ABUS worden gereset.

3

Voer bovendien het activeringswacht- woord voor de camera's in. Als u een camera via de recorder activeert, gebruikt de recorder dit wachtwoord hiervoor. Tenslotte klikt u op 'OK'. Het apparaat is nu geactiveerd en kan in volle omvang worden gebruikt.

Administratorwachtwoord:

SOFTWARE- INSTALLATIE

1

Als eerste selecteert u of u analoge HD-kanalen (voor analoge HD-camera's) door IP-kanalen (voor IP-camera's) wilt vervangen. Hierbij wordt de bijbehorende analoge HD BNC-aansluiting geactiveerd/gedeactiveerd. Klik op doorgaan om de selectie te bevestigen.

2

Selecteer de gewenste taal en klik op "Toepassen".

3

Als u het vinkje weghaalt, wordt de installatiewizard bij de volgende start niet meer automatisch uitgevoerd. Klik op "Volgende".

Leg de tijdzone, datum/-notatie en systeemtijd vast. Verlaat het scherm door op "Volgende" te klikken.

5

Verbindingssnelheid bij "NIC-type" handmatig instellen. Vooringesteld en aanbevolen wordt de automatische herkenning (self adaptive).

6

Als u wilt dat de adresgegevens automatisch worden toegewezen, vinkt u DHCP aan. De adressen worden dan automatisch door de router toegewezen (voor zover dat ondersteund wordt).

7

Als uw router de adresgegevens niet automatisch toewijst, voert u de gegevens in de volgende stappen in. De afbeelding illustreert bij wijze van voorbeeld de aan te sluiten apparaten met de bijbehorende IP-adressen.

8

Hier kunt u uw poorten beheren en indien nodig wijzigen. Wij adviseren om de standaardwaarden te behouden.

9

De geïnstalleerde harde schijf moet voor gebruik worden geïnitialiseerd. Selecteer de te initialiseren harde schijf.

10

Klik op Init en bevestig de succesvolle initialisatie met OK. Ga naar het volgende scherm met "Volgende".

11

Als u IP-camera's wilt verbinden, kunt u hier op "Zoeken" klikken om naar IP-camera's in het netwerk te zoeken. Daarna kunt u de camera's selecteren en toevoegen. Ga naar het volgende scherm met "Volgende".

12

Selecteer het opnametype. U kunt kiezen uit "Continu" en "Bewegingsdetectie". Sluit de installatiewizard af met "OK"

APP- CONFIGURATIE

1

• Ga op de lokale interface naar de netwerkinstellingen en open daar de instellingen van het ABUS Link Station.
• Activeer de functie ABUS Link Station en klik op "Instellingen opslaan".
• De weergegeven status moet nu "online" zijn. Als nog steeds "offline" wordt weergegeven, controleert u of de recorder verbonden is met een netwerk met toegang tot het internet.
• Wijs nu een verificatiecode voor de verbinding toe. U kunt de door u gebruikte code hier noteren. Berg de quickguide daarna veilig op.
• Laat de webinterface geopend. De weergegeven QR-code en verificatiecode zijn nodig voor het inrichten van de recorder in de.

Aanwijzing: Het ABUS Link Station verbindt uw recorder via clouddiensten met uw smartphone. U hoeft de instellingen op router daarvoor niet aan te passen. Als u geen clouddienst wilt gebruiken, vindt u een alternatieve app-configuratie in de handleiding van de recorder.

• Download de app "ABUS Link Station" uit de iOS Appstore of Google Playstore en open deze.
• Maak voor de remote-toegang een account door eerst op "Inloggen" en daarna op "Een account registeren" te klikken.
• Activeer het account met behulp van de verifi catiecode die per e-mail naar u wordt gestuurd.
• Klik op "Apparaat toevoegen" en scan de QR-code van de webinterface van de recorder.
• Nadat de recorder is gevonden, voert u de verifi catiecode van de recorder in. De recorder is nu toegevoegd aan uw account.
• Mocht u problemen ondervinden bij de confi guratie, ga dan naar onze support-website: https://support.abus-sc.com/

HANDLEIDING + SOFTWARE

Handleidingen:

Meer handleidingen voor de bediening van de web- en recorderinterface vindt u op het tabblad 'Downloads' via de volgende link:

1 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens van uw ABUS-recorder op de pc:

de ABUS IP Installer om uw recorder in het netwerk te zoeken, fi rmware-updates te controlleren en te installeren, handleidingen en Quickguides direct op uw pc te downloaden:
