HDA-V90 - Hifi-system ALPINE - Gratis bruksanvisning och manual

Märke	Alpine
Modell	HDA-V90
Produkttyp	HiFi-system (flerkanalsförstärkare)
Uteffekt (4 Ω, 14,4 V)	75 W RMS x 4 (HÖGTALARKANALER) + 300 W RMS x 1 (subwoofer)
Uteffekt (2 Ω, 14,4 V)	100 W RMS x 4 + 500 W RMS x 1
Broläggningseffekt (4 Ω, 14,4 V)	200 W RMS x 2 (HÖGTALARKANALER)
Frekvensomfång	10 Hz - 60 kHz (+0/-3 dB, 1 W vid 4 Ω) för HÖGTALARKANALER ; 8 Hz - 400 Hz för subwoofer
Signal-brusförhållande	> 87 dB (HÖGTALARKANALER) / > 80 dB (subwoofer) (IHF A-wtd, ref. 1 W vid 4 Ω)
Dämpningsfaktor	> 500 (HÖGTALARKANALER) / > 1 000 (subwoofer) vid 100 Hz och 4 Ω
Ingångsimpedans	> 10 kΩ
Ingångskänslighet (RCA)	HÖG: 0,5 - 10 V / LÅG: 0,2 - 4,0 V (HÖGTALARKANALER) ; HÖG: 0,4 - 10 V / LÅG: 0,1 - 4,0 V (subwoofer)
Filter	Variabelt HPF (50 - 400 Hz, -12 dB/okt.) ; Variabelt LPF (50 - 400 Hz, -24 dB/okt.) ; Variabelt subsonicfilter (8 - 40 Hz, -24 dB/okt.)
Basutjämnare	Bass EQ (fc=50 Hz) : 0 till +12 dB variabel
Fjärrkontroll	Uttag för basstyrenhet (RUX-KNOB eller RUX-KNOB.2 som tillval)
Strömförsörjning	12 V DC (minusjord)
Säkringar	30 A x 3 (inbyggda) ; rekommenderad extern säkring: 90 A
Mått (B x H x D)	291 x 53,5 x 189,5 mm
Vikt	3,9 kg
Medföljande tillbehör	Självgängande skruvar (4), monteringsfötter (2), skruvar (8), batterianslutning (1), högtalaranslutningar (3), sexkantnyckel (1 set)
Säkerhet	Använd endast i fordon med 12 V minusjord; blockera inte luftutloppen; använd lämpliga säkringar; installation av fackman
Underhåll och rengöring	Se till att ventilationen är tillräcklig; undvik fukt och damm; rengör med torr trasa
Reparerbarhet	Lämna all reparation till en auktoriserad Alpine-återförsäljare eller servicecenter

Vanliga frågor - HDA-V90 ALPINE

Vilken typ av fordon är kompatibel med Alpine HDA-V90?

Enheten är konstruerad för användning i bilar med 12 volts minusjord. Kontrollera med din återförsäljare om du är osäker.

Hur ansluter man strömmen till HDA-V90?

Anslut batteriledningen (säljs separat) till batteriets pluspol (+) via en extern säkring på 90 A. Anslut jordledningen till en ren metallpunkt på chassit. Anslut fjärrstyrningsledningen (REM) till motsvarande utgång på huvudenheten eller till en strömkälla som slås på med tändningen (ACC) med en 3 A säkring.

Vad är maximal uteffekt per kanal?

Vid 4 Ω och 14,4 V: 75 W RMS x 4 för högtalarkanalerna och 300 W RMS x 1 för subwoofern. Vid 2 Ω: 100 W RMS x 4 och 500 W RMS x 1. Vid broläggning (4 Ω): 200 W RMS x 2.

Hur ställer man in ingångsnivån (gain)?

Ställ gain på minimum. Öka volymen på huvudenheten tills ljudet försämras, sänk sedan ett steg. Öka förstärkarens gain tills distorsion uppstår, sänk sedan något för optimal inställning.

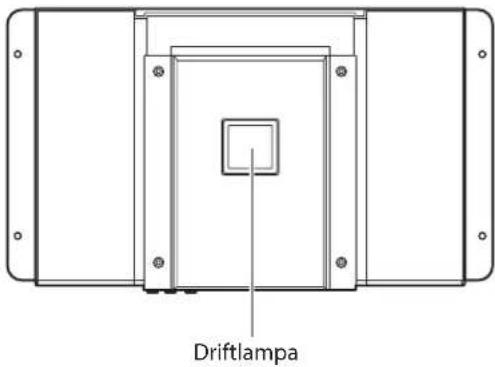

Vad betyder indikatorlampan?

Blått: normal drift. Röd blinkande: hög temperatur (sänk volymen). Röd fast: fel (kortslutning, överhettning eller överspänning). Stäng av enheten, åtgärda problemet och slå på igen.

Hur konfigurerar man ingångskanalerna för ett 2- eller 4-kanalssystem?

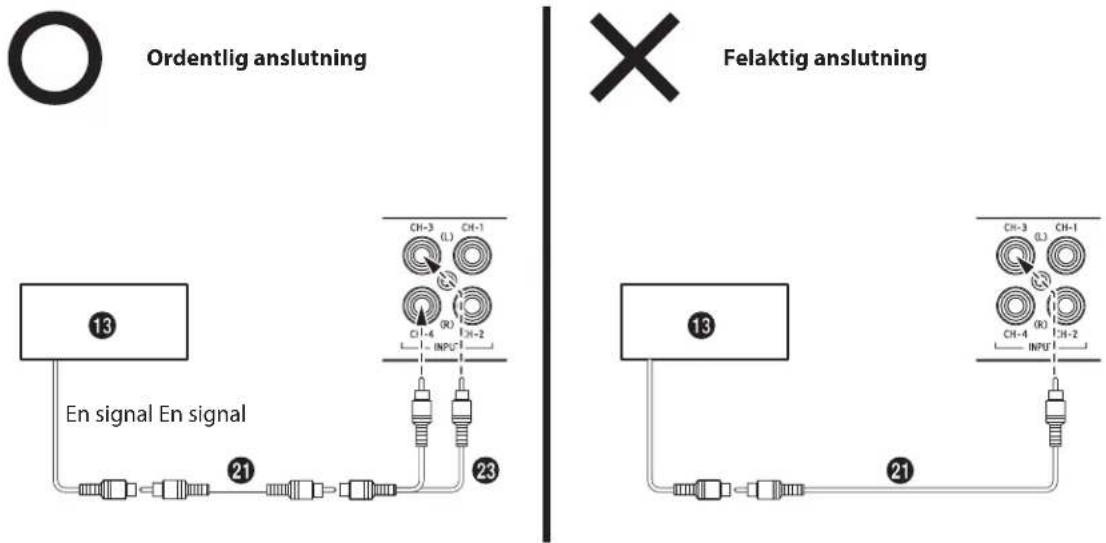

Använd omkopplaren INPUT CHANNEL (CH-3/4): i läge 1/2 kopieras signalen från CH-1/2 till CH-3/4 (2-kanalsläge). I läge 3/4 är ingångarna oberoende (4-kanalsläge). För subwoofern ställer du omkopplaren SUBWOOFER på 1+2+3+4 (mixning) eller SUB (dedikerad ingång).

Kan jag använda en högtalar-till-RCA-omvandlingskabel?

Ja, om din huvudenhet saknar RCA-utgångar. Ställ då omkopplaren INPUT LEVEL på HI och anslut högtalarkablarna till RCA-ingångarna via adapterkabeln. Funktionen AUTO WAKE aktiverar förstärkaren automatiskt.

Hur gör man en broläggning (bryggkoppling)?

För broläggning på en kanal, anslut högtalarens pluspol (+) till den vänstra plusutgången (t.ex. CH-1) och minuspolen (-) till den högra minusutgången (CH-2). Använd inte båda kanalernas minusutgångar samtidigt. Se till att den totala impedansen är minst 4 Ω.

Var ska förstärkaren installeras i fordonet?

Välj en väl ventilerad plats, t.ex. bagageutrymmet, för att avleda värme. Fäst de medföljande monteringsfötterna och skruva fast förstärkaren. Undvik fuktiga eller dammiga platser och se till att du inte borrar i ledningar eller kablar.

Vilka tillbehör behövs för fjärrkontroll av basen?

Du kan ansluta en extra basstyrenhet, modell RUX-KNOB eller RUX-KNOB.2 (säljs separat). Anslut den till uttaget REMOTE BASS CONTROL på förstärkaren.

BRUKSANVISNING HDA-V90 ALPINE

Punkter att beakta för säker användning

Läs denna handbok noga innan du använder systemkomponenterna. De innehåller instruktioner för hur du använder produkten på ett säkert och effektivt sätt. Alpine kan inte ansvara för problem uppkomna av underlåtenhet att följa instruktionerna i den här handboken.

WARNING!

Den här symbolen markerar viktig information. Ignorera inte det som sägs här, eftersom det kan leda till allvarliga olyckor, till och med med dödlig utgång.

UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.

Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.

STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.

För hög volym som döljer utryckningsfordons sirener eller vägsignaler (t ex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN OCKSÅ ORSAKA HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR HÖGA VOLYMER I EN BIL.

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller andra skador.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

BLOCKERA INTE VENTILATIONSÖPPNINGARELLER VÄRMEPANELER.

Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.

GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.

Felaktiga anslutningar kan orsaka brand eller skador på enheten.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (−) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

KOPPLA UR KABELN FRÅN DET NEGATIVA (−) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.

Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.

SE TILL ATT INTE KABLARNA TRASSLAR IN SIG I OMGIVANDE FÖREMÅL.

Utför kabeldragningen enligt anvisningarna för att undvika arrangemang som kan äventyra körningen. Kablar och anslutningar i närheten av rattstång, växelspak, bromspedal och liknande kritiska platser kan vara mycket farligt.

KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.

Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar.

SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL.

Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår.

MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR.

Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada.

FÖRVARA MINDRE FÖREMÅL, SOM T.EX. BATTERIER, UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

FÖRSIKTIGT!

Den här symbolen markerar viktig information. Ignorera inte det som sägs här eftersom det kan leda till skador på person eller egendom.

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.

LÄT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN.

Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.

ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.

Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar.

DRA KABLARNA RAKA OCH SÄ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.

Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom håll i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.

MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM.

Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador.

UNDERHÅLL

SERIENUMMER: ____ INSTALLATIONSDATUM: ____ INSTALLATIONSTEKNIKER: ____ INKÖPSSTÄLLE: ____

♦ För kunder i Europa

Kontakta din återförsäljare om du har frågor som rör garantin.

◆ För kunder i andra länder

VIKTIGT

För kunder som köpt denna produkt, i vars emballage denna notis finns inkluderad, i något annat land än Förenta Staterna eller Kanada, måste kontakta sin lokala återförsäljare för information angående garantivillkoren.

TILLBEHÖR

• Självgängade skruvar ....4
• Monteringsbara ben ....2
• Skruva....8
• Batterianslutning ....1
  • Högtalaranslutning HDA-M80....1 HDA-F60....2 HDA-V90....3
  • Sexkantsnyckel ....1 ST

INSTALLATION

På grund av den höga uteffekten för HDA-M80/HDA-F60/HDA-V90 genereras mycket värme när förstärkaren används. Förstärkaren måste därför monteras på en plats där luft kan strömma fritt runt den, som t.ex. inuti bagageutrymmet. Vänd dig till en auktoriserad Alpine-återförsäljare för alternativa installationsplatser.

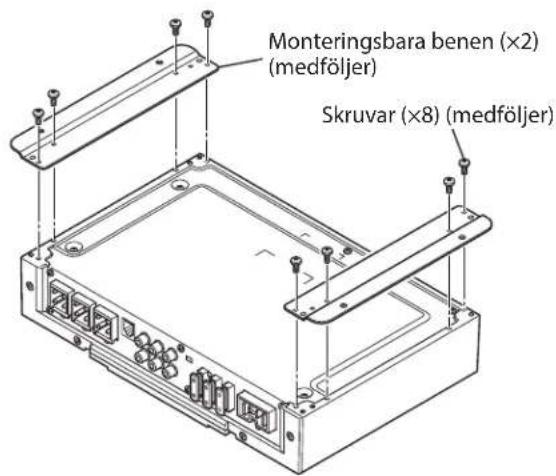

1. Använd de 8 skruvarna till att fästa de monteringsbara benen under förstärkaren.

Monteringsbara benen (×2) (medföljer) Skruvar (×8) (medföljer)

(t.ex. HDA-V90)

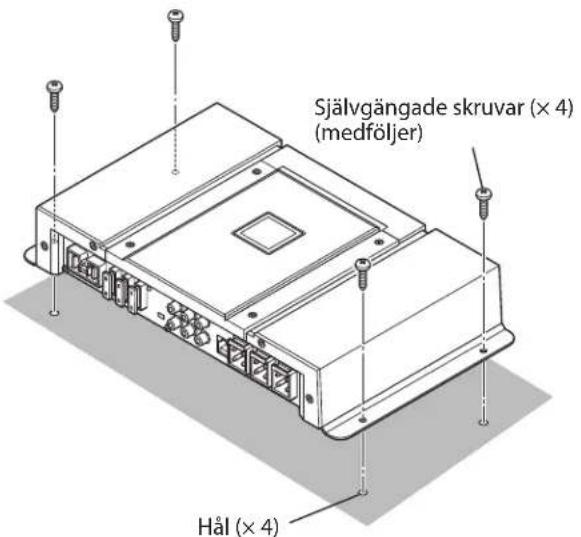

1. Kontrollera att det inte finns några föremål på andra sidan monteringsväggen som kan skadas vid borrningen.
2. Borra hål för skruvarna.
3. Placera HDA-M80/HDA-F60/HDA-V90 över skruvhålen och fäst med 4 själgängade skruvar.

Själgängade skruvar (× 4) (medföljer) Hål (× 4)

(t.ex. HDA-V90)

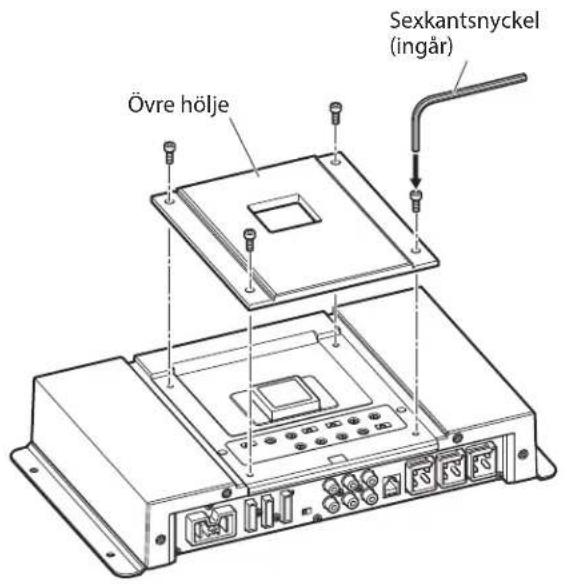

TA BORT ÖVRE HÖLJET

Använd den övre inre panelen genom att först ta bort övre höljet.

Övre hölje Sexkantsnyckel (ingår)

(t.ex. HDA-V90)

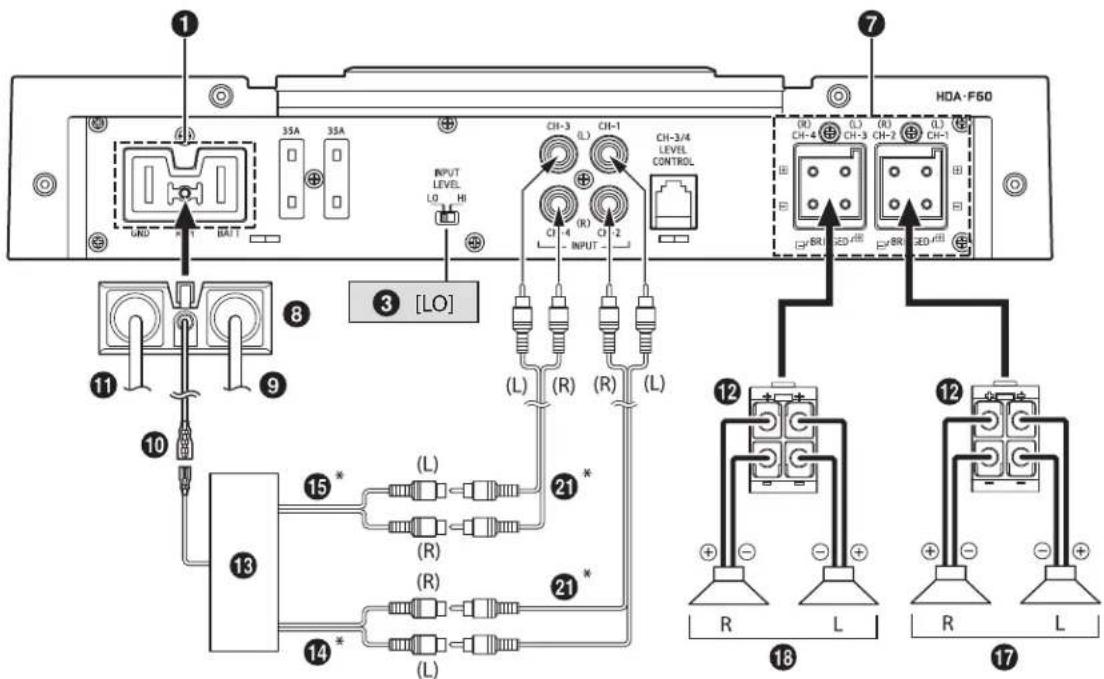

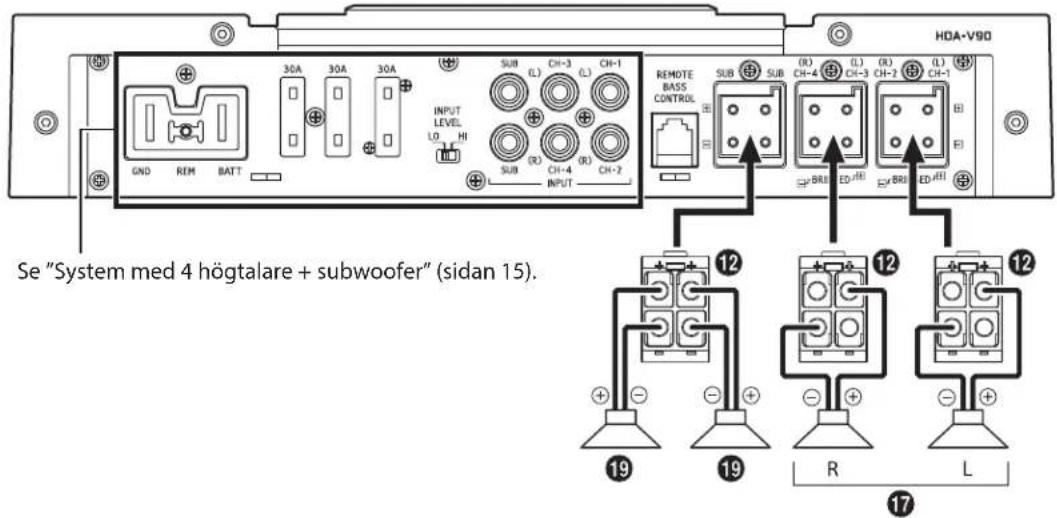

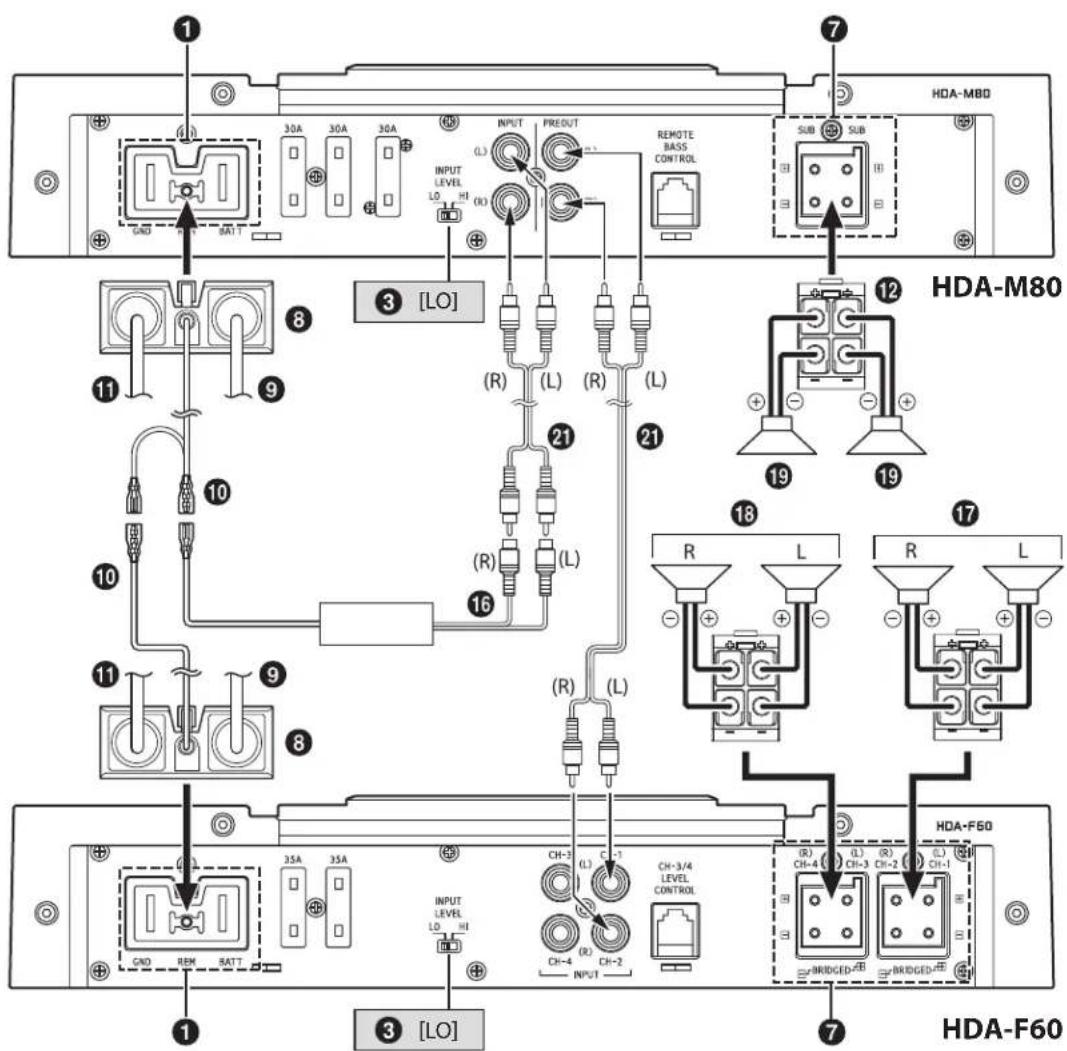

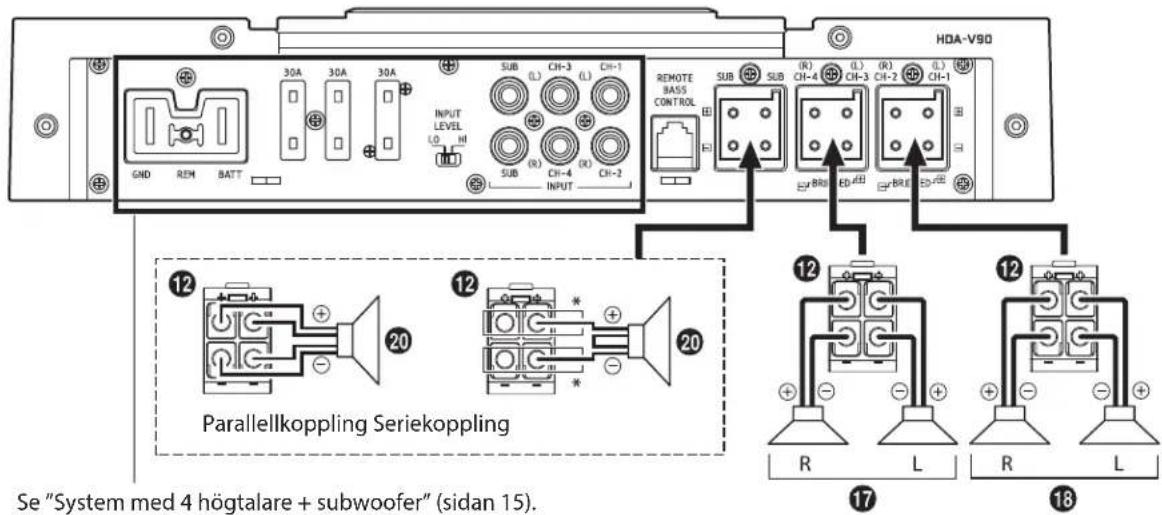

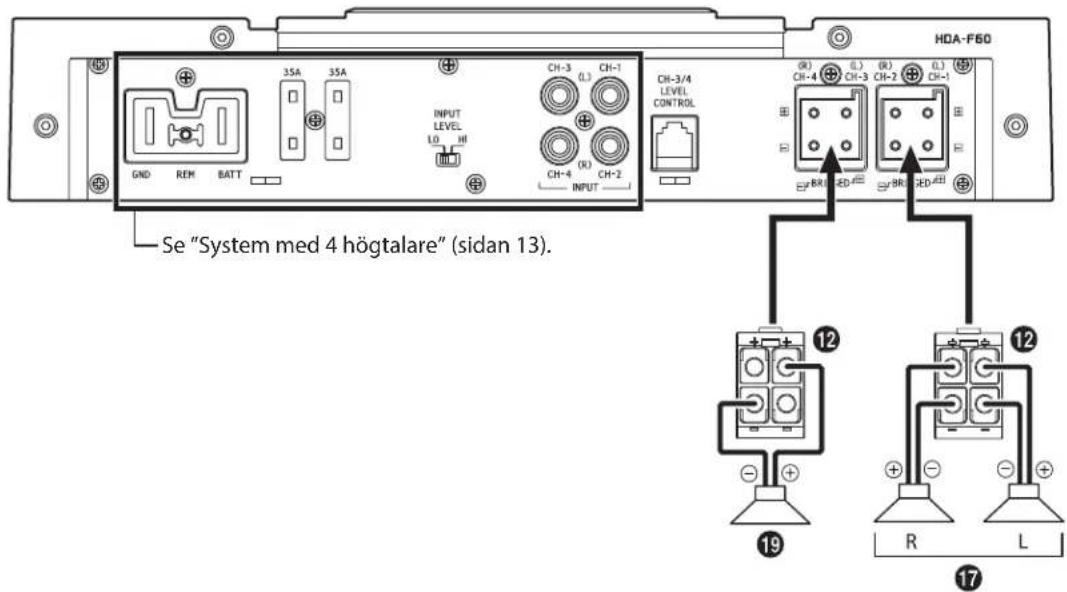

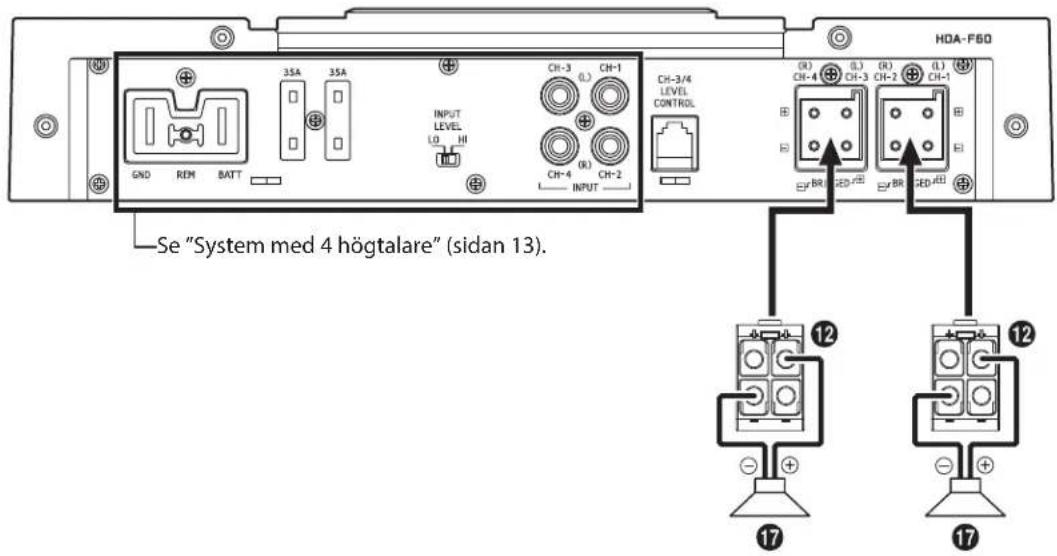

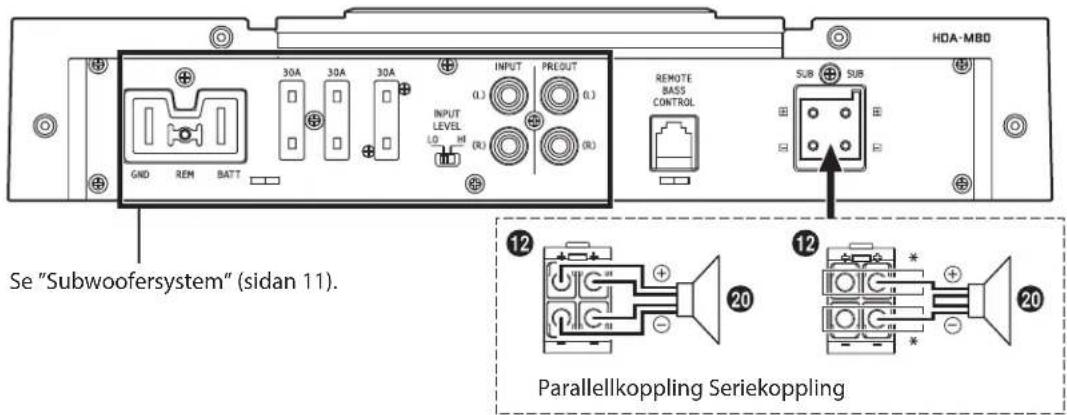

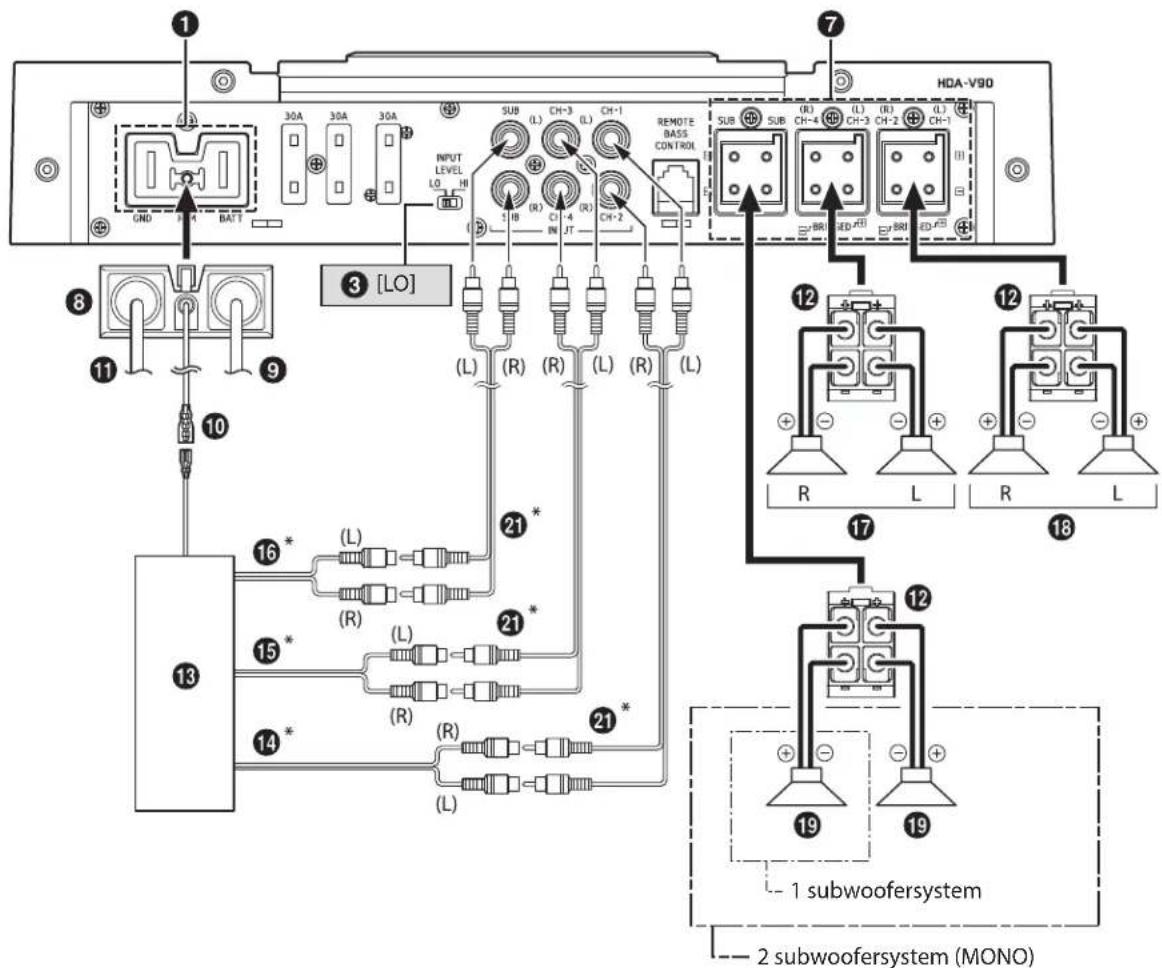

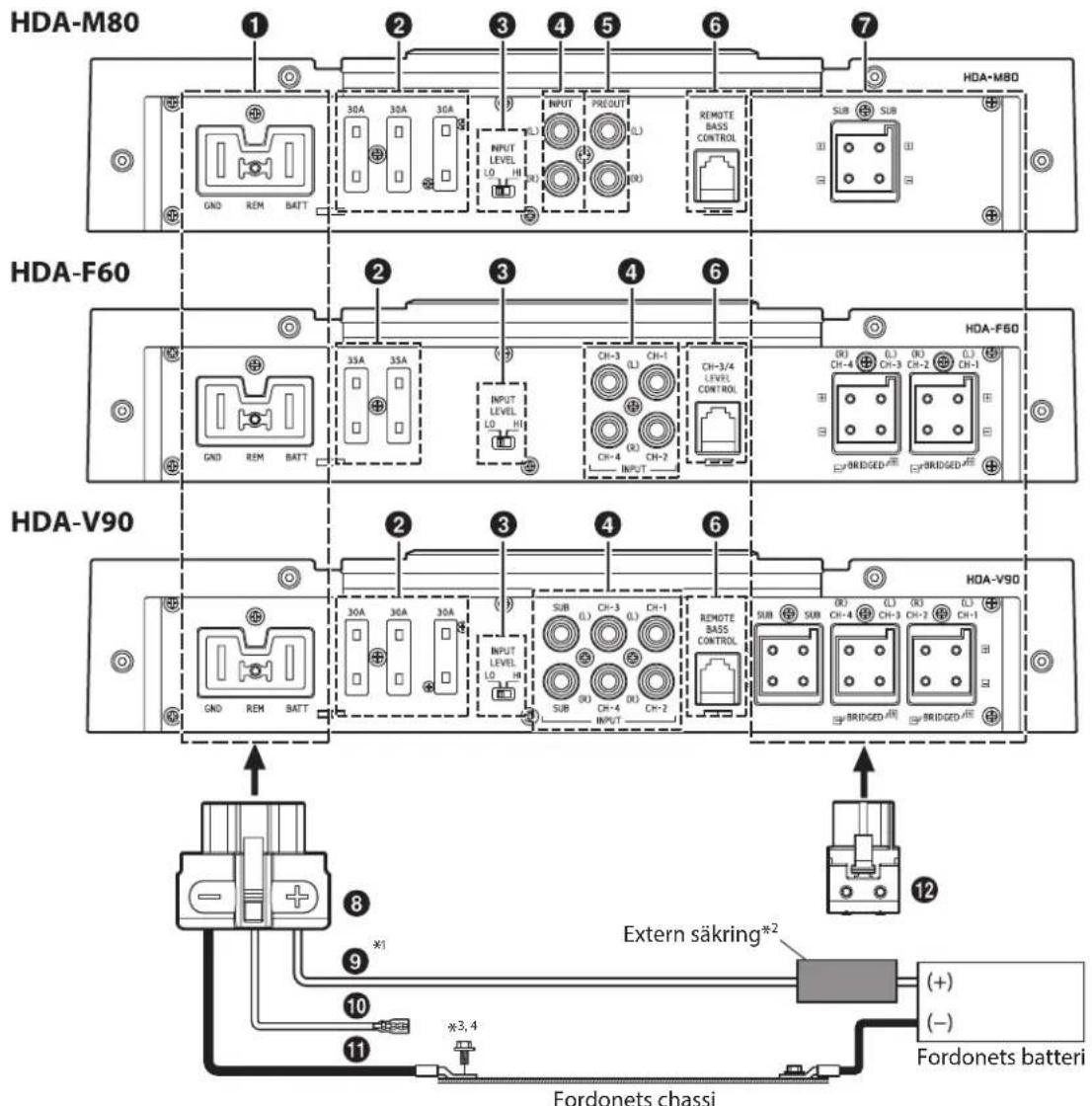

ANSLUTNINGAR

Slå från strömmen till all annan ljudutrustning innan anslutningarna görs.

HDA-M80 1 2 3 4 5 6 7 HDA-M80 30A 30A 30A INPUT PREOUT RELUX REMOTE BASS CONTROL SUB SUB GND REM BATT HDA-F60 2 3 4 6 HDA-F60 3SA 3SA INPUT LEVEL LO HI CH-3 CH-1 CH-3/4 LEVEL CONTROL CH-4 CH-3 CH-2 CH-1 GND REM BATT HDA-V90 2 3 4 6 HDA-V90 30A 30A 30A INPUT LEVEL LO HI SUB CH-3 CH-1 SUB CH-4 CH-2 CH-1 REMOTE BASS CONTROL SUB SUB CH-4 CH-3 CH-2 CH-1 BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIDGED BRIN DUTTER STRONGER 8 9 *1 10 11 *3,4 Extern säkring*2 (+) (-) Fordonets batteri Fordonets chassi

*1 Mer information om den kabelimension som ska användas finns i medföljande "Varningar om anslutning av strömkablar" och "Varningar om strömkablar" (sidan 18) och använd sedan kabeln av angiven dimension.
*2 Använd en extern säkring (t.ex. en säkringsplint, strömbrytare) på batterikabeln, så nära intill batteriets pluspol (+) som möjligt. Använd en extern säkring med samma kapacitet eller något högre kapacitet än förstärkarens totala säkringskapacitet.
Mer information om denna maskins säkringskapacitet finns i "Batterikabel (9)" (sidan 5).

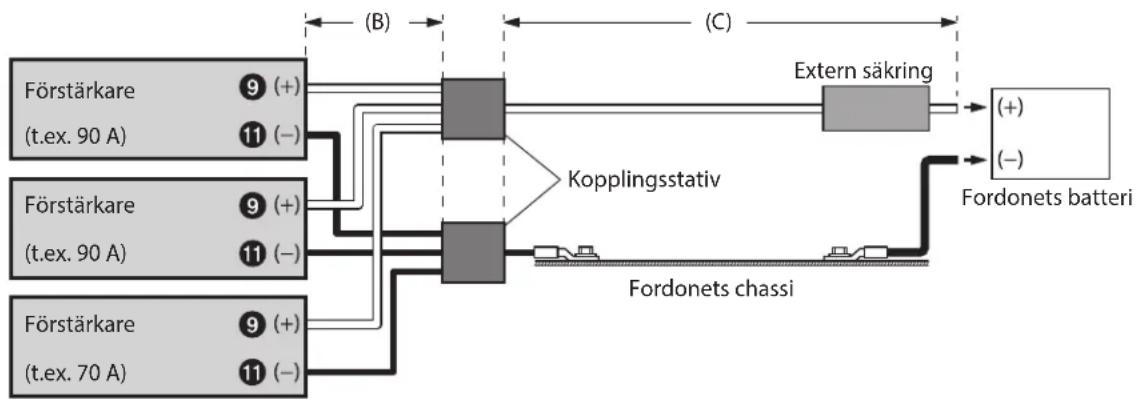

*3 Anslut all utrustning till samma jordningspunkt och med så kort kabellängd som möjligt.
*4 Använd en skruv som redan monterats för att ansluta jordledningen ordentligt.

Förhindra att störningar, som härrör från omgivningen, påverkar bilstereon

• Placera enheten på plats och dra kablarna på minst 10 cm avständ från fordonets kabelnät.
• Observera att kablarnas avständ till batterikablarna måste vara så långt som möjligt.
• Anslut jordledningen på ett säkert sätt till en blottad metalldel i fordonets chassi (torka bort eventuell färg eller fett).
• Om en störningsdämpare (säljs separat) monteras, skall den anslutas så längt från apparaten som möjligt. Olika typer av störningsdämpare finns tillgängliga hos din Alpine-återförsäljare. Kontakta återförsäljare för mer information.
• Alpines representant vet allt om störningsundertryckning. Kontakta representanten angående detaljer.

① Strömförsörjningsingång

② Säkring

HDA-M80/HDA-V90 30 A x 3

HDA-F60....35 A x 2

ANVÄND KORREKT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

③ Väljare för högtalarens ingångsnivå

Koppla efter högtalarens ingångsläge.

a) Ställ in till "LO" när högtalaringången ansluts med RCA-kablar (säljs separat).

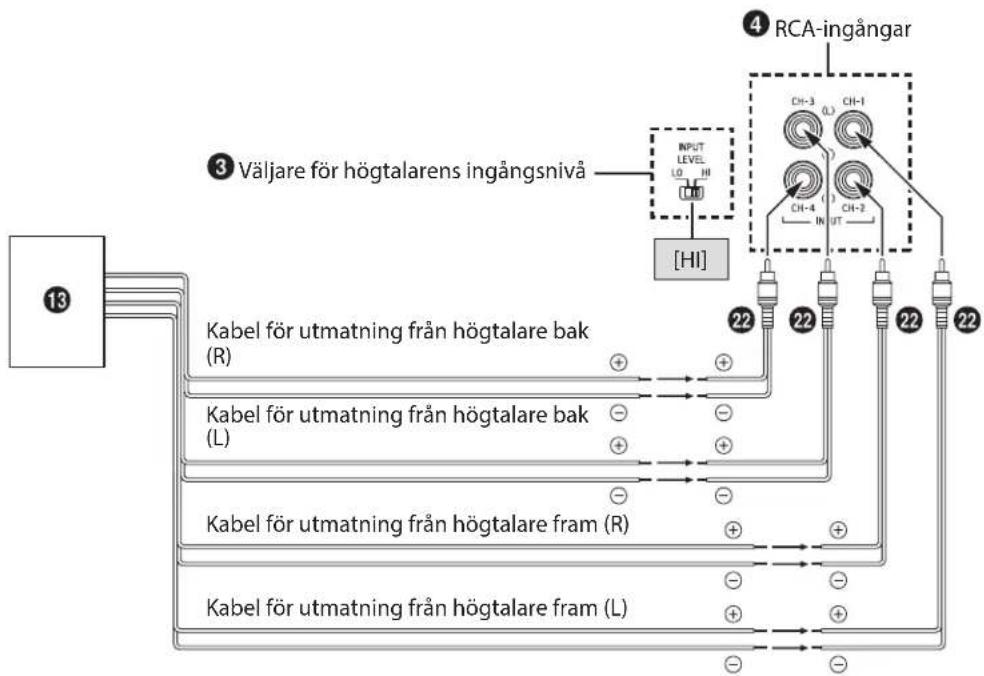

b) Ställ in till "HI" när högtalaringångens ansluts med högtalar-RCA-konverteringskablar (säljs separat).

4 RCA-ingångar

Anslut dessa uttag till linjeutgångarna på din huvudapparat med RCA-kablar eller högtalar-RCA-konverteringskablar (säljs separat). Var noga med att följa polariteten; vänster till vänster och höger till höger.

⑤ Förförstärkaranslutningar (endast HDA-M80)

Dessa kontakter fungerar som linjeutgångar. Detta är en idealisk utgång för en andra subwooferförstärkare. Denna utgång klarar hela registret och påverkas inte av delningen.

6 Fjärrstyrd baskontroll (tillval)

Anslut den fjärrstyrda baskontrollen RUX-KNOB eller RUX-KNOB.2 (säljs separat) för fjärrstyrd justering av utnivån. Denna ersätter inte lämplig inställning för förstärkningsnivå mellan förstärkare och huvudenhet.

- HDA-F60 har endast stöd för RUX-KNOB.2.

⑦ Högtalarutgångar

8 Batterianslutning

Anslut batteri, fjärrstyrt strömpåslag och jordningskabel (enligt bilden) till batterianslutningen.

Sätt i kontakten i uttaget 1.

- Mer information om anslutning finns i "Viktigt om kabelanslutningar" (sidan 6).

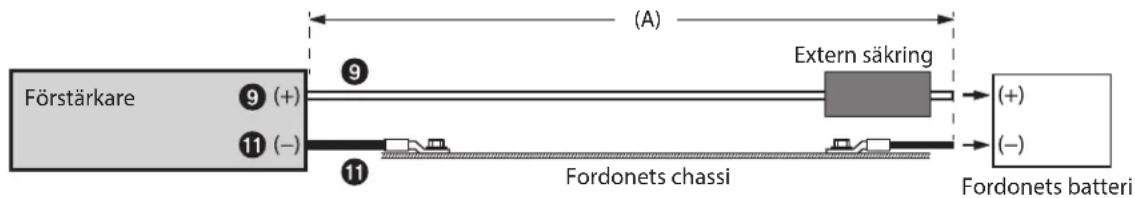

⑨ Batterikabel (säljs separat)

Se till att fästa en extern säkring (t.ex. en säkringsplint, strömbrytare) på batterikabeln så nära batteriets pluspol (+) som möjligt. Denna säkring skyddar ditt fordons elsystem vid en eventuell kortslutning. Se nedan för korrekt säkringsstorlek:

HDA-M80/HDA-V90....90-amp säkring HDA-F60....70-amp säkring

- Mer information om den kabeldimension som ska användas finns i medföljande "Varningar om anslutning av strömkablar" och "Varningar om strömkablar" (sidan 18) och använd sedan kabeln av angiven dimension.

Anslut denna kabel till kabeln för fjärrstyrt strömpåslag (positiv utlösare (+) endast 12 V) på din huvudenhet. Om fjärrstyrt strömpåslag inte finns tillgängligt, se "KONTROLLISTA FÖR ANSLUTNING" på sidan 7 för en alternativ metod.

- När huvudenhetens högtalarkablar ansluts till denna enhet via en högtalar-RCA-konverteringskabel (säljs separat), behöver du inte ansluta ledningen för fjärrpåslagning av strömmen, med tanke på funktionen "FJÄRRAVKÄNNING" på denna enhet. I vissa fall fungerar emellertid inte "FJÄRRAVKÄNNING" beroende på den anslutna signalkällan. Om så är fallet ska du ansluta kabeln för fjärrstyrt strömpåslag till en inkommande strömförsörjningskabel (reserveffekt) i ACC-läge.

⑪ Jordkabel (säljs separat)

Anslut omsorgsfullt den här kabeln till en ren, plåtförsedd punkt på fordonets chassi. Kontrollera att punkten verkligen är en jordpunkt genom att mäta att den är kortsluten till bilbatteriets minuspol (–). Jorda alla audiokomponenter till samma punkt på fordonets chassi för att förhindra jordloopar. Håll kabellängden så kort som möjligt.

- Mer information om den kabeldimension som ska användas finns i medföljande "Varningar om anslutning av strömkablar" och "Varningar om strömkablar" (sidan 18) och använd sedan kabeln av angiven dimension.

⑫ Högtalaranslutning

Anslut högtalarkablarna (+)/(-) till högtalaranslutningen.

Sätt i kontakten i uttaget ⑦.

- Mer information om anslutning finns i "Viktigt om kabelanslutningar" (sidan 6). Var noga med högtalarutgångarnas anslutningar och fasning i förhållande till systemets övriga högtalare. Anslut den positiva kontakten till det positiva högtalaruttaget och den negativa till det negativa.

Om subwooferns in-/utgångar (endast HDA-M80/HDA-V90)

- Ingången är stereo men utgången är enkanalig.

- I vissa installationer kan det vara bra med omvänd subwooferpolaritet (växla de positiva och negativa anslutningarna till subwoofern) för att få optimal bas.

Om bryggkopplingar

I bryggkopplat läge ansluts plus på vänster till högtalarens pluspol och minus på höger till högtalarens minuspol. Använd inte de negativa (–) högtalarterminalerna för höger och vänster kanaler tillsammans.

OBSERVERA:

- Anslut inte högtalaruttaget (–) till fordonets chassi.

Viktigt om kabelanslutningar

Vid bruk av kablar från tredje part (strömförsörjningskabel) ska medföljande skruvar användas för att förenkla anslutningen. Rätt installation beskrivs nedan. Rådfråga din återförsäljare om du är tveksam.

1. Kontrollera kabeldimensionen.

- Mer information om den kabeldimension som ska användas finns i medföljande "Varningar om anslutning av strömkablar" och "Varningar om strömkablar" (sidan 18) och använd sedan kabeln av angiven dimension.

- Fråga återförsäljaren om du inte vet kabeldimensionen.

1. Skala av isoleringen cirka 7 – 10 mm från kabeländarna.

7 - 10 mm Kabelterminal Sidan där kablarna ansluts

OBSERVERA:

- Om för kort bit av isoleringen skalas av blir kontakten dålig, vilket kan resultera i funktionsstörningar och sämre ljud.

- Om för lång bit av isoleringen skalas av finns det risk för kortslutningar.

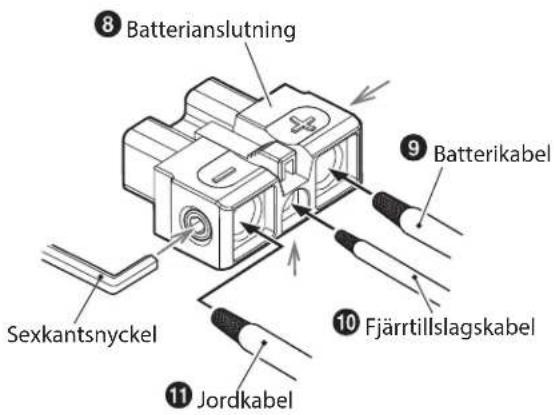

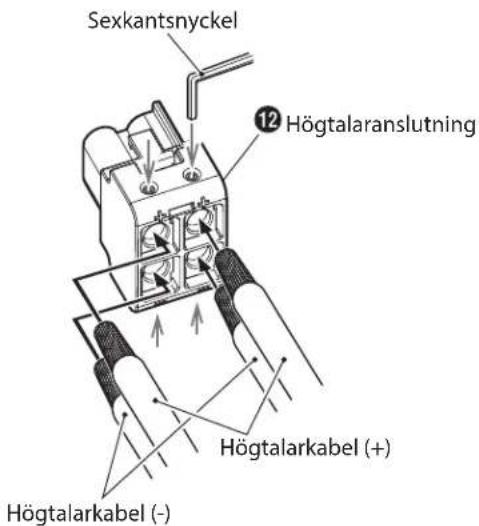

1. Dra åt den sexkantiga hålskruven med sexkantsnyckeln (liten eller stor) (ingår) för att säkra kabeln.

Innan denna anslutning görs skall den bit av ledaren som eventuellt sticker ut ur kontakten skyddas med isolerande krympslang.

⑧ Batterianslutning ⑨ Batterikabel Sexkantsnyckel ⑩ Fjärrtillslagskabel ⑪ Jordkabel

Sexkantsnyckel 12 Högtalaranslutning Högtalarkabel (+) Högtalarkabel (-)

OBSERVERA:

- Använd den sexkantiga hålskruven som sitter på batterianslutningen eller högtalaranslutningen.

- Av säkerhetsskäl skall batterikablarna anslutas sist.

- Lyft inte apparaten i kablarna för att undvika att kablarna förstörs eller att apparaten faller i golvet.

KONTROLLISTA FÖR ANSLUTNING

Kontrollera om något av följande är fallet med huvudapparaten:

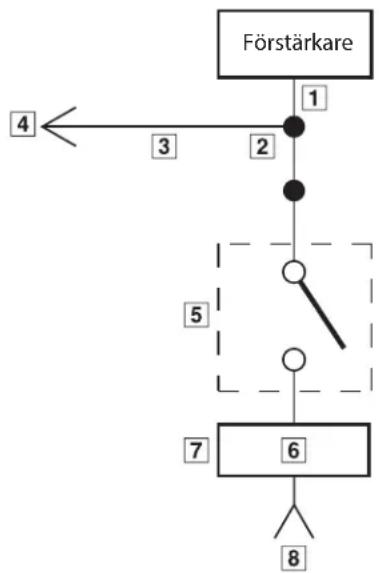

Fjärrtillslagskabel

a. Huvudapparaten har ingen fjärrtillslags- eller elantennkabel.
b. Huvudapparatens elantennkabel är strömförande endast när radion är påslagen (kopplas bort i kassett- eller CD-läge).
c. Huvudenhetens motorantennkabel har logiknivå ut (+) 5 V, negativ utlösare (jordad) eller har inte kapacitet för (+) 12 V vid anslutning till annan utrustning utöver fordonets motorantenn.

Om någon av ovanstående situationer föreligger måste kabeln för fjärrstyrt strömpåslag till din HDA-M80/HDA-F60/HDA-V90 vara ansluten till en strömkälla med brytare (tändning) i fordonet. Se till att använda en 3A-säkring så nära detta tändningsuttag som möjligt. Med denna anslutningsmetod kommer HDA-M80/HDA-F60/HDA-V90 att slås på och vara igång så länge som tändningen är påslagen.

Om detta inte är önskvärt kan man utöver den ovan nämnda 3A-säkringen installera en brytare SPST (Single Pole, Single Throw) på brytarkabeln till HDA-M80/HDA-F60/HDA-V90. Därefter används denna brytare till av- och påslagning av HDA-M80/HDA-F60/HDA-V90. Därför ska brytaren monteras så att föraren kommer åt den. Försäkra dig om att brytaren är frånslagen när bilen inte är igång. I annat fall är förstärkaren fortfarande aktiverad, vilket kan ladda ur bilbatteriet.

1 Blå/vit
2 Elantenn
3 Fjärrtillslagskabel
4 Till fjärrtillslagskabel från annan Alpine-komponent
5 SPST-brytare (extra tillbehör)
6 Säkring (3A)
7 Så nära som möjligt vid tändlåsanslutningen
8 Strömkälla


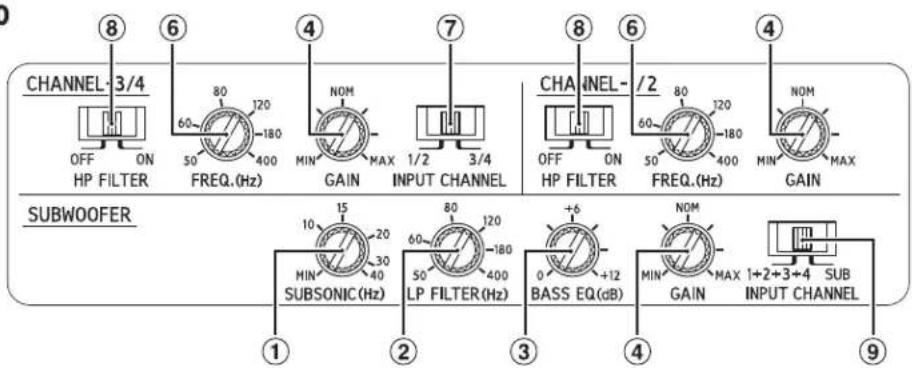

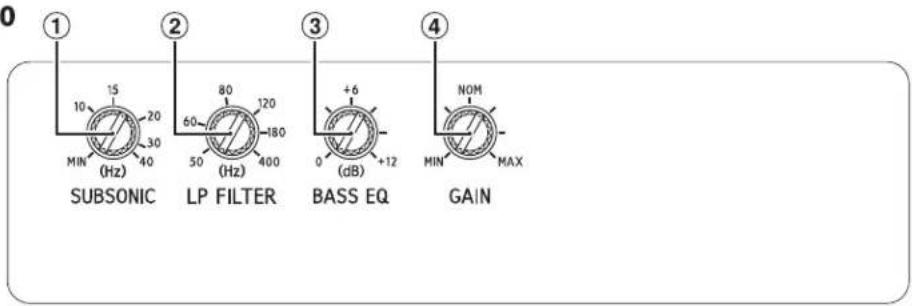

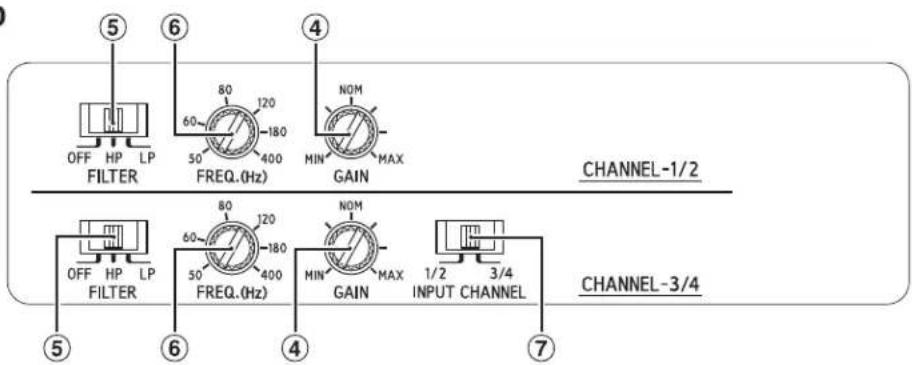

VÄLJARINSTÄLLNINGAR

• Före inställning av väljare ska du bryta strömmen och föra in en mindre skruvmejsel eller liknande vinkelrätt mot väljaren.
• Använd den övre inre panelen genom att först ta bort övre höljet. Se "TA BORT ÖVRE HÖLJET" (sidan 3).

HDA-M80

0 ① 15 20 MIN (Hz) 2 30 40 80 60 120 50 (Hz) -180 400 +6 0 (dB) +12 ② SUBSONIC LP FILTER BASS EQ GAIN NOM MIN MAX

HDA-F60

HDA-V90

CHANNEL-3/4 OFF ON HP FILTER FREQ.(Hz) 80 120 60 50 400 4 NOM MIN MAX 7 INPUT CHANNEL 8 6 CHANNEL-/2 OFF ON HP FILTER FREQ.(Hz) 80 120 60 50 400 4 NOM MIN MAX GAIN SUBWOOFER 15 10 20 MIN 30 SUBSONIC(Hz) 80 120 60 50 400 4 LP FILTER(Hz) +6 0 +12 BASS EQ(dB) NOM MIN MAX GAIN 1+2+3+4 SUB INPUT CHANNEL 9

① Högpassfilter (endast HDA-M80/HDA-V90)

Med högpassfiltret ska ultralåga frekvenser filtreras bort från ingångssignalen innan den förstärks.

Detta är önskvärt av flera anledningar:

– För att skydda högtalare med för litet omfång eller utan kapacitet att reproducera ultralåga frekvenser.

- För att minimera energiåtgång till reproducing av ohörbart ljud.

– För att skydda subwooferenheter med ventilerad låda mot avvikelser under frekvensområdet.

② Kontroll för delningsfrekvens (LP FILTER) (endast HDA-M80/HDA-V90)

Använd denna kontroll för att justera delningsfrekvensen mellan 50 och 400 Hz.

③ Basens equalizerreglage (EQ) (endast HDA-M80/HDA-V90)

Komplettera med en basförstärkare på 50 Hz upp till +12 dB för att få den basstyrka du behöver.

④ Signalförstärkningskontroll

Ställ signalförstärkningen på HDA-M80/HDA-F60/HDA-V90 i minimiläget. Använd en CD-skiva med stor dynamik som källa och höj ljudstyrkenivån på huvudenheten tills ljudet förvrängs. Sänk sedan nivån 1 steg (eller mer tills utsignalen inte längre är förvrängd). Öka nu signalförstärkningen på slutsteget tills ljudet från högtalarna förvrängs. Reducera sedan signalnivån på förstärkaren så att ljudet inte längre förvrängs. Därmed har förstärkningen ställts in på optimal nivå.

⑤ Väljare för delningsfrekvens (endast HDA-F60)

a) Ställ i läge "OFF" när förstärkaren ska användas till fullskalig högtalare eller om du använder ett externt elektroniskt delningsfilter. Full bandbredd delas ut till högtalarna utan att någon del av registret dämpas.

b) Ställ i läge "HP" när förstärkaren driver diskant-/mellanregisterhögtalare. Frekvenserna nedanför delningsfrekvensen dämpas med 12 dB/oktav.

OBSERVERA:

- I detta fall reduceras maximal förstärkningskapacitet för bas-EQ.

c) Ställ i läge "LP" när förstärkaren driver en subwoofer. Frekvenserna ovanför delningsfrekvensen dämpas med 12 dB/oktav.

⑥ Kontroll för delningsfrekvens (endast HDA-F60/HDA-V90)

Använd denna kontroll för att justera delningsfrekvensen mellan 50 och 400 Hz.

⑦ Väljare för ingångssignal (CHANNEL-3/4) (endast HDA-F60/HDA-V90)

a) Med denna väljare kan ingångsläget ställas till antingen tvåkanals eller fyrakanals. När inställningen är "1/2" kopieras ingångssignalen från CH-1/2 och skickas till CH-3/4 utan att y-adapter behöver användas.

b) Med inställningen "3/4" är båda ingångskanalerna (CH-1/2 och CH-3/4) frikopplade från varandra. För detta läge krävs en fyrakanalskälla.

⑧ Väljare för delningsfrekvens (endast HDA-V90)

a) Ställ i läge "OFF" när förstärkaren ska användas till fullskalig högtalare eller om du använder ett externt elektroniskt delningsfilter. Full bandbredd delas ut till högtalarna utan att någon del av registret dämpas.

b) Ställ i läge "ON" när förstärkaren driver diskant-/mellanregisterhögtalare. Frekvenserna nedanför delningsfrekvensen dämpas med 12 dB/oktav.

OBSERVERA:

- I detta fall reduceras maximal förstärkningskapacitet för bas-EQ.

⑨ Väljare för ingångssignal (SUBWOOFER) (endast HDA-V90)

a) Med denna väljare inställd på "1+2+3+4" blandas alla ingångssignaler och kommer ut genom subwoofer. Denna inställning sänder signal till subwooferkanalen när enda tillgängliga ingång är fyra kanaler.

b) Med denna väljare inställd på "SUB" kommer signalen att sändas från ingångarna på SUB till subwoofern på HDA-V90.

Om driftlampa

Lyser när strömmen är påslagen.

Lyser inte när strömmen är ifrånslagen.

Indikeringsfärg Status Åtgärd
Blå Förstärkarens strömkrets är normal.
Röd (blinkar)	Driftstemperaturen är hög. Sänk huvudenhetens volym (insignal).Sänk fordonets innetemperatur till normal nivå.Indikeringsfärgen ändras till blå.
Röd Förstärkarkoppling är avvikande.En elektrisk kortslutning har inträffat eller tillförd ström är för hög.	Stäng av strömförsörjningen och åtgärda orsaken.Sätt sedan på enheten och verifiera att indikeringsfärgen har ändrats till blå.Om den fortfarande är röd stänger du av enheten och kontaktar din återförsäljare.
	Driftstemperaturen är för hög. Sänk fordonets invändiga temperatur till en normal nivå.Indikeringsfärgen ändras till blå.
	Spänningen för strömförsörjning är för hög.	Använd rätt spänning.Indikeringsfärgen ändras till blå.

SYSTEMSCHEMAN

Kontrollera total impedans på högtalaren som är ansluten till enheten innan anslutningar görs. Kontakta din närmaste Alpine-återförsäljare om du har några frågor.

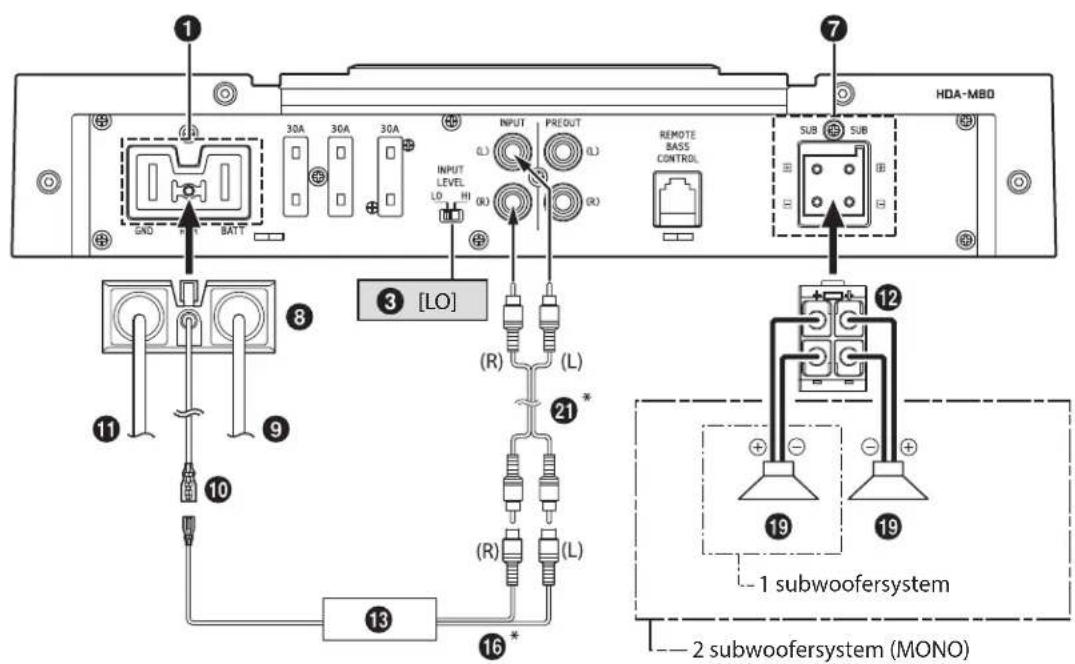

Grundläggande kopplingsschema för HDA-M80

13 Huvudenhet, etc.
14 Främre utsignal
15 Bakre utsignal
16 Subwoofer utsignal
⑰ Högtalare fram
18 Högtalare bak

19 Subwoofer
20 Subwoofer med dubbel talspole
21 RCA-kabel (säljs separat)
22 Högtalar-RCA-konverteringskabel (säljs separat)
23 Y-Adapter (säljs separat)

Subwoofersystem

HDA-M80 1 7 30A 30A 30A INPUT PREDUT REMOTE BASS CONTROL SUB SUB GND BATT LO HI (R) [LO] (1) (R) (L) (R) (21)* (R) (L) (16)* 11 8 12 9 10 13 19 19 - 1 subwoofersystem - 2 subwoofersystem (MONO)

* Om ansluten huvudenhet inte har en högtalarutgång och RCA-kablar (21) inte går att använda kan du använda högtalar-RCA-konverteringskabeln (22) (säljs separat). Mer information om anslutning finns i "Om anslutning till system för högtalaringång" (sidan 17).

Subwoofersystem med dubbel talspole

HDA-MBO Se "Subwoofersystem" (sidan 11). INPUT PREOUT GND REM BATT OUTPUT LEVEL (1) (2) (3) REMOTE BASS CONTROL SUB SUB Parallellkoppling Seriekoppling

* Om en serieanslutning används kan kabeln från subwoofern med dubbel talspole (20) anslutas antingen till högtalaranslutningens plus- eller minuspol (+)/(-) (12).

Multipelt monoförstärkarsystem (anslutningsexempel med HDA-F60)

HDA-M80 1 7 3 [LO] 12 HDA-M80 11 9 8 21 19 18 17 10 16 (R) (L) (R) (L) R L R L 10 11 9 8 (R) (L) (R) (L) CH-3 CH-4 CH-2 CH-3/4 LEVEL CONTROL CH-4 CH-3 CH-2 CH-4 (R) CH-4 (L) CH-3 (R) CH-3 (L) CH-2 (R) CH-2 (L) BRIDGED-BB BRIDGED-BB GND REM SATT GND BATT HDA-F60 1 3 [LO] 7 HDA-F60

• Mer information om väljaren för ingångssignal (⑦) på HDA-F60 finns i "Grundläggande kopplingsschema för HDA-F60" (sidan 13).

Grundläggande kopplingsschema för HDA-F60

13 Huvudenhet, etc.
14 Främre utsignal
15 Bakre utsignal
16 Subwoofer utsignal
17 Högtalare fram
18 Högtalare bak

19 Subwoofer
20 Subwoofer med dubbel talspole
21 RCA-kabel (säljs separat)
22 Högtalar-RCA-konverteringskabel (säljs separat)
23 Y-Adapter (säljs separat)

Ändra väljarinställningen för ingångssignal gällande HDA-F60 (⑦) efter högtalaringångens antal kanaler.

	4-Channel-ingång:1415channel-ingång:14
7	[3/4]1/2 3/4INPUT CHANNEL	[1/2]1/2 3/4INPUT CHANNEL

System med 4 högtalare

* Om ansluten huvudenhet inte har en högtalarutgång och RCA-kablar (21) inte går att använda kan du använda högtalar-RCA-konverteringskabeln (22) (säljs separat). Mer information om anslutning finns i "Om anslutning till system för högtalaringång" (sidan 17).

System med 2 högtalare + 1 subwoofer (bryggkopplingar)

HDA-F60 Se "System med 4 högtalare" (sidan 13). GND REM BATT 35A 35A INPUT LEVEL LO HI CH-3 CH-1 CH-4 CH-2 CH-3/4 LEVEL CONTROL (R) L) CH-4 CH-3 CH-2 CH-1 (R) R BRI RD (BR) RD 19 R L 12 12 17

System med 2 högtalare (bryggkopplingar)

HDA-F60 GND REM BATT 35A 35A INPUT LEVEL LO HI CH-3 CH-1 (CH-4) CH-2 CH-3/4 LEVEL CONTROL (R) (L) (R) CH-4 CH-3 CH-1 (B) (B) BR BR BR Se "System med 4 högtalare" (sidan 13). 12 17 12 17

Grundläggande kopplingsschema för HDA-V90

13 Huvudenhet, etc.
14 Främre utsignal
15 Bakre utsignal
16 Subwoofer utsignal
17 Högtalare fram
18 Högtalare bak

19 Subwoofer
20 Subwoofer med dubbel talspole
21 RCA-kabel (säljs separat)
22 Högtalar-RCA-konverteringskabel (säljs separat)
23 Y-Adapter (säljs separat)

Ändra väljarinställningen för ingångssignal gällande HDA-V90 (⑦)/(⑨) efter högtalaringångens antal kanaler.

	5-Channel-ingång:141515	141515	14
7	[3/4] [1/2]1/2 3/4INPUT CHANNEL		1/2 3/4INPUT CHANNEL
9	[SUB]1+2+3+4 SUBINPUT CHANNEL	[1+2+3+4]1+2+3+4 SUBINPUT CHANNEL

System med 4 högtalare + subwoofer

* Om ansluten huvudenhet inte har en högtalarutgång och RCA-kablar (21) inte går att använda kan du använda högtalar-RCA-konverteringskabeln (22) (säljs separat). Mer information om anslutning finns i "Om anslutning till system för högtalaringång" (sidan 17).

System med 4 högtalare + subwoofer med dubbel talspole

HDA-V90 GND REM BATT 30A 30A 30A INPUT LEVEL (0, 1) SUB (L) CH-3 (L) CH-1 SUB (R) CH-4 (R) CH-2 INPUT REMOTE BASS CONTROL SUB SUB (R) CH-4 (L) CH-3 (R) CH-2 (L) CH-1 BRB ED BRB ED Parallelkoppling Seriekoppling Se "System med 4 högtalare + subwoofer" (sidan 15). 12 20 12 20 12 17 12 R L R L 18

* Om en serieanslutning används kan kabeln från subwoofern med dubbel talspole (20) anslutas antingen till högtalaranslutningens plus- eller minuspol (+)/(-) (12).

System med 2 högtalare + 2 subwoofer (MONO) (bryggkopplingar)

HDA-V90 Se "System med 4 högtalare + subwoofer" (sidan 15). GND REM BATT 30A 30A 30A SUB CH-3 CH-1 INPUT LEVEL LO HI SUB (L) (L) SUB (R) (R) INPUT CH-2 REMOTE BASS CONTROL SUB SUB (R) (L) (R) (L) CH-4 CH-3 CH-2 CH-1 BRI ED-EI BRI ED-EI 19 19 R L 17

■ Om anslutning till system för högtalaringång

Ställ in väljaren för högtalarens ingångsnivå (3) till "HI" vid anslutning via en högtalar-RCA-konverteringskabel (22) (säljs separat).

t.ex. HDA-F60

- Ta inte fel på högtalarkabeln på huvudenhetens sida som är ansluten till denna enhet. Utsignal högtalare fram (L)/(R) till CH1/CH2, utsignal högtalare bak (L)/(R) till CH3/CH4

- För inställningen "System för högtalaringång" är inte kabel för fjärrstyrt strömpåslag nödvändig eftersom produkten har en funktion för "FJÄRRAVKÄNNING". I vissa fall fungerar emellertid inte "FJÄRRAVKÄNNING" beroende på den anslutna signalkällan. Om så är fallet ska du ansluta kabeln för fjärrstyrt strömpåslag till en inkommande strömförsörjningskabel (reserveffekt) i ACC-läge.

■ Viktigt tips om förbikoppling av en förstärkare

Låg effekt när endast en ingångskanal används. Y-adaptern behöver inte användas om stereo/mono tvådelad utgång används för att driva den bryggkopplade förstärkarens båda ingångar.
■ Varningar om strömkablar

Använd angiven kabeldimension enligt den totala säkringskapaciteten för den förstärkare som ska installeras och kabellängden.

Mer information om den kabeldimension som ska användas finns i medföljande "Varningar om anslutning av strömkablar" och följande anslutningsexempel.

Anslutningsexempel vid installation av enbart en förstärkare

• När kabelängden från förstärkaren till fordonets batteri är 5 m Kabeldimension som används för (A): 21 mm ^2
• Kapacitet extern säkring: Lika stor eller större än förstärkarens säkringskapacitet HDA-M80/HDA-V90: lika stor eller större än 90 A HDA-F60: lika stor eller större än 70 A

Förstärkare ⑨ (+) ⑪ (-) ⑨ Extern säkring (+) + (−) 11 Fordonets chassi Fordonets batteri (A)

Anslutningsexempel vid installation av två förstärkare med en säkringskapacitet på 90 A och en förstärkare på 70 A

- När kabellängden från varje förstärkare till kopplingsstativet är 1 m Kabeldimension som används för (B): 21 mm ^2 (eller 8 mm ^2 )

- När kabellängden från kopplingsstativet till fordonets batteri är 4 m Kabeldimension som används för (C): 53 mm ^2

- Kapacitet extern säkring: Lika stor eller större än den totala säkringskapaciteten för det antal förstärkare som installerats

90 A + 90 A + 70 A = lika stor eller större än 250 A

OBSERVERA:

- Om ström- och jordkablarnas längd överstiger 1 m, eller om fler än en förstärkare ansluts, måste strömfördelare användas.

SPECIFICATIONER

HDA-M80

Prestanda
Uteffekt	Per kanal, Ref.: 4 Ω, 14,4 V 500 W RMS x 1
	Per kanal, Ref.: 2 Ω, 14,4 V 800 W RMS x 1
THD+N	Ref.: 10 W till 4 Ω ≤0,02%
	Ref.: graderad ström till 4 Ω ≤0,07%
S/N-frekvens	IHF A-wtd + AES-17Ref.: 1 W till 4 Ω	>83 dB
	IHF A-wtd + AES-17Ref.: graderad ström till 4 Ω	>107 dB
Frekvensrespons	+0/-3 dB, Ref.: 1 W till 4 Ω 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W till 4 Ω 10 Hz - 300 Hz
Dämpningsfaktor Ref.: 10 W till 4 Ω vid 100 Hz >1 500
Kontroll
Inmatningskänslighet	RCA-ingångRef.: graderad ström till 4 Ω	Hi: 0,4 - 10 VL0: 0,1 - 4,0 V
Delningsfilter	Variabelt HPF/LPF	LPF: 50 Hz - 400 Hz(-24 dB/oktav)
	Variabelt subsonic	8 Hz - 40 Hz(-24 dB/oktav)
Equalizer Bas-EQ (fc = 50 Hz)		0 till +12 dB(Variabel)
Fjärrnivå* Linjär dämpning	0 till -20 dB
Allmänt
Inmatningsimpedans >10 kΩ
Förstärkarutgång CH-1/2 ingångsgenomkoppling, buffrad Max. 4 V
Mått	Bredd 291 mm
	Höjd	53,5 mm
	Djup	189,5 mm
Vikt		3,7 kg

* Kräver tillvalet RUX-KNOB eller RUX-KNOB.2.

OBSERVERA:

- Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.

Prestanda
Uteffekt	Per kanal, Ref.: 4 Ω, 14,4 V 100 W RMS x 4
	Per kanal, Ref.: 2 Ω, 14,4 V 150 W RMS x 4
	Bryggkopplad, Ref.: 4 Ω, 14,4 V	300 W RMS x 2
THD+N	Ref.: 10 W till 4 Ω ≤0,02%
	Ref.: graderad ström till 4 Ω ≤0,07%
S/N-frekvens	IHF A-wtd + AES-17Ref.: 1 W till 4 Ω	>87 dB
	IHF A-wtd + AES-17Ref.: graderad ström till 4 Ω	>106 dB
Frekvensrespons	+0/-3 dB, Ref.: 1 W till 4 Ω 10 Hz - 60 kHz
	+0/-1 dB, Ref.: 1 W till 4 Ω 15 Hz - 30 kHz
Dämpningsfaktor Ref.: 10 W till 4 Ω vid 100 Hz >500
Kontroll
Ingångsväljare	Konfigurering för ingångssignal(tvåkanals/fyrkanals)	CH-3/4:CH-1/2 eller CH-3/4
Inmatningskänslighet	RCA-ingångRef.: graderad ström till 4 Ω	Hi: 0,5 - 10 VLo: 0,2 - 4,0 V
Delningsfilter	Variabelt HPF/LPF	50 Hz - 400 Hz(-12 dB/oktav)
Fjärrnivå* Linjär dämpning	0 till -20 dB
Allmänt
Inmatningsimpedans >10 kΩ
Mätt	Bredd 291 mm
	Höjd 53,5 mm
	Djup 189,5 mm
Vikt 3,8 kg

* Kräver tillvalet RUX-KNOB.2.

OBSERVERA:

• Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.
• Alla ljudsystem måste vara enheter som är kompatibla med högupplöst ljud för att kunna spela upp källor med högupplöst ljud.

		CH-1/2/3/4 SUBWOOFER
Prestanda
Uteffekt	Per kanal, Ref.: 4 Ω, 14,4 V 75 W RMS x 4 300 W RMS x 1
	Per kanal, Ref.: 2 Ω, 14,4 V 100 W RMS x 4 500 W RMS x 1
	Bryggkopplad, Ref.: 4 Ω, 14,4 V 200 W RMS x 2 -
THD+N	Ref.: 10 W till 4 Ω ≤0,02% ≤0,02%
	Ref.: graderad ström till 4 Ω ≤0,07% ≤0,07%
S/N-frekvens	IHF A-wtd + AES-17Ref.: 1 W till 4 Ω	>87 dB >80 dB
	IHF A-wtd + AES-17Ref.: graderad ström till 4 Ω	>105 dB >104 dB
Frekvensrespons	+0/-3 dB, Ref.: 1 W till 4 Ω 10 Hz - 60 kHz 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W till 4 Ω 15 Hz - 30 kHz 10 Hz - 300 Hz
Dämpningsfaktor	Ref.: 10 W till 4 Ω vid 100 Hz	>500	>1 000
Kontroll
Ingångsväljare	Konfigurering för ingångssignal (tvåkanals/fyrkanals/sexkanals)	CH-3/4:CH-1/2 eller CH-3/4	CH-1+2+3+4eller SUBWOOFER
Inmatningskänslighet	RCA-ingångRef.: graderad ström till 4 Ω	Hi: 0,5 - 10 VLo: 0,2 - 4,0 V	Hi: 0,4 - 10 VLo: 0,1 - 4,0 V
Delningsfilter	Variabelt HPF/LPF	HPF: 50 Hz - 400 Hz (-12 dB/oktav)	LPF: 50 Hz - 400 Hz (-24 dB/oktav)
	Variabelt subsonic	-	8 Hz - 40 Hz (-24 dB/oktav)
Equalizer	Bas-EQ (fc = 50 Hz)	-	0 till +12 dB (Variabel)
Fjärrnivå*	Linjär dämpning	-	0 till -20 dB
Allmänt
Inmatningsimpedans		>10 kΩ
Mått	Bredd	291 mm
	Höjd	53,5 mm
	Djup	189,5 mm
Vikt		3,9 kg

* Kräver tillvalet RUX-KNOB eller RUX-KNOB.2.

OBSERVERA:

• Rätt till ändringar av tekniska data och utförande utan föregående meddelande förbehålles.
• Alla ljudsystem måste vara enheter som är kompatibla med högupplöst ljud för att kunna spela upp källor med högupplöst ljud.

СОДЕРЖАНИЕ

ПРЕДУПРЕЖДЕНИЕ....1

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ .....2

ПРИНАДЛЕЖНОСТИ....2

УСТАНОВКА 3

Information om återvinning av avfall från elektriska och elektroniska produkter och batterier (tillämpligt för länder som har infört system för återvinning och sortering av avfall)

Om du vill slänga denna produkt, blanda den ej med vanliga hushållssopor. Det finns ett separat direktiv för elektronikåtervinning som kräver rätt hantering av förbrukade produkter. Kontakta din kommun angående information om var du kan lämna den för återvinning. Rätt återvinning och sophantering sparar jordens resurser och vår hälsa samt miljö.

ALPINE

アルバインマーケティング株式会社
