HDA-V90 - Hifi-system ALPINE - Kostenlose Bedienungsanleitung

Marke	Alpine
Modell	HDA-V90
Produkttyp	HiFi-System (Mehrkanalverstärker)
Ausgangsleistung (4 Ω, 14,4 V)	75 W RMS x 4 (Lautsprecherkanäle) + 300 W RMS x 1 (Subwoofer)
Ausgangsleistung (2 Ω, 14,4 V)	100 W RMS x 4 + 500 W RMS x 1
Brückenleistung (4 Ω, 14,4 V)	200 W RMS x 2 (Lautsprecherkanäle)
Frequenzgang	10 Hz - 60 kHz (+0/-3 dB, 1 W an 4 Ω) für Lautsprecherkanäle; 8 Hz - 400 Hz für Subwoofer
Signal-Rausch-Verhältnis	> 87 dB (Lautsprecherkanäle) / > 80 dB (Subwoofer) (IHF A-bewertet, bezogen auf 1 W an 4 Ω)
Dämpfungsfaktor	> 500 (Lautsprecherkanäle) / > 1.000 (Subwoofer) bei 100 Hz an 4 Ω
Eingangsimpedanz	> 10 kΩ
Eingangsempfindlichkeit (RCA)	HOCH: 0,5 - 10 V / NIEDRIG: 0,2 - 4,0 V (Lautsprecherkanäle); HOCH: 0,4 - 10 V / NIEDRIG: 0,1 - 4,0 V (Subwoofer)
Filter	variables HPF (50 - 400 Hz, -12 dB/Okt.); variables LPF (50 - 400 Hz, -24 dB/Okt.); variables Subsonic-Filter (8 - 40 Hz, -24 dB/Okt.)
Bass-Equalizer	Bass EQ (fc=50 Hz): 0 bis +12 dB variabel
Fernbedienung	Anschluss für Bass-Fernbedienung (RUX-KNOB oder RUX-KNOB.2 optional)
Stromversorgung	12 V Gleichstrom (Masse negativ)
Sicherungen	30 A x 3 (eingebaut); empfohlene externe Sicherung: 90 A
Abmessungen (B x H x T)	291 x 53,5 x 189,5 mm
Gewicht	3,9 kg
Mitgeliefertes Zubehör	Selbstschneidende Schrauben (4), Montagefüße (2), Schrauben (8), Batterieanschluss (1), Lautsprecheranschlüsse (3), Inbusschlüssel (1 Satz)
Sicherheit	Nur in Fahrzeugen mit 12 V Minuspol verwenden; Lüftungsöffnungen nicht blockieren; geeignete Sicherungen verwenden; Installation durch Fachpersonal
Wartung und Reinigung	Für ausreichende Belüftung sorgen; Feuchtigkeit und Staub vermeiden; mit einem trockenen Tuch reinigen
Reparierbarkeit	Reparaturen nur von einem autorisierten Alpine-Händler oder Servicecenter durchführen lassen

Häufig gestellte Fragen - HDA-V90 ALPINE

Welcher Fahrzeugtyp ist mit dem Alpine HDA-V90 kompatibel?

Das Gerät ist für den Einsatz in Fahrzeugen mit 12-Volt-Minuspol ausgelegt. Fragen Sie Ihren Händler, wenn Sie unsicher sind.

Wie schließe ich die Stromversorgung des HDA-V90 an?

Schließen Sie das Batteriekabel (separat erhältlich) über eine externe 90-A-Sicherung an den Pluspol (+) der Batterie an. Verbinden Sie das Massekabel mit einem sauberen Metallpunkt am Fahrgestell. Schließen Sie das Fernsteuerungskabel (REM) an den entsprechenden Ausgang des Hauptgeräts oder an eine geschaltete Stromquelle (ACC) mit einer 3-A-Sicherung an.

Was ist die maximale Leistung pro Kanal?

An 4 Ω bei 14,4 V: 75 W RMS x 4 für die Lautsprecherkanäle und 300 W RMS x 1 für den Subwoofer. An 2 Ω: 100 W RMS x 4 und 500 W RMS x 1. Überbrückt (4 Ω): 200 W RMS x 2.

Wie stelle ich den Eingangspegel (Gain) ein?

Stellen Sie den Gain auf Minimum. Erhöhen Sie die Lautstärke des Hauptgeräts, bis der Klang verzerrt, und reduzieren Sie sie dann um eine Stufe. Erhöhen Sie den Gain des Verstärkers, bis Verzerrung auftritt, und reduzieren Sie ihn dann leicht für eine optimale Einstellung.

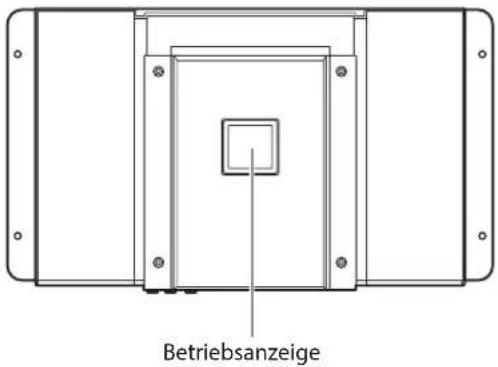

Was bedeutet die Leuchtanzeige?

Blau: Normalbetrieb. Rot blinkend: Hohe Temperatur (Lautstärke reduzieren). Rot dauerhaft: Störung (Kurzschluss, Überhitzung oder Überspannung). Schalten Sie das Gerät aus, beheben Sie das Problem und schalten Sie es wieder ein.

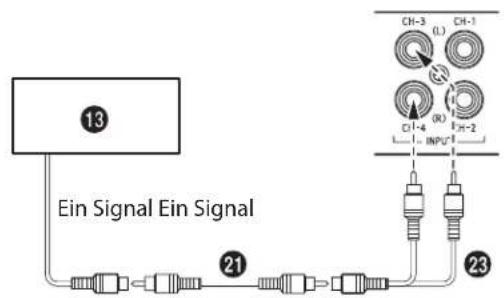

Wie konfiguriere ich die Eingangskanäle für ein 2- oder 4-Kanal-System?

Verwenden Sie den Schalter INPUT CHANNEL (CH-3/4): In Position 1/2 wird das Signal von CH-1/2 auf CH-3/4 kopiert (2-Kanal-Modus). In Position 3/4 sind die Eingänge unabhängig (4-Kanal-Modus). Für den Subwoofer stellen Sie den Schalter SUBWOOFER auf 1+2+3+4 (Mischung) oder SUB (dedizierter Eingang).

Kann ich ein Lautsprecher-auf-RCA-Adapterkabel verwenden?

Ja, wenn Ihr Hauptgerät keine RCA-Ausgänge hat. Stellen Sie dann den Schalter INPUT LEVEL auf HI und verbinden Sie die Lautsprecherkabel über das Adapterkabel mit den RCA-Eingängen. Die AUTO-WAKE-Funktion aktiviert den Verstärker automatisch.

Wie führe ich eine Brückenverkabelung (Bridged) durch?

Für eine Brückenschaltung eines Kanals verbinden Sie den positiven Anschluss (+) des Lautsprechers mit dem positiven Ausgang links (z.B. CH-1) und den negativen Anschluss (-) mit dem negativen Ausgang rechts (CH-2). Verwenden Sie nicht gleichzeitig die negativen Anschlüsse beider Kanäle. Stellen Sie sicher, dass die Gesamtimpedanz mindestens 4 Ω beträgt.

Wo installiere ich den Verstärker im Fahrzeug?

Wählen Sie einen gut belüfteten Ort, z.B. den Kofferraum, um die Wärme abzuleiten. Befestigen Sie die mitgelieferten Montagefüße und schrauben Sie den Verstärker fest. Vermeiden Sie feuchte oder staubige Orte und achten Sie darauf, keine Leitungen oder Kabel anzubohren.

Welches Zubehör wird für die Bass-Fernbedienung benötigt?

Sie können eine optionale Bass-Fernbedienung, Modell RUX-KNOB oder RUX-KNOB.2 (separat erhältlich), anschließen. Verbinden Sie diese mit der Buchse REMOTE BASS CONTROL des Verstärkers.

BEDIENUNGSANLEITUNG HDA-V90 ALPINE

WARTUNG UND PFLEGE 2

ZUBEHÖR....2

EINBAU 3

ENTFERNEN DER OBEREN ABDECKUNG ....3

ANSCHLÜSSE....4

ANSCHLUSS-CHECKLISTE 7

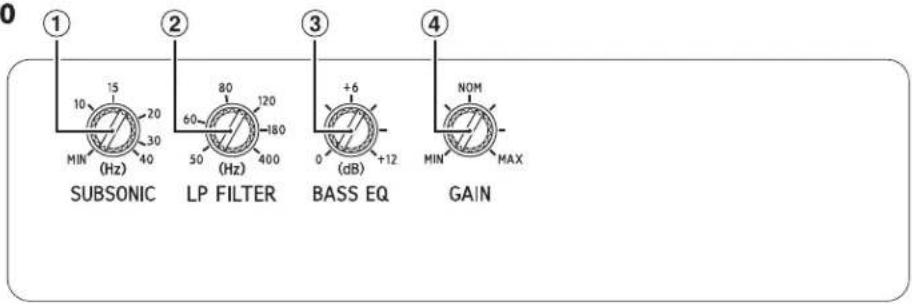

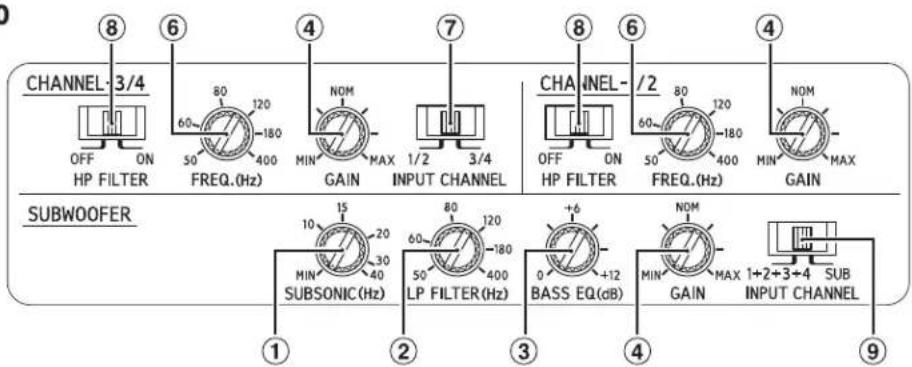

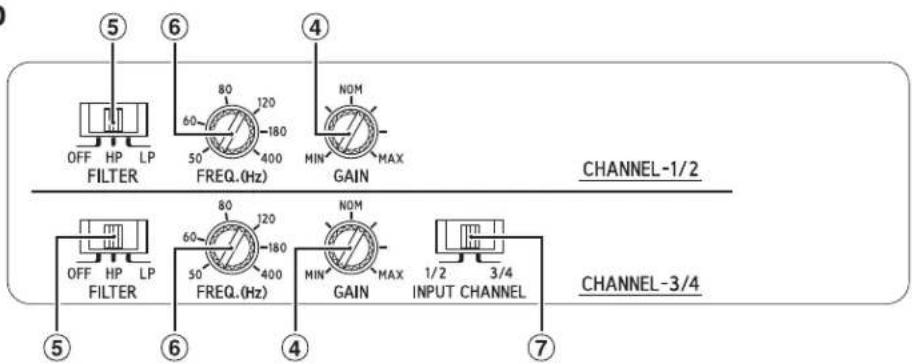

SCHALTEREINSTELLUNG 8

SYSTEMDIAGRAMME....11

TECHNISCHE DATEN 19

WARNUNG

Für eine sichere Verwendung zu beachtende Punkte

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie die Systemkomponenten benutzen. Sie enthalten Anweisungen zur sicheren und effektiven Benutzung dieses Produkts. Alpine übernimmt keine Haftung für Probleme, die sich aus der Nichtbeachtung der Anweisungen in dieser Anleitung ergeben.

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von Notarztwagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen, und es besteht Feuergefahr.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.

DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal usw. verfangen, können zu äußerst gefährlichen Situationen führen.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

KLEINE GEGENSTÄNDE WIE BATTERIEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt, oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.

WARTUNG UND PFLEGE

SERIENNUMMER: ____ EINBAUDATUM: ____ EINGEBAUT VON: ____ GEKAUFT BEI: ____

♦ Nur für Europa

Sollten bei Ihnen Fragen bezüglich unserer Garantiezusage auftauchen, bitten wir Sie, Kontakt mit dem Händler aufzunehmen, bei dem Sie dieses Gerät gekauft haben.

◆ Für Kunden in anderen Ländern

WICHTIGER HINWEIS

Kunden, die das Produkt, dem dieser Hinweis beigelegt ist, erwerben, und diesen Einkauf in einem anderen Land als den Vereinigten Staaten von Amerika oder Kanada tätigen, werden gebeten, sich für Informationen bezüglich der Garantie mit ihrem Händler in Verbindung zu setzen.

ZUBEHÖR

• Blechschraube....4
• Halterungsbein....2
  • Schraube ....8
• Batterieanschluss....1
  • Lautsprecheranschluss HDA-M80....1 HDA-F60....2 HDA-V90....3
• Sechskantschlüssel....1 SATZ

EINBAU

Aufgrund der hohen Ausgangsleistung des HDA-M80/HDA-F60/HDA-V90 wird beim Betreiben des Verstärkers eine beträchtliche Wärme produziert. Aus diesem Grunde sollte der Verstärker so installiert werden, dass eine freie Belüftung und ein ungehinderter Wärmeabzug gewährleistet ist, wie z.B. im Kofferraum. Ihr autorisierter Alpine-Händler nennt Ihnen gern weitere Alternativen zum Einbauort.

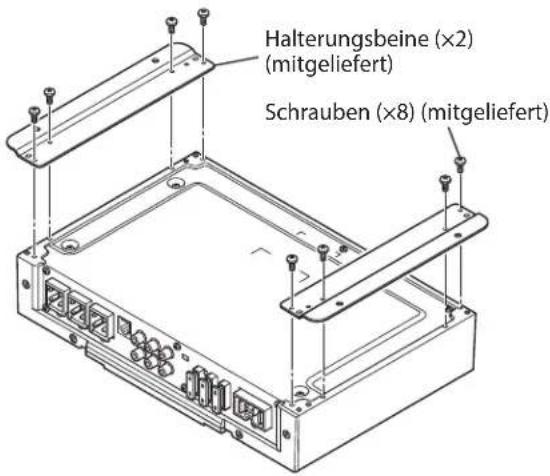

1. Bringen Sie die Halterungsbeine mit 8 Schrauben an der Unterseite des Verstärkers an.

Halterungsbeine (×2) (mitgeliefert) Schrauben (×8) (mitgeliefert)

(Beispiel: HDA-V90)

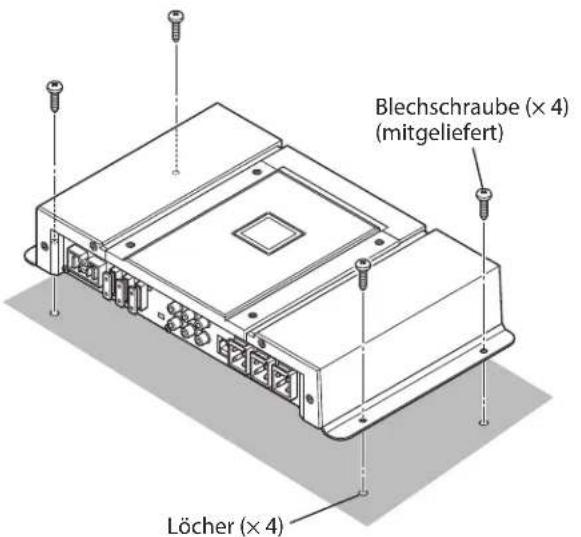

1. Vergewissern Sie sich, dass sich hinter der Oberfläche keine Gegenstände befinden, die durch das Bohren beschädigt werden könnten.
2. Bohren Sie die Schraubenlöcher.
3. Positionieren Sie den HDA-M80/HDA-F60/HDA-V90 über den Schraubenlöchern und sichern Sie das Gerät mit 4 Blechschrauben.

Blechschraube (× 4) (mitgeliefert) Löcher (× 4)

(Beispiel: HDA-V90)

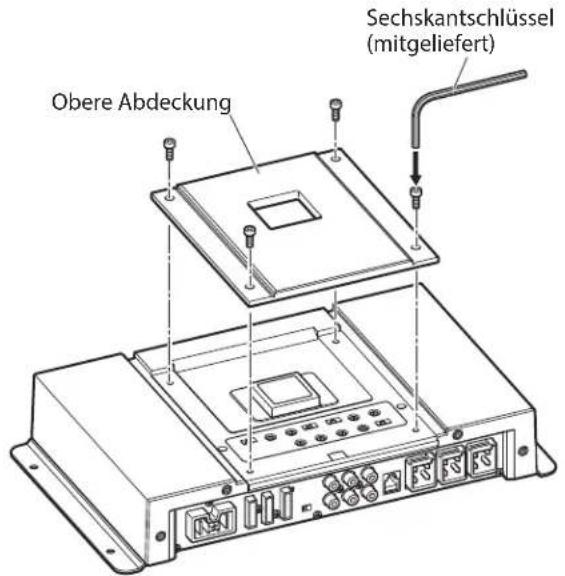

ENTFERNEN DER OBEREN ABDECKUNG

Um das obere innere Feld zu verwenden, entfernen Sie die obere Abdeckung.

Obere Abdeckung Sechskantschlüssel (mitgeliefert)

(Beispiel: HDA-V90)

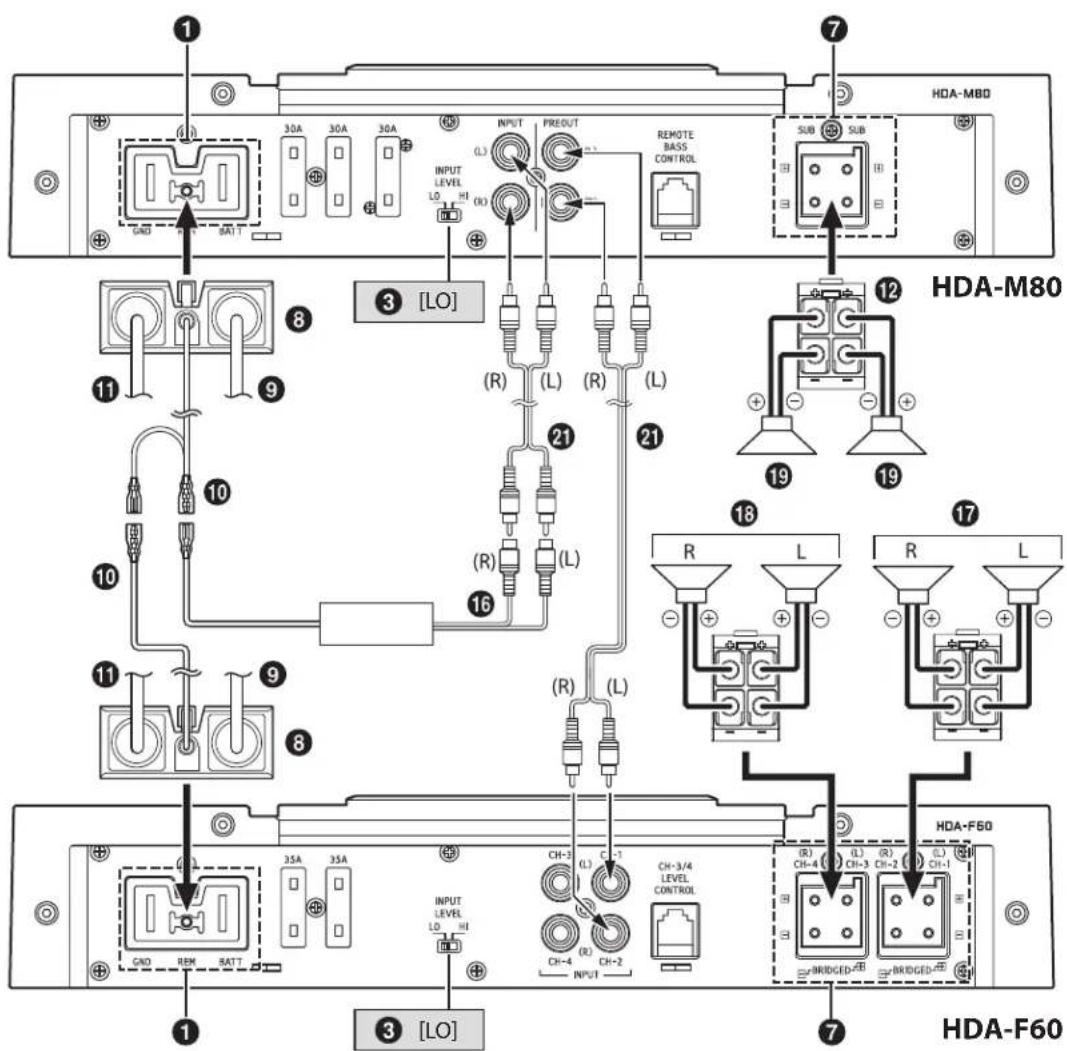

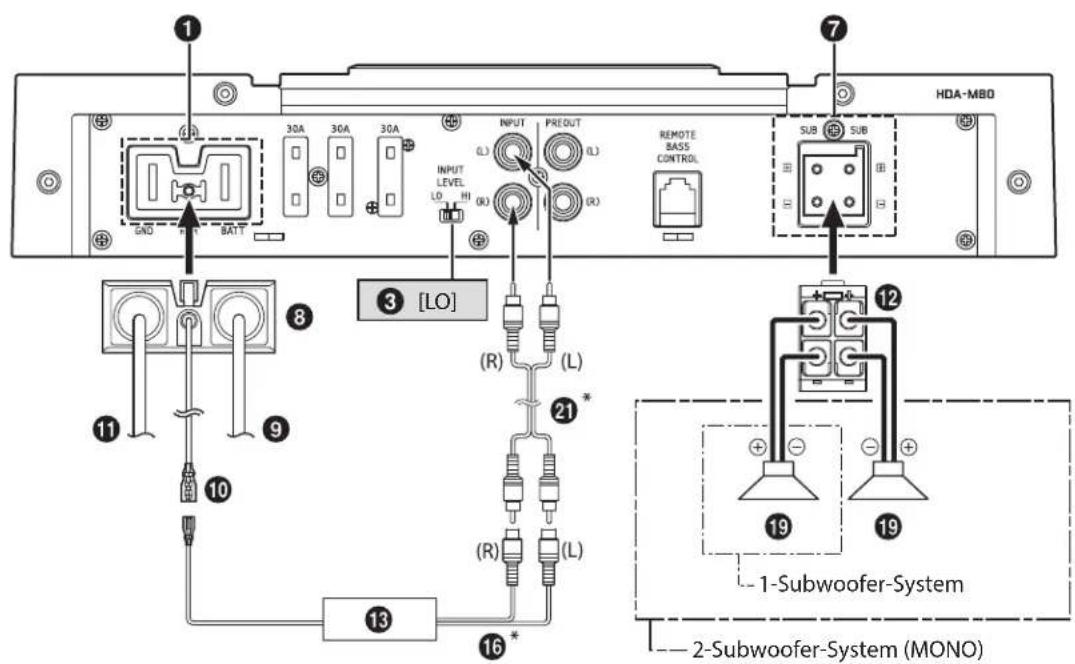

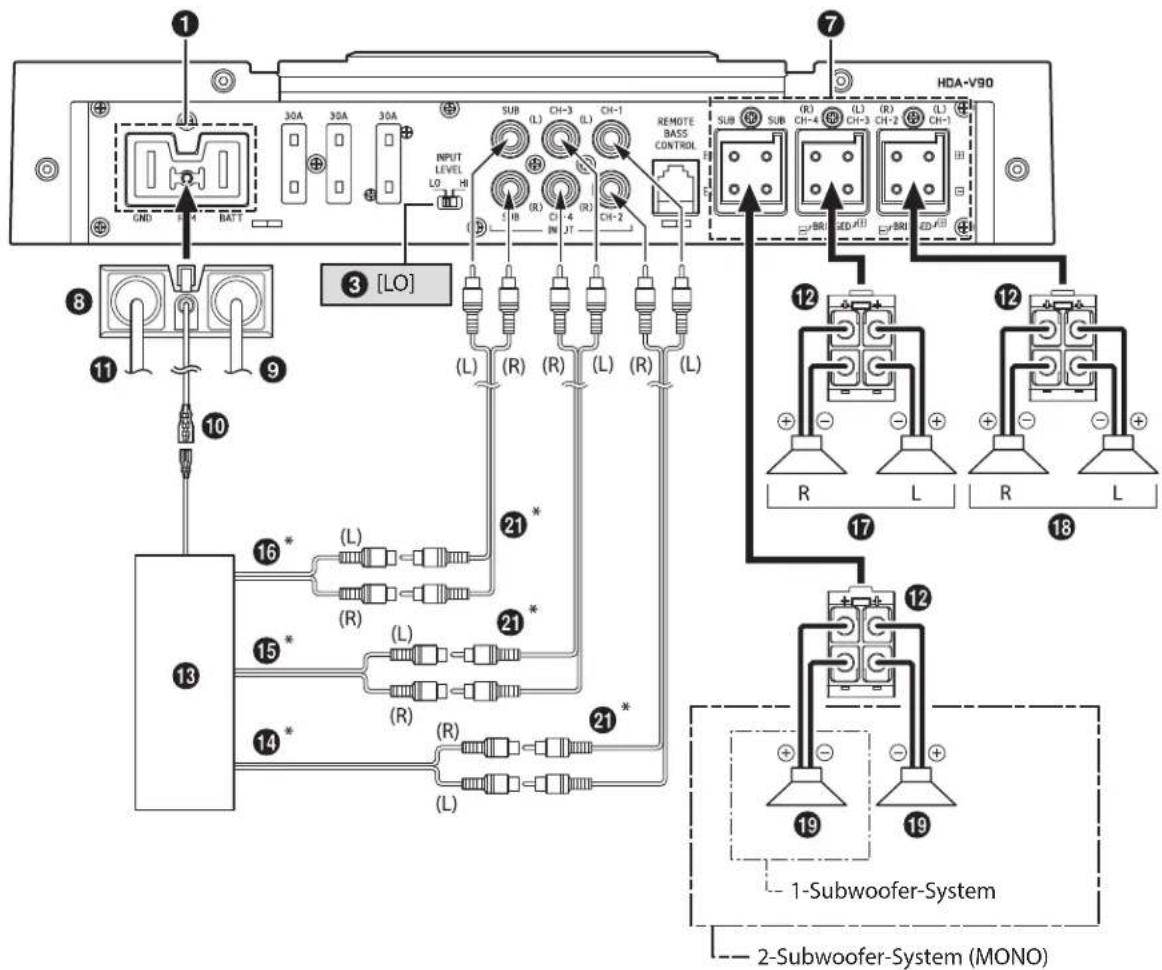

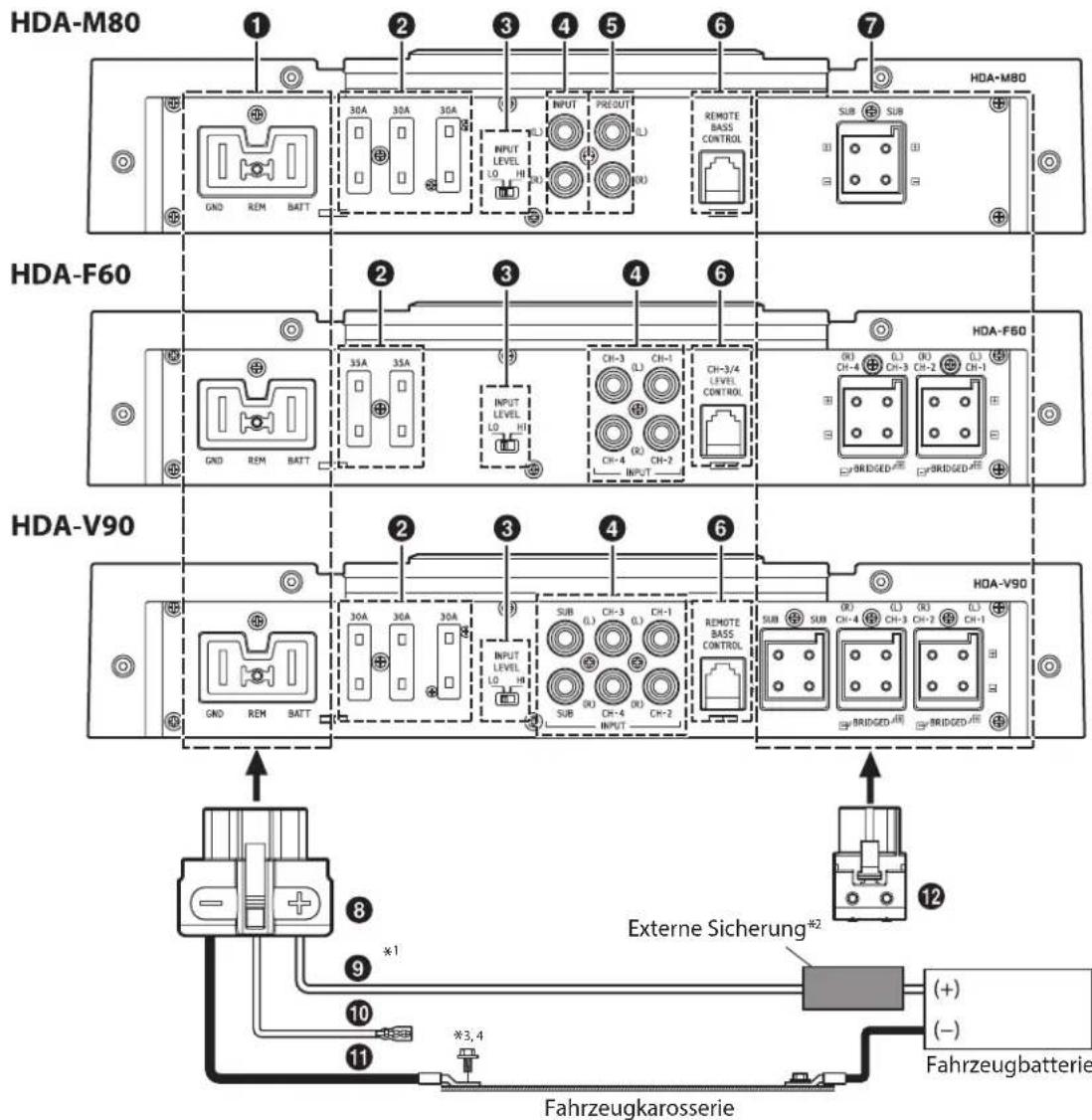

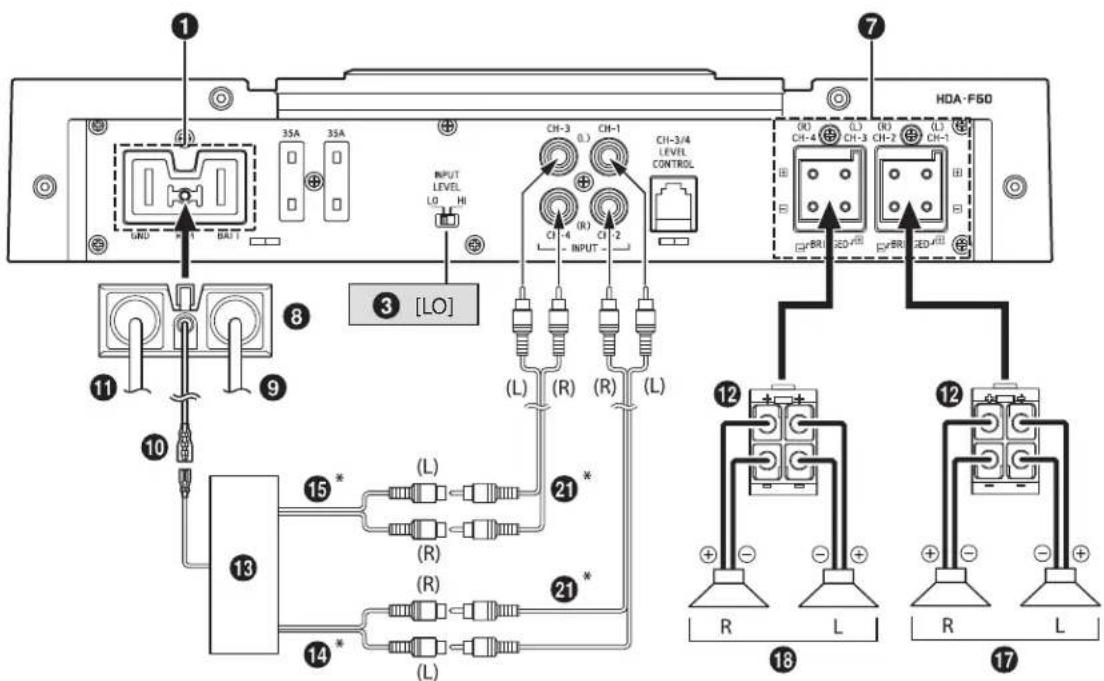

ANSCHLÜSSE

Bevor Sie die Anschlüsse vornehmen, stellen Sie sicher, dass alle Audio-Komponenten ausgeschaltet sind.

HDA-M80 1 2 3 4 5 6 7 HDA-M80 30A 30A 30A INPUT PREOUT REMOTE BASS CONTROL SUB SUB GND REM BATT HDA-F60 2 3 4 6 HDA-F60 35A 35A INPUT LEVEL LO III CH-3 CH-1 CH-3/4 LEVEL CONTROL (R) CH-4 CH-3 CH-2 CH-1 (H) BRIDGED BRIDGED HDA-V90 2 3 4 6 HDA-V90 30A 30A 30A INPUT LEVEL LO III SUB CH-3 CH-1 REMOTE BASS CONTROL SUB SUB (R) CH-4 CH-3 CH-2 CH-1 (H) BRIDGED BRIDGED GND REM BATT HDA-V90 8 9 *1 10 11 *3,4 Externe Sicherung*2 (+) (-) Fahrzeugkarosserie

*1 Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln“ und unter „Vorsicht bei Stromversorgungskabeln“ (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

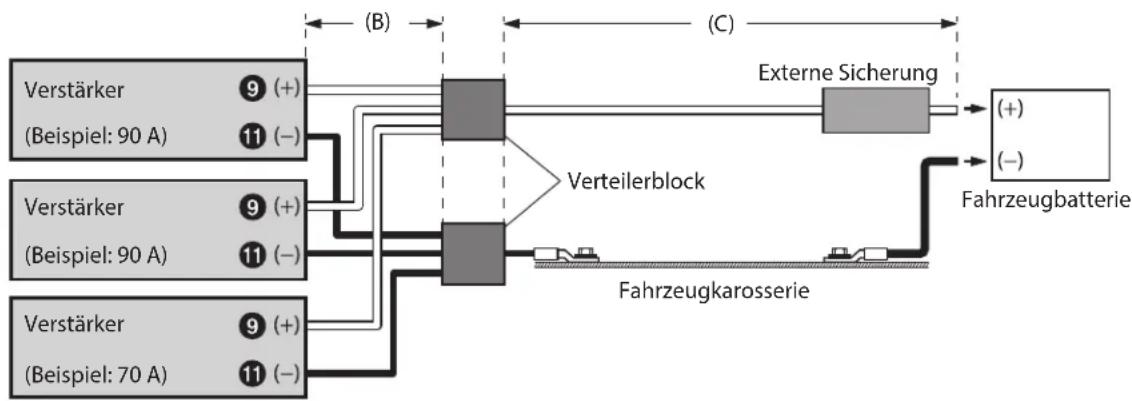

*2 Bringen Sie unbedingt eine externe Sicherung (z. B. Sicherungsblock, Trennschalter) am Batteriekabel an, und zwar möglichst nahe am Pluspol (+) der Batterie. Bringen Sie eine externe Sicherung mit derselben oder einer etwas höheren Kapazität als die Summe der Sicherungskapazitäten am Verstärker an.
Näheres zur Sicherungsstärke dieses Geräts finden Sie unter „Batteriekabel (9)“ (Seite 5).
*3 Verbinden Sie alle Geräte mit demselben Massepunkt und halten Sie die Kabel dabei so kurz wie möglich.
*4 Verwenden Sie eine bereits installierte Schraube, um das Massekabel fest anzuschließen.

Zur Vermeidung von Störeinstreuungen

• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlusskabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einer blanken Metallstelle der Fahrzeugkarosserie an, der eine ausreichend große Kontaktfläche bietet (entfernen Sie Farbe, Verunreinigungen oder Fett, falls nötig).
• Falls Sie einen als Sonderzubehör erhältlichen Geräuschfilter installieren, schließen Sie ihn so weit wie möglich von diesem Gerät entfernt an. Ihr Alpine-Händler führt verschiedene Geräuschfilter. Kontaktieren Sie ihn für weitere Informationen.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Alpine-Händler.

① Stromversorgungsanschluss

② Sicherung

HDA-M80/HDA-V90 30 A x 3

HDA-F60....35 A x 2

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

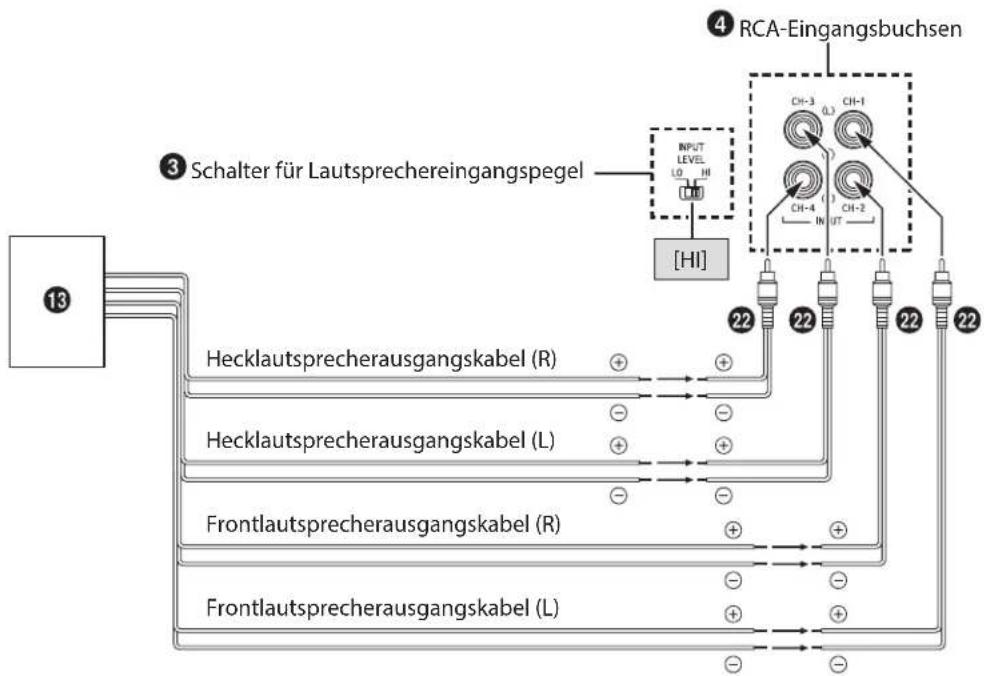

③ Schalter für Lautsprechereingangspegel

Stellen Sie den Schalter gemäß dem Lautsprechereingangsmodus ein.

a) Bei einer

Lautsprechereingangsverbindung mit RCA-Verlängerungskabeln (separat erhältlich) stellen Sie den Schalter auf „LO“.

b) Bei einer

Lautsprechereingangsverbindung mit RCA-Lautsprecheradapterkabeln (separat erhältlich) stellen Sie den Schalter auf „HI“.

④ RCA-Eingangsbuchsen

Verbinden Sie diese Buchsen mittels RCA-Kabeln mit dem RCA-Ausgang Ihres Hauptgerätes. Benutzen Sie für den Anschluss RCA-Verlängerungskabel oder RCA-Lautsprecheradapterkabel (separat erhältlich). Achten Sie auf die richtigen Kanalanschlüsse: links an links und rechts an rechts.

⑤ Vor-Ausgangsbuchsen (nur HDA-M80)

An diesen Buchsen wird ein Signal mit Line-Pegel ausgegeben. Sie bieten einen idealen Ausgang für den Betrieb eines zweiten Subwoofer-Verstärkers. Dieser Ausgang bedient die volle Bandbreite und ist nicht vom Übergang betroffen.

⑥ Bass-Fernbedienung (optional)

Schließen Sie die Bass-Fernbedienung RUX-KNOB oder RUX-KNOB.2 (separat erhältlich) an, um die Einstellung des Ausgangspegels fernzusteuern. Diese Einstellung soll nicht die Einstellung eines angemessenen Verstärkungspegels zwischen Verstärker und Hauptgerät ersetzen.

- Der HDA-F60 unterstützt nur die RUX-KNOB.2.

⑦ Lautsprecherausgänge

8 Batterieanschluss

Nehmen Sie hier die Verbindungen für Batterie-, Ferneinschalt- und Massekabel vor (wie in der Abbildung zu sehen).

Stecken Sie den Stecker in den Anschluss 1.

- Einzelheiten zum Anschließen finden Sie unter „Vorsicht bei Drahtanschlüssen“ (Seite 6).

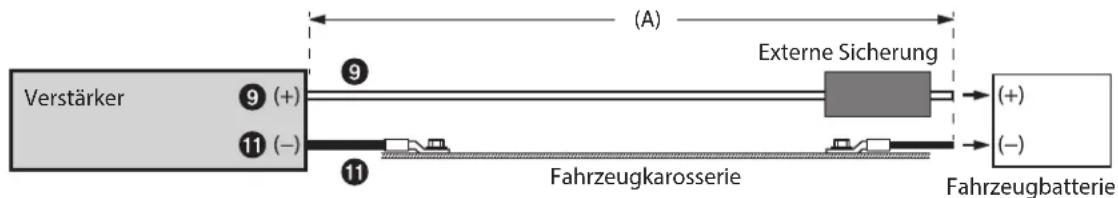

⑨ Batteriekabel (separat erhältlich)

Bringen Sie unbedingt eine externe Sicherung (z. B. Sicherungsblock, Trennschalter) am Batteriekabel an, und zwar möglichst nahe am Pluspol (+) der Batterie. Mit dieser Sicherung wird die Elektronik des Fahrzeugs bei einem Kurzschluss geschützt. In der Auflistung unten finden Sie Angaben zum geeigneten Sicherungswert: HDA-M80/HDA-V90 ....Sicherung mit 90 Ampere HDA-F60....Sicherung mit 70 Ampere

- Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln“ und unter „Vorsicht bei Stromversorgungskabeln“ (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

⑩ Ferneinschaltkabel (separat erhältlich)

Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel (positiv gesteuert, nur (+) 12 V) des Hauptgeräts. Wenn kein Ferneinschaltkabel zur Verfügung steht, finden Sie im Abschnitt „ANSCHLUSS-CHECKLISTE“ auf Seite 7 Informationen zu einer alternativen Methode.

- Wenn Sie die Lautsprecherausgangskabel des Hauptgeräts über ein RCA-Lautsprecheradapterkabel (separat erhältlich) mit diesem Gerät verbinden, brauchen Sie das Ferneinschaltkabel dank der Funktion „FERNBEDIENUNGSERKENNUNG“ dieses Geräts nicht anzuschließen. Allerdings hat die Funktion „FERNBEDIENUNGSERKENNUNG“ bei manchen angeschlossenen Signalquellen keine Wirkung. Schließen Sie das Ferneinschaltkabel in einem solchen Fall an ein Eingangsstromversorgungskabel (Zubehörstrom) an der Zubehörposition ACC an.

⑪ Massekabel (separat erhältlich)

Schließen Sie dieses Kabel an eine saubere, blanke Metallstelle der Fahrzeugkarosserie an. Überprüfen Sie, dass es sich bei dem ausgewählten Punkt tatsächlich um eine echte Masse handelt, indem Sie die Verbindung zwischen dem entsprechenden Punkt und der negativen (–) Klemme der Autobatterie prüfen. Erden Sie alle Audiogeräte an derselben Stelle der Karosserie, um Masseschleifen zu verhindern, und halten Sie die Kabel dabei so kurz wie möglich.

- Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln“ und unter „Vorsicht bei Stromversorgungskabeln“ (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

12 Lautsprecheranschluss

Schließen Sie die Lautsprecherausgangskabel (+)/(-) am Lautsprecheranschluss an. Stecken Sie den Stecker in den Anschluss ⑦.

- Einzelheiten zum Anschließen finden Sie unter „Vorsicht bei Drahtanschlüssen“ (Seite 6). Beachten Sie unbedingt die richtigen Lautsprecherverbindungen und die Polarität hinsichtlich der anderen Lautsprecher im System. Schließen Sie den positiven Ausgang an den positiven Lautsprecheranschluss und den negativen an den negativen an.

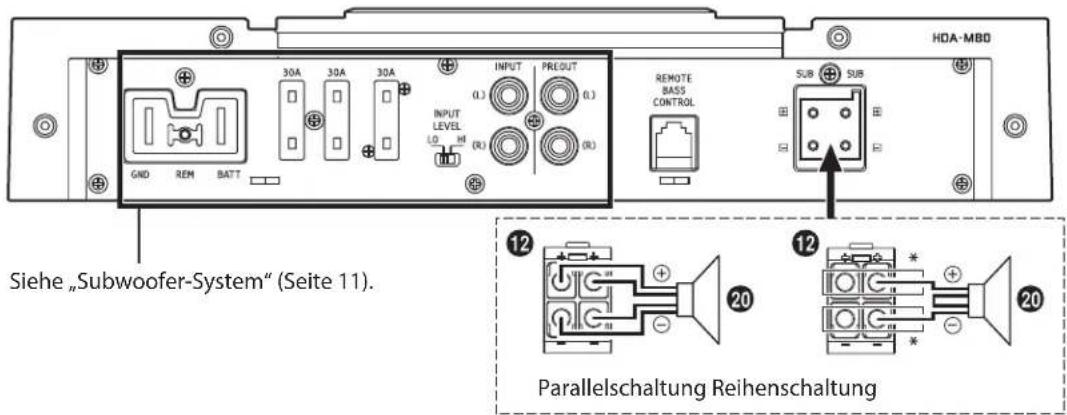

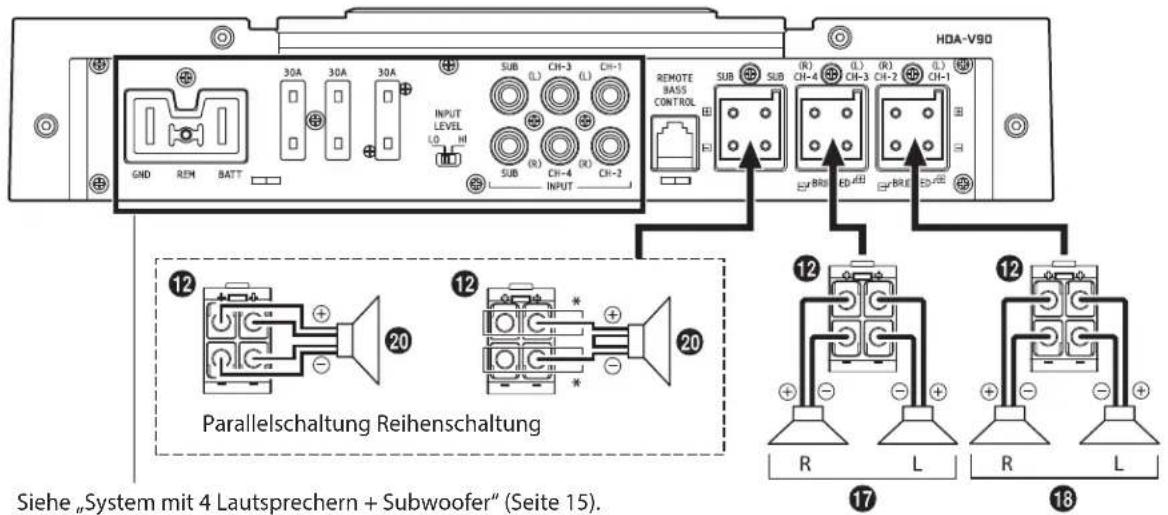

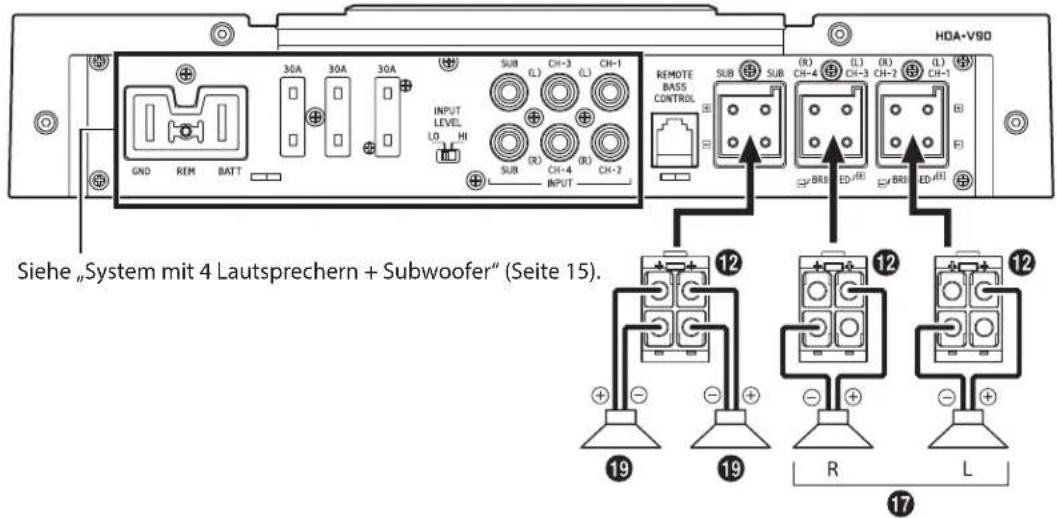

Informationen zu Subwoofer-Ein-/-Ausgängen (nur HDA-M80/HDA-V90)

• Der Eingang ist stereo, aber die Ausgabe erfolgt monaural.
• Bei manchen Installationen wird mit einer Umkehrung der Subwoofer-Polarität (Tauschen der positiven und negativen Verbindungen zum Subwoofer) eine optimale Bassleistung erzielt.

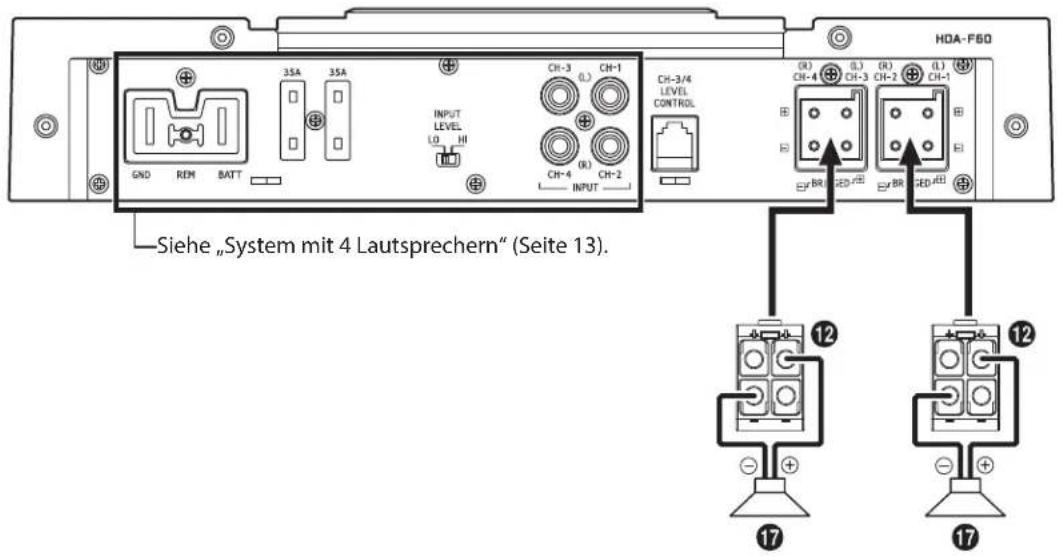

Hinweis zu gebrückten Anschlüssen

Schließen Sie im Überbrückungsmodus die linke positive Klemme an die positive Klemme des Lautsprechers und die rechte negative Klemme an die negative Klemme des Lautsprechers an. Verbinden Sie nicht den linken und rechten Kanal über ein gemeinsames Verbindungskabel mit den (–)-Lautsprecheranschlüssen.

HINWEIS:

- Schließen Sie auf keinen Fall den (-)-Lautsprecheranschluss an die Fahrzeugkarosserie an.

Vorsicht bei Drahtanschlüssen

Verwenden Sie die mitgelieferten Schrauben, um den Anschluss zu vereinfachen, wenn Sie Kabel von Drittanbietern verwenden (Stromversorgungskabel). Beachten Sie sich für das richtige Verfahren die unten stehende Beschreibung. Wenden Sie sich an Ihren Händler, wenn Sie Zweifel bezüglich des Anschlusses haben.

1. Prüfen Sie den Leitungsquerschnitt.

2. Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln“ und unter „Vorsicht bei Stromversorgungskabeln“ (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

3. Wenn Ihnen der Leitungsquerschnitt unbekannt ist, fragen Sie bitte Ihren Händler.

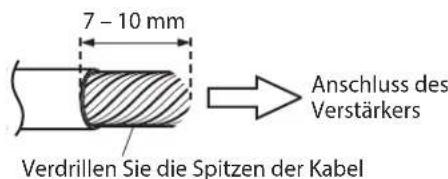

4. Entfernen Sie 7 – 10 mm der Isolation von den Enden der Kabel.

7 - 10 mm Verdrillen Sie die Spitzen der Kabel Anschluss des Verstärkers

HINWEISE:

• Ist die Länge des freigelegten Drahtes zu kurz, wird ein schlechter Anschluss die Folge sein, was eine Betriebsstörung oder Tonunterbrechung verursachen kann.

• Ist andererseits die Länge zu lang, kann ein elektrischer Kurzschluss die Folge sein.

• Ziehen Sie die Sechskantschraube mit dem Sechskantschlüssel (groß oder klein) (mitgeliefert) an, um das Kabel sicher zu befestigen.

Bevor dieser Anschluss durchgeführt wird, benutzen Sie isolierenden Schrumpfschlauch, um freigelegten Draht, der über den Anschluss herausragt, abzudecken.

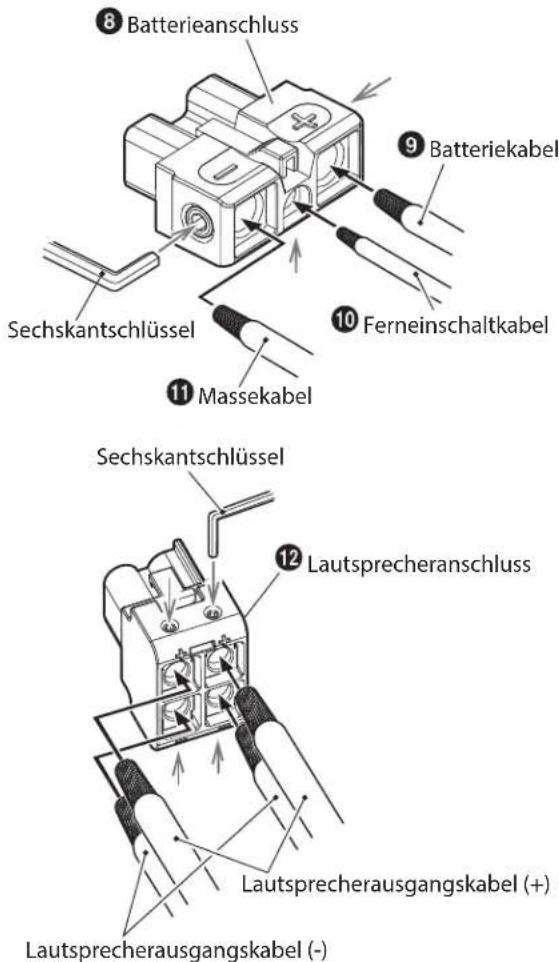

⑧ Batterieanschluss ⑨ Batteriekabel ⑩ Ferneinschaltkabel ⑪ Massekabel Sechskantschlüssel Sechskantschlüssel ⑫ Lautsprecheranschluss Lautsprecherausgangskabel (+) Lautsprecherausgangskabel (-)

HINWEISE:

• Verwenden Sie unbedingt die am Batterie- oder Lautsprecheranschluss angebrachte Sechskantschraube.
• Schließen Sie zur Sicherheit die Batteriekabel immer zum Schluss an.
• Um die Trennung der Kabel oder das Herunterfallen des Gerätes zu verhindern, benutzen Sie nicht die Verkabelung, um das Gerät zu tragen.

ANSCHLUSS-CHECKLISTE

Bitte überprüfen Sie Ihr Hauptgerät auf die nachfolgend aufgeführten Bedingungen:

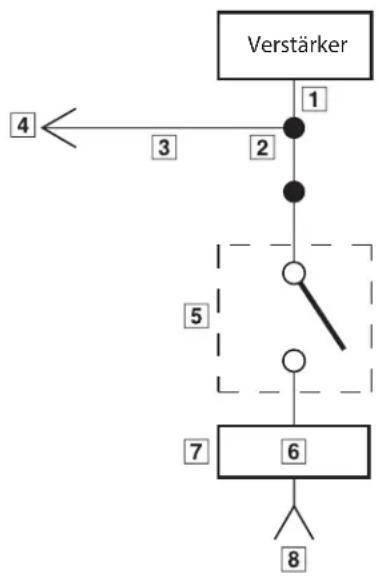

Ferneinschaltkabel

a. Das Hauptgerät besitzt weder ein Ferneinschaltnoch ein Motorantennenkabel.
b. Das Motorantennenkabel des Hauptgeräts ist nur bei eingeschaltetem Radio aktiv (im Kassetten- oder CD-Modus ausgeschaltet).
c. Das Motorantennenkabel des Hauptgeräts ist ein (+) 5-V-Ausgang (Logical Level), ist negativ gesteuert (Masse) oder unterstützt bei Anschluss an weitere Geräte zusätzlich zur Motorantenne des Fahrzeugs keine (+) 12 V.

Wenn eine der oben genannten Bedingungen zutrifft, müssen Sie das Ferneinschaltkabel des HDA-M80/HDA-F60/HDA-V90 an eine geschaltete Stromquelle (Zündung) des Fahrzeugs anschließen. Bringen Sie unbedingt möglichst nahe an dieser Verzweigung eine 3-A-Sicherung an. Bei dieser Anschlussmethode ist der HDA-M80/HDA-F60/HDA-V90 so lange eingeschaltet, wie die Zündung des Fahrzeugs eingeschaltet ist.

Ist dies nicht erwünscht, kann ein SPST-Schalter (Single Pole, Single Throw) zusätzlich zur oben erwähnten 3-A-Sicherung inline am Einschaltkabel des HDA-M80/HDA-F60/HDA-V90 angebracht werden. Mit diesem Schalter wird der HDA-M80/HDA-F60/HDA-V90 dann eingeschaltet (und ausgeschaltet). Der Schalter muss daher so angebracht werden, dass der Fahrer ihn betätigen kann. Stellen Sie sicher, dass der Schalter ausgeschaltet wird, wenn der Motor des Fahrzeugs nicht läuft. Andernfalls bleibt der Verstärker eingeschaltet und entzieht der Batterie Strom.

1 Blauweißes Kabel
2 Motorantenne
3 Ferneinschaltkabel
4 Zu den Ferneinschaltkabeln der anderen Komponenten von Alpine
5 SPST-Schalter (optional)
6 Sicherung (3-A)
7 So nah wie möglich an der Zündung
8 Zündung

SCHALTEREINSTELLUNG

• Bevor Sie einen Wählschalter betätigen, schalten Sie das Gerät aus und setzen Sie einen kleinen Schraubenzieher o. Ä. senkrecht zum Schalter an.
• Um das obere innere Feld zu verwenden, entfernen Sie die obere Abdeckung. Informationen finden Sie unter „ENTFERNEN DER OBEREN ABDECKUNG“ (Seite 3).

HDA-M80

0 ① 15 20 MIN (Hz) 2 30 40 ② 60 80 120 50 (Hz) -180 400 ③ +6 0 (dB) +12 GAIN NOM MIN MAX

HDA-F60

HDA-V90

CHANNEL-3/4 OFF ON HP FILTER FREQ.(Hz) 60 120 50 400 80 NOM MIN MAX 7 INPUT CHANNEL 1/2 3/4 CHANNEL-/2 OFF ON HP FILTER FREQ.(Hz) 60 120 50 400 80 NOM MIN MAX GAIN SUBWOOFER 15 10 20 MIN 30 SUBSONIC(Hz) 60 120 50 400 80 +6 0 +12 BASS EQ(dB) NOM MIN MAX 1+2+3+4 SUB INPUT CHANNEL 9

① Subsonic-Filter (nur HDA-M80/HDA-V90)

Der Subsonic-Filter entfernt besonders tiefe Frequenzen aus dem Eingangssignal, bevor dieses verstärkt wird.

Dafür gibt es mehrere gute Gründe:

– Zum Schutz von Lautsprechern, die zu klein sind oder keine besonders tiefen Frequenzen reproduzieren können.
– Zum Minimieren der Leistungsverschwendung für die Reproduktion von nicht hörbaren Tönen.
– Zum Schutz von Subwoofern in belüfteten Gehäusen vor übermäßiger Beanspruchung unter der Abstimmfrequenz.

② Einstellknopf für Übergangsfrequenz (LP FILTER) (nur HDA-M80/HDA-V90)

Mit diesem Knopf können Sie die Übergangsfrequenz auf einen Wert zwischen 50 und 400 Hz einstellen.

③ Einstellknopf für Bass-EQ (nur HDA-M80/HDA-V90)

Verstärken Sie die 50-Hz-Bässe um bis zu +12 dB, um das Ansprechverhalten der Bässe zu verbessern.

④ Einstellregler für Eingangsverstärkung

Stellen Sie die Eingangsverstärkung des HDA-M80/HDA-F60/HDA-V90 auf die Minimalposition. Erhöhen Sie bei der Verwendung einer dynamischen CD als Quelle die Lautstärke des Radios, bis die Ausgabe verzerrt ist. Reduzieren Sie anschließend die Lautstärke um einen Schritt (oder bis die Ausgabe nicht länger verzerrt ist). Erhöhen Sie nun die Leistungsverstärkung des Verstärkers, bis die Tonausgabe der Lautsprecher verzerrt ist. Reduzieren Sie die Leistungsverstärkung leicht, so dass die Tonausgabe nicht länger verzerrt ist, damit Sie eine optimale Einstellung der Leistungsverstärkung erzielen.

⑤ Wahlschalter für Frequenzweiche (nur HDA-F60)

a) Stellen Sie den Schalter auf „OFF“, wenn mit dem Verstärker Breitbandlautsprecher angesteuert werden oder wenn eine externe elektronische Frequenzweiche verwendet wird. Die volle Frequenzbandbreite wird ohne Dämpfung hoher oder niedriger Frequenzen an die Lautsprecher ausgegeben.

b) Auf „HP“ stellen, wenn die Endstufe für ein Hochtöner/Mitteltöner-System verwendet wird. Die Frequenzen unter dem Übergangspunkt werden mit 12 dB/Oktave gedämpft.

HINWEIS:

- In diesem Fall wird der maximale Bass-EQ-Verstärkungspegel verringert.

c) Auf „LP“ stellen, wenn die Endstufe für einen Subwoofer verwendet wird. Die Frequenzen über dem Übergangspunkt werden mit 12 dB/Oktave gedämpft.

⑥ Einstellknopf für Übergangsfrequenz (nur HDA-F60/HDA-V90)

Mit diesem Knopf können Sie die Übergangsfrequenz auf einen Wert zwischen 50 und 400 Hz einstellen.

⑦ Eingangskanalwählschalter (CHANNEL-3/4) (nur HDA-F60/HDA-V90)

a) Mit diesem Schalter können Sie den 2-Kanal- oder 4-Kanal-Eingangsmodus auswählen. Wenn Sie den Schalter auf „1/2“ stellen, wird das Signal von CH-1/2 kopiert und an CH-3/4 übertragen und Sie brauchen keine Y-Adapter.

b) Wenn Sie den Schalter auf „3/4“ stellen, bleiben die beiden Eingänge CH-1/2 und CH-3/4 getrennt voneinander. Für diesen Modus ist eine 4-kanalige Signalquelle erforderlich.

⑧ Wählschalter für Frequenzweiche (nur HDA-V90)

a) Stellen Sie den Schalter auf „OFF“, wenn mit dem Verstärker Breitbandlautsprecher angesteuert werden oder wenn eine externe elektronische Frequenzweiche verwendet wird. Die volle Frequenzbandbreite wird ohne Dämpfung hoher oder niedriger Frequenzen an die Lautsprecher ausgegeben.

b) Stellen Sie den Schalter auf „ON“, wenn die Endstufe für ein Hochtöner/Mitteltöner-System verwendet wird. Die Frequenzen unter dem Übergangspunkt werden mit 12 dB/Oktave gedämpft.

HINWEIS:

- In diesem Fall wird der maximale Bass-EQ-Verstärkungspegel verringert.

⑨ Eingangskanalwählschalter (SUBWOOFER) (nur HDA-V90)

a) Wenn dieser Schalter auf der Position „1+2+3+4“ steht, werden alle Signale gemischt über den Subwoofer ausgegeben. Mit dieser Einstellung werden Signale an den Subwoofer-Kanal geleitet, wenn nur ein 4-Kanal-Eingang zur Verfügung steht.

b) Wenn dieser Schalter auf „SUB“ gestellt wird, werden die an SUB eingehenden Signale an den Subwoofer des HDA-V90 weitergeleitet.

Hinweis zur Betriebsanzeige

Betriebsanzeige

Leuchtet, wenn die Stromzufuhr eingeschaltet ist.

Leuchtet nicht, wenn die Stromzufuhr ausgeschaltet ist.

Anzeigefarbe Status Abhilfe
Blau Schaltkreis des Verstärkers arbeitet normal.
Rot (blinkt)	Die Betriebstemperatur ist hoch.	Reduzieren Sie die Lautstärke des Hauptgeräts (Eingangssignal).Bringen Sie die Temperatur in der Fahrgastzelle bzw. im Kofferraum auf einen normalen Wert.Die Anzeige leuchtet danach blau.
Rot Störung in der	Verstärkerschaltung.Es ist ein Kurzschluss aufgetreten oder der Versorgungsstrom ist zu stark.	Schalten Sie die Stromversorgung aus und beseitigen Sie die Störung.Schalten Sie das Gerät dann wieder ein und vergewissern Sie sich, dass die Anzeige wieder blau leuchtet.Sollte sie weiterhin rot leuchten, schalten Sie das Gerät aus und wenden sich an Ihren Fachhändler.
	Die Betriebstemperatur ist zu hoch.	Senken Sie die Temperatur im Inneren des Fahrzeugs auf ein normales Niveau.Die Anzeige leuchtet danach blau.
	Zu hoheVersorgungsspannung.	Bringen Sie die Versorgungsspannung auf einen normalen Wert.Die Anzeige leuchtet danach blau.

SYSTEMDIAGRAMME

Überprüfen Sie vor dem Herstellen von Anschlüssen die Gesamtsumme der Impedanz der an das Gerät angeschlossenen Lautsprecher. Wenden Sie sich bei Fragen an den nächsten Alpine-Händler.

Grundlegendes Anschlussdiagramm für den HDA-M80

13 Hauptgerät usw.
14 Ausgang vorne
15 Ausgang hinten
16 Subwooferausgang
17 Frontlautsprecher
18 Hecklautsprecher

19 Subwoofer
20 Subwoofer mit Doppelschwingspule
21 RCA-Verlängerungskabel (separat erhältlich)
22 RCA-Lautsprecheradapterkabel (separat erhältlich)
23 Y-Adapter (separat erhältlich)

Subwoofer-System

HDA-M80 ① ⑦ 30A 30A 30A GND BATT INPUT PREDUT R(L) R(R) REMOTE BASS CONTROL SUB SUB ③ [LO] ⑧ ⑩ ⑪ ⑨ ⑬ ⑲ ⑳ ⑮ ⑰ ⑱ ⑲* (21)* (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21) (21)

* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine RCA-Verlängerungskabel (21) verwendet werden können, können Sie das RCA-Lautsprecheradapterkabel (22) (separat erhältlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter „Hinweis zum Anschluss an das System mit Lautsprechereingangspegel“ (Seite 17).

System mit Subwoofer mit Doppelschwingspule

HDA-MBO 30A 30A 30A INPUT PREOUT OUTPUT LEVEL (1) (2) REMOTE BASS CONTROL SUB SUB GND REM BATT Siehe „Subwoofer-System“ (Seite 11). 12 20 12 Parallelschaltung Reihenschaltung 20

* Im Fall einer Reihenschaltung kann der Zuleitungsdraht des Subwoofers mit Doppelschwingspule (10) an einen der Anschlüsse (+)/(-) am Lautsprecheranschluss (12) angeschlossen werden.

System mit mehreren Monoverstärkern (Anschlussbeispiel mit HDA-F60)

HDA-M80 1 7 3 [LO] 12 HDA-M80 11 9 10 21 19 19 18 R L R L 17 11 8 (R) (L) (R) (L) (R) (L) (R) (L) CH-3 (L) CH-1 CH-3/4 LEVEL CONTROL CH-4 (R) CH-2 INPUT CH-4 REM SATT GND GAI T HDA-F60 1 3 [LO] 7 HDA-F60

• Einzelheiten zum Eingangskanalwählschalter (⑦) des HDA-F60 finden Sie unter „Grundlegendes Anschlussdiagramm für den HDA-F60“ (Seite 13).

Grundlegendes Anschlussdiagramm für den HDA-F60

13 Hauptgerät usw.
14 Ausgang vorne
15 Ausgang hinten
16 Subwooferausgang
17 Frontlautsprecher
18 Hecklautsprecher

19 Subwoofer
20 Subwoofer mit Doppelschwingspule
21 RCA-Verlängerungskabel (separat erhältlich)
22 RCA-Lautsprecheradapterkabel (separat erhältlich)
23 Y-Adapter (separat erhältlich)

Stellen Sie beim HDA-F60 den Eingangskanalwählschalter (⑦) je nach der Anzahl der Kanäle am Lautsprechereingang ein.

	4-Kanal-Eingang:1415nal-Eingang:		14
7	INPUT CHANNEL	INPUT CHANNEL

System mit 4 Lautsprechern

* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine RCA-Verlängerungskabel (21) verwendet werden können, können Sie das RCA-Lautsprecheradapterkabel (22) (separat erhältlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter „Hinweis zum Anschluss an das System mit Lautsprechereingangspegel“ (Seite 17).

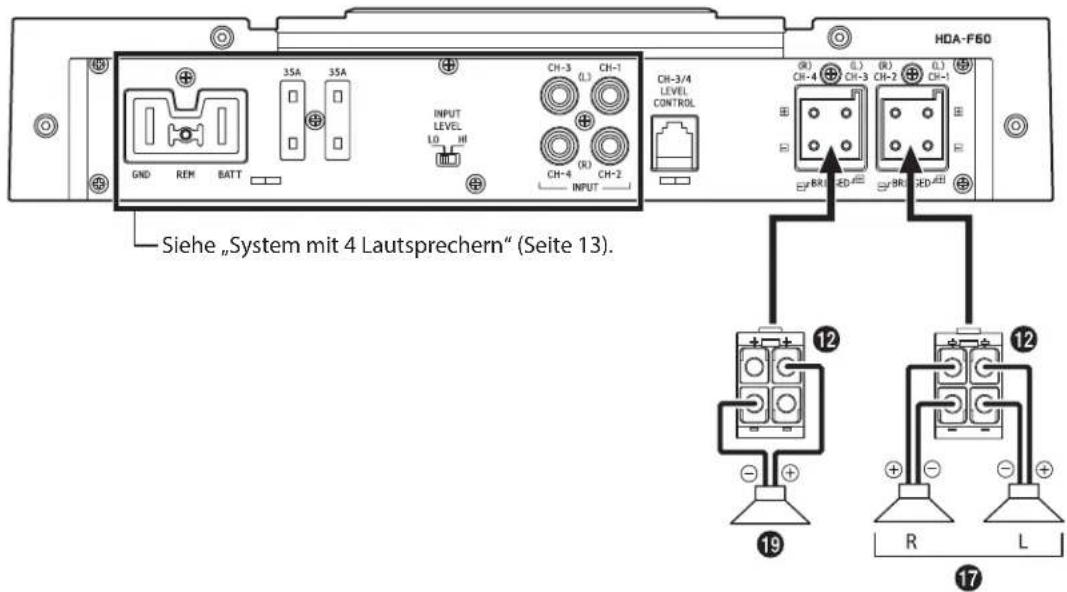

System mit 2 Lautsprechern + 1 Subwoofer (gebrückte Anschlüsse)

HDA-F60 Siehe „System mit 4 Lautsprechern“ (Seite 13). CH-3 CH-1 CH-4 CH-2 CH-3/4 LEVEL CONTROL GND REM BATT R L0 HI CH-4 CH-2 (R) BRD (R) CH-3 CH-2 (R) CH-4 CH-3 (R) CH-2 CH-1 19 R L 17

System mit 2 Lautsprechern (gebrückte Anschlüsse)

Sieve „System mit 4 Lautsprechern" (Seite 13).

Grundlegendes Anschlussdiagramm für den HDA-V90

13 Hauptgerät usw.
14 Ausgang vorne
15 Ausgang hinten
16 Subwooferausgang
17 Frontlautsprecher
18 Hecklautsprecher

19 Subwoofer
20 Subwoofer mit Doppelschwingspule
21 RCA-Verlängerungskabel (separat erhältlich)
22 RCA-Lautsprecheradapterkabel (separat erhältlich)
23 Y-Adapter (separat erhältlich)

Stellen Sie beim HDA-V90 den Eingangskanalwählschalter (⑦)/(⑨) je nach der Anzahl der Kanäle am Lautsprechereingang ein.

	5-Kanal-Eingang:14-15-16-Eingang:2-Kanal-Eing.14g15		14
7	[3/4] [1/2]INPUT CHANNEL		1/2 3/4INPUT CHANNEL
9	[SUB]1+2+3+4 SUBINPUT CHANNEL	[1+2+3+4]1+2+3+4 SUBINPUT CHANNEL

System mit 4 Lautsprechern + Subwoofer

GND BATT 30A 30A 30A INPUT LEVEL LO HI SUB L CH-3 L CH-1 R R IN JT CH-2 REMOTE BASS CONTROL HDA-V90 8 11 9 10 13 16* (L) (R) (R) (R) (R) (R) (R) 21* 21* 21* 14* (R) (R) (R) (R) (R) 21* (16) (15) (14) (13) 12 R L 17 12 R L 19 12 19 1-Subwoofer-System 2-Subwoofer-System (MONO)

* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine RCA-Verlängerungskabel (21) verwendet werden können, können Sie das RCA-Lautsprecheradapterkabel (22) (separat erhältlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter „Hinweis zum Anschluss an das System mit Lautsprechereingangspegel“ (Seite 17).

System mit 4 Lautsprechern + Subwoofer mit Doppelschwingspule

HDA-V90 GND REM BATT 30A 30A 30A INPUT LEVEL LO HI SUB CH-3 CH-1 SUB CH-4 CH-2 INPUT REMOTE BASS CONTROL SUB SUB (R) CH-4 CH-3 CH-2 CH-1 BRB ED,ED BRE ED,ED Parallelschaltung Reihenschaltung 12 12 12 R L R L Siehe „System mit 4 Lautsprechern + Subwoofer" (Seite 15).

* Im Fall einer Reihenschaltung kann der Zuleitungsdraht des Subwoofers mit Doppelschwingspule (20) an einen der Anschlüsse (+)/(-) am Lautsprecheranschluss (12) angeschlossen werden.

System mit 2 Lautsprechern + 2 Subwoofern (MONO) (gebrückte Anschlüsse)

HDA-V50 GND REM BATT 30A 30A 30A SUB CH-3 CH-1 INPUT LEVEL LD HI SUB (L) (L) SUB (R) (R) INPUT CH-4 CH-2 REMOTE BASS CONTROL (R) (L) (R) (L) CH-4 CH-3 CH-2 CH-1 BRIB ED-(E) BRIB ED-(E) Siehe „System mit 4 Lautsprechern + Subwoofer“ (Seite 15). 19 19 R 17

■ Hinweis zum Anschluss an das System mit Lautsprechereingangspegel

Beim Anschluss über ein RCA-Lautsprecheradapterkabel (22) (separat erhältlich) stellen Sie den Schalter für Lautsprechereingangspegel (3) auf „HI“.

Beispiel: HDA-F60

• Verwechseln Sie nicht das Lautsprecherausgangskabel am an dieses Gerät angeschlossenen Hauptgerät. Frontlautsprecherausgang (L)/(R) an CH1/CH2, Hecklautsprecherausgang (L)/(R) an CH3/CH4
• Zum Einrichten des Systems mit Lautsprechereingangspegel brauchen Sie das Ferneinschaltkabel dank der Funktion „FERNBEDIENUNGSERKENNUNG“ dieses Produkts nicht anzuschließen. Allerdings hat die Funktion „FERNBEDIENUNGSERKENNUNG“ bei manchen angeschlossenen Signalquellen keine Wirkung. Schließen Sie das Ferneinschaltkabel in einem solchen Fall an ein Eingangsstromversorgungskabel (Zubehörstrom) an der Zubehörposition ACC an.

■ Wichtige Tipps zur Brückung eines Verstärkers

Der Ausgabeton ist zu leise, wenn nur ein Kanaleingang verwendet wird. Der Y-Adapter ist nicht erforderlich, wenn beide Eingänge des Brückenverstärkers über einen Stereo-/Mono-Line-Ausgang angesteuert werden.

Ordnungsgemäßer Anschluss

13 Ein Signal Ein Signal 21 CH-3 (L) CH-1 CH-4 (R) CH-2 INPUT 23

Nicht ordnungsgemäßer Anschluss

13 21 CH-3 CH-1 (0) CH-4 (K) CH-2 INPUT

■ Vorsicht bei Stromversorgungskabeln

Wählen Sie den Leitungsquerschnitt je nach der Gesamtsicherungsstärke des einzubauenden Verstärkers und der Leitungslänge aus.

Den geeigneten Leitungsquerschnitt können Sie dem mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln“ und dem folgenden Anschlussbeispiel entnehmen.

Anschlussbeispiel bei Einbau eines Verstärkers

• Wenn die Leitungslänge zwischen Verstärker und Fahrzeugbatterie 5 m beträgt Leitungsquerschnitt für (A): 21 mm ^2
• Stärke der externen Sicherung: größer oder gleich der Stärke der Verstärkersicherung HDA-M80/HDA-V90: größer oder gleich 90 A HDA-F60: größer oder gleich 70 A

Anschlussbeispiel bei Einbau von zwei Verstärkern mit einer Sicherungsstärke von 90 A und einem Verstärker mit 70 A

• Wenn die Leitungslänge zwischen den einzelnen Verstärkern und dem Verteilerblock 1 m beträgt Leitungsquerschnitt für (B): 21 mm ^2 (oder 8 mm ^2 )
• Wenn die Leitungslänge zwischen Verteilerblock und Fahrzeugbatterie 4 m beträgt Leitungsquerschnitt für (C): 53 mm ^2
• Stärke der externen Sicherung: größer oder gleich der Gesamtstärke der Sicherungen der eingebauten Verstärker

90 A + 90 A + 70 A = größer oder gleich 250 A

HINWEIS:

- Wenn die Stromversorgungs- und Massekabel über 1 m lang sind oder wenn Sie mehr als einen Verstärker anschließen, sollten Sie einen Verteilerblock verwenden.

TECHNISCHE DATEN

HDA-M80

Leistung
Ausgangsleistung	Pro Kanal, Ref.: 4 Ω, 14,4 V 500 W RMS x 1
	Pro Kanal, Ref.: 2 Ω, 14,4 V 800 W RMS x 1
THD+N	Ref.: 10 W an 4 Ω ≤0,02%
	Ref.: Nennleistung an 4 Ω ≤0,07%
Signal-Rauschabstand	IHF A-wtd + AES-17Ref.: 1 W an 4 Ω	>83 dB
	IHF A-wtd + AES-17Ref.: Nennleistung an 4 Ω	>107 dB
Frequenzgang	+0/-3 dB, Ref.: 1 W an 4 Ω 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W an 4 Ω 10 Hz - 300 Hz
Dämpfungsfaktor Ref.: 10 W an 4 Ω bei 100 Hz >1.500
Kontrolle
Eingangsempfindlichkeit	RCA-EingangRef.: Nennleistung an 4 Ω	Hi: 0,4 - 10 VLo: 0,1 - 4,0 V
Frequenzweiche	Variabler HPF/LPF	LPF: 50 Hz - 400 Hz(-24 dB/Okt.)
	Variabler Subsonic	8 Hz - 40 Hz(-24 dB/Okt.)
Equalizer Bass-EQ (fc=50 Hz)		0 bis +12 dB(Variabel)
Fernsignalpegel* Lineare Dämpfung 0 bis -20 dB
Allgemeines
Eingangsimpedanz >10 kΩ
Vorverstärkerausgang CH-1/2-Eingang, Durchleitung, gepuffert max. 4 V
Abmessungen	Breite	291 mm
	Höhe	53,5 mm
	Tiefe	189,5 mm
Gewicht		3,7 kg

* RUX-KNOB oder RUX-KNOB.2 (optional) erforderlich.

HINWEIS:

- Änderungen an technischen Daten und Design ohne vorherige Ankündigung bleiben vorbehalten.

Leistung
Ausgangsleistung	Pro Kanal, Ref.: 4 Ω, 14,4 V 100 W RMS x 4
	Pro Kanal, Ref.: 2 Ω, 14,4 V 150 W RMS x 4
	Gebrückt, Ref.: 4 Ω, 14,4 V	300 W RMS x 2
THD+N	Ref.: 10 W an 4 Ω ≤0,02%
	Ref.: Nennleistung an 4 Ω ≤0,07%
Signal-Rauschabstand	IHF A-wtd + AES-17Ref.: 1 W an 4 Ω	>87 dB
	IHF A-wtd + AES-17Ref.: Nennleistung an 4 Ω	>106 dB
Frequenzgang	+0/-3 dB, Ref.: 1 W an 4 Ω 10 Hz - 60 kHz
	+0/-1 dB, Ref.: 1 W an 4 Ω 15 Hz - 30 kHz
Dämpfungsfaktor Ref.: 10 W an 4 Ω bei 100 Hz > 500
Kontrolle
Eingangswahl	Eingangssignalkonfiguration wählbarKonfiguration (2-Kanal-/4-Kanal-Eingang)	CH-3/4:CH-1/2 oder CH-3/4
Eingangsempfindlichkeit	RCA-EingangRef.: Nennleistung an 4 Ω	Hi: 0,5 - 10 VLo: 0,2 - 4,0 V
Frequenzweiche	Variabler HPF/LPF	50 Hz - 400 Hz(-12 dB/Okt.)
Fernsignalpegel* Lineare Dämpfung 0 bis -20 dB
Allgemeines
Eingangsimpedanz >10 kΩ
Abmessungen	Breite 291 mm
	Höhe 53,5 mm
	Tiefe 189,5 mm
Gewicht 3,8 kg

* RUX-KNOB.2 (optional) erforderlich.

HINWEISE:

• Änderungen an technischen Daten und Design ohne vorherige Ankündigung bleiben vorbehalten.
• Zur Wiedergabe hochauflösender Tonquellen müssen alle Audiosysteme aus Geräten bestehen, die hochauflösendes Audio unterstützen.

		CH-1/2/3/4 SUBWOOFER
Leistung
Ausgangsleistung	Pro Kanal, Ref.: 4 Ω, 14,4 V 75 W RMS	x 4 300 W RMS x 1
	Pro Kanal, Ref.: 2 Ω, 14,4 V 100 W RMS	x 4 500 W RMS x 1
	Gebrückt, Ref.: 4 Ω, 14,4 V 200 W RMS	x 2 -
THD+N	Ref.: 10 W an 4 Ω ≤0,02% ≤0,02%
	Ref.: Nennleistung an 4 Ω ≤0,07% ≤0,07%
Signal-Rauschabstand	IHF A-wtd + AES-17Ref.: 1 W an 4 Ω	>87 dB >80 dB
	IHF A-wtd + AES-17Ref.: Nennleistung an 4 Ω	>105 dB >104 dB
Frequenzgang	+0/-3 dB, Ref.: 1 W an 4 Ω 10 Hz - 60	kHz 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W an 4 Ω 15 Hz - 30	kHz 10 Hz - 300 Hz
Dämpfungsfaktor Ref.: 10 W an 4 Ω bei 100 Hz		>500	>1.000
Kontrolle
Eingangswahl	Eingangssignalkonfigurationwählbar (2-Kanal-/4-Kanal-/6-Kanal-Eingang)	CH-3/4:CH-1/2 oder CH-3/4	CH-1+2+3+4oder SUBWOOFER
Eingangsempfindlichkeit	RCA-EingangRef.: Nennleistung an 4 Ω	Hi: 0,5 - 10 VLo: 0,2 - 4,0 V	Hi: 0,4 - 10 VLo: 0,1 - 4,0 V
Frequenzweiche	Variabler HPF/LPF	HPF: 50 Hz - 400 Hz(-12 dB/Okt.)	LPF: 50 Hz - 400 Hz(-24 dB/Okt.)
	Variabler Subsonic	-	8 Hz - 40 Hz(-24 dB/Okt.)
Equalizer	Bass-EQ (fc=50 Hz)	-	0 bis +12 dB(Variabel)
Fernsignalpegel*	Lineare Dämpfung	-	0 bis -20 dB
Allgemeines
Eingangsimpedanz		>10 kΩ
Abmessungen	Breite	291 mm
	Höhe	53,5 mm
	Tiefe	189,5 mm
Gewicht		3,9 kg

* RUX-KNOB oder RUX-KNOB.2 (optional) erforderlich.

HINWEISE:

• Änderungen an technischen Daten und Design ohne vorherige Ankündigung bleiben vorbehalten.
• Zur Wiedergabe hochauflösender Tonquellen müssen alle Audiosysteme aus Geräten bestehen, die hochauflösendes Audio unterstützen.

TABLE DES MATIÈRES

AVERTISSEMENT....1

SERVICE APRÈS-VENTE 2

ACCESSOIRES 2

INSTALLATION....3

RETRAIT DU COUVERCLE SUPÉRIEUR ....3

CONNEXIONS......4

LISTE DE VÉRIFICATION DES CONNEXIONS ......7

RÉGLAGES DE COMMUTATEUR ....8

DIAGRAMMES DU SYSTÈME 11

SPÉCIFICATIONS....19

AVERTISSEMENT

Informationen zur Entsorgung von Elektro- und Elektronikgeräten und Batterien (anwendbar für Länder, die ein separates Sammelsystem übernommen haben)

Wenn Sie dieses Produkt entsorgen wollen, entsorgen Sie dies nicht über den normalen Hausmüll. Es gibt ein separates Sammelsystem für gebrauchte elektronische Geräte in Einklang mit den Rechtsvorschriften, die eine angemessene Behandlung, Verwertung und Recycling erfordert. Kontaktieren Sie Ihre lokale Behörde für Details bei der Suche nach einer Recycling-Anlage Ihrer Nähe. Ordnungsgemäße Verwertung und Entsorgung trägt dazu bei, Ressourcen zu schonen und schädliche Auswirkungen auf unsere Gesundheit und die Umwelt zu verhindern.

FRANÇAIS
