HDA-V90 - Sistema hi-fi ALPINE - Manuale utente e istruzioni gratuiti

Marca	Alpine
Modello	HDA-V90
Tipo di prodotto	Sistema hi-fi (amplificatore multicanal)
Potenza di uscita (4 Ω, 14,4 V)	75 W RMS x 4 (canali ALTOPARLANTE) + 300 W RMS x 1 (subwoofer)
Potenza di uscita (2 Ω, 14,4 V)	100 W RMS x 4 + 500 W RMS x 1
Potenza in ponte (4 Ω, 14,4 V)	200 W RMS x 2 (canali ALTOPARLANTE)
Risposta in frequenza	10 Hz - 60 kHz (+0/-3 dB, 1 W su 4 Ω) per canali ALTOPARLANTE ; 8 Hz - 400 Hz per subwoofer
Rapporto segnale/rumore	> 87 dB (canali ALTOPARLANTE) / > 80 dB (subwoofer) (IHF A-wtd, rif. 1 W su 4 Ω)
Fattore di smorzamento	> 500 (canali ALTOPARLANTE) / > 1 000 (subwoofer) a 100 Hz su 4 Ω
Impedenza di ingresso	> 10 kΩ
Sensibilità di ingresso (RCA)	ALTA : 0,5 - 10 V / BASSA : 0,2 - 4,0 V (canali ALTOPARLANTE) ; ALTA : 0,4 - 10 V / BASSA : 0,1 - 4,0 V (subwoofer)
Filtri	HPF variabile (50 - 400 Hz, -12 dB/ott.) ; LPF variabile (50 - 400 Hz, -24 dB/ott.) ; Subsonico variabile (8 - 40 Hz, -24 dB/ott.)
Equalizzatore dei bassi	Bass EQ (fc=50 Hz) : da 0 a +12 dB variabile
Controllo a distanza	Presa per unità di controllo dei bassi (RUX-KNOB o RUX-KNOB.2 opzionale)
Alimentazione	12 V CC (massa negativa)
Fusibili	30 A x 3 (integrati) ; fusibile esterno consigliato: 90 A
Dimensioni (L x A x P)	291 x 53,5 x 189,5 mm
Peso	3,9 kg
Accessori forniti	Viti autofilettanti (4), piedini di montaggio (2), viti (8), connettore batteria (1), connettori altoparlante (3), chiave esagonale (1 set)
Sicurezza	Utilizzo solo su veicolo 12 V massa negativa; non ostruire le uscite d'aria; utilizzare fusibili adeguati; installazione da parte di un professionista
Manutenzione e pulizia	Assicurare una ventilazione adeguata; evitare umidità e polvere; pulire con un panno asciutto
Riparabilità	Affidare qualsiasi riparazione a un distributore Alpine autorizzato o centro assistenza

Domande frequenti - HDA-V90 ALPINE

Quale tipo di veicolo è compatibile con l'Alpine HDA-V90?

L'apparecchio è progettato per l'uso su auto a massa negativa di 12 volt. Verificate presso il vostro concessionario se non siete certi.

Come collegare l'alimentazione del HDA-V90?

Collegare il filo della batteria (venduto separatamente) al terminale positivo (+) della batteria tramite un fusibile esterno da 90 A. Collegare il filo di terra a un punto metallico pulito del telaio. Collegare il conduttore di accensione remota (REM) all'uscita corrispondente dell'unità principale o a una fonte di alimentazione commutata (ACC) con un fusibile da 3 A.

Qual è la potenza massima per canale?

A 4 Ω a 14,4 V: 75 W RMS x 4 per i canali altoparlante e 300 W RMS x 1 per il subwoofer. A 2 Ω: 100 W RMS x 4 e 500 W RMS x 1. In ponte (4 Ω): 200 W RMS x 2.

Come regolare il livello di ingresso (Guadagno)?

Impostare il guadagno al minimo. Aumentare il volume dell'unità principale finché il suono non si altera, quindi ridurre di un gradino. Aumentare il guadagno dell'amplificatore fino alla distorsione, poi ridurre leggermente per una regolazione ottimale.

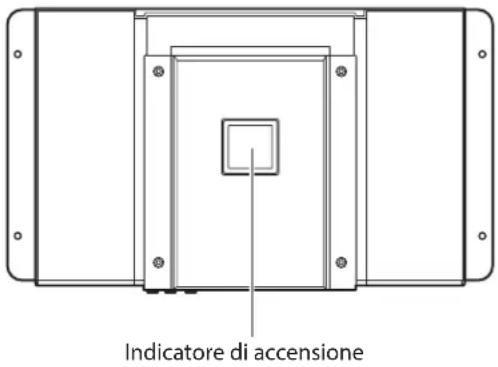

Cosa significa l'indicatore luminoso?

Blu: funzionamento normale. Rosso lampeggiante: temperatura elevata (abbassare il volume). Rosso fisso: anomalia (cortocircuito, surriscaldamento o sovratensione). Spegnere l'apparecchio, correggere il problema, quindi riaccendere.

Come configurare i canali di ingresso per un sistema a 2 o 4 vie?

Utilizzare il commutatore INPUT CHANNEL (CH-3/4): in posizione 1/2, il segnale viene copiato da CH-1/2 a CH-3/4 (modalità 2 canali). In posizione 3/4, gli ingressi sono indipendenti (modalità 4 canali). Per il subwoofer, impostare il commutatore SUBWOOFER su 1+2+3+4 (mixaggio) o SUB (ingresso dedicato).

Posso usare un cavo di conversione altoparlante-RCA?

Sì, se la vostra unità principale non ha uscite RCA. In tal caso, impostare il commutatore INPUT LEVEL su HI e collegare i fili dell'altoparlante agli ingressi RCA tramite il cavo adattatore. La funzione AUTO WAKE attiverà l'amplificatore automaticamente.

Come effettuare un collegamento in ponte (bridged)?

Per un ponte su un canale, collegare il terminale positivo (+) dell'altoparlante all'uscita positiva sinistra (ad esempio CH-1) e il terminale negativo (-) all'uscita negativa destra (CH-2). Non utilizzare i terminali negativi di entrambi i canali contemporaneamente. Assicurarsi che l'impedenza totale sia di almeno 4 Ω.

Dove installare l'amplificatore nel veicolo?

Scegliere un luogo ben ventilato, come il bagagliaio, per dissipare il calore. Fissare i piedini di montaggio forniti, quindi avvitare l'amplificatore. Evitare luoghi umidi o polverosi e assicurarsi di non forare tubi o cavi.

Quali accessori sono necessari per il controllo dei bassi a distanza?

È possibile collegare un'unità di controllo dei bassi opzionale, modello RUX-KNOB o RUX-KNOB.2 (venduto separatamente). Collegarla alla presa REMOTE BASS CONTROL dell'amplificatore.

MANUALE UTENTE HDA-V90 ALPINE

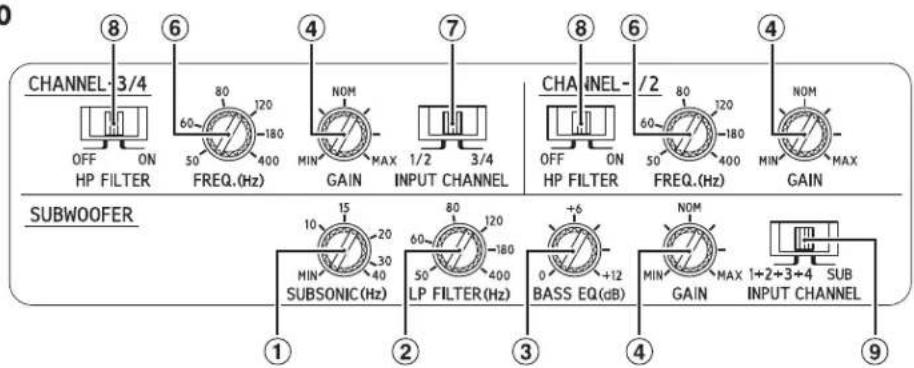

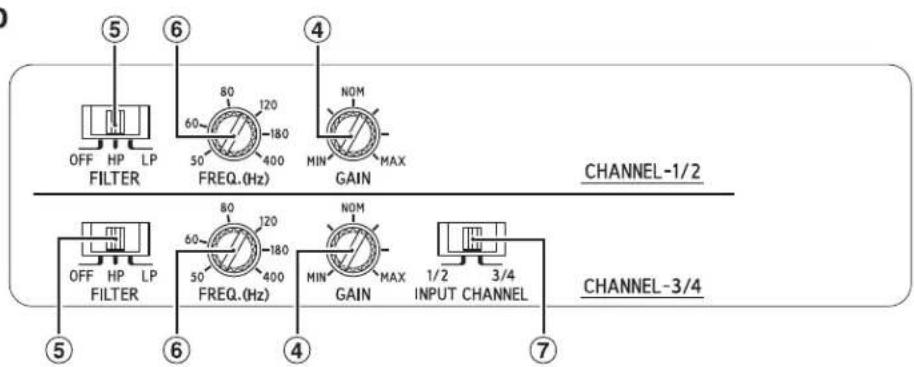

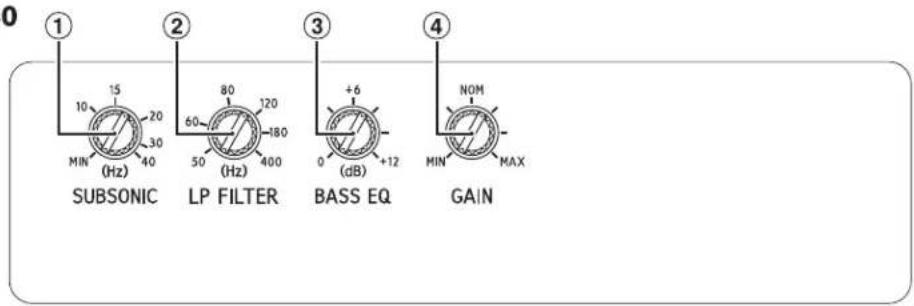

REGOLAZIONE DEGLI INTERRUTTORI 8

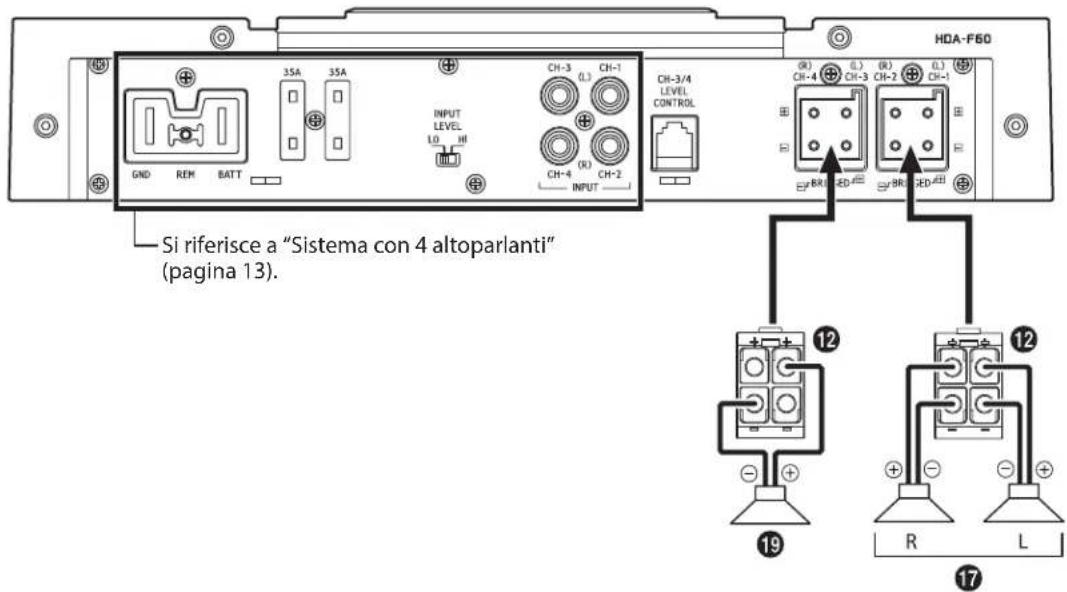

DIAGRAMMI DEI SISTEMI 11

SPECIFICHE 19

AVVERTIMENTO

Punti da osservare per un uso sicuro

Leggere attentamente il manuale prima di utilizzare i componenti del sistema. Vi sono riportate istruzioni su come usare il sistema in modo efficiente e sicuro. Alpine non può essere ritenuta responsabile di eventuali problemi derivanti dalla mancata osservanza delle istruzioni riportate in questo manuale.

AVVERTIMENTO

Questo simbolo indica istruzioni importanti. La non osservan za di tali norme potrebbe causare gravi ferite o morte.

NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA DISTOGLIERE L'ATTENZIONE DALLA GUIDA DEL VEICOLO.

Qualsiasi operazione che necessita di attenzione prolungata deve essere effettuata solo dopo il completo arresto del veicolo. Arrestare sempre il veicolo in un luogo sicuro prima di effettuare queste operazioni. In caso contrario si potrebbero causare incidenti.

TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE LA GUIDA.

Livelli eccessivi di volume, in grado di coprire suoni quali le sirene dei mezzi di soccorso o segnali stradali di attenzione (ad esempio, passaggi a livello, ecc.), possono essere pericolosi e provocare incidenti. INOLTRE, L'ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUÒ PROVOCARE DANNI ALL'UDITO.

NON SMONTARE O MODIFICARE.

Tale azione potrebbe causare incidenti, incendi o scosse elettriche.

UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V.

Un utilizzo diverso da quello indicato potrebbe causare incendi, scosse elettriche o altri incidenti.

USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO CORRETTO.

Altrimenti potrebbero derivarne incendi o scosse elettriche.

NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE.

Bloccandoli si potrebbe causare un surriscaldamento interno dell'apparecchio che potrebbe dare luogo a incendi.

ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.

Altrimenti ne potrebbero derivarne incendi o danni al prodotto.

UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT.

(se non si è sicuri, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.

PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.

Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti.

EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI CIRCOSTANTI.

Effettuare i collegamenti seguendo le istruzioni in modo che i cavi non interferiscano con la guida. I cavi o i fili che interferiscono o si impigliano in parti quali lo sterzo, la leva del cambio, i pedali, ecc. potrebbero essere pericolosi.

NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI.

Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche.

NELL'EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI.

Nell'effettuare i fori nel telaio per l'installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi.

PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.

Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire l'installazione o per i collegamenti di terra. L'utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro.

TENERE LE PARTI PICCOLE QUALI LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI.

Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico.

ATTENZIONE

Questo simbolo indica istruzioni importanti. La non osservan za di queste norme potrebbe causare ferite o provocare danni alle cose.

INTERROMPERE IMMEDIATAMENTE L'USO IN CASO DI PROBLEMI.

Diversamente si potrebbero causare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine.

I COLLEGAMENTI E L'INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO.

I collegamenti e l'installazione dell'apparecchio richiedono conoscenze tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l'installazione.

UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E INSTALLARLE IN MODO CORRETTO.

Assicurarsi di utilizzare solo parti accessorie specificate. L'utilizzo di altri componenti potrebbe danneggiare l'apparecchio all'interno o determinare in un'installazione non corretta. I componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di funzionamento o pericoli.

SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE TAGLIENTI.

Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso un foro metallico, utilizzare un anello di gomma per evitare che l'isolante dei cavi venga tagliato dal bordo metallico del foro.

NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O POLVEROSI.

Evitare di installare l'apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all'interno del prodotto potrebbe causare problemi di funzionamento.

SERVIZIO

NUMERO DI SERIE: ____ DATA DI INSTALLAZIONE: TECNICO DI INSTALLAZIONE: ____ LUOGO DI ACQUISTO: ____

◆ Per i clienti europei

Nel caso in cui sorgessero dei dubbi sulla garanzia, rivolgetevi al vostro rivenditore.

◆ Per clienti in altre nazioni

NOTA IMPORTANTE

I clienti che acquistano il prodotto a cui questa nota è allegata, e che lo acquistano in nazioni che non siano gli Stati Uniti d'America e il Canada, sono pregati di rivolgersi al fornitore per informazioni riguardo la garanzia.

ACCESSORI

• Vite autofilettante ....4
• Gamba di montaggio ....2
• Vite 8
- Connettore della batteria ....1
- Connettore dell'altoparlante HDA-M80....1
HDA-F60....2
HDA-V90 3
• Chiave esagonale ....1 SET

INSTALLAZIONE

A causa dell'uscita ad alta potenza dell'unità HDA-M80/HDA-F60/HDA-V90, quando l'amplificatore è in uso viene generata una grande quantità di calore. Per questo motivo, l'amplificatore deve essere montato in un luogo che permetterà una buona circolazione dell'aria, ad esempio all'interno del bagagliaio. Per luoghi di installazione alternativi, rivolgetevi al vostro rivenditore autorizzato della Alpine.

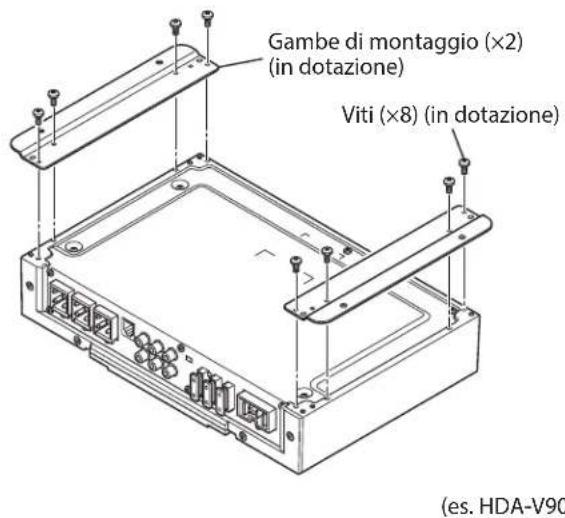

1. Fissare le gambe di montaggio alla parte inferiore dell'amplificatore utilizzando 8 viti.

Gambe di montaggio (×2) (in dotazione) Viti (×8) (in dotazione) (es. HDA-V90

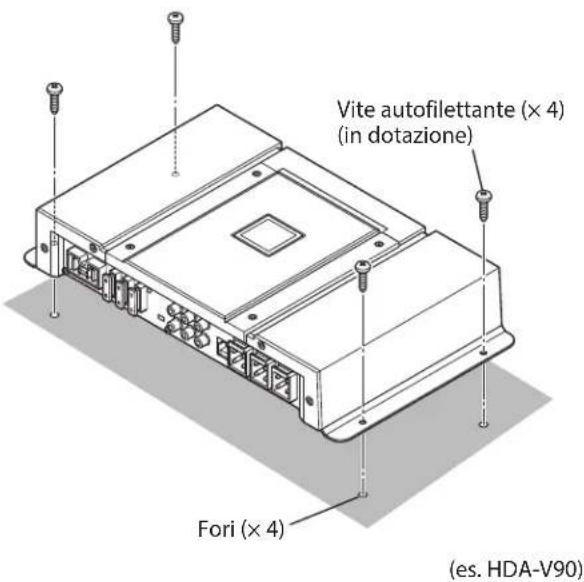

1. Assicuratevi che non ci siano oggetti dietro la superficie, altrimenti questi oggetti potrebbero danneggiarsi quando trapanate i fori.
2. Trapanate i fori delle viti.
3. Posizionate l'unità HDA-M80/HDA-F60/HDA-V90 sopra i fori per viti e fissatela con 4 viti autofilettanti.

Vite autofilettante (× 4) (in dotazione) Fori (× 4) (es. HDA-V90)

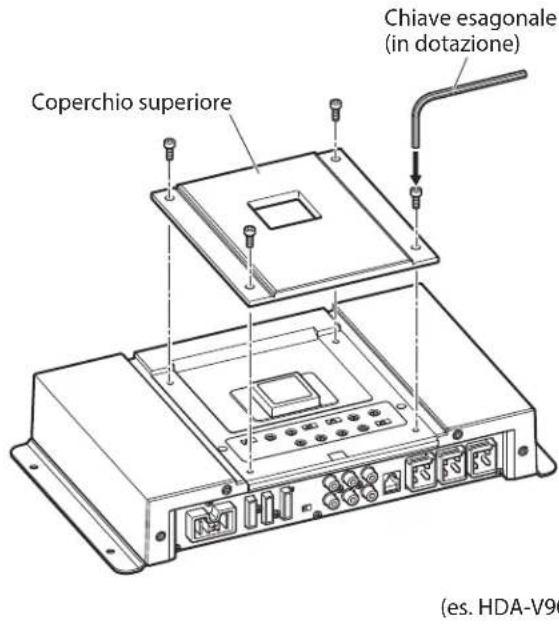

RIMOZIONE DEL COPERCHIO SUPERIORE

Per intervenire sul pannello interno superiore, rimuovere il coperchio superiore.

Coperchio superiore Chiave esagonale (in dotazione) (es. HDA-V90

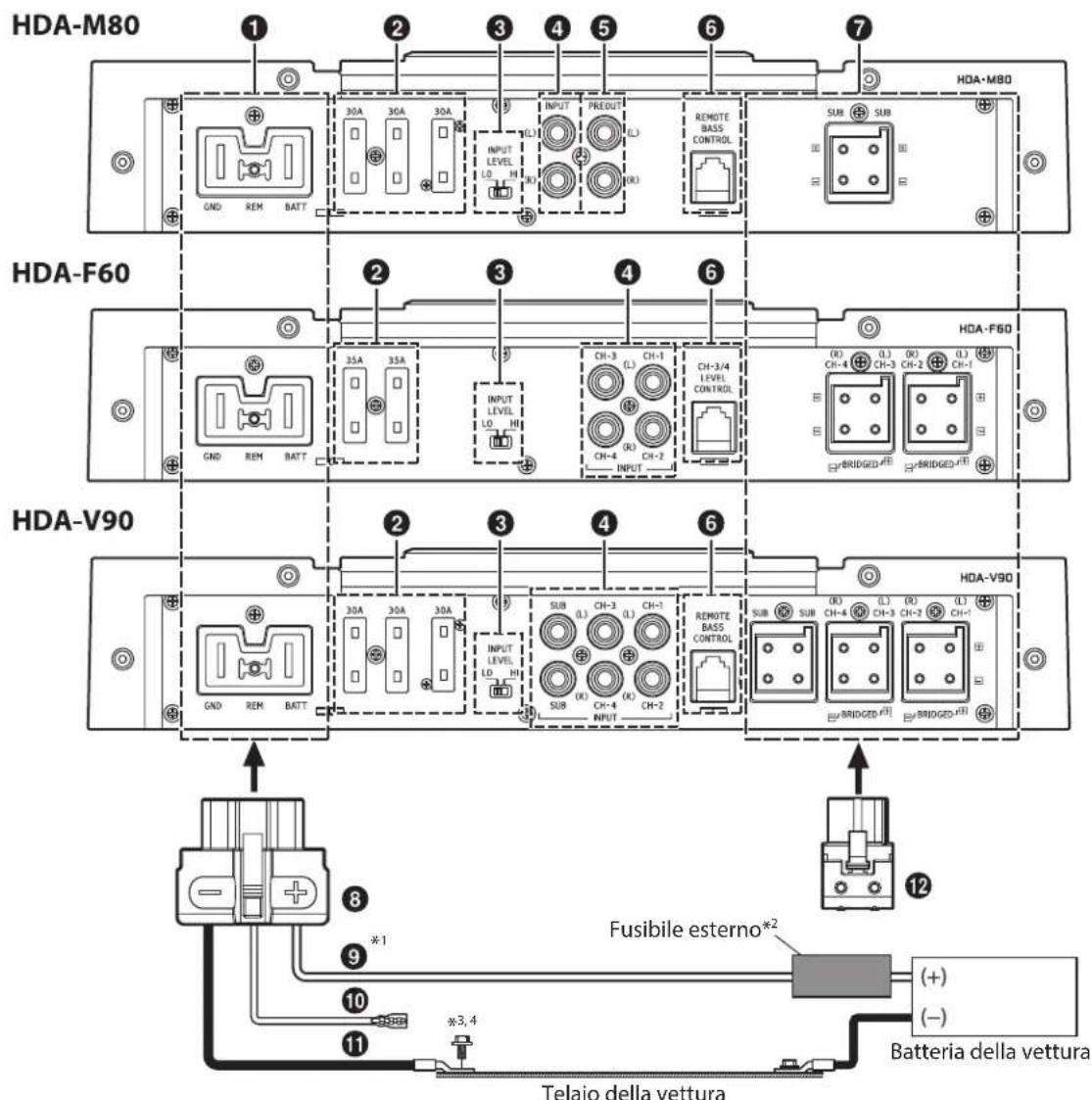

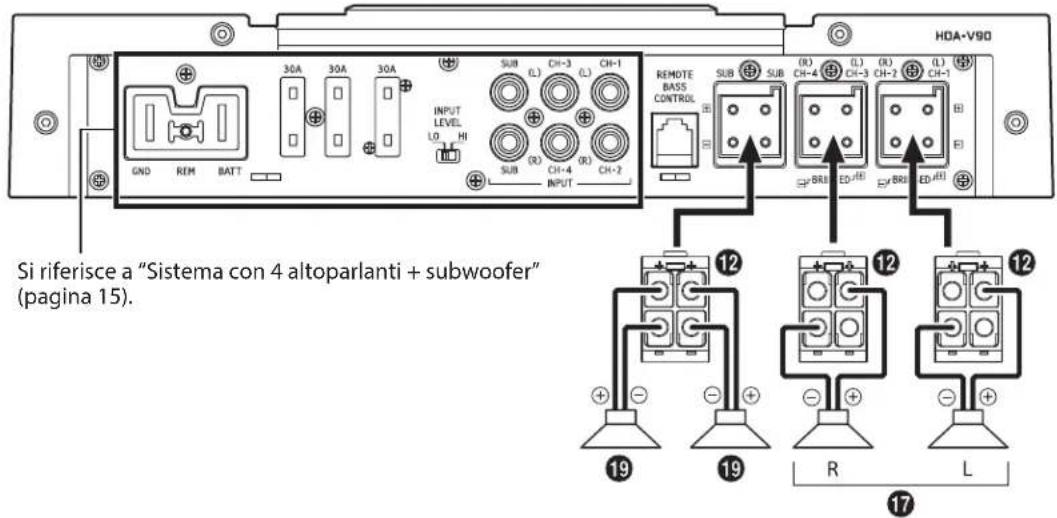

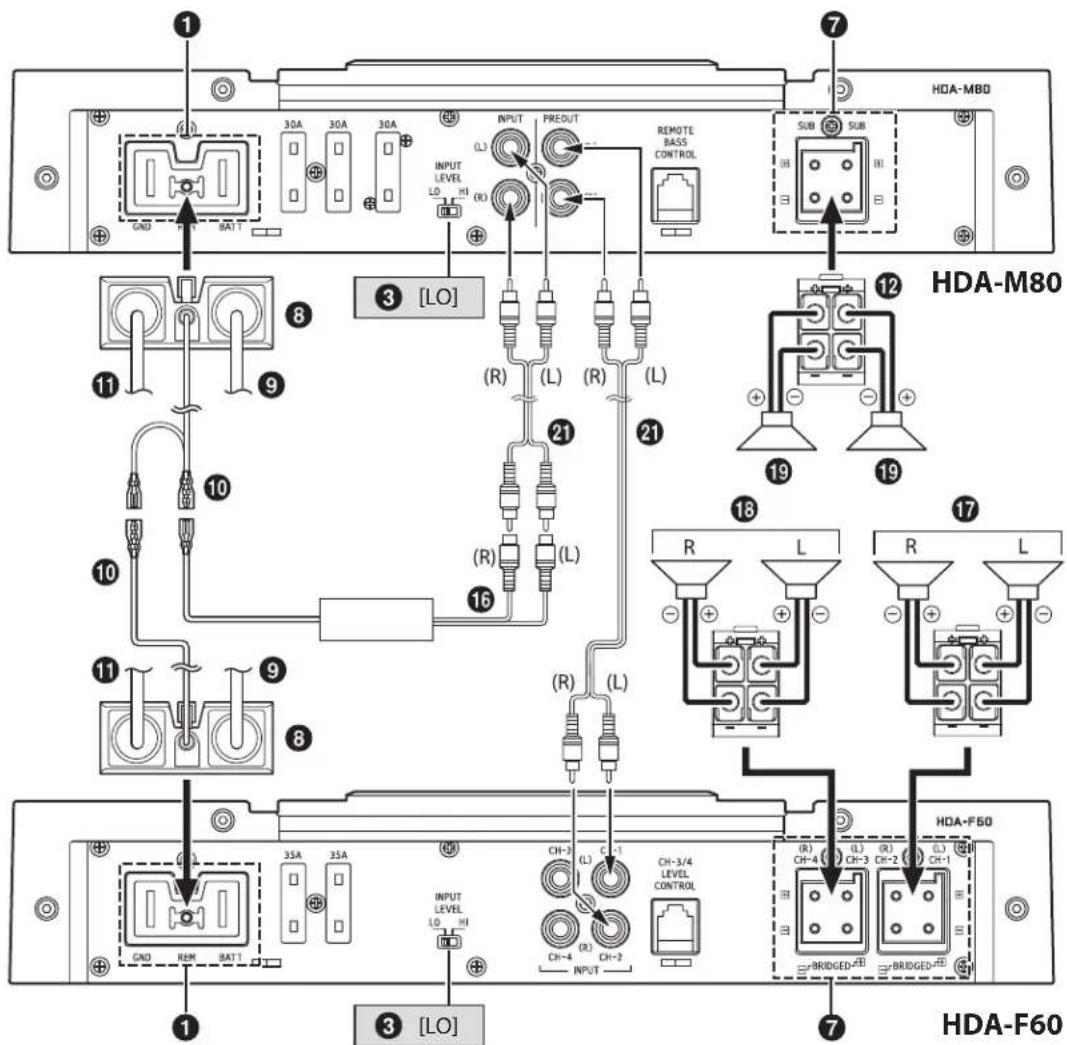

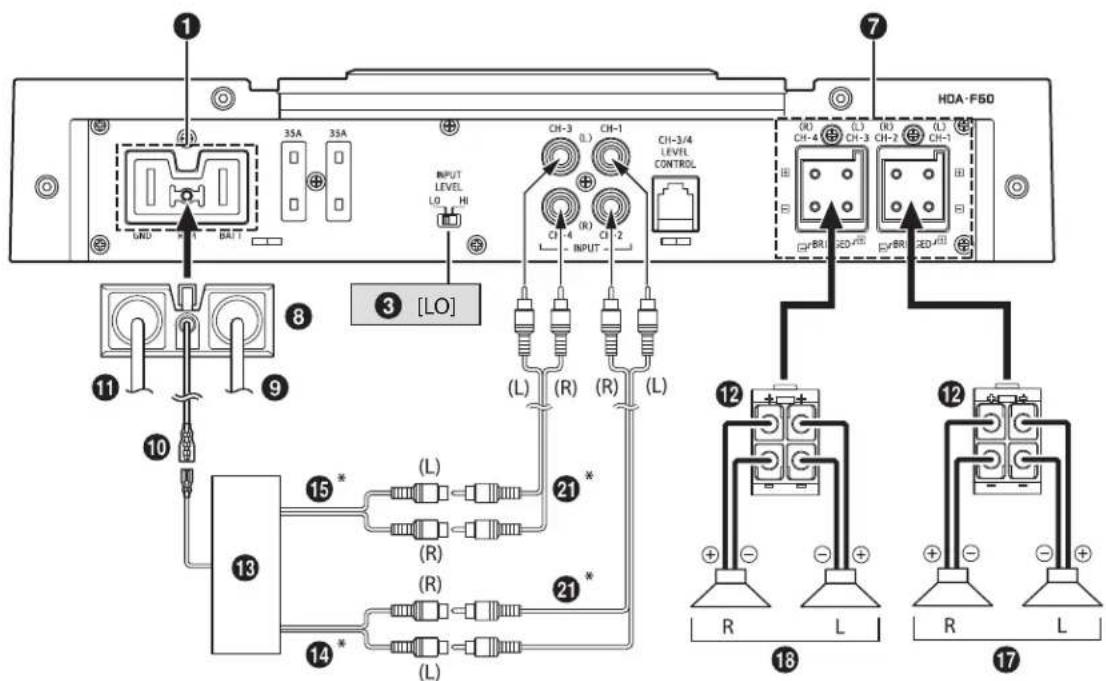

COLLEGAMENTI

Prima di effettuare i collegamenti, assicuratevi di disattivare l'alimentazione di tutti i componenti audio.

HDA-M80 1 2 3 4 5 6 7 HDA-M80 GND REM BATT 30A 30A 30A INPUT PREDUT ( L ) ( L ) RES REMOTE BASS CONTROL SUB SUB III HDA-F60 2 3 4 6 HDA-F60 GND REM BATT 35A 35A INPUT LEVEL LO HI CH-3 CH-1 (CH-4 CH-2) CH-3/4 LEVEL CONTROL (R) (CH-4 CH-3 CH-2 CH-1) (B) BRIDGED (B) BRIDGED (B) HDA-V90 2 3 4 6 HDA-V90 GND REM BATT 30A 30A 30A INPUT LEVEL LO HI SUB CH-3 CH-1 (CH-4 CH-2) SUB SUB CH-4 CH-3 CH-2 CH-1 REMOTE BASS CONTROL SUB SUB CH-4 CH-3 CH-2 CH-1 (B) BRIDGED (B) BRIDGED (B) Fusibile esterno*2 (+) (-) Telaio della vettura Batteria della vettura

*1 Per informazioni sulle dimensioni dei cavi da utilizzare, consultate "Avvertenze sul collegamento dei cavi dell'alimentazione" nel documento in dotazione e "Avvertenze sui cavi dell'alimentazione" (pagina 18) e utilizzate il cavo della dimensione specificata.

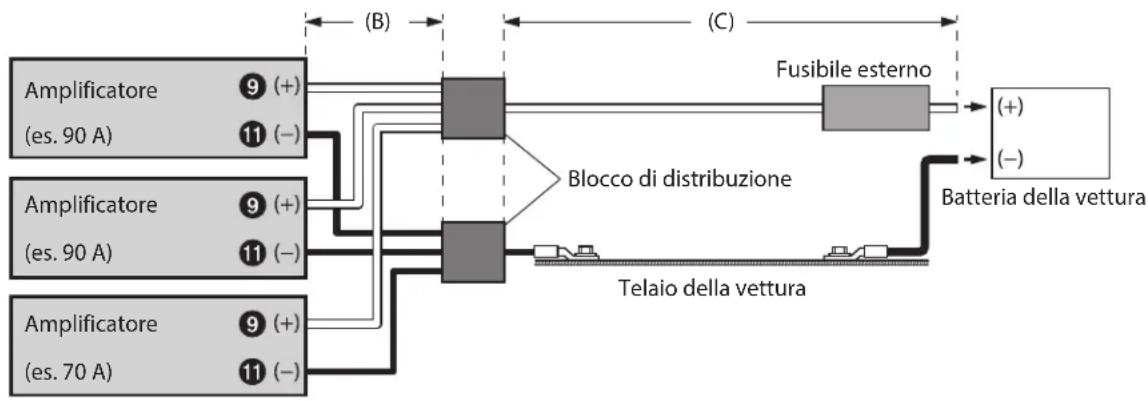

*2 Assicuratevi di aggiungere un fusibile esterno (ad es. un blocco fusibili o un interruttore automatico) al filo della batteria posizionandolo il più vicino possibile al morsetto positivo (+) della batteria. Aggiungete un fusibile esterno con una capacità uguale alla somma delle capacità dei fusibili dell'amplificatore, o leggermente superiore.
Per informazioni sulla capacità dei fusibili di questa unità, consultate "Filo della batteria (9)" (pagina 5).
*3 Collegiate tutta l'apparecchiatura allo stesso punto di massa assicurandovi che la lunghezza del cavo sia il più corta possibile.
*4 Per collegare saldamente il filo di massa, usate una vite già montata.

Per evitare la penetrazione di disturbi esterni nel sistema audio

• Collocare l'unità e disporre i cavi ad almeno 10 cm di distanza dal cablaggio della vettura.
• Tenere i cavi elettrici della batteria il più lontano possibile dagli altri cavi.
• Collegare il cavo di massa saldamente ad un punto metallico scoperto (eliminare vernice o grasso, se necessario) del telaio della vettura.
• Se aggiungete un filtro antidisturbo opzionale, collegatelo il più lontano possibile dall'unità. Il vostro distributore Alpine dispone di vari filtri antidisturbo. Contattatelo per ulteriori informazioni.
• Il vostro rivenditore Alpine conosce le soluzioni migliori per evitare i disturbi. Rivolgetevi al vostro rivenditore per ulteriori informazioni.

① Morsetto di alimentazione

② Fusibile

HDA-M80/HDA-V90 30 A x 3

HDA-F60....35 A x 2

USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO CORRETTO.

Altrimenti potrebbero derivarne incendi o scosse elettriche.

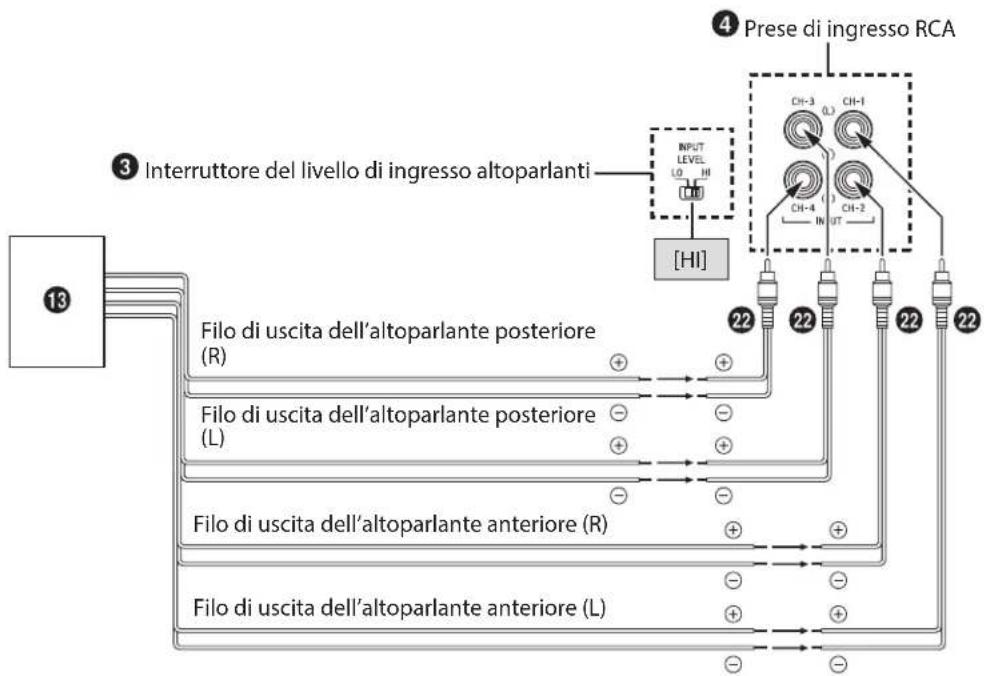

③ Interruttore del livello di ingresso altoparlanti

Impostatelo in base alla modalità di ingresso degli altoparlanti.

a) Quando effettuate il collegamento dell'ingresso dell'altoparlante con cavi di prolunga RCA (venduti separatamente), impostate "LO".

b) Quando effettuate il collegamento dell'ingresso dell'altoparlante con cavi di conversione altoparlante-RCA (venduti separatamente), impostate "HI".

④ Prese di ingresso RCA

Collegate queste prese ai fili di uscita linea dell'unità principale usando cavi di prolunga RCA o di conversione altoparlante-RCA (venduti separatamente). Assicuratevi di rispettare i corretti collegamenti dei canali: sinistro a sinistro e destro a destro.

⑤ Prese d'output di preamplificatori (solo HDA-M80)

Tali prese garantiscono un'uscita del livello di linea. Si tratta di un output perfetto per l'amplificatore di un secondo subwoofer, completo e non condizionato dal crossover.

6 Controllo dei bassi a distanza (opzionale)

Collegate l'unità di controllo dei bassi a distanza RUX-KNOB o RUX-KNOB.2 (venduta separatamente) per regolare il livello dell'uscita a distanza. Questa operazione non sostituisce l'impostazione del livello di guadagno corretto tra l'amplificatore e l'unità principale.

• L'unità HDA-F60 supporta solo RUX-KNOB.2.

⑦ Morsetti di uscita dell'altoparlante

8 Connettore della batteria

Eseguite i collegamenti dei fili della batteria, dell'accensione a distanza e di massa al connettore della batteria (come illustrato). Inserite la spina nel morsetto ①.

- Per informazioni dettagliate sui collegamenti, consultate "Precauzioni sui collegamenti dei fili" (pagina 6).

⑨ Filo della batteria (venduto separatamente)

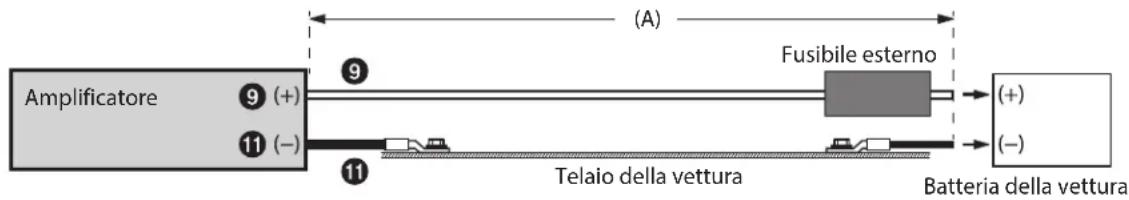

Assicuratevi di aggiungere un fusibile esterno (ad es. un blocco fusibili o un interruttore automatico) al filo della batteria posizionandolo il più vicino possibile al morsetto positivo (+) della batteria. Il fusibile protegge l'impianto elettrico della vettura in caso di cortocircuito. I valori dei fusibili da utilizzare sono i seguenti: HDA-M80/HDA-V90....Fusibile da 90 A HDA-F60....Fusibile da 70 A

- Per informazioni sulle dimensioni dei cavi da utilizzare, consultate "Avvertenze sul collegamento dei cavi dell'alimentazione" nel documento in dotazione e "Avvertenze sui cavi dell'alimentazione" (pagina 18) e utilizzate il cavo della dimensione specificata.

10 Filo di accensione a distanza (venduto separatamente)

Collegate questo filo al filo di accensione a distanza (impulso positivo, (+) solo 12 V) dell'unità principale. Se il filo di accensione a distanza non è disponibile, consultate la sezione "ELENCO DEI COLLEGAMENTI" a pagina 7 per un metodo alternativo.

- Quando si collegano i fili di uscita dell'altoparlante dell'unità principale a questa unità con un cavo di conversione altoparlante-RCA (venduto separatamente), non è necessario collegare il filo di accensione a distanza, poiché l'unità è dotata di funzione "RILEVAMENTO A DISTANZA". Tuttavia, la funzione di "RILEVAMENTO A DISTANZA" potrebbe non funzione a seconda della sorgente del segnale collegata. In questo caso, collegate il filo di accensione a distanza a un cavo di alimentazione in ingresso (alimentazione accessoria) in posizione ACC.

⑪ Filo di massa (venduto separatamente)

Collegate questo filo in modo ben saldo su un punto metallico sullo telaio della vettura. Verificate che il punto selezionato sia adatto per una buona messa a terra controllando la continuità tra lo stesso punto e il morsetto negativo (−) della batteria del veicolo. Eseguite la messa a terra di tutti i componenti audio sullo stesso punto del telaio per evitare ritorni di terra assicurandovi contemporaneamente che la lunghezza del cavo sia il più corta possibile.

- Per informazioni sulle dimensioni dei cavi da utilizzare, consultate "Avvertenze sul collegamento dei cavi dell'alimentazione" nel documento in dotazione e "Avvertenze sui cavi dell'alimentazione" (pagina 18) e utilizzate il cavo della dimensione specificata.

12 Connettore dell'altoparlante

Effettuate i collegamenti (+)/(-) dei fili di uscita dell'altoparlante al connettore dell'altoparlante. Inserite la spina nel morsetto ⑦.

- Per informazioni dettagliate sui collegamenti, consultate "Precauzioni sui collegamenti dei fili" (pagina 6).

Assicuratevi di utilizzare i collegamenti dell'uscita dell'altoparlante e la polarità corretti in base agli altri altoparlanti presenti nel sistema. Collegate l'uscita positiva al morsetto positivo dell'altoparlante e la negativa a quello negativo.

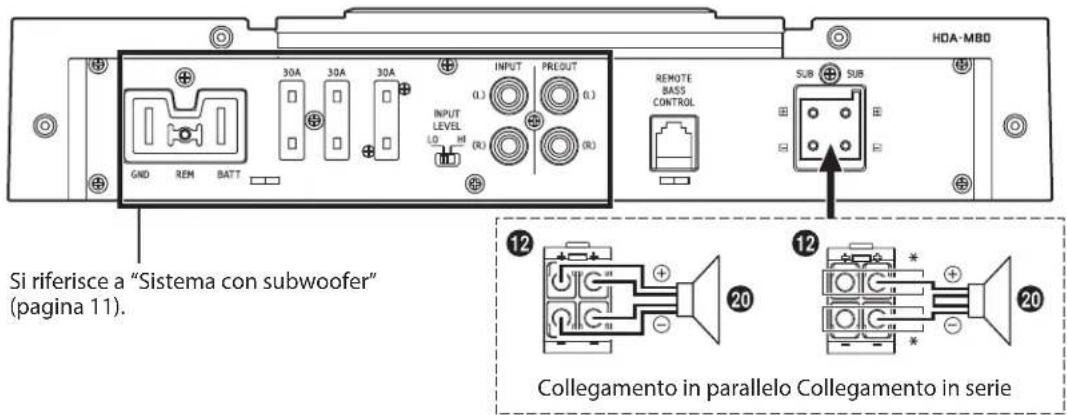

Informazioni sui morsetti di ingresso/uscita del subwoofer (solo HDA-M80/HDA-V90)

• L'ingresso è stereo ma l'uscita è monoaurale.
- Per ottimizzare le prestazioni dei bassi in alcune installazioni, potrebbe essere necessario invertire la polarità del subwoofer (scambio dei collegamenti positivi e negativi nel subwoofer).

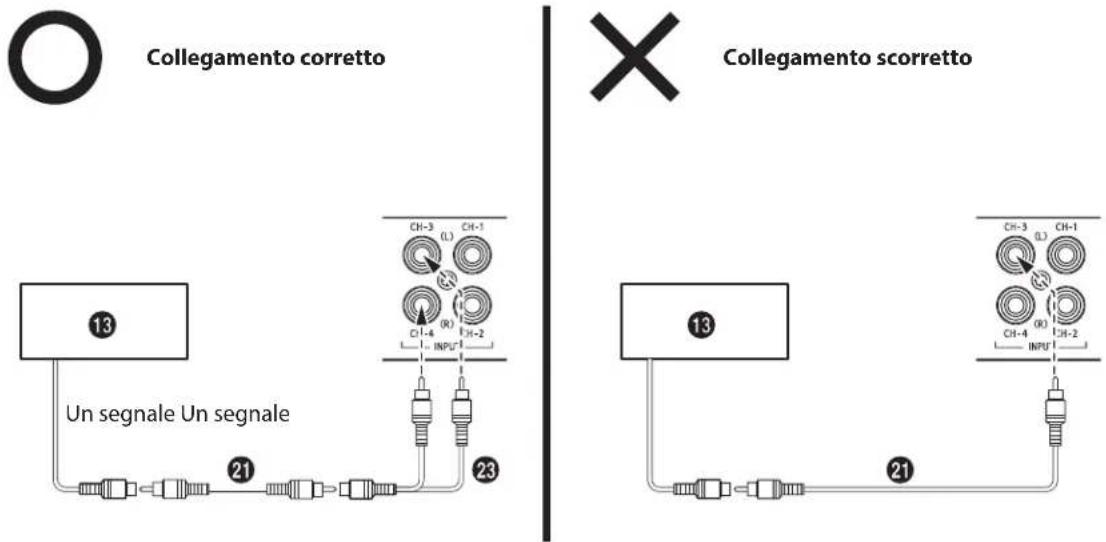

Informazioni sui collegamenti a ponte

In caso di collegamento a ponte, collegate l'uscita positiva sinistra al morsetto positivo dell'altoparlante e collegate l'uscita negativa destra al morsetto negativo dell'altoparlante. Non utilizzate i morsetti (–) dell'altoparlante come cavo comune tra i canali destro e sinistro.

NOTA:

- Non collegate il morsetto dell'altoparlante (–) al telaio del veicolo.

Precauzioni sui collegamenti dei fili

Quando si utilizzano cavi forniti da terzi (cavi dell'alimentazione), utilizzare le viti in dotazione per agevolare il collegamento. Fate riferimento alla descrizione sotto per la procedura corretta. Se avete dubbi riguardo questo collegamento, consultate il vostro rivenditore.

1. Controllate le dimensioni del filo.

2. Per informazioni sulle dimensioni dei cavi da utilizzare, consultate "Avvertenze sul collegamento dei cavi dell'alimentazione" nel documento in dotazione e "Avvertenze sui cavi dell'alimentazione" (pagina 18) e utilizzate il cavo della dimensione specificata.

3. Se non conoscete la misura del cavo, rivolgetevi al vostro rivenditore.

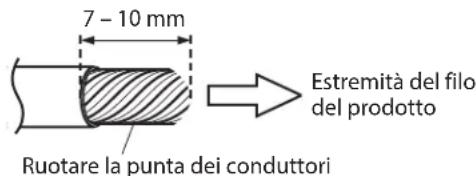

4. Rimuovete l'isolamento dalle estremità del filo circa 7 – 10 mm.

7 - 10 mm Estremità del filo del prodotto Ruotare la punta dei conduttori

NOTE:

• Se la lunghezza del filo esposto non è sufficiente, il collegamento potrebbe non risultare corretto provocando così problemi di funzionamento o interruzioni del suono.

• Al contrario, se la lunghezza è eccessiva, si potrebbe verificare un corto circuito.

• Serrate la vite a testa esagonale con la chiave esagonale (in dotazione, grande o piccola) per fissare il filo in posizione.

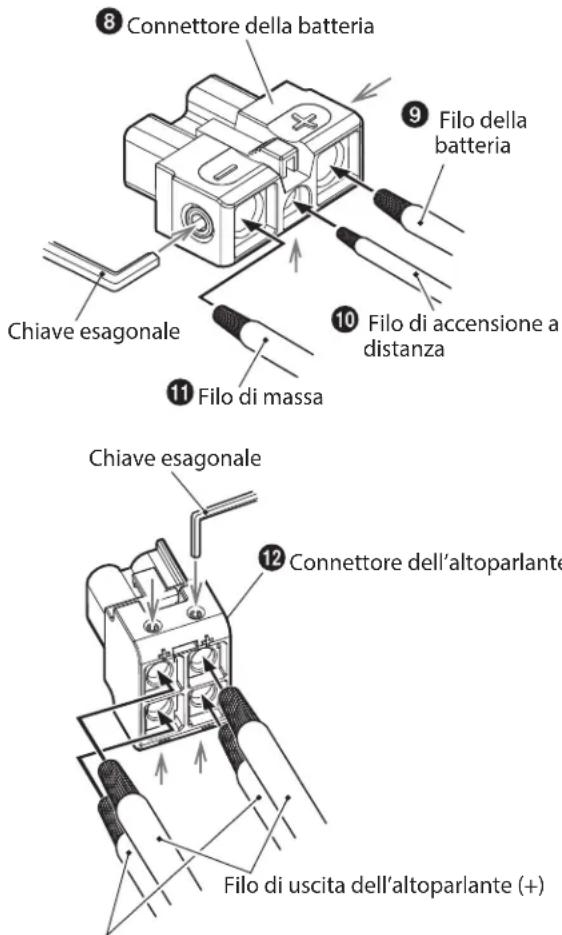

Prima di effettuare questo collegamento, usate una guaina per coprire quelle parti di filo scoperte che si estendono oltre il morsetto.

⑧ Connettore della batteria ⑨ Filo della batteria ⑩ Filo di accensione a distanza ⑪ Filo di massa Chiave esagonale ⑪ Connettore dell'altoparlante Filo di uscita dell'altoparlante (+)

Filo di uscita dell'altoparlante (-)

NOTE:

• Accertatevi di utilizzare la vite a testa esagonale fissata al connettore della batteria o al connettore dell'altoparlante.
• Per sicurezza, collegate sempre i fili della batteria per ultimi.
• Per evitare lo scollegamento dei fili o la caduta dell'unità, non usate i fili per trasportare l'unità.

ELENCO DEI COLLEGAMENTI

Controllate l'unità principale seguendo l'elenco riportato di seguito:

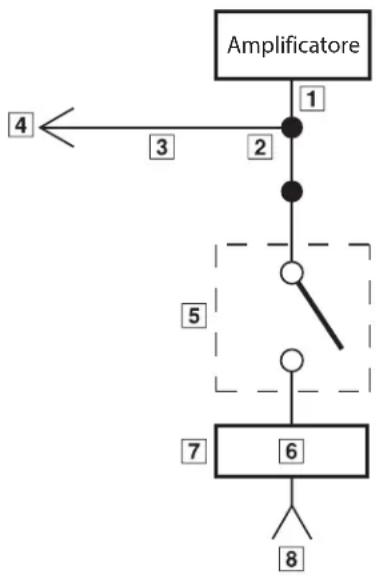

Filo di accensione a distanza

a. L'unità principale non è stata dotata di un filo di accensione a distanza né di un filo per l'antenna motorizzata.
b. Il filo per l'antenna motorizzata dell'unità principale viene attivato soltanto quando la radio è accesa (si spegne nel modo della cassetta o nel modo CD).
c. Il filo per l'antenna motorizzata dell'unità principale è un'uscita con livello logico alto di (+) 5 V, impulso negativo (collegamento a massa), oppure non è in grado di supportare (+) 12 V quando viene collegato ad altra apparecchiatura oltre che all'antenna motorizzata del veicolo.

In presenza di una delle condizioni descritte in precedenza, occorre collegare il filo di accensione a distanza dell'unità HDA-M80/HDA-F60/HDA-V90 a una sorgente di alimentazione (accensione) commutata del veicolo. Assicuratevi di utilizzare un fusibile da 3 A il più vicino possibile a questo commutatore di accensione. Utilizzando questo metodo di collegamento, l'unità HDA-M80/HDA-F60/HDA-V90 si accenderà e rimarrà accesa fintanto che l'interruttore di accensione sarà acceso.

In caso di dubbi, in aggiunta al fusibile da 3 A indicato in precedenza, è possibile installare in linea un interruttore SPST (Single Pole, Single Throw) sul filo di accensione dell'unità HDA-M80/HDA-F60/HDA-V90. Questo interruttore consentirà quindi di accendere (e spegnere) l'unità HDA-M80/HDA-F60/HDA-V90. Di conseguenza, l'interruttore dovrebbe essere montato in modo da risultare accessibile al conducente. Assicuratevi che l'interruttore sia spento quando il veicolo non è in funzione. In caso contrario, l'amplificatore rimarrà acceso scaricando così la batteria.

1 Blu/Bianco
2 Antenna di potenza
3 Filo di accensione a distanza
4 Ai fili di accensione a distanza degli altri componenti Alpine
5 Interruttore SPST (opzionale)
6 Fusibile (3A)
7 Più vicino possibile al commutatore di accensione del veicolo
8 Accensione

REGOLAZIONE DEGLI INTERRUTTORI

• Prima di commutare un selettore, scollegate l'alimentazione e inserite un piccolo cacciavite o un attrezzo simile perpendicolarmente rispetto all'interruttore.
• Per intervenire sul pannello interno superiore, rimuovere il coperchio superiore. Fare riferimento a "RIMOZIONE DEL COPERCHIO SUPERIORE" (pagina 3).

HDA-M80

0 ① 15 20 MIN (Hz) 20 30 40 SUBSONIC ② 80 120 60 180 50 (Hz) 400 ③ +6 0 (dB) +12 BASS EQ ④ NOM MIN MAX GAIN

HDA-F60

HDA-V90

CHANNEL-3/4 OFF ON HP FILTER FREQ.(Hz) 80 60 120 50 400 4 NOM MIN MAX 7 INPUT CHANNEL CHANNEL-/2 OFF ON HP FILTER FREQ.(Hz) 80 60 120 50 400 4 NOM MIN MAX GAIN SUBWOOFER 15 10 20 30 40 15 SUBSONIC(Hz) 80 60 120 50 400 400 +6 0 BASS EQ(dB) +12 4 NOM MIN MAX GAIN 1+2+3+4 INPUT CHANNEL 9

① Filtro subsonico (solo HDA-M80/HDA-V90)

Il filtro subsonico consente di eliminare le frequenze ultra basse dal segnale di ingresso prima che venga amplificato.

Ciò fornisce diversi vantaggi:

- Protezione degli altoparlanti di dimensioni troppo ridotte o che non sono in grado di riprodurre frequenze ultra basse.

• Riduzione al minimo dell'energia sprecata per la riproduzione di suoni non udibili.
• Protezione dei subwoofer nelle casse sigillate da un'escursione eccessiva sotto la frequenza di sintonizzazione.

② Pomello di regolazione frequenza crossover (LP FILTER) (solo HDA-M80/HDA-V90)

Utilizzate questo comando per regolare la frequenza di crossover tra 50 e 400 Hz.

③ Pomello di regolazione bassi EQ (solo HDA-M80/HDA-V90)

Aggiungete un'amplificazione dei bassi da 50 Hz fino a +12 dB per ottimizzare la risposta dei bassi.

④ Controllo di regolazione del guadagno di ingresso

Impostate il guadagno dell'unità HDA-M80/HDA-F60/HDA-V90 sul valore minimo. Utilizzando un CD dinamico come fonte, aumentate il volume dell'unità principale fino alla distorsione dell'emissione. Dopodiché riducete il volume di 1 passo (o fino a che l'emissione non sia più distorta). Ora, aumentate il guadagno dell'amplificatore fino a quando il suono proveniente dagli altoparlanti divenga distorto. Riducete leggermente il guadagno in modo che il suono non sia più distorto e per raggiungere un'impostazione del guadagno ideale.

⑤ Interruttore di selezione del modo crossover (solo HDA-F60)

a) Impostate la posizione "OFF" quando l'amplificatore verrà utilizzato per altoparlanti full-range o quando si utilizza un crossover elettronico esterno. La larghezza di banda dell'intera frequenza verrà trasmessa agli altoparlanti senza attenuazione delle frequenze alte o basse.

b) Selezionate la posizione "HP" quando l'amplificatore è utilizzato per alimentare un sistema tweeter/midrange. Le frequenze al di sotto del punto di crossover saranno attenuate a 12 dB/ ottava.

NOTA:

- In questo caso, il livello di incremento EQ bassi massimo viene ridotto.

c) Selezionate la posizione "LP" quando l'amplificatore è utilizzato per alimentare un subwoofer. Le frequenze al di sopra del punto di crossover saranno attenuate a 12 dB/ottava.

⑥ Pomello di regolazione frequenza crossover (solo HDA-F60/HDA-V90)

Utilizzate questo comando per regolare la frequenza di crossover tra 50 e 400 Hz.

⑦ Selettore dei canali di ingresso (CHANNEL-3/4) (solo HDA-F60/HDA-V90)

a) Questa impostazione dell'interruttore consente di selezionare una modalità di ingresso a 2 o a 4 canali. Con l'impostazione "1/2", il segnale verrà copiato da CH-1/2 e verrà inviato a CH-3/4, eliminando la necessità di utilizzare adattatori Y.

b) Impostando questo interruttore su "3/4", gli ingressi CH-1/2 e CH-3/4 rimarranno entrambi indipendenti. Per questa modalità, è richiesta una sorgente a 4 canali.

⑧ Selettore della modalità di crossover (solo HDA-V90)

a) Impostate la posizione "OFF" quando l'amplificatore verrà utilizzato per altoparlanti full-range o quando si utilizza un crossover elettronico esterno. Tutta la larghezza di banda della frequenza verrà trasmessa agli altoparlanti senza attenuazione delle frequenze alte o basse.

b) Selezionate la posizione "ON" quando l'amplificatore è utilizzato per alimentare un sistema tweeter/midrange. Le frequenze al di sotto del punto di crossover saranno attenuate a 12 dB/ottava.

NOTA:

- In questo caso, il livello massimo di amplificazione dei bassi EQ viene ridotto.

⑨ Selettore dei canali di ingresso (SUBWOOFER) (solo HDA-V90)

a) Quando il selettore è impostato su "1+2+3+4", tutti i segnali vengono mixati e riprodotti dal subwoofer. Questa impostazione fornisce il segnale al canale del subwoofer solo quando è disponibile un ingresso a 4 canali.

b) Impostando l'interruttore su "SUB", il segnale degli ingressi di SUB viene inviato al subwoofer dell'unità HDA-V90.

Informazioni sull'indicatore di accensione

Indicatore di accensione

Si illumina quando è accesa la corrente.

È spento quando è spenta la corrente.

Colore indicazione Stato Soluzione
Blu Il circuito dell'amplificatore è normale.
Rosso (lampeggiante)	La temperatura operativa è alta.	Abbassare il volume dell'unità principale (segnale in ingresso).Far diminuire la temperatura interna al veicolo ad un livello normale.Il colore dell'indicatore diventa blu.
Rosso Circuito dell'amplificatore non normale.Si è verificato un corto circuito o la corrente di alimentazione è troppo alta.		Spegnere l'alimentazione ed eliminare la causa.Quindi accendere l'unità e verificare che il colore dell'indicatore è diventato blu.Se resta rosso, spegnere l'unità e consultare il proprio rivenditore.
		La temperatura operativa è troppo bassa.
		La tensione della corrente di alimentazione è troppo alta.

DIAGRAMMI DEI SISTEMI

Prima di eseguire un collegamento, controllate l'impedenza totale dell'altoparlante collegato all'unità. Per eventuali domande, rivolgetevi al rivenditore Alpine di zona.

Diagramma di collegamento di base per HDA-M80

13 Unità principale, ecc.
14 Uscita anteriore
15 Uscita posteriore
16 Uscita subwoofer
17 Altoparlanti anteriori
18 Altoparlanti posteriori

19 Subwoofer
20 Subwoofer a doppia bobina
21 Cavo di prolunga RCA (venduto separatamente)
22 Cavo di conversione altoparlante-RCA (venduto separatamente)
23 Adattatore-Y (venduto separatamente)

* Se l'unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA (21), potete usare il cavo di conversione altoparlante-RCA (22) (venduto separatamente). Per informazioni su come eseguire il collegamento, consultate "Informazioni sul collegamento al sistema con livello di ingresso altoparlanti" (pagina 17).

Sistema con subwoofer a doppia bobina

HDA-MB0 Si riferisce a "Sistema con subwoofer" (pagina 11). 12 Collegamento in parallelo Collegamento in serie

* Se utilizzate un collegamento in serie, il filo del subwoofer a doppia bobina (20) può essere collegato ai morsetti (+) o (-) del connettore dell'altoparlante (12).

Sistema con amplificatore mono multiplo (esempio di collegamento con HDA-F60)

HDA-M80 HDA-F60 1 2 3 [LO] 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30A 30A 30A INPUT LEVEL LO HI (R) PREDUT REMOTE BASS CONTROL SUB SUB R L CH-3 (L) CH-1 CH-3/4 LEVEL CONTROL CH-4 (R) CH-2 INPUT CH-4 (L) CH-1 CH-3 (L) CH-2 (R) CH-1 BRIDGED-R BRIDGED-R

- Per informazioni sul selettore dei canali di ingresso (⑦) dell'unità HDA-F60, consultate "Diagramma di collegamento di base per HDA-F60" (pagina 13).

Diagramma di collegamento di base per HDA-F60

13 Unità principale, ecc.
14 Uscita anteriore
15 Uscita posteriore
16 Uscita subwoofer
⑰ Altoparlanti anteriori
18 Altoparlanti posteriori

19 Subwoofer
20 Subwoofer a doppia bobina
21 Cavo di prolunga RCA (venduto separatamente)
22 Cavo di conversione altoparlante-RCA (venduto separatamente)
23 Adattatore-Y (venduto separatamente)

Per l'unità HDA-F60, modificate l'impostazione del selettore dei canali di ingresso (⑦) in base al numero di canali dell'ingresso dell'altoparlante.

	Ingresso a 4 canali: [14]	Ingresso a 2 canali: [14]
7	[3/4]1/2 3/4INPUT CHANNEL	[1/2]1/2 3/4INPUT CHANNEL

Sistema con 4 altoparlanti

1 35A 35A INPUT LEVEL LO HI CH-3 CH-1 CH-4 CH-2 CH-1 LEVEL CONTROL CH-4 CH-3 CH-2 CH-1 [LO] CH-BR LED LED HDA-F50 11 8 9 3 [LO] 10 13 15* (L) (R) (R) (L) 21* 21* 14* (L) 12 12 R L R L 17

* Se l'unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA (21), potete usare il cavo di conversione altoparlante-RCA (22) (venduto separatamente). Per informazioni su come eseguire il collegamento, consultate "Informazioni sul collegamento al sistema con livello di ingresso altoparlanti" (pagina 17).

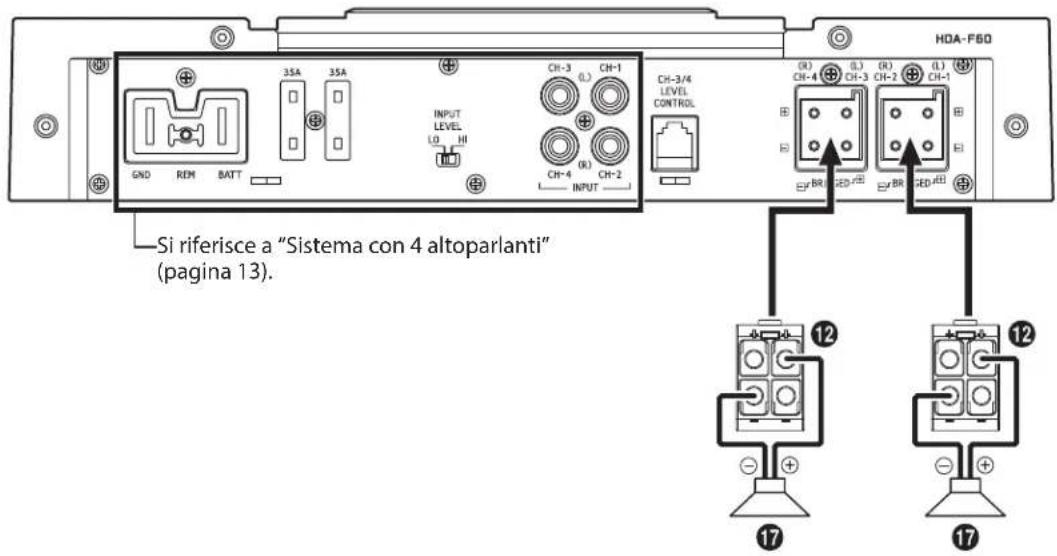

Sistema con 2 altoparlanti + 1 subwoofer (collegamenti a ponte)

Si riferisce a "Sistema con 4 altoparlanti" (pagina 13).

Sistema con 2 altoparlanti (collegamenti a ponte)

Si riferisce a "Sistema con 4 altoparlanti" (pagina 13).

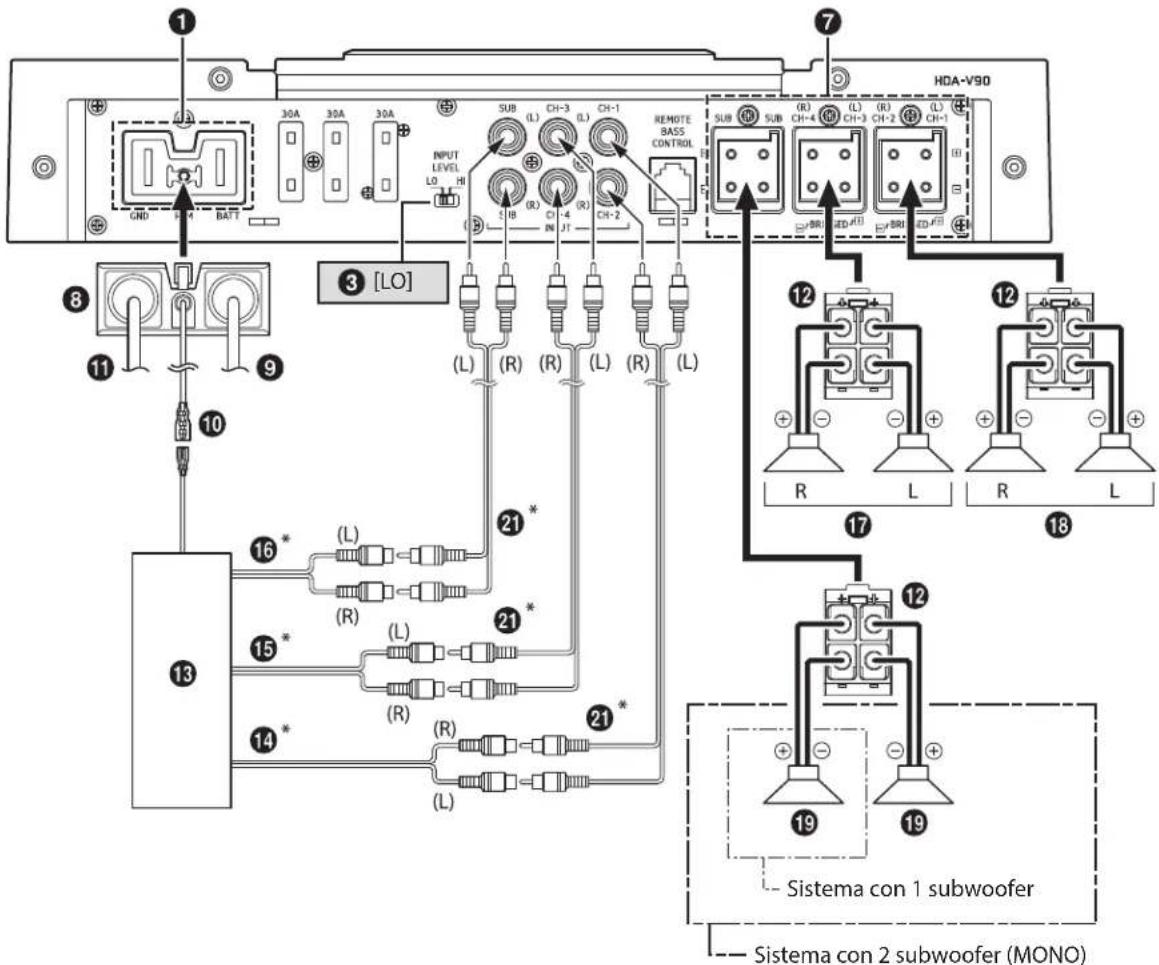

Diagramma di collegamento di base per HDA-V90

13 Unità principale, ecc.
14 Uscita anteriore
15 Uscita posteriore
16 Uscita subwoofer
⑰ Altoparlanti anteriori
18 Altoparlanti posteriori

19 Subwoofer
20 Subwoofer a doppia bobina
21 Cavo di prolunga RCA (venduto separatamente)
22 Cavo di conversione altoparlante-RCA (venduto separatamente)
23 Adattatore-Y (venduto separatamente)

Per l'unità HDA-V90, modificate l'impostazione del selettore dei canali di ingresso (⑦)/(⑨) in base al numero di canali dell'ingresso altoparlante.

	Ingresso a 5 canali: [1+2+3+4]	a 4 canali: Ingresso a 12+2+3+4	14
7	[3/4] [1/2]INPUT CHANNEL		1/2 3/4INPUT CHANNEL
9	[SUB]1+2+3+4 SUBINPUT CHANNEL	[1+2+3+4]1+2+3+4 SUBINPUT CHANNEL

Sistema con 4 altoparlanti + subwoofer

* Se l'unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA (21), potete usare il cavo di conversione altoparlante-RCA (22) (venduto separatamente). Per informazioni su come eseguire il collegamento, consultate "Informazioni sul collegamento al sistema con livello di ingresso altoparlanti" (pagina 17).

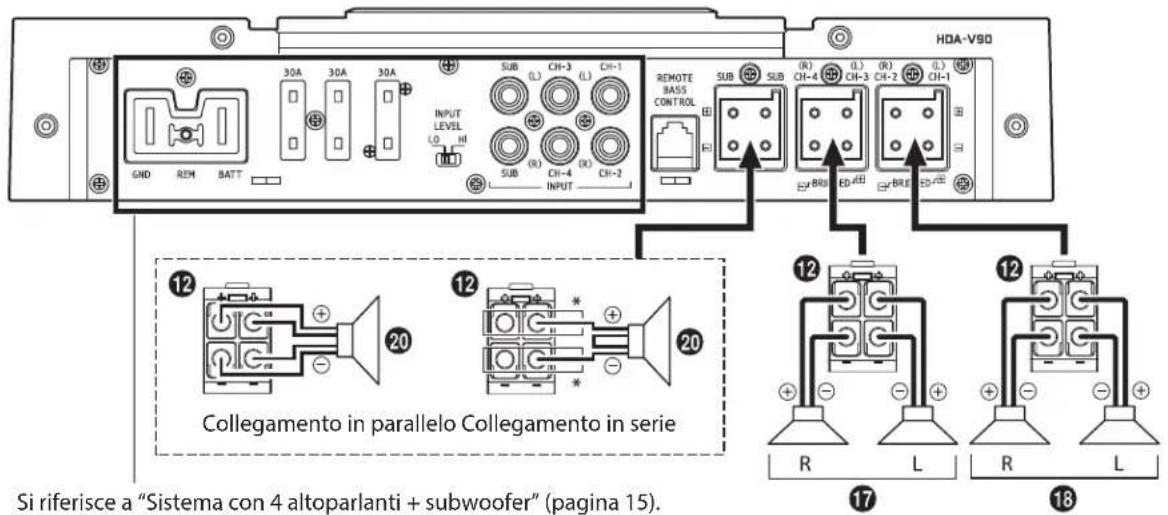

Sistema con 4 altoparlanti + subwoofer a doppia bobina

H0A-V90 GND REM BATT 30A 30A 30A INPUT LEVEL LO HI SUB CH-3 CH-1 SUB CH-4 CH-2 INPUT REMOTE BASS CONTROL SUB SUB (R) CH-4 CH-3 CH-2 CH-1 BRB ED,dd BRE ED,dd 12 12 12 Collegamento in parallelo Collegamento in serie Si riferisce a "Sistema con 4 altoparlanti + subwoofer" (pagina 15) 17 R L R L

* Se utilizzate un collegamento in serie, il filo del subwoofer a doppia bobina (20) può essere collegato ai morsetti (+) o (-) del connettore dell'altoparlante (12).

Sistema con 2 altoparlanti + 2 subwoofer (MONO) (collegamenti a ponte)

HDA-V90 Si riferisce a "Sistema con 4 altoparlanti + subwoofer" (pagina 15).

■ Informazioni sul collegamento al sistema con livello di ingresso altoparlanti

Quando si eseguono i collegamenti utilizzando il cavo di conversione altoparlante-RCA (22) (venduto separatamente), impostate l'interruttore di livello di ingresso altoparlanti (3) su "HI".

es. HDA-F60

- Non confondete il filo di uscita altoparlanti sul lato dell'unità principale collegato a questa unità. Da uscita altoparlanti anteriori (L)/(R) a CH1/CH2, da uscita altoparlanti posteriori (L)/(R) a CH3/CH4

- Per l'impostazione "Sistema con livello di ingresso altoparlanti" non è necessario collegare il filo di accensione a distanza data la presenza della funzione "RILEVAMENTO A DISTANZA" di questo prodotto. Tuttavia, la funzione di "RILEVAMENTO A DISTANZA" potrebbe non funzione a seconda della sorgente del segnale collegata. In questo caso, collegate il filo di accensione a distanza a un cavo di alimentazione in ingresso (alimentazione accessoria) in posizione ACC.

■ Consigli importanti sul collegamento a ponte di un amplificatore

Se si utilizza solo un ingresso a un canale, l'uscita risulterà bassa. Non è necessario utilizzare l'adattatore Y se si utilizza un'uscita di linea stereo/mono accoppiata per entrambi gli ingressi dell'amplificatore a ponte.

Collegamento corretto Un segnale Un segnale 13 CH-3 (L) CH-1 C1-4 (R) H-2 INPUT 21 23 Collegamento scorretto 13 CH-3 (L) CH-1 C1-4 (R) H-2 INPUT 21

■ Avvertenze sui cavi dell'alimentazione

Utilizzate cavi di dimensione adeguata alla capacità totale dei fusibili degli amplificatori da installare e alla lunghezza dei cavi stessi.

Per informazioni sulle dimensioni dei cavi, consultate "Avvertenze sul collegamento dei cavi dell'alimentazione" nel documento in dotazione e il seguente esempio di collegamento.

Esempio di collegamento per l'installazione di un solo amplificatore

• Quando la lunghezza del cavo dall'amplificatore alla batteria della vettura è 5 m Dimensione del cavo da utilizzare per (A): 21 mm ^2
• Capacità del fusibile esterno: utilizzate un fusibile di capacità uguale o superiore a quello dell'amplificatore

HDA-M80/HDA-V90: uguale o superiore a 90 A

HDA-F60: uguale o superiore a 70 A

Amplificatore ⑨ (+) ⑪ (-) ⑨ Fusibile esterno (+) (-) Telaio della vettura Batteria della vettura (A)

Esempio di collegamento quando si installano due amplificatori con una capacità dei fusibili di 90 A e un amplificatore con una capacità di 70 A

• Quando la lunghezza dei cavi da ciascun amplificatore al blocco di distribuzione è 1 m Dimensioni del cavo da utilizzare per (B): 21 mm ^2 (o 8 mm ^2 )
• Quando la lunghezza del cavo dal blocco di distribuzione alla batteria della vettura è 4 m Dimensione del cavo da utilizzare per (C): 53 mm ^2
• Capacità del fusibile esterno: utilizzate un fusibile di capacità uguale o superiore alla capacità totale di quelli degli amplificatori installati

90 A + 90 A + 70 A = uguale o superiore a 250 A

NOTA:

- Se la lunghezza del cavo di alimentazione e del cavo di massa supera 1 m, oppure se si collega più di un amplificatore, occorre utilizzare un blocco di distribuzione.

SPECIFICHE

HDA-M80

Prestazioni
Uscita alimentazione	Per canale, Ref.: 4 Ω, 14,4 V 500 W RMS x 1
	Per canale, Ref.: 2 Ω, 14,4 V 800 W RMS x 1
THD+N	Ref.: 10 W in 4 Ω ≤0,02%
	Ref.: potenza nominale in 4 Ω ≤0,07%
Rapporto S/N	IHF A-wtd + AES-17Ref.: 1 W in 4 Ω	>83 dB
	IHF A-wtd + AES-17Ref.: potenza nominale in 4 Ω	>107 dB
Risposta in frequenza	+0/-3 dB, Ref.: 1 W in 4 Ω 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W in 4 Ω 10 Hz - 300 Hz
Fattore di smorzamento Ref.: 10 W in 4 Ω a 100 Hz >1.500
Controllo
Sensibilità di ingresso	Ingresso RCARef.: potenza nominale in 4 Ω	Hi: 0,4 - 10 VL0: 0,1 - 4,0 V
Crossover	HPF/LPF variabile	LPF: 50 Hz - 400 Hz(-24 dB/ott.)
	Subsonico variabile	8 Hz - 40 Hz(-24 dB/ott.)
Equalizzatore EQ bassi (fc = 50 Hz)		Da 0 a +12 dB(Variabile)
Livello remoto* Attenuazione lineare Da 0 a -20 dB
Generali
Impedenza di ingresso >10 kΩ
Uscita preamplificatore CH	-1/2 pass-through in ingresso, con buffer 4 V max.
Dimensioni	Larghezza 291 mm
	Altezza	53,5 mm
	Profondità	189,5 mm
Peso		3,7 kg

* È necessaria l'unità opzionale RUX-KNOB o RUX-KNOB.2.

NOTA:

- Le specifiche e il modello sono soggetti a modifiche senza preavviso.

Prestazioni
Uscita alimentazione	Per canale, Ref.: 4 Ω, 14,4 V 100 W RMS x 4
	Per canale, Ref.: 2 Ω, 14,4 V 150 W RMS x 4
	Collegamento di ponte, Ref.: 4 Ω, 14,4 V	300 W RMS x 2
THD+N	Ref.: 10 W in 4 Ω ≤0,02%
	Ref.: potenza nominale in 4 Ω ≤0,07%
Rapporto S/N	IHF A-wtd + AES-17Ref.: 1 W in 4 Ω	>87 dB
	IHF A-wtd + AES-17Ref.: potenza nominale in 4 Ω	>106 dB
Risposta in frequenza	+0/-3 dB, Ref.: 1 W in 4 Ω 10 Hz - 60 kHz
	+0/-1 dB, Ref.: 1 W in 4 Ω 15 Hz - 30 kHz
Fattore di smorzamento Ref.: 10 W in 4 Ω a 100 Hz >500
Controllo
Selezione ingresso	Configurazione segnale ingresso selezionabile(ingresso a 2 can./4 can.)	CH-3/4:CH-1/2 o CH-3/4
Sensibilità di ingresso	Ingresso RCARef.: potenza nominale in 4 Ω	Hi: 0,5 - 10 VLo: 0,2 - 4,0 V
Crossover	HPF/LPF variabile	50 Hz - 400 Hz(-12 dB/ott.)
Livello remoto* Attenuazione lineare Da 0 a -20 dB
Generali
Impedenza di ingresso >10 kΩ
Dimensioni	Larghezza 291 mm
	Altezza 53,5 mm
	Profondità 189,5 mm
Peso 3,8 kg

* È necessaria l'unità opzionale RUX-KNOB.2.

NOTE:

• Le specifiche e il modello sono soggetti a modifiche senza preavviso.
• Per la riproduzione di sorgenti ad alta risoluzione, tutti i dispositivi del sistema audio devono essere compatibili con l'audio ad alta risoluzione.

		CH-1/2/3/4 SUBWOOFER
Prestazioni
Uscita alimentazione	Per canale, Ref.: 4 Ω, 14,4 V 75 W RMS x 4 300 W RMS x 1
	Per canale, Ref.: 2 Ω, 14,4 V 100 W RMS x 4 500 W RMS x 1
	Collegamento di ponte, Ref.: 4 Ω, 14,4 V	200 W RMS x 2 -
THD+N	Ref.: 10 W in 4 Ω ≤0,02% ≤0,02%
	Ref.: potenza nominale in 4 Ω ≤0,07% ≤0,07%
Rapporto S/N	IHF A-wtd + AES-17Ref.: 1 W in 4 Ω	>87 dB >80 dB
	IHF A-wtd + AES-17Ref.: potenza nominale in 4 Ω	>105 dB >104 dB
Risposta in frequenza	+0/-3 dB, Ref.: 1 W in 4 Ω 10 Hz - 60 kHz 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W in 4 Ω 15 Hz - 30 kHz 10 Hz - 300 Hz
Fattore di smorzamento	Ref.: 10 W in 4 Ω a 100 Hz	>500	>1.000
Controllo
Selezione ingresso	Configurazione segnale ingresso selezionabile (ingresso a 2 can./4 can./6 can.)	CH-3/4:CH-1/2 o CH-3/4	CH-1+2+3+4o SUBWOOFER
Sensibilità di ingresso	Ingresso RCARef.: potenza nominale in 4 Ω	Hi: 0,5 - 10 VLo: 0,2 - 4,0 V	Hi: 0,4 - 10 VLo: 0,1 - 4,0 V
Crossover	HPF/LPF variabile	HPF: 50 Hz - 400 Hz(-12 dB/ott.)	LPF: 50 Hz - 400 Hz(-24 dB/ott.)
	Subsonico variabile	-	8 Hz - 40 Hz(-24 dB/ott.)
Equalizzatore	EQ bassi (fc = 50 Hz)	-	Da 0 a +12 dB(Variabile)
Livello remoto*	Attenuazione lineare	- Da 0 a -20 dB
Generali
Impedenza di ingresso		>10 kΩ
Dimensioni	Larghezza	291 mm
	Altezza	53,5 mm
	Profondità	189,5 mm
Peso		3,9 kg

* È necessaria l'unità opzionale RUX-KNOB o RUX-KNOB.2.

NOTE:

• Le specifiche e il modello sono soggetti a modifiche senza preavviso.
• Per la riproduzione di sorgenti ad alta risoluzione, tutti i dispositivi del sistema audio devono essere compatibili con l'audio ad alta risoluzione.

INNEHÅLL

WARNING!......1

UNDERHÅLL 2

TILLBEHÖR 2

INSTALLATION....3

TA BORT ÖVRE HÖLJET 3

ANSLUTNINGAR 4

KONTROLLISTA FÖR ANSLUTNING ....7

VÄLJARINSTÄLLNINGAR....8

SYSTEMSCHEMAN....11

SPECIFICATIONER 19

WARNING!

Avvertenze sullo smaltimento di dispositivi elettronici guasti o usati e delle batterie (valido per quei paesi che hanno adottato il sistema di raccolta differenziata)

In caso di smaltimento del prodotto, non gettarlo assolutamente insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata per prodotti elettronici conforme alle leggi che regolano il trattamento, il deposito e il riciclo. Contattare le autorità locali per ulteriori informazioni e per trovare il punto di raccolta più vicino alla vostra abitazione. Un corretto riciclo e un appropriato smaltimento dei rifiuti contribuirà a conservare le risorse e a prevenire effetti nocivi sia sulla salute che sull'ambiente.

SVENSKA
