RM1500 - Gräsklippare Cramer - Gratis bruksanvisning och manual
Hitta enhetens manual gratis RM1500 Cramer i PDF-format.
| Produkttyp | Robotgräsklippare |
| Varumärke | Cramer |
| Modell | RM1500 |
| Mått (HxBxD) | 26 x 62 x 50 cm |
| Vikt | 11 kg |
| Elförsörjning | 100-240 V / 32 V DC, adapter IP67 |
| Batteri | Litiumjon 24 V / 2,0 Ah, ref. 211022355 |
| Genomsnittlig laddningstid | 70 minuter |
| Genomsnittlig klipptid | 70 minuter |
| Klippsystem | Tre roterande blad, klippbredd 22 cm |
| Klipphöjd | 20 till 60 mm (justerbar) |
| Max arbetstarea | 1 500 m² |
| Max lutning | 35 % |
| Max längd på begränsningskabel | 800 m |
| Ljudnivå | 58 dB(A) uppmätt / 60 dB(A) garanterad |
| Skyddsklass (klippare) | IPX5 |
| Skyddsklass (laddstation) | IPX2 |
| Huvudfunktioner | Automatisk klippning, programmering via app Cramer GreenGuide, hinderdetektering, ledning via kabel, automatisk återgång till laddstation |
| Säkerhet | STOPP-knapp, säkerhetsnyckel, inbyggt larm, lyft- och lutningssensorer |
| Regelbundet underhåll | Regelbunden rengöring, byte av blad var 2-6 vecka, byte av batteri var 2-4 år |
| Reservdelar | Reservblad (GLOBE 333092355), batteri (ref. 211022355), begränsningskabel och ledningskabelkit |
| Garanti | 2 år, exklusive blad och skador orsakade av felaktig användning |
| Medföljande tillbehör | Laddstation, strömförsörjning, begränsningskabel (10 m), pluggar, kontakter, extra blad och skruvar |
Vanliga frågor - RM1500 Cramer
- Blinkande grönt: klipparen stoppad, redo att starta.
- Fast grönt: i drift eller laddning.
- Blinkande blått: försöker ansluta till internet.
- Blinkande gult: PIN-kod krävs.
- Blinkande rött: fel, se appen för detaljer.
Användarfrågor om RM1500 Cramer
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Gräsklippare i PDF-format gratis! Hitta din manual RM1500 - Cramer och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. RM1500 av märket Cramer.
BRUKSANVISNING RM1500 Cramer
Foljande sidor innehaller viktiga sakerhets- och anvandaranvisningar.
Läs och ta till dig alla sakerhetsanvisningar, varninger och forsiktighetsatgärder ienna handbok.
Om du inte lase och foljer dessa anvisningar, varninger och forsiktighetsatgärder kan det leda till allvarliga skador aller dödsfall for personer och husdjur somt skador pa personlig egendom.
Materialien, teknsika data och figuruma i dcnna handbok ar ondast riklinjer och damed into bindande. Tillverkaren forbehaller sig ratten att gora andringar pa de teknsika egenskapema och alla driftfunktioner, material, teknsika data ell erfigurer utan foregaarde meddelande.
Innehäll
Produktssakerhet 4
Lasa anvandarhandboken 4
Driftsakerhet 6
Uppackning av Produkten 7
Installation 8
Planera layouten och forbereda 8
Installerochanslata laddstationen 9
Placera laddstationen pa en sadan har plats: 9
Ansluta strömförsörjningen 10
Ladda batteriet for forsta gangen. 11
Installerabegransningskabeln. 12
Installeraguidekabel. 15
Kalibrera och ta maskinen i drift for
Forsta gangen 17
Anvandning. 18

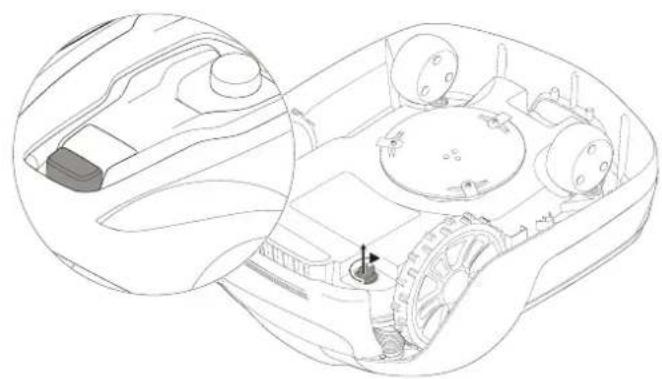

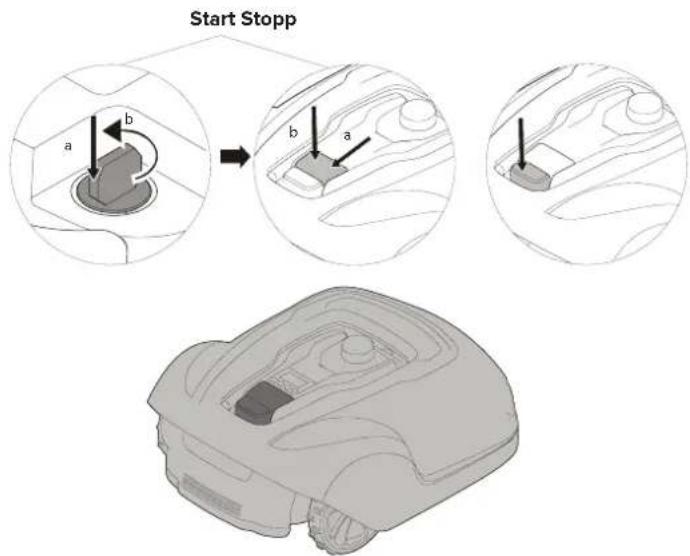

Starta och stoppa klipparen. 18
Stanga av klipparen 18
Justera klipphoJden. 18
Lyfta och bara klipparen. 19
Koppla mobilappen till klipparen. 19
Underhäll 20
Ta av stommen fran chassit. 20
Rengoring 20

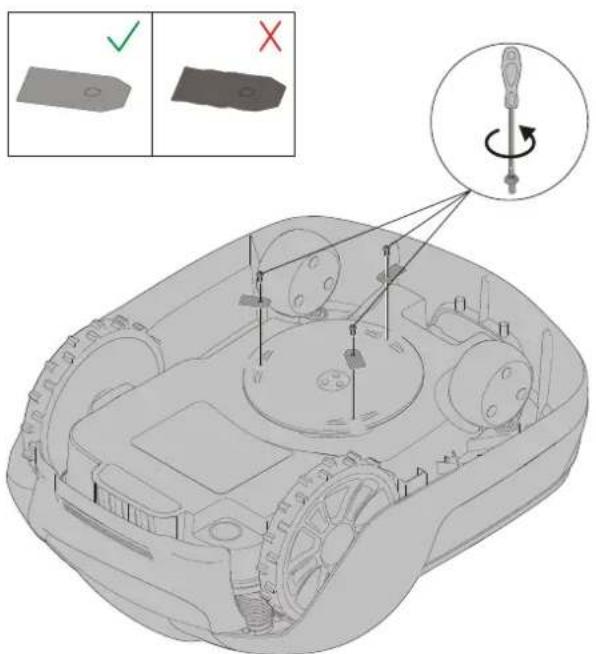

Byta ut knivarna 21
Underhalla batteriet. 21

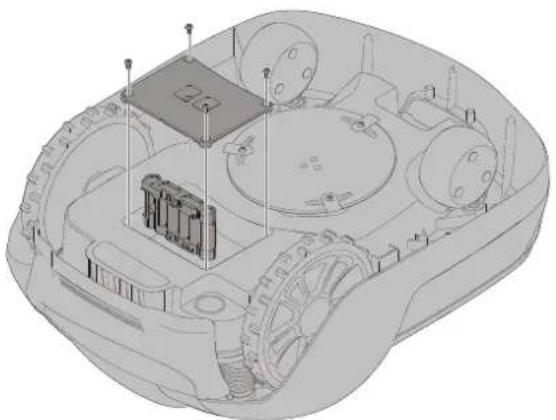

Byta ut batteriet. 22
Vinterförvaring av klipparen 23
Vinterforvaring av laddstationen 23
Felsökning. 24
Led-indikatorer paki klipparen. 24
Symptom 25
Brott pa begränsningskabeln och
Guidekabeln. 25
Tekniska data. 26
Miljöskydd 28
Garantivilikor 29
CE-deklaration om overensstammelse 30

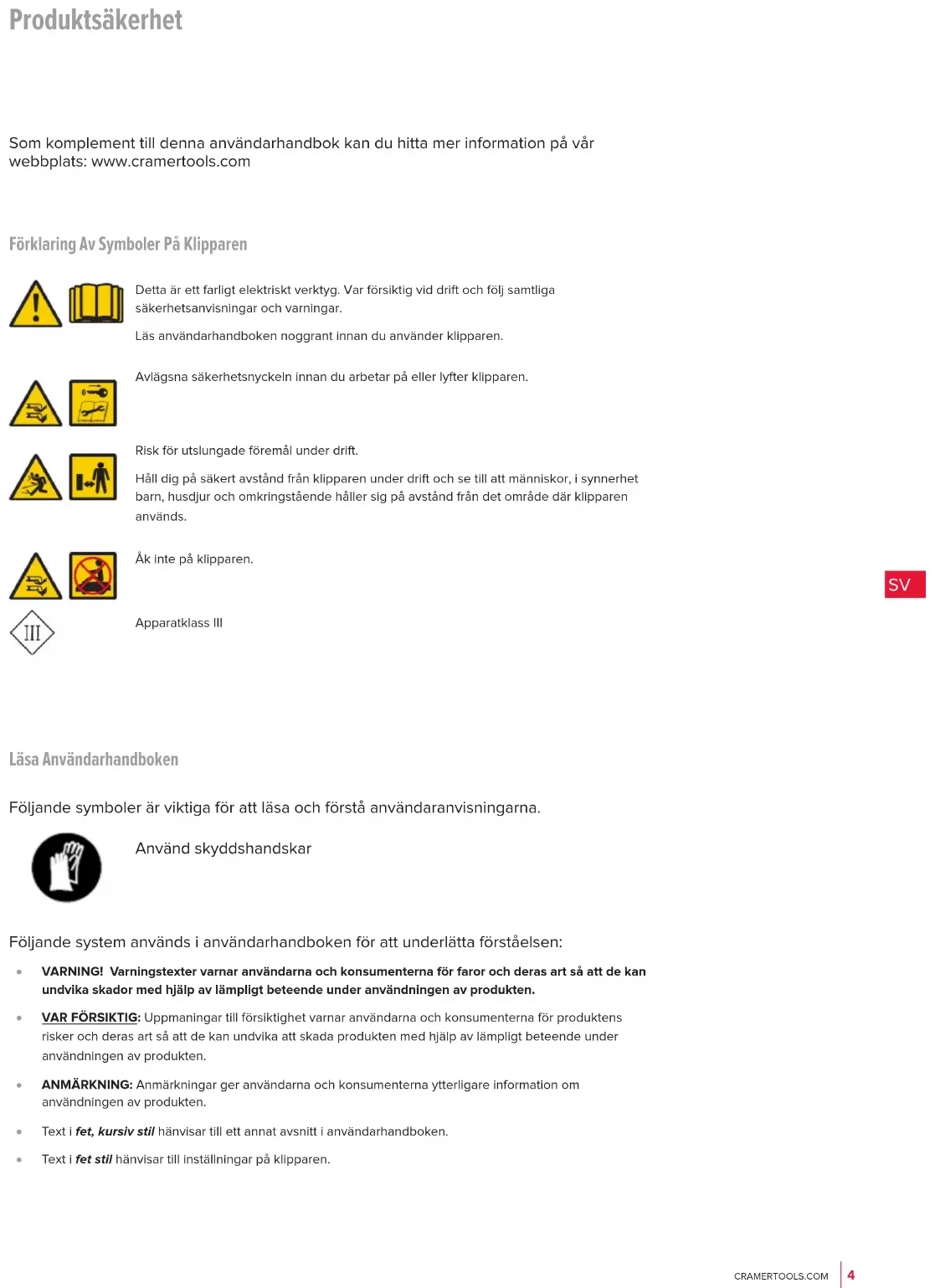

Produktssakerhet
Som komplement tillenna anvandarhandbok kan du hitta mer information pa var webbplats: www.cramertools.com
Förklaring Av Symboler P Klippen
Detta ar ett farligt elektriskt verktyg. Var forsiktig vid drift och folj samtliga sakerhetsanvisningar ar varninger.
Läs användarhandboken noggrant innan du använder klipparen.
Avlagsna sakerhetsnyckeln innan du arbetar pa aller lyfter klipparen.
Häll dig pa säkert avständ fran klipparen under drift och se till att manniskor, i synnerhet barn, husdjur och omkringstaende haller sig pa avstand fran det omrade där klipparen används.
Akeinte paki kllpparen.
Apparatklass III
Lasa Anvandarhandboken
Följande symboler ar viktiga for att lasa och forsta anvandaranvisingarna.
Använd skyddshandskar
Foljande system anvands i anvandarhandboken for att underlatta forstaelsen:
VARNING! Varningstexter varnar användarna och konsumenterna for faror och deras art sa att de kan undvika skador med hjäpl av lampligt beteende under användningen avprodukten.
VAR FORSIKTG: Uppmaningar till forsiktiget varnar anvandarna och konsumenterna for produktens risker och deras art sa att de kan undvika att skada Produkten med hjälp av lampligt beteende under användningen avprodukten.
ANMARKNING: Anmärkningar ger användarna och konsumenterna ytterligare information om användningen av Produkten.
Text ifet, kursiv stil hanvisar till ennatt avsnitt i anvandarhandboken.
Text ifet stihanvisar till installningar klipparen.
VIKTIGT
LAS NOGGRANT FORE ANVANDNING! SPARA FOR FRAMTIDA REFERENS!
Träning
VARNING! Automatisk graskilppare! Halldlg undan fran maskinen! Ha uppsikt over barn!
Läs anvisingarna noggrant. Bekanta dig med reglagen och hur maskinen ska användas.
Lät aldrig personer som inte känner till dessa anvisningar erller barn anvanda maskinen. Lokala bestammelser kan foreskriva en öldersgräns for bruk.
- Operatoren aller användaren ar ansvarig for olyckor aller faror gentemot andra personer aller egendom.
Forberedelser
Sakerstall att grans- och guidekablarna installeras enigt anvisningarna.
- Undersök regelbundet området där maskinen skanvändas och ta bort alla stenar, pinnar, kablar, ben och övriga foremål.
- Kontrollera regelbundet maskinen visuellt for att se att knivarna, knivbultarna och klippmodulen inte ar slitna eller skadade. Byt ut slitna eller skadade knivar och bultar parvis for att bevara balansen.
Allmänt
Anvand aldrig maskinen med trasiga skydd aller utan skyddansordninger, exemplivelis holjet, pA plats.
- Placera aldrig harder eller fotter nara eller under roterande delar.
Lyft aller aldrig en maskin medan motorn ar igang.
- Avlagsna (eller aktivera) blockeringsanordningen fran maskinen
-
innan röjning av blockering;
-
innan kontroll, rengöring aller arbeten pa maskinen.
Lämna inte maskinen igang utan uppsikt om du vet att det finns husdjur, barn ell er andra personer i narheten.
Underhalb och forvaring
Se till alla muttrar, bultar och skruvar ar atdragna sa att maskinen ar i Funktionsdugligt skick.
- Byt slitna eller skadade delar av sakherhetsskal.
Sakerstall att du endast anvander ersattningsklippdelar av ratt typ.
Sakerstall att batterierna laddas med ratt laddare som rekommenderas av tillverkaren. Felaktig anvandning kan leda till elstotar, overhettning aller lackage av korrosiv vatska fran batteriet.
Vid lackage av elektrolyt ske du spel a med vatten/neutraliserande medel. Kontakta likare vid kontakt med ogonen etc.
Service av maskinen ske i enlight med tillverkarens anvisningar.
Driftsakerhet
Denna användarhandbok innehäller all grundläggande information om saker drift och sakert unterhäll av klippen.
Lás nogrant igenom alla sakerhetsatgärder och -anvisningar ienna användarhandbok innandu anvander klipparen. Spara denna användarhandbok for framtida referens. Folj tillverkarens anvisningar vad galler installation, drift, underhall och reparater.
Den har klipparen ar konstruerad for att klippa gras pa oppna och plana ytor. Anvand endast utrustning som rekommenderas av tillverkaren. All annan anvanding fir felaktig anvanding.
Den har klippenaren uppyller CE-sakerhetsstandarderna och -direktiven angaende elektromagnetisk kompatilitet, maskiner och lagspanning.
Klipparen ar inte avsedd att anvandas av personer (inklusive barn) med nedsatt fysisk, sensorisk erller psyisk formaga, ellr som saknar erfarenhet och kunskap, om de inte overvakas erler har fatt instruktioner om anvandning av maskinen fran en person som ar ansvarig for deras sakerhet.
Häll uppsikt över barn sa att de inte leker med maskinen.
Klipparen fär endast användas, underhállas och repareras av personer som helt och hallet Förstår dess särskilda egenskaper och sakerhetsbestammelser.
Starta klipparen enligt anvisingarna. När sakerhetsnyckeln ar i aktiverat lage sku du halla hander och fotter undan frän de roterande knivarna.
Placera aldrig harder och fotter under klipparen.
Ändra inte på klipparens ursprungliga konstruktion. Eventuellaändringar gört att garantin upphör att gälla.
Stäng av klippen med STOPP-knappen på klippen nar個人, i synnerhet barn, eller husdjur befinner sig i klippområdet. Vi rekommenderar att klippen programmeras for att användas under tider nar inga personer eller husdjur befinner sig i området.
Avlagsna foremål som exemplevis grenar, leksaker, stenar och verktyg som kan skada knivarna frän området. Klipparan kan fastna på foremål klippområdet och det kan kravas hjälp for att avlagsna foremållet innan klipparen kan fortsätta klippa.
Lyft aldrig upp klipparen eller bar den med sakerhetsnyckeln isatt.
Stäng alltid av klipparen med STOPP-knappen;när klipparen inte används. Klipparen kan endast starta när sakerhetsnyckeln ar isatt och START-knappen trycks in.
Det inbyggda larmet ar mycket hegt. Var forsiktig, i synnerhet om klippen hanteras inomhus.
Använd inte klippen med en trasig kniv Disk erer stonne.
Klipparen fär inte användas av personer som inte vet hur den fungerar och beter sig.
Placera inte nagot ovanp klliparen ell dess laddstation.
Använd alltid skyddshandskar när du arbetar med klipparenks knivar.
13 LED for driftkontroll
14 Anvandarhandbok och snabbguide
15 Stromforsörning
16 Skruvar for att fasta laddstationen (5 st.)
17 Lagspänningskabel
18 Slingkabel for begränsnings- och guidekabel
19 Kabelpinnar
20 Extra knivar och skruvar (3 st.)
21 Linjal (bryt loss fran kartonglocket)
22 Skarv- och guidekabelkopplingar
23 Slingkabelkopplingar
- Stromförsöjningens utseende kan variera beroende på marknaderna.
Packa upp klipparen och installationsmaterialiaet. Sakerstall att alla delar som visas i figur 1 ingar och ar oskadade. Kontakta din aterforsaljare om nagra delar saknas aller skadade.
Spara snabbguiden pa en saker plats, eftersom den innehaller den unika hopkopplingskoden for din klippare.
Installation
Lásigenom hela avsnittet innan du páborjar installationen. Installationen páverkar klipparents formága.
Planera installationen noggrant.
Installationens huvudsakliga uppgifter ar att:
- Planera layouten och forbereda
- Installera och ansluta laddstationen
Ansluta strömförsörningen
Ladda batteriet forforsta gangen - Installera begränsningskabeln
- Installera guidekabeln
- Kalibrera och ta maskinen i drift Första gangen
Planera Layoutn Och Forbereda
Sakerstall att foljande stammer in pa det omrade dar klipparen sha anvandas:
Graset ar kortare an 10 cm.
Det finns inga stenar, losa tradelar, kablar, elkablar med strom aller andra frammande foremal.
Användningsomradet ar plant och har inga diken, fāror erler sluttningar som ar brantare an 35 %.
For installationen kravs foljande verktyg (ingar ej):
- Hammare/gummiklubba for att slåned pinnarna i marken
- Universaltang for att kapa begränsningskabeln
Polygriptang for att trycka ihop kopplingarna - 6 mm insexnyckel for att fasta laddstationen till marken
Installation
Installera Och Ansluta Laddstationen
Placera laddstationen pa en sadan har plats:
En plan yta utan direkt solljus (Laddstationens framkant far inte vara mer an 5 cm högre ellägre an den bakre kanten.)
Inom räckhäll frän ett vagguttag (Lagspänningskabeln ar 10 m lang.)
Med fritt utrymme minst 3 m framfor den och 1 m at varje sida (Placera den inte i trangau utrymmen inom användningsomradet.)
SV
Hela laddstationen maste befinna sig inom användningsomradet i enlight med figuren.
Installation
Ansluta Strömförsörjningen
Anslut strömförsörjningen på en sval, torr platsutan direkt solljus.
Om strömförsörningen ansluts till ett eluttag utomhus maste det vara godkänt for utomhusbruik.
Lagspänningskabeln kan dras tvärs over användningsomradet om den trampas eller gravs ned.
VAR FÖRSIKTIG: Kapa, skarva eller andra inte på lagspänningskabeln. Om du görändringar på lagspänningskabeln upphör garantin att gälla.

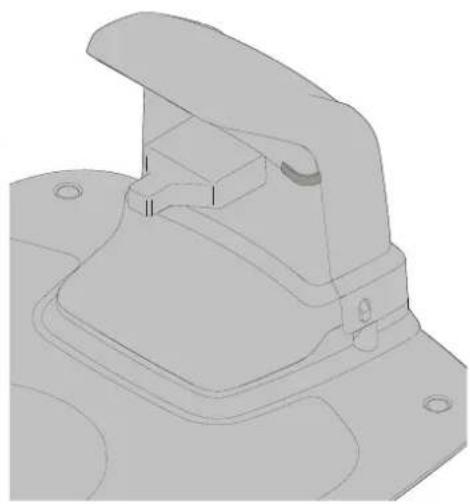

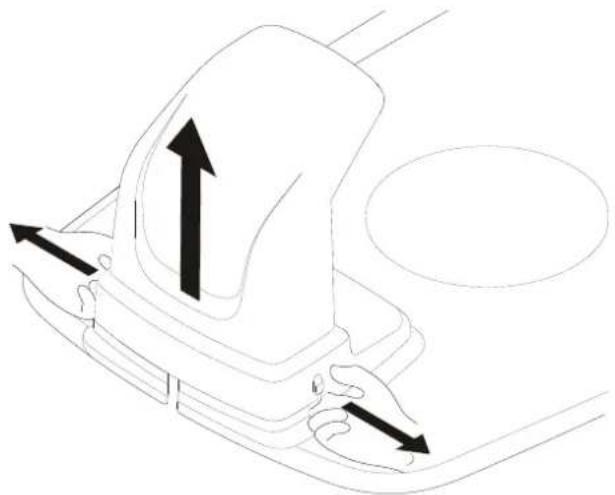

Ta av skyddskapan pa laddstationen genom att trycka pa flikarna pa vardera sidan av basen och lyfta av kapan.

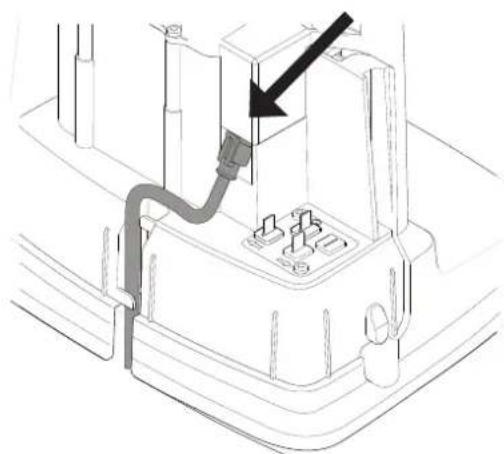

Anslut lagspanningskabeln till laddstationen.
Fäst lagspänningskabeln bakom flikarna for att hälla den på plats på laddstationen.
Anslut strömfornsörjningskabeln tillettvagguttag 100-240 V.
Installation
Ladda Batteriet For Forsta Gangen
Satt i sakerhetsnyckeln i klipparens undersida och vrid den till aktiverat lage.
SV

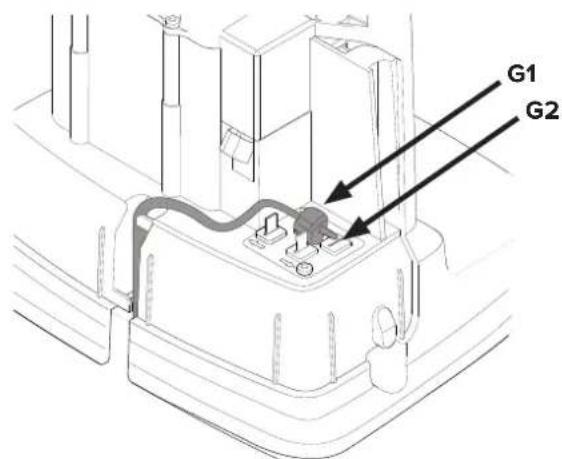

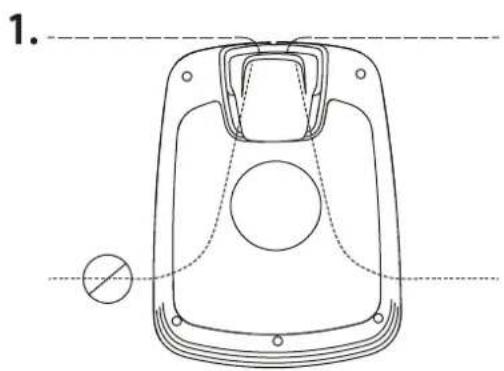

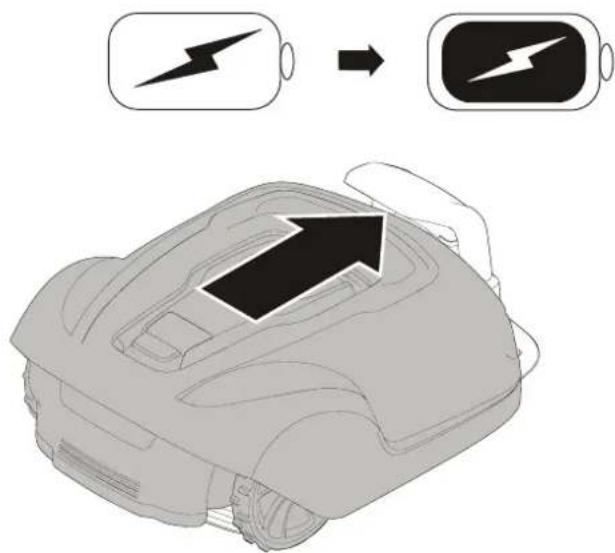

Placera klipparen i laddstationen medan begränsnings- och guidekablarna dras.
Klipparen kan inte användas forän installationen ar slutford.
När du installerar begränsningskabeln finns det ett antal situationer att tänka pa, se tabellen nedan.
Tabell 1. Hantera awikelser och hinder i användningsområdet
| Variation inom användningsområdet Begränsningskabelplanering | |
| Fasta hinder i somma höjd som gräsmatton som klippen kan korsa (t.ex. stenlagda gängar) | Dra begränsningskabel under stenarna eller i skarvarna mellan stenarna.Kör aldrig klippen över grus, kompostmaterial aller liknande som kan skada knivarna. |
| Fasta hinder ± 1 cm höga Dra begränsningskabeln 10 cm från hindret. | |
| Fasta hinder 1–5 cm höga (små diken, blomsterland eller lögga kantstenar) | Dra begränsningskabeln 30 cm früh vindret. |
| Fasta hinder 5 cm eller högre (staket eller murar) Dra begränsningskabeln | 35 cm früh vindret. |
| Fasta hinder som År högre +- 15 cm och klarar en kollision (träd eller buskar) | Ingen ätgård krö vs - klippen kör sunt denna typ av hinter*nar den kolliderar med dem. |
| Fasta hinder som slutter en aning, t.ex. stenar uller stora träd med upphöjda röttter | Dra begränsningskabeln 30 cm früh vindret erer avlögsnahindret. |
| Fasta hinder som inte klarar en kollision Dra begränsningskabeln 30 cm früh och runt vindret och sedan tillbaka tillamma linje. | |
| Länga och smala passager och områden smalare +- 1,5 m Installera en guidekabel. | |
| Gränser i en slutting, på en vög, i en brant eller over vatten | Komplettera begränsningskabeln med en fysisk grös som Är minst 15 cm hög. |
| Sluttning på upp till 35 % inom användningsområdet | Ingen ätgård krö vs - klippen klarar upp till 35 % sä länge sluttningen inte befinner sig vid användningsområdetsråns. |
| Sluttning på minde +- 15 % vid användningsområdetens kant Dra begränsningskabeln som vanligt. | |
| Sluttning på mer +- 15 % vid användningsområdetens kant Dra inte begränsningskabeln sävia det inte finns ett fast hinter (staket eller mur) som hindrar klippen frasn att lämna användningsområdet.När en del av användningsområdetsrådsytterkant slutter mer +- 15 % sca du dra begränsningskabeln 20 cm inaat på den plana ytan innan sluttningens börgan. |
ANMÄRKNING: Sluttningarnas lutting anges i procentenheter (%). En sluttning som procentenhet beräknas som hojdskillnaden i centimeter for varje meter. Om hojdskillnaden exemplpelvis ar 10 cm inebär det att lutningen ar 10 %.
Installation
SV
Säkra tillfällg slingkabelns ande med hjälp av en pinne erer ett annat foremål vid laddstationen.

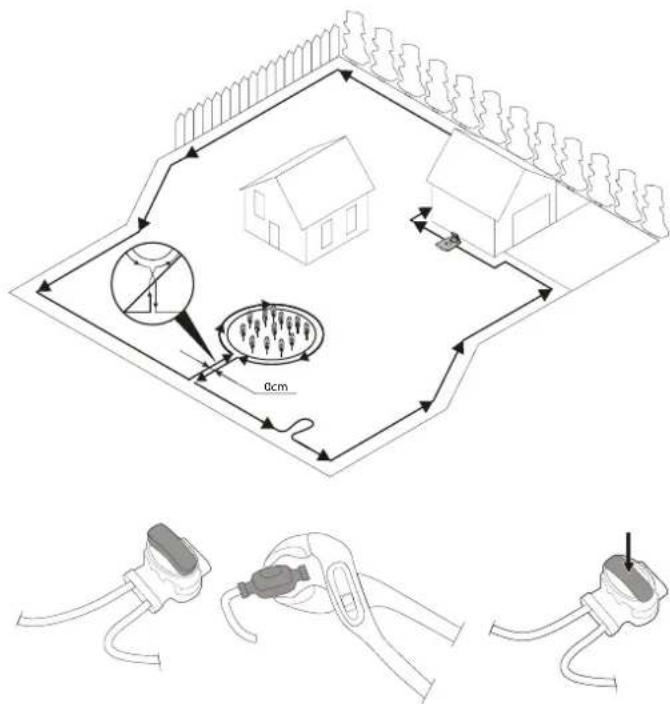

Dra slingkabeln i riktning moturs langs användningsområdets planerade gräns, och ta hänsyn till reglerna i tabell 1 tills du ar tillbaka vid laddstationen.
Om du ska installerera en guidekabel ske du skapa en ogla med ca 20 cm extra begränsningskabel vid den punkt där guidekabeln senare ska anslutas.
Se Installera guidekabel pa sidan 15 for mer information.
Om begransningskabeln ar for kort skau anvanda de medfoljande skarvarna och guidekabelkopplingarna for att skarva ytterligare begransningskabel pa foljande satt:
1 Satt i begränsningskabelns badaändar i skarven och guidekabelkopplingen. Kontrollera att kablarna ar helt isatta i skarven och guidekabelkopplingen sa attändarna ar synliga genom skarven och guidekabelkopplingen.
2 Tryck ned knappen på toppen av skarven och guidekabelkopplingen helt med en polygriptang tills du hör att klick.
Lagg ned slingkabelspolen vid laddstationen.
Gà tillbaka lungs användningsområdets grans och sakra
begränsningskabeln med antingen pinnar eller genom att griva ned den i marken. Vi rekommanderer pinnar aftersom man dā kan justera under användningens Första veckor.
När du sakrar begränsningskabeln med pinner:
- Klipp gräset vändigt lögnt med en vanlig gräsklippare eller trimmer)där kabeln skadras.
Lagg begransningskabeln pa marken och sakra med pinnar tatt tillsammans.
Tryck ellslnd pinnarni marken.
Tryck inte ned pinnarna sa djupt i marken att de stracker begransningskabeln.
När du gräver ned begränsningskabeln:
När hela begränsningskabeln ar dragen och sakrad ske du Installeraändslingkabelkopplingar enligt ffoljande:
1 Oppna slingkabelkopplingen och placera kabelin slingkabelkopplingens grepp.
2 Tryck samman slingkabelkopplingarma med en polygriptang tills du hör ett klick.
Klipp av utstickande begränsningskabel 1-2 cm ovanfor varje koppling.
Installation
Anslut begränsningskabeln till laddstationen enigt foljande:
1 Ta av skyddskapan pa laddstationen och tra in kabeln bakom flikarna i kanalen langst bak pa laddstationen.
2 Tryck pa kopplingen pa metallstiften pa laddstationen (markerade med pilar at vänster och hoger).
ANMÄRKNING: Säkerställ att begränsningskabeln till höger om laddstationen ar ansluten till högerpilen och vice versa für vänster sida.
Installation
Installera En Guidekabel
Klipparen anvander sig av guidekabeln som tillval for att hitta tillbaka till laddstationen, men aven for att hitta svaratkomlga delar inom anvandningsomradet. Guidekabeln dras exemplvis mellan laddstationen och en avlagsen del av anvandningsomradet aller genom en smal passage.
For smala passager (smalare an 3 m) eller for att forkorta söktiderna rekommenderar vi en guidekabel.
Använd sama kabelspole für bade begränsningskabeln och guidekabeln.
Bäde guidekabeln och begränsningskabeln maste sakras mot marken med pinnar eller genom att grivas ned.
När du installerar guidekabeln i en brant sluttning ske du dra kabeln i vinkel mot sluttningen sa att det ar enklare for klippen att folja guidekabeln i sluttningen.
Dra inte guidekabeln i skarpa vinkar -d'far klipparen svart att folja den.
SV
Dra inte guidekabeln narnare begräsningskabeln an 30 cm.
Dra inte guidekabeln tvärs over begränsningskabeln.
Dra guidekabeln rakt under laddplattan och sedan atminstone 2 m rakt ut fran plattans framkant.
Lämna sa mycket utrymme som möjglt till vänster om guidekabeln (settNDAR stär vänd mot laddstationen).
Kapa begränsningskabeln med universsaltången.
Installation
Satt i begränsningskabelns bádaalandar somt guidekabelns ena ande i skarven och guidekabelkopplingen. Kontrolera att kablarna ar helt isatta i skarven och guidekabelkopplingen sa att andarna ar synlga genom skarven och guidekabelkopplingen.
Tryck ned knappen på toppen av skarven och guidekabelkopplingen helt med en polygriptang tills du hör att klick.
Säkra skarven somt begränsnings- och guidekablarna med antingen pinnar eller genom att gräva ned dem.
Anslut guidekabeln till laddstationen enligt foljande:
1 Ta av skyddskapan pa laddstationen och tra in guidekabeln bakom flikarna i kanalen till kontakterna.
2 Anslut guidekabeln till det kontaktstift pa laddstationen som ar markt G.
Installera en andra guidekabel
1 Om du har mer an en smal passage aller en komplicerad tradgård kan du installerera en andra guidekabel. Följ dä stegen for att installerera en guidekabel forutom att ansluta den till kontaktstiftet pa den laddstation som ar markt G2.
Installation
Kalibrera Och Ta Maskinen I Drift For Första Gången
SV
Säkra laddstationen mot marken med de fem medfoljande fästskruvarna med hjäp av insexnyckeln pa 6 mm.
ANMÄRKNING: Gör inga nya häl i laddstationens basplatta. Endast de beintliga halen fär användas for att sakra basplattan mot marken.
ANMÄRKNING: Gäller stä inte pa laddstationens basplatta.
Kontrollera LED-indikatorn på laddstationen:
LED-indikatorn lyser gront om stromforsorjningens utgangsspanning ar tillganglig och begransningskabeln inte ar bruten.
LED-indikatorn lyser inte nar strömforsörningens utgangsspänning inte ar tillganglig.
Om LED-indikatorn inte lyser fast erler gront, se LED-Indikatorer pa laddstationen pa sidan 24 for felsokning.
Koppla ihop klipparen med mobilappen enligt anvisingarna i Koppla mobilappen till klipparen pa sidan 19.
Användning
Starta Och Stoppa Klipparen
Stanga Av Klipparen
Justera Klipphofden
For att starta klipparen:
1 Satt i sakerhetsnyckeln och vrid den moturs till lage "1".
2 Dra START-knapplasetbakat.
3 Tryck ned START-knappen.
For att stoppa klipparen:
Tryck国家标准 STOPP-knappen pasklipparen.
Tryck på STOPP-knappen på klipparen och ta ur sakerhetsnyckeln.
WARNING! Ta alltid ur sakerhetsnyckeln nar du utfor underhall erer om klpparen maste flyttas.
Ställ für de Första veckornas klippning in klpphöjden på 60 mm für att se till att begränsningskabeln och guidekabeln inte klips. Sank darauffter inställingen ett steg varje vecka tills den önskade klipphöjden nas.
Vrid justeringsratten for klipphjden till onskad installing. Den valda installningen ar den marking pa stommen som ar i linje med pilen pa ratten.
Vrid ratten medurs for att oka klipphojden.
Vrid ratten moturs for att minska klipphojden.
Klipparens klipphojd kan justeras mellan 20 mm och 60 mm.
Användning
Lyfta Och Bära Klipparen
Tryck på STOPP-knappen och ta ur sakerhetsnyckeln innan du lyfter klipparen.
Lyft alltid klipparen i barhandtaget.
Koppla Mobilappen Till Klippen
Ladda ned Cramer GreenGuide fran App Store/Google Play och folj anvisingarna pa skärmen for att koppla ihop. Se till att du har den unika hopkopplingskoden (som finns pa snabbstartsguiden) och klipparen till hands.
WARNING! Anvand skyddshandskar nar du hanterar ell erarbetar I narheten av vassa knlvar.
WARNING! Ta ur sakerhetsnyckeln innan du börjar arbeta på själva klipparen.
WARNING! Dra ur kontakten fran eluttaget Innan du börjar arbeta pa laddstationen ell er strömförsörningen.
Kontrolera regelbundet klipparen visuellt och byt ut slitna aller skadade delar for sakerhetens skull.
- Kontrollera att knivarna roterar fritt.
Se till att alla muttrar, bultar och skruvar ar atdragna sa att klipparen ar i Funktionsdugligt skick.
Knivarnas normala llylangd ar 2-6 vecor nar de anvands pa storsta mojlgomrade och langre for mindre omraden.
VAR FÖRSIKTIG: Slöa knivar gört att gräset klips däligt, och därmed drar klippären mer energia och batteriet mäste laddas oftare.
Häll ned klipparen med en hand och lyft ordentigt i ett av stommens hörn. Upprepa detta i samtliga fyra hörn tills stommen lossar fran chassisit.
Satt tillbaka stommen genom att rikta in den pa chassit och trycka ned ordentlich tills du hör att den klickar fast. Kontrolera att stommen sitter ordentlich pa chassit.
Rengöring
WARNING! Tryck på STOPP-knappen och ta ur sökerhetsnyckeln innan du rengör klipparen.
Rengör vid behov klipparen utanpá grundligt med en mjuk borste, en fuktig duk och en vattenslang med lagt tryck. Ta av stommen fran chassit.
Vänd klipparen på sidan och rengör knivområdet och hjulen med en styv borste eller skrapa for att avlågsna gräsavlagringar.
Byta Ut Knivarna
Underhälla Batteriet
WARNING! Tryck på STOPP-knappen och ta ur sakerhetsnyckeln innan du byter ut knivarna. Använd skyddshandskar.
WARNING! Använd endast GLOBEs kniv: 333092355
VAR FÖRSIKTIG: Använd endast originalreservdelar.
Byt ut samtliga tre knivar och skruvar som en sats pa en och sama gang.
Vänd klipparen upp och ned.
Lossa skruvarna med en platt skruvmejsel erer stjärnmejsel.
Avlagsna knivarna och skruvara.
Skruva pa de nya knivarna med nya skruvar.
Kontrollera att knivarna roterar fritt.
WARNING! Vid lückage av elektrolyt skau du spelà med vatten/ neutrallserande medel. Kontakta likare om elektrolytkommen i kontakt med ögonen.
Ladda endast batteriet i originalladdstationen. Felaktig användning kan leda till elstötar, overhettning eller lackage av korrosiv vatska fran batteriet.
Batteriet ar unterhallsfritt men har en begransad livslängd pa 2-4 ar beroende pa hur lang sasongen ar och hur mange timmar per dag klipparen anvands.
Byta Ut Batteriet
WARNING! Tryck på STOPP-knappen och ta ur sakerhetsnyckeln innan du byter ut batterierna. Använd skyddshandskar.
VAR FÖRSIKTIG: Använd endast originalreservdelar.
Vänd klippen upp och ned och avlågsna de fyra Torx T20-skruvarna samt batterikåpan.
Koppla loss batterikontaktansluthingen.
Lyft ut batteriet rakt.
Satt i det nya batteriet i fack 1 (det bakre facket).
Anslut batterikontaktanslutningen till detnya batteriet.
Tryck tillbaka batterikapan pa plats och satt i och dra at de fyra Torx T20skruvarna.
Avfallshantera det gamla batteriet i enlighet med lokala miljobestammelser.
Vinterfürvaring Av Klipparen
Rengör alltid klipparen innan den forvaras für vintern.
Ladda batteriet welt innan vinterforvaringen. Om batteriet inte ar fulddat kan det skadas och i vissa fall bli obrukbart.
VAR FÖRSIKTIG: Om batteriet inte ar fulddat kan det skadas och i vissa fall bl obrukbart.
Kontrollera slitagedelarnas skick, att knivarna ar vassa och att knivarna och framhjulen roterar fritt. Atgärda eventuella brister.
Forvara klipparen pa en torr, frostfri plats staende pa samtlga fya hjul.
Vinterförvaring Av Laddstationen
Koppla om möjigt loss begränsningskabeln och guidekabeln frän laddstationen och forvara laddstationen och strömförsörningen inomhus.
Lämna begränsningskabeln och guidekabeln i marken men skydda kablarnas ändar mot fukt genom att ansluta dem till en ursprunglig koppling eller placera dem i en behällare med fett.
Om det inte ar möjigt att forvara laddstationen inomhus maste laddstationen forbli ansluten till elnätet, begränsningskabeln och guidekablarna.
Efter Vinterforvaringen
Inspektera klipparens och laddstationens kontakt- och laddytor med avseende på korrosion, brännmärken och smuts. Om ladd- eller kontaktytorna kraver rengöring sku du rengöra med en fin smärgelduk.
Detta avsnitt behandlar dessutom nagra symtom som kan vagleda dig om klipparen inte fungerar som den ske.
Led-Indikatorer På Klipparen
| LED Status Betel | delse Åtgård | ||
| 1. Igång (Grön) | På Klippen ar i gång (laddar, parkerad, klipper, söker etc.) Ingen Åtgård krävs | ||
| Av Säkerhetsnyckeln i lögget Disabled erller klippen har stoppats utanfor laddstationen med stopp-knappen, mobilappen, säkerhetsnyckeln eller på grund av fel | |||
| 2. Ansluten (Blä) | Blinkar | Förssöker ansluta till internetservern | |
| På Ansluten till internetservern | |||
| Av Klippen inte pâslagen | |||
| 3. Säkerhet (Gul) | Blinkar | Auktorisering med PIN-kod krävs | ... via mobilappen. |
| Av Ingen PIN-kod krävs | Ingen Åtgård krävs | ||
| 4. Fel (Röd) | Blinkar | Klippen stoppad med fel | Kontrolera orsaken til felet och starta sedan om klippen genom att trycka på Start-knappen på klippenaren. |
Led-Indikatorer På Laddstationen
| LED Status Bätydelse Åtgård | ||
| 5. Grön På Beitragsningskabeln och laddstationen okej Ingen Åtgård krävs. | ||
| Blå Blinkar Beitragsningskabeln bruten erller ej ansluten Kontrollera och reparera begränsningskabeln. | ||
| Röd Blinkar Elektronikfel i laddstationen eller strömförserjningsenheten Kontakta din äterförsäljare. |
Symptom
Om klipparen inte fungerar som den skä, föl felsökningsguiden nedan.
| Symptom Orsk Åtgård | ||
| Klipparen har svårt att parkera i laddstationen | Laddstationen stär i en slutting. Placera laddstationen pæ en yta som ár helt plan. Se Installera och ansluta laddstationen på sidan 9. | |
| Begrändningskabeln árinte dragen korrekt i förhållande till laddstationen. | Kontrolera att laddstationen och begränsningskabeln har installerats korrekt. Se Installera och ansluta laddstationen på sidan 9. | |
| Ojämna klippresultat | Klipparen arbetar forfæ timmar per dag. | Öka driftstiden. Se Funktionen Schemalöggning i mobilappen. |
| Arbetsområdets form kræver att manuella inställninger gösfor att klipparen skahittall ala avlågsna områden. | Justera gräsmtattans tækning forfatt styra klipparen tillett erler flera avlågsna områden. Se Funktionen Installaringor i mobilappen. | |
| Arbetsområdets form kræver att manuella inställninger gösfor att klipparen skahittall ala avlågsna områden. | Försök att begrängsabetrænsørkrædet erler fålnga driftstiden. Se Funktionen Schemalöggning i mobilappen. | |
| Knivarna ár sloa. Byt ut samtliga knivar och skruvar sa at de roterande delarna balanseras. Se Byta ut knivarna på sidan 21. | ||
| Gräsklipp på knivdisken eller runt motoraxeln. Kontrolera att knivdisken roterar lätt. Om inte, skau du avlågsna gräs och främnde foremål. Se Underhäll på sidan 20. | ||
| Klipparen klipper kortare tid än vanligt mellan laddningarna. | Gräs allerandra främnde foremål blockerar knivdisken. | Avlågsna gräs och främnde foremål. Se Underhäll på sidan 20. |
| Batteriet ár slut. Byt ut batteriet. Se Byta ut batteriet på sidan 22. | ||
| Klipp- och laddtiderna ár kortare än vanligt | Batteriet ár slut. Byt ut batteriet. Se Byta ut batteriet på sidan 22. | |
Brott pa begränsningskabeln och den eventuella guidekabeln beror vanligtvis pa ej avsedd fysisk skada.
Inspektera hela begränsningskabeln frän laddstationen och tillbaka.
Kontrolera att samtliga kopplingar har tryckts ihop ordentligt sa att det blir kontakt.
| Optimow 10 Optimow 15 Optimow 20 | |||
| Mätt: | |||
| Höjd 26 cm 26 cm 26 cm | |||
| Längd 62 cm 62 cm 62 cm | |||
| Bredd 50 cm 50 cm 50 cm | |||
| Vikt 11 kg 11 kg 11 kg | |||
| Elsystem: | |||
| Batteri, särskilt litiumjonbatteri 24 V/2,0 Ah, delnummer | 211022355 | 24 V/2,0 Ah, delnummer | 24 V / 2.0 Ah, delnummer |
| 211022355 | 211022355 | ||
| Strömförsörning 100-240 V/32 V DC 100-240 V/32 V DC 100-240 V/32 V DC | |||
| Lågspänningskabelns langd | 10 m 10 m 10 m | ||
| Genomsnittlig energiförbrukning vid maximal användning | 8 kWh/mänad För att arbetsområde på 1000 m2 | 10 kWh/mänad För att arbetsområde på 1500 m2 | 12 kWh/mänad För att arbetsområde på 2,000 m2 |
| Laddström | 1,3 A DC | 1,3 A DC | 2.4 A DC |
| Genomsnittlig laddtid | 140 minutes | 70 minutes | 40 minutes |
| Genomsnittlig klipptid | 70 minutes | 70 minutes | 70 minutes |
| Buller:* | |||
| Uppmättljudeffektnivå **) | 58 dB (A) | 58 dB (A) | 58 dB (A) |
| Garanterad ludeffektnivå | 60 dB (A) | 60 dB (A) | 60 dB (A) |
| Ljudtrycknivå *** 47 dB (A) 47 dB (A) 47 dB (A) | |||
| Klippning: | |||
| Klipsystem | Tre roterande knivar | Tre roterande knivar | Tre roterande knivar |
| Genomsnittlig strömforbrukning vid gräsklippning | 25 W ± 20 % | 25 W ± 20 % | 25 W ± 20% |
| Klipphöjd | 2-6 cm 2-6 cm | 2-6 cm | |
| Klippbredd | 22 cm 22 cm 22 cm | ||
| Smalast möjliga passage | 60 cm 60 cm 60 cm | ||
| Maximal lutning für klippområde | 35 % | 35 % | 35% |
| Maximal lutning für begränsningskabel | 15 % | 15 % | 15% |
| Maximal langd begränsningskabel | 800 m | 800 m | 800 m |
| Maximal arbetskapacitet | 1000 m2 | 1500 m2 | 2,000 m2 |
| Rekommenderad ytkapacitet | 0-700 m2 | 500-1200 m2 | 1000 - 1,700 m2 |
| IP-klassificering: | |||
| Klippare | IPX5 | IPX5 IPX5 | |
| Laddstation | IPX2 | IPX2 IPX2 | |
| Strömförsörning IP67 IP67 | IP67 | ||
) Buller i omgivngen uppmatt som ljudeffekt (LWA) i enlight med EG-direktivet 2000/14/EG. Den garanterade Ijudeffektnivan inbegriper variationen i produktionen samt variationer fran teststandarden med 1-3 dB (A).
Bullerdeklarationerna overensstammer med EN 50636-2-107:2015
*) osakerheter KWA, 2 dB (A)
*** osakerheter KPA, 2-4 dB (A)
| Radiofrekvendsdatablad | ||
| GPRS(SARA-G350) Korthällssändare (SRD) (gränsträd) | ||
| Frekvensband | GSM 850 MHz | 0~148.5KHz |
| E-GSM 900 MHz | ||
| DCS 1800 MHz | ||
| PCS 1900 MHz | ||
| Effektklass | Klass 4 (33 dBm) für banden 850/900 | NA |
| Klass 1 (30 dBm) für banden 1800/1900 | ||
Enligt EU-lagen 2012/19/EU maste elektrisk och elektronisk ustrustning som inte langre an användbar, och enligt EU-lagen 2006/66/EG maste defekta eller anvanda batterier samlas in separat och avfallshanteras på ett satt som skonar miljon.
Symbolen på klipparen eller dess forpackning indikerar attenna produit inte fär behandlas som hushållsavfall. Istället ska den lämnas till lamplig Återvinningsstation für Återvinning av dess elektroniska componenter och batterier.
Batterierna sitter i chassit under klipparen. Se Byta ut batteriet pa sidan 22 for information om hur du tar ur batteriet.
Genom att sakerställa att denna produkttas om hand pa ratt satt kan du bidra till att minska den negativa effekt pa miljon och manniskor som annars kan uppsta pa grund av felaktig avfallshantering av denna produkt.
För mer information om Återvinning avenna produit, kontakta dinCOMMUN, ditt avfallsbolag.
eller det inkopsstalle dar du köpte produits.
Vid separat insamling av använd maskin och Förpackning ár det möjlgit att ätervinna och Återanvända material. Användning av ätervunna material skonar miljön och minskar utnytjandet av ravaror.
Skydda miljon genom att lamna uttjanta batterier till avsedd uppsamlingsplats. Batteriet innehaller amnen som ar skadliga bade for dig och for miljon. Dessa material sca lamnas till en anlaggning som tar emot litiumjonbatterier.
Garantivillkor
GLOBGRO AB, Globe Group Europe garanterar attenna produkt fungerar itva ar (fran inkopsdatum). Garantin omfattar allvarlga material- och tilverkningsfel. Under garantiperioden byter vi ut erler reparerarprodukten utan kostnad under forutsattning att foljande villkor uppfylls:
Klipparen och laddstationen fär endast användas i enlighet med anvisingarna ienna användarhandbok.
Anvandarna aller obehörig tredje part fär inte föska repareraprodukten.
Exempel pafel som inte omfattas av garantin:
Skada orsakad av blixtnedslag.
Skada orsakad av felaktig batteriforvaring ell batterihantering.
Skada orsakad av attett batteri som ej arr originalbatteri har anvants.
- Skada orsakad av att reservdilar och tillbehör, t.ex. knivar och installationsmaterial, som ej År original har använts.
Skada pól slingkabeln.
Knivarna ar forbrukningsvaror och omfattas ej av garantin.
Om fel uppstar paki kllpparen sku da kontakta aterforsajaren forytterligare anvisninger. Ha ditt kvitto och Produkten serienummer till hands for snabbare hjalp.
CE-deklaration om overensstammelse
Namn och adress till tillverkare:
Tillverkare: GLOBGRO AB, Globe Group Europe
Adress: Propellergatan 1, 21115 Malmö, Sverige
Namn och adress till personen med behörighet att sammanställa den tekniska filen:
Namn: Peter Soderstrom
Adress: Propellergatan 1, 21115 Malmö, Sverige
Härmed fösakrar vi att Produkten:
Kategori: Robotgrasklippare
Model: RM1000/ RM1500/ RM2000
Serienummer: Se Produkten typskylt.
Serienr Se produits typskylt.
ar i overensstammelse med bestammelserna i foljande andra direktiv:
2014/30/EU
2014/53/EU
2006/42/EC
2011/65/EU & (EU) 2015/863
2014/35/EU
278/2009/EC
Foljande (delar/klasser av) europelska harmoniserade standarder har anvants:
EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301511, EN 50563, EN 303413, EN 303447, Draft EN 301489-1, Draft EN 301489-52, Draft EN 301489-19.
Loft alltid gresskipperen i delve händtaket.
