| Typ produktu | Robot koszący |
| Marka | Cramer |
| Model | RM1500 |
| Wymiary (Wys x Szer x Gł) | 26 x 62 x 50 cm |
| Waga | 11 kg |
| Zasilanie elektryczne | 100-240 V / 32 V DC, zasilacz sieciowy IP67 |
| Bateria | Litowo-jonowa 24 V / 2,0 Ah, ref. 211022355 |
| Średni czas ładowania | 70 minut |
| Średni czas koszenia | 70 minut |
| System koszenia | Trzy obrotowe ostrza, szerokość koszenia 22 cm |
| Wysokość koszenia | 20 do 60 mm (regulowana) |
| Maksymalna wydajność pracy | 1 500 m² |
| Maksymalne nachylenie | 35% |
| Maksymalna długość przewodu obwodowego | 800 m |
| Poziom hałasu | 58 dB(A) zmierzony / 60 dB(A) gwarantowany |
| Stopień ochrony (kosiarka) | IPX5 |
| Stopień ochrony (stacja ładująca) | IPX2 |
| Główne funkcje | Automatyczne koszenie, programowanie przez aplikację Cramer GreenGuide, wykrywanie przeszkód, prowadzenie po przewodzie, automatyczny powrót do stacji ładowania |
| Bezpieczeństwo | Przycisk STOP, klucz bezpieczeństwa, wbudowany alarm, czujniki podnoszenia i przechylenia |
| Bieżąca konserwacja | Regularne czyszczenie, wymiana ostrzy co 2-6 tygodni, wymiana baterii co 2-4 lata |
| Części zamienne | Zapasowe ostrza (GLOBE 333092355), bateria (ref. 211022355), zestaw przewodu obwodowego i prowadzącego |
| Gwarancja | 2 lata, z wyłączeniem ostrzy i uszkodzeń wynikających z niewłaściwego użytkowania |
| Dołączone akcesoria | Stacja ładowania, zasilacz, przewód obwodowy (10 m), paliki, złącza, dodatkowe ostrza i śruby |
Często zadawane pytania - RM1500 Cramer
- Migający zielony: kosiarka zatrzymana, gotowa do uruchomienia.
- Stały zielony: w trakcie pracy lub ładowania.
- Migający niebieski: próba połączenia internetowego.
- Migający żółty: wymagany kod PIN.
- Migający czerwony: błąd, sprawdź aplikację, aby uzyskać szczegóły.
Pytania użytkowników dotyczące RM1500 Cramer
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kosiarka do trawy w formacie PDF za darmo! Znajdź swoją instrukcję RM1500 - Cramer i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RM1500 marki Cramer.
INSTRUKCJA OBSŁUGI RM1500 Cramer
Na dalszych stronach podane są wazne instrukcje dotyczze bezpiecznych i obslugi.
Prosimy uwañnie przyczytać i przystudiwowc wsztkie zalecenia dotyczăbezmieczefistwa, ostrzeżenia i uwagi podane w niniejszym podreczniku.
W przypadku nieprzechyztania lub nieprzestrzegania instrukcji, ostrzeżen i uwag zawierajychyzrostrogi,要去 dojsć do cięzkich urazówcia lub smierci odob lub zwierzata domowych, sądź do zniszczenia wąsność prywatnej.
Materialy, dane techniczne i rysunki podane w niniejszym podreczniku major character wylicznie pogladowy i nie są wiajeze. Producent zastrzega sieble prawo do wropadzania zman w zakresie parametrow technicznych i wyszystlich funkci uzytkowych, materiaiow, danych techniczny lub rysunkow bez wczesniejsego povladomienia.
Spistresci
Bezpieczefistwo urzadzenia 4
Czytanie instrukcji obstugi 4
Bezpiecznebstwo podczas uzytkowania 6
Wypakowanie urzadzenia 7
Instalacja 8
Zaplanowanie i przygotowanie terenu 8
Instalowanie i podlaczenie staci fodowania 9
Stacja ladowania naleź ustawic w nasępućamy sposob: 9
Podlaczenie zasilania 10
Pierwsze ladowanie akumulatora 11
Instalowanie przywodu granicznego 12
Instalowanie przywodu prowadzacego. 15
Kalibrowanie i pierwsze uruchomienie 17
Uzytkowanie 18

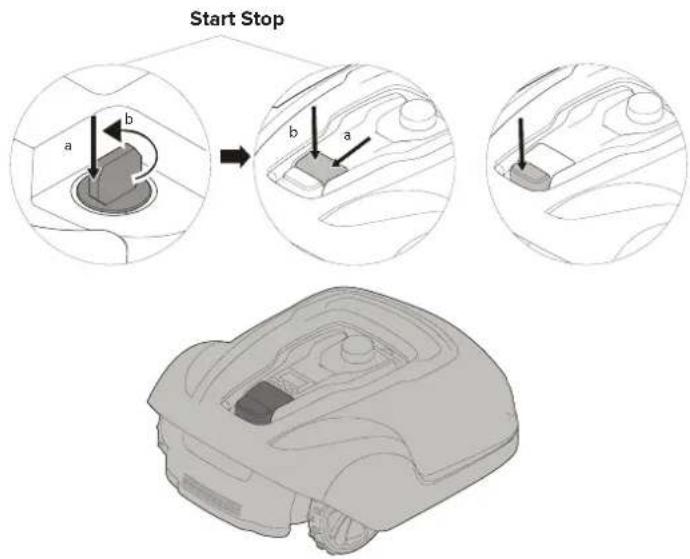

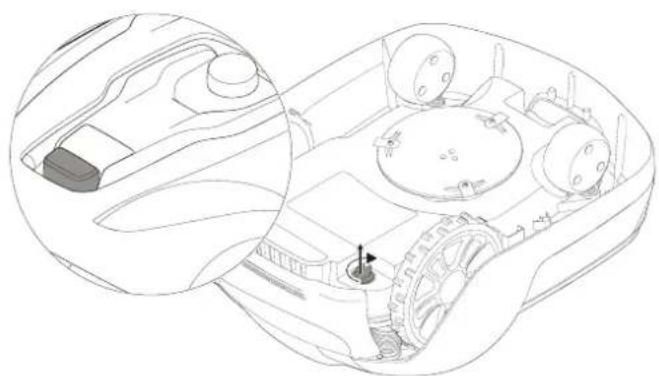

Wiatczanie i zatrzymywanie kosiarki 18
Wyłuczanie kosiarki 18
Regulacja wysokość koszenia 18
Podnoszenie i przenoszenie kosiarki. 19
Parowanie applikaci mobilnej z kosiarka 19
Konserwaca 20

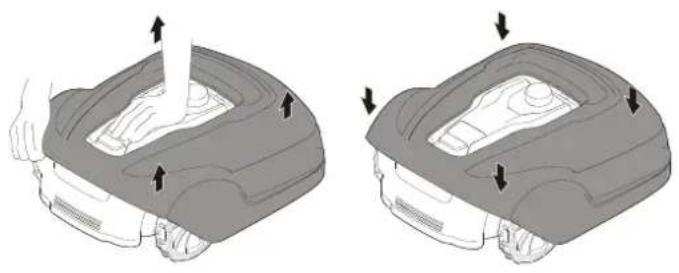

ZdejmowaniePokrywyz podwozia 20

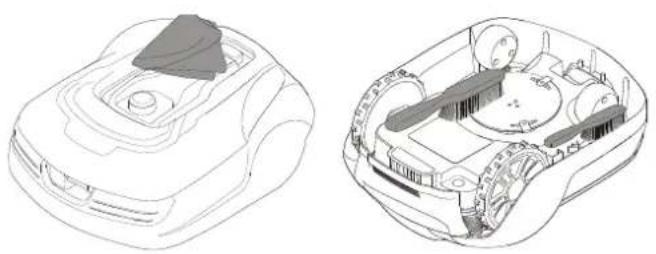

Czyszczenie 20
Wymiana ostrzy 21
Konserwacja akumulatora 21

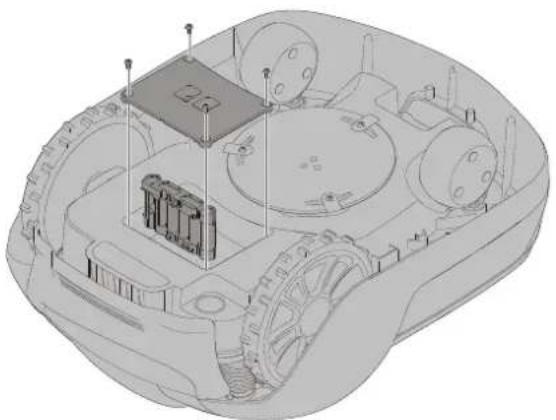

Wymiana akumulatora 22
Przechowywanie zim - kosiarka 23
Przechowywanie zim - stacja ladowania 23
Rozwiawyanie problemow 24
Kontrolka LED na kosiarce 24
Objawy. 25
Przerwania przyewodu granicznegol przewodu prowadzacego ....25
Dane techniczne 26
Ochrona srodowiska 28
Warunkigwarancji 29
Deklaracja zgodnosci WE 30
Jako uzupełnienie niniejszej instrukcji obstugi,ości informaci znaleźć można na stronie: www.cramertools.com
Wyjasnienie Symboli Widniejacyh Na Kosiarce
To elektronarzędzie jest niebezmieczne. Podcas uzytkowania nały zachowywc ostroznosc, nały stosowej są do wzystkich instrukcji dotycznych bezpieczentwa i ostrzeżen.
Przed Rozpoczeciem uzywania kosiarki nalez uy waznie przycezytc instrukcje obstugi.
Przed wykonaniem jakichkolwiek prac przy kosiarce oraz przy podniesieniem kosiarki naleź wyjac znej kluczzyk zabezpieczajacy.
Uwaga na przedmioty wyrzucane w czasie pracy.
Podczas uzytkowania nalezy utrzymywać bezpieczna odleglość od kosiarki. Nalezy pilnowość, aby osoby postronne, a zwlaszcza daneci, a takze zwierzenia znejdowały są poza strefa przycymiarski.
Na kosiarce nie wolno jeźdzlc.
Urzadzenie klasy III
Czytanie Instruktji Obslugi
PL
Podczas czytania, dla zrozumienia instrukcji obstugi waźne są nastepujace symbole.
Noš rěkawice ochronné
W niniejszej instrukcji obstugi, w celu ułatwienia jej zrozumienia, stosowane są nastepujace konwencje:
OSTRZEZENIE! Teksty ostrzeżn zwracaj uwage uzytkowników i konsumentów na wystepowanie i charakter zagroź, aby poprzej odpowiednie postepowanie w czasie uzytkowania urzadzenia są na było zapobiec urazom.
OSTROZNIE: Teksty przystrog zwracaj uwage uzytkownikow i konsumtow na wystepowanie i charakter elementów ryzyka dotycznych urzadzenia, aby poprzej odpowiednie postepowanie w czasie uzytkowania urzadzenia möglich bo ly zapobiec为其 uszkodzeniu.
UWAGA: Uwagi podaja uzytkownik i konsumptom dodatkowe informacja dotyczze uzytkowania urzadzenia.
Tekst zapisany pogrubionq kursywa odsya czytnika do innje czeci instrukcji obstugi.
Tekst zapisany czcionk pogrubion odsylaczytnika do ustawien kosiarki.
WAZNE
PRZED UZYCIEM UWAZNIE PRZECZYTAJ! ZACHOWAJ NA PRZYSZLOSCI
Szkolenie
OSTRZEZENIE! Koslarka automatyczna! Trzymaj sle z dala od maszyny! PIlnuj dzleci!
Prosimy uwaznie przyczytać instrukcje. Naleź zapoznać są elementami sterujuczymi i metodami poprawnej obstugi urzadzenia.
Nigdy nie nalezy pozwalac uzywac urzadzenia osobomNieobeznanym z niniejsza instrukcja lub dziciom. Przepisy myscowe moga nakladać ograniczenia dotyczne wieku operatora.
Zawpadki lub szkody wyrzadzone osobom trzecim i ich wlasnosci odpowa di operator lub uzytkownik.
Przygotowanie
Nalezy dopilnowac, aby przewodu graniczne i prowadzace zostaly prawidlowo zainstalowane.
- Teren, na k'tórm bèdzie uzywane urzadzenie, nalezy okresowo dokladnie sprawdzać. Wszystkie kamienie, patyki, druty, kości innne przydmiety nalezy usunać.
- Okresowo nalezy kontrolowań narzedzie wzrokowy, aby upewnić sie,czy ostrza, szuby mocujuce ostrza i modułtnacy nie są zuzyte lub uszkodzone. Aby zachować rownowag narźedzia, zuzyte lub uszkodzone ostrza i szuby nalezy wymieniać calymi kompletami.
Kwestie ogolne
- Nigdy nie nalezy uzywać urzadzenia z uzskodzonymi oslonami lub bez elementów zabezmieczajycch, np. bez obudowy.
- Nle nalezy klasć dloni ani stawiać stop w poplizu obracajacych sie czesci lub pod nimi.
Nigdy niele nalezy podnosic lub przenosiic maszyny z wączonym silnikiem.
Urzadzenie blokujace nalezy wyjmowac z maszyny lub załacza:
gdy urzadzenie jest zapchane, przyded.gojo czyszczeniem;
- przed kontrola, czyszczeniem i pracami przy urzadzeniu.
- Ješli wiadomo, Že w povlizu przebywaj zwierzeta domowe, daneci lub osoby postronne, nie naležy dostawiac pracujacej maszyny bez nadzoru.
Konserwacja i przechowywanie
Nalezy dbac o to, aby wzystkie nakrétki, s Ruby i wkréty byly dokrecone, tak aby maszyna działa w sposob calkowicie bezpieczny.
Z uwagi na bezpieczenebstwo, zuzyte lub uszkodzone czeci nalezy wymieniac.
- Naleź pilnowaec, aby jako częsci zamienne elementów tnących uzywane byty tylko element tnące odpowiedniago��.
- Nalezy pilnowac, aby akumulatory byty ladowane za pomoc odpowiednej ladowarki zalecanej przye producenta. Niewlasciwe uzytkowanie grozi porazeniem pradem, przyegrzanium lub wyciekiem z akumulatora zracego elektrolitu.
W przypadku wyciku elektrolutu, zabrudzone.), alejne nalezy przemyc woda/srodkiem neutralizujacym, a.), alei elektrolut dostanie sie do oczu, nalezy zasięgnac porady lekarza.
Maszyn alezy serwisowac zgodnie z instrukcjami producenta.
Beziepceanseistwo Podczas Uzytkowania
Niniejsza instrukcja zawiera wzystkie podstawowe informacje dotyczne bezpiecznych uzytkowania i konserwowania kosiarki.
Przed przystapieniem do uzywania kosiarki nalezy uwaźne przyczytac wszystkie zalecenia dotyczace bezpieczędwa i wskazowej podane w niniejszej instrukcji. Proślimy zachować te instrukcje na przyszȩść. W kwestiach dotycznych instalaci, obstrugi, konserwymi naprawy nalezy przystrzejćć instrukcji produkta.
Ta kosiarka jest przyznaczone do koszenia trawy na otwartych i rownych powierzchniach.
Nalezy wnej uzywac wylacznie osprzetu zalecanego przyez producenta. Wkluczsa sie moziwość jakichkolwiek innych zastosowan.
Ta kosiarka speltnia normy bezpieczeneistwa CE i dyrektywy w sprawie kompatybilnosci elektromagnetycznej, maszyn i niskiego napiecia.
Tej kosiarki nie powinny uzywac osoby (w tym daneci) o agronomicianich fizycznych, czuciowych lub psychicznych, ani osoby bez odpowiedniego doswiadczenia lub wiedzy, chyba ze opiekun odpowiedzialny za ich bezpieczentwo nadzoruge wykonywane przyez Nie czynnosci lub poinstruowaj je wczesnej na temat obshalgi urzadzenia.
Aby nie dopuscić do zabawy urzadzeniem, dzleci powinny pozostawac pod opiek国家标准 doroszych.
Kosiärke powinny obslugiwać, konserwowac i naprawiac wyłucznie osoby, które w peñni rozumieja jej dziatanie i cechy SPECIALNE oraz są swiadome przypisów dotycznych bezpieczność.
Kosiärke nalezy wączać zgodnia z instrukcjami. Gdy kluczyk zabezmieczajcy jest ustawiony w pozycji wączonej, dlonie i stopy nalezy trzymać z dala od kreczych sie ostrzy.
Nigdy nie nalezy wkladać dloni lub stop pod kosiarke.
Nie nalezy dokonywać zmian w oryginalnej konstrukcji kosiarki. Jakiekolwiek przyerobki powoduja utrata gwarancji.
Gdy w povlizu strefy koszenia znajda sie jakiekolwiek osoby, a zwlaszcza daneci lub zwierzeta domowe, nalezy wyłaczyc kosiarke przyciskiem STOP znajdujacym sie na kosiarce. Zaleca sie, aby programować kosiarke tak, aby pracowa w godzinach, w tkorych w strefie koszenia nie przybeywajaźadne osoby ani zwierzeta domowe.
Ze strefy pracny nalezy usunac przy przemlioty takie jak gałęzie, zabawki, kamlienie i narźędzia, poniewaz moglyby one spowodowej uszkodzenia ostrzy. Kosiarka要去 zablokowania na przy przemiotach znajdujzych sie w strefle pracry. Przed wznowieniem pracy要去 konieczne usuniȩcie blokućego kosiarke przy przemiotu.
Nigdy nie wolno podnosić kosiarki lub przenosić jej z włozonym do nied kluczymi zabezmieczajacym.
Gdy kosiarka nie jest uzywana, naleź y są zawsze wyłączać przyciskiem STOP. Kosiarka wączy są tylko wtedy, gdy jest doNie wędzony kluczymi zabezmieczajcy i gdy zostanie wciarszenia przycisk START.
Wbudowany alarm jest bardzo glosny. Nalezy zachować ostrożnosć, zwaszcza sąsi kosiarka jest uzywana w zamkiptych pomieszczeniach.
Nie wolno uzywac kosiarki z uzskodzonagarcza ana ostrza lubz uzskodzonymkorpusem.
Nie nalezy pozwalac uzywac kosiarki osobom, ktore nie wiedza jak urzadzenie to dzia l jak sie zachowuje.
Na kosiarce lub na staciładowania nie naleź niczego klasc.
Podczas przy ostrzach kosiarki nalezy zawsze nosić rękawice ochronne.
Wypakowanie urzadzenia
1 ZdejmowanaPokrywa
2 Przycisk Stop
3 Przycisk Start
4 Kontrolki LED
5 Regulacja wysokość koszenia
6 Kofa tyline
7 Koja przydnie
8 Tarcza na ostrza
9 Pokrywa akumulatora
10 Uchwyt do przenoszenia
11 Kluczyn zabepeziejacy
12 Stacjaładowania
13 Kontrolka LED dziatania
14 Instrukcja obstugi i instrukcja skrocona
15 Zasilacz*
16 S Ruby do mocowania staci ladowania (x5)
17 Kabel niskonapięciowy
18 Kabel do wykonania petli przywodu granicznegoi prowadzacego
19 Kolki do mocowania przyzewodu
20 Zapasowe ostrza i s Ruby (x3)
21 Linijka (nalezy odlamac wierzch kartonu)
22 Laczowski do sztukowania i prowadzenia przywodu
23 Laczówki do przywodu petli
- Wyglqd zasilaczaMZeByc inny w zaleznosci od rynku.
Prosimy wypakowac kosiarke i materialy instalacyjne. Nalezy upewnic sie, ze wszystkie czeciPokazane na rysunku 1znajduja sie w zestawie i saNieuszskodzone. Jesli jakiejsczeci brakuje lub ktoras czesc jest uszkodzona, nalezy skontaktowac sie ze sprzedawca.
Ponieważ w skroconej instrukcj podany jest niedopwartarzny kod parowania kosiarki, instrukcje te nalezy przechowywać w bezpiecznym mistręscu.
Przed Rozpoczeciem instalacji nalezy przy czecyta cata poswiecona temu czesc. Instalacja wplywa na mozliwocki kosiarki. Instalacja nalezy starannie zaplanować.
W ramach instalacji naleź wykonac nastepujuce, podstawowe zadania:
Zaplanowanie i przygotowanie terenu
Zainstalowanie i podlączenie staciładowania
Podlaczenie zasilania
- Pierwsze fadowanie akumulatora
Zainstalowanie przewodu granicznego
Zainstalowanie przywodu prowadzacego
Kalibrowanie i pierwzsche uruchomienie
Zaplanowanie I Przygotowanie Terenu
Wmiejscu, w ktorym bedzie uzywana kosiarka, nalezy zagwarantowac speltnienie nastepujczyh warunkow:
- Trawa krótsza niż 10 cm.
- Brak kamieni, lužnych kawalów drewna, drutu, kabli pod napieciem oraz innych przyzemiotów obczych.
Stefa pracy musi byc rowna bez rowow, bruzd i stromych zboczyo nachyleniu ponad 35%
Do instalacji potrzebne boda nastepujace narzedzia, ktorych nie ma w zestawie:
Mfotek/mfotek gumowy do wbijania koikow w ziemi
Kombinerki do cięcia przywodu granicznégo
Klucz zabka dozaciskania taczowek
Klucz imbusowy 6 mm do przymocowania staciładowania do podłoza
Instalacja
Instalowanie I Podlączenia Staci Ladowania

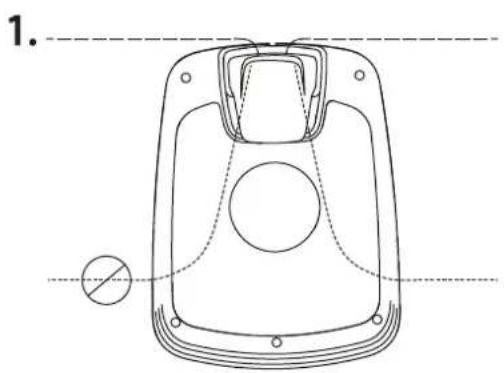

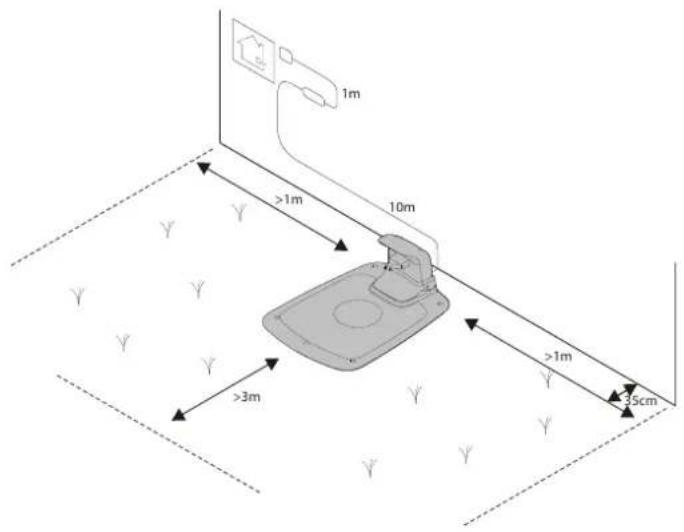

Stacja zadowania naleź ustawic w nasępućcy sposob:
W plaskim muejscu nie bezposrednio na stońcu (przod stacli tadowania powinien znajdować sie WIcej NiZ 5 cm wyzej lub nizej niž ty!).
W zasięgu kontaku sciennégo (kabel niskonapięciowy ma dlugosc 10 m).
Tak, aby z przydou byto co najmniej 3 m wolnego.),ozja, oraz po 1 m po obu bokach (staci nie nalezy ustawiac w ciasnych zaukkach strefy pracy).
Całstacj Ładowania musl znejdowac sie w obręble strefy przyc, zgodnie zrysunkiem.
PL
Instalacja
Podlącenie Zasilania
Zasilanie nalezy podlaczac w chlodnym i suchym比我jscu, oslonietym przy bezposrednim swiatlem stonecznym.
Ježeli zasilacz jest podlączony do kontaktu elektryczné zożajȩcę gość na zewnatrix, musi on posiadc zatwierdzenia do uzywania na dwarze. Kabel niskonapięciowy要去 przycinać strefę koszenia, pod warunkiem jegnek, zo bedzie przytwierdźny do podląza lub zakopany w ziemi.
OSTROZNIE: Kabla niskonapięciwo go nie wolno przycinać, sztukowej ani przyerabíać. Wszelkie przyerobki kabla niskonapiȩciwogo powoduź utrata gwarancji na produkt.
ZdjacPokrywe ochronna na staci fodowania: w tym celu wcisnac zaczepy po obu stronach podstawy i podnieśćPokrywe.
PL

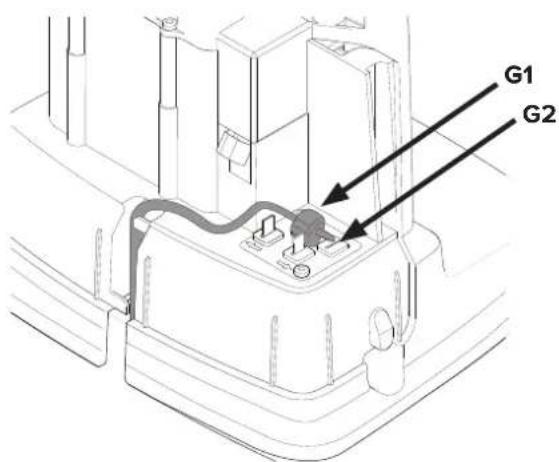

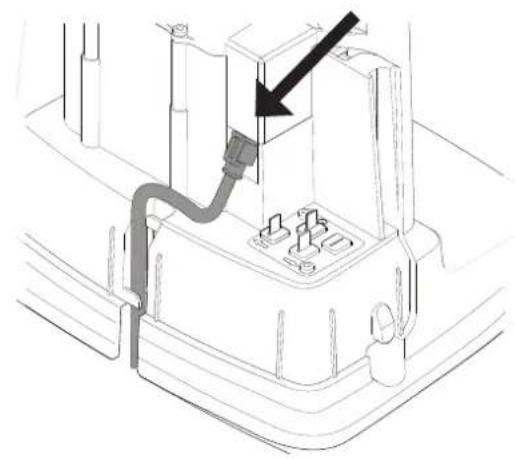

Podlaczy kabel niskonapięciowy do staciławania.
Poprowadzi kabel niskonapięciowy za zaczechami, tak aby przymocowej go w obrebie staciładowania.
Podlączy przewód zasilajcy do kontaktu sciennego (100-240 V).
Instalacja
Pierwsze Ladowanie Akumulatora

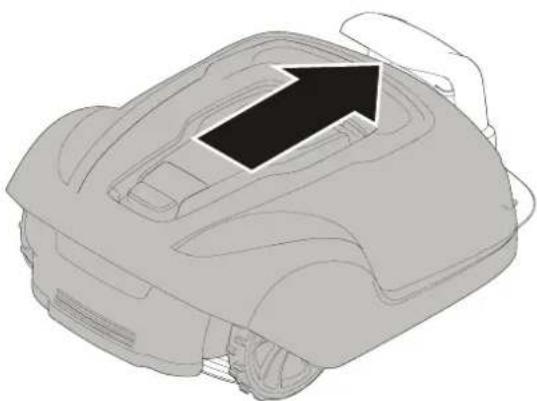

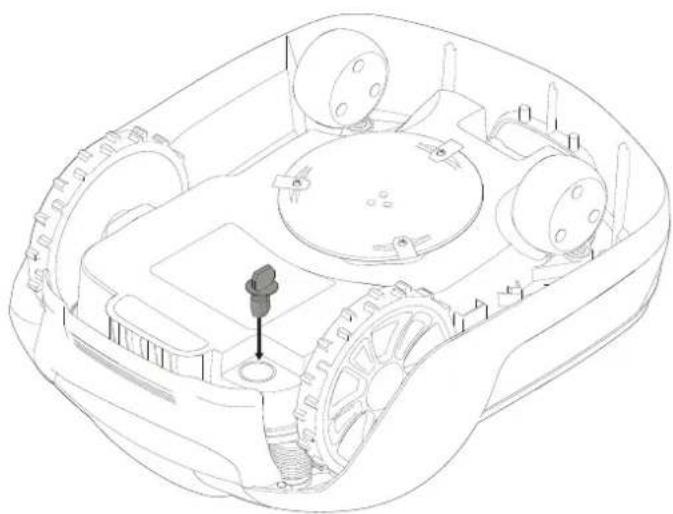

Wózyć kluczyc zabeepieczajcy do stacyk i w podwoziu kosiarki i przyzekrecić go w poźcie Wączone.
Na czas ukladania przywodu graniczneo i przywodu prowadzacego wtozyc kosiarke do staci fodowania.
Kosiarki nie:noza uzywac do czasu, a: zostanie zakończona instalacja.
PL
Instalowanie Przewodu Graniczneo
Podczas instalowania przywodu granicznego do Rozwazenia jest wiele roznych sytuacji, ktore zebrano w ponijszej tabeli.
Tabela 1. Postepowanie z przyszkodami i odchyleniami w strefie pracy
| ZMIANY W OBRÊBIE STREFY PRACY PLANOWANIE ULOŽENIA PRzewODU GRANICNEGO | |
| Nieruchome przeszkody na wysokość trawnika, po krórych kosiarka要去 przyechać (np. brukowane scieżki itp.) | Poprowadzić przyȩód graniczny pod kostka brukowej lub w bruzdach pomłeź poszȩgólnym kamieniami brukowyml. Nigdy nie wolno przyȩźność kosiarka poźwirze, mulczu lub podobnych materiałach, króre moglyby uszkodzić ostrza. |
| Nieruchome przyȩSZkody o wysokość ± 1 cm | Poprowadzić przyȩód graniczny w odlegloiść 10 cm od przyȩSZkody. |
| Nieruchome przyȩSZkody o wysokość 1-5 cm (mały rowy, klomby lub niskie krawęzniki) | Poprowadzić przyȩód graniczny w odlegloiść 30 cm od przyȩSZkody. |
| Nieruchome przyȩSZkody o wysokość 5 cm lub wyźsize (plotki lub scianki) | Poprowadzić przyȩód graniczny w odlegloiść 35 cm od przyȩSZkody. |
| Nieruchome przyȩSZkody o wysokość ponad 15 cm, króre są w stanie wytrzymać zderzenie (drzewa lub krzewy) | Nie wymagaju podejmowania zędnych kroków; po zderzeniu z togo typu przyȩSZkoda kosiarka skȩci i ominousie przyȩSZkode. |
| Nieruchome przyȩSZkody, wokół krórych podłość jest lekko nachylone, takie jak kamienie lub dlęe drzewa z wystajacymi korzeniami | Poprowadzić przyȩód graniczny w odlegloiść 30 cm od przyȩSZkody lub uszenia przyȩSZkode. |
| Nieruchome przyȩSZkody, króre są w stanie wytrzymać zderzenia | Poprowadzić przyȩód graniczny od przyȩSZkody i wokół przyȩSZkody w odlegloiść 30 cm, a potem z powrotem tą samą droga. |
| Długie i wąskie przyśmyki i fragmenty terenu węźsize niż 1,5 m | Zainstalować przyȩód prowadźćy. |
| Granice strefy koszenia biegność po psychySciach, po drodze, nad urwiskiem lub nad wodą. | Oprócz przyzewodu granicznégo zainstalować dodatkowa bariore fizyczną o wysokość co najmiej 15 cm. |
| PochyIoŚcI o nachyleniu do 35% w obrēble strefy pracy | Nie wymagaju podejmowania zędnych kroków; kosiarka potrafi pracówna na psychySciach o nachyleniu do 35%. o ile tylko pochyIoŚcI nie znejduje są na granicy strefy koszenia. |
| PochyIoŚcI o nachyleniu poniȩje 15% na krawȩdi strefy koszenia | Poprowadzić przyȩód graniczny w zwykły spośb. |
| Slope greater than 15% at operating area edge | Nie prowadzić przyȩód granicznégo, chybaź wystȩpuje tam równieź przyȩSZkoda nieruchoma (plot lub sciana) zapobiegajća opuszczeniu przyȩSZkäre strefy pracy. Gdy czȩć zewétrznej krawȩdi strefy pracy ma nachylenie powyȩj 15%; przyȩd graniczné y aleź poprowadzić w obrēble strefy pracy na plaskim podłoź w odlegloiść 20 cm od pouchytku strefy nachylonej. |
UWAGA: Nachylenie terenu definiuje sie w procentach (%). Nachylenie jako wartosc procentowa oblicza sie jako zmiane wysokosci terenu na met odlegosci. Jezeli, na przykriad, zmiana wysokosci terenuwynosi 10cm,woczas nachyleniewynosi 10%
Instalacja
Konieczewodu pętli naleź y tymczasowo przyzmocowej do kołka lub innego przyȩdmiotu przy staciławania.
Poprowadzic przewod pétli w kierunku przyciwnym do kierunku ruchu wskazówek zegara wzduź catej planowanej granicy strefy pracy, z uwzgliednieniemzasad podanych w tabeli 1, az ostatecznie uładany przewod wróci z powrotem do stacli fodowania.
Jesli uzytkownik planuje instalazione przewodu prowadzacego, w punkcie, do ktorego poznej zostanie podlaczony przewod prowadzacy, nalezy utworzyc pétle z okato 20 cm przewodu graniczneo.
Wiecej Informaci - patrz czesc Instalowanie przewodu prowadzacego na stronie 15.
Jeżeli przywoć graniczny jest zbyt krótki, naleź uzyc dostarczonych sączowej do sztukowania i prowadzenia przywodu i dosztukowej dodatkowy fragment przywodu granizznego w naspetujczy spośob:
1 Włoźyc oba konc przywodu granicznych do sączowych do sztukowania i prowadzenia przywodu. Sprawdzic,czy przywodysa wlozone do konca do sączowych do sztukowania i prowadzenia przywodu, tak ze konc są widoczne przy sączowych.
2 Mocno zacisnac przycisk u gorylaczowki do sztukomania i prowadzenia przewodu, az da sie slyszc klikniecie - uzyc klucza. zaka.
PoTozyc szpule z przewodem petli przy staci fodowania.
Wrociwzdhu granicy stemy pracy i zamocawc przywod graniczny badz koikami, badz przy zakopanie w ziemi. Zaleca sie uzywanie koikow, poniewa z umozliwajone wropyadzenie drobnych korekt po pierwszych kilku tygodniach uzytkowania.
Gdy przewód graniczny bedzie zamocowany kołkami, naleźy:
Wmiejsch, gdzie ma byc utozony przywod, skosi trawe bardzoniisko standardowa kosiarka lub podkaszarka.
- Poprowadzic przywod graniczny po ziemi i zamocowac go koltkami.
Wbić kolki w ziemię za pomocamy tłotka.
Na tym etapie nie nalezy Jeszcze wciskać kołkow na tyle gleboko, aby naciagaly one przewód graniczny.
Gdy przywod graniczny bedzie zakopany, nalezy:
Zakopa przewod graniczny na glebokosci 1-20 cm pod ziemia.
Gdy przewód graniczny bedzie calkowicie poprowadzony i zamocOWANY, nalezy zainstalowac koncowe taczówki przewodu petli. Nalezy to zrobie w nastepujczy sposob:
1 Otworzyć zacówka przewodu petli umieść przyzwod w zacisku zacźowki przewodu petli.
2 Docisnac do siebie taczowki przewodu petli, a da sie slyszec klikniecie - uzc kluczza zabka.
Odcić reszte przyewodu granicznégo 1-2 cm nad kaźda sączówka.
Instalacja
Przewód graniczny naleź podȩczyć do staci kadowania w nasławędy spośob:
1 ZdjacPokrywe ochronna staci fodowania.Poprowadzic kabel niskonapieciwy za zacepami,wozyc go do kanalu z tytu staci fodowania.
2 Wcisnac taczowke na metalowe bolce w staci fodowania (sa one zaznaczone strzalkami w lewo i w prawo).
UWAGA: Dopilnować, aby przywod graniczny po sprawej stronie stacji fodadowania byt podłuczony do strzański skierowanej w sprawo i podobnie z lewej strony.
Instalacja
Instalowanie Przewodu Prowadzacego
Kosiarka wykorzystuje opcjonalny przewod prowadzacy, za pomocaktorego odnajduje droge powrotna do stacji ladowania, przewod prowadzacy pomaga teźznalecz trudno dostepne fragmenty terenu w strefie pracy. Na przyklat, przewod prowadzacy moze zostać połozony między stacja ladowania a odleglaczecsi strefy pracy lub w waskim przesmyku.
W wąskich przysemykach (pɔnižej 3 m) lub aby skrócić czas szukania, rònnilęźazoleca są stosowanie przyzewodu prowadźacego.
PoTozenie przewodu prowadzacego nalezy zaplanowac przy poprowadzeniem przewodu granicznego.
Do poprowadzenia przewodu granicznego i przewodu prowadzacego nalezy uzyc teil samej rolki kabla.
Przewód prowadzący, podobnie jak przywóć graniczny, musi byc zamocowych do podło za kolkami lub zakopany.
Podczas instalowania przywodu prowadzacego na stromym zboczu, przywod nalezy prowadzic pod katem do kierunku opadania zbocza, tak aby kosiarce byto latwiej poruszaść wzdłuź przywodu prowadzacego.
Nie nalezy ukladac przewodu prowadzacego pod ostrymi kqtami, ponieważ w takiej sytuacje podañanie za przewodem stanowitoby dla kosiarki problem.
Nie nalezy ukladac przyewodu prowadzacego w odlegosci mniejszej nz 30 cm od przyewodu granicznego.
Nie nalezy ukladac przewodu prowadzacego w poprzek przewodu granicznego.
Przewód prowadzćny naleź poprowadzić prosto pod płyta do fadowania, a potem jesteczne co najmiej 2 m w linii prostej od przyedniaj krawędzi płyty.
Nalezy zostawic jak najwiecej.), po lewej stronie przywodu prowadzacego (gdy uzytkownik stoj naprzej w staci jadowania). Przewod prowadzocy danezy poprowadzic do petli na przywodzie granicznym, w punkcie, w ktorym ma byc podlaczony przywod prowadzocy.
Przewód graniczny nalezy docić kombinerkami.
Instalacja
Wózyćoba końce przywodu granicznégo oraz konie przywodu prowadźęcgo do lączówki do sztukowania i prowadzenia przywodu. Sprawdzic,czy przywodysa wlozone do końca do lączówki do sztukowania i prowadzenia przywodu,tak ze końce sa widoczne przy zluczówke.
Mocno zacisnac przycisk u gory taczowki do sztukowania i prowadzenia przygewodu, aż da sie slyszc kliknięcie - uzyc klucza zagba.
Zamocowac potaczenia oraz przywody graniczny i prowadzacy albo kotkami, albo przyz zakopanie.
Przewód prowadzamy naleź podlaczyc do staciładowania w natestepućy sposob:
1 ZdajcPokrywe ochronna staci ladowania. Poprowadzic przewod prowadzacy za zaczepami, wOzyc go do kanalu prowadzacego do wyprowadzen.
2 Podlączyć przyzewód prowadzamy do bolca stykowej na staicism odadowania oznaczonego litera G1.
Instalowanie drugiego przewodu prowadzacego
1 Jesli masz duzo waskich przyjec sc lin skomplikowy ogr od, mozesz zainstalowac drgi przewod prowadzacy. W tym celu postepuj zgodnie z nastepujacymi krokami, by zainstalowac przywod prowadzacy, z wyjatkiem podlaczania go do bolca wtykowego na staciładowania oznaczonej G2.
Instalacja
Kalibrowanie I Pierwsze Uruchomienie
Zamocowac staje ladowania do podloza za pomocapi ciu dostarczonych srb mucujacych, uzyc klucza imbusowego 6 mm.
UWAGA: W pfycie podstawy staci fadowania nie nalezy wierci nowych otworow. Do mocowania pty podstawy do ziemi moza uzywać tylko istniejacych otworow.
UWAGA: Nie nalezy ani wchodzic na plyte podstawy stacli tadowania, ani stawa c na niece.
Nalezy sprawdzić kontrolke LED na staciładowania:
- Jesli jest dostepne napiecie wyjsciowe zasilacza, a przywod graniczny nie jest przyerwany, wówczas kontrlka LED swieci swiattem ciaglym na zielono.
Jesli napiecie wyjsciowe zasilacza nie jest dostepne, woczas kontrlka LED Nie zapala sie.
Jesli kontrlka LED nie swieci swiatfem ciaglym na Zielono, w celu usuniecia problemu prosimy zapoznać sie z czȩciek Kontrlki LED na staci ladowania na stronie 24.
PL
Kosiarkne nalezy sparowac z applikacja mobilna zgodnie z instrukcjami na stronie 19 w czeci Parowanie applikacja mobilnej z kosiarka.
Uzytkowanie
Włacznie I Zatrzymywanie Kosiarki
Wyluczanie Kosiarki
Regulacja Wysokość Koszenia
Aby wączyć kosiarke, naleź:
1 Wtozyc kluczyk zabepeziejacy i przyekrecic w lewo w pozycj,1".
2 Przesunaczasuwke przycisku START do tyfu.
3 Wcisnac przycisk START.
Aby zatrzymać kosiarke, naleź:
Nacisnac przycisk STOP w kosiarce.
Nalezy nacisnac przycisk STOP w kosiarce i wyjac kluczyk zabepeziejczy.
OSTRZEZENIE! Przed wykonaniem jakichkolwiek prac konserwacynjch przy kosiarce oraz przy przyrozstawieniem kosiarki nalezy wyjac znej kluczytk zabeziepieczajcy.
Aby nie dopušić do pržecićia przywodu granicznégo i przywodu prowadźćego, przy zierwyszych kilka tygodni koszenia wysokość koszenia nały nastawic na 60 mm. Nastepnie ustawienie nały obnizć o jeder pozycje tygodniowo,ź do uzyskaniaźadnej wysokość koszenia.
Przekrecic Pokretto regulaci wysokość koszenia na zędane ustawuminium. Wybrane zestaje ustawuminium, którego oznaczenia na korpusie jest wskazywane przyż strzałke na Pokrettie.
Przekrecenie Pokretta wrawo (zgodnie z kierunkiem ruchu wskazowek zegara):zwiekszenie wysokosci koszenia.
PrzekrceniePokretla w lewo (przeciwnie do kierunku ruchwskazowek zegara):zmniejszenie wysokosci koszenia.
Wysokość koszenia są za regulowej w zakresie od 20 do 60 mm.
Uzytkowanie
Podnoszenie I Przenoszenia Kosiarki
Przed podniesieniem nalezy nacinac przycisk STOP i wyjac kluczyk zabezpieczajcy.
Kosiarkne nalezy zawsze nosic za uchwyt do przenoszenia.
Parowanie Aplikacji Mobilnej Z Kosiarka
Parowanie kosiarki: nalezy基础知识 Cramer GreenGuide ze skelepu Internetowego App Store/Google Play, a nastepnie postepowa zgodnie z instrukcjami wyswietlanymi na ekranie. Nalezymie pod reka unikalny kod parowania (podany w skroconej instrukcj) oraz są kosiarke.
PL
OSTRZEZENIE! Podczas wykonywanla prac przy ostrych ostrzych nalezy mleć załozone rekawlice ochronne.
OSTRZEZENIE! Przed przystaplenlem do wykonywanla prac przy kosiarceNSE wyjać z nlej kluczyk zabezmieczajcy.
OSTRZEZENIE! Przed przystapleniem do wykonywania prac przy staciładowania lub przy zasilaczu sąȩ wyjac wtyczek z kontaku.
- Stan kosiarki nalezy okresowo kontrolować. Z uwagi na bezpiecznychstwo, zuzyte lub uszkodzone częsci nalezy wymieniać.
Nalezy sprawdza,czy ostrza swobodnie sie kreca.
Nalezy dba o to, aby wszystkie nakrtek, s Ruby i wkrteby dokrecone, tak aby kosiarka dziata w spoob calkowicie bezpieczny.
Zwykly cykl zycia ostrzywynosi od 2 do 6 tygodni uzytkowania na maksymalnej powierzchni lub dluzej w przypadku mniejszej powierzchni.
OSTROZNIe: Tepe ostrza powoduja, ze trawa jest koszona sablo; koszenie zuzywa wiecej energii i skraca sie czas miedzy kolejnych ladowaniami.
- Aby zagwarantowac optymalne dzialanie, kosiarke nalezy regularnie czyscić.
Zdejmowanie Pokrywy Z Podwozia
Nalezy jeder na reka przytrzymac kosiarke, a druga podnieszec je obudowe w Jednym z rogow, po czym powtorzyc te same czynnosci we wsztkich 4 rogach, az odubowa dostanie zdjeta z podwozia.
Dopasowac obudowe do podwozia i mocno nacinac, a da sie slysce kliknipecie. Sprawdzić,czy odubowa jest dobrze zamocowan na podwoziu.
PL
Czyszczenie
OSTRZEZENIE! Przed czyszczemien nalezy nacisnac przycisk STOP i wyjac kluczyk zabezpieczajacy.
Kosiärke nalezy starannie wycyscić od zewnatrz miękka szczoteczka, wilgotna szmatka oraz, jesti trzeba, woda pod małym ciśnieniem. Nalezy zdjacPokrywe z podwozia.
Obrćić kosiarke na bok i wycyjsić okolice ostrzy i kóf twarda szczotka lub skrobakiem, tak aby usanć zbite scinki trawy.
Konserwacja
Wymiana Ostrzy
Konserwacja Akumulatora
OSTRZEZENIE! Przed wymlanag ostrzy nalezynaclsnac przycsk STOP i wyjac kluczytk zabezmieczajacy; w czasie wymiany nalezymiec zozone rekawice ochronne.
OSTRZEZENIE! Nalezy uzywac wyłacznie ostrzy GLOBE nr 333092355
OSTROZNIE: Nalezy uzywać wyłacznie oryginalnych czȩci zamiennych.
Wszystkie trzy ostrza i s Ruby nalez y wymieniac Jednoczesnie jak komplet.
Odwróci kosiarke do góry nogami.
Odkreci s Ruby srobokretem plaskim lub krzyzakiem.
Wyjac s Ruby izdja ostrza.
Przyk到账 nowe ostrza nowymi szubami.
Upewni ci, czy ostrzka krecs bez oporow.
OSTRZEZENIE! W przypadku wycleku elektriltu, zabrudzone mlejsce nalezy przemyc woda/srodklem neutralzujacym, a jetzt elektrilit dostanie sie do oczu, nalezy dodatkowozaslegnac porady lekarza.

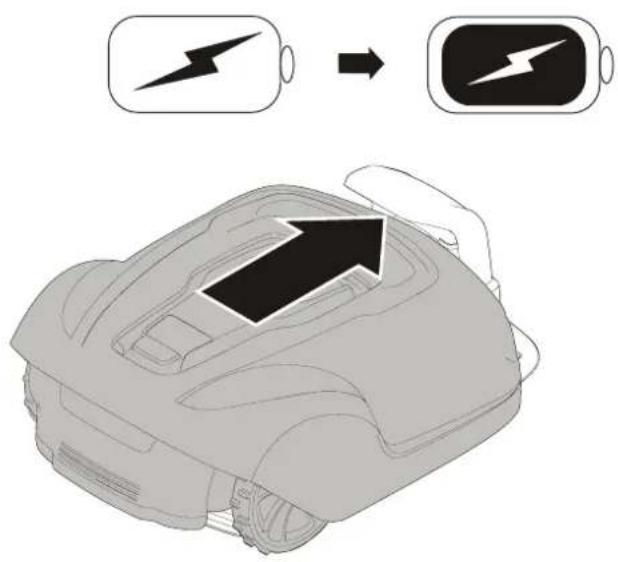

Do tadowania akumulatora nalezy uzywac wytcznie oryginalej staci tadowania. Niewlasciwe uzytkowanie grozi porazeniem pradem, przyegrzanium lub wyclekiem z akumulatora zracingego elektrolitu.
Akumulator jest bezobstugowy, ale ma agraniczony czas dziatania wynoszcy od 2 do 4 lat w zaleznosci od dlugooscisezonu i tego, lle godzin Dziennie kosiarka pracije.
Konserwacja
Wymiana Akumulatora
OSTRZEZENIE! Przed wymlana akumulatora nalezy naclsnac przycisk STOP i wyjac kluczyk zabezmieczajcy; w czasie wymiany nalezymie zaozone rrekawice ochronne.
OSTROZNIE: Nalezy uzywac wylicznie oryginalnych czeci zamiennych.
Odwrócić kosiarke do góry nogami i wykrecić 4 s Ruby Torx T2, po czym zȩćPokrywe akumulatora.
Odlaczytaczowke od wyprowadzen akumulatora.
Podnieszek akumulator prosto do góry.
Wtozyc nowy akumulator w gniazdo 1(tylne).
Podlączyć tączówko do wyprowadzen akumulatora.
Zalozyc z powrotem ana.), akumulatora i przykrecić ja 4 srbami Torx T20.
Stary akumulator zutylizowac zgodnie z przyopsisimięscowymi w sprawie ochrony srodowska.
Konserwacja
Przechowywanie Zima - Kosiarka
Przed schowaniem na zime kosiarke nalezy zawsze wyczyscić.
Przed schowaniem na zime nalezy caltkowicie naładować akumulator. Jeźeli akumulator nie bedzie w peñni naładowany,MZe on ulec uszkodzeniu,aw niedtórych przypadkachMZe sie nawet przestać nadawać do uzytkowania.
CAUTION: Jezeli akumulator nie bedzie w peñni naładowany, moze on ulec uszkodzeniu, a w niedtórych przypadkach moze sie naweistac nadawać do uzytkowania.
Nalezy sprawdzać stan czȩci eksploatacynych (zuźwyajćych sie) i kontrlować,czy ostrza są ostre i czye ostrza i koja przytednia kręca są bez oporów. Skorygować wzystkie usterki/nieprawidłowosci.
Kosiarke nalezy przechowyac w suchym pleasecu, w temperaturze powyzej zera, w pozycj stojacej na 4 koIach.
Przechowywanie Zimaj - Stacja Ladowania
Jesli jest to mozliwe, nalezy odćczycz przewód graniczny i przywod prowadźcy od staciładowania i schować stacie i zasilacz w zamkiptym pomieszczeniu.
Przewód graniczny i przywod prowadzocy można zostawic w ziemi, ale nały zabeźpieczyc konc往前 wilgocia: w tym celu można je podlączyc do oryginalnej sączówki lub włozyc do pojemnika ze smarem.
Jesli przechowywanie stagi tadowania w pomieszczenu nie jest myzliwe, stacja musi pozostac podlączona do zasilania, przywodu graniczego i przywodu prowadzacego.
Przechowywanie Po Sezonie Zimowym
Styk i listwy do tadowania w kosiarce i staci tadowania nalezy sprawdzić pod kątem korozji, przypalenia lub zabrudzenia. Jeźeli listwy stykowe lub listwy do tadowania wymagaja czyszczenia, nalezy je wycyscić drobnoziarnistym papierem sciernym.
Rozwiagywanie problemów
W tej częsci omówlono wybrane objawy, ktoré moga stanowic wskazowej są zgli kosiarka nie działa zgodnia z oczekiwanliami.
Kontrolka Led Na Kosiarce
| LED STAN ZNACZENIE DZIAŁANIE | |||
| 1. Dziąanje (zielone) | Miganie | Kosiarka zatrzymana przyciskiem Stop na urzadzeniu | Wciȩnj Start na kosiarce, by zacimiento dziaŁać |
| On (wȩczone) | Kosiarka w trybie Dziąanje (ładowanie, zaparkowanie w stacią避孕ojcej, pauza, koszenia lub wyszukiwanie) | ||
| Off (wyȩczone) | Klucz bezpiecieżstwa w poźycji Wymiȩczone, kosiarka w stanie Będ lub kosiarka czekajęca na kod PIN. | ||
| 2. Łęczenie są (kolor niebieski) | Miga | Próba polućzenia są z serwerem internetowym | |
| Świeci | Poȩczono z serwerem internetowym | ||
| Nie sącieci | Kosiarka nie znejduje są w trybie „wymiȩczone zasilanie" | ||
| 3. Ochrona (kolor zȩthy) | Miga | Wymagane uwierzytehnienie kodem PIN | ... z Pozlomu aplikacje mobilnej |
| Nie sącieci | PIN nie jest wymagany | Nie są wymagane jakiekolwiek dziaŁania | |
| 4. Bȩd (kolor czerwony) | Miga | Kosiarka zatrzymała są z blȩdek | Sprawdzić powód wystapienia bȩdu i zresetowania przyciskiem Start na kosiarce. |
Kontrolki Led Na Stacił Ludowania
| LED STAN ZNA CZENIE DZIALANIE | |||
| 5. Zielony | Świeci | Przewód graniczny i stacja śadowania OK | Nie są wymagane jakiekolwiek dane烂ania. |
| Niebieska | Miga | Przewód graniczny przerwany lub nie podłoczony | Sprawdzić i naprawić przywośd graniczny. |
| Czerwony Miga Usterka elektryczna staości śadowania lub zasilacza Skontaktuj są z dystrybutorem. | |||
Objawy
Jesli kosiarka nie pracuje zgodnie z oczekiwaniami, nalezy skorzystac z ponijszego przywania problemów.
| OBJAWY PRZYCZYNA DZIAANIE | ||
| Kosiarka ma trudnosci z zaparkowaniem w stacliładowania | Stacja Ładowania znejduje są na pochymiść. Umieść stacja Ładowania na idealmie plaskiej powierzchni. Patrz czȩć Instalowanie i podlączenie stacliładowania na stronie 9. | |
| Przewód graniczny nie zostaw prawnów poprowadzony w odniieszieniu do stacliładowania. | Sprawdzić,czy stacliładowania i przywoź graniczny zostaw prawnów zastalowane. Patrz czȩć Instalowanie i podlączenie stacliładowania na stronie 9. | |
| Kosiarka kosi nierówno | Kosiarka pracuje zbyt moło godzin Dziennie. | Zwiększyć czas pryac. Patrz fungcja Tworzenie harmonogramu w applikenci mobilnej. |
| Ksztaft strefy pryac wymaga rycznych wyprowadzenia ustawcie, tak aby kosiarka potrafiła dojechać do wszystkich odległowych czȩci strefy pryac. | Wyregulowa和完善ie trawnika, tak aby kierować kosiarke w jeder no lub kilka odległowych.),不错. Patrz fungcja Ustawenia w applikenci mobilnej. | |
| Ksztaft strefy pryac wymaga rycznych wyprowadzenia ustawcie, tak aby kosiarka potrafiła dojechać do wszystkich odległowych czȩci strefy pryac. | Spróbowość ogranicyszć strefe pryac lub wydlużyć czas pryac. Patrz fungcja Tworzenie harmonogramu w applikenci mobilnej. | |
| Ostrza są tepe. Wymienić wzystkie ostrza i s后悔, tak aby kręcaeść czȩci były wywazone. Patrz czȩć Wymiana ostrzy na stronie 21. | ||
| Trawa zbiera są na tarczy na ostrza lub wokuł wąka silnika. | Sprawdzić,czy tarcza z ostrzami kręci są bez oporów. Jeśli są, usunć trawe i zanieczyszczenia. Patrz czȩć Konserwacja na stronie 20. | |
| Między kolejnych cyklami Ładowania kosiarka kosi krócej niż normalnie | Trawa lub innie zanieczyszczenia blokuja tarcze z ostrzami. | Usunć trawe i zanieczyszczenia. Patrz czȩć Konserwacja na stronie 20. |
| Zuzyty akumulator. Wymienić akumulator. Patrz czȩć Wymiana akumulatora na stronie 22. | ||
| Czas koszenia i Ładowania krótszy niż normalnie | Zuzyty akumulator. Wymienić akumulator. Patrz czȩć Wymiana akumulatora na stronie 22. | |
Przerwania Przewodu Granicznegl I Przewodu Prowadzacego
Przerwania przyewodu granicznero i przyewodu prowadzacego (o ile jest zainstalowy) są na ogófwynikiem nieumyslnego uzskodzenia fizycznero.
Sprawdzić caly przyzwód graniczny od staciładowania i z powrotem.
Sprawdzić przewód prowadźcy (o ile jest zainstalowy) od staciładowania do połączenia z przewodem graniczznym.
Sprawdzić,czywsztkie laczówskisprawidtowo wcisijnięczy dorze kontaktuja.
| OPTIMOW 10 OPTIMOW 15 Opimow 20 | |||
| Wymiary: | |||
| Wysokość 26 cm 26 cm 26 cm | |||
| Długość 62 cm 62 cm 62 cm | |||
| Szerokość 50 cm 50 cm 50 cm | |||
| Ciezar 11 kg 11 kg 11 kg | |||
| Instalacja elektryczna: | |||
| Akumulator, spezialny akumulator litowo-jonowy | 24 V / 2,0 Ah, czegość nr211022355 | 24 V / 2,0 Ah, czegość nr211022355 | 24 V / 2.0 Ah, czegość nr211022355 |
| Zasilanie | 100-240 V 32 V prȩd stały | 100-240 V 32 V prȩd stały | 100-240 V/32 V prȩd stały |
| Długość kabla niskonapięciwogo 10 m 10 m 10 m | 10 m | ||
| Średni pobór energia przy maksymalinym uzytkowaniu | 8 kWh/miesiocź przypowierzchni roboczej 1.000 m² | 10 kWh/miesiocź przypowierzchni roboczej 1.500 m² | 12 kWh/miesiocź przypowierzchni roboczej 2,000 m² |
| Prȩd ladowania | 1,3 A, prȩd stały | 1,3 A, prȩd stały | 2.4 A DC |
| Średni czas ludowania | 140 minut | 70 minut | 40 minut |
| Średni czas koszenia | 70 minut | 70 minut | 70 minut |
| Emisja hałasu: (*) | |||
| Zmierzy zozny poziom mocy akustyczniej**) | 58 dB (A) | 58 dB (A) | 58 dB (A) |
| Gwarantowy zozny poziom mocy akustyczniej | 60 dB (A) | 60 dB (A) 60 dB (A) | |
| Poziom ci内分泌ia akustycznego *** | 47 dB (A) | 47 dB (A) | 47 dB (A) |
| Koszenia: | |||
| System tnagy | 3 obracajność są ostrza tnagy | 3 obracajność są ostrza tnagy | 3 obracajność są ostrza tnagy |
| Średnie zużycle energii podczas pięcia | 25 W ± 20% | 25 W ± 20% | 25 W ± 20% |
| Wysokość koszenia | 2-6 cm 2-6 cm | 2-6 cm | |
| Szerokość koszenia | 22 cm 22 cm 22 cm | ||
| Minimalna szerokość przyzejazdu | 60 cm 60 cm 60 cm | ||
| Maksymalinny kąt strefy koszenia | 35% | 35% | 35% |
| Maksymalinny kąt przewodu granicznero | 15% | 15% | 15% |
| Maksymalinna dlugość przyzewodu granicznero | 800 m | 800 m | 800 m |
| Maksymalinna powierzchnia pracy | 1,000 m² | 1,500 m² | 2,000 m² |
| Zalecana powierzchnia pracy | 0 - 700 m² | 500 - 1,200 m² | 1000 - 1,700 m² |
| Klasyifikacja IP: | |||
| Kosiarka | IPX5 | IPX5 | IPX5 |
| Stacja ludowania IPX2 | IPX2 | IPX2 | |
| Zasilacz | IP67 | IP67 | IP67 |
^+) Emisja haasu do srodowiska zostalazmierzona jakoc muc akustyczna (LWA) zgodnie z dyrektywa WE 2000/14/WE. Gwarantowany poziom mcy akustycznej uwzgldnia zmiennosc w czasie produkci oraz zmiennosc zwiazanz k codem testu winoszac 1-3 dB(A).
Deklaracje emisi haatasu sa zgodne z norma EN 50636-2-107:2015
**) Niepewnośc KWA, 2 dB(A)
***niepewnosc KPA, 2-4 dB(A)
| Karta charakterystyki.cfustotliwość radiowych | ||
| GPRS(SARA-G350) | Uruguay zblskiego zasięgi (przewód graniczny) | |
| Pasmo.cfustotliwość | GSM 850 MHzE-GSM 900 MHzDCS 1800 MHzPCS 1900 MHz | 0~148.5KHz |
| Klasa mocy | Klasa 4 (33 dBm) dla 850/900 pasmKlasa 1 (30 dBm) dla 1800/1900 pasm | NA |
Zgodnie z dyrektywami Wspólnoty Europejskiej, odpowiednio nr 2012/19/WE i 2006/66/WE, urzadzenia elektryczne i elektronicze nienadajce sie dlujej do uzycia oraz uszkodzone lub zuzyte akumulatory/baterie trzeba zbierać oddzielnie i utylizowej w spośob bezpieczny dlaŚrodowiska.
Symbol umieszczony na kosiarce lub jej opakowaniu oznacza, ze produktu nie:noza traktować jako zwyklic'h odpadów domowych. Produkt naleźny natomiast dostawiać w odpowiednich punktach recyckingu w celu poddania recyklingogi seinem podzespolów elektronicznych i akumulatorów.
Akumulatory znajduja sie w podwozi pod kosiarka. Wyjmowanie akumulatora - patrz czesc Wymiana akumulatora na stronie 22.
Dopilnowujc prawidlowej utyilacji unto pomagasz zapobiec potencjalnie negatywnym konsekwencjom dla szrodowiska i zdrowia czlowieka, jakie miałyby utyilacja produktu dokonana w niewfasciwy spośob.
Aby uzyskać szeczegołowe informacja na temat recyklingu unto produktu, naleź skontaktuć sie z wędzami miasta, mistręcowa firma zaradzajca utylizacja odpadów komunalnych lub sklepem, w ktorym produkt zostar zakupIONy.
Oddzielna utylizacja zuzytych produktów oraz opakowan umozliwa recyking oraz wtorne wykorzystanie materiałow. Wtorne wykorzystanie odzyskanych materiałow pomaga ograniczyc zanieczyszczenie srodowiska oraz agronica zapotrzb bowanie na surowce.
Gdy uplynie okres zwyotnosci akumulatora, nalezy zutylizowac go zgodnie z przypisami ochrony srodowska: Akumulator zaier material, ktoy jest niebezpieczny dla czlowieka oraz srodowska. Musi on byc usuniety i zutylizowy oddzielenie przyjmujaca akumulatory litowo-jonowe.
Warunki gwarancji
GLOBGRO AB, Globe Group Europe gwarantuje dzialanie niniejszego produktu przyez okres 2 lat (od daty zakupu). Gwarancja obejmuje powazne uterki zwiazane z materialemi lub wadami produkcyjnymi. W okresie gwarancji bezplatnie albo wymienimy produkt, albo naprawimy go, o ile tylko spehnione beda nastepujuce warunki:
Kosiarka i stacja ladowania moga byc uzywane tylko w sposob zgodny z instrukcjami podanymi w niniejszej instrukcji obstugi.
Uzytkownicy lub niepowolane strony trzechie nie moga probowac naprawiac produktu.
Przyklady usterek, które nie są objete gwarczenia;
- Uszkodzenia spowodowane piorunem.
- Uszkodzenia spowodOWane nieprawidlowym przechowywaniem akumulatora lub nieprawidlowym obchodzeniem sie z akumulatorem.
- Uszkodzenia spowodowane uzywaniem akumulatora innego niz oryginalny.
- Uszkodzenia spowodOWane nie uzywaniem oryginlNych czeci zamiennych i akcesoriow takich jak ostrza i materialy instalacyjne.
- Uszkodzenia przybewodu petli.
Ostrza uznaje sie za element eksploatacyny i nie sa one objete gwarancja.
Jesli w kosiarce wystapi usterka, nalezy sie skontaktowac ze sprezedawca w celu uzyskania dalszych instrukcji. Aby szybciej uzyskać pomoc, nalezy miec ze soba i okazać paragon i numer serynjny produktu.
DOTYCZY TYLKO wersjI europesjkich)
Nazwisko I adres o producent:
Nazwisko i adres osoby upoważnionej do sporzadzenia dokumentaggi technicznej:
Nazwisko: Peter Soderström
Adres: Propellergatan 1, 21115 Malmö, Sweden
Niniejszym oswiadczamy, ze produkt:
Kategoria: Robokosiarka
Model: RM1000/ RM1500/ RM2000
Numer seryjny: patrz etykieta znamionowa produktu.
Nr seryjny: patrz etykieta znamionowa produktu.
Spelnia wymogi okreslone w nastepujacydryktywach:
2014/30/EU
2014/53/EU
2006/42/EC
2011/65/EU & (EU) 2015/863
2014/35/EU
278/2009/EC
PL
Zastosowane zostaly nastepujuce europejskie normy zharmonizowane (w calosci lub jako poszczegolne czeci/klauzule):
EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301 511, EN 50563, EN 303 413, EN 303 447, Draft EN 301 489-1, Draft EN 301 489-52, Draft EN 301 489-19,
Zmierzony poziom natezenia haasu 58 dB(A)
Maksymalny poziom natezenia hafasu 60 dB(A)
Metoda oceny zgodnosci: Zańcznik V/Dyrektywa 2000/14/WE
Jednostka notyfikowana:
Nazwisko: Intertek Testing & Certification Ltd. (Jednostka notyfikowana 0359)
Dyrektor ds. jakosci
Malmö, 03.03.2019
Vlozeni ohraniucjicho dratu do zeme:
Vlozte ohraniucijcdrat 1-20 cm do zem.
Planovanie rozmiestnienia a priprava 8
Instalacia a pripojenie nabijacej stanice. 9
Poziadavky na umiestnienie nabijacej stanice: 9
Pripojenie napajcieho zdroja 10
Pociatocné nabijanie baterie 11
Instalacia hranicneho kábla 12
Instalacia vodiaceho kábla. 15
Kalibracia a pociatoene uedenie do prevadzky. 17
Obsluha. 18
Odstränenie krytu z podvozku 20
Cistenie 20
Vymena Čepelí 21
Udrzba baterie 21
Vymena baterie 22
Zimne uskladnenie kosačky 23
Zimne uskladnenie nabijacej stanice 23
Riesenie problemov. 24
pred odstrañovanim zablokovania;
pred kontrlou, cistenim alebo pracou na stroji.
Nenechavajte stroj pracovat bez dozoru, ak viete, ze v okoli su zvierata, deti alebo Iudia.
Odstränenie Krytu Z Podvozku
Z rokama in s stopaloma nikoli ne segajte pod kosilnico.
